Бренд	Clage
Модель	DCX Next
Тип продукта	Электронный проточный водонагреватель
Размеры (В x Ш x Г)	468 x 170 x 363 мм
Вес (с водой)	4,2 кг
Электропитание	Трехфазное 380–415 В переменного тока, 50/60 Гц
Регулируемая номинальная мощность	18, 21, 24 или 27 кВт в зависимости от настройки
Предустановленные температуры	35 °C, 38 °C, 42 °C, 48 °C, 55 °C
Пусковой расход	1,5 л/мин
Максимальный расход	8,0 л/мин
Номинальное давление	1,0 МПа (10 бар)
Подключение воды	G 1/2"
Система нагрева	Открытая спираль IES®
Степень защиты	IP25
Класс энергоэффективности	A (ЕС 812/2013)
Годовое потребление электроэнергии	471 кВт·ч (профиль нагрузки M)
Уровень звуковой мощности	15 дБ(А)
Дисплей и управление	5 цветных светодиодов, центральная сенсорная кнопка
Безопасность	Ограничитель температуры (STB), ограничитель давления (SDB), защита IP25
Обслуживание	Очистка фильтра, опорожнение после слива, проверка каждые 3 года
Включенные аксессуары	Настенный кронштейн, монтажный шаблон, прокладка и т.д.

Часто задаваемые вопросы - DCX Next Clage

Как настроить температуру воды на водонагревателе DCX Next?

Нажмите центральную кнопку для перебора пяти предустановленных температур: 35 °C (мытье рук), 38 °C (душ), 42 °C (ванна), 48 °C (кухня) и 55 °C (уборка). Выбранная температура отображается цветным светодиодом.

Что означает мигание светодиода температуры во время нагрева?

Светодиод мигает при достижении предела производительности. Это означает, что максимальной мощности недостаточно для нагрева потока воды до заданной температуры. Уменьшите расход горячей воды из крана, чтобы светодиод снова загорелся постоянно.

Почему вода остается холодной и светодиоды не загораются?

Это может быть связано с срабатыванием внутреннего предохранителя или реле давления безопасности. Проверьте автоматический выключатель и включите его. Если проблема не исчезнет, обратитесь в службу поддержки.

Как удалить воздух из водонагревателя после обслуживания?

Отключите электропитание. Откройте кран холодной воды для промывки трубопровода, затем несколько раз откройте и закройте кран горячей воды, пока не перестанет выходить воздух. После этого восстановите подачу электроэнергии. Прибор начнет нагреваться после 10 секунд непрерывного потока.

Как очистить фильтр на входе воды?

Отключите прибор от сети. Закройте запорный кран на соединении холодной воды. Открутите запорный винт и извлеките фильтр. Очистите или замените его, затем закрутите обратно. Откройте запорный кран и удалите воздух.

Какую мощность мне выбрать для моей установки?

Максимальная мощность зависит от сечения кабеля и автоматического выключателя. Используйте вспомогательный инструмент для настройки переключателя на нужное значение: 18, 21, 24 или 27 кВт (DCX Next). Эту операцию должен выполнять специалист.

Что делать, если мигают все светодиоды?

Это указывает на обнаруженную ошибку прибором. Запомните поведение светодиодов (см. информационный режим) и обратитесь в сервисный центр. Предварительно можно попробовать отключить и снова включить питание.

Можно ли установить прибор в ванной комнате?

Да, прибор сертифицирован по классу IP25 и может быть установлен в защитной зоне 1 согласно VDE 0100. Он должен размещаться в помещении, защищенном от мороза, и быть доступным для обслуживания.

Как заблокировать панель управления?

Выберите нужную температуру, затем отключите прибор от сети. Извлеките перемычку из электроники мощности и установите ее в положение 3. Снова включите прибор: панель будет заблокирована. Для разблокировки верните перемычку в положение ВЫКЛ.

Где найти сервисный центр для моего водонагревателя Clage?

Центральный сервисный центр во Франции: CLAGE SAS, 4A Rue Gutenberg, 57200 Sarreguemines, тел. [phone]. В Бельгии: KV Systeme sprl, rue du Parc 83, 4470 Saint-George-sur-Meuse. В Германии: CLAGE GmbH, Pirolweg 4, 21337 Lüneburg.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DCX Next Clage

Руководство по применению

1. Описание водонагревателя 120
2. Окружающая среда и утилизация.....120
3. Применение 121
   Регулировка температуры 121
   Максимальная мощность.... 121
   Информация о водонагревателе 121
   Деаэрация после техобслуживания 122
   Чистка и уход....122
4. Устранение неисправностей самостоятельно и с помощью сервисной службы 123
5. Паспорт изделия соответствует требованиям нормативных документов EC - 812/2013 814/2013.....124

Руководство по монтажу

1. О630р 125
2. Технические характеристики.....126
3. Габариты.....126

4. Монтаж.... 127
   Место монтажа....127
   Комплектующие для монтажа 127
   Монтаж настенных кронштейнов 128
   Установка соединительных тройников.... 128
   Монтаж нагревателя.... 129

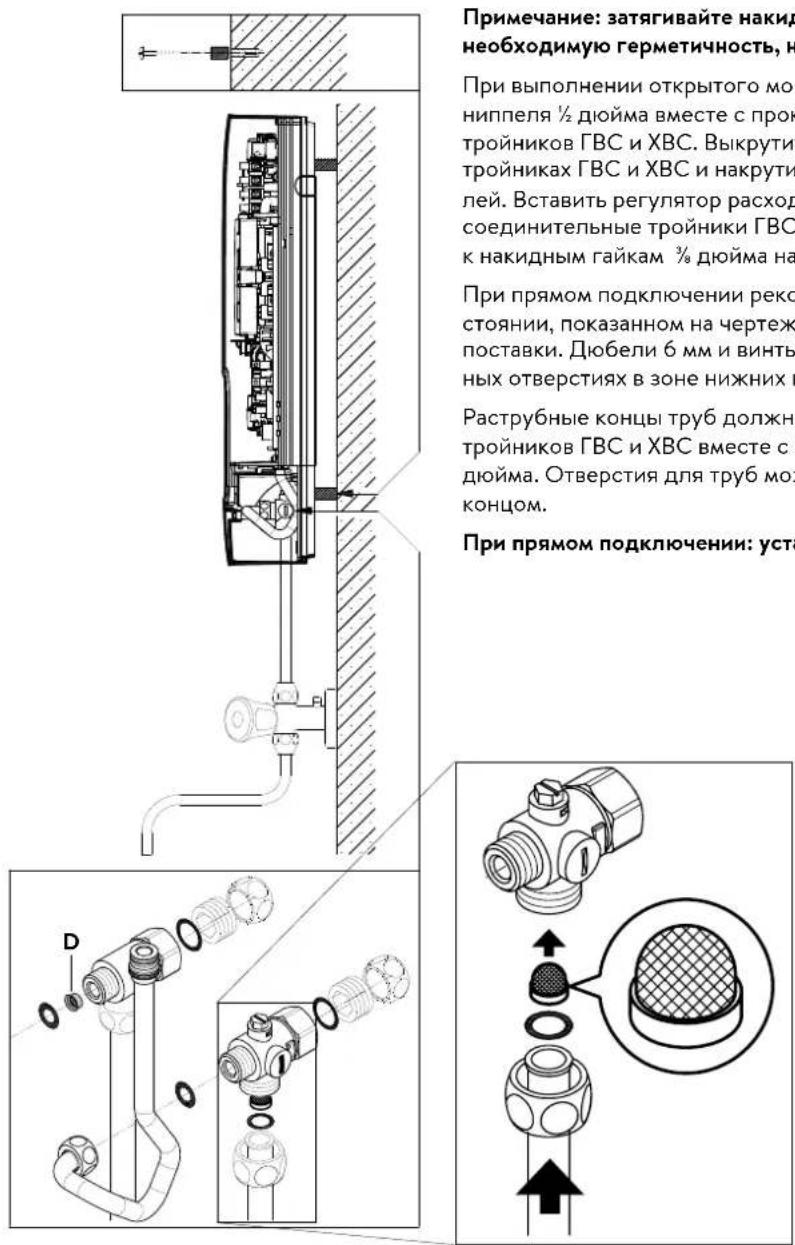

5. Прямое подключение....130

6. Электрическое подключение..... 131

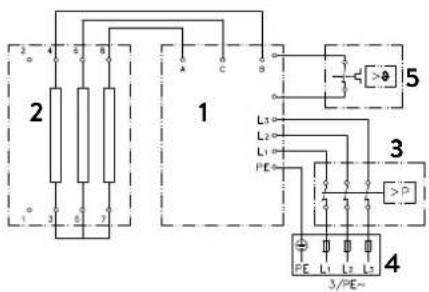

Схема подключений 131

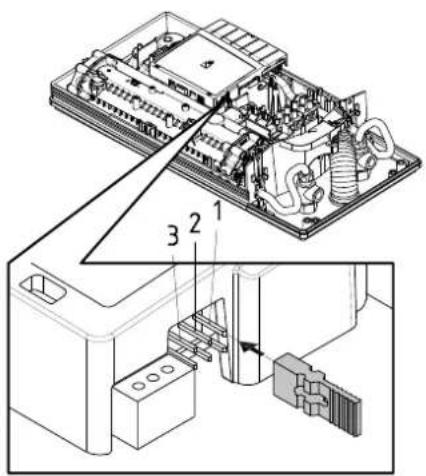

Конструктивные требования.... 131

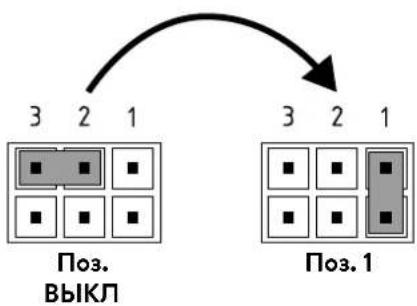

Реле сброса нагрузки 131

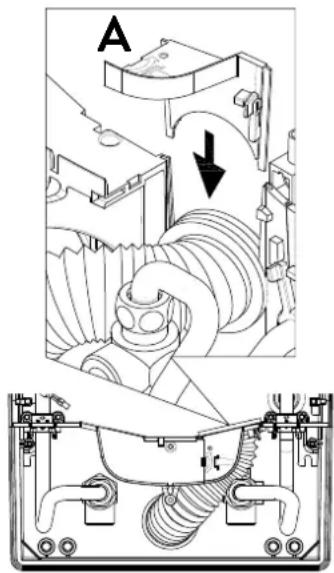

Электрическое подключение снизу 132

Электрическое подключение сверху 132

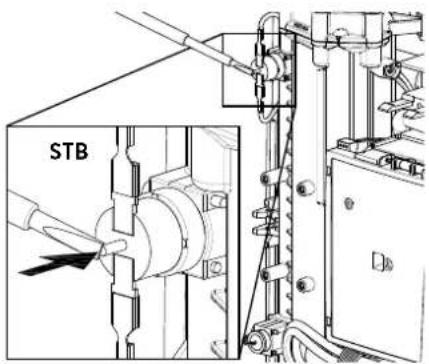

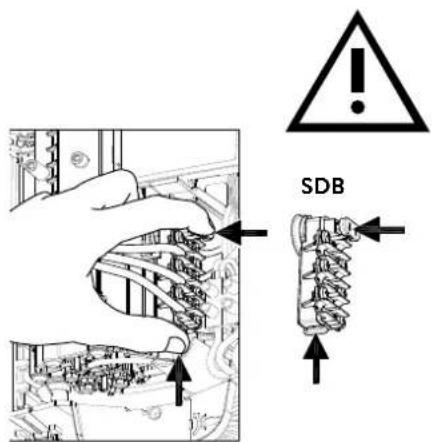

1. Первое включение водонагревателя 133

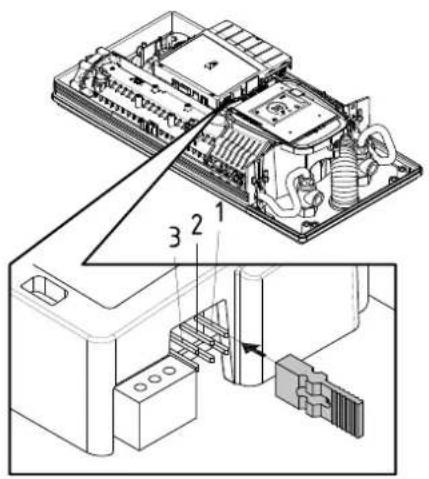

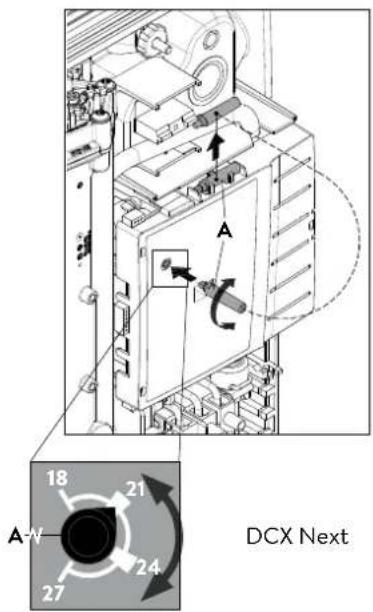

Переключение мощности 133

Блокировка панели управления.... 134

1. Техническое обслуживание ..... 135

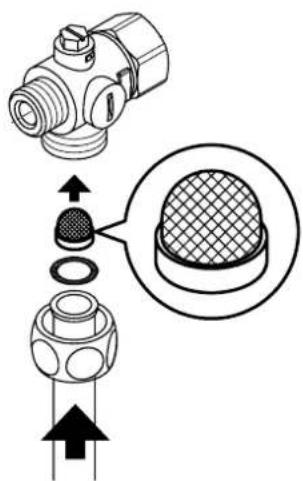

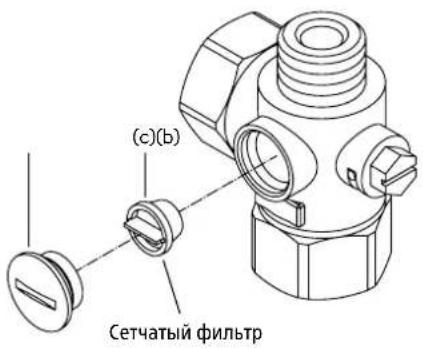

Чистка и замена сетчатого фильтра.... 135

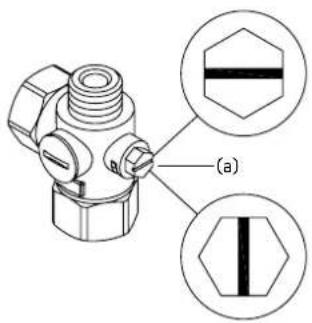

Чистка и замена сетчатого фильтра при прямом подключении .... 135

Документы, поставляемые вместе с устройством, должны храниться в безопасном месте.

Регистрация водонагревателя

Зарегистрируйте свой водонагреватель на нашем сайте в режиме онлайн и воспользуйтесь преимуществами наших сервисных услуг в случае, когда потребуется предоставление гарантии.

Подробные сведения о вашем водонагревателе помогут нашей сервисной службе обработать ваш запрос в кратчайшие сроки.

Для регистрации в режиме онлайн сканируйте QR-код на свой смартфон (планшет) или просто перейдите по ссылке ниже. https://partner.clage.com/en/service/device-registration/

Руководство по применению

Примечание: Прилагаемые инструкции по технике безопасности должны быть внимательно и полностью прочитаны перед установкой, вводом в эксплуатацию и использованием, и должны соблюдаться для дальнейшей процедуры и использования!

1. Описание водонагревателя

COMFORT 42° 38° -40° 35° 55° ECO HOT CLAGE

Электрический проточный водонагреватель DCX Next / DCX 13 Next является напорным водонагревателем с электронным управлением и предназначен для автономного водоснабжения одной или более водоразборных точек.

Электронная система управления регулирует потребление мощности в зависимости от выбранной температуры воды на выходе из крана, температуры на входе и объемного расхода для точного набора и поддержания заданной температуры в случае изменения напора. Необходимую температуру воды на выходе из крана: 35 °C, 38 °C, 42 °C, 48 °C или 55 °C можно установить с помощью средней сенсорной клавиши.

Если температура на входе холодная, а объемный расход воды большой, то заданная температура на выходе может быть достигнута из-за превышения максимальной мощности. Температуру воды на выходе из крана можно увеличить, уменьшив расход горячей воды с помощью смесителя.

Проточный водонагреватель может работать вместе с внешним реле сброса нагрузки для соответствующего вида водонагревателей (подробная информация описана в Руководстве по монтажу).

При открытии крана ГВС смесителя проточный водонагреватель сразу же включается. Закройте кран и прибор автоматически выключится.

2. Окружающая среда и утилизация

Данное изделие изготовлено с нейтральным уровнем эмиссии согласно Scope 1 + 2. Для эксплуатации с аналогичным воздействием на климат рекомендуется использовать только электроэнергию из возобновляемых источников.

Прибор изготовлен из высококачественных материалов и деталей многократного использования. Обратите внимание: электротехнические устройства по окончанию срока службы должны утилизироваться отдельно от хозяйственно-бытовых отходов. После эксплуатации отнесите это устройство в муниципальный пункт сбора, который сдает использованные электронные устройства в утилизации. Это поможет предотвратить возможное негативное воздействие на здоровье людей и окружающую среду. За информацией о местонахождении ближайших пунктов сбора отработавших электротехнических устройств обращайтесь к местным властям.

Корпоративным клиентам: По вопросам утилизации своего оборудования связывайтесь с местным дилером или поставщиком.

3. Применение

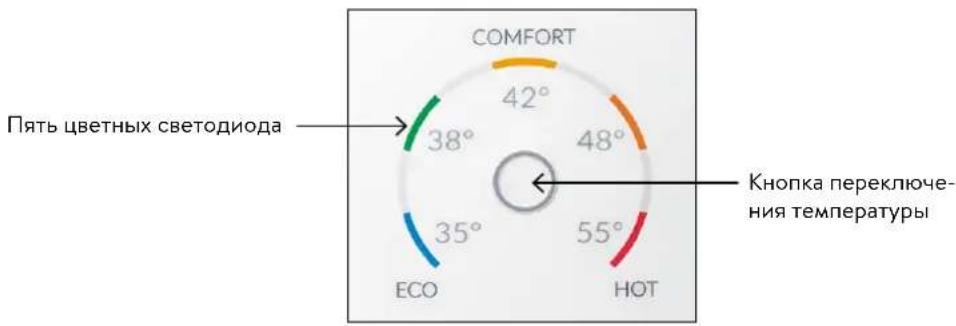

Регулировка температуры

С помощью кнопки переключения температуры можно быстро выбрать одну из пяти заданных температур, необходимых для режимов применения горячей воды:

"Ручная стирка" 35 °C, "Душ" 38 °C, "Ванна" 42 °C, "Кухня" 48 °C и "Очистка" 55 °C.

Каждое нажатие переключает температуру на уровень с более высоким градусом:

35^ C 38^ C 42^ C 48^ C 55^ C

Еще одно нажатие кнопки ○ начинает цикл заново.

Текущая установленная температура отображается одним из пяти светодиодов соответствующего цвета.

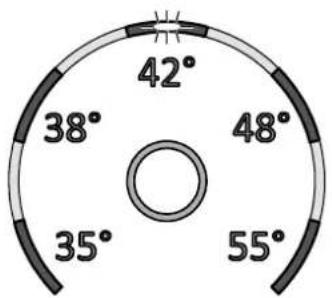

Максимальная мощность

Если полной мощности проточного водонагревателя не хватает для нагрева воды, то начинает мигать светодиодный индикатор заданного значения (например, зимой, если одновременно открыто несколько водоразборных точек). При уменьшении расхода горячей воды светодиод снова горит непрерывно, так как мощности снова достаточно для достижения заданной температуры.

Информация о водонагревателе

Нажатие и удерживание кнопки переключения температуры в течение 10 секунд открывает режим информации. Через десять секунд все светодиоды загораются кратковременно один раз, а затем сразу же гаснут. Это означает, что режим информации включен. Светодиоды показывают состояние и режим работы водонагревателя:

• Светодиод слева внизу: ВЫКЛ = нет напора воды; МИГАЕТ = напор воды ниже точки включения; ВКЛ = напор воды выше точки включения.
• Светодиод посередине вверху: ВКЛ = нагрев включен; МИГАЕТ = работа на максимальной мощности. В других случаях светодиод не горит.
• Светодиод справа внизу: ВЫКЛ = водонагреватель в порядке; МИГАЕТ = обна- ружена неисправность (обратитесь в сервисную службу).

Дисплей снова переключается в штатный режим работы через 60 секунд или при кратковременном нажатии кнопки.

3. Применение

Деаэрация после техобслуживания

Данный водонагреватель оснащен автоматической функцией предотвращения образования воздушных пробок, обеспечивающей невозможность возникновения ситуаций отсутствия воды в приборе во время его работы. Тем не менее, перед первым использованием прибора необходимо выполнить процедуру деаэрации. Каждый раз после полного слива воды из прибора (например, перед проведением сантехнических работ или ремонта водонагревателя) перед тем, как продолжить эксплуатацию прибора, необходимо выполнить процедуру деаэрации.

1. Отключите проточный водонагреватель от электросети (напр., выключив предохранитель).
2. Выкрутите регулятор струи из выпускной арматуры и откройте кран холодного водоснабжения, чтобы промыть трубы и избежать загрязнения прибора и регулятора струи.
3. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из подводки и прибора не выйдет весь воздух.
4. Только после этого можно восстановить подачу напряжения на прибор и установить регулятор струи на место.
5. Прибор начнет работать приблизительно через 10 секунд после открытия крана.

Чистка и уход

• Для чистки пластиковых поверхностей и арматуры достаточно использовать влажную ткань. Запрещается использовать абразивные и хлоросодержащие чистящие средства и растворители.
• Для обеспечения беспрепятственного выхода воды следует регулярно раскручивать и чистить аэратор-распылитель, установленный в изливе смесители, и лейку душа. Чтобы обеспечить безотказное и безопасное функционирование прибора, каждые три года рекомендуется вызывать компетентного специалиста для проверки электронных и сантехнических компонентов.

4. Устранение неисправностей самостоятельно и с помощью сервисной службы

Ремонтные работы должны осуществляться исключительно уполномоченным специалистом.

Если вы не можете решить проблему своими силами с помощью данной таблицы, обратитесь в службу работы с клиентами или авторизованную организацию, осуществляющую обслуживание наших изделий в вашей стране. Пожалуйста, будьте готовы сообщить идентификационные данные вашего прибора.

Дистрибьютор в России:

ООО „Эко-проект“

129343, г. Москва,

ул. Уржумская, 4/2

Тел.: [phone]

Факс: [phone]

Эл. почта: [e-mail]

Интернет: www.clage-russia.ru

CLAGE GmbH

Германия

21337 Люнебург

Пирольвег 4

Тел.: [phone]

Эл. почта: [e-mail]

Интернет: www.clage.de

Проточный водонагреватель является надежным изделием, прошедшим многоступенчатую процедуру контроля качества перед отгрузкой покупателю. Тем не менее, возможность возникновения мелких неисправностей не исключается. В этом случае сначала выключите и включите предохранитель для перезапуска электроники. Затем попытайтесь устранить проблему с помощью следующей таблицы. Это позволит избежать ненужных расходов, связанных с вызовом специалиста.

DCX Next / DCX 13 Next
Неисправность Причина	Способ устранения
Вода не нагревается,дисплей переключения температуры не загорается	Сработал главный предохранитель	Замените или включите предохранитель
	Сработало предохранительное реле давления	Сообщите в сервисную службу
Вода не нагревается,дисплей переключения температуры загорается	Сработало предохранительное реле температуры	Сообщите в сервисную службу
Вода не нагревается, все светодиоды мигают	Обнаружена неисправность нагревателя	Сообщите в сервисную службу
Вода нагревается,мигают все светодиоды кроме индикатора температуры	Обнаружена неисправность нагревателя	Сообщите в сервисную службу
Напор горячей воды уменьшается	Грязь или известковые отложения в выпускной арматуре	Очистите лейку душа, регулятор струи и сетчатые фильтры
	Грязь или известковые отложения в сетчатом фильтре грубой очистки	Вызовите специалиста сервисной службы для очистки сетчатого фильтра
Дисплей температуры мигает в режиме нагрева	Достигнута максимальная мощность	Уменьшите расход горячей воды на смесителе
Выбранная температура не достигнута	Разбавляется холодной водой в смесителе	Откройте только кран горячей воды, установите температуру, проверьте температуру воды на выходе из крана
Сенсорная клавишане реагирует на нажатие	На пульт управления попала влага	Протрите пульт управления насухо мягкой тканью

1. Паспорт изделия соответствует требованиям нормативных документов EC - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE DCX Next 5E-270P-3B XS A					39 471		55	15
CLAGE DCX13 Next 5E-135P-3B			XS A		39	472	55	15

Пояснения

a	Название или торговая марка
b.1	Обозначение устройства
b.2	Тип устройства
c	Профиль нагрузки
d	Класс Энергоэффективность нагрева воды
e	Энергоэффективность водяного отопления
f	Годовое потребление электроэнергии
g	Альтернативный профиль нагрузки, соответствующая энергоэффективность водяного отопления и соответствующее годовое потребление электроэнергии, если таковое имеется
h	Настройки температуры регулятора температуры водонагревателя

i Уровень звуковой мощности в помещении

Дополнительные примечания

Все специальные меры предосторожности, которые необходимо соблюдать при монтаже, вводе в эксплуатацию, эксплуатации и техническом обслуживании водонагревателя, приведены в инструкции по эксплуатации и монтажу.

Все приведенные данные были определены на основе спецификаций европейских директив. Различия в информации о продукте, приведенной в других источниках, основаны на различных условиях испытаний.

Потребление энергии определялось в соответствии со стандартизированной процедурой в соответствии со спецификациями ЕС. Реальное потребление энергии прибором зависит от конкретного применения.

Руководство по монтажу

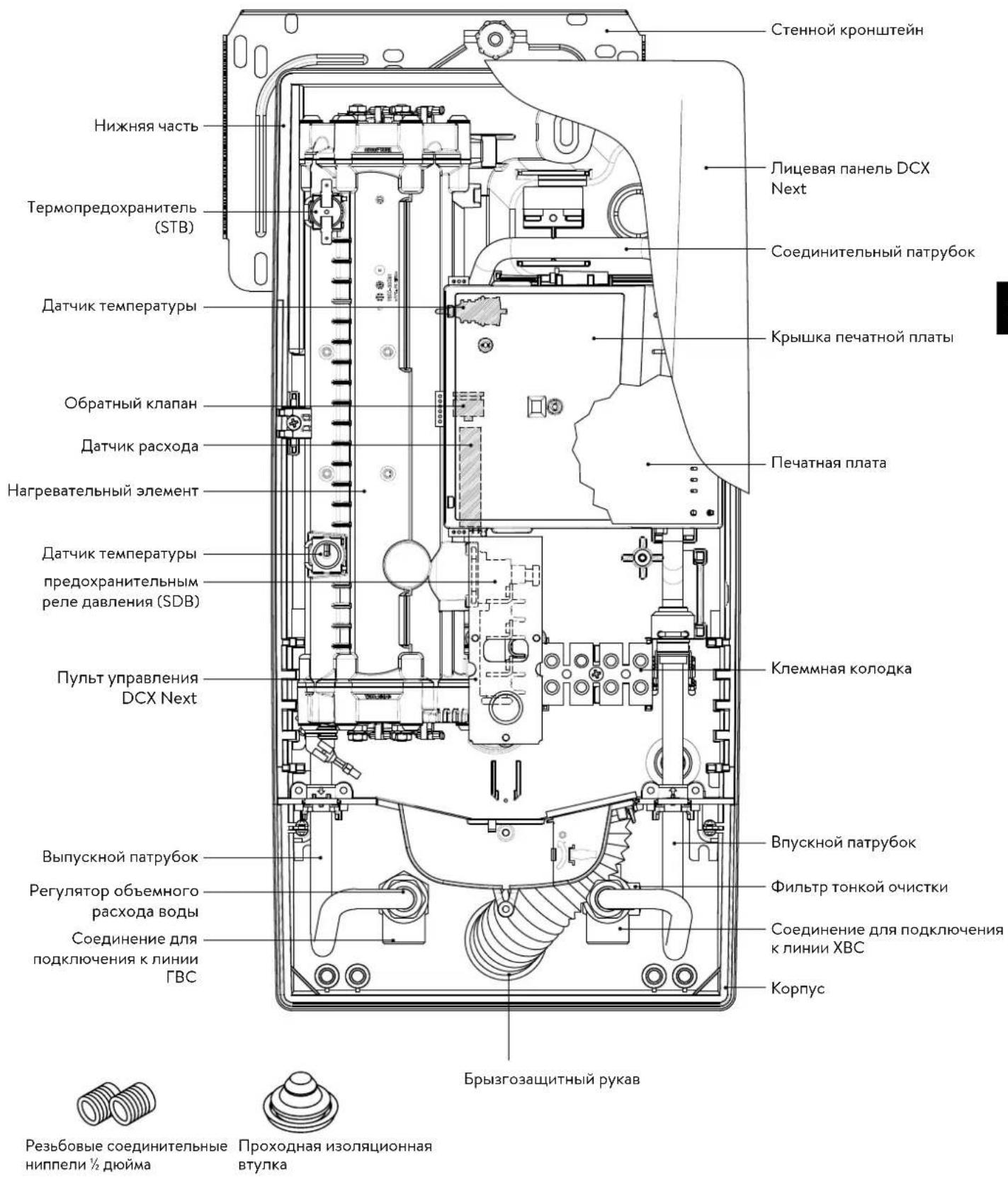

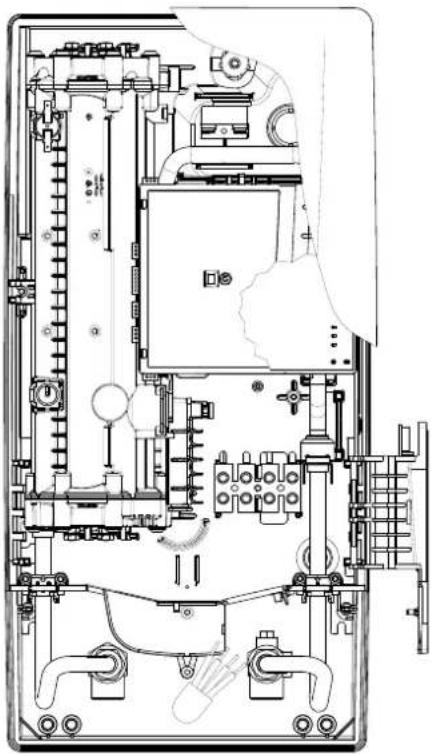

1. О630р

Стенной кронштейн Нижняя часть Термопредохранитель (STB) Датчик температуры Обратный клапан Датчик расхода Нагревательный элемент Датчик температуры предохранительным реле давления (SDB) Пульт управления DCX Next Выпускной патрубок Регулятор объемного расхода воды Соединение для подключения к линии ГВС Лицевая панель DCX Next Соединительный патрубок Крышка печатной платы Печатная плата Клеммная колодка Впускной патрубок Фильтр тонкой очистки Соединение для подключения к линии ХВС Корпус Брызгозащитный рукав Резьбовые соединительные ниппели ½ дюйма Проходная изоляционная втулка

1. Технические характеристики

Тип DCX13 Next DCX Next
Класс энергоэффективности A *	)
Номинальная мощность / номинальный ток	11 кВт..13,5 кВт (16А..20 А)		18 кВт..27 кВт (26А..39 А)
Выбранная мощность / ток 11 кВт /	16 А	13,5 кВт / 20 А	18 кВт / 26 А	21 кВт / 30 А	24 кВт / 35 А	27 кВт / 39 А
Электроподключение	3~ / PE 380..415 В ~		3~ / PE 380..415 В ~			3~ / PE 400 В~
Минимально допустимое сечение кабеля1)	1,5 мм^2	2,5 мм^2	4,0 мм^2	4,0 мм^2	6,0 мм^2	6,0 мм^2
Горячая вода (л/мин)макс. при Dt = 28 Кмакс. при Dt = 38 К	5,6^2) 4,1	6,9^2) 5,1^2)	9,2^2) 6,8	10,7^2) 7,9	12,3^2) 9,0^2)	13,8^2) 10,2^2)
Номинальный объем 0,4 л
Рабочее давление	1,0 МПа (10 бар)
Тип подключения	закрытый / открытый
Система нагрева	Спиральный нагревательный элемент IES®
При 15 °C:Удел. сопротивление водыУдел. электропроводность	≥ 1100 Ωсм≤ 90 мС/м
Температура воды на входе	≤ 30 °C
Включение при объемном расходе - макс. объем. расходе	1,5 л/мин – 5,03)		1,5 л/мин – 8,03)
Потеря давления	0,08 бар при 1,5 л/мин 1,3 бар при 9,0 л/мин4)
Температурный диапазон	35 °C / 38 °C / 42 °C / 48 °C / 55 °C
Подключение подводки	G 1⁄2 дюйма
Вес (заполненного прибора)	4,2 kg
Класс защиты VDE	I
Тип защиты	IP25 CE

*) Данная характеристика отвечает требованиям регламента EC №812/2013
1) Максимально применимый размер кабеля составляет 10 мм² в электрическом подключении сверху
2) Смешанная вода
3) Объемный расход воды ограничен для оптимального режима повышения температуры
4) без регулятора объемного расхода воды

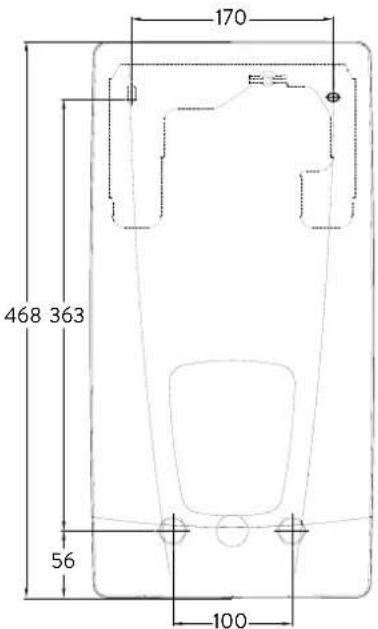

3. Габариты

170 468 363 56 100

Габариты в мм

239 96

4. Монтаж

CLAGE Lüneburg DIN 4109 PA-IX 16951/I MPA NRW.

В соответствии с национальными нормативными требованиями получено свидетельство об испытаниях на уровень шума.

Необходимо соблюдать следующие нормативные положения:

• Например VDE 0100
  • EN 806
• Монтаж должен проводиться с соблюдением требований стандартов страны эксплуатации и нормативов местного предприятия электро- и водоснабжения.
• Паспортные данные и технические характеристики.
• Монтаж должен выполняться с помощью инструментов, предназначенных для конкретных работ и находящихся в исправном состоянии.

Место монтажа

• В помещении, где предполагается установить водонагреватель, нельзя допускать минусовых температур.
• Устройство должно быть настенным и должно быть установлено с водяными штекерами вниз или альтернативно в поперечном направлении с оставленными водяными штекерами.
• Прибор имеет класс защиты IP25 и может монтироваться в защитной зоне 1 в соответствии с VDE 0100 часть 701 (IEC 60364-7).
• Во избежание теплопотерь рекомендуется устанавливать прибор как можно ближе к водоразборной точке.
• Должен быть обеспечен доступ к прибору для проведения техобслуживания.
• Применение пластиковых труб возможно, только если они соответствуют требованиям DIN16893, серия 2.
• Удельное гидравлическое сопротивление должно быть не меньше 1100 Ω см при 15 °C. Удельное сопротивление можно узнать у вашего предприятия водоснабжения.

Комплектующие для монтажа

Для монтажа в сложных условиях имеются следующие комплектующие:

Монтажный комплект RDX 3

(Kat. No. 36100)

Этот монтажный комплект позволяет устанавливать проточный водонагреватель, если электрический кабель выходит из стены под водонагревателем.

При использовании монтажного комплекта класс защиты IP меняется с IP25 на IP24.

Комплект дополнительных принадлежностей VDX

(Кат. № 34120) – требуется RDX / RDX 3!

Данный комплект позволяет смонтировать прибор в ситуациях, когда трубы подводки выходят из стены со смещением или в другом порядке, либо когда они выходят под углом к прибору. Кабель электропитания может выходить из стены в любом месте под прибором или проводка может быть проложена открытым способом.

Комплект дополнительных принадлежностей UDX

(Кат. № 34110) – требуется RDX / RDX 3! –

Данный комплект позволяет смонтировать прибор в ситуациях, когда подводка заканчивается над прибором. Кабель электропитания может выходить из стены в любом месте под прибором или проводка может быть проложена открытым способом.

4. Монтаж

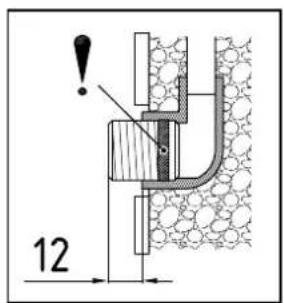

12

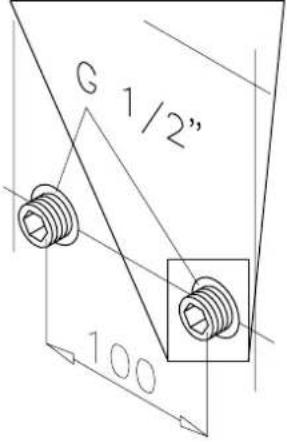

G 1/2" 100

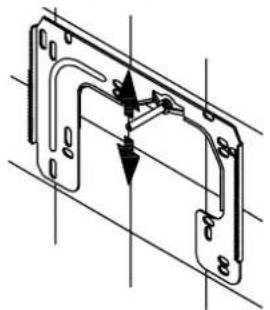

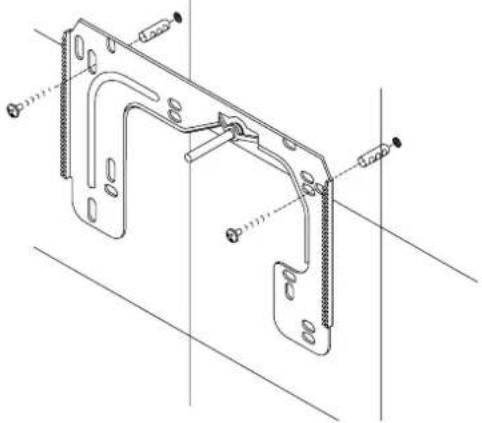

Монтаж настенных кронштейнов

Примечание: Если данный водонагреватель устанавливается вместо традиционного проточного водонагревателя, сверлить отверстия для стенного кронштейна не потребуется, поэтому шаг 2 нужно пропустить.

Тщательно промойте трубы перед их монтажом для удаления из них загрязнений.

1. Торцовым ключом для внутреннего шестигранника 12 мм вкрутите соединительные ниппели в выводы в стене. Прокладки должны быть полностью накручены на резьбу. Полностью закрученный ниппель должен выступать над поверхностью стены как минимум на 12 – 14 мм.
2. Приложите разметочный шаблон из комплекта поставки к стене и выровняйте его таким образом, чтобы отверстия в шаблоне совпадали с соединениями. Отметьте точки для сверления отверстий с помощью шаблона. Просверлите отверстия сверлом 6 мм. Вставьте дюбели из комплекта поставки.
3. Откройте корпус нагревателя. Для этого стяните заглушку вниз и ослабьте центральный винт лицевой панели. Аккуратно приподнимите панель, выньте штекер панели управления и запомните положение штекера.
4. Ослабьте гайку с накаткой на настенном кронштейне, затем снимите и при- крутите его к стене. Смещение или неровность плитки до 30 мм можно ком- пенсировать распорными втулками из комплекта поставки. Распорные втулки устанавливаются между стеной и стенным кронштейном.

тёплый холодный D

Установка соединительных тройников

Примечание: Закручивайте накидные гайки с осторожностью, чтобы не повредить фитинги и трубы.

• Как показано на рисунке, установите тройник с накидной гайкой и прокладкой 12 дюйма на вывод линии XBC.
• Установите тройник с накидной гайкой и прокладкой 12 дюйма на вывод линии ГВС.
• Вставьте регулятор расхода воды "D" в соединительный тройник ГВС. При этом должно быть видно уплотнительное кольцо круглого сечения.

4. Монтаж

- В зависимости от условий установки кабель питания может подходить к прибору сверху и/или располагаться на поверхности стены. В этом случае перед установкой обязательно выполните шаги 1 - 3, описанные в главе "Электрическое подключение" в разделе "Электрическое подключение сверху".

1. Установите прибор на стенной кронштейн так, чтобы резьбовой стержень кронштейна зашел в отверстие прибора. При необходимости, можно немного изменить положение резьбового стержня стенного кронштейна. При этом монтаж подводки должен осуществляться без применения силы.
2. Наверните пластиковую гайку с накаткой на резьбовую шпильку настенного кронштейна.
3. Прикрутите к фитингам две накидные гайки 38 дюйма соединительных патрубков прибора с прокладкой 38 дюйма в каждой.

(a) закрыто открыто

1. Откройте подачу воды в линии ХВС и медленно переведите запорный вентиль (а) в соответствующем соединительном тройнике в положение "открыто". Проверьте все соединения на предмет герметичности.
2. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из подводки и прибора не выйдет весь воздух.

5. Прямое подключение

Примечание: затягивайте накид необходимую герметичность, н При выполнении открытого мо- ниппеля ½ дюйма вместе с прок тройников ГВС и ХВС. Выкрути- тройниках ГВС и ХВС и накрути- лей. Вставить регулятор расход соединительные тройники ГВС к накидным гайкам ¾ дюйма на При прямом подключении реко стоянии, показанном на чертеж поставки. Дюбели 6 мм и винты- ных отверстиях в зоне нижних г. Раструбные концы труб должни- тройников ГВС и ХВС вместе с к дюйма. Отверстия для труб мох концом. При прямом подключении: уста

Примечание: затягивайте накидные гайки с осторожностью, чтобы обеспечить необходимую герметичность, не повреждая фитинги и трубопроводы.

При выполнении открытого монтажа навинтите два резьбовых соединительных ниппеля ½ дюйма вместе с прокладками ½ дюйма на накидные гайки ½ дюйма тройников ГВС и ХВС. Выкрутите обе заглушки ½ дюйма боковых патрубков на тройниках ГВС и ХВС и накрутите их на открытый конец соединительных ниппелей. Вставить регулятор расхода воды "D" в соединительный тройник ГВС. Затем соединительные тройники ГВС и ХВС прикрутите вместе с прокладками ¾ дюйма к накидным гайкам ¾ дюйма на трубах подвода и слива воды.

При прямом подключении рекомендуется устанавливать водонагреватель на расстоянии, показанном на чертеже, используя дистанционные втулки из комплекта поставки. Дюбели 6 мм и винты крепятся надлежащим образом в двух крепежных отверстиях в зоне нижних патрубков.

Раструбные концы труб должны соединяться с боковыми патрубками ½ дюйма тройников ГВС и ХВС вместе с накидными гайками ½ дюйма и прокладками ½ дюйма. Отверстия для труб можно проделать в панели инструментом с тупым концом.

При прямом подключении: установите сетчатый фильтр в линию ХВС!

6. Электрическое подключение

Схема подключений

2 4 6 8 B 1 A C 5 L3 L2 L1 PE 3 P 4 3/PE~

1. Электронная схема
2. Нагревательный элемент
3. Предохранительное реле давления
4. Контактная колодка
5. Термопредохранитель

Выполняется специалистом!

Пожалуйста, соблюдайте:

• Например VDE 0100
• Монтаж должен выполняться в соответствии с нормативами и стандартами, действующими в стране эксплуатации прибора, и требованиями местного предприятия энергоснабжения
• Паспортные данные и технические характеристики
• Прибор должен быть заземлен.

Конструктивные требования

• Водонагреватель должен быть подсоединен к стационарно проложенным проводам. Прибор должен быть заземлен.
• Электрические провода не должны иметь повреждений. После завершения электромонтажа не должно быть прямого доступа к электропроводке.
• Электрическое подключение выполняется с использованием многополюсного разъединителя с минимальным размыканием контактов 3 мм на каждый полюс (например, за счет предохранителей)
• Для защиты водонагревателя должен быть установлен предохранительный элемент с током переключения, соразмерным с номинальным током прибора.

Реле сброса нагрузки

При подключении дополнительных устройств трехфазного тока к фазовому проводу L2 можно подключить реле сброса нагрузки для проточных водонагревателей с электронным управлением (CLAGE артикул 82250).

Чтобы избежать возможной нестабильной работы реле сброса нагрузки в диапазоне низких мощностей проточного водонагревателя (низкая температура и расход воды), можно активировать режим работы "реле сброса нагрузки":

• Отключите водонагреватель от сети (например, отключив предохранители).
• Снимите перемычку с сильноточной электроники и переведите ее в положение "1". (см. Рисунок).
  • Снова включите водонагреватель

6. Электрическое подключение

A C

Электрическое подключение снизу

Примечание: при необходимости, клеммную колодку можно перенести в верхнюю часть прибора. Для этого следуйте инструкциям, изложенным в следующем разделе.

Перед подключением водонагревателя к электрической сети убедитесь, что водонагреватель обесточен!

1. Удалите с кабеля оболочку провода приблизительно в 6 см над местом его выхода из стены. Наденьте на кабель брызгозащитный рукав с небольшим отверстием впереди так, чтобы рукав доходил до стены. Это предотвратит попадание воды на электрические провода. Рукав не должен быть поврежден! Обязательно используйте брызгозащитный рукав!
2. Зачистите изоляцию с отдельных проводов и подсоедините их к клеммам в соответствии со схемой подключения. Водонагреватель должен быть заземлен.
3. Протяните защитный рукав по соединительному кабелю так, чтобы рукав плотно сел в углубление в промежуточной панели. Наденьте фиксатор рукава (А), откиньте панель в исходное положение и защелкните ее.

Электрическое подключение сверху

Перед подключением водонагревателя к электрической сети убедитесь, что водонагреватель обесточен!

1. Сделайте стандартное отверстие под кабель в намеченном месте (S) в верхней части прибора, надавив с усилием тупым инструментом (например, отверткой). Если электрический кабель проложен открытым способом, вырежьте дополнительное отверстие справа в нижней части корпуса.
2. Сделайте отверстие в брызгозащитном рукаве по сечению соответствующего кабеля. При этом диаметр отверстие должен быть чуть меньше сечения кабеля, чтобы обеспечить оптимальную защиту от воды. Вставьте брызгозащитный рукав в отверстие. Обязательно используйте брызгозащитный рукав!
3. Зачистите конец соединительного кабеля так, чтобы оболочка оставалась на кабеле на протяжении всей длины рукава до входа в водонагреватель. Возьмите устройство одной рукой, а другой рукой заведите кабель в брызгозащитный рукав.
4. Установите устройство на настенном кронштейне так, чтобы резьбовой стержень кронштейна зашел в предусмотренное для этого отверстие на оборудовании. Зафиксируйте водонагреватель.
5. Ослабьте винт крепления для соединительной клеммы. Переместите соединительную клемму на верхнюю ножку и закрепите ее там.
6. Зачистите изоляцию с отдельных жил соединительного кабеля и подсоедините их к клемме в соответствии со схемой подключения. Водонагреватель должен быть заземлен.

Примечание: Чтобы обеспечить класс защиты от брызг воды IP25, в нижней части устройства должен находиться брызгозащитный рукав.

7. Первое включение водонагревателя

SDB

Перед выполнением электроподключения заполните прибор водой, несколько раз открыв и закрыв кран горячей воды до полной деаэрации.

Для получения максимального потока выкрутите аэратор-распылитель из крана. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из прибора и труб не выйдет весь воздух. Эту манипуляцию нужно проводить не менее одной минуты.

Каждый раз после полного слива воды из прибора (напр., после ремонта прибора или сантехнических работ) необходимо провести вышеописанную процедуру деаэрации.

Если проточный водонагреватель не включается, проверьте термопредохранитель (STB) или реле давления (SDB). Они могли сработать во время транспортировки. Убедитесь, что водонагреватель не находится под напряжением, и при необходимости верните защитный выключатель в исходное состояние.

STB

Переключение мощности

Выполняется только компетентным специалистом, в противном случае гарантия аннулируется!

Для первого подключения нагревателя к сети электропитания необходимо установить максимальную мощность нагревателя. Только после установки мощности водонагреватель будет работать в нормальном режиме.

Максимальная мощность водонагревателя зависит от условий по месту его установки. Обязательно учитывайте данные в Таблице "Технические характеристики". В первую очередь это касается сечения электрических кабелей и необходимость установки предохранителя. Также соблюдайте требования DIN VDE 0100.

1. Установите максимальную мощность нагревателя в зависимости от условий по месту установки. Для этого выньте вспомогательный инструмент "А" из держа-теля на крышке электронного блока и установите переключатель на нужное значение.

DCX Next DCX13 Next
Упор слева 18 кВт Точка фиксации 1 11 кВт
Точка фиксации 1 21 кВт Точка фиксации 2 13,5 кВт
Точка фиксации 2	24 кВт
Упор справа	27 кВт

DCX Next: Номинальная мощность (макс. энергопотребление) составляет 27 кВт / 400 В. Ее можно изменить на 24 кВт, 21 кВт и 18 кВт.

C DCX 13 Next номинальная мощность при 400 В может быть установлена внутри на 13,5 кВт и 11,0 кВт.

A 18 21 A-N 24 27 DCX Next

1. Снова вставьте вспомогательный инструмент в держатель, подсоедините кабель панели управления к панели, наденьте ее на водонагреватель и закрепите винтом. Примечание: запрещается сдавливать или зажимать кабель панели управления.
2. Отметьте установленную мощность на типовой табличке нагревателя и наденьте заглушку панели снизу до упора.
3. Включите электропитание водонагревателя.
4. Паспортная табличка После установки максимальной мощности нагревательный элемент начнет работать приблизительно через 10 – 30 секунд после открытия крана.
5. Откройте кран горячей воды. Понаблюдайте за работой водонагревателя.
6. Объясните пользователю принцип работы проточного водонагревателя и вручите ему инструкции по эксплуатации.
7. Заполните регистрационную карточку и отправьте ее в сервисную службу производителя или зарегистрируйте свое устройство в режиме онлайн на нашей домашней странице (см. также стр. 119).

Примечание: Каждый раз при включении напряжения питания установленная мощность отображается попеременным коротким и продолжительным миганием обоих светодиодов в блоке питания. Если автоматический выключатель расположен неправильно, это обозначается постоянным миганием.

7. Первое включение водонагревателя

Блокировка панели управления

Панель управления может быть заблокирована самим устройством. Температура устанавливается на выбранное в последний раз значение, а кнопка датчика отключается.

Включение функции блокировки

1. Выберите температуру горячей воды.
2. Отключите водонагреватель от сети (например, отключив предохранители).
3. Снимите перемычку с сильноточной электроники и перевести ее в положение "3". (см. Рисунок).
4. Снова включите водонагреватель.

Выключение функции блокировки

1. Отключите водонагреватель от электросети (отключите предохранители)
2. Снимите перемычку с сильноточной электроники и перевести ее в положение "ВЫКЛ". (см. Рисунок).
3. Снова включите водонагреватель.

8. Техническое обслуживание

(a)

закрыто
открыто

(c)(b) Сетчатый фильтр

Работы по техобслуживанию должны выполняться компетентными специалистами.

Чистка и замена сетчатого фильтра

Соединительный фитинг линии ХВС данного прибора оснащен запорным венти- лем и сетчатым фильтром. Загрязнение сетчатого фильтра может препятствовать выходу горячей воды. Очистите или замените сетчатый фильтр следующим обра- зом:

1. Отключите проточный водонагреватель от электросети (напр., выключив предохранитель) и обеспечьте невозможность непреднамеренной подачи на него напряжения.
2. Откройте кожух нагревателя, потянув заглушку вниз и ослабив находящийся под ней винт. Аккуратно приподнимите панель, выньте штекер панели управления и запомните положение штекера.
3. Переведите запорный вентиль (а) в тройнике линии ХВС в положение "закрыто".
4. Выкрутите резьбовую заглушку (b) из тройника и извлеките сетчатый фильтр (c).
   Примечание: Остаточная вода может протечь
5. Очистите или замените сетчатый фильтр.
6. После установки чистого сетчатого фильтра закрутите заглушку.
7. Медленно переводите запорный вентиль в тройнике линии XBC в открытое положение. Проверьте все соединения на герметичность.
8. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из подводки и прибора не выйдет весь воздух.
9. Подсоедините кабель панели управления к панели, наденьте ее и зафиксируйте крепежным винтом.
   Примечание: запрещается сдавливать или зажимать кабель панели управления. Затем снова включите главные предохранители.

Чистка и замена сетчатого фильтра при прямом подключении

В линии ХВС данного прибора установлен сетчатый фильтр. Загрязнение сетчатого фильтра может препятствовать выходу горячей воды. Очистите или замените сетчатый фильтр следующим образом:

1. Отключите проточный водонагреватель от электросети (напр., выключив предохранитель) и обеспечьте невозможность непреднамеренной подачи на него напряжения.
2. Перекройте подачу воду, переведя запорный вентиль в линии подачи в положение закрыто.
3. Откройте кожух нагревателя, потянув заглушку вниз и ослабив находящийся под ней винт. Аккуратно приподнимите панель, выньте штекер панели управления и запомните положение штекера.
4. Открутите шланг линии ХВС от тройника и снимите сетчатый фильтр. Примечание: Остаточная вода может протечь
5. Очистите или замените сетчатый фильтр.
6. После установки чистого сетчатого фильтра подключите шланг к тройнику.
7. Медленно переводите запорный вентиль в открытое положение. Проверьте все соединения на герметичность.
8. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из подводки и прибора не выйдет весь воздух.
9. Подсоедините кабель панели управления к панели, наденьте ее и зафиксируйте крепежным винтом.
   Примечание: запрещается сдавливать или зажимать кабель панели управления. Затем снова включите главные предохранители.

Obsah

Návod k obsluze

1. Описание на уреда

COMFORT 42° 38° -40° 35° 55° ECO HGT CLAGE

Телефон: [phone]

Факс: [phone]

Имейл: [e-mail]

CLAGE GmbH
