РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DSX Touch Clage

Руководство по применению

1. Описание водонагревателя 212

Упрощенная декларация о соответствии требованиям

EC....212

1. Применение 213

Главный экран управления....213

Главное меню 214

Статистика "Statistics"...... 215

Настройки "Settings" 215

Пользователи "User"...... 218

Экономия "Savings" 218

Сведения "Info" 218

Максимальная мощность.... 218

Заключительный нагрев.... 218

Как снизить энергопотребление 218

Деаэрация после техобслуживания ..... 219

Чистка и уход.....219

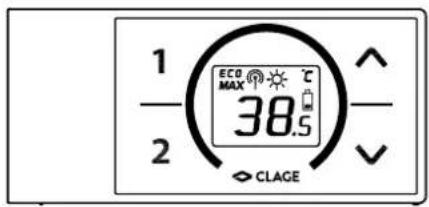

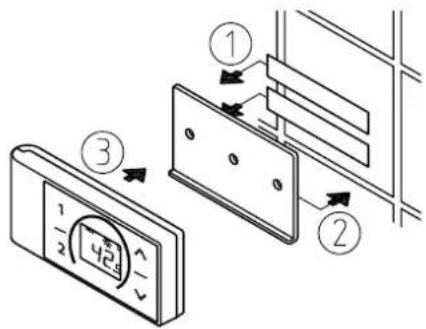

1. Пульт дистанционного радиоуправления.... 220

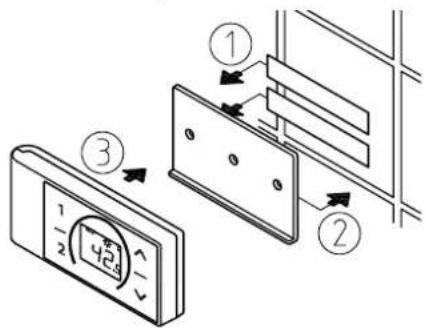

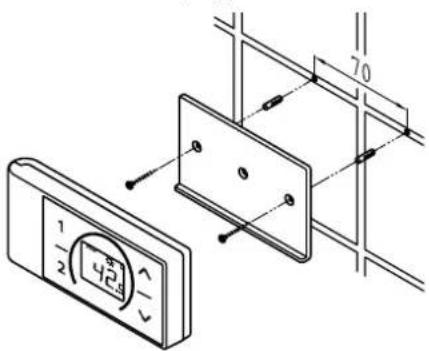

Монтаж настенных кронштейнов 220

Ввод в эксплуатацию.... 220

Повторная регистрация пульта ДУ в водонагревателе 220

Управление 221

Экраны дисплея.... 222

Правила техники безопасности 222

Замена батареи.... 222

Утилизация.... 222

1. Приложение CLAGE "Smart Control" 223

Начало эксплуатации 223

Подключение по Bluetooth 223

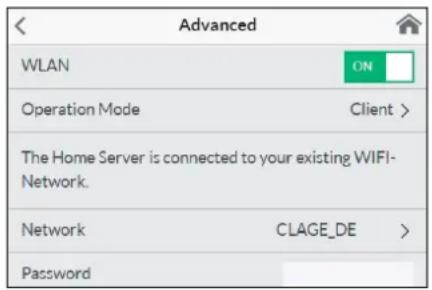

Подключение через Wi-Fi 223

Активировать/деактивировать Wi-Fi....224

Обновление программного обеспечения....225

Применение....225

1. Устранение неисправностей самостоятельно и с помощью сервисной службы.... 226

2. Паспорт изделия соответствует требованиям нормативных документов EC - 812/2013 814/2013.....227

Руководство по монтажу

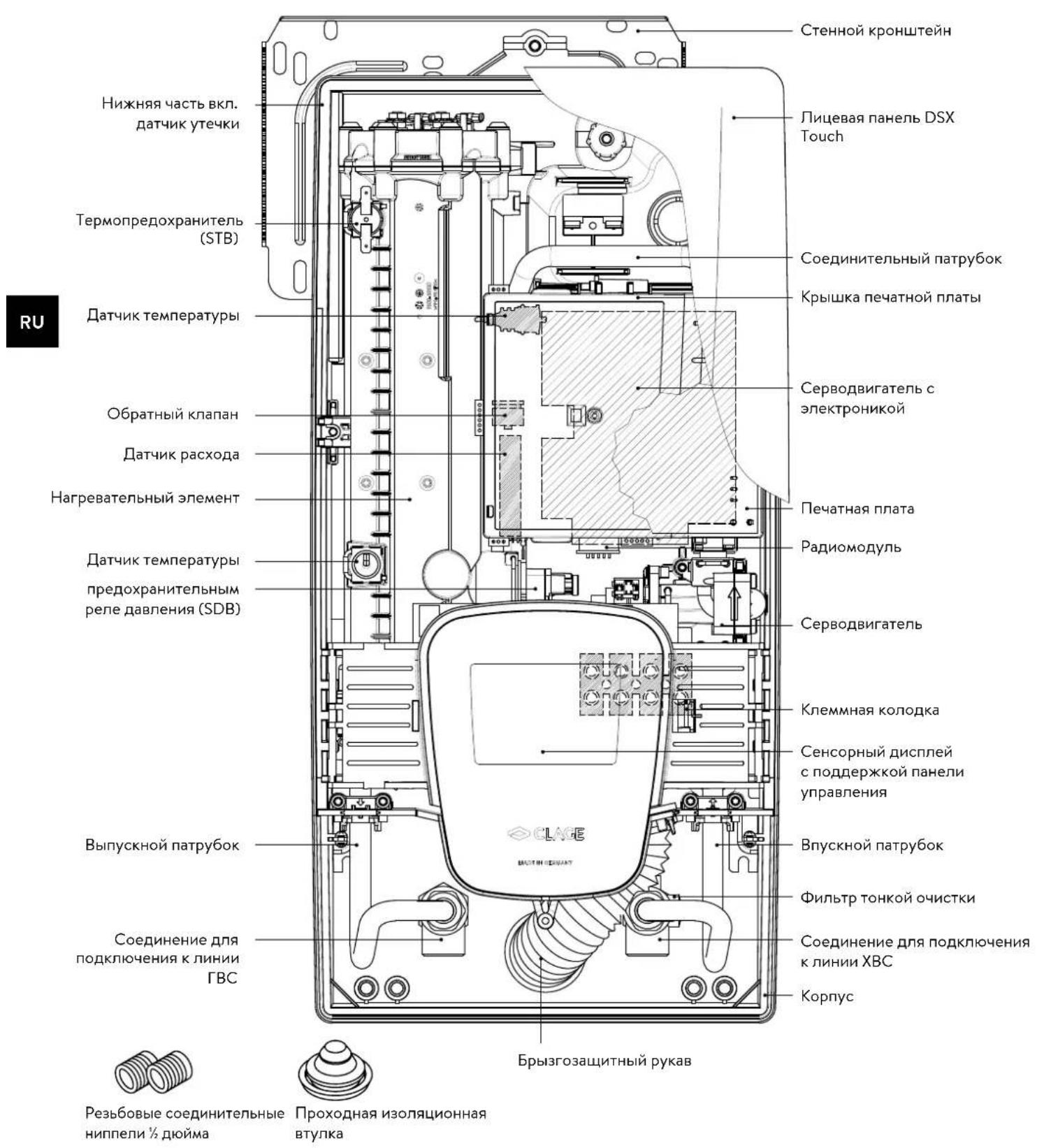

1. О630р 228

2. Технические характеристики..... 229

3. Окружающая среда и утилизация.....229

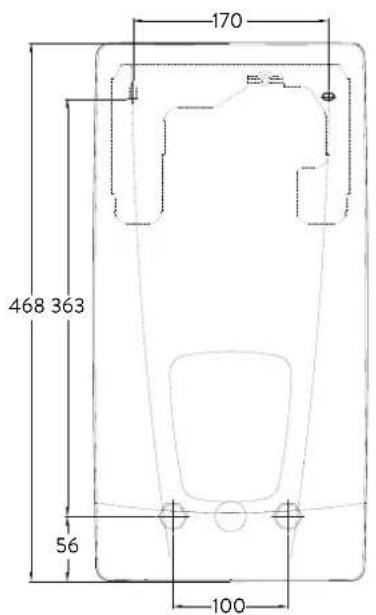

4. Габариты.....230

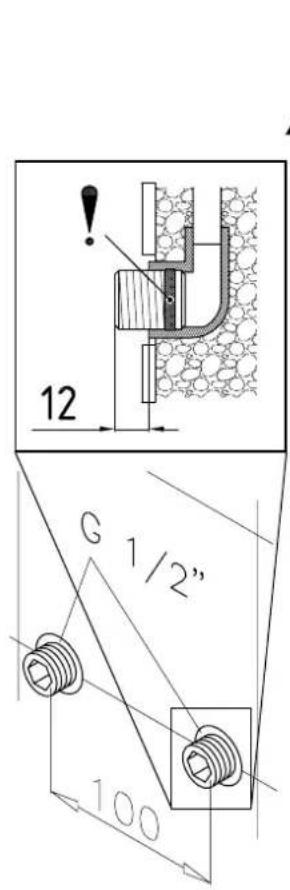

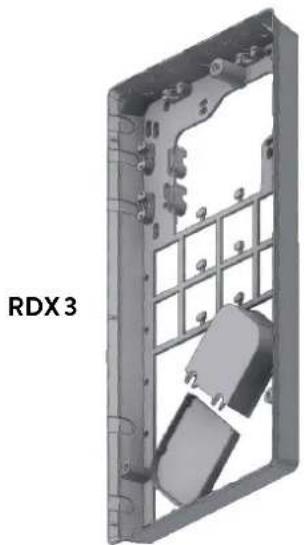

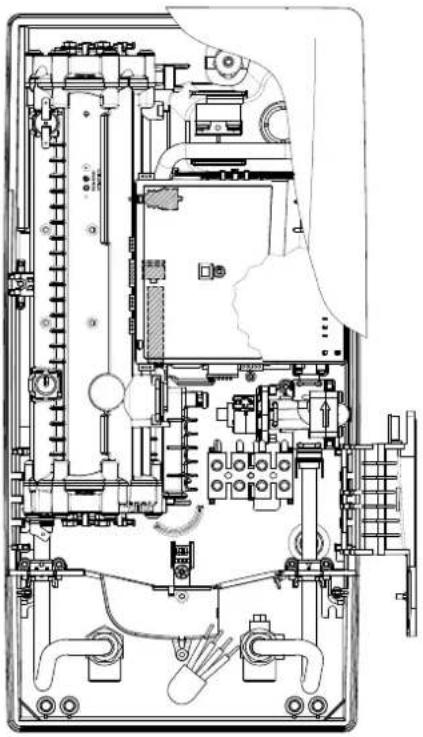

5. Монтаж.... 230

Место монтажа....230

Комплектующие для монтажа 231

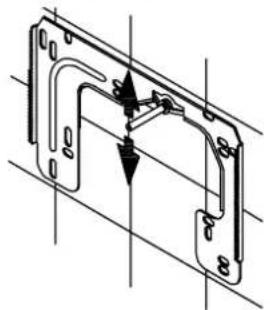

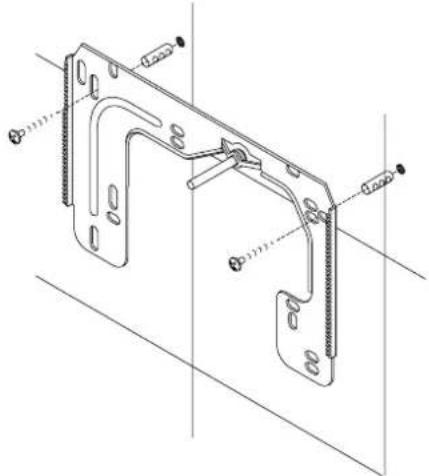

Монтаж настенных кронштейнов 232

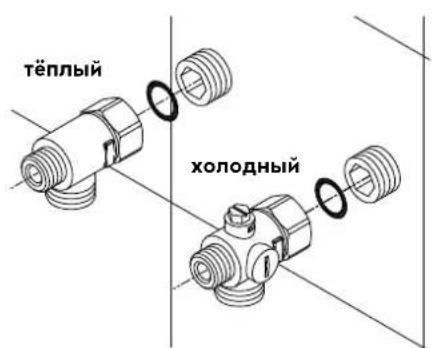

Установка соединительных тройников.... 232

Монтаж нагревателя 233

Монтаж настенного кронштейна для пульта ДУ ..... 234

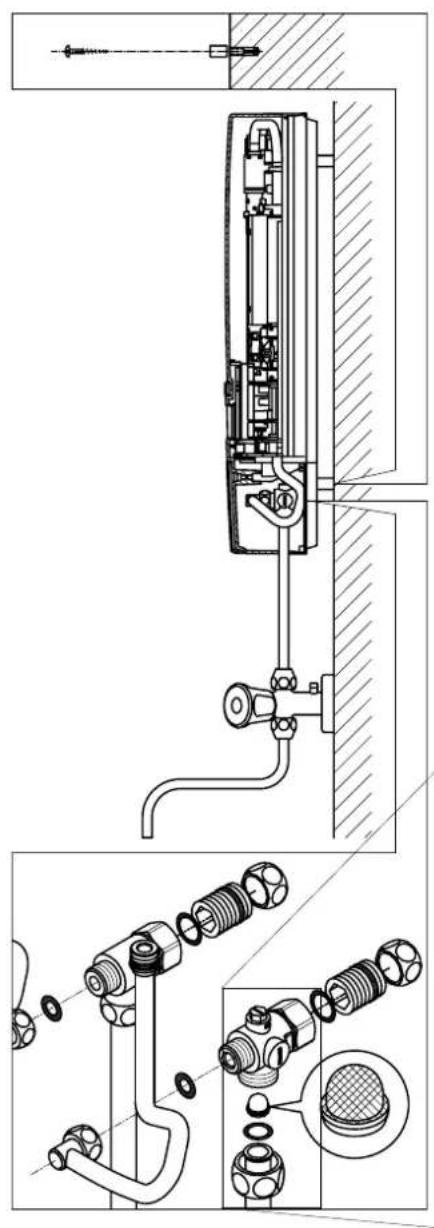

1. Прямое подключение....235

2. Электрическое подключение..... 236

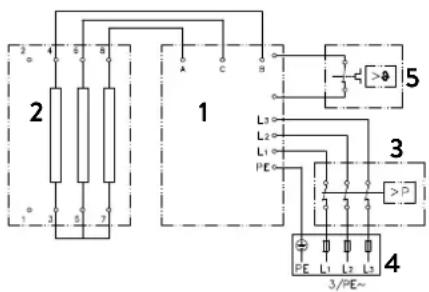

Схема подключений....236

Конструктивные требования.... 236

Реле сброса нагрузки 236

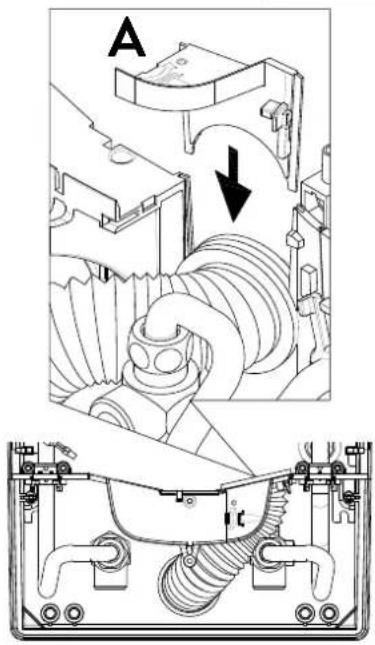

Электрическое подключение снизу 237

Электрическое подключение сверху 237

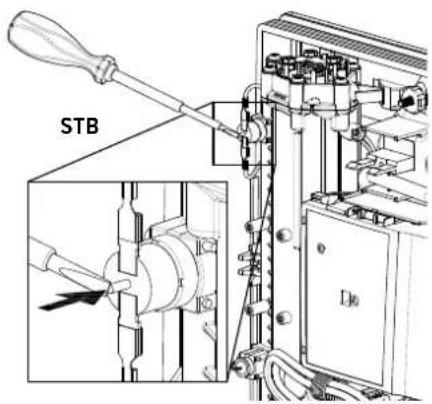

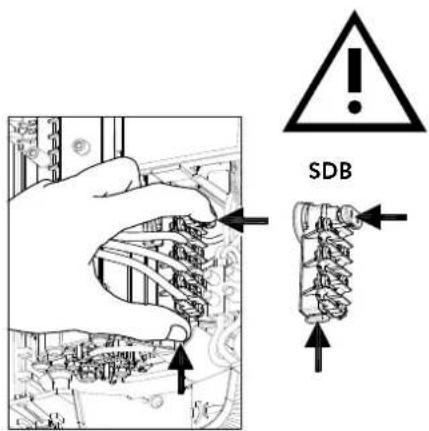

1. Первое включение водонагревателя 238

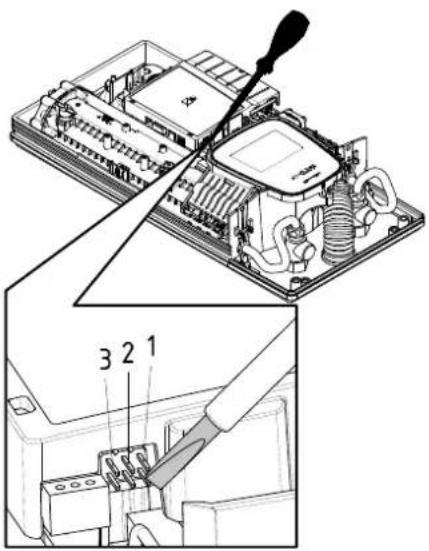

Переключение мощности 238

Повторный ввод в эксплуатацию.... 239

Рекомендации в случае проблем с радиосвязью ..... 239

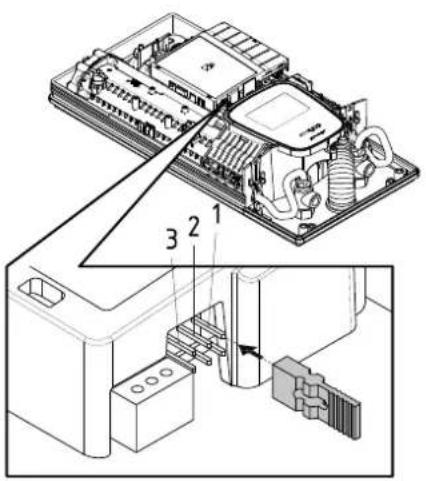

Водоснабжение душа.... 239

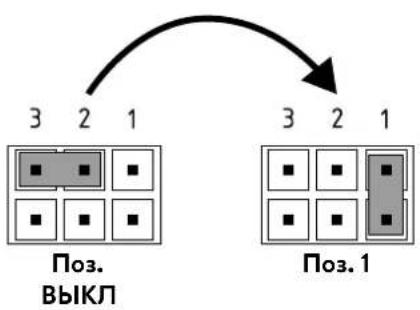

Функция блокировки 239

1. Техническое обслуживание ..... 240

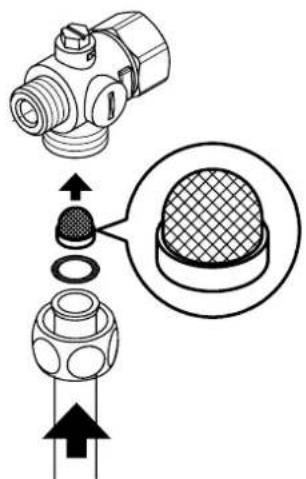

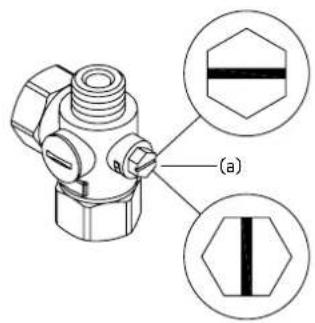

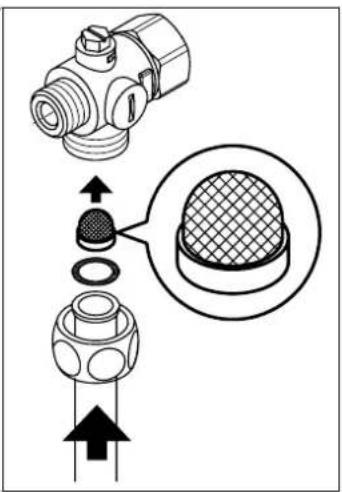

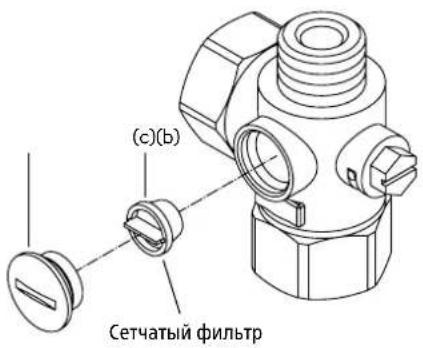

Чистка и замена сетчатого фильтра.... 240

Чистка и замена сетчатого фильтра при прямом подключении 240

Документы, поставляемые вместе с устройством, должны храниться в безопасном месте.

Регистрация водонагревателя

Зарегистрируйте свой водонагреватель на нашем сайте в режиме онлайн и воспользуйтесь преимуществами наших сервисных услуг в случае, когда потребуется предоставление гарантии.

Подробные сведения о вашем водонагревателе помогут нашей сервисной службе обработать ваш запрос в кратчайшие сроки.

Для регистрации в режиме онлайн сканируйте QR-код на свой смартфон (планшет) или просто перейдите по ссылке ниже.

Руководство по применению

Примечание: Прилагаемые инструкции по технике безопасности должны быть внимательно и полностью прочитаны перед установкой, вводом в эксплуатацию и использованием, и должны соблюдаться для дальнейшей процедуры и использования!

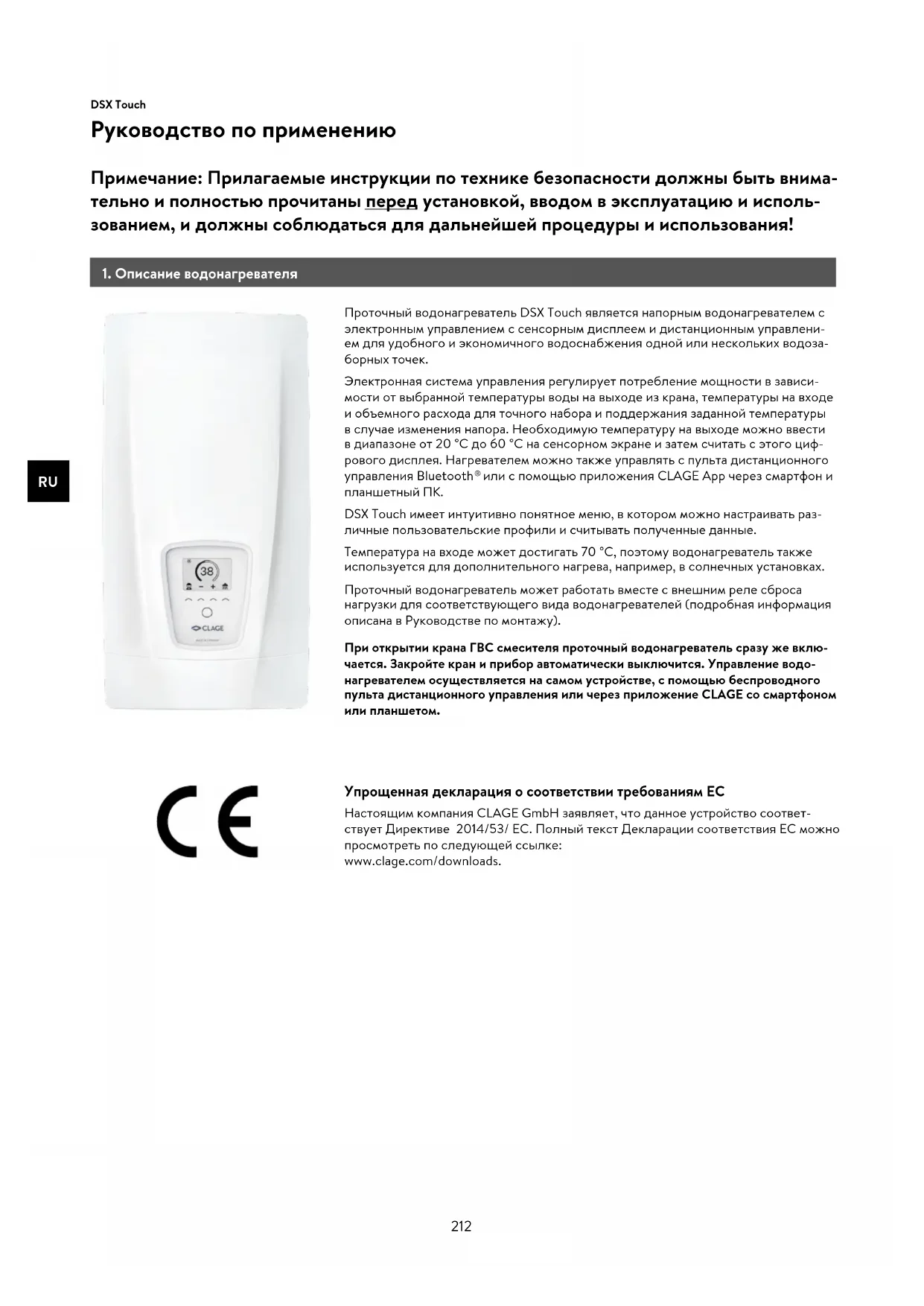

1. Описание водонагревателя

Проточный водонагреватель DSX Touch является напорным водонагревателем с электронным управлением с сенсорным дисплеем и дистанционным управлением для удобного и экономичного водоснабжения одной или нескольких водозаборных точек.

Электронная система управления регулирует потребление мощности в зависимости от выбранной температуры воды на выходе из крана, температуры на входе и объемного расхода для точного набора и поддержания заданной температуры в случае изменения напора. Необходимую температуру на выходе можно ввести в диапазоне от 20 °C до 60 °C на сенсорном экране и затем считать с этого цифрового дисплея. Нагревателем можно также управлять с пульта дистанционного управления Bluetooth® или с помощью приложения CLAGE App через смартфон и планшетный ПК.

DSX Touch имеет интуитивно понятное меню, в котором можно настраивать различные пользовательские профили и считывать полученные данные.

Температура на входе может достигать 70 °C, поэтому водонагреватель также используется для дополнительного нагрева, например, в солнечных установках.

Проточный водонагреватель может работать вместе с внешним реле сброса нагрузки для соответствующего вида водонагревателей (подробная информация описана в Руководстве по монтажу).

При открытии крана ГВС смесителя проточный водонагреватель сразу же включается. Закройте кран и прибор автоматически выключится. Управление водонагревателем осуществляется на самом устройстве, с помощью беспроводного пульта дистанционного управления или через приложение CLAGE со смартфоном или планшетом.

CE

Упрощенная декларация о соответствии требованиям ЕС

Настоящим компания CLAGE GmbH заявляет, что данное устройство соответствует Директиве 2014/53/ EC. Полный текст Декларации соответствия EC можно просмотреть по следующей ссылке: www.clage.com/downloads.

2. Применение

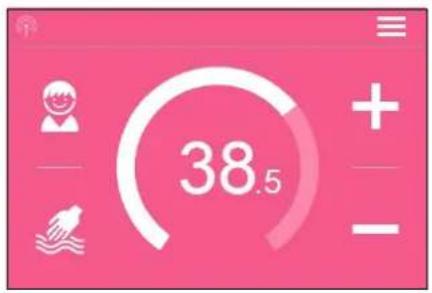

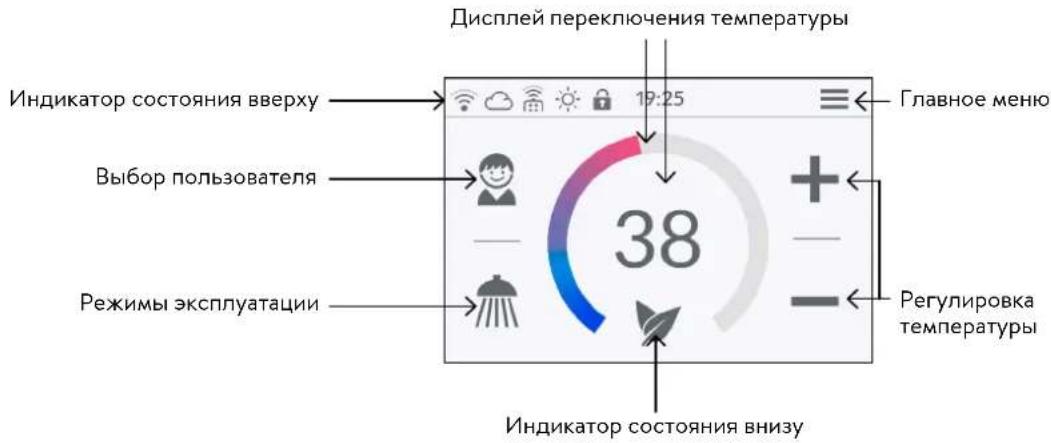

Главный экран управления

По умолчанию на дисплее отображается главный экран управления. На нем отображаются текущие настройки. Нажав на сенсорный дисплей, можно получить доступ к различным подменю и функциям.

Дисплей переключения температуры Индикатор состояния вверху 19:25 Главное меню Выбор пользователя 38 Режимы эксплуатации Регулировка температуры Индикатор состояния внизу

Дисплей переключения температуры

Цветная кольцевая шкала заполняется по мере повышения температуры. Цвет меняется с синего (вода холодная) на красный (вода нагревается). В середине дисплея также отображается заданная температура в °C.

Регулировка температуры

Точное значение температуры можно установить, нажимая кнопку + и - Для быстрой настройки в диапазоне от 20 °C до 60 °C можно провести пальцем по цветному лимбу шкалы. Одно касание + или - изменяет температуру на 1°C, а в диапазоне от 35°C до 43 °C – на 0,5 °C. Если температура опускается ниже 20°C, на дисплее температуры появляется символ —, и водонагреватель отключает функцию нагрева.

Выбор пользователя

В нагревателе можно установить макс. восемь пользовательских профилей. Каждый пользователь может сохранять в своем профиле нужные температуры для различных режимов эксплуатации. Профили пользователей можно выбрать, нажав на аватар профиля. При этом устанавливаются сохраненные в этом профиле температуры (создание профиля описано в Разделе «Пользователи»).

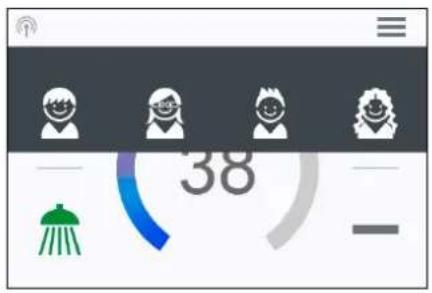

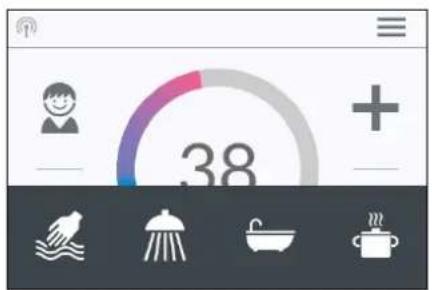

Режимы эксплуатации

На этом экране можно выбрать предварительно настроенные режимы. Для этого необходимо нажать на соответствующий символ.

Заводские настройки температуры (Рукомойник = 35°C, Душ = 38°C, Ванна = 40°C, Горячая вода = 48°C) можно изменить для каждого режима с помощью системы регулировки. Если нажать и удерживать в течение трех секунд значение температуры на дисплее или символ режима эксплуатации, то заданная температура будет сохранена для выбранного режима. Дисплей переключения температуры мигнет один раз для подтверждения. Сохраненную в профиле пользователя температуру можно открыть в любое время, нажав на соответствующий символ.

38

38

Индикатор состояния вверху

Блокировка управления включена (PIN-код)

Температура воды на входе выше заданного значения (прибор не нагревает).

Bluetooth-пульт дистанционного управления зарегистрирован

Активирован Wi-fi

Устройство подключено к CLAGE Cloud

2. Применение

38.5

Индикатор состояния внизу

Область отображения функций, которые должны быть подтверждены пользователем или имеют большое значение для эксплуатации.

Включен режим ЕСО: Значения температуры применения и расхода воды заданы с учетом принципов энергосбережения. Если температура увеличивается с помощью функции регулировки температуры, то этот символ мигает.
Техническое обслуживание: Нажмите на символ, чтобы открыть сообщение о состоянии вместе с дополнительной информацией.
MAX Достигнута максимальная температура: Дальнейшее повышение температуры невозможно, так как достигнуто заданное максимальное значение. Его можно изменить в главном меню во вкладке «Настройки».

Режим водоразбора

Если открыт кран горячей воды, главное устройство управления переключается в режим водоразбора. В зависимости от заданной температуры на выходе из крана меняется цвет подсветки с синего (низкая температура) на красный (высокая температура).

На этом экране лимб со шкалой показывает текущее энергопотребление устройства.

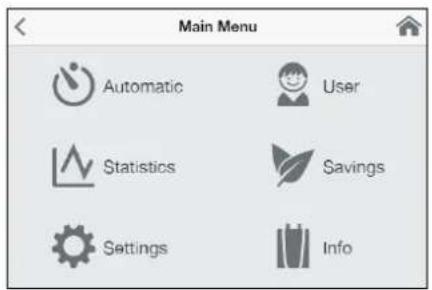

Главное меню

Здесь можно выбрать все функциональные меню и сохраненные значения.

Нажмите на символ ⚡, чтобы в любой момент вернуться на главный экран управления.

Автоматика "Automatic"

В этом меню можно выбрать две функции. Автоматическая система измеряет время в секундах с помощью функции "Время" или объемный расход нагретой воды в литрах с помощью функции "Емкость". Устройство не учитывает холодную воду, добавленную к горячей в смесителе. Для корректной автоматики в зависимости от уровня заполнения необходимо установить нужную температуру и открыть клапан горячей воды только на смесителе.

Для каждого пользовательского профиля и каждой функции сохраняется последнее заданное значение пуска, которое можно снова использовать в любой момент.

Примечание: в автоматическом режиме рабочие функции ограничены. При выборе такой ограниченной функции по является окно сообщения. При нажатии на "ОК" автоматический режим отключается, и все функции снова становятся доступные. Нажатие "Отмена" закрывает окно сообщения, и автоматический режим работы остается активированный.

Время "Duration": нажмите < или> под символом "Время", чтобы установить нужное время, а затем – "START", чтобы включить автоматический режим. Вид переключится на главный экран управления, на котором заданное время отображается непосредственно под дисплеем переключения температуры.

Чтобы включить функцию, нажмите на значение времени или откройте кран горячей воды. При этом начнется обратный отсчет времени в секундах. Еще раз нажмите значение времени, чтобы остановить или возобновить выполнение функции в любое время. Закрытие крана не приостанавливает выполнение функции. Если в момент активации функции кран горячей воды открыт, то отсчет времени начинается немедленно.

Для отмены функции нажмите и удерживайте значение времени в течение трех секунд.

Если время истекло, то начинает мигать значение "00:00". Кроме того, при открытии крана объемный расход сначала уменьшается примерно в течение 10 секунд, а затем снова увеличивается. Раздается короткий сигнал.

Емкость "Fill-Up": нажмите < или> под символом "Емкость", чтобы установить нужный объемный расход воды, а затем – "START", чтобы включить автоматический режим. Вид переключится на главный экран управления, на котором заданный

2. Применение

объем отображается непосредственно под значением температуры. Открытие крана горячей воды начинает работу функцию. После измерения объемного расхода заданное значение емкости отсчитывается в литрах в сторону уменьшения.

Функцию можно приостановить и снова запустить, еще раз закрыв и открыв кран. Если горячая вода уже течет при включенной функции, то она сразу же запускается. Чтобы отменить функцию, коснитесь значения емкости и удерживайте его в течение трех секунд, или закройте кран подачи воды на одну минуту.

Когда заданное количество воды будет набрано, на дисплее кратковременно начнет мигать «0 I». Приводной клапан перекроет подачу горячей воды. При этом дополнительно раздается длинный звуковой сигнал, и на дисплее появляется предупредительное сообщение. Это сообщение необходимо квитировать на водонагревателе или в приложении, иначе приводной клапан не откроется. Кран должен быть всегда закрыт. Поэтому используйте эту функцию только под присмотром.

Перед принятием ванны убедитесь, что вода нагрета до нужной температуры.

Совет: Во вкладке "Статистика" регистрируется объем воды с момента последнего открытия крана. Чтобы определить необходимый объем воды для наполнения ванны, заполните ванну вручную один раз горячей водой. В меню "Статистика" можно увидеть значение объема воды после наполнения и затем ввести это значение в автоматической функции "Емкость" для следующего наполнения ванны.

Примечание: Если во время работы таймера после заполнения ванны отключается электропитание, то клапан двигателя закрывается. Клапан остается закрытый даже после восстановления подачи электроэнергии. На дисплее появляется запрос безопасности, и сигнал тревоги звучит до тех пор, пока запрос безопасности не будет подтвержден нажатием кнопки "ОК".

Statistics Last Tapping Σ 0.00€ Water 0 L Power 0.000kWh

Статистика "Statistics"

В статистике сохраняются и отображаются в виде диаграмм данные об эксплуатации и рабочие характеристики воздухонагревателя:

Потребление воды
Потребление электроэнергии
Σ Общие расходы

Перемещая вертикальный бегунок, можно просмотреть данные за различные периоды времени. Показатели потребления отображаются на диаграммах последовательно: за время с последнего отбора воды, за сегодняшний день, за вчерашний день, за последние семь дней, за последние четыре недели, за последние двенадцать месяцев и за последние четыре года.

Примечания: данные потребления и рабочие характеристики не подходят для выставления счетов.

Настройки "Settings"

Это меню используется для базовой настройки водонагревателя. Прокручивая различные пункты меню и нажимая на кнопки параметров, можно напрямую изменять настройки или переходить в различные подменю.

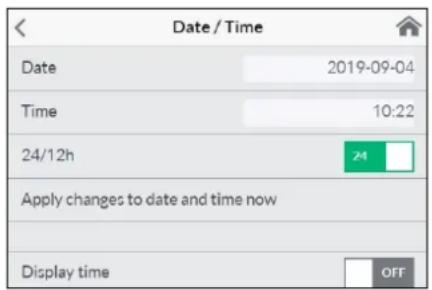

Date / Time Date 2019-09-04 Time 10:22 24/12h 24 Apply changes to date and time now Display time OFF

Дата / время "Date / Time": DSX Touch автоматически показывает системное время при подключении к сети с доступом в Интернет. Также можно установить время вручную и сохранить его, нажав на кнопку "Apply changes to date and time now".

Примечание: Без подключения к Интернету время будет потеряно в случае сбоя питания.

Язык "Language": Выбор языка отображения меню.

Денежная единица "Currency": Выбор символа денежной единицы.

Единица температуры "Temperature Unit": По умолчанию в °C.

2. Применение

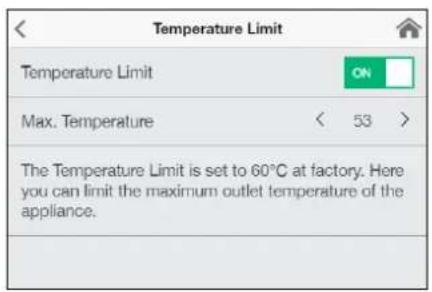

Максимальная температура "Temperature Limit": В этом меню можно включить / выключить функцию ограничения температуры и задать любое значение максимальной температуры горячей воды в пределах диапазона настройки, нажав на < или>.

Примечание: Если водонагревательподключен к душу для подачи горячей воды, то максимальная температура была задана во время настройки водонагревателя и может быть изменена только при значении ниже этой температуры. В этом случае невозможно полностью отключить максимальную температуру.

Блокировка управления "Operation lock": Защитите настройки с помощью четырехзначного PIN-кода.

Примечание: Блокировку управления можно отключить только путем ввода правильного PIN-кода во вкладке "Зоны блокировки" или с помощью функции "Удалить PIN-код". Если вы забыли свой PIN-код, свяжитесь с сервисной службой.

Ввод PIN-кода: С помощью клавиатуры можно ввести цифры от 0 до 9. Введите четыре цифры и подтвердите кнопкой "ОК". Во избежание возможных ошибок ПИН-кода необходимо его повторно ввести и подтвердить.

Если эти два ввода совпадают, появляется экран "Зоны блокировки".

Зоны блокировки: Выберите зоны для блокировки PIN-кодом.

• Заблокировать настройки: включается автоматически в момент генерации PIN-кода. Пользователи получают доступ в меню настроек только с помощью PIN-кода. Выключение уделяет текущий PIN-код.
  • + Блокировать главное меню: пользователи получают доступ в главное меню только с помощью PIN-кода
  • + Блокировать заданное значение: температура воды на выходе из крана установлена на текущее значение и может быть изменена только PIN-кодом. Пользовательские профили, приложения и режим ECO также можно изменить только PIN-кодом.

Яркость "Brightness": Яркость дисплея можно уменьшить, например для экономии электроэнергии. Яркость может установить отдельно для нормального режима работы и режима ожидания.

• Эксплуатация 5 - 100 %
- Режим ожидания 0 - 100 % (0 % = дисплей ВЫКЛ)

Настройка для режима ожидания активируется только через 1,5 минуты.

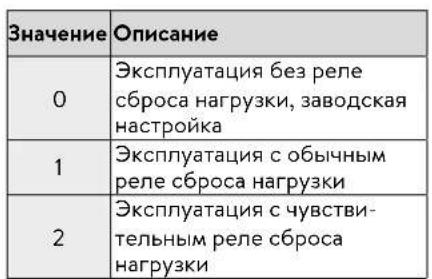

Значение Описание 0 Эксплуатация без реле сброса нагрузки, заводская настройка 1 Эксплуатация с обычным реле сброса нагрузки 2 Эксплуатация с чувстви- тельным реле сброса нагрузки

Звук "Sound": Включить и выключить звуки

Примечание: сигналы тревоги и уведомления нельзя отключить.

Сброс нагрузки (экспертный режим) "Load Shedding": При подключении дополнительных устройств трехфазного тока к фазовому проводу I, можно подключить реле сброса нагрузки для проточных водонагревателей с электронным управлением (CLAGE артикул 82250). Реле обеспечивает безопасную эксплуатацию проточного водонагревателя и снова включает другие потребители только после окончания нагрева.

Нажав <или>, можно установить значение 0,1 или 2.

2. Применение

Сначала необходимо выбрать режим 1 и проверить правильное функционирование реле сброса нагрузки при небольшой мощности водонагревателя (заданная температура 35 °C и малый объем воды). Если реле сброса нагрузки работает нестабильно, то необходимо выбрать режим работы 2.

Термическая обработка "Thermal Treatment": С помощью этой функции можно поддерживать термическую обработку водонагревателя и трубопроводной сети вместе с сантехнической арматурой. Это не заменяет теплового обеззараживания воды согласно общим техническим правилам.

• Нажмите "ОК", чтобы начать цикл обработки. При этом установится заданная температура 70 °C. Если водонагреватель предназначен для подачи воды в душ, то эта функция обработки заблокирована.
• Чтобы нагреть воду во всем трубопроводе вплоть до смесителя, откройте кран не менее, чем на три минуты.
• Цикл обработки завершается при уменьшении заданного значения температуры или через 30 секунд при отсутствии потока воды.
• Количество циклов обработки, а также их суммарная продолжительность и объемный расход сохраняется.

Примечания:

Убедитесь, что никто не пострадает от повышенных температур, и что установка выдержит нагрузку.

Водозаборная арматура и вытекающая вода сильно нагреваются! Не вдыхайте образующийся при этом водяной пар!

Settings
Flow Limit	< AUTO >
Factory Settings	>
Initialize Statistics	>
Devices	>
Software Info	>

Factory Settings

Restart Device

Factory Reset

Reset User Settings

Software Info
Version	1.4.2
Imprint	>
Open Source Licenses	>
Expert Mode	OFF

Максимальный расход воды "Flow Limit": на этом экране можно задать характеристики для ограничения объемного расхода воды.

Опции для настройки:

"OFF" без ограничения расхода воды (приводной клапан выключен)

"AUTO" автоматическая корректировка, т.е. объемный расход ограничен таким образом, что достигается необходимая температура

"ECO" объемный расход ограничен макс. на 8,0 л/мин

напр.: "9,0" Ограничение до произвольного значения от 4,5 л/мин до 25 л/мин

Примечание: если в меню "Экономия" включена функция ECO, то расход автоматически устанавливается на значение для режима ECO. При изменении расхода воды оключается функция ЭКО.

Заводские настройки "Factory settings": Все измененные значения можно сбросить до заводских настроек.

• Перезапуск устройства: Эта функция возвращает температуру к заводским настройкам и перезапускает прибор
• Сброс настроек до заводских значений: Удаляет все записи, сделанные пользователем, включая статистику.
• Сброс пользовательских настроек: удаляет все созданные пользовательские профили.

Синхронизировать статистику "Synchronize statistics": эта функция позволяет удалить все ранее собранные статистические данные. Удаленные данные невозможно восстановить.

Устройства "Devices": Здесь выполняются все настройки для работы с приложением и включения DSX-Touch в сеть Wi-Fi. Дополнительную информацию см. в Главе: 4. Приложение CLAGE App "Smart Control" на странице 223.

Сведения о программном обеспечении "Software Info": Здесь можно просмотреть информацию об операционной системе, выходных данных и лицензиях. Здесь также можно активировать "Экспертный режим". В экспертном режиме имеется доступ к чувствительным системным настройкам и функциям.

2. Применение

< User Add User Andreas Maria

Пользователи "User"

Макс. восемь пользователей могут вводить свои имена и выбирать собственный аватар для профиля. Он появляется с указанием первых букв названия на главном экране управления.

Здесь любой пользователь может задать и сохранить свои пользовательские температуры для различных режимов эксплуатации.

Нажав +, можно добавить дополнительные профили. С помощью символа карандаша можно отредактировать созданные профили. Нажатие на × удаляет соседний пользовательский профиль.

Savings Electr. Tariff (€/kWh) 0.28 Water Tariff (€/m²) 4.00 Eco Settings OFF

Экономия "Savings"

Здесь можно задать параметры для расходов в статистике потребления воды и электроэнергии, а также включить / выключить режим ЕСО. В меню "Настройки" можно выбрать символ денежной единицы.

Стоимость электроэнергии (руб/кВтч): Укажите стоимость электроэнергии конкретного поставщика.

Стоимость водоснабжения (руб/м³): Укажите стоимость водоснабжения конкретного поставщика.

Настройки ЕСО-режима: В режиме ЕСО температура воды ограничена до значения, при котором энергия сберегается при всех режимах работы (

Рукомойник = 35°C, Душ = 38°C, Ванна = 40°C, Горячая вода = 48°C).

Объемный расход ограничен до 8 л/мин.

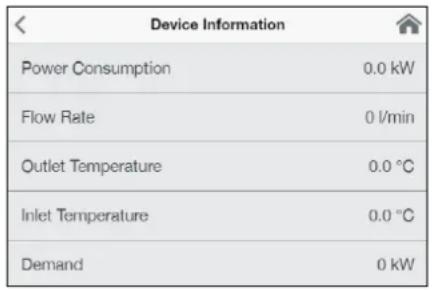

Здесь перечислены все текущие состояния и сведения о водонагревателе. Прокручивая меню, можно просмотреть различные справочные данные.

Максимальная мощность

Если полной мощности проточного водонагревателя не хватает для нагрева вытекающей из крана воды, то регулирующий клапан автоматически ограничивает расход таким образом, чтобы была достигнута заданная температура.

Заключительный нагрев

При эксплуатации с предварительно нагретой водой (например, с помощью солнечных энергетических установок) необходимо следить, чтобы температура на входе не превышала 70 °C.

Если при эксплуатации с предварительно нагретой водой температура воды на входе не должна быть больше заданного значения, то мощность нагревателя не задействуется. На главном экране управления отображается символ ⚙️.

Как снизить энергопотребление

Установите нужную температуру на приборе и откройте кран горячей воды смесителя. Если вы почувствуете, что вода слишком горячая, не открывая крана холодной воды уменьшите значение температуры на приборе. В противном случае будет бесполезно расходоваться часть энергии, затраченной на нагрев воды. Кроме того, температура воды, поступающей в кран холодного водоснабжения, не регулируется электроникой прибора, так что в этом случае невозможно обеспечить постоянный уровень необходимой температуры.

2. Применение

Деаэрация после техобслуживания

Данный водонагреватель оснащен автоматической функцией предотвращения образования воздушных пробок, обеспечивающей невозможность возникновения ситуаций отсутствия воды в приборе во время его работы. Тем не менее, перед первым использованием прибора необходимо выполнить процедуру деаэрации. Каждый раз после полного слива воды из прибора (например, перед проведением сантехнических работ или ремонта водонагревателя) перед тем, как продолжить эксплуатацию прибора, необходимо выполнить процедуру деаэрации.

1. Отключите проточный водонагреватель от электросети (напр., выключив предохранитель).
2. Выкрутите регулятор струи из выпускной арматуры и откройте кран холодного водоснабжения, чтобы промыть трубы и избежать загрязнения прибора и регулятора струи.
3. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из подводки и прибора не выйдет весь воздух.
4. Только после этого можно восстановить подачу напряжения на прибор и установить регулятор струи на место.
5. Прибор начнет работать приблизительно через 10 секунд после открытия крана.

Чистка и уход

• Для чистки пластиковых поверхностей и арматуры достаточно использовать влажную ткань. Запрещается использовать абразивные и хлоросодержащие чистящие средства и растворители.
• Для обеспечения беспрепятственного выхода воды следует регулярно раскручивать и чистить аэратор-распылитель, установленный в изливе смесители, и лейку душа. Чтобы обеспечить безотказное и безопасное функционирование прибора, каждые три года рекомендуется вызывать компетентного специалиста для проверки электронных и сантехнических компонентов.

3. Пульт дистанционного радиоуправления

1 2 ECO MAX 38.5 CLAGE

Технические характеристики

Тип Пульт дистанционного радиоуправления FX 3
Рабочая нагрузка 3 В
Тип батареи 2х ААА щелочная	1)
Класс защиты IP 20
Радиус действия 10 метров со стеной
Мощность излучения ≤ 8 мВт
Диапазон частоты сигнала 2,4 – 2,4385 ГГц
Излучение радиосигнала без направления
Документация о допуске	Europe EN 300 328 / CE

1) Нельзя использовать перезаряжаемые батареи (аккумуляторы)

Рисунок А. Монтаж с помощью клейкой ленты

Рисунок В. Установка с помощью дюбелей и винтов

1 2 42° 70

Монтаж настенных кронштейнов

• Перед установкой настенного кронштейна убедитесь, что в этом месте пульт ДУ защищен от брызг воды, и проточный водонагреватель находится в радиусе действия его радиосигнала.
- Стенной кронштейн пульта ДУ можно закрепить на прочной поверхности (напр., плитке) с помощью клейкой ленты, как показано на Рис. А (для чего необходимо снять защитную пленку), либо на стене с помощью соответствующих дюбелей (диаметром 4мм) и винтов (Рис. В).
- Монтируя пульт с помощью клейкой ленты, следите, чтобы поверхность для монтажа была сухой, без следов жира и мыла.
- При использовании клейкой ленты невозможно изменить расположение пульта после его фиксации, так как клей обладает очень высокой адгезионной прочностью. Поэтому во время приклеивания следите за точным выравниванием пульта по горизонтали.
• Пульт ДУ удерживается на настенном кронштейне магнитом.
- Не подносите кредитные карты или иные другие карты с магнитной полосой близко к пульту ДУ и настенному кронштейну. Их встроенные магниты могут повредить магнитную полосу в таких картах.

Ввод в эксплуатацию

Выполните настройки параметров мощности, включите водонагреватель, и только после этого вставьте батареи в пульт ДУ.

Повторная регистрация пульта ДУ в водонагревателе

1. Убедитесь, что питание водонагревателя включено (предохранители).
2. После установки аккумулятора на устройстве дистанционного управления на короткое время отобразятся все символы. Затем отобразится «8А» и уровень заряда аккумулятора в процентном выражении, и индикация переключится на ввод PIN-кода "P1".
3. Четыре цифры PIN-кода вводятся последовательно, и отображаются как Р1-PЧ. С помощью и можно изменить текущую цифру. При нажатии на ① происходит переход к следующей цифре. При вводе РЧ и при нажатии на ① PIN-код сохраняется.
4. "Введите первые четыре знака Bluetooth-PIN и подтвердите нажатием на①PIN-код указан на заводской табличке проточного нагревателя или рядом с ней."
5. После ввода PIN-кода устройство дистанционного управления автоматически подключается к проточному нагревателю, в процессе входа в систему отображается «д 1».
6. После установления соединения дисплей дистанционного управления переключается в режим индикации заданных значений.

В случае неудачной регистрации на дисплее через 45 секунд появится указание "Е I". Пульт ДУ завершает попытку регистрации и переходит в режим энергосбере жения. Нажмите любую кнопку, чтобы перезапустить процесс регистрации.

3. Пульт дистанционного радиоуправления

Примечания:

• В случае неудачной попытки регистрации пульта ДУ или потери радиосигнала сохраняется последнее установленное значение температуры.
• В случае продолжительного разрыва соединения выполните повторный вход систему. Для этого нажмите одновременно четыре кнопки на пульте и удерживайте в течение пяти секунд.

Управление

Пульт ДУ обеспечивает следующие функции:

1. Клавиши выбора температуры

С помощью клавиш и можно поэтапно снижать или увеличивать нужную температуру.

Примечание: Если индикация температуры устанавливается с помощью клавиши — на “--”, проточный водонагреватель отключает функцию нагрева.

2. Кнопки программирования

Чтобы сразу перейти к заданной температуре, можно кратковременно нажать кнопки ① , ② есть не требуется несколько раз нажимать и - +

Для программы ① завод-изготовитель установил температуру 35 °C, а для ②48 °C. Программным кнопкам можно присвоить пользовательские значения:

• С помощью кнопок — и выберите нужную температуру воды.
- Нажмите программную кнопку ① или ② удерживайте ее в течение мин. 2 секунд, чтобы сохранить текущую температуру.

3. Перезапуск и статус аккумулятора

Нажмите и удерживайте клавиши — и + в течение 2 секунд, чтобы перезапустить дистанционное управление.

На короткое время отобразятся все символы, а затем отобразится индикатор аккумулятора "Ф".

4. Информационное меню

Нажмите и удерживайте программируемые клавиши ① и ② в течение 5, чтобы открыть информационное меню.

Коротким нажатием на ①или ②перемещайтесь по индикации вперед и назад. При длительном нажатии на ① и ② происходит выход из меню.

Индикация меню:

In Индикатор для информационного меню
ВЯ Текущая емкость аккумулятора в процентах
Ег Текущее состояние ошибки
E : Температура воды в подводящей магистрали в °C
Ео Температура воды в отводящей магистрали в °C
EL Максимально настраиваемая температура в °C
FL Текущий расход воды в л/мин
Ро Текущая потребляемая мощность в кВт
PP Текущая потребляемая мощность в процентах
PL Максимальная мощность устройства в кВт
СЯ Значение калибровки
r5 Мощность сигналов в процентах
п 1 Версия ПО цифра 1
п2 Версия ПО цифра 2
n3 Версия ПО цифра 3
Р 1 Цифры 1 и 2 сохраненного Pin-кода
РЭ Цифры 3 и 4 сохраненного Pin-кода

3. Пульт дистанционного радиоуправления

Экраны дисплея

Режим энергосбережения ЕСО

Символ уседывает, что проточный водонагреватель работает с энергосбере- гающими настройками. Это означает, что в настоящее время энергия расходуется в диапазоне энергосбережения в зависимости от выбранной температуры и объем- ного расхода воды.

Максимальная мощность MAX

Если полной мощности проточного водонагревателя не хватает для нагрева воды, то на дисплее FX 3 будет отображено MAX

Режим с предварительно нагретой водой

Если при эксплуатации с предварительно нагретой водой температура воды на входе не должна быть больше заданного значения, то мощность нагревателя не задействуется. На дисплее отображается символ ⚙️

Правила техники безопасности

• Если пульт ДУ неисправен, немедленно извлеките из него батареи.
• Не допускайте попадания воды на пульт ДУ.
• Из разряженных батарей может выпечь электролит и повредить пульт ДУ. Поэтому батареи необходимо заменить сразу же, как только на дисплее загорится символ батареи, или пульт перестает реагировать на нажатие кнопок.
• Если пульт ДУ не используется в течение длительного времени, батареи необходимо извлечь.
• Если отсутствует радиосвязь, вода нагревается до ранее заданной температуры.

Замена батареи

Замените разряженные батареи ААА на новые, как только загорится символ

• Нельзя использовать перезаряжаемые батареи (аккумуляторы)!
• Одноразовые батареи нельзя перезаряжать.
• Не допускается использовать вместе различные типы батарей, а также одновременно новые и использованные батарей.
• При установке батареи соблюдайте правильную полярность.

Утилизация

Батареи могут содержать вещества, опасные для окружающей среды. Поэтому использованные батареи необходимо утилизировать в соответствующих пунктах сбора. Их нельзя выбрасывать вместе с обычными бытовыми отходами.

По окончании срока службы пульта необходимо утилизировать батареи отдельно от остальной части водонагревателя.

4. Приложение CLAGE "Smart Control"

A

Приложение Smart Control можно подключить к DSX Touch через Bluetooth или Wi-Fi.

1. Убедитесь, что проточный водонагреватель подключен к сети электропитания.
2. Установите приложение на планшет / смартфон. Для этого найдите приложение "CLAGE Smart Control" в Apple AppStore или Google Playstore и установите это приложение. Не включайте это приложение сразу после установки.

Подключение по Bluetooth

1. Активируйте функцию Bluetooth на планшете / смартфоне.
2. Запустите приложение Smart Control и ответьте утвердительно на все контрольные вопросы.

Примечание: Обработка данных о местоположении не производится. Согласно новым директивам для всех приложений для платформы Android с функцией Bluetooth необходимы активация и подтверждение функции местоположения.

1. При первой активации приложения появляется соответствующее указание. Щелчком по "ОК" выполняется переход к ручной настройке в конфигурации устройства "А" (путь по меню: Главное меню → Настройки → Устройства). Щелчком по кнопке "Demo" можно перейти к ознакомлению с управлением приложением. Для выхода из меню нажмите (Главное меню → Настройки → Устройства).
2. Выберите "Bluetooth Interface" и щелкните по кнопке "Поиск устройств..."
3. После этого будет выполнено сканирование всех найденных устройств Bluetooth, и отобразится их список "В". Имя устройства состоит из сокращен ного обозначения модели и последних 4 знаков серийного номера. Если ваше устройство отсутствует в списке, повторите процедуру сканирования.
4. Выберите свое устройство и подтвердите нажатием на "ОК".
5. Введите вручную Bluetooth-PIN или отсканируйте QR-код. Указаны на фирменной табличке под щитком в нижней части проточного нагревателя.
6. После этого устройство подключится к вашему смартфону / планшету. Проверьте функцию путем изменения температуры с помощью смартфона / планшета. На дисплее должно то же значение.

Подключение через Wi-Fi

Управление с помощью умного динамика, например Amazon Alexa, возможно только, если DSX Touch подключен в качестве клиента к сети с выходом в Интернет.

• Подключайте водонагреватель к информационным онлайн-ресурсам, только если сетевое соединение защищено брандмауэром. Таким способом вы защитите свой водонагреватель от доступа посторонних лиц.

• Защитите устройство от несанкционированного доступа с помощью надежного пароля для Wi-Fi. Он должен состоять из букв, цифр и специальных символов и не являться обычным словом из словаря.

• Перейдие в конфигурацию прибора (Главное меню → Настройки → Приборы), выберите сервер DSX и нажмите на кнопку «Дополнительно».

• Во вкладке "Сеть" перечислены все сети, найденные в пределах радиуса действия. Нажмите SSID, чтобы выбрать свою домашнюю сеть. Если SSID домашней сети скрыт, то на время выполнения конфигурации его необходимо переключить в режим "видимый".
• Затем введите свой пароль Wi-Fi в соответствующей строке и нажмите "Применить".
• DSX Touch обновит настройки Wi-Fi и выполнит вход в маршрутизатор с введен ными данными доступа. В этой же сети должен находиться планшет / смартфон.
• Включите приложение Smart Control и нажмите кнопку "ОК" для подтверждения входа в первоначальные настройки.

4. Приложение CLAGE "Smart Control"

1. Выполняется вход в конфигурацию прибора. Здесь можно проверить установку. Для этого выберите сервер DSX и нажмите кнопку "Соединение...". На экране должен появиться следующий текст: "Можно использовать домашний сервер".

Примечание: Несколько секунд задержки является нормальным явлением и зависит от инфраструктуры сети и загруженности Wi-Fi.

Конфигурация "Точка доступа"

Если вы хотите использовать DSX Touch в качестве автономной точки доступа, то необходимо задать собственный надежный пароль для защиты от несанкционированного доступа:

1. Перейдие в конфигурацию прибора (Главное меню → Настройки → Приборы), выберите сервер DSX и нажмите на кнопку «Дополнительно».
2. Нажмите "Режим работы" и перейдите в режим "Accesspoint".
3. В строке SSID введите свой SSID, а в строке пароля - надежный пароль. Он должен состоять из цифр и букы и содержать не менее 8-ми символов.
4. Подсоедините свой планшет или смартфон к DSX Touch. Для этого введите в настройках WI-FI своего планшета или смартфона только что выбранные данные доступа.
5. Включите приложение Smart Control и нажмите кнопку "ОК" для подтверждения входа в первоначальные настройки.
6. Выполняется вход в конфигурацию прибора. Здесь можно проверить установку. Для этого выберите сервер DSX и нажмите кнопку "Соединение...". На экране должен появиться следующий текст: "Можно использовать домашний сервер".

Примечание: Если вы забыли пароль, пожалуйста, свяжитесь с сервисной службой производителя.

Активировать/деактивировать Wi-Fi

Перейдите к конфигурации устройства, выберите DSX server и коснитесь "Advanced" (Дополнительно). Нажав на кнопку, вы можете включить/выключить WLAN.

4. Приложение CLAGE "Smart Control"

Обновление программного обеспечения

Обновление управляющего приложения

Для надежного и безотказного управления DSX Touch рекомендуется использовать последнюю версию программного обеспечения.

Если доступна новая версия управляющего приложения, то она будет отображена в магазине приложений.

• Обновление в устройствах iOS: Чтобы выполнить обновление, перейдите на вкладку "Обновления" в AppStore и нажмите кнопку "Обновить" справа от управляющего приложения.
• Обновление в устройствах с Android: Чтобы выполнить обновление, выберите приложение "Smart в Google Playstore и нажмите кнопку "Обновить".

Обновление программного обеспечения DSX Touch

Примечание: во время обновления программного обеспечения DSX Touch не отключайте водонагреватель от источника питания.

• Для обновления DSX Touch требуется подключение к сети Wi-Fi с доступом в Интернет.
• Во время обновления проточный водонагреватель не будет нагревать воду в течение нескольких минут.
• Текущую версию программного обеспечения можно просмотреть на экране "Сведения о программном обеспечении" во вкладке "Настройки" главного меню.
• Перейдите в конфигурацию водонагревателя: (Главное меню - Настройки - Устройства).
• Нажмите на DSX Server, который необходимо обновить.
• Выберите "Программное обеспечение", затем "Установить обновление" и подтвердите полученное сообщение.
• Подождите 10 минут до перезагрузки панели управления и проверьте работу DSX Touch.
  Если не получилось обновить версию ПО после нескольких попыток, необходимо обратиться в сервисную службу производителя.

Применение

В приложении можно также управлять всеми функциями, описанными в Главе 2 "Применение".

5. Устранение неисправностей самостоятельно и с помощью сервисной службы

Ремонтные работы должны осуществляться исключительно уполномоченным специалистом.

Если вы не можете решить проблему своими силами с помощью данной таблицы, обратитесь в службу работы с клиентами или авторизованную организацию, осуществляющую обслуживание наших изделий в вашей стране. Пожалуйста, будьте готовы сообщить идентификационные данные вашего прибора.

Дистрибьютор в России:

ООО „Эко-проект“

129343, г. Москва,

ул. Уржумская, 4/2

Тел.: [phone]

Факс: [phone]

Эл. почта: [e-mail]

Интернет: www.clage-russia.ru

CLAGE GmbH

Германия

21337 Люнебург

Пирольвег 4

Тел.: [phone]

Эл. почта: [e-mail]

Интернет: www.clage.de

Проточный водонагреватель является надежным изделием, прошедшим многоступенчатую процедуру контроля качества перед отгрузкой покупателю. Тем не менее, возможность возникновения мелких неисправностей не исключается. В этом случае сначала выключите и включите предохранитель для перезапуска электроники. Затем попытайтесь устранить проблему с помощью следующей таблицы. Это позволит избежать ненужных расходов, связанных с вызовом специалиста.

DSX Touch
Неисправность Причина	Способ устранения
Вода не нагревается,сенсорный дисплейне загорается[IMAGE]	Сработал главный пред-дохранитель	Замените или включите предо-хранитель
	Сработало предохрани-тельное реле давления	Сообщите в сервисную службу
На экране появляетсясимвол неисправно-сти	Устройство обнаружилонеисправность	Выключите и снова включитепредохранители. Если сообщение об ошибке не исчезнет,сообщите об этом в сервиснуюслужбу.
Напор горячей водыуменьшается	Грязь или известковыеОтложения в выпускнойарматуре	Очистите лейку душа, регуля-тор струи и сетчатые фильтры
	Грязь или известковыеОтложения в сетчатомфильтре грубой очистки	Вызовите специалиста сервис-ной службы для очистки сетча-того фильтра
	Объемный расход водыограничен	Отключите режим ECO и максимальный расход
Выбранная температу-ра не достигнута	Объемный расход водыслишком большой	(Снова) активируйте приводнойклапан в меню "Максимальныйрасход воды".
	Разбавляется холоднойводой в смесителе	Откройте только кран горячейводы, установите температуру,проверьте температуру воды навыходе из крана
Все или некоторыесенсорные кнопки нереагируют на нажатие	Стекло дисплея мокрое	Протрите дисплей насухо мяг-кой тканью
Приложение не нахо-дит DSX Touch	Сбой электропитанияDSX Touch	Замените или включите предо-хранители
	Устройство за преде-лами радиуса действияWi-Fi	Установите планшет / смартфонближе к точке доступа (маршру-тизатору или DSX Touch).
	Wi-Fi на планшете /смартфоне отключен(режим полета)	Включить Wi-Fi
	Планшет / смартфон иDSX Touch находятся вразных сетях Wi-Fi	Wi-Fi ВКЛ Изменить настройкипланшета / смартфона

Пульт ДУ FX3
Неисправность Причина	Способ устранения
На экране появился символ "Батарея"	Батареи пульта ДУ разряжены	Вставьте две новые батареи типа AAA в пульт ДУ
Устройство не реагирует на пульт дистанционного управления	Пульт находится за пределами радиуса действия	Поднесите пульт ДУ ближе к водонагревателю, нажмите кнопку
Индикация "Е2"	Несколько раз введен неправильный PIN	Подождите несколько минут, затем нажмите все четыре клавиши на 5 секунд и введите правильный PIN
Индикация "Е9"	Ошибка соединения	При повторном возникновении замените аккумуляторы, обратитесь в сервисную службу

1. Паспорт изделия соответствует требованиям нормативных документов EC - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE	DSX Touch	5V-270P-3H	S	A	38	484	60	15

Пояснения

a	Название или торговая марка
b.1	Обозначение устройства
b.2	Тип устройства
c	Профиль нагрузки
d	Класс Энергоэффективность нагрева воды
e	Энергоэффективность водяного отопления
f	Годовое потребление электроэнергии
g	Альтернативный профиль нагрузки, соответствующая энергоэффективность водяного отопления и соответствующее годовое потребление электроэнергии, если таковое имеется
h	Настройки температуры регулятора температуры водонагревателя
i	Уровень звуковой мощности в помещении

Дополнительные примечания

[КС28]	Все специальные меры предосторожности, которые необходимо соблюдать при монтаже, вводе в эксплуатацию, эксплуатации и техническом обслуживании водонагревателя, приведены в инструкции по эксплуатации и монтажу.
[ТХКД]	Все приведенные данные были определены на основе спецификаций европейских директив. Различия в информации о продукте, приведенной в других источниках, основаны на различных условиях испытаний.
	Потребление энергии определялось в соответствии со стандартизированной процедурой в соответствии со спецификациями ЕС. Реальное потребление энергии прибором зависит от конкретного применения.

Руководство по монтажу

1. О630р

RU Нижняя часть вкл. датчик утечки Термопредохранитель (STB) Датчик температуры Обратный клапан Датчик расхода Нагревательный элемент Датчик температуры предохранительным реле давления (SDB) Выпускной патрубок Соединение для подключения к линии ГВС Сточной кронштейн Лицевая панель DSX Touch Соединительный патрубок Крышка печатной платы Серводвигатель с электроникой Печатная плата Радиомодуль Серводвигатель Клеммная колодка Сенсорный дисплей с поддержкой панели управления Впускной патрубок Фильтр тонкой очистки Соединение для подключения к линии XBC Корпус Брызгозащитный рукав Резьбовые соединительные ниппели ½ дюйма Проходная изоляционная втулка

2. Технические характеристики

Тип DSX Touch
Класс энергоэффективности A *	1
Номинальная мощность / номинальный ток	18 кВт..27 кВт (26А..39А)
Выбранная мощность / ток	18 кВт / 26А	21 кВт / 30А	24 кВт / 35А	27 кВт / 39А
Электроподключение	3~ / PE 380..415 В ~			3~ / PE 400 В ~
Минимально допустимое сечение кабеля1)	4,0 мм2	4,0 мм2	6,0 мм2	6,0 мм2
Горячая вода (л/мин)2)макс. при Δt = 28 Кмакс. при Δt = 38 К	9,26,8	10,77,9	12,39,0	13,810,2
Номинальный объем 0,4 л
Рабочее давление 1,0 МПа (10 бар)
Тип подключения	закрытый / открытый
Система нагрева	Спиральный нагревательный элемент IES®
При 15 °C:Удел. сопротивление водыУдел. электропроводность	≥ 1100 Ωсм≤ 90 мС/м
Температура воды на входе	≤ 70 °C
Включение при объемном расходе -макс. объем. расходе	1,5 л/мин – автоматический3)
Потеря давления	0,08 бар при 1,5 л/мин 1,3 бар при 9,0 л/мин
Температурный диапазон	20 – 60 °C [70 °C]
Подключение подводки	G 1⁄2"
Вес (заполненного прибора)	4,5 kg
Диапазон частоты Wi-Fi	2,412 – 2,472 ГГц (802.11b/g/n)
Мощность передачи Wi-Fi	≤ 100 мВт
Диапазон частоты Bluetooth	2,4 – 2,4385 ГГц
Мощность передачи Bluetooth	≤ 8 мВт
Отражение радиосигнала	без направления
Радиус действия	10 метров со стеной
Класс защиты VDE	I
Тип защиты	[075x] [х36н] IP25 CE

*) Данная характеристика отвечает требованиям регламента EC №812/2013

1) Максимально применимый размер кабеля составляет 10 мм² в электрическом подключении сверху

2) Смешанная вода

3) Регулируется электроникой с учетом заданной температуры и температуры холодной воды

3. Окружающая среда и утилизация

Данное изделие изготовлено с нейтральным уровнем эмиссии согласно Scope 1 + 2. Для эксплуатации с аналогичным воздействием на климат рекомендуется использовать только электроэнергию из возобновляемых источников.

Прибор изготовлен из высококачественных материалов и деталей многократного использования. Обратите внимание: электротехнические устройства по окончанию срока службы должны утилизироваться отдельно от хозяйственно-бытовых отходов. После эксплуатации отнесите это устройство в муниципальный пункт сбора, который сдает использованные электронные устройства в утилизации. Это поможет предотвратить возможное негативное воздействие на здоровье людей и окружающую среду. За информацией о местонахождении ближайших пунктов сбора отработавших электротехнических устройств обращайтесь к местным властям.

Корпоративным клиентам: По вопросам утилизации своего оборудования связывайтесь с местным дилером или поставщиком.

4. Габариты

170 468 363 56 100

Габариты в мм

239 96

5. Монтаж

CLAGE Lüneburg DIN 4109 PA-IX 16952/I MPA NRW.

В соответствии с национальными нормативными требованиями получено свидетельство об испытаниях на уровень шума.

Необходимо соблюдать следующие нормативные положения:

• Например VDE 0100
  • EN 806
• Монтаж должен проводиться с соблюдением требований стандартов страны эксплуатации и нормативов местного предприятия электро- и водоснабжения.
• Паспортные данные и технические характеристики.
• Монтаж должен выполняться с помощью инструментов, предназначенных для конкретных работ и находящихся в исправном состоянии.

Место монтажа

• В помещении, где предполагается установить водонагреватель, нельзя допускать минусовых температур.
• Устройство должно быть настенным и должно быть установлено с водяными штекерами вниз или альтернативно в поперечном направлении с оставленными водяными штекерами.
• Прибор имеет класс защиты IP25 и может монтироваться в защитной зоне 1 в соответствии с VDE 0100 часть 701 (IEC 60364-7).
• Во избежание теплопотерь рекомендуется устанавливать прибор как можно ближе к водоразборной точке.
• Должен быть обеспечен доступ к прибору для проведения техобслуживания.
• Применение пластиковых труб возможно, только если они соответствуют требованиям DIN16893, серия 2.
• Удельное гидравлическое сопротивление должно быть не меньше 1100 Ω см при 15 °C. Удельное сопротивление можно узнать у вашего предприятия водоснабжения.
• Чтобы обеспечить надежную радиосвязь и оптимального радиуса действия пульта ДУ, не располагайте водонагреватель рядом с металлическими поверхностями.

5. Монтаж

Комплектующие для монтажа

Для монтажа в сложных условиях имеются следующие комплектующие:

Монтажный комплект RDX 3

(Kat. No. 36100)

Этот монтажный комплект позволяет устанавливать проточный водонагреватель, если электрический кабель выходит из стены под водонагревателем.

При использовании монтажного комплекта класс защиты IP меняется с IP25 на IP24.

Комплект дополнительных принадлежностей VDX

(Кат. № 34120) – требуется RDX / RDX 3!

Данный комплект позволяет смонтировать прибор в ситуациях, когда трубы подводки выходят из стены со смещением или в другом порядке, либо когда они выходят под углом к прибору. Кабель электропитания может выходить из стены в любом месте под прибором или проводка может быть проложена открытым способом.

Комплект дополнительных принадлежностей UDX

(Кат. № 34110) – требуется RDX / RDX 3! –

Данный комплект позволяет смонтировать прибор в ситуациях, когда подводка заканчивается над прибором. Кабель электропитания может выходить из стены в любом месте под прибором или проводка может быть проложена открытым способом.

5. Монтаж

12 G 1/2" 100

тёплый холодный

Монтаж настенных кронштейнов

Примечание: Если данный водонагреватель устанавливается вместо традиционного проточного водонагревателя, сверлить отверстия для стенного кронштейна не потребуется, поэтому шаг 2 нужно пропустить.

Тщательно промойте трубы перед их монтажом для удаления из них загрязнений.

1. Торцовым ключом для внутреннего шестигранника 12 мм вкрутите соединительные ниппели в выводы в стене. Прокладки должны быть полностью накручены на резьбу. Полностью закрученный ниппель должен выступать над поверхностью стены как минимум на 12 – 14 мм.
2. Приложите разметочный шаблон из комплекта поставки к стене и выровняйте его таким образом, чтобы отверстия в шаблоне совпадали с соединениями. Отметьте точки для сверления отверстий с помощью шаблона. Просверлите отверстия сверлом 6 мм. Вставьте дюбели из комплекта поставки.
3. Откройте корпус нагревателя. Для этого стяните заглушку вниз и ослабьте центральный винт панели.
4. Ослабьте гайку с накаткой на настенном кронштейне, затем снимите и при- крутите его к стене. Смещение или неровность плитки до 30 мм можно ком- пенсировать распорными втулками из комплекта поставки. Распорные втулки устанавливаются между стеной и стенным кронштейном.

Установка соединительных тройников

Примечание: Закручивайте накидные гайки с осторожностью, чтобы не повредить фитинги и трубы.

• Как показано на рисунке, установите тройник с накидной гайкой и прокладкой 12 дюйма на вывод линии XBC.
• Установите тройник с накидной гайкой и прокладкой 12 дюйма на вывод линии ГВС.

5. Монтаж

- В зависимости от условий установки кабель питания может подходить к прибору сверху и/или располагаться на поверхности стены. В этом случае перед установкой обязательно выполните шаги 1 - 3, описанные в главе "Электрическое подключение" в разделе "Электрическое подключение сверху".

1. Установите прибор на стенной кронштейн так, чтобы резьбовой стержень кронштейна зашел в отверстие прибора. При необходимости, можно немного изменить положение резьбового стержня стенного кронштейна. При этом монтаж подводки должен осуществляться без применения силы.
2. Наверните пластиковую гайку с накаткой на резьбовую шпильку настенного кронштейна.
3. Прикрутите к фитингам две накидные гайки 38 дюйма соединительных патрубков прибора с прокладкой 38 дюйма в каждой.

1. Откройте подачу воды в линии ХВС и медленно переведите запорный вентиль (а) в соответствующем соединительном тройнике в положение "открыто". Проверьте все соединения на предмет герметичности.
2. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из подводки и прибора не выйдет весь воздух.

5. Монтаж

Рисунок А.

Монтаж с помощью клейкой ленты

Установка с помощью дюбелей и винтов

Монтаж настенного кронштейна для пульта ДУ

• Перед установкой настенного кронштейна убедитесь, что в этом месте проточный водонагреватель находится в радиусе действия радиосигнала пульта ДУ.
- Стенной кронштейн пульта ДУ можно закрепить на прочной поверхности (напр., плитке) с помощью клейкой ленты, как показано на Рис. А (для чего необходимо снять защитную пленку), либо на стене с помощью соответствующих дюбелей (∅ 4 мм) и винтов (Рис. В).
- Монтируя пульт с помощью клейкой ленты, следите, чтобы поверхность для монтажа была сухой, без следов жира и мыла.
- При использовании клейкой ленты невозможно изменить расположение пульта после его фиксации, так как клей обладает очень высокой адгезионной прочностью. Поэтому во время приклеивания следите за точным выравниванием пульта по горизонтали.
- Пульт ДУ удерживается на настенном кронштейне магнитом.
- Не подносите кредитные карты или иные другие карты с магнитной полосой близко к пульту ДУ и настенному кронштейну. Их встроенные магниты могут повредить магнитную полосу в таких картах.

Примечание: не допускается попадания воды на пульт ДУ.

6. Прямое подключение

Примечание: затягивайте накидные гайки с осторожностью, чтобы обеспечить необходимую герметичность, не повреждая фитинги и трубопроводы.

При выполнении открытого монтажа навинтите два резьбовых соединительных ниппеля ½ дюйма вместе с прокладками ½ дюйма на накидные гайки ½ дюйма тройников ГВС и ХВС. Выкрутите обе заглушки ½ дюйма боковых патрубков на тройниках ГВС и ХВС и накрутите их на открытый конец соединительных ниппелей. Затем накрутите тройники ГВС и ХВС вместе с прокладками ¾ дюйма на накидные гайки ¾ дюйма подводящих и сливных трубопроводов.

При прямом подключении рекомендуется устанавливать водонагреватель на расстоянии, показанном на чертеже, используя дистанционные втулки из комплекта поставки. Дюбели 6 мм и винты крепятся надлежащим образом в двух крепежных отверстиях в зоне нижних патрубков.

Раструбные концы труб должны соединяться с боковыми патрубками ½ дюйма тройников ГВС и ХВС вместе с накидными гайками ½ дюйма и прокладками ½ дюйма. Отверстия для труб можно проделать в панели инструментом с тупым концом.

При прямом подключении: установите сетчатый фильтр в линию ХВС!

7. Электрическое подключение

Схема подключений

2 4 6 8 1 A C B L3 L2 L1 PE 3 5 3/P 4 3/PE~ PE L1 L2 L3

1. Электронная схема
2. Нагревательный элемент
3. Предохранительное реле давления
4. Контактная колодка
5. Термопредохранитель

Выполняется специалистом!

Пожалуйста, соблюдайте:

• Например VDE 0100
• Монтаж должен выполняться в соответствии с нормативами и стандартами, действующими в стране эксплуатации прибора, и требованиями местного предприятия энергоснабжения
• Паспортные данные и технические характеристики
• Прибор должен быть заземлен.

Конструктивные требования

• Водонагреватель должен быть подсоединен к стационарно проложенным проводам. Прибор должен быть заземлен.
• Электрические провода не должны иметь повреждений. После завершения электромонтажа не должно быть прямого доступа к электропроводке.
• Электрическое подключение выполняется с использованием многополюсного разъединителя с минимальным размыканием контактов 3 мм на каждый полюс (например, за счет предохранителей)
• Для защиты водонагревателя должен быть установлен предохранительный элемент с током переключения, соразмерным с номинальным током прибора.

Реле сброса нагрузки

При подключении дополнительных устройств трехфазного тока к фазовому проводу L2 можно подключить реле сброса нагрузки для проточных водонагревателей с электронным управлением (CLAGE артикул 82250).

Чтобы изменить режим работы, выполните электрическое подключение, включите водонагреватель и откройте меню настройки. Затем перейдите в пункт меню "Сброс нагрузки". Если пункт меню выделен серым цветом, то необходимо сначала включить экспертный режим во вкладке "Настройки/Программное обеспечение".

Нажав < или > можно установить значение 0,1 или 2.

Затем включите функцию блокировки (см. Главу 8 "Ввод в эксплуатацию", Раздел "Функция блокировки").

Значение	Описание
0 Эксплуатация без реле сброса нагрузки, заводская настройка
1 Эксплуатация с обычным реле сброса нагрузки
2 Эксплуатация с чувствительным реле сброса нагрузки

Сначала необходимо выбрать режим работы "1" и проверить функцию реле сброса нагрузки при малой мощности водонагревателя (заданное значение 35 °C и незначительный объем воды). Если реле сброса давления работает нестабильно, то необходимо выбрать режим работы "2".

7. Электрическое подключение

A

Электрическое подключение снизу

Примечание: при необходимости, клеммную колодку можно перенести в верхнюю часть прибора. Для этого следуйте инструкциям, изложенным в следующем разделе.

Перед подключением водонагревателя к электрической сети убедитесь, что водонагреватель обесточен!

1. Удалите с кабеля оболочку провода приблизительно в 6 см над местом его выхода из стены. Наденьте на кабель брызгозащитный рукав с небольшим отверстием впереди так, чтобы рукав доходил до стены. Это предотвратит попадание воды на электрические провода. Рукав не должен быть поврежден! Обязательно используйте брызгозащитный рукав!
2. Откиньте панель управления вправо.
3. Зачистите изоляцию с отдельных проводов и подсоедините их к клеммам в соответствии со схемой подключения. Водонагреватель должен быть заземлен.
4. Протяните защитный рукав по соединительному кабелю так, чтобы рукав плотно сел в углубление в промежуточной панели. Наденьте фиксатор рукава (А), откиньте панель в исходное положение и защелкните ее.
5. Установите на место лицевую панель и затяните крепежный винт. Затем наденьте заглушку снизу до упора.

Электрическое подключение сверху

Перед подключением водонагревателя к электрической сети убедитесь, что водонагреватель обесточен!

1. Сделайте стандартное отверстие под кабель в намеченном месте (S) в верхней части прибора, надавив с усилием тупым инструментом (например, отверткой). Если электрический кабель проложен открытым способом, вырежьте дополнительное отверстие справа в нижней части корпуса.
2. Сделайте отверстие в брызгозащитном рукаве по сечению соответствующего кабеля. При этом диаметр отверстие должен быть чуть меньше сечения кабеля, чтобы обеспечить оптимальную защиту от воды. Вставьте брызгозащитный рукав в отверстие. Обязательно используйте брызгозащитный рукав!
3. Зачистите конец соединительного кабеля так, чтобы оболочка оставалась на кабеле на протяжении всей длины рукава до входа в водонагреватель. Возьмите устройство одной рукой, а другой рукой заведите кабель в брызгозащитный рукав.
4. Установите устройство на настенном кронштейне так, чтобы резьбовой стержень кронштейна зашел в предусмотренное для этого отверстие на оборудовании. Зафиксируйте водонагреватель.
5. Клеммную колодку для кабеля адаптера прикрутите в верней точке подключения. Протяните кабель адаптера слева по блоку питания и зафиксируйте оба кронштейна на нагревательном блоке.
6. Откройте откидную панель. Другой конец кабеля адаптера подсоедините к нижней клемме согласно схеме подключения. Соблюдайте порядок расположения фазовых кабелей!
7. Зачистите изоляцию с отдельных жил соединительного кабеля и подсоедините их к верхней клемме в соответствии со схемой подключения. Водонагреватель должен быть заземлен.
8. Откиньте панель в исходное положение и защелкните.
9. Установите на место лицевую панель и затяните крепежный винт. Затем наденьте заглушку снизу до упора.

Примечание: Чтобы обеспечить класс защиты от брызг воды IP25, в нижней части устройства должен находиться брызгозащитный рукав.

8. Первое включение водонагревателя

SDB

Перед выполнением электроподключения заполните прибор водой, несколько раз открыв и закрыв кран горячей воды до полной деаэрации.

Для получения максимального потока выкрутите аэратор-распылитель из крана. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из прибора и труб не выйдет весь воздух. Эту манипуляцию нужно проводить не менее одной минуты.

Каждый раз после полного слива воды из прибора (напр., после ремонта прибора или сантехнических работ) необходимо провести вышеописанную процедуру деаэрации.

Если проточный водонагреватель не включается, проверьте термопредохранитель (STB) или реле давления (SDB). Они могли сработать во время транспортировки. Убедитесь, что водонагреватель не находится под напряжением, и при необходимости верните защитный выключатель в исходное состояние.

STB

Multiple Power System MPS ^® :

Номинальная мощность (макс. энергопотребление) составляет 27 кВт / 400 В. Ее можно изменить на 24 кВт, 21 кВт и 18 кВт.

Переключение мощности

Выполняется только компетентным специалистом, в противном случае гарантия аннулируется!

Для первого подключения нагревателя к сети электропитания необходимо установить максимальную мощность нагревателя. Только после установки мощности водонагреватель будет работать в нормальном режиме.

Максимальная мощность водонагревателя зависит от условий по месту его установки. Обязательно учитывайте данные в Таблице "Технические характеристики". В первую очередь это касается сечения электрических кабелей и необходимость установки предохранителя. Также соблюдайте требования DIN VDE 0100.

1. Включите электропитание водонагревателя.
2. При первом включении напряжения питания приблизительно через 40 секунд на сенсорном пульте управления появится меню выбора языка. Выберите нужный язык. Далее выполняется настройка мощности. В противном случае выполните действия, описанные в Разделе "Повторный ввод в эксплуатацию".
3. В зависимости от условий в месте монтажа введите с помощью сенсорной панели управления максимальную мощность: 18, 21, 24 или 27 кВт.
4. Подтвердите настройку кнопкой "ОК".
5. Отметьте установленную мощность на паспортной табличке водонагревателя.
6. Паспортная табличка После установки максимальной мощности нагревательный элемент начнет работать приблизительно через 10 – 30 секунд после открытия крана.
7. Откройте кран горячей воды. Понаблюдайте за работой водонагревателя.
8. Введите в эксплуатацию пульт ДУ FX3, выполнив пункты 2-6 в главе "3. Пульт дистанционного радиоуправления", раздел "Подключение пульта ДУ к водонагревателю" (см. стр. 220).
9. Объясните пользователю принцип работы проточного водонагревателя и вручите ему инструкции по эксплуатации.
10. Заполните регистрационную карточку и отправьте ее в сервисную службу производителя или зарегистрируйте свое устройство в режиме онлайн на нашей домашней странице (см. также стр. 211).

8. Ввод в эксплуатацию

Повторный ввод в эксплуатацию

В случае повторного ввода нагревателя в эксплуатацию в совершенно других условиях может потребоваться корректировка его максимальной мощности.

Если в течение непродолжительного времени замкнуть накоротко два контакта справа (см. Рисунок), используя при этом изолированную отвертку (см. EN 60900), то будет восстановлено исходное состояние водонагревателя. Все измененные параметры сбрасываются до заводских настроек. Функция нагрева будет заблокирована. На дисплее появится меню выбора языка. Выберите нужный язык. Далее выполняется настройка мощности. Установите ее максимальное значение. В случае отключения и последующего включения электропитания все настройки сохраняются.

Рекомендации в случае проблем с радиосвязью

Если связь между пультом ДУ и водонагревателем отсутствует, на дисплее отображается "Е і". Повторная попытка установления связи запускается нажатием кнопки.

Сократите расстояние между пультом и водонагревателем и убедитесь, что электропитание включено.

Водоснабжение душа

Если водонагреватель осуществляет нагрев воды для душа, необходимо ограничить нагрев воды предельным уровнем 55 °C. Граница температуры должна быть установлена на значение меньше или равное 55 °C посредством нажатия в меню настройки, по согласованию с заказчиком, при этом должен быть активирован уровень блокировки.

При подаче в прибор предварительно нагретой воды, необходимо обеспечить, чтобы ее температура также не превышала 55 °C.

Управление водонагревателем можно ограничить.

Включение функции блокировки

1. В меню "Настройки" установите требуемые параметры (см. онлайн-руководство по эксплуатации, Раздел "Предельная температура" и/или "Сброс нагрузки" в Главе "Настройки").
2. Отключите водонагреватель от сети (например, отключив предохранители).
3. Снимите перемычку с сильноточной электроники и перевести ее в положение "1". (см. Рисунок).
4. Снова включите водонагреватель.

Выключение функции блокировки

1. Отключите водонагреватель от электросети (отключите предохранители)
2. Снимите перемычку с сильноточной электроники и перевести ее в положение "ВЫКЛ". (см. Рисунок).
3. Снова включите водонагреватель.

9. Техническое обслуживание

(a)

закрыто
открыто

(c)(b) Сетчатый фильтр

Работы по техобслуживанию должны выполняться компетентными специалистами.

Чистка и замена сетчатого фильтра

Соединительный фитинг линии ХВС данного прибора оснащен запорным венти- лем и сетчатым фильтром. Загрязнение сетчатого фильтра может препятствовать выходу горячей воды. Очистите или замените сетчатый фильтр следующим обра- зом:

1. Отключите проточный водонагреватель от электросети (напр., выключив предохранитель) и обеспечьте невозможность непреднамеренной подачи на него напряжения.
2. Откройте кожух нагревателя. Для этого потяните заглушку вниз и ослабьте находящийся под ней винт. Затем снимите лицевую панель.
3. Переведите запорный вентиль (a) в тройнике линии XBC в положение "закрыто".
4. Выкрутите резьбовую заглушку (b) из тройника и извлеките сетчатый фильтр (c).
   Примечание: Остаточная вода может протечь
5. Очистите или замените сетчатый фильтр.
6. После установки чистого сетчатого фильтра закрутите заглушку.
7. Медленно переводите запорный вентиль в тройнике линии XBC в открытое положение. Проверьте все соединения на герметичность.
8. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из подводки и прибора не выйдет весь воздух.
9. Установите лицевую панель на место. Подайте напряжение на прибор.

Чистка и замена сетчатого фильтра при прямом подключении

В линии ХВС данного прибора установлен сетчатый фильтр. Загрязнение сетчатого фильтра может препятствовать выходу горячей воды. Очистите или замените сетчатый фильтр следующим образом:

1. Отключите проточный водонагреватель от электросети (напр., выключив предохранитель) и обеспечьте невозможность непреднамеренной подачи на него напряжения.
2. Перекройте подачу воду, переведя запорный вентиль в линии подачи в положение закрыто.
3. Откройте кожух нагревателя. Для этого потяните заглушку вниз и ослабьте находящийся под ней винт. Затем снимите лицевую панель.
4. Открутите шланг линии ХВС от тройника и снимите сетчатый фильтр. Примечание: Остаточная вода может протечь
5. Очистите или замените сетчатый фильтр.
6. После установки чистого сетчатого фильтра подключите шланг к тройнику.
7. Медленно переводите запорный вентиль в открытое положение. Проверьте все соединения на герметичность.
8. Откройте и закройте кран горячей воды несколько раз до тех пор, пока из подводки и прибора не выйдет весь воздух.
9. Установите лицевую панель на место. Подайте напряжение на прибор.

Obsah

Návod k obsluze

1. Popis přístroje 242

1. Описание на уреда 300

Главно управление.... 301

Главно меню....302

Статистика „Statistics“ 303

Настройки „Settings“ 303

Информация „Info“ 306

1. Дистанционно управление 308

Индикатори на дисплея 310

Указания за безопасност 310

Активирайте / деактивирайте Wi-Fi.... 313

Актуализация на софтуера.... 313

Употреба....313

Блокираща функция 327

1. Описание на уреда

Температурен индикатор

Показание за статус отдолу

Настройки „Settings“

„ECO“ Ограничение на дебита до максимум 8,0 l/min

3. Дистанционно управление

1 2 ECO MAX 38.5 CLAGE

Технически данни

Пускане в експлоатация

3. Дистанционно управление

Индикатори на менюто:

3. Дистанционно управление

Индикатори на дисплея

Режим за пестене на енергия ЕСО

Конфигурация като клиент

Конфигурация като Accesspoint

Активирайте / деактивирайте Wi-Fi

Телефон: [phone]

Факс: [phone]

Имейл: [e-mail]

CLAGE GmbH
