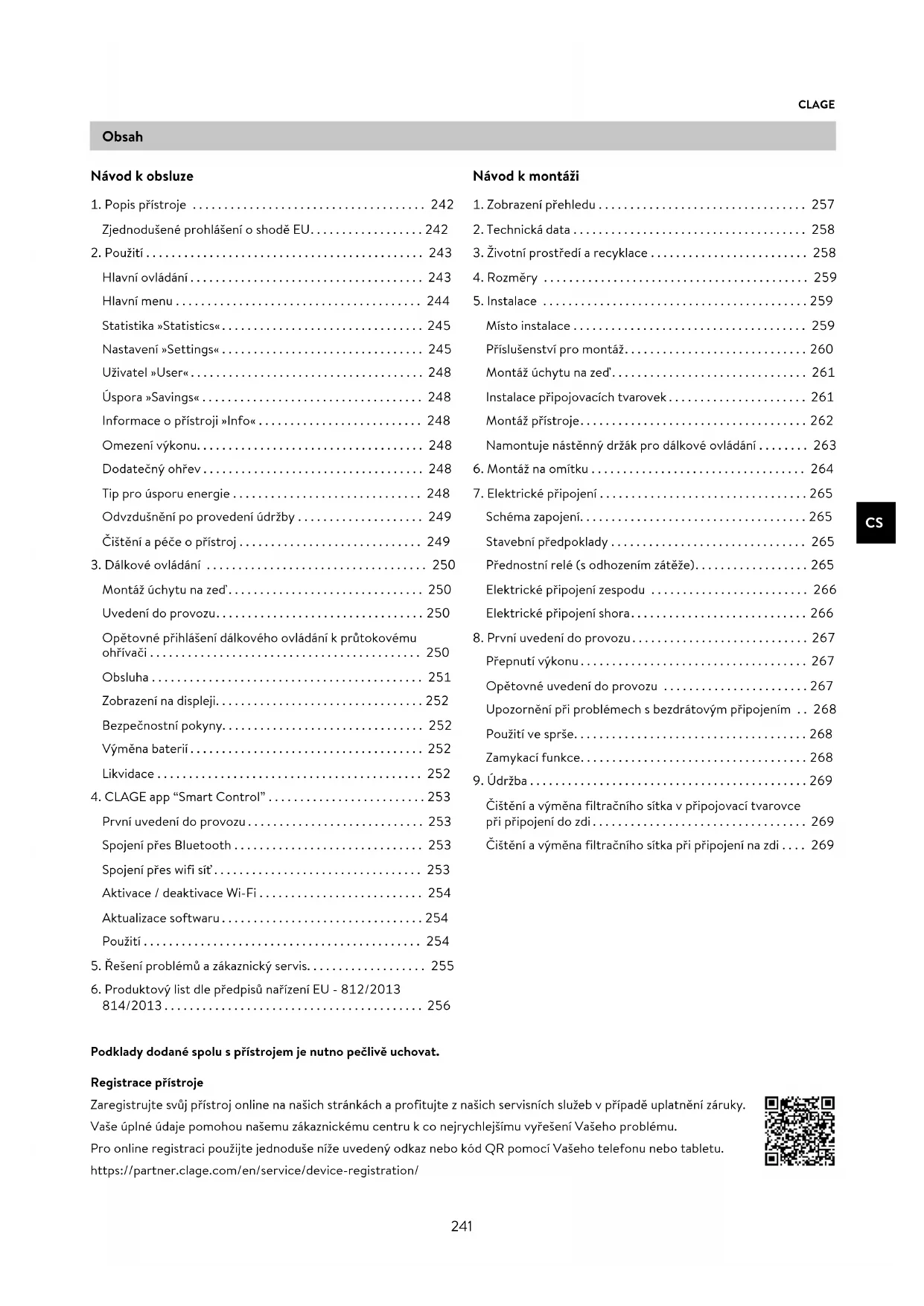

NÁVOD K OBSLUZE DSX Touch Clage

Zjednodušené prohlášení o shodě EU....242

1. Použití 243

Hlavní ovládání 243

Hlavní menu 244

Nastavení »Settings« 245

Uživatel »User« 248

Informace o přístroji »Info« 248

Omezení výkonu.... 248

Dodatečný ohřev.... 248

Tip pro úsporu energie 248

Odvzdušnění po provedení údržby 249

Čištění a péče o přístroj 249

1. Dálkové ovládání 250

Montáž úchytu na zed'.... 250

Uvedení do provozu....250

Opětovné přihlášení dálkového ovládání k průtokovému ohřívači 250

Obsluha 251

Zobrazení na displeji....252

Bezpečnostní pokyny.... 252

Výměna baterií 252

Likvidace 252

1. CLAGE app "Smart Control" 253

První uvedení do provozu.... 253

Spojení přes Bluetooth 253

Spojení přes wifi sit 253

Aktivace / deaktivace Wi-Fi 254

Aktualizace softwaru....254

Použití 254

1. Řešení problémů a zákaznický servis.... 255

2. Produktový list dle předpisů nařízení EU - 812/2013 814/2013....256

Návod k montáži

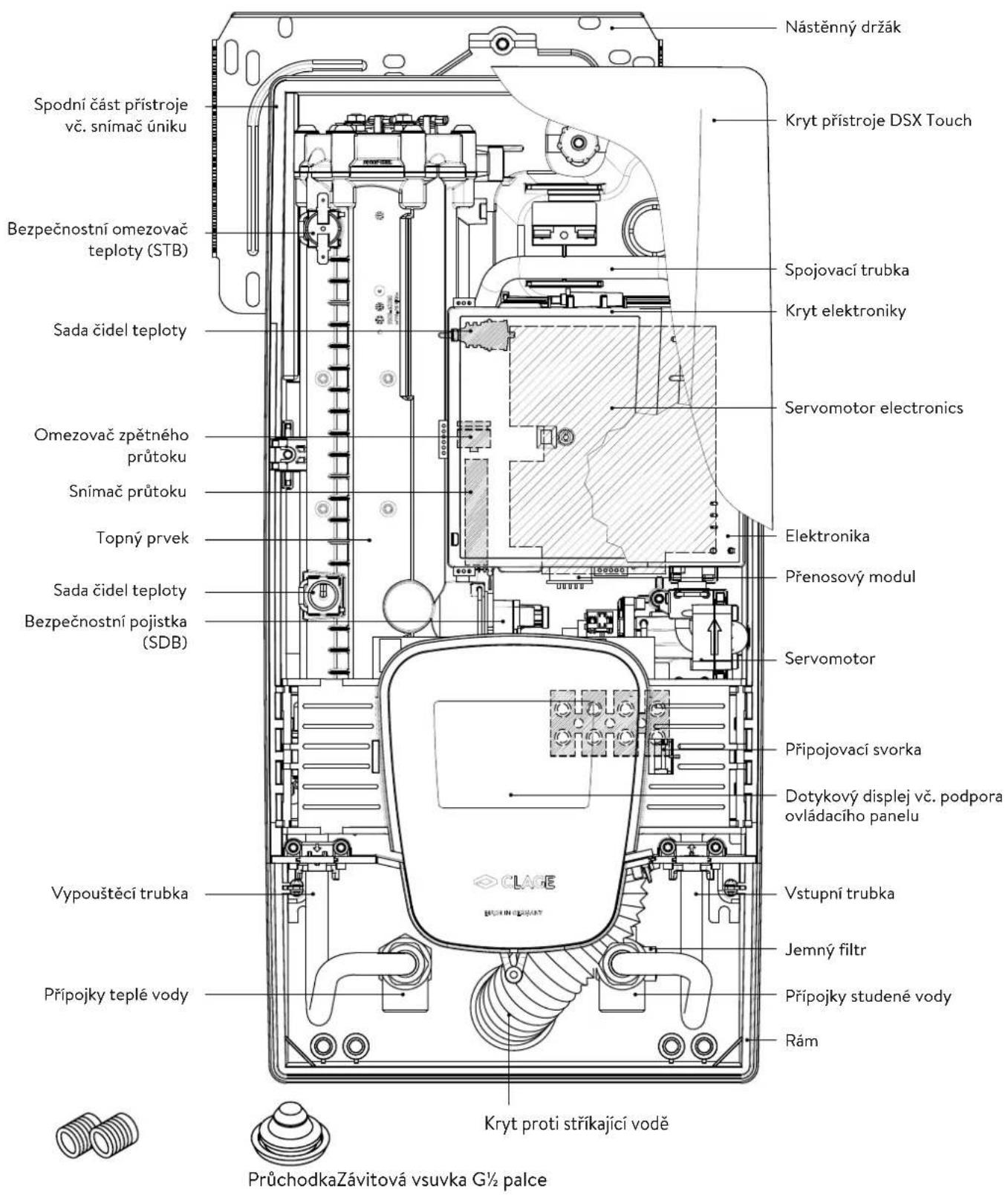

1. Zobrazení přehledu 257

2. Technická data 258

3. Životní prostředí a recyklace 258

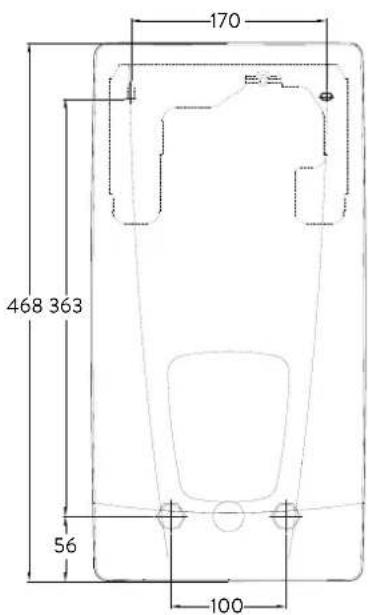

4. Rozměry 259

5. Instalace 259

Místo instalace 259

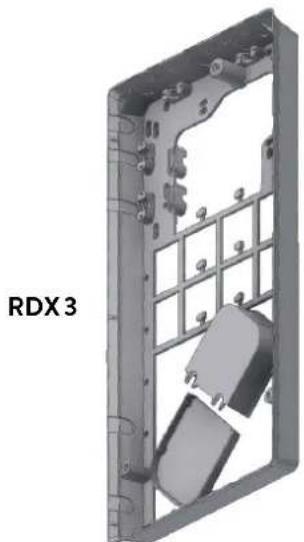

Příslušenství pro montáž.... 260

Instalace připojovacích tvarovek.... 261

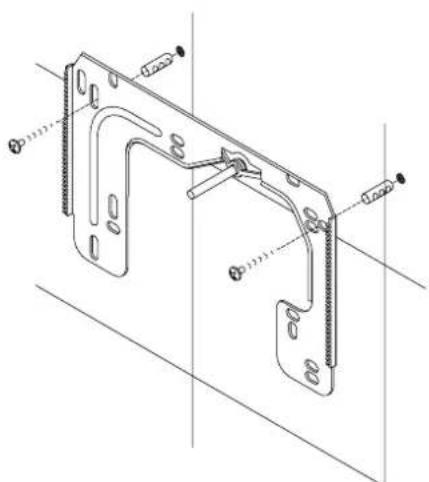

Montáž přístroje.... 262

Namontuje nástěnný držák pro dálkové ovládání ..... 263

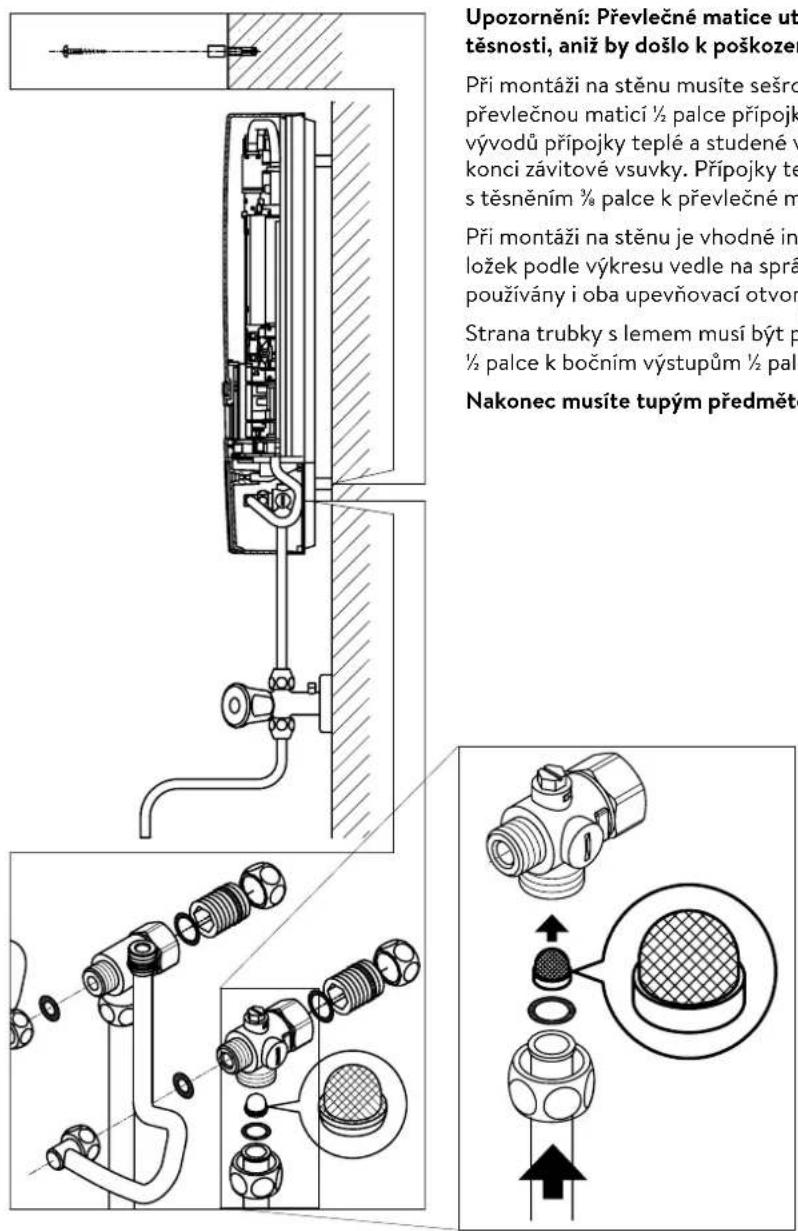

1. Montáž na omítku 264

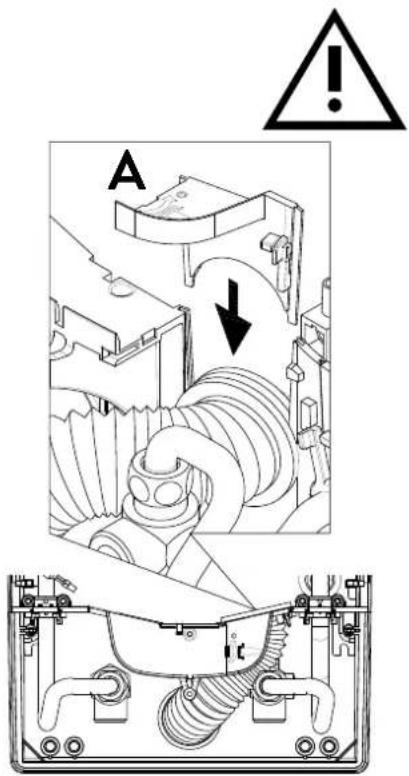

2. Elektrické připojení 265

Schéma zapojení....265

Stavební předpoklady 265

Přednostní relé (s odhozením zátěže).... 265

Elektrické připojení zespodu 266

Elektrické připojení shora.... 266

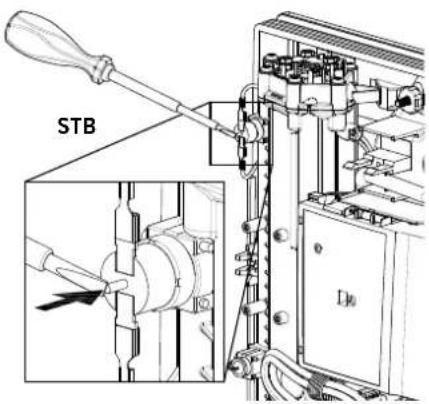

1. První uvedení do provozu.... 267

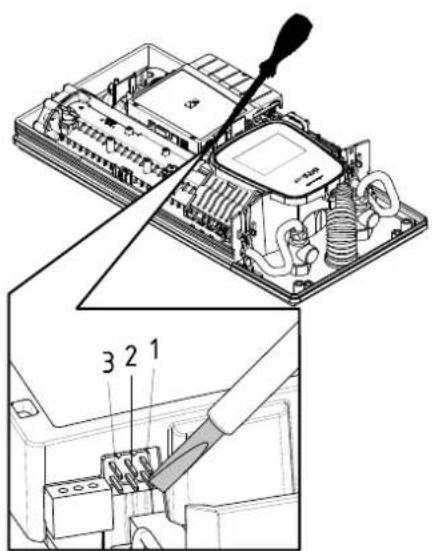

Přepnutí výkonu.... 267

Opětovné uvedení do provozu 267

Upozornění při problémech s bezdrátovým připojením .. 268

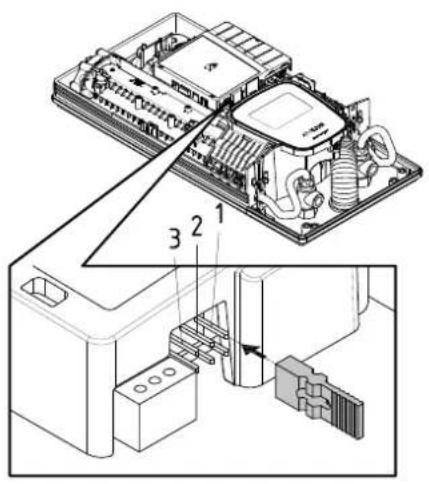

Použití ve sprše....268

Zamykací funkce....268

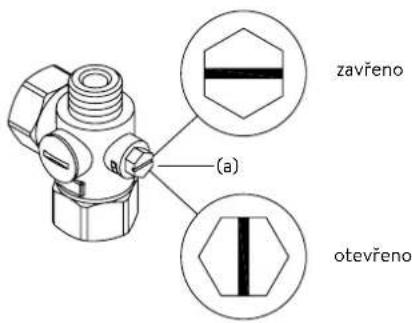

1. Údržba 269

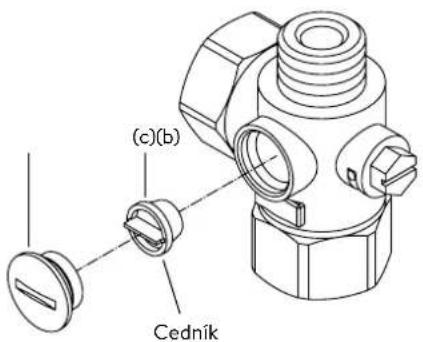

Čištění a výměna filtračního sítka v připojovací tvarovce při připojení do zdi.... 269

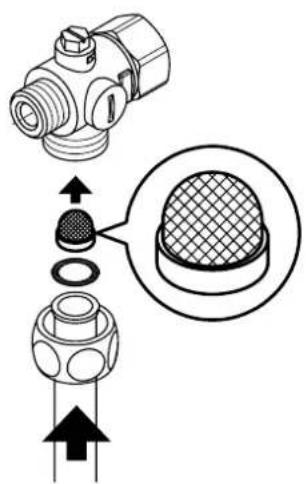

Čištění a výměna filtračního sítka při připojení na zdi .... 269

Podklady dodané spolu s přístrojem je nutno pečlivě uchovat.

Zaregistrujte svůj přístroj online na našich stránkách a profitujte z našich servisních služeb v případě uplatnění záruky.

Vaše úplné údaje pomohou našemu zákaznickému centru k co nejrychlejsímu vyřešení Vašeho problému.

Pro online registraci použijte jednoduše níže uvedený odkaz nebo kód QR pomocí Vašeho telefonu nebo tabletu.

Upozornění: Přiložené bezpečnostní pokyny je nutno si důkladně a v úplnosti přečíst před instalací, uvedením do provozu a dalším používáním a je nutno je dodržovat při jeho užívání!

1. Popis prístroje

Komfortní elektronický průtokový ohřívač DSX Touch je plně elektronicky řízený průtokový ohřívač s dotykovým displejem a dálkovým ovládáním pro komfortní a úsporné dodávky vody z jedné nebo více armatur.

Elektronické zařízení reguluje příkon v závislosti na zvolené výstupní teplotě, aktuální teplotě přívodu vody a množství průtoku, aby bylo požadované teploty vody dosaženo přesně na stupeň a aby bylo možné ji dodržet i při kolísání tlaku. Požadovanou teplotu na výstupu lze nastavovat a kontrolovat na dotykovém displeji v rozsahu od 20 °C až 60 °C. Alternativně lze přístroj ovládat pohodlně pomocí dálkového ovládání Bluetooth® nebo pomocí aplikace CLAGE přes telefon či tablet.

DSX Touch nabízí intuitivní ovládání menu, ve kterém lze nastavit různé uživatelské profily a zobrazit shromážděná data.

Teplota přívodu vody může dosahovat až 70 °C, także je možný provoz pro následný ohřev např. v solárních zařízeních.

Průtokový ohřívač lze provozovat s externím relé pro odlehčení zátěže pro elektronické průtokové ohřívače (pro detaily viz návod k montáži).

Jakmile otevřete kohoutek teplé vody na armatuře, průtokový ohřívač se automaticky zapne. Při uzavření armatury se přístroj automaticky znovu vypne. Ohřívač vody se ovládá na samotném zařízení, pomocí bezdrátového dálkového ovladače nebo prostřednictvím aplikace CLAGE s chytrým telefonem nebo tabletem.

CE

Zjednodušené prohlášení o shodě EU

Společnost CLAGE GmbH tímto prohlašuje, že přístroj odpovídá směrnici 2014/53/EU. Celý text prohlášení o shodě EU lze stáhnout na této webové adrese: www.clage.com/downloads.

2. Použití

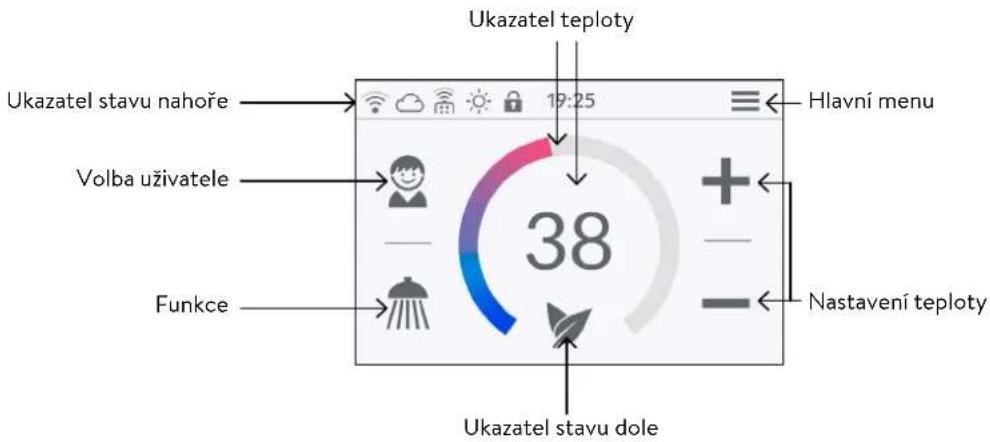

Hlavní ovládání

Displej standardně zobrazuje hlavní ovládací rozhraní. Lze získat informace o aktuálním nastavení a pomocí stisknutí na dotykový displej získáte přístup k různým podmenu a funkćim.

Ukazatel teploty 19:25 Hlavní menu Ukazatel stavu nahoře Volba uživatele Funkce 38 Nastavení teploty Ukazatel stavu dole

Ukazatel teploty

Barevný škálovací kroužek se postupně plní při zvyšujícím se nastavení teploty a mění svou barvu z modré při nízkých teplotách na červenou při vyšších teplotách. Kromě toho se zobrazuje požadovaná teplota v °C jako údaj uprostřed displeje.

Nastavení teploty

Požadovanou teplotu lze nastavit dotykem na + a pro detailní nastavení nebo potažením podél barevného škálovacího kroužku pro rychlý výběr v rozsahu od 20 °C do 60 °C. Jeden dotyk na + nebo změní teplotu o 1 °C, v komfortním rozsahu mezi 35 °C a 43 °C pak o 0,5 °C. Pokud je teplota nastavená pod 20 °C, objeví se symbol—na ukazateli teploty a přístroj svou topnou funkci odpojí.

Volba uživatele

Lze založit až osm uživatelských profilů. Každý uživatel má možnost, uložit si své požadované teploty pro různé rozsahy užití. Uživatelské profily lze volit pomocí dotyku na profilový obrázek a poté se nastaví teploty uložené pod profilem (pro založení profilu viz kapitolu „uživatel“).

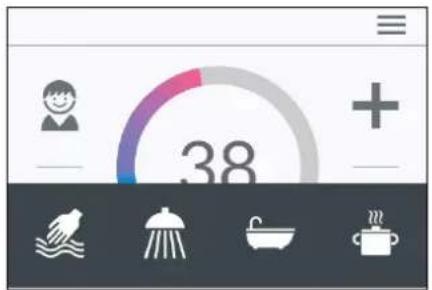

Funkce

Zde je možné navolit již prednastavené funkce. Za tím účelem je nutné zvolit požadovaný symbol.

Přednastavení teploty (mytí rukou = 35°C, sprcha = 38°C, vana = 40°C, horká voda = 48°C) lze změnit pro každou funkci pomocí nastavení teploty. Pokud na ukazateli teploty podržíte hodnotu teploty nebo symbol použití děle než tři sekundy, pak se uloží nastavená teplota pro zvolenou funkci. Ukazatel teploty jednou blikne pro potvrzení. Teploty pro jednotlivé funkce uložené v uživatelském profilu lze zobrazit kdykoliv pomocí stisknutí příslušného symbolu.

Ukazatel stavu nahoře

Aktivní heslo ovládání (PIN)
Teplota přívodu je nad požadovanou hodnotou (přístroj neohřívá)
Registrováno dálkové ovládání Bluetooth
Wi-Fi je aktivní
Zařízení je připojeno k CLAGE Cloud

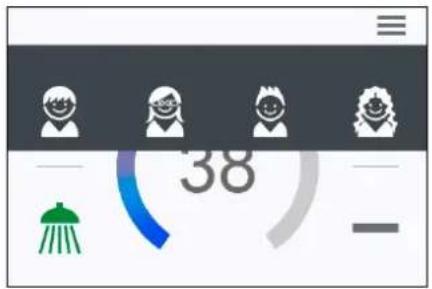

Ukazatel stavu dole

Rozsah zobrazení pro funkce, které vyžadují potvrzení uživatele nebo jsou při používání velmi důležité.

38

38

2. Použití

38.5

Eco aktiv: Teploty pro použití a průtok vody jsou omezeny na energeticky účinné hodnoty. Pokud bude teplota nastavena výše nad přednastavený limit, zabliká příslušný symbol.

Údržba: Po kliknutí na symbol se otevře hlášení statusu s dalšími informacemi.

MAX Byla dosažena maximální teplota: Teplotu nelze dále zvyšovat, protože bylo dosaženo teplotního limitu. Teplotní limit lze změnit v hlavním menu pod kolonkou „nastavení“.

Mód odběru vody

Pokud dojde k odběru vody z armatury, přejde hlavní ovládání do módu odběru vody a v závislosti na nastavené teplotě na výstupu se změní barva na pozadí z modré u nízkých teplot na červenou u vysokých teplot.

Škálovací kroužek nabízí zobrazení aktuálního příkonu přístroje.

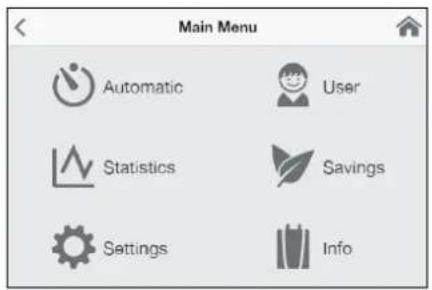

Zde lze navolit všechna funkční menu a nastavené hodnoty. Po kliknutí na symbol se můžete kdykoliv vrátit do hlavního ovládání.

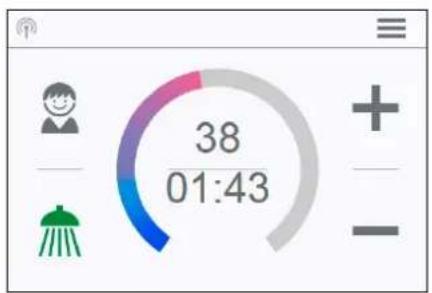

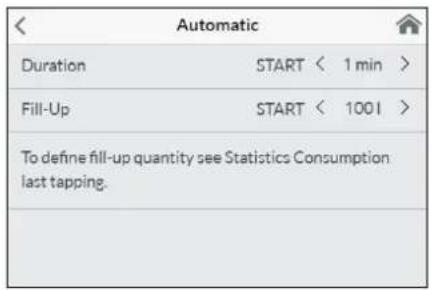

Automatický režim »Automatic«

V tomto menu lze zvolit dvě funkce. Automatický režim bud změří přes funkci »doba trvání« dobu v sekundách nebo pomocí funkce »plnící objem« změří průtok ohřívané vody v litrech. Studená voda, která je přimíchána přímo na armatuře, nevstupuje do údajů přístroje. Pro správné použití automatického režimu dle plnícího objemu je proto nutné, aby byla na přístroji nastavena požadovaná teplota a aby byl na armatuře otevřený výhradně ventil pro teplou vodu.

Pro každý uživatelský profil lze uložit k jedné funkci poslední nastavenou hodnotu a tu lze kdykoliv znovu aktivovat.

Upozornění: V automatickém režimu jsou funkce obsluhy omezené. Při volbě zamčené funkce se zobrazí okno s upozorněním. Po kliknutí na »OK« se deaktivuje automatický režim a všechny funkce jsou opět k dispozici. Po kliknutí na »zrušit« se okno s upozorněním zavře a automatický režim zůstane aktivovaný.

38 01:43

Doba trvání »Duration«: Klikněte pod volbou »doba trvání« na pro nastavení požadované doby a poté na »START« pro aktivaci automatického režimu. Displej se přepne na hlavní ovládání, ve kterém se nastavený čas zobrazí přímo pod údajem o teplotě.

Po kliknutí na čas nebo po otevření armatury s teplou vodou se spustí funkce a čas se začne po sekundách odečitat. Dalším kliknutím na čas lze funkci kdykoliv přerušit a znovu spustit. Uzavření armatury funkci nepřerušuje. Pokud teče teplá voda, zatímco je funkce aktivovaná, spustí se funkce ihned.

Pro přerušení funkce je nutno tlačitko času podržet po dobu tří sekund.

Jakmile uplyne daná doba, zabliká krátce »00:00«. Pokud současně dochází k odběru vody, objem průtoku se sníží asi na 10 sekund a pak se znovuzvýší. Zazní krátký zvukový signál.

42 90,0 L

Objem plnění »Fill-Up«: Pod symbolem »objem plnění« klikněte na pro nastavení požadovaného objemu vody a poté na »START« pro aktivaci automatického režimu. Displej se přepne na hlavní ovládání, ve kterém se nastavený objem zobrazí přímo pod údajem o teplotě. Otevřením armatury s teplou vodou se spustí funkce a nastavený objem plnění se odečítá po litrech dle měření průtoku.

Dalším uzavřením a otevřením armatury lze funkci přerušit a znovu spustit. Pokud teče teplá voda, zatímco je funkce aktivovaná, spusti se funkce ihned. Pro zrušení funkce je třeba podržet symbol objemu plnění po dobu tří sekund nebo přerušit proud vody na dobu delší než jedna minuta.

2. Použití

Jakmile je dosaženo objemu plnění, zabliká na krátký moment na displeji údaj »O l« a přístroj uzavře přívod teplé vody přes motorový ventil. Kromě toho zazní dlouhý zvukový signál a na displeji se zobrazí hlášení s upozorněním. Motorový ventil zůstává uzavřen do té doby, než bude potvrzeno hlášení na přístroji nebo pomocí aplikace. Uzavření armatury je nutné vždy, funkci tedy nelze používat bez dozoru. Před používání vany se ujistěte, zda teplota vody odpovídá Vašemu prání.

Tip: V podmenu »statistika« se ukládá údaj o množství vody při posledním odběru. Abyste zjistili potřebný objem vody pro naplnění Vaší vany, naplňte vanu najednou manuálně teplou vodou. V podmenu »statistika« lze po naplnění zjistit objem vody a poté tento objem zadat do automatické funkce »objem plnění« pro další plnění vany.

Upozornění: V případě výpadku proudu při běžícím časovači pro funkci objemu plnění se motorový ventil uzavře. Ventil zůstane zavřený i po obnovení dodávky elektrického proudu, objeví se bezpečnostní upozornění na displeji a ozve se zvukový poplach, dokud nebude provedeno bezpečnostní potvrzení klávesou »OK«.

Statistics Last Tapping Σ 0.00€ Water 0 L Power 0.000kWh

Ve statistikách se ukládají údaje o spotřebě a provozu přístroje a graficky se zobrazují:

Spotřeba vody
Spotřeba el. proudu
Σ Celkové náklady na spotřebu

Listováním v systému lze zobrazit různé časové úseky. Spotřeba se zobrazuje v diagramech na základě časového úseku posledního odběru vody, spotřeby dnes, spotřeby včera, za posledních sedm dní, za poslední čtyři týdny, za posledních dvanáct měsíců a v posledních čtyřech letech.

Upozornění: Údaje o spotřebě a provozu nejsou určené pro účely fakturace.

Date / Time Date 2019-09-04 Time 10:22 24/12h 24 Apply changes to date and time now Display time OFF

Nastavení »Settings«

Toto menu slouží k základní konfiguraci přístroje. Na dotykové obrazovce můžete listovat různými oddíly menu a kliknutím na parametry lze přímo změnit nastavení nebo vstoupit do různých podmenu.

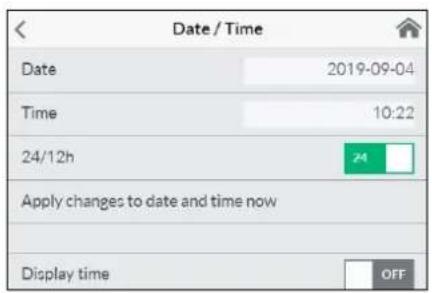

Datum / čas »Date / Time«: DSX Touch disponuje automatickým nastavením času, jakmile se přístroj připojí k internetové síti. Alternativně lze čas nastavit ručně a uložit pomocí tlačítka »Apply changes to date and time now«.

Poznámka: Bez připojení k internetu dojde ke ztrátě času v případě výpadku proudu.

Jazyk »Language«: Volba jazyka menu.

Měna »Currency«: Volba symbolu měny.

Jednotka teploty »Temperature Unit«: Nastaveno na °C.

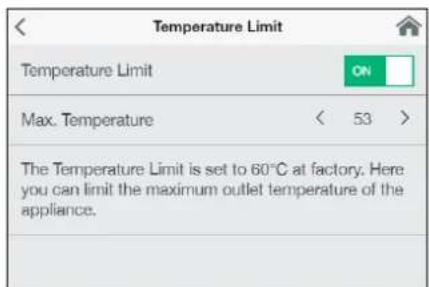

Teplotní limit »Temperature Limit«: Teplotní limit lze aktivovat a deaktivovat v tomto menu a maximální výstupní teplotu lze omezit kliknutím na na libovolnou hodnotu v teplotním rozsahu.

Upozornění: Pokud průtokový ohřívač dodává vodu do sprchy, byla během instalace přístroje omezena maximální teplota a lze ji měnit pouze v rámci tohoto teplotního rozsahu. Teplotní limit nelze v tomto případě plně deaktivovat.

2. Použití

Zamčení obsluhy »Operation Lock«: Zabezpečte svá nastavení pomocí čtyřmístného PIN.

Upozornění: Zamčení obsluhy lze deaktivovat jen pomocí správného PIN v podmenu »chráněné záložky« nebo pomocí »smazat PIN«. Pokud PIN zapomenete, kontaktujte prosím zákaznický servis.

Zadání PIN: Pomocí klávesnice lze zvolit číslice od 0 do 9. Jakmile zvolíte čtyři číslice, potvrdte je kliknutím na »OK«. Následně je z bezpečnostních důvodů nutné ještě jednou zadat a potvrdit PIN.

Pokud jsou obě zadání shodná, získáte přístup do podmenu »chráněné záložky«.

Enter PIN 1 2 3 4 1 2 3 4 5 6 7 8 9 OK

Repeat PIN 1 1 2 3 4 5 6 7 8 9 OK

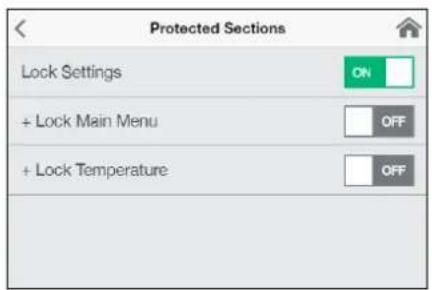

Chráněné záložky: Zvolte záložky, které mají být uzamčeny pomocí PIN.

• Uzamknout nastavení: Automaticky aktivní, jakmile byl vygenerován PIN. Uživatelé se do menu nastavení dostanou pouze pomocí PIN. Po deaktivaci se smaže aktuální PIN.
  • + Uzamknout hlavní menu: Uživatelé se do hlavního menu dostanou pouze pomocí PIN.
• Uzamknout požadovanou hodnotu: Výstupní teplota se nastaví na aktuální hodnotu a lze ji změnit jen pomocí zadání PIN. Uživatelské profily, funkce a eco-modus lze rovněž měnit pouze pomocí PIN.

Svítivost »Brightness«: Svítivost displeje lze snížit např. pro úsporu proudu. Svítivost pro normální provoz a režim standby lze nastavit odděleně.

• Provoz 5-100%
- Standby 0-100% (0% = displej je vypnutý)
Nastavení režimu standby se aktivuje teprve po cca. 1,5 minutách.

Zvuk »Sound«: Aktivace a deaktivace zvuků obsluhy.

Upozornění: Poplašné signály a tóny upozornění nelze deaktivovat.

Hodnota	Popis
0	Provoz bez přednostního relé,tovární nastavení
1	Provoz s normálním přednost-ním relé s odhozením zátěže
2	Provoz s citlivým přednostnímrelé s odhozením zátěže

Přednostní relé (expertní režim) »Loead Shedding«: Při připojování dalších přístrojů na třifázový proud lze na vnější vodič L2 připojit přednostní relé pro odlehčení zátěže CLAGE u elektronických průtokových ohřívačů (obj. č. 82250). Relé zajištuje provoz průtokového ohřívače a připojí další spotřebiče teprve po ukončení režimu ohřívání.

Kliknutím na lze nastavit hodnotu 0,1 nebo 2.

Nejprve je nutné zvolit režim provozu 1 a zkontrolovat funkci prednostního relé při nižším výkonu přístroje (požadovaná hodnota 35 stupňů a nízký objem vody). Pokud zabliká prednostní relé, je třeba zvolit režim provozu 2.

Termické ošetření přístroje »Thermal Treatment«: Pomocí této funkce lze zlepšit efektivitu termického ošetření Vašeho přístroje a následné sítě vedení včetně armatury. Tím ale nelze nahradit termickou dezinfekci dle uznávaných pravidel techniky.

• Kliknutím na »OK« se spustí cyklus a požadovaná hodnota se nastaví na 70 °C. Pokud přístroj dodává vodu do sprchy, je tato funkce uzamčená.
• Nechte minimálně tři minuty téci horkou vodu, aby se vedení plně ohřálo až k armatuře.
• Při snížení požadované hodnoty nebo při 30 sekundách bez průtoku vody se cyklus ošetření ukončí.

2. Použití

Settings
Flow Limit	< AUTO >
Factory Settings	>
Initialize Statistics	>
Devices	>
Software Info	>

Factory Settings

Restart Device

Factory Reset

Reset User Settings

Software Info
Version	1.4.2
Imprint	>
Open Source Licenses	>
Expert Mode	OFF

- Počet i celková doba trvání a objem průtoku všech tepelných procesů se ukládá do paměti.

Upozornění:

Zajistěte, aby se při vyšších teplotách nikdo nezranil a aby instalace vydržela odpovídala daným nárokům.

Vytékající voda a armatura se velmi zahřejí! Vodní páry by se nikdo neměl nadýchat.

Limit objemu průtoku »Flow Limit«: Zde můžete nastavit omezení objemu průtoku.

Možnosti nastavení:

»OFF« žádné omezení objemu průtoku (motorový ventil je deaktivován)

»AUTO« automatické přizpůsobení, tedy objem průtoku je omezen tak, aby byla dosažena požadovaná teplota

»ECO« Omezení objemu průtoku na maximum 8,0 l/min

např. »9.0« Omezení volně volitelné hodnoty mezi 4,5 a 25 l/min

Upozornění: Pokud je v menu »úspora« aktivovaná funkce eco, nastaví se průtok automaticky na »ECO«. Při změně průtoku vody se deaktivuje funkce Eco.

Tovární nastavení »Factory Settings«: Všechna nastavení můžete vynulovat na hodnoty továrního nastavení.

- Restartujte zařízení: Požadované hodnoty se vynulují na tovární nastavení a přístroj se restartuje.

- Tovární nastavení: Vymaže všechny záznamy provedené statistikou včetně.

- Resetovat uživatelské nastavení: smažou se všechny založené uživatelské profily.

Synchronizace statistiky »Synchronize Statistics«: Pomocí této funkce lze znovu načíst statistická data.

Přístroje »Devices«: Zde se provádí veškerá nastavení k obsluze pomocí mobilní aplikace a k propojení DSX-Touch s bezdrátovou síti. Další informace naleznete v kapitole: 4. CLAGE App »Smart Control« na straně 253.

Informace o softwaru »Software Info«: Údaje o provozním systému, údaje o firmě a licencích naleznete zde. Zde lze rovněž aktivovat »expertní modus«. V expertním módu máte přístup k citlivým nastavením systému a funkcím.

2. Použití

User Add User Andreas Maria

Uživatel »User«

Do systému lze zadat až osm uživatelských jmen a vlastních profilových obrázků. To se objeví spolu s prvními písmenem jména v hlavním ovládání.

V hlavním nastavení může každý uživatel nastavit a uložit vlastní požadované teploty pro různé funkce.

Kliknutím na + Ize přidat další profily, dále Ize stylusem upravovat založené profily a kliknutím na × Ize smazat uživatelský profil.

Savings Electr. Tariff (€/kWh) 0.28 Water Tariff (€/m²) 4.00 Eco Settings OFF

Úspora »Savings«

Zde můžete stanovit parametry pro náklady ve statistice spotřeby a aktivovat a deaktivovat režim ECO. V menu »nastavení« můžete zvolit symbol měny.

Cena za elektrinu (€/kWh): Zadejte cenu proudu od Vašeho dodavatele.

Cena za vodu (€/m³): Zadejte cenu vody od Vašeho dodavatele.

Nastavení ECO: Teploty vody jdou v režimu Eco pro všechny aplikace omezeny na energeticky efektivní hodnoty (mytí rukou = 35°C, sprcha = 38°C, vana = 40°C, horká voda = 48°C).

Průtok je omezen na 8 l/min.

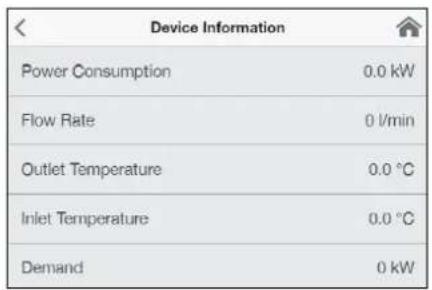

Informace o přístroji »Info«

Zde jsou uvedeny aktuální údaje o statusu a o přístroji. Listováním v systému lze zobrazit různé informační hodnoty.

Omezení výkonu

Pokud plný výkon průtokového ohřívače nestačí pro ohřání odebíraného objemu vody, stavěcí ventil automaticky omezí objem průtoku tak, aby bylo dosaženo nastavené požadované teploty.

Dodatečný ohřev

Při provozu s předehřátou vodou (např. v solárních panelech) musí být zaručeno, aby nebyla voda na přívodu teplejší než 70 °C.

Pokud by při provozu s předehřátou vodou překračovala teplota vody na přívodu povolenou hodnotu, redukuje se celý výkon na nulu. V hlavním ovládání se zobrazuje symbol

Tip pro úsporu energie

Nastavte na přístroji požadovanou teplotu a otevřete pouze kohoutek teplé vody. Je-li teplota vody příliš vysoká, nepřídávejte studenou vodu, nýbrž na přístroji zvolte nižší teplotu. Přimícháváte-li studenou vodu, již ohřátá voda se znovu ochlazuje, čímž plýt-váte cennou energii. Studená voda přimíchávaná v armatuře není mimoto regulována elektronikou průtokového ohřívače, v důsledku čehož není zaručena konstantní teplota.

2. Použití

Odvzdušnění po provedení údržby

Tento průtokový ohřívač je vybaven automatickým systémem identifikace vzduchových bublin, který zabraňuje nechtěnému chodu naprázdno. Přesto musíte přístroj před prvním uvedením do provozu odvzdušnit. Po každém vypuštění (např. po práci na vodovodní instalaci, z důvodu nebezpečí mrazu nebo po opravách na přístroji) musíte přístroj před opětovným uvedením do provozu znovu odvzdušnit.

1. Odpojte průtokový ohřívač od sítě vypnutím pojistek.
2. Odšroubujte regulátor vodního proudu z odběrné armatury a otevřete nejprve ventil k odběru studené vody k vypláchnutí vodovodního rozvodu. Tím odstraníte nečistoty z přístroje nebo regulátoru vodního proudu.
3. Potom několikrát otevřete a zavřete příslušný odběrný ventil teplé vody, dokud z rozvodu nepřestane unikat vzduch a průtokový ohřívač nebude odvzdušněný.
4. Teprve potom opět smíte zapnout přívod proudu do průtokového ohřívače a našroubovat regulátor vodního proudu.
5. Po cca 10 vteřinách trvalého upouštění vody přístroj aktivuje ohřívání.

Čištění a péče o přístroj

• Plastový povrch a sanitární baterie pouze otírejte vlhkou utěrkou. Nepoužívejte žádné čisticí písky, rozpouštědla nebo chlorované čisticí prostředky.
• Souvislý proud vody zajistíte pravidelným odšroubováním a čištěním regulátoru průtoku. Nechejte provést každé tři roky kontrolu elektrických a vodovodních součástí specializovaným řemeslníkem tak, aby byla zajištěna řádná funkce a spolehlivost provozu.

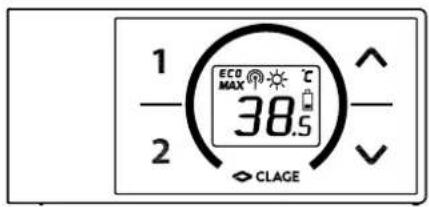

3. Dálkové ovládání

1 2 ECO MAX 38.5 CLAGE

Technická data

Typ FX 3 Dálkové ovládání
Provozní napětí 3 V
Typ baterie 2x AAA Alkaline	1)
Druh ochrany IP 20
Dosah 10 m vč. stěny
Vysílací výkon ≤ 8 mW
Rozsah vysílání a přijímání signálu	2,4 – 2,4385 GHz
Nepřímé vysílání signálu
Povolení	Europa EN 300 328 / CE

1) Nesmí se používat nabíjecí baterie (akumulátory).

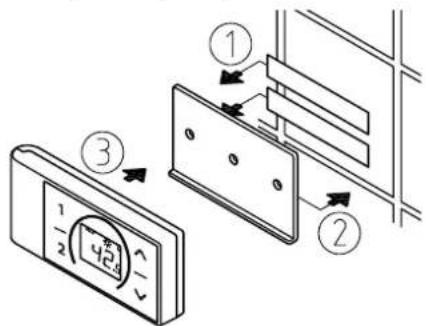

Obrázek A:

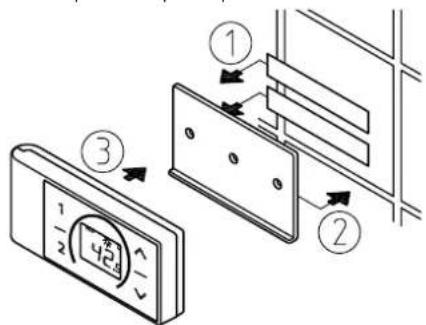

Montáž pomocí lepicích pásek

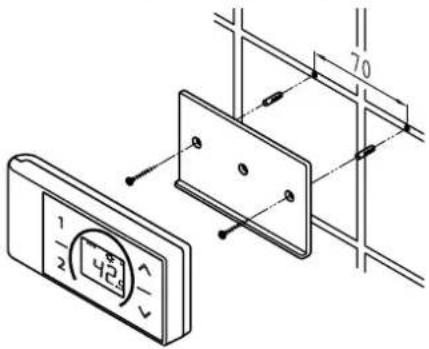

Verze montáže pomocí hmoždinek a šroubů

• Pred montáží úchytu na zed'zkontrolujte, zda může dálkové ovládání v dané poloze navázat kontakt s průtokovým ohřívačem a zda je zařízení chráněno pred střikající vodou.
• Nástěnný držák pro dálkové ovládání lze také nalepit dvěma lepícími páskami po odstranění ochranných fólií na pevný podklad (např. dlaždici - obrázek A) nebo namontovat na stěnu vhodnými hmoždinkami (∅ 4 mm) a šrouby (obrázek B).
  • V případě montáže s lepícími páskami je třeba dbát na to, aby podklad byl suchý, bez tuků či zbytků mýdla.
• Při použití lepících pásek není po nalepení žádná možnost úpravy pozice, protože lepidlo má velmi silné lepicí vlastnosti. Dbejte proto na správné polohování při lepení.
• Dálkové zařízení je na úchytu na zdi připevněno pomocí magnetické síly.
• K dálkovému ovládání a nástěnnému držáku se nepřibližujte s kreditními kartami nebo jinými kartami s magnetickým pruhem. Vestavěné magnety by mohly magnetický pruh karty poškodit.

Uvedení do provozu

Pokud již bylo provedeno nastavení výkonu a průtokový ohřívač je připojen na elektrickou síť, vložte do dálkového ovládání baterie.

Opětovné přihlášení dálkového ovládání k průtokovému ohřívači

1. Zajistěte, aby byl zapnutý přívod proudu k průtokovému ohřívači (pojistky).
2. Po vložení baterií se na dálkovém ovladači krátce zobrazí všechny symboly. Poté se zobrazí »BR« a procentní stav nabití baterie a displej se změní na zadání PIN »P 1«.
3. Čtyři číslice kódu PIN se zadávají postupně a označují se P I až P4. Aktuální číslice se mění pomocí kláves — a +Stisknutím klávesy přejdete na další číslici. Po zadání P4 a stisknutí bude PIN přijat.
4. Zadejte první čtyří číslice kódu PIN Bluetooth a potvrdte je stiskem klávesy ①. Kód PIN najdete na typovém štítku průtokového ohřívače vody nebo vedle typového štítku.
5. Po zadání PIN se dálkové ovládání automaticky připojí k průtokovému ohřívači vody a během procedury přihlašování se zobraží »d l«.
6. Po připojení se displej rádiového dálkového ovládání změní na displej nastavené hodnoty.

Pokud nebylo přihlášení úspěšné, změní se zobrazení po 45 sekundách na »E I«. Dálkové ovládání končí pokus o přihlášení a uvede se poté do úsporného režimu. Stisknutím jakéhokoliv tlačítka se opětovně spustí přihlašovací proces.

3. Dálkové ovládání

Upozornění:

• V případě neúspěšného přihlášení dálkového ovládání, popř. ztrátě signálu, zůstane zachována poslední nastavená teplota.
• Při přetrvávajících problémech s připojením restartujte přihlášení tím, že stisknete všechna čtyři tlačitka dálkového ovládání po dobu pěti sekund.

Obsluha

S dálkovým ovládáním jsou k dispozici následující funkce:

1. Klávesy pro volbu teploty

Pomocí obou tlačítek — a můžete postupně snížit nebo zvýšit požadovanou teplotu.

Upozornění: Pokud je ukazatel teploty nastaven klávesou — na hodnotu »--«, vypne průtokový ohřívač vody funkci ohřevu.

2. Programová tlačítka

Krátkým stisknutím programových tlačítek ① a ② se dostanete přímo na přednastavené teploty, aniž byste museli několikrát stisknout tlačítka — a +

Tovární nastavení pro program ① je 35 °C a pro program 248 °C. Do programových tlačitek můžete zadat vlastní nastavení:

- Pomocí tlačítek — a zvolte požadovanou teplotu.

- Stiskněte programové tlačitko ① nebo po dobu min. 2 sekund pro uložení aktuální teploty.

3. Restart a stav baterie

Stisknutím a podržením kláves — a po dobu přibližně 2 sekund dálkové ovládání restartujete. Nakrátko se zobrazí všechny symboly a poté následuje zobrazení baterie »8A«.

4. Informační menu

Stisknutím a podržením programových kláves ① a ② po dobu přibližně 5 sekund otevřete informační menu. Krátkým stisknutím klávesy ③ nebo ④ sze můžete pohybovat po displejích tam a zpět. Dlouhým stisknutím kláves ⑤ zímenu odejdete.

Panel menu:

In Indikátor informační nabídky
BR Aktuální kapacita baterie v procentech
Er Aktuální stav chyby
E, Teplota vody na přívodu ve °C
To Teplota vody na výstupu ve °C
EL Nejvyšší nastavitelná teplota ve °C
FL Aktuální průtok vody v l/min
Po Aktuální spotřeba energie v kW
PP Aktuální spotřeba energie v procentech
PL Maximální výkon přístroje v kW
CR Kalibrační hodnota
r-5 Síla signálu v procentech
n ! Číslice verze softwaru 1
n2 Číslice verze softwaru 2
n3 Číslice verze softwaru 3
P I Číslice 1 a 2 uloženého PIN
P3 Číslice 3 a 4 uloženého PIN

3. Dálkové ovládání

Zobrazení na displeji

Provoz pro úsporu energieECO

Symbol EKOzuje, že průtokový ohřivač pracuje při nastavení na úsporu energie.

Momentální spotřeba energie se tedy reguluje v závislosti na zvolené teplotě a na průtoku tak, aby se pohybovala v rozsahu úspory energie.

Omezení výkonu MAX

Pokud plný výkon průtokového ohřívače není dostatečný pro ohřátí odebíraného množství vody, zobrazí se hlášení MAXX 3 displeji.

Provoz s předehřátou vodou

Pokud by při provozu s předehřátou vodou překračovala teplota vody na přívodu povolenou hodnotu, redukuje se celý výkon na nulu. Zobrazí se symbol

Bezpečnostní pokyny

• V případě chybné funkce dálkového ovládání ihned vyjměte baterie.
• Dálkové ovládání nevystavujte žádné vlhkosti.
- Vybité baterie mohou vytěct a poškodit dálkové ovládání. Proto je nutné baterie vyměnit při rozsvícení symbolu baterií na displeji nebo chybné reakci na stisknutí tlačítka.
• V případě, že dálkové ovládání nepoužíváte, vyjměte z něj baterie.
- Bez aktivního bezdrátového připojení průtokový ohřívač ohřívá vodu na poslední nastavenou hodnotu.

Výměna baterií

Pří rozsvícení symbolu baterie 📋 baterie vyjměte a vyměňte je za nové baterie typu AAA.

• Nesmí se používat nabíjecí baterie (akumulátory)!
• Baterie, které nelze nabít, nesmí být po vybití znovu nabíjeny.
• Různé typy baterií nebo nové a opotřebované baterie nesmí být použity současně.
• Při opětovném vkládání baterií dbejte na správnou polaritu.

Likvidace

Baterie mohou obsahovat látky nebezpečné pro životní prostředí. Proto je nutné vybité baterie odevzdat na sběrném místě, nesmí se vyhodit do směsného odpadu.

Na konci životnosti dálkového ovládání je třeba baterie zlikvidovat odděleně od zbývajícího přístroje.

První uvedení do provozu

Smart Control App Ize propojit s DSX Touch pomocí Bluetooth nebo wifi připojení.

1. Zajistěte, aby byl průtokový ohřívač připojen k elektrické síti.
2. Nainstalujte ovládací aplikaci na svém telefonu nebo tabletu. Za tím účelem vyhledejte na AppStore nebo v Google Playstore aplikaci »CLAGE Smart Control« a nainstalujte si aplikaci. Zatím ještě nestartujte ovládací aplikaci.

Spojení přes Bluetooth

1. Aktivujte funkci Bluetooth na svém telefonu nebo tabletu.
2. Spustte ovládací aplikaci Smart Control a potvrdte všechny bezpečnostní dotazy.

Upozornění: Nezpracovávají se žádná data související s určením polohy. Funkcí určení polohy je z důvodu aktuálních zákonných požadavků pro všechny aplikace pro Android s funkcí Bluetooth nutné aktivovat a potvrdit.

1. Při první aktivaci aplikace se objeví upozornění. Kliknutím na »OK« se dostanete k manuálnímu nastavení do konfigurace přístroje »A« (Cesta v menu: hlavní menu → nastavení → přístroje). Klik na »Demo« vám umožní prozkoumat ovládání aplikace. Režim demo můžete opět opustit kliknutím na (hlavní menu → nastavení → přístroje).
2. Zvolte »Bluetooth interface« a klikněte na »Vyhledat přístroje...«
3. Poté se naskenují a zobrazí všechna nalezená zařízení Bluetooth »B«. Název zařízení se skládá ze zkratky modelu a posledních 4 číslic sériového čísla. Pokud svůj přístroj v seznamu nenaleznete, zopakujte skenování.
4. Zvolte svůj přístroj a potvrdte pomocí »OK«.
5. Manuálně zadejte Bluetooth-PIN nebo naskenujte QR kód. Naleznete jej na typovém štítku pod krytem dole na průtokovém ohřívači.
6. Přístroj je nyní propojen s vaším telefonem nebo tabletem. Zkontrolujte funkčnost pomocí změny teploty přes vás telefon nebo tablet. Displej musí zobrazovat stejnou hodnotu.

Spojení přes wifi sit'

Ovládání pomocí hlasového asistenta, např. Amazon Alexa je možné pouze tehdy, pokud je DSX Touch přihlášen k síti s internetovým připojením jako klient.

• Zajistěte přístroj před neoprávněným přístupem tím, že jej propojíte pouze s elektronickou infrastrukturou, která je připojena k internetu s firewallem.

• Zajistěte přístroj před neoprávněným přístupem tím, že použijete bezpečné heslo Vaší wifi sítě. Heslo by se mělo skládat z písmen, čísel a specifického znaku a nemělo by být uvedeno ve slovníku.

• Přejděte do konfigurace přístroje (cesta: hlavní menu → nastavení → přístroje), zvolte Váš DSX server a klikněte na »rozšířená nastavení«.

• Pod bodem »sítě« se zobrazí seznam všech nalezených sítí. Kliknutím na Vaši SSID zvolíte svou domácí sít'. Pokud bude SSID Vaši domácí sítě skrytá, je třeba ji pro konfiguraci dočasně nastavit tak, aby byla viditelná.

• Pod bodem »heslo« následně zadejte své heslo k wifi síti a klikněte na »použít«.

• DSX Touch aktualizuje nastavení wifi sítě a pokusí se přihlásit pomocí zadaných přístupových údajů k routeru. Tablet/telefon musí být připojen ke stejné síti.

• Spustte ovládací aplikaci Smart Control a potvrdte dotaz na prvotní nastavení tlačit-kem »OK«.

• Zobrazi se konfigurace prístroje a nyní můžete zkontrolovat úspěšnou instalaci zvolením serveru DSX a kliknutím na »Připojit...«. Měl by se objevit tento text »Home server lze použít.«

Upozornění: Zpoždění několika sekund je normální a závisí na sítové infrastruktúre a vytížení sítě.

Konfigurace jako accesspoint (přístupový bod)

Pokud si přejete DSX Touch používat jako samostatný přístupový bod, nastavte si pro-sím individuální a bezpečné heslo, abyste jej chránili před nepovoleným přístupem.

1. Přejděte do konfigurace přístroje (cesta: hlavní menu → nastavení → přístroje), zvolte Váš DSX server a klikněte na »rozšířená nastavení«.
2. Zvolte »režim provozu« a přepněte jej na »Accesspoint«.
3. Zadejte své individuální SSID a zvolte bezpečné heslo. Heslo by mělo obsahovat čísla a písmena a musí mít minimálně osm míst.
4. Připojte svůj tablet / smartphone k Vašemu DSX Touch tím, že zadáte právě nastavené přístupové údaje v nastavení wifi připojení Vašeho tabletu / smartphonu.
5. Spustte ovládací aplikaci Smart Control a potvrdte dotaz na prvotní nastavení tlačit-kem »OK«.
6. Zobrazí se konfigurace přístroje a nyní můžete zkontrolovat úspěšnou instalaci zvolením serveru DSX a kliknutím na »Připojit...«. Měl by se objevit tento text »Home server lze použít.«

Upozornění: Pokud zapomenete heslo, kontaktujte zákaznický servis.

Aktivace / deaktivace Wi-Fi

Přejděte na konfiguraci zařízení, vyberte dotykový server DSX a klepněte na »Upřesnit«. Klepnutím na tlačitko můžete povolit / zakázat WLAN.

Aktualizace softwaru

Aktualizace ovládací aplikace

Doporučujeme používat aktuální software, aby bylo možné zaručit bezproblémové a bezpečné řízení ovladače DSX Touch.

Pokud je k dispozici nová verze ovládací aplikace, zobrazí se v Appstore.

• Aktualizace u zařízení s iOS: Pro provedení aktualizace přejděte v Appstore na záložku »Updates« a klikněte na pole »Update«, které se nachází vpravo vedle ovládací aplikace.
• Aktualizace na zařízení se systémem Android: Pro provedení aktualizace zvolte v Google Playstore aplikaci Smart Control a klikněte na pole »aktualizovat«.

Aktualizace softwaru DSX Touch

Upozornění: Během aktualizace Vašeho DSX Touch neodpojujte průtokový ohřívač ze sítě.

• DSX Touch musí být pro update připojen k wifi síti, která poskytuje internetové připojení.
• Průtokový ohřívač není v průběhu aktualizace několik minut funkční.

• Aktuální softwarovou verzi si můžete zobrazit v hlavním menu pod záložkou nastavení - informace o softwaru.

• Přejděte do konfigurace přístroje: (hlavní menu - nastavení - přístroje).

• Klikněte na DSX Server, který si přejete aktualizovat.

• Zvolte »software«, poté »nainstalovat update« a potvrdte následující hlášení.

• Počkejte asi 10 minut, až se restartuje ovládání a zkontrolujte funkci prvku DSX Touch.

Pokud není aktualizace možná ani po několikátém pokusu, kontaktujte zákaznický servis.

Použití

Plný rozsah popsaných funkcí uvedený v kapitole »2. Použití« Ize ovládat rovněž pomocí aplikace.

5. Řešení problémů a zákaznický servis

Opravy smějí provádět pouze autorizované specializované firmy.

Nelze-li chybu přístroje pomocí této tabulky odstranit, obratte se laskavě na ústřední zákaznický servis firmy CLAGE. Mějte připraveny údaje uvedené na typovém štítku přístroje!

CLAGE CZ s.r.o.

Trojanovice 644

Factory zákaznický servis

Pirolweg 4

21337 Lüneburg

Německo

Fon: [phone]

Tento průtokový ohřívač byl vyroben pečlivě a před dodáním byl několikrát zkontrolován. Pokud dojde k problémům, bývá jejich příčinou velmi často nějaká maličkost. Nejprve vypněte pojistky a znovu je zapněte, tím »resetujete« elektroniku. Potom se podívejte, zda jste schopni problém vyřešit sami pomocí následující tabulky. Zamezíte tím vzniku nákladů na zbytečné využití služeb zákaznického servisu.

DSX Touch
Problém Příčina Řešení
Voda je stále studená, dotykový displej nesvítí	Vypadly pojistky Vyměňte	nebo zapněte pojistky
	Sepnul bezpečnostní tlakový spínač	Informujte zákaznický servis
Na displeji se zobrazí chybové hlášení	Přístroj rozpoznal závadu	Vypněte a znovu zapněte pojistky Pokud chybové hlášení přetrvá, informujte zákaznický servis
Průtok teplé vody slábne	Výstupní armatura je zanesená nebo ucpaná vápníkem	Vyčistěte regulátor průtoku, sprchovou hlavici a sítko
	Sítko vstupního filtru je zanesené nebo ucpané vápníkem	Nechte vyčistit sítko filtru zákaznickým servisem
	Omezený průtok	Deaktivujte režim Eco a omezení průtoku
Požadovaná teplota nebyla dosažena	Příliš velký průtok vody	(Znovu) aktivujte motorový ventil v menu »limit průtoku vody«
	V armatuře je smíchána studená voda	Pustte jen teplou vodu, nastav-te teplotu pro toto použití, zkontrolujte teplotu na výstupu
Dotykový displej nere-aguje nebo reaguje jen občas	Sklíčko displeje je mokré	Osúšte displej jemným hadří-kem
Aplikace nenašla DSX Touch	Byl přerušen přívod el. proudu k DSX Touch	Vyměňte nebo zapněte pojis-tky
	Mimo dosah wifi signálu	Umístěte tablet či telefon blíže k přístupovému bodu (router nebo DSX Touch)
	Na tabletu nebo na tele-fonu bylo deaktivováno wifi připojení (režim letadlo)	Aktivujte wifi
	Tablet či telefon nejsou připojeny ke stejnému wifi připojení jako DSX Touch	Změňte nastavení wifi připojení na tabletu či telefonu

Dálkové ovládání FX3
Problém Příčina Řešení
Zobrazuje se symbol »baterie«	Baterie dálkového ovládání jsou vybité	Vložte do dálkového ovládání dvě nové baterie typu AA
Zařízení nereaguje na dálkové ovládání	Není dosah bezdrátového připojení	Umístěte dálkové ovládání blíže k přístroji, stiskněte tlačítko
Ukazatel »E2«	Kód PIN byl několikrát zadán nesprávně	Počkejte několik minut, poté stiskněte a přidržte všechna čtyři tlačítka po dobu 5 sekund a zadejte správný kód PIN.
Ukazatel »E9«	Chyba spojení	Pokud k chybě spojení dochází opakovaně, vyměňte baterie a kontaktujte zákaznický servis.

1. Produktový list dle předpisů nařízení EU - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE	DSX Touch	5V-270P-3H	S	A	38	484	60	15

Vysvětlení

a	Název nebo značka zboží
b.1	Označení přístroje
b.2	Typ přístroje
c	Zátěžový profil
d	Třída energetické účinnosti při přípravě teplé vody
e	Energetická účinnost při přípravě teplé vody
f	Roční spotřeba elektrického proudu
g	Alternativní zátěžový profil, odpovídající energetická účinnost při přípravě teplé vody a příslušná roční spotřeba elektrické energie, pokud je k dispozici
h	Nastavení regulátoru teploty na zařízení k ohřevu teplé vody
i	Hladina akustického výkonu v místnosti

Další pokyny

	Veškerá zvláštní opatření potřebná při montáži, uvedení do provozu, použití a údržbě zařízení k přípravě teplé vody jsou uvedena v návodu k použití a instalaci.
	Veškeré uvedené údaje byly stanoveny na základě požadavků evropských směrnic. Důvodem rozdílů vzhledem k informacím o výrobku, které byly uvedeny na jiném místě, jsou odlišné podmínky testování.
	Spotřeba elektrické energie byla stanovena na základě standardizovaných metod podle požadavků EU. Skutečná spotřeba elektrické energie u přístroje závisí na individuálním využití.

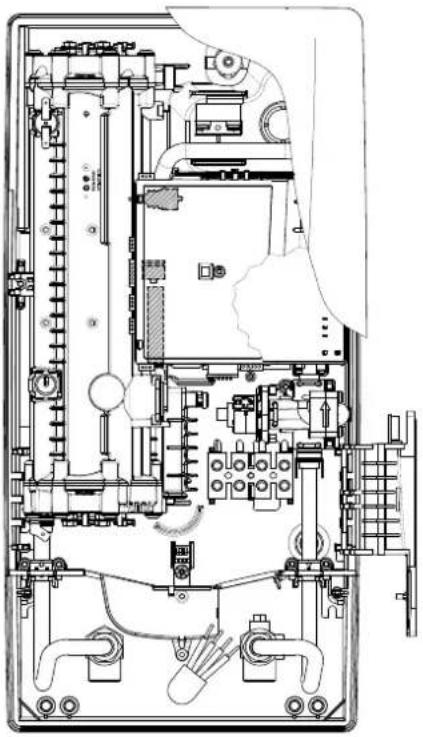

1. Zobrazení přehledu

Nástěnný držák Kryt přístroje DSX Touch Spodní část přístroje vč. snímač úniku Bezpečnostní omezovač teploty (STB) Sada čidel teploty Omezovač zpětného průtoku Snímač průtoku Topný prvek Sada čidel teploty Bezpečnostní pojistka (SDB) Vypouštěcí trubka Přípojky teplé vody Kryt proti stříkající vodě Průchodka Závitová vsuvka G½ palce Spojovací trubka Kryt elektroniky Servomotor electronics Elektronika Přenosový modul Servomotor Připojovací svorka Dotykový displej vč. podpora ovládacího panelu Vstupní trubka Jemný filtr Přípojky studené vody Rám

1. Technická data

Typ DSX Touch
Třída energetické úspornosti A *	)
Jmenovitý výkon (jmenovitý proud) 18 kW..27 kW (26 A..39 A)
Zvolený výkon (zvolený proud)	18 kW / 26 A	21 kW / 30 A	24 kW / 35 A	27 kW / 39 A

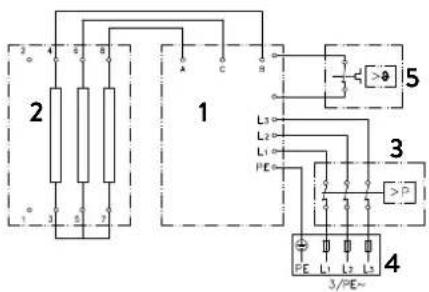

Elektrické připojení	3~ / PE 380..415 V AC			3~ / PE 400 V AC
Minimální průřez vodiče1)	4,0 mm2	4,0 mm2	6,0 mm2	6,0 mm2
Teplovodní výkon (l/min)2)max. při Δt = 28 Kmax. při Δt = 38 K	9,26,8	10,77,9	12,39,0	13,810,2
Jmenovitý obsah 0,4 l
Jmenovitý přetlak 1,0 MPa (10 bar)
Druh přípojky tlaková / beztlaká
Systém ohřevu	Neizolovaný vodič IES®
Rozsah použití při 15 °C:Spec. odpor vodySpec. elektrická vodivost	≥ 1100 Ωcm≤ 90 mS/m
Vstupní teplota ≤ 70 °C
Zapínací - maximální průtok	1,5 l/min - automatický3)
Tlaková ztráta	0,08 bar při 1,5 l/min 1,3 bar při 9,0 l/min
Rozsah nastavení teploty	20 - 60 °C [70 °C]

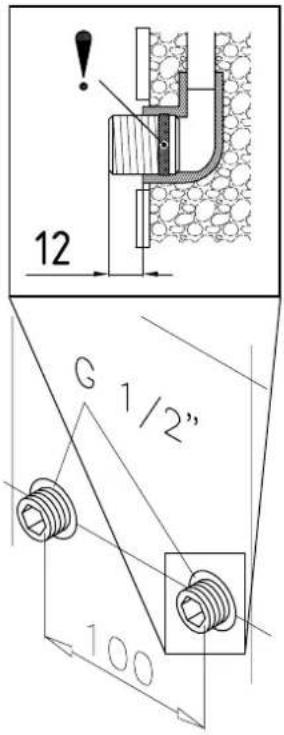

Přípojka vody	G1⁄2 palce
Hmotnost (s vodní náplní)	4,5 kg
Frekvenční rozsah vysílání a přijímání signálu wifi	2,412 - 2,472 GHz (802.11b/g/n)
Vysílací výkon wifi	≤ 100 mW
Frekvenční rozsah vysílání a přijímání signálu Bluetooth	2,4 - 2,4385 GHz
Vysílací výkon Bluetooth	≤ 8 mW
Nepřímě	vysílání signálu
Dosah	10 m vč. stěny
Třída ochrany dle VDE	I
Krytí/bezpečnost

*) Prohlášení je v souladu s nařízením EU č 812/2013

1) Maximální průřez připojovaného kabelu je 10 mm ^2 při elektrickém připojení shora

2) Smíšená voda

3) Elektronicky řízené v závislosti na požadované teplotě a teplotě studené vody

3. Životní prostředí a recyklace

Tento výrobek byl vyroben klimaticky neutrálním výrobním postupem podle kritérií 1 + 2. Doporučujeme nakupovat 100% zelenou elektřinu za účelem klimaitcky neutrálního provozu.

Výrobek byl vyroben z kvalitních recyklovatelných materiálů a dílů. Pří likvidaci pamatujte, že elektrické přístroje musejí být na konci své životnosti likvidovány jako zvláštní odpad. Přístroj proto předejte na komunální sběrné místo, aby opotrebené elektronické přístroje opět vstoupily do výrobního procesu. Řádná likvidace slouží k ochraně životního prostředí a brání možným škodlivým účinkům na člověka a životní prostředí, ke kterým může dojít i nesprávnou manipulací s přístroji na konci životnosti. Podrobnější informace o nejbližších sběrnách nebo sběrných dvorech poskytuje obecní správa.

Firemní zákazníci: Pokud si přejete provést likvidaci elektronických přístrojů, kontaktujte prodejce nebo dodavatele. Ti vám poskytnou další informace.

4. Rozměry

170 468 363 56 100

Rozměry v mm

239 96

5. Instalace

CLAGE Lüneburg DIN 4109 PA-IX 16952/I MPA NRW.

Pro tento přístroj je z důvodu zemských stavebních řádů podána žádost o osvědčení o kontrole stavebního dozoru jako potvrzení o použitelnosti z hlediska hlučnosti.

Dodržujte:

• např. VDE 0100
  • EN 806
• Ustanovení místních dodavatelů elektriny a vody
  • Technické údaje na typovém štítku
  • Výhradní použití vhodných a nepoškozených nástrojů

Místo instalace

• Přístroj instalujte jen do místností chráněných před zamrznutím. Přístroj nesmí být nikdy vystaven mrazu.
• Spotřebič musí být namontován na zed'a musí být nainstalován s vodními konektory směrem dolů nebo alternativně příčně s připojením vody vlevo.
• Přístroj odpovídá krytí IP25 a smí být instalován podle VDE 0100 část 701 (IEC 60364-7) v chráněném prostoru 1.
• Chcete-li předejít tepelným ztrátám, měla by být vzdálenost mezi průtokovým ohřívačem a odběrným místem co nejmenší.
• Přístroj musí být přístupný za účelem provádění údržby.
• Plastové potrubí se smí používat pouze tehdy, pokud odpovídá normě DIN 16893 řady 2.
• Specifický odpor vody musí při 15 °C činit nejméně 1100 Ω cm. Specifický odpor zjistíte od svého dodavatele vody.
• Neinstalujte přístroj v přímé blízkosti kovových ploch, aby nedocházelo k výpadkům bezdrátového připojení a pro zajištění optimálního dosahu signálu.

5. Instalace

Příslušenství pro montáž

Pro instalace při obtížných podmínkách vestavby je k dispozici toto montážní příslušenství:

Montážní rám RDX 3

(obj. č. 36100)

Pomocí tohoto montážního rámu lze namontovat průtokový ohřívač, pokud se elektrický přípoj nachází na jakémkoliv místě pod přístrojem na stěně.

Při použití montážního rámu se mění třída ochrany IP z IP25 na IP24.

Pomocí této montážní sady můžete namontovat průtokový ohřivač, pokud přípojky vody vycházejí z přístroje ze stěny přesazeny nebo zaměněny, nebo pokud vedou po zdi zboku k přístroji. Připojení k elektrické síti může být provedeno na libovolném místě pod přístrojem ze stěny, nebo může být instalováno na zed'.

UDX

Pomoci této montážní sady můžete namontovat průtokový ohřívač, pokud končí vodní přípojky nad přístrojem. Připojení k elektrické síti může být provedeno na libovolném místě pod přístrojem ze stěny, nebo může být instalováno na zed.

5. Instalace

12 G 1/2" 100

Upozornění: Pokud montujete tento průtokový ohřívač výměnou za jiný výrobek, nemusíte zpravidla vrtat žádné nové otvory pro nástěnný držák, bod 2 tedy odpadá.

Přívody vody před instalací důkladně propláchněte, abyste odstranili nečistoty z potrubí.

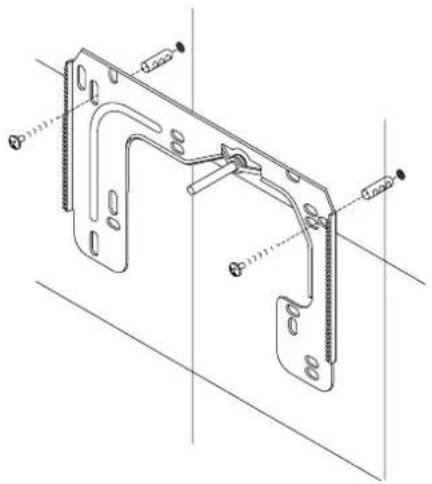

1. Našroubujte do obou nástěnných přípojek závitovou vsuvku použitím klíče na vnitřní šestihran 12 mm. Přitom musíte do závitu kompletně našroubovat těsnění. Přesah závitové vsuvky musí být po dotažení 12 – 14 mm.
2. Přidržte dodanou montážní šablonu na stěně a orientujte ji tak, aby byly otvory v šabloně správně přizpůsobeny přípojkám. Označte umístění otvorů podle šablony a vyvrtejte je vrtákem 6 mm. Vložte dodané hmoždinky.
3. Otevřete přístroj Za tím účelem stáhněte kryt dolů a uvolněte středový šroub hlavního krytu.

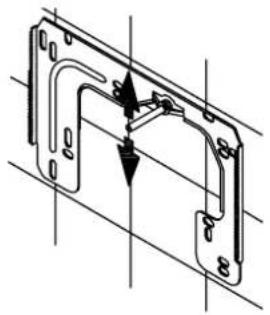

4. Uvolněte upevňovací matku nástěnného držáku, odejměte nástěnný držák a našroubujte jej na stěnu. Hranu obkladů nebo nerovnosti lze vyrovnat až do výše 30 mm pomocí dodaných distančních podložek. Distanční podložky se montují mezi stěnu a držák.

Instalace připojovacích tvarovek

Upozornění: Převlečné matice utáhněte přiměřeně tak, abyste dosáhli požadované těsnosti, aniž by došlo k poškození armatury, baterie nebo potrubí.

• Přišroubujte podle obrázků připojovací tvarovku studené vody převlečnou maticí a těsněním ½ palce k přípojce studené vody.
• Přišroubujte připojovací tvarovku teplé vody převlečnou maticí a těsněním ½ palce k přípojce teplé vody.

5. Instalace

• V případě výměny se může stát, že je v horní části přístroje elektrický přívodní kabel. Pouze v takovém případě nejprve postupujte podle kroků jedna až tři podle popisu »Elektrické připojení shora« v kapitole »Elektrické připojení«.
• Nasadte prístroj na nástěnný držák tak, aby závitová tyč nástěnného držáku zasahovala do príslušného otvoru v prístroji. Opatrným ohýbáním závitové tyče nástěnného držáku můžete prípadně provést drobné úpravy. Přívody vody prístroje ale musíte našroubovat bez působení síly.
• Našroubujte upevňovací matku na závitovou tyč nástěnného držáku.
• Našroubujte obě převlečné matice % palce vodovodních připojek přístroje vždy s těsněním % palce na instalované připojovací prvky.

zavřeno (a) otevřeno

1. Otevřete přívod vody a pomalu otevírejte uzavírací ventil (a) v přípojce studené vody (poloha »otevřeno«). Zkontrolujte utěsnění všech spojů.
2. Potom několikrát otevřete a zavřete příslušnou teplovodní baterii, dokud z rozvodu nepřestane unikat vzduch a průtokový ohřívač nebude odvzdušněný.

5. Instalace

Obrázek A:

Montáž pomocí lepicích pásek

Verze montáže pomocí hmoždinek a šroubů

70 1/2 424

Namontuje nástěnný držák pro dálkové ovládání

• Před montáží nástěnného držáku zkontrolujte, zda se dálkové ovládání z plánované pozice bezdrátově připojí k průtokovému ohřívači.
• Nástěnný držák pro dálkové ovládání Ize po odstranění ochranných fólií nalepit pomocí dvou lepicích pásek na pevný podklad (např. obklad) - obrázek A, nebo namontovat vhodnými hmoždinkami (∅ 4 mm) a šrouby (obrázek B).
  • V případě montáže s lepícími páskami je třeba dbát na to, aby podklad pro montáž byl suchý, bez tuků či zbytků mýdla.
• Při použití lepících pásek není po nalepení žádná možnost úpravy pozice, protože lepidlo má velmi silné lepící vlastnosti. Dbejte proto na správné polohování při lepení.
• Dálkové zařízení je na úchytu na zdi připevněno pomocí magnetické síly.
• K dálkovému ovládání a nástěnnému držáku se nepřibližujte s kreditními kartami nebo jinými kartami s magnetickým pruhem. Vestavěné magnety by mohly magnetický pruh karty poškodit.

Upozornění: Dálkové ovládání nevystavujte žádné vlhkosti.

6. Montáž na omítku

Upozornění: Převlečné matice ut těsnosti, aniž by došlo k poškozer Při montáži na stěnu musíte sešro převlečnou maticí ½ palce přípojk vývodů přípojky teplé a studené v konci závitové vsuvky. Přípojky te s těsněním ¾ palce k převlečné m Při montáži na stěnu je vhodné in: ložek podle výkresu vedle na sprá používány i oba upevňovací otvor Strana trubky s lemem musí být p ½ palce k bočním výstupům ½ palc Nakonec musíte tupým předměte

Upozornění: Převlečné matice utáhněte přiměřeně tak, abyste dosáhli požadované těsnosti, aniž by došlo k poškození armatury, baterie nebo potrubí.

Při montáži na stěnu musíte sešroubovat závitovou vsuvku ½ palce a těsnění ½ palce s převlečnou maticí ½ palce přípojky teplé a studené vody. Obě záslepky ½ palce bočních vývodů přípojky teplé a studené vody musíte odstranit a příšroubovat k otevřenému konci závitové vsuvky. Přípojky teplé a studené vody potom musíte příšroubovat spolu s těsněním ¾ palce k převlečné maticí ¾ palce přístroje a trubky výtoku.

Při montáži na stěnu je vhodné instalovat přístroj pomocí dodaných distančních podložek podle výkresu vedle na správnou vzdálenost od stěny. Přitom pamatujte, že jsou používány i oba upevňovací otvory v dolní části připojení potrubí.

Strana trubky s lemem musí být přišroubována převlečnou maticí ½ palce a těsněním ½ palce k bočním výstupům ½ palce připojovací tvarovky teplé a studené vody.

Nakonec musíte tupým předmětem vylomit otvory pro trubky v krytu!

7. Elektrické připojení

Schéma zapojení

2 4 6 8 1 A C 1 L3 L2 L1 PE 5 3 P 2 3 4 PE L1 L2 L3 3/PE~

1. Elektronika
2. Topný prvek
3. Bezpečnostní omezovač tlaku SDB
4. Svorkovnice
5. Bezpečnostní omezovač teploty STB

Pouze odborníkem!

Dodržujte:

• např. VDE 0100
• Ustanovení místních dodavatelů elektriny a vody
• Technické údaje na typovém štítku
• Přístroj musí být připojen k ochrannému vodiči!

Stavební předpoklady

• Přístroj musí být trvale připojen na pevně uložené vedení elektrické přípojky. Přístroj musí být napojen na ochranný vodič.
• Elektrická vedení musí být v bezvadném stavu a po montáži se musí zabezpečit před nežádoucím náhodným dotykem.
• Na straně instalace musí být zřízeno všepólové odpojovací zařízení se šířkou rozevření kontaktů nejméně 3 mm na pól (např. prostřednictvím pojistek).
• Za účelem zajištění přístroje musí být namontován pojistný prvek na ochranu vedení s vypínacím proudem přizpůsobeným jmenovitému proudu přístroje.

Přednostní relé (s odhozením zátěže)

Při připojování dalších přístrojů na třifázový proud lze na vnější vodič L2 připojit přednostní relé pro odlehčení zátěže CLAGE u elektronických průtokových ohřívačů (obj. č. 82250).

Pokud si přejete změnit provozní režim nechte po vytvoření elektrického připojení a prvním uvedení do provozu nejprve zobrazit menu nastavení a pak vyberte oddíl menu »odhození zátěže«. Pokud bude tento oddíl menu šedý, aktivujte nejprve expertní režim pod nastavením/software.

Kliknutím na Ize nastavit hodnotu 0,1 nebo 2.

Následně lze aktivovat zamykací funkci (viz kapitolu »8. první uvedení do provozu«, oddíl »zamykací funkce«).

Hodnota Popis

0 Provoz bez přednostního relé, tovární nastavení

1 Provoz s normálním přednostním relé s odhozením zátěže

2 Provoz s citlivým přednostním relé s odhozením zátěže

Nejprve je nutné zvolit režim provozu »1« a zkontrolovat funkci přednostního relé při nižším výkonu přístroje (požadovaná hodnota 35 stupňů a nízký objem vody). Pokud zabliká přednostní relé, je třeba zvolit režim provozu »2«.

7. Elektrické připojení

A ↓

Elektrické připojení zespodu

Upozornění: V případě potřeby lze svorku přípojky přemístit do vrchní části přístroje. Prosíme dodržujte pokyny v dalším odstavci.

Ujistěte před připojením přístroje k elektrické síti, že je vypnuté napájení elektrickým proudem!

1. Odstraňte izolaci přívodního kabelu zhruba 6 cm nad výstupem ze stěny. Nasadte ochrannou průchodku pro ochranu před stříkající vodou malým otvorem napřed na přívodní kabel tak, aby lícovala se stěnou. Tím zabráníte tomu, aby se případná vnikající voda dostala do kontaktu s elektrickými vodiči. Nesmí dojít k poškození! Ochranná průchodka se musí použít!
2. Klapku otočte doprava.
3. Odizolujte kontakty a připojte přívodní svorky podle plánu zapojení. Přístroj musí být připojen k ochrannému vedení.
4. Natáhněte ochrannou průchodku přes přívodní kabel tak, aby dosedla správně ve vybrání v příčce. Nasadte upevnění průchodky (A), přepněte klapku zpět azajistěte ji.
5. Nasadte kryt na přístroj a zašroubujte upevňovací šroub. Poté můžete nasunout kryt zespoda až po zarážku.

Elektrické připojení shora

Ujistěte před připojením přístroje k elektrické síti, že je vypnuté napájení elektrickým proudem!

1. Vylomte průchodku (S) v horní části přístroje na prolisu silným tlakem tupým předmětem (např. šroubovákem). U elektrického kabelu přípojky uloženého na omítku otevřete prolomení na pravé straně spodní části krytu.
2. Ořízněte průchodku v souladu s průřezem přívodního kabelu. Přitom musí být otvor v průchodce o něco menší než je průřez kabelu tak, aby bylo dosaženo optimální ochrany proti vodě. Vložte do proraženého otvoru průchodku. Ochranná průchodka se musí použít!
3. Odstraňte izolaci elektrického kabelu tak, aby izolace dosáhla skrze gumovou průchodku až do vnitřku přístroje. Vezměte připravený přístroj do ruky tak, abyste mohli druhou rukou zavést kabel do gumové průchodky.
4. Nasadte prístroj na nástěnný držák tak, aby závitová tyč nástěnného držáku zasahovala do príslušného otvoru v prístroji a upevněte prístroj.
5. Pevně našroubujte připojovací svorku kabelu adaptéru na vrchní připojovací bod. Kabel adaptéru vedte vlevo podél výkonového dílu a upevněte oba držáky na topném bloku.
6. Otevřete klapku. Druhý konec kabelu adaptéru propojte dle schématu zapojení se spodní připojovací svorkou. Dodržujte přiřazení vnějšího vodiče!
7. Odizolujte jednotlivé kontakty připojovacího kabelu a připojte je na horní přívodní svorku podle plánu zapojení. Přístroj musí být připojen k ochrannému vodiči.
8. Odklopte klapku zpátky a zajistěte ji.
9. Nasadte kryt na přístroj a zašroubujte upevňovací šroub. Poté můžete nasunout kryt zespoda až po zarážku.

Upozornění: Pro zajištění ochrany před stříkající vodou dle IP25 je nutno nasadit zespodu přístroje ochrannou průchodku proti vlhkosti.

8. První uvedení do provozu

SDB

STB

Jmenovitý výkon (max. příkon) je 27 kW při 400 V a interně jej můžete přepnout na 24 kW, 21 kW nebo na 18 kW!

Před elektrickým připojením naplňte vodovodní potrubí a přístroj vodou několikaná- sobným pomalým otevřením a zavřením kohoutku teplé vody a zcela je odvzdušněte.

Přitom z baterie odstraňte příp. regulátor průtoku z baterie tak, abyste zajistili maximální průtok. Proplachujte potrubí studené a teplé vody minimálně vždy jednu minu-tu.

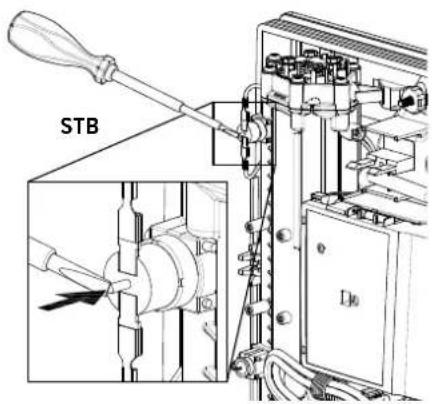

Po každém vyprázdnění (např. po práci na vodovodní instalaci, v případě nebezpečí zamrznutí nebo po opravách přístroje) je třeba přístroj před opětovným uvedením do provozu nově odvzdušnit.

Pokud nelze průtokový ohřívač uvést do provozu, zkontrolujte, zda během přepravy nesepnul bezpečnostní omezovač teploty (STB) nebo bezpečnostní omezovač tlaku (SDB). Zajistěte odpojení od elektrického napětí a příp. vypněte pojistky.

Přepnutí výkonu

Smí provést pouze autorizovaný odborník, jinak zaniká záruka!

Při prvním zapnutí napájecího napětí musí být na přístroji nastaven maximální výkon. Přístroj zajistí obvyklou funkci až po nastavení výkonu přístroje.

Maximální možný výkon je dostupný v závislosti na prostředí instalace. Vždy dodržujte údaje uvedené v tabulce s technickými údaji, především pak potřebný průřez elektrického vedení a hodnoty pojistek. Navíc dodržujte údaje předepsané podle DIN VDE 0100.

1. Zapojte přívod elektrické energie do přístroje.
2. Při prvním zapnutí napájecího napětí se na dotykovém ovládacím polipo cca. 40 sekundách objeví menu po volbu jazyka. Zvolte požadovaný jazyk. Následuje nastavení výkonu. Pokud se tak nestane, přejděte prosím na odstavec »opětovné uvedení do provozu«.
3. Nastavte přes dotykové pole obsluhy maximální výkon přístroje v závislosti na prostředí instalace (18, 21, 24 nebo 27 kW).
4. Nastavení potvrdte klávesou »OK«.
5. Na typovém štítku označte nastavený výkon.
6. Po nastavení maximálního výkonu přístroje se aktivuje ohřev vody po asi 10-30 sekundách plynulého průtoku vody.
7. Otevřete ventil s teplou vodou. Zkontrolujte funkci průtokového ohřívače.
8. Uvedte dálkové ovládání FX3 do provozu dle kroků 2-6 v kapitole »3. Dálkové ovládání« odstavec »přihlášení dálkového ovládání k průtokovému ohřívači« (viz stranu 250).
9. Seznamte uživatele s přístrojem a předejte mu návod k obsluze.
10. Vyplňte registrační kartu a odešlete jí na centrální zákaznický servis nebo zaregistrujte přístroj online na naší stránce: (viz stranu 241).

Opětovné uvedení do provozu

Uvádíte-li přístroj po první instalaci do jiného instalačního prostředí opět do provozu, může být nutné změnit maximální výkon přístroje.

Do stavu, v jakém se nacházel při dodání, můžete přístroj vrátit krátkodobým pře- mostěním obou kolíků (viz obrázek) například izolovaným šroubovákem (EN 60900). Všechny parametry se nastaví na výchozí nastavení a ohřev se uzamkne. Na displeji se zobraží menu pro volbu jazyka. Zvolte požadovaný jazyk. Následuje nastavení výkonu, je nutno nastavit maximální výkon přístroje. Tento stav zůstává při zapnutí a vypnutí napá- jecího napětí zachován.

8. První uvedení do provozu

Upozornění při problémech s bezdrátovým připojením

Pokud bezdrátové ovládání nemůže navázat kontakt s průtokovým ohřívačem Kann, zobrazí se na displeji »E 1«. Opětovný pokus o navázání kontaktu se spustí pomocí tlačítka.

V tomto případě zmenšetevzdálenost od průtokového ohřívače a zkontrolujte, zda je zapnuté napájení elektrickým proudem.

Použití ve sprše

Pokud okamžitý ohřívač vody přivádí vodu do sprchy, musíte omezit teplotu vody na 55 °C. Teplotní limit musí být nastaven na hodnotu menší nebo rovnou 55 °C pomocí dotyku v menu nastavení, po konzultaci se zákazníkem a musí být aktivována úroveň zámku.

Za provozu s předehřátou vodou musí být v místě instalace také její teplota omezena na 55°C.

Aktivace zamykací funkce

1. Nastavte požadované parametry v menu pro nastavení (viz online v návodu k obsluze kapitolu »nastavení«, oddíl »omezení teploty« a/nebo »odhození zátěže«).
2. Odpojte prístroj od napájecí sítě (např. vypnutím pojistek).
3. Odpojte přemostění od výkonové elektroniky a přepojte ho do polohy »1« (viz obrázek).
4. Uvedte přístroj znovu do provozu.

Deaktivace zamykací funkce

1. Odpojte prístroj od napájecí sítě (vypněte pojistky).
2. Odpojte přemostění od výkonové elektroniky a přepojte ho do polohy »VYP« (viz obrázek).
3. Uvedte prístroj znovu do provozu.

9. Údržba

zavřeno (a) otevřeno

(c)(b) Cedník

Údržbu smí provádět jen specializované provozovny.

Čištění a výměna filtračního sítka v připojovací tvarovce při připojení do zdi

Přípojka studené vody tohoto průtokového ohřívače je vybavena integrovaným uzavíracím ventilem a sítkem. Znečištěním sítka může dojít ke snížení průtoku teplé vody, takže musíte provést čištění nebo výměnu sítka takto:

1. Odpojte průtokový ohřívač od napětí na domovních pojistkách a zajistěte napájení proti nechtěnému zapnutí.
2. Otevřete kryt přístroje sundáním víka, povolte šrouby pod ním a sundejte kryt.
3. Uzavřete uzavírací ventil na připojovací tvarovce studené vody (a) (poloha »zavřeno«)
4. Vyšroubujte závitovou zátku (b) z připojovací tvarovky studené vody a vyjměte sítko (c). Poznámka: Zbytková voda může uniknout.
5. Nyní můžete sítko vyčistit a případně vyměnit.
6. Po instalaci čistého sítka zašroubujte závitovou zátku.
7. Otevřete pomalu uzavírací ventil na připojovací tvarovce studené vody (poloha »otevřeno«). Dbejte na to, aby nevznikly žádné netěsnosti.
8. Odvzdušněte přístroj opakovaným pomalým otevřením a zavřením teplovodní baterie, dokud nepřestane z potrubí unikat vzduch.
9. Nasadte kryt prístroje. Potom opět zapněte napětí na domovních pojistkách.

Čištění a výměna filtračního sítka při připojení na zdi

Přípojka studené vody tohoto průtokového ohřívače je vybavena sítkem. Znečištěním sítka může dojít ke snížení průtoku teplé vody, takže musíte provést čištění nebo výměnu sítka takto:

1. Odpojte průtokový ohřívač od napětí na domovních pojistkách a zajistěte napájení proti nechtěnému zapnutí.
2. Uzavřete uzavírací ventil na přívodním potrubí.
3. Otevřete kryt přístroje sundáním víka, povolte šrouby pod ním a sundejte kryt.
4. Uvolněte přítokovou trubku od tvarovky k připojení vody. Poznámka: Zbytková voda může uniknout.
5. Nyní můžete sítko vyčistit a případně vyměnit.
6. Po instalaci čistého sítka opět našroubujte přívodní trubku na tvarovku k připojení vody.
7. Otevřete pomalu uzavírací ventil na přívodním potrubí. Dbejte na to, aby nevznikly žádné netěsnosti.
8. Odvzdušněte přístroj opakovaným pomalým otevřením a zavřením teplovodní baterie, dokud nepřestane z potrubí unikat vzduch.
9. Nasad'te kryt přístroje. Potom opět zapněte napětí na domovních pojistkách.

Obsah

Návod na použitie

1. Popis zariadenia 271

Používatel'»User«.... 277

1. Dialkové ovládanie....279

Zaregistrujte rádiové dialkové ovládanie znova pomocou okamžitého ohrievača vody 279

Ovládanie 280

Zobrazenia displeja.... 281

Bezpečnostné pokyny.... 281

Výmena batérií 281

Likvidácia.... 281

1. CLAGE aplikácia »Smart Control«....282

Montovanie nástenného držiaka rádiového dialkového ovládača....292

1. Údržbárske práce.... 298

Je možné založit až do osem užívatelškých profilov. Každý užívatel má možnosť uložit v profile požadované teploty pre rôzne oblasti použitia. Užívatelské profily sa dajú zvolit t'uknutím na obrázok profilu a nastavia sa teploty uložené v profile (profil nájdete v časti »Používatel«).

Aplikácie

Údržba: Klepnutím na symbol sa otvorí správa o stave s dálšími informáciami.

MAX Maximálna teplota dosiahnutá: Teplota sa nedá dalej zvyšovat, pretože sa dosia-hol nastavený limit teploty. Teplotný limit je možné zmenit'v hlavnom menu v časti »Nastavenia«.

Trvanie »Duration«: V časti »Trvanie« klepnite na pre nastavenie požadovaného času a potom na »ŠTART« pre aktiváciu automatického času. Zobrazenie sa zmení na hlavný ovládací prvok, v ktorom sa nastavený čas zobrazuje priamo pod zobrazením teploty.

Ak chcete funkciu zrušit, dotknite sa času na tri sekundy.

Po vypršaní času krátko blikne »00:00«. Okrem toho sa prietok po stlačení zníži asi na 10 sekúnd a potom sa opát zvýši. Zaznie krátky signálny tón.

Plniace množstvo »Till-Up«: V časti »Plniace množstvo« klepnite na pre nastavenie požadovaného množstva vody a potom na »ŠTART« pre aktiváciu automatického systému. Zobrazenie sa zmení na hlavný ovládací prvok, v ktorom sa nastavené množstvo zobrazuje priamo pod zobrazením teploty. Otvorenie vodovodného kohútika spustí funk ciu a nastavené množstvo náplne sa odpočita v litroch po meraní prietoku.

Pred použitím vane sa uistite, že teplota vody je taká, akú chcete.

Jazyk »Language«: Výber jazyka menu.

Mena »Currency«: Výber symbolu meny.

Jednotka teploty »Temperature Unit«: Stanovená na °C.

Teplotný limit »Temperature Limit«: V tomto menu je možné aktivovat / deaktivovat teplotný limit a maximálnu výstupnú teplotu možno obmedzit poklepaním na na akúkolívek hodnotu v rozsahu nastavenia teploty.

Tón »Sound«: Aktivovat'/ deaktivovat'ovládacie tóny.

Pokles zataženia (Expertný režim) »Load Shedding«: Pri pripájaní dalších trojfázových zariadení je možné k vonkajšiemu vodiču L₂ pripojit' relé na odlahčenie zátaže pre elektronické prietokové ohrievače vody (položka CLAGE č. 82250). Relé zaistuje činnost' prietokového ohrievača vody a ostatné spotrebiče pripája až po ukončení vykurovania.

Hodnotu 0,1 alebo 2 je možné nastavit t'uknutím na .

Zaistite, aby nikto nemohol byt'zranený zvýšenými teplotami a aby inštalácia vydržala nároky.

3. Dialkové ovládanie

1 2 ECO MAX 38.5 CLAGE

Technické údaje

Ak už bolo nastavenie výkonu vykonané a ohrievač vody je napájaný napätím, vložte batérie do dialkového ovládača.

Zaregistrujte rádiové dialkové ovládanie znova pomocou okamžitého ohrievača vody

3. Dialkové ovládanie

Upozornenia:

2. Programové klávesy

Krátkym stlačením programových tlačidiel ① a ② sa dostanete priamo na predvolené teploty bez toho, aby ste museli niekolkokrát stlačit’tlačidlá -a . +

3. Nový štart a stav batérie

Stlačením a podržaním tlačidiel — a na približne 2 sekundy reštartujete dialkový ovládač. Krátko sa zobrazia všetky symboly a potom nasleduje zobrazenie batérie »8A«.

4. Ponuka Info

3. Dialkové ovládanie

Zobrazenia displeja

Ak celkový výkon prietokového ohrievača vody nepostačuje na ohrev vody z vodovodu, je to indikované zobrazeniami MAXX 3 displeji.

• Ak rádiové dialkové ovládanie nefunguje, okamžite vyberte batérie.
• Rádiový dialkový ovládač nevystavujte žiadnej vlhkosti.
• Prázdne batérie môžu vytiect'a poškodit' rádiový dialkový ovládač. Preto sa musia batérie vymenit' okamžite, ak sa na displeji rozsvieti symbol batérie alebo ak na stlačenie tlačidla nereaguje.
• Ak sa rádiové dialkové ovládanie nepoužíva dlhšiu dobu, vyberte z dialkového ovládača batérie.
• Bez aktivneho rádiového spojenia sa okamžitý ohrievač vody zahrieva na posledne nastavenú požadovanú hodnotu

Výmena batérií

Ked'sa rozsvieti symbol batérie 📋 vymeňte batérie za nové batérie AAA.

Na konci životnosti rádiového dialkového ovládania sa musia batérie zlikvidovat' oddelene od zvyšku zariadenia.

4. CLAGE aplikácia »Smart Control«

A

1. Skontrolujte, či je ohrievač vody napájaný napätím.
2. Nainštalujte si ovládaciu aplikáciu na vašom tablete/smartfóne. V Apple AppStore alebo Google Playstore vyhládajte »CLAGE Smart Control« a nainštalujte aplikáciu. Ovládaciu aplikáciu ešte nespůštajte.

Spojenie cez Bluetooth

Prejdite na konfiguráciu zariadenia, vyberte dotykový server DSX a klepnite na »Advanced«. Klepnutím na tlačidlo môžete povolit' / zakázat' siet' WLAN.

Opravy smú vykonávat'len autorizované odborné servisné strediská.

Ak sa chyba Vášho zariadenia nedá odstránit pomocou tejto tabulky, obrátte sa prosím na Factory Zákaznícky servis fy CLAGE. Majte prosím pripravené údaje uvedené na typovom štítku zariadenia!

KAMA - CLAGE

Ing. Roman Škvarka

Vyšnokubínska 10/151

026 01 Vyšný Kubín

Slovensko

Tel: [phone]

E-Mail: [e-mail]

Web: www.kama.sk

CLAGE GmbH

1) Maximálny pripojitelný prierez kábla so silovým pripojením na vrchu je 10 mm ^2

2) Zmiešaná voda

3) Elektronicky riadené v závislosti od požadovanej teploty a teploty studenej vody

Upozornění: Pokud montujete tento průtokový ohřívač výměnou za jiný výrobek, nemusíte zpravidla vrtat žádné nové otvory pro nástěnný držák, bod 2 tedy odpadá.

Přívody vody před instalací důkladně propláchněte, abyste odstranili nečistoty z potrubí.

1. Našroubujte do obou nástěnných přípojek závitovou vsuvku použitím klíče na vnitřní šestihran 12 mm. Přitom musíte do závitu kompletně našroubovat těsnění. Přesah závitové vsuvky musí být po dotažení 12 – 14 mm.
2. Pridržte dodanou montážní šablonu na stěně a orientujte ji tak, aby byly otvory v šabloně správně přizpůsobeny přípojkám. Označte umístění otvorů podle šablony a vyvrtejte je vrtákem 6 mm. Vložte dodané hmoždinky.
3. Otevřete přístroj Za tím účelem stáhněte kryt dolů a uvolněte středový šroub hlavního krytu.
4. Uvolněte upevňovací matku nástěnného držáku, odejměte nástěnný držák a našroubujte jej na stěnu. Hranu obkladů nebo nerovnosti lze vyrovnat až do výše 30 mm pomocí dodaných distančních podložek. Distanční podložky se montují mezi stěnu a držák.

1. Elektronika
2. Vyhrievací článok
3. Bezpečnostný obmedzovač tlaku SDB
4. Svorkovnica
5. Bezpečnostný obmedzovač teploty STB

Smie vykonat'iba odborník!

Musí sa dodržiavat:

• napr. VDE 0100
• Ustanovenia miestneho elektrorozvodného a vodárenského podniku
  • Technické údaje na typovom štítku
• Pripojte zariadenie na ochranný vodič!

Pri pripájaní dálších trojfázových zariadení je možné k vonkajšiemu vodiču L₂ pripojit' relé na odl'ahčenie záťaže pre elektronické prietokové ohrievače vody (položka CLAGE č. 82250).

Hodnotu 0,1 alebo 2 je možné nastavit'tuknutím na

Najskôr zvolte prevádzkový režim »1« a skontrolujte funkciu relé na odl'ahčenie záťaže s nízkym výkonom zariadenia (35 stupňov požadovanej hodnoty a malé množstvo vody). Ak relé vyhadzovača bliká, musí sa zvolit prevádzkový režim »2«.

1. Odizolujte spojovací kábel približne 6 cm nad sietovou zásuvkou. Ochrannú objímku proti postriekaniu vodou zatlačte najprv s menším otvorom cez spojovací kábel tak, aby ochranná objímka uzatvárala v jednej rovine so stenou. Tým sa zabráni vniknutiu vody do elektrických káblov. Nesmie byť poškodená! Ochranná objímka sa musí použit!
2. Skladací držiak sklopte doprava.
3. Jednotlivé vodiče odizolujte a pripojte ich k pripojovacím svorkám podla schémy zapojenia. Zariadenie musí byt'pripojené k ochrannému vodiču.
4. Ochrannú objímku natiahnite tak daleko cez spojovací kábel, aby ochranná objímka dokonale zapadla do výrezu priečky. Vložte upevnenie priechodky (A), sklopte držiak sklopenia spät a zacvaknite na miesto.
5. Nasadte kryt na zariadenie a zaskrutkujte upevňovaciu skrutku. Potom môžete kryt zdola zasunút'az na doraz.

Ak sa prietokový ohrievač vody nedá spustit, skontrolujte, či sa počas prepravy aktivoval bezpečnostný obmedzovač teploty (STB) alebo bezpečnostný obmedzovač tlaku (SDB). Uistite sa, že zariadenie nie je pod prúdom, a ak je to potrebné, resetujte bezpečnostný spínač.

STB

Prepínanie výkonu

Ak sa rádiový dialkový ovládač nemôže spojit's okamžitým ohrievačom vody, na displeji sa zobrazí »E 1«. Nový kontakt sa spustí stlačením tlačidla.

Údržbárske práce smie vykonávat'iba uznávaná odborná spoločnost.
