NÁVOD NA OBSLUHU DSX Touch Clage

Montáž úchytu na zed 261

Registrace prístroje

Montáž úchytu na zed'

744 01 Frenštát pod Radhoštěm

Česká Republika

Tel: [phone]

E-mail: [e-mail]

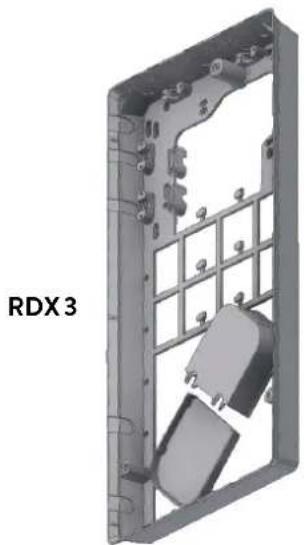

(obj. č. 34120) – nutné RDX / RDX 3! –

(obj. č. 34110) – nutné RDX / RDX 3! –

Montáž úchytu na zed'

Rozsah obsluhy prístroje lze omezit.

Zjednodušené prehlásenie o zhode EÚ....271

1. Použitie 272

Hlavné ovládanie 272

Hlavné menu....273

Štatistika »Statistics«.... 274

Informácie »Info«....277

Limit výkonu....277

Dohrev....277

Ako ušetrit'energiu 277

Odvzdušnenie po údržbárskych prácach 278

Čistenie a ošetrovanie.... 278

Montáž držiaka na stenu 279

Uvedenie do prevádzky.... 279

Prvé uvedenie do prevádzky....282

Spojenie cez Bluetooth.... 282

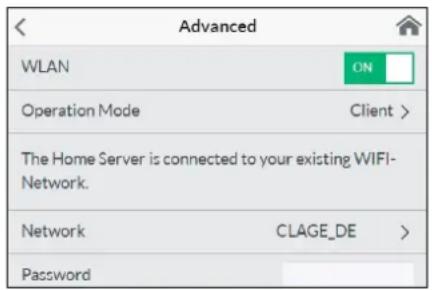

Spojenie cez WLAN 282

Aktivácia / deaktivácia Wi-Fi 283

Aktualizácia softvéru.... 283

Použitie....283

1. Svojpomoc s problémami a zákaznícky servis ..... 284

2. Produktový list podľa predpisov EÚ - 812/2013 814/2013 .... 285

Montážny návod

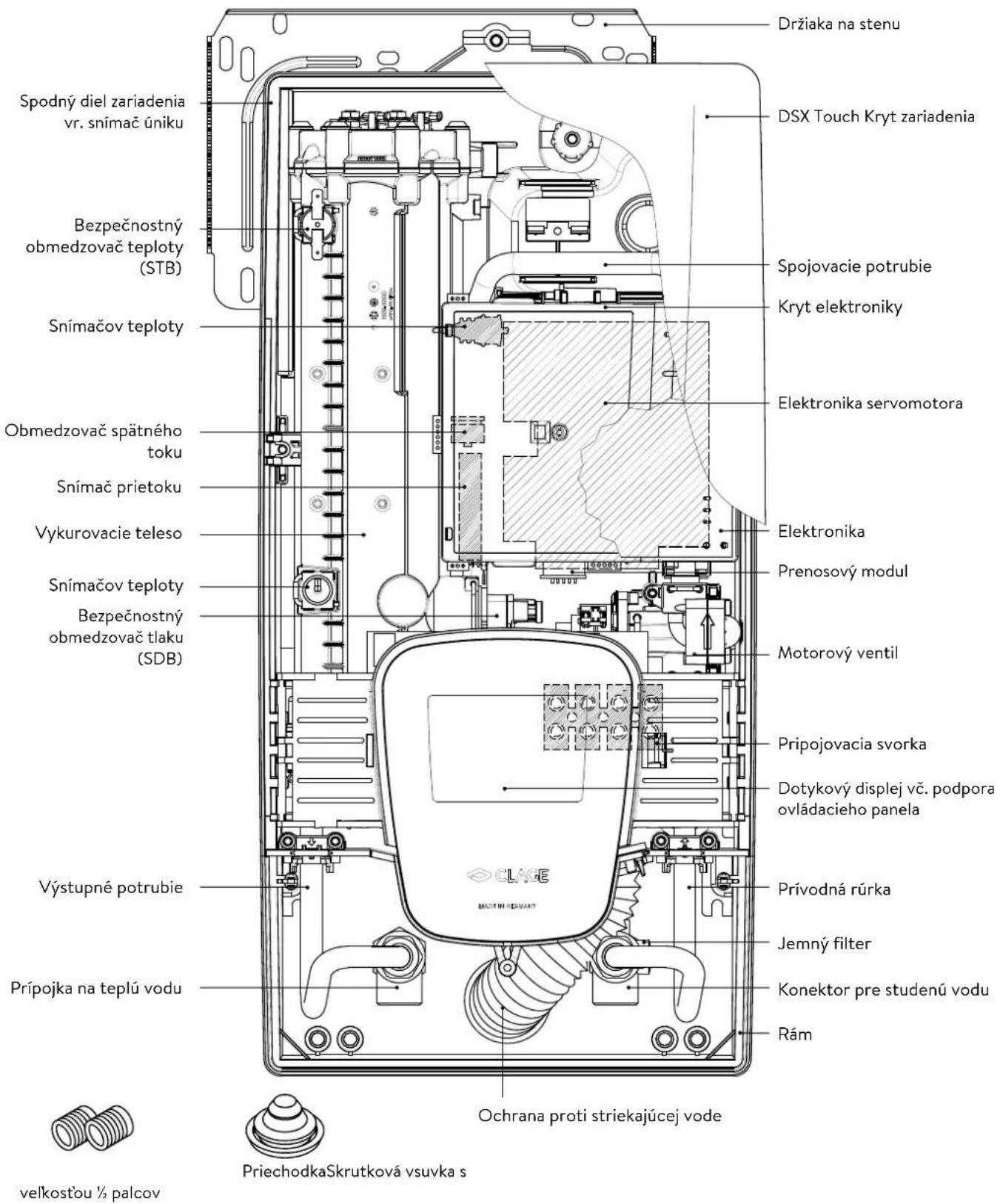

1. Prehl'ad 286

2. Technické údaje 287

3. Životné prostredie a recyklácia 287

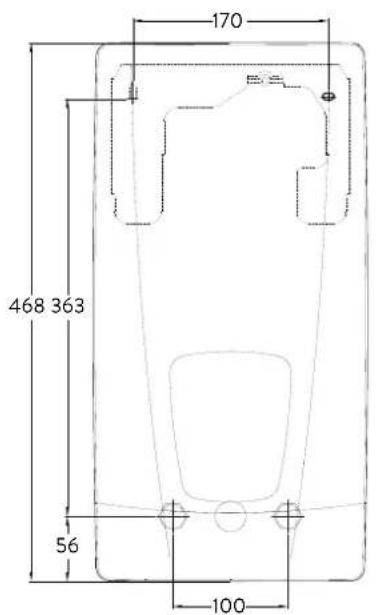

4. Rozmery 288

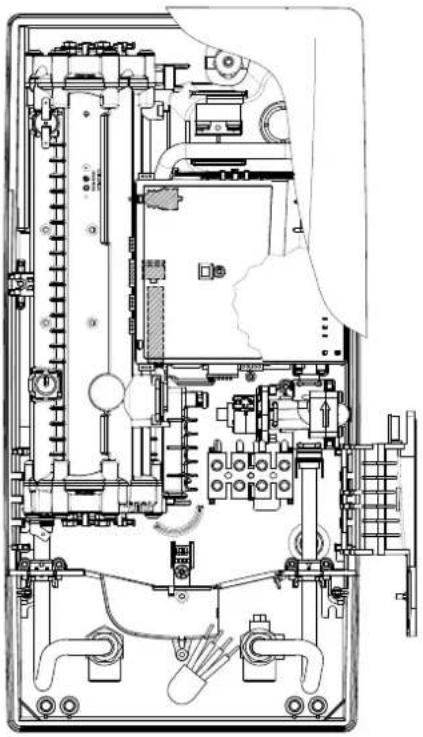

5. Inštalácia 288

Miesto montáže 288

Príslušenstvo k montáži....289

Montáž držiaka na stenu 290

Nainštalujte vodovodné armatúry.... 290

Namontovanie zariadenia.... 291

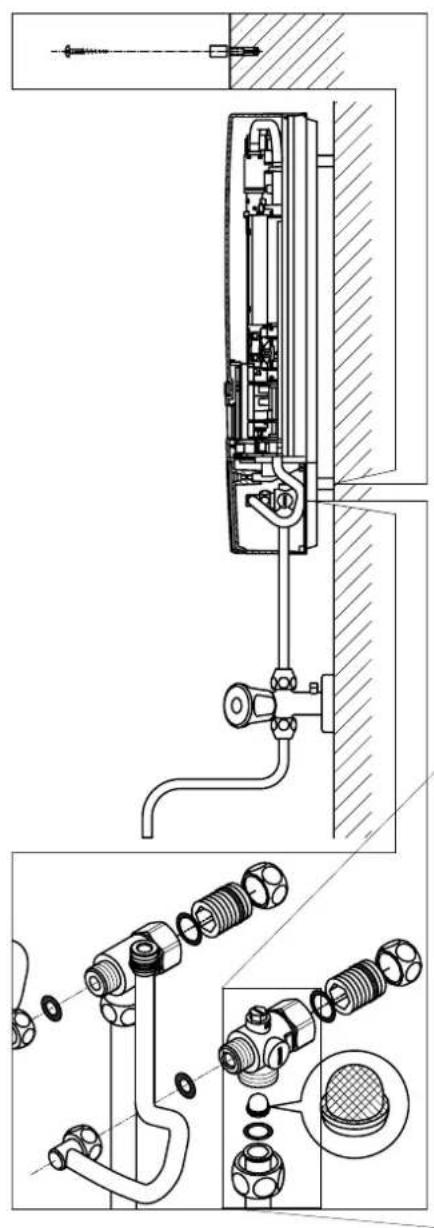

1. Povrchová montáž.... 293

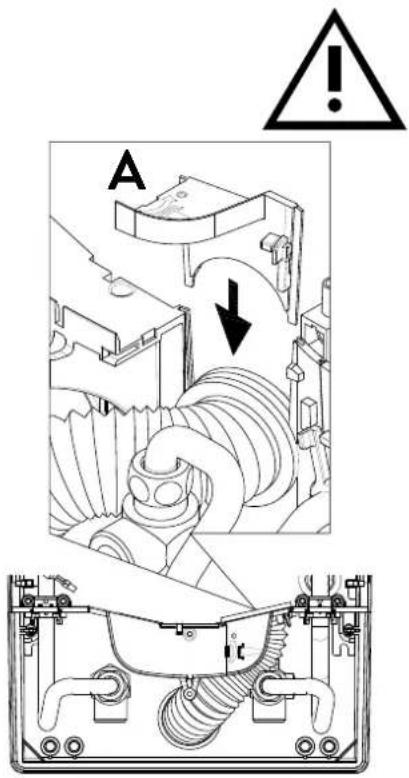

2. Elektrická prípojka.... 294

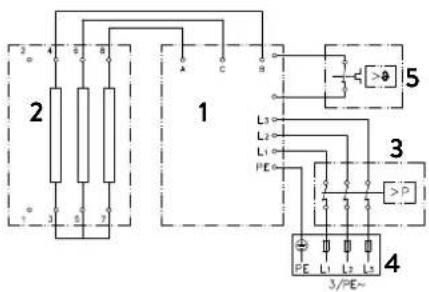

Schéma zapojenia....294

Štrukturálne predpoklady.... 294

Relé na odl'ahčenie zátaže.... 294

Elektrická prípojka zdola.... 295

Elektrická prípojka zhora....295

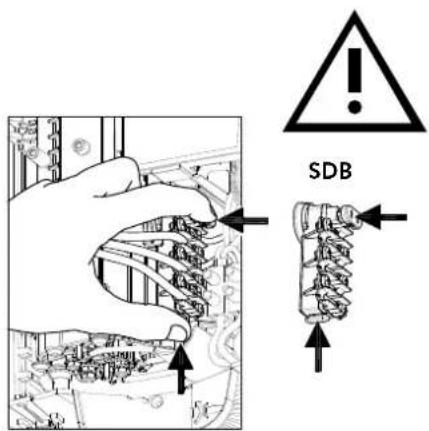

1. Prvé uvedenie do prevádzky 296

Prepínanie výkonu 296

Obnovené uvedenie do prevádzky 296

Upozornenia pri problémoch s rádiovým spojením ..... 297

Sprchová aplikácia 297

Blokovacia funkcia 297

Čistenie a výmena filtračnej clony v konektore so zapusteným pripojením....298

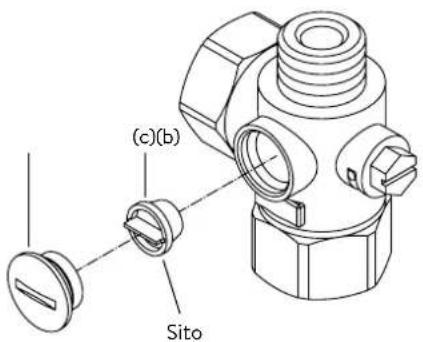

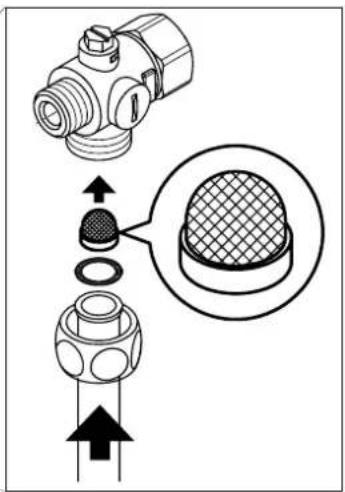

Čistenie a výmena filtračného sita s povrchovým pripojením.... 298

Dokumenty dodávané so zariadením sa musia uchovávať na bezpečnom mieste.

Registrácia zariadenia

Zaregistrujte svoje zariadenie online na našej webovej stránke a využite výhody nášho záručného servisu.

Vaše úplné údaje pomôžu nášmu zákazníckemu servisu spracovať vašu požiadavku čo najrýchlejšie.

Ak sa chcete zaregistrovať online, jednoducho kliknite na odkaz nižšie alebo použite QR kód v telefóne alebo tablete.

Poznámka: Priložené bezpečnostné pokyny si pred inštaláciou, uvedením do prevádzky a používaním pozorne a úplne prečítajte a dodržiavajte ich pre dálší postup a použitie!

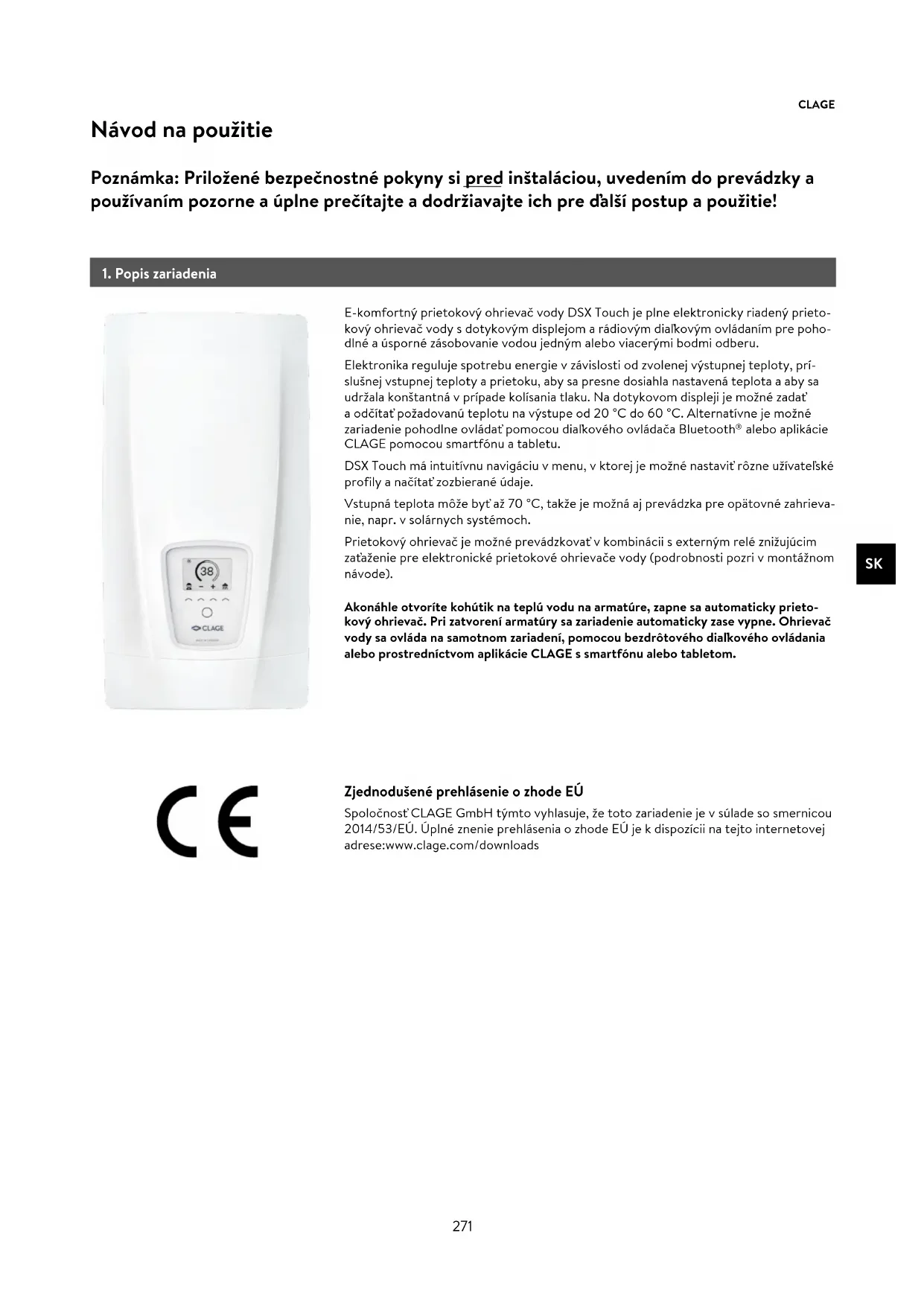

1. Popis zariadenia

E-komfortný prietokový ohrievač vody DSX Touch je plne elektronicky riadený prietokový ohrievač vody s dotykovým displejom a rádiovým dialkovým ovládaním pre pohodlné a úsporné zásobovanie vodou jedným alebo viacerými bodmi odberu.

Elektronika reguluje spotrebu energie v závislosti od zvolenej výstupnej teploty, príslušnej vstupnej teploty a prietoku, aby sa presne dosiahla nastavená teplota a aby sa udržala konštantná v prípade kolísania tlaku. Na dotykovom displeji je možné zadať a odčítat’ požadovanú teplotu na výstupe od 20 °C do 60 °C. Alternativne je možné zariadenie pohodlné ovládat’ pomocou dialkového ovládača Bluetooth® alebo aplikácie CLAGE pomocou smartfónu a tabletu.

DSX Touch má intuitívnu navigáciu v menu, v ktorej je možné nastavit rôzne uživatel'ské profily a načítať zozbierané údaje.

Vstupná teplota môže byť až 70 °C, takže je možná aj prevádzka pre opätovné zahrievanie, napr. v solárnych systémoch.

Prietokový ohrievač je možné prevádzkovat'v kombinácii s externým relé znižujúcim zaťaženie pre elektronické prietokové ohrievače vody (podrobnosti pozri v montážnom návode).

Akonáhle otvoríte kohútik na teplú vodu na armatúre, zapne sa automaticky prietokový ohrievač. Pri zatvorení armatúry sa zariadenie automaticky zase vypne. Ohrievač vody sa ovláda na samotnom zariadení, pomocou bezdrótového dialkového ovládania alebo prostredníctvom aplikácie CLAGE s smartfónu alebo tabletom.

CE

Zjednodušené prehlásenie o zhode EÚ

Spoločnosť CLAGE GmbH týmto vyhlasuje, že toto zariadenie je v súlade so smernicou 2014/53/EÚ. Úplné znenie prehlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese:www.clage.com/downloads

2. Použitie

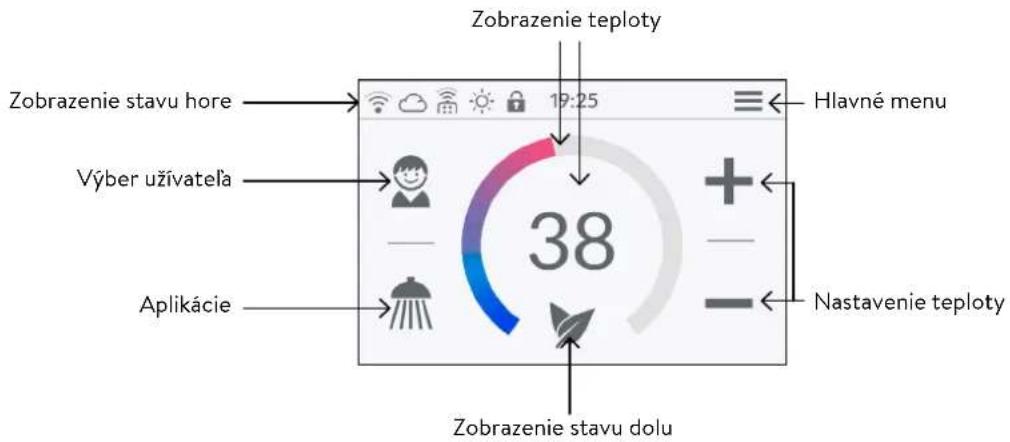

Hlavné ovládanie

Displeji zobrazuje štandardne hlavné ovládanie. Zobrazia sa aktuálne nastavenia a t'uknutím na dotykový displej získate prístup k rôznym submenu a funkciám.

Zobrazenie teploty 19:25 Zobrazenie stavu hore Výber užívatelá Aplikácie 38 Hlavné menu Nastavenie teploty Zobrazenie stavu dolu

Zobrazenie teploty

Farebný krúžok stupnice sa pri zvyšujúcich sa nastaveniach teploty vyplní a mení svoju farbu z modrej pri nízkych teplotách na červenů pri vysokých teplotách. Cielová teplo-ta v °C sa okrem toho zobrazuje ako číslo v strede displeja.

Nastavenie teploty

Požadovanů teplotu je možné zvolit'klepnutím na + a - pre jemné nastavenie alebo potiahnutím po farebnom krúžku stupnice pre rýchly výber v rozsahu od 20 °C do 60 °C. Jediné poklepanie na + alebo - zmení teplotu o 1 °C, v komfortnom rozsahu medzi 35 °C a 43 °C o 0,5 °C. Ak je teplota nastavená pod 20 °C, na displeji teploty sa zobrazí symbol — a prístroj vypne funkciu ohrievania.

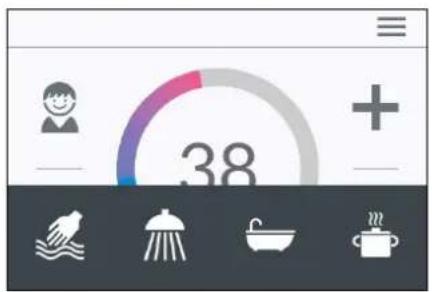

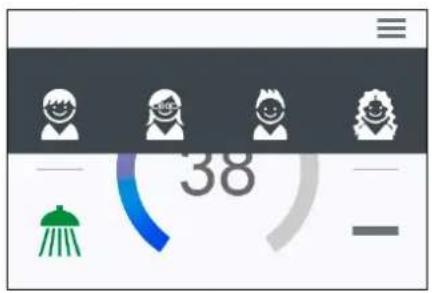

Výber užívatelá

Tu môžete vybrat' prednastavené aplikácie. Na to sa má túknút'na želaný symbol. Výrobne nastavené teploty (umývanie rúk = 35 °C, sprcha = 38 °C, vaňa = 40 °C, horúca voda = 48 °C) je možné zmenit' pre každú aplikáciu pomocou nastavenia teploty. Ak sa dotknete hodnoty teploty na displeji teploty alebo symbolu aplikácie na tri sekundy, uloží sa nastavená teplota pre zvolenú aplikáciu. Zobrazenie teploty blikne raz pre potvrdenie. Aplikačné teploty uložené v užívatel'skom profile je možné kedykol'vek vyvolat'túknutím na zodpovedajúci symbol.

Zobrazenie stavu hore

Blokovanie ovládania aktívne (PIN)
Vstupná teplota je nad nastavenou hodnotou (zariadenie sa nezahrieva)
Dialkové ovládanie Bluetooth je zaregistrované
Wi-fi je aktivované
Zariadenie je pripojené k CLAGE Cloud

Zobrazenie stavu dolu

Zobrazovacia plocha pre funkcie, ktoré vyžadujú potvrdenie od používatelá alebo ktoré sú pri používaní velmi dôležité.

Eco aktívne: Teplota aplikácie a prietok vody sú obmedzené na energeticky

38

38

2. Použitie

38.5

efektívne hodnoty. Ak je teplota prostredníctvom nastavenia teploty nastavená na vyššiu hodnotu, symbol bliká.

Režim vodovodného kohútika

Ak sa na armatúre vypúšťa ohriata voda, hlavné ovládanie sa prepne do režimu vodovodného kohútika a zmení farbu pozadia z modrej na nízku na červenú pri vysokej teplote v závislosti od nastavenej výstupnej teploty.

V tomto pohlade prstenec stupnice ukazuje aktuálnu spotrebu energie zariadenia.

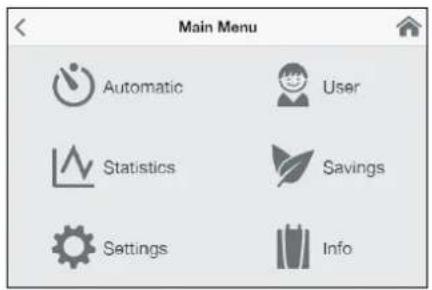

Hlavné menu

Odtial'to môžete zvolit' všetky funkcie menu a hodnoty pamäte prístroja. Ťuknutie na symbol naviguje vždy naspät'k hlavnému ovládaniu.

Automatika »Automatic«

V tomto menu sa môžu zvolit dve funkcie. Automatický systém meria čas v sekundách pomocou funkcie „Trvanie“ alebo prietok ohriatej vody v litroch pomocou funkcie „Plniaci objem“. Zariadenie nedokáže zistiť studenú vodu zmiešanú na vodovodnom kohútiku. Pre správne použitie automatickej funkcie podľa plneného množstva je preto potrebné nastavit na zariadení požadovanú teplotu a na armatúre otvorit’iba ventil horúcej vody.

Pre každý uživatelšký profil sa uloží posledná nastavená počiatočná hodnota pre každú funkciu a môže sa kedykolvek znovu aktivovat'.

Upozornenie: Prevádzkové funkcie sú v automatickom režime obmedzené. Ak vyberiete obmedzenú funkciu, zobrazí sa informačné okno. Klepnutím na »OK« deaktivujete automatický systém a všetky funkcie sú opät'volne dostupné. Klepnutím na »Zrušit« sa informačné okno zatvorí a automatický systém zostane aktivovaný.

Kliknutím na čas alebo otvorením kohútika na teplú vodu sa spustí funkcia a čas začne plynút' každú sekundu. Opätovným tuknutím na čas môžete funkciu kedykolvek pozastavit' a znova spustit'. Zatvorenie kohútika nepreruší funkciu. Ak teplá voda už tečie, keď je aktivovaná funkcia, spustí sa okamžite.

Funkcia môže byt' pozastavená a znovu spustená dalšim zatvorením a otvorením ventilu. Ak teplá voda už tečie, ked'je aktivovaná funkcia, spustí sa okamžite. Ak chcete funkciu zrušit', musíte sa na tri sekundy dotknút' plneného množstva alebo na jednu minútu pre- rušit' prietok vody.

2. Použitie

Po dosiahnutí plniaceho množstva na displeji krátko bliká »0 l« a prístroj uzavrie prívod teplej vody cez ventil motora. Okrem toho zaznie dlhý signálny tón a na displeji sa zobrazí správa. Motorový ventil zostáva zatvorený, kým sa nepotvrdí správa na zariadení alebo prostredníctvom aplikácie.

Uzavretie armatúry je vždy nevyhnutné, preto sa funkcia nesmie používat'bez dozoru.

Tip: Množstvo vody z posledného otvorenia vodovodného kohútika sa zaznamená pod »Štatistika«. Aby ste určili množstvo vody potrebnej na naplňanie vane, naplňte vaňu raz manuálne teplou vodou. V položke ponuky »Štatistika« môžete prečitať množstvo vody po naplnení a potom túto hodnotu zadať do automatickej funkcie »Plniace množstvo« pre dálšie plnenie vane.

Upozornenie: V prípade výpadku napájania, keď je časovač spustený po plniacom množstve, je ventil motora zatvorený. Ventil zostáva zatvorený aj po obnovení napájania, na displeji sa objaví bezpečnostný dotaz a zaznie výstražný signál, kým sa bezpečnostný dotaz nepotvrdí tůknutím na »OK«.

Statistics Last Tapping Σ 0.00€ Water 0 L Ø Power 0.000kWh

Údaje o spotrebe a použití zariadenia sa ukladajú a zobrazujú graficky v štatistike:

Spotreba vody
Spotreba prúdu
Σ Celkové náklady na spotrebu

Prejdením prstom môžete listovat'v rôznych časových obdobiach. Spotreby sa zobra- zujú jeden po druhom v diagramoch za obdobie posledného stáčania, dnešná spotreba, spotreba včera, posledných sedem dní, posledné štyri týždne, posledných dvanást mesiacov a posledné štyri roky.

Upozornenia: Údaje o spotrebe a použití nie sú vhodné na účely fakturácie.

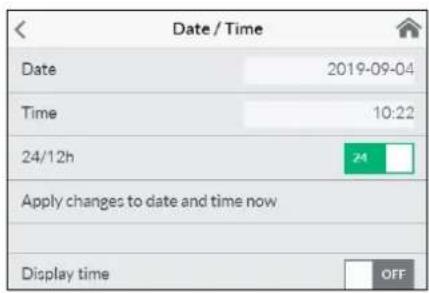

Date / Time Date 2019-09-04 Time 10:22 24/12h 24 Apply changes to date and time now Display time OFF

Toto menu sa používa na základnú konfiguráciu zariadenia. Prejdením prstom môžete prechádzat' rôznymi položkami ponuky a t'uknutím na parametre môžete zmenit' nastavenia priamo alebo prejst' do rôznych podponúk.

Dátum / denný čas »Date / Time«: Po pripojení zariadenia k sieti s prístupom na internet zíška zariadenie DSX Touch svoj systémový čas automaticky. Prípadne môžete čas nastavit’ručne a uložit’ho klepnutím na „Apply changes to date and time now“.

Poznámka: Bez pripojenia na internet sa čas stratí v prípade výpadku prúdu.

Upozornenie: Ak prietokový ohrievač vody dodáva sprchu, maximálna teplota bola počas inštalácie zariadenia obmedzená a dá sa zmenit'iba pod túto teplotu. Teplotný limit sa v tomto prípade nedá úplne deaktivovat'.

2. Použitie

Blokovanie ovládania »Operation Lock«: Zabezpečte vaše nastavenia so štvormiestnym PIN.

Upozornenie: Blokovanie ovládania je možné deaktivovat'iba so správnym PIN v časti »Chránené oblasti« alebo pomocou »Vymazat'PIN«. Ak ste zabudli svoj kód PIN, kontaktujte zákaznícky servis.

Zadat PIN: S pomocou klávesnice môžete zvolit čísla od 0 do 9. Ak ste zvolili štyri číslice, potvrdte klepnutím na »OK«. Z bezpečnostných dôvodov je potom potrebné zadat PIN a znova ho potvrdit.

Ak sa tieto dve zadania zhodujú, dostanete sa do sekcie »Chránené oblasti«.

Chránené oblasti: Zvol'te oblasti pre PIN blokovanie.

• Zablokovat' nastavenia: Automaticky aktivne, akonáhle sa vygeneruje PIN. Použivatelia sa do menu s nastaveniami dostanú len s pomocou PIN. Deaktivovanie vymaže aktuálny PIN.
  • + Blokovat' hlavné menu: Použivatelia sa do hlavného menu dostanú len s pomocou PIN
• • Blokovat' požadovanú hodnotu: Teplota na výstupe je nastavená na aktuálnu hodnotu a dá sa zmenit' iba pomocou PIN. Užívatel'ské profily, aplikácie a ekologický režim je možné menit' iba pomocou kódu PIN.

Jas »Brightness«: Jas displeja môžete znížit' napr. kvôli šetreniu prúdu. Jas môžete nastavit' samostatne pre normálnu prevádzku a pohotovostný režim.

• Prevádzka 5-100%
- Pohotovost' 0-100% (0% = displej VYPNUTÝ)

Nastavenie prepohotovostný režim saaktivuje až po cca 1,5 minútach.

Upozornenie: Výstražné signály a upozorňovacie tóny sa nedajú deaktivovat.

Hodnota	Popis
0	Prevádzka bez relé na uvolnénie zátaže, nastavenie z výroby
1	Prevádzka s normálnym relé na uvolnenie zátaže
2	Prevádzka s citlivým relé na uvolnenie zátaže

Najskôr zvolte prevádzkový režim 1 a skontrolujte funkciu relé na odlahčenie zátaže s nízkym výstupom zariadenia (35 stupňov žiadanej hodnoty a malé množstvo vody). Ak relé vyhadzovača bliká, musí sa zvolit prevádzkový režim 2.

Tepelné spracovanie »Thermal Treatment«: Pomocou tejto funkcie môžete podporovat tepelné spracovanie vášho zariadenia a následnú siet' potrubí vrátane príslušenstva. To nenahrádza tepelnú dezinfekciu podľa uznávaných technologických pravidiel.

• Ťuknutím na »OK« sa spustí cyklus úpravy a požadovaná hodnota je nastavená na 70 °C. Ak zariadenie dodáva vodu do sprchy, funkcia je zablokovaná.
• Púštajte cez vodovodné kohútiky po dobu najmenej troch minút teplú vodu, aby sa potrubia úplne zohriali.
• Zníženie požadovanej hodnoty alebo 30 sekúnd bez prietoku vody ukončí cyklus úpravy.

2. Použitie

Settings
Flow Limit	< AUTO >
Factory Settings	>
Initialize Statistics	>
Devices	>
Software Info	>

Factory Settings

Restart Device

Factory Reset

Reset User Settings

Software Info
Version	1.4.2
Imprint	>
Open Source Licenses	>
Expert Mode	OFF

- Počet a spočítaná doba a prietoky všetkých tepelných úprav sú ukladané do pamäti.

Upozornenia:

Vytekajúca voda a armatúra sú velmi horúce! Vodná para sa nemá inhalovat.

Limit prietoku »Flow Limit«: Tu môžete nastavit'správanie obmedzenia prietoku.

Možnosti nastavenia:

»OFF« žiadne obmedzenie prietoku (motorový ventil deaktivovaný)

»AUTO« automatické nastavenie, t.j. prietok je obmedzený tak, aby sa dosiahla požadovaná teplota

»ECO« obmedzenie prietoku maximálne na 8,0 l/min

napr. »9.0« obmedzenie na volne nastavitelnú hodnotu medzi 4,5 a 25 l/min

Upozornenie: Ak bola funkcia Eko aktivovaná v ponuke »Šetrit«, prietok sa automaticky nastaví na »ECO«. Zmena prietoku deaktivuje funkciu Eco.

Nastavenie zo závodu »Factory Settings«: Všetky nastavenia môžete resetovať na stav doručenia.

• Rešartovat' zariadenie: Nastavená hodnota sa resetuje na stav dodania a zariadenie sa rešartuje
• Obnovenie továrenských nastavení: Vymaže všetky záznamy vykonané štatistikou vrátane.
• Obnovit' použivatelské nastavenia: Odstráni všetky vytvorené uživatelské profily.

Synchronizácia štatistiky »Statistic: Pomocou tejto funkcie môžete znova načítať štatistické údaje.

Zariadenia »Devices«: Tu sú uvedené všetky nastavenia pre ovládanie s aplikáciou a integráciu DSX-Touch do siete WLAN. Ďalšie informácie obdržíte v kapitole: 4. CLAGE aplikácia »Smart Control« na strane 282.

Softvérové informácie »Software Info«: Informácie o operačnom systéme, impresum a licencie si môžete pozriet tu. Takisto sa tu dá aktivovat »Expertný režim«. Expertný režim vám umožňuje prístup k citlivým systémovým nastaveniam a funkciám.

2. Použitie

User Add User Andreas Maria

Používatel' »User«

Až 8 používatelov môže zadať svoje meno a zvolit’si svoj vlastný profilový obrázok. Toto sa objaví spolu s prvými písmenami mena v hlavnom ovládacom prvku.

V hlavnom ovládaní môže každý užívatel'nastavit' a uložit'svoje vlastné požadované teploty pre rôzne aplikácie.

Klepnutím na + sa pridajú dalšie profily, už vytvorené profily sa dajú upravovat' pomocou dotykového pera a tuknutím na × sa susedný uživatelský profil môže vymazat'.

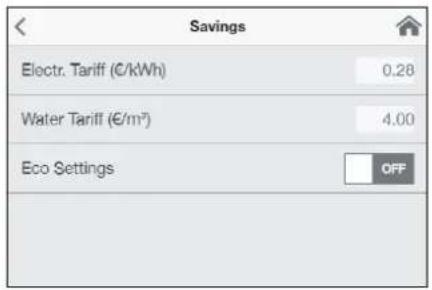

Savings Electr. Tariff (€/kWh) 0.28 Water Tariff (€/m³) 4.00 Eco Settings OFF

Šetrenie »Savings«

Tu je možné definovat' parametre nákladov v štatistike spotreby a aktivovat' / deaktivovat'režim ECO. Symbol meny môžete vybrat'v ponuke »Nastavenia«.

Cena elektriny (€/kWh): Uvedte cenu elektriny vášho vlastného dodávatel'a elektriny. Cena vody (€/m³): Uvedte cenu vody vášho vlastného dodávatel'a vody.

Nastavenia ECO: Teploty vody sú v režime ECO obmedzené pre všetky aplikácie na energeticky efektívnu hodnotu (umývanierúk = 35°C, sprcha = 38°C, vaňa = 40°C, horúca voda = 48°C).

Prietok je obmedzený na 8 l/min.

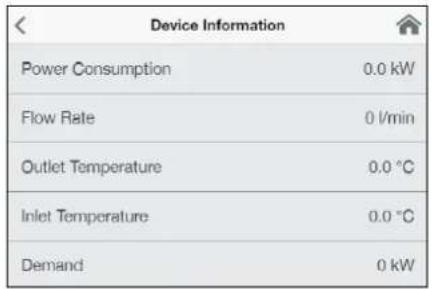

Tu sú uvedené všetky aktuálne informácie o stave a zariadeniach. Prejdením prstom môžete listovat'v rôznych informačných hodnotách.

Limit výkonu

Ak plný výkon prietokového ohrievača vody nepostačuje na zohriatie odčerpaného množstva vody, regulačný ventil automaticky obmedzí prietok tak, aby sa dosiahla požadovaná teplota.

Dohrev

Pri prevádzke s predhriatou vodou (napr. so solárnymi systémami) sa musí zabezpečit, aby teplota na vstupe neprekročila 70 °C.

Ak teplota na vstupe prekročí vopred nastavenú požadovanú hodnotu pri prevádzke s predhriatou vodou, nebude na výstupe žiadny výkon. V hlavnom ovládaní sa zobrazi symbol 🌐.

Nastavte na zariadení želanú teplotu a otvorte len odberový kohútik teplej vody. Akonáhle cítite, že teplota vody je príliš vysoká, nepridávajte studenú vodu, ale nastavte na zariadení nižšiu teplotu. Pridaním studenej vody by sa síce teplota teplej vody opát' znížila, ale zbytočne by sa spotrebovalo viac hodnotnej energie, ako bolo treba. Naviac, studená voda pridaná do armatúry by nemohla byť kontrolovaná elektronickou reguláciou, čo by malo za následok, že zariadenie by Vám už nemohlo zaručit' stálost' teploty.

2. Použitie

Odvzdušnenie po údržbárskych prácach

Prietokový ohrievač vody je vybavený automatickým rozpoznaním vzduchových bublín, čím sa predchádza neúmyselnému chodu nasucho. Aj tak musí byt zariadenie pred prvým uvedením do prevádzky odvzdušnené. Po každom vyprázdnení (napr. po práci na vodovodnej inštalácii, v prípade nebezpečenstva zamrznutia alebo po opravách prístroja) musí byt zariadenie pred opätovným uvedením do prevádzky znova odvzdušnené.

1. Odpojte prietokový ohrievač vody od siete tým, že vypnete poistky.
2. Odskrutkujte prúdový rozstrekovač na odberovej armatúre a otvorte najskôr odbe- rový kohútik studenej vody, aby sa dočista prepláchlo vodné potrubie a zabránilo sa prípadnému znečisteniu prístroja alebo prúdového rozstrekovača.
3. Potom niekolkokrát otvorte a zatvorte príslušný odberový kohútik teplej vody, až kým z potrubia neprestane vychádzat'vzduch a ohrievač vody je odvzdušnený.
4. Až potom môžete znova pripojit' prívod elektrického prúdu k prietokovému ohrievaču vody a naskrutkovat' prúdový rozstrekovač.
5. Po cca 10 sekundách nepretržitého prietoku vody aktivuje zariadenie ohrev.

Čistenie a ošetrovanie

• Plastové povrchy a sanitárne armatúry poutierajte iba vlhkou handrou. Nepoužívajte žiadne abrazívne čistiace prostriedky a prostriedky obsahujúce riedidlá a chlór.
• Pre dobrú dodávku teplej vody by ste mali pravidelne odskrutkovat a vyčistit regulator prúdu vody. Každé tri roky nechajte skontrolova autorizovaným odborným servisným strediskom elektrické a vodovodné konštrukčné diely, aby bola vždy zaručená bezporuchová funkcia a prevádzková bezpečnost.

Typ Dialkové ovládanie FX 3
Prevádzkové napätie 3V
Typ batérií 2 x AAA alkalické	1)
Druh ochrany IP 20
Dosah 10 metrov vrát. steny
Vysielací výkon ≤ 8 mW
Dosah vysielača/frekvencia príjmu	2,4 - 2,4385 GHz
Vyžarovanie vysielača	neriadené
Povolenia	Európa EN 300 328 / CE

1) Nabíjatel'né batérie (akumulátory) sa nesmú používat'

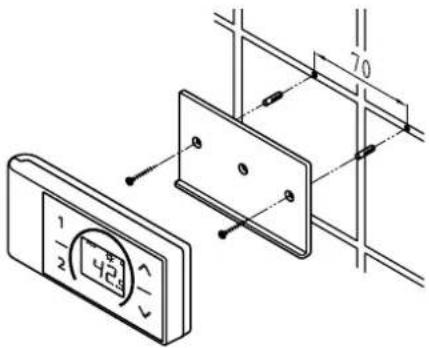

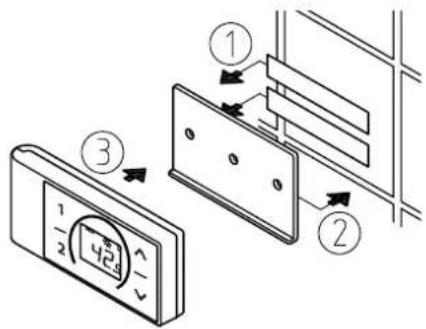

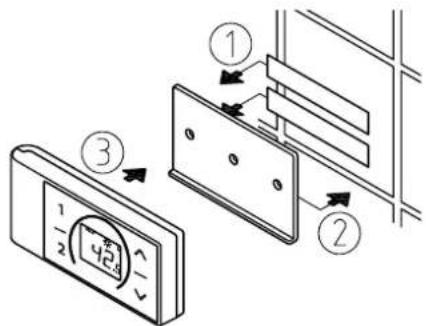

Obrázok A:

Montáž s lepiacimi pásikmi

Voliteľná inštalácia pomocou hmoždiniek a skrutiek

Montáž držiaka na stenu

• Pred inštaláciou nástenného držiaka skontrolujte, či rádiový dialkový ovládač môže príst do rádiového kontaktu s okamžitým ohrievačom vody v určenej polohe a či nie je chránený pred striekajúcou vodou.
• Držiak na stenu rádiového dialkového ovládača môže byť po odstránení ochranných fólií (obrázok A) prilepený k pevnému povrchu (napr. dlaždici) alebo pripevnený na stenu pomocou vhodných hmoždiniek (∅ 4 mm) a skrutiek (obrázok B).
• Pri montáži pomocou lepiacich pásikov sa uistite, že povrch je suchý, mastný a bez mydla.
• Pri použití lepiacich průžkov už nie je možné opravit polohu po pritlačení, pretože lepidlo má velmi vysoků prilnavost. Preto pri lepení dávajte pozor na vodorovnú orientáciu.
• Rádiový dialkový ovládač je držaný magneticky na nástennej konzole.
• Dialkové ovládanie a držiak na stenu nepribližujte k kreditným kartám alebo iným kartám s magnetickým průžkom. Vdaka zabudovaným magnetom sa môže magnetický průžok karty stat'nečitatelným.

Uvedenie do prevádzky

1. Skontrolujte, či je zapnuté napájanie ohrievača vody (poistky).
2. Po vložení batérií dialkový ovládač krátko zobrazí všetky symboly. Potom sa zobrazí »BR« a percentuálna úroveň nabitia batérie a displej sa zmení na zadanie PIN »P I«.
3. Štyri číslice PIN sa zadávajú jedna po druhej a zobrazujú sa ako P I až P4. Aktuálna číslica sa mení pomocou — a +Stlačením sa dostanete na dálšiu číslicu. Po zada-ní P4 a stlačení je PIN prijatý.
4. Zadajte prvé štyri číslice Bluetooth PIN a potvrdte pomocou ①. PIN nájdete na typovom štítku vášho prietokového ohrievača vody alebo pri ňom.
5. Po zadani PIN sa dialkové ovládanie automaticky pripojí k prietokovému ohrievaču vody, pri registrácii sa zobrazí »d 1«.
6. Po nadviazaní spojenia sa displej rádiového dialkového ovládača zmení na zobrazenie cieľovej hodnoty.

Ak registrácia nebola úspešná, zobrazenie sa zmení po 45 sekundách na »E 1«. Rádiové dialkové ovládanie ukončí pokus o registráciu a potom je v režime úspory energie. Stlačením lubovolného klávesu sa proces registrácie začne znova.

• Ak nie je rádiové dialkové ovládanie zaregistrované alebo stratí rádiový kontakt, zostane zachovaná posledná nastavená teplota.
• Ak problém s pripojením pretrváva, znova spustite registráciu podržaním všetkých štyroch tlačidiel na dialkovom ovládači na päť sekúnd.

Ovládanie

S rádiovým dialkovým ovládačom sú k dispozícii nasledujúce funkcie:

1. Tlačidlá volby teploty

Požadovanú teplotu môžete postupne zvyšovat' alebo znížovat' pomocou tlačidiel — a +.

Upozornenie: Ak je zobrazenie teploty pomocou tlačidla — nastavené na »—«, prietokový ohrievač vody vypne funkciu ohrevu.

Nastavenie zo závodu je pre program ①35 °C a pre program ②48 °C. Programovým klávesom môžete priradit svoje vlastné nastavenia:

• Zvolte s — a požadovanú teplotu vody.
- Stlačte programové klávesy ① alebo ② dobu min. 2 sekúnd pre uloženie aktuálnej teploty.

Stlačte a podržte programové tlačidlá ① a na približne 5 sekúnd, aby ste otvorili informačnú ponuku. Krátko stlačte alebo na navigáciu tam a spät na displejoch. Dlhým stlačením ② z menu opät odídete.

Zobrazenia ponuky:

In Ukazovatel'pre ponuku Info
BR Aktuálna kapacita batérie v percentách
Er Aktuálny chybový stav
E, Teplota vstupnej vody v °C
To Teplota výstupnej vody v °C
EL Najvyššia nastavitelná teplota vody v °C
FL Aktuálny prietok vody v l/min
Po Aktuálna spotreba energie v kW
PP Aktuálna spotreba energie v percentách
PL Maximálny výkon zariadenia v kW
CR Kalibračná hodnota
r-5 Sila signálu v percentách
n 1 Číslo verzie softvéru 1
n2 Číslo verzie softvéru 2
n3 Číslo verzie softvéru 3
P I Číslice 1 a 2 uloženého PIN
P3 Číslice 3 a 4 uloženého PIN

Prevádzka úspory energie ECO

Symbol 5.02uje, že prietokový ohrievač pracuje s nastaveniami pre úsporu energie. To znamená, že aktuálna spotreba energie v závislosti od zvolenej teploty a prietoku je v rozsahu úspory energie.

Limit výkonu MAX

Prevádzka s predhriatou vodou

Ak teplota na vstupe prekroči vopred nastavenú požadovanú hodnotu pri prevádzke s predhriatou vodou, nebude na výstupe žiadny výkon. V zobrazení sa ukáže symbol 🌿

Bezpečnostné pokyny

• Nabíjateľné batérie (akumulátory) sa nesmú používat!
• Nenabíjatelné batérie sa nesmú znovu nabíjat'.
• Rôzne typy batérií alebo nové a použité batérie sa nesmú používať spolu.
• Pri opätovnom vkladaní batérií dbajte na správnu polaritu.

Likvidácia

Batérie môžu obsahovat'látky ohrozujúce životné prostredie. Použité batérie sa preto musia vrátit'do zberných miest batérií a nesmú sa likvidovat's bežným domovým odpadom.

Prvé uvedenie do prevádzky

Aplikáciu Smart Control je možné k zariadeniu DSX Touch prípojit'bud'cez Bluetooth, alebo prostredníctvom siete WLAN.

1. Aktivujte funkciu Bluetooth vášho smartfónu / tabletu.
2. Spustite aplikáciu Smart Control a potvrdte všetky bezpečnostné otázky.

Upozornenie: Nespracovávajú sa žiadne údaje o polohe. Aktivácia a prijatie funkcie určovania polohy je potrebná z dôvodu nových pokynov pre všetky aplikácie pre Android s funkciou Bluetooth.

1. Pri prvej aktivácii aplikácie sa zobrazí správa s upozornením. Klepnutím na »OK« sa dostanete k ručnému nastaveniu v konfigurácii zariadenia »A« (cesta k menu: Hlavné menu → Nastavenia → Zariadenia). Klepnutím na »Demo« vám umožní preskúmat'ovládacie prvky aplikácie. Demonštračný režim môžete ukončit'v časti (Hlavná ponuka → Nastavenia → Zariadenia).
2. Vyberte »Rozhranie Bluetooth« a klepnite na »Hladat'zariadenia ...«
3. Potom sa naskenuje a zobrazí maximálne desat'nájdených zariadení Bluetooth »B«. Názov zariadenia je tvorený skratkou modelu a poslednými 4 číslicami sériového čísla. Ak by tam nebolo vaše zariadenie, zopakujte snímanie.
4. Zvolte vaše zariadenie a potvrdte s »OK«.
5. Zadajte ručne Bluetooth PIN alebo nasnímajte QR kód. Nájdete ho na typovom štítku pod krytom v spodnej časti prietokového ohrievača.
6. Zariadenie je teraz spojené s vaším smartfónom / tabletom. Funkciu preskúšajte prostredníctvom zmeny teploty cez váš smartfón / tablet. Displej musí ukázať rovnakú hodnotu.

Spojenie cez WLAN

Konfigurácia ako Klient

Ovládanie pomocou inteligentných reproduktorov, napr. Pomocou Amazon Alexa, je možné len vtedy, ak bol DSX Touch zaregistrovaný ako klient v sieti s prístupom na internet.

• Chránte zariadenie pred neoprávneným prístupom, pričom ho pripojíte k IT infraštruktúre pripojenej k internetu, iba ak je chránené bránou firewall.

• Chránte zariadenie pred neoprávneným prístupom pomocou zabezpečeného hesla WiFi. Malo by pozostávat'z písmen, číslic a špeciálnych znakov a nemalo by byt'uve-dené v lexikóne.

• Prejdite na konfiguráciu zariadenia (cesta k ponuke: Hlavná ponuka → Nastavenia → Zariadenia), vyberte server DSX a klepnite na »Rozšírené«.

• Všetky siete nájdené v dosahu sú uvedené v časti »Siet«. Klepnutím na vaše SSID vyberiete vašu domácu siet'. Ak je identifikátor SSID vašej domácej siete skrytý, musí byť pre konfiguráciu krátko nastavený na „viditelný“.
• Potom zadajte heslo siete WLAN pod položkou »Heslo« a klepnite na »Použit«.
• DSX Touch aktualizuje nastavenia WLAN a pokúsi sa prihlásit'k routeru pomocou zadaných prístupových údajov. tablet/smartfón sa musia nachádzat'v rovnakej sieti.
• Spustite aplikáciu Smart Control a potvrdte úvodný dotaz na nastavenie pomocou »OK«.
• Dostanete sa do konfigurácie zariadenia a úspešnú inštaláciu môžete skontrolovať zvolením servera DSX a klepnutím na »Pripojit'...«. Mal by sa objavit nasledujúci text: „Môže sa použit domáci server“.

Upozornenie: Časové oneskorenie niekolko sekúnd je normálne a závisí od sietovej infraštruktúry a využívania WLAN.

4. CLAGE aplikácia »Smart Control«

Konfigurácia ako Prístupový bod

Ak chcete používať DSX Touch ako nezávislý prístupový bod, nastavte si individuálne a bezpečné heslo na ochranu pred neoprávneným prístupom:

1. Prejdite na konfiguráciu zariadenia (cesta k ponuke: Hlavná ponuka → Nastavenia → Zariadenia), vyberte server DSX a klepnite na »Rozšírené«.
2. Vyberte »Prevádzkový režim« a prepnite na prevádzkový režim »Accesspoint«.
3. Pod SSID zadajte individuálny SSID a pod Heslo bezpečné heslo. Heslo by malo obsahovat' číslice a písmená a musí mat' najmenej 8 znakov.
4. Pripojte svoj tablet / smartfón k zariadeniu DSX Touch zadaním prístupových údajov, ktoré ste práve vybrali v nastaveniach WLAN tabletu / smartfónu.
5. Spustite aplikáciu Smart Control a potvrdte úvodný dotaz na nastavenie pomocou »OK«.
6. Dostanete sa do konfigurácie zariadenia a úspešnú inštaláciu môžete skontrolovať zvolením servera DSX a klepnutím na »Pripojit'...«. Mal by sa objaviť nasledujúci text: „Môže sa použit’ domáci server“.

Upozornenie: Ak ste zabudli svoje heslo, môžete si na prietokovom ohrievači vody nastavit nové heslo.

Aktivácia / deaktivácia Wi-Fi

Aktualizácia softvéru

Aktualizácia ovládacej aplikácie

Odporúča sa používat'najnovší softvér na zabezpečenie bezchybného a bezpečného ovládania zariadenia DSX Touch.

Ak je k dispozícii nová verzia ovládacej aplikácie, zobrazí sa v Appstore.

• Aktualizácia s iOS zariadeniami: Ak chcete vykonat' aktualizáciu, v obchode s aplikáciami prepnite na kartu „Aktualizácie“ a klepnite na tlačidlo „Aktualizovat“, ktoré sa nachádza napravo od ovládacej aplikácie.
• Aktualizácia s iOS zariadeniami: Ak chcete vykonať aktualizáciu, v aplikácii Google Playstore vyberte aplikáciu Smart Control a klepnite na tlačidlo »Aktualizovať«

Aktualizácia softvéru DSX Touch

Upozornenie: Počas aktualizácie zariadenia DSX Touch neprerušujte napájanie ohrievača vody.

• Ak chcete aktualizovat, musí byt zariadenie DSX Touch pripojené k sieti WiFi pripojenej k internetu.
• Prietokový ohrievač vody nie je počas aktualizácie funkčný niekolko minút.

• Aktuálnu verziu softvéru môžete zobrazit'v hlavnej ponuke v časti Nastavenia - Informácie o softvéri.

• Zadajte konfiguráciu zariadenia: (Hlavné menu - Nastavenia - Zariadenia).

• Klepnite na domovský server DSX, ktorý chcete aktualizovat.

• Vyberte položku »Softvér«, potom »Inštalácia aktualizácie« a potvrdte nasledujúcu správu.

• Počkajte asi 10 minút, kým sa ovládací panel rešartuje a skontrolujte funkciu zariadenia DSX Touch.

Ak aktualizácia nie je možná po niekolkých pokusoch, obrátte sa na zákaznícky servis výrobcu.

Použitie

Celý rozsah pod Kapitolou »2. Použitie« popísaných funkcií je možné ovládat'aj pomo-cou aplikácie.

5. Svojpomoc s problémami a zákaznícky servis

Factory Zákaznícky servis

Pirolweg 4

21337 Lüneburg

Nemecko

Tel [phone]

E-mail: [e-mail]

Váš prietokový ohrievač vody bol vyrobený svedomito a pred expedíciou bol niekolkokrát preskúšaný. Ak sa vyskytne problém, často ide o maličkost'. Najskôr vypnite a znova zapnite poistky, aby sa elektronika »opätovne nastavila«. Napokon skúste problém vyriešiť sami pomocou pokynov uvedených v nasledujúcej tabulke. Vyhnete sa tak výdavkom za zbytočný výjazd pracovníkov zákazníckeho servisu.

DSX Touch
Problém Príčina Pomoc
Voda zostáva studená, dotykový displej nesvieti	Domáca poistka spustenáPoistku obnovit' alebo zapnút'
	Spustil sa bezpečnostný tlakový spínač	Informovat' zákaznícku službu
V zobrazení sa objaví symbol chyby	Zariadenie rozpoznalo poruchu	Poistky vypnút' a znovu zapnút'Ak chybové hlásenie pretrváva, informujte zákaznícky servis
Prietok horúcej vody je slabší	Znečistený alebo vápenatý výstup	Vyčistite regulátor průdenia, sprchovú hlavicu a sitká
	Síto vstupného filtra je znečistené alebo kalcifikované	Nechajte sito filtra vyčistit' zákazníckym servisom
	Prietok je obmedzený	Deaktivujte Eko režim a obme-dzenie prietoku
Zvolená teplota sa nedosiahla	Prietok vody je príliš velký	Aktivujte (znovu) ventil motora v menu »Limit prietoku«
	Do kohútika sa pridáva studená voda	Vypúštajte iba horúcu vodu, nastavte teplotu na používanie, skontrolujte teplotu na výstupe
Dotykový displej nereaguje, alebo len miestami	Sklo displeja je mokré	Displej utrite dosucha s mäkkou utierkou
Aplikácia nenašla DSX Touch	Napájanie DSX Touch je prerušené	Poistky obnovit' alebo zapnút'
	Dosah WLAN je prekročený	Umiestnite tablet / smartfón bližšie k prístupovému bodu (smerovač alebo DSX Touch)
	WLAN na tablete / smartfône deaktivovaná (režim v lietadle)	Aktivujte WLAN
	Tablet / smartfôn nie je v rovnakej sieti WLAN ako DSX Touch	WLAN pri zmene nastavení tabletu / smartfónu

Dialkové ovládanie FX3
Problém Príčina Pomoc
Zobrazí sa symbol»Batéria«	Batérie dialkového ovládača sú prázdne	Vložte dve nové AAA batérie dorádiového dialkového ovládača
Zariadenie nereaguje nadialkové ovládanie	Dosah rádového prenosuprekročený	Dialkový ovládač umiestnitebližšie k zariadeniu a stlačtetlačidlo
Zobrazenie »E2«	PIN bol niekolkokrátzadaný nesprávne	Počkajte niekolko minút, potompodržte stlačené všetky štyritlačidlá na 5 sekúnd a zadajtesprávny PIN
Zobrazenie »E9«	Chyba spojenia	Ak sa to bude opakovat, vymeň-te batérie a kontaktujte zákaz-nicky servís

6. Produktový list podl'a predpisov EÚ - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE	DSX Touch	5V-270P-3H	S	A	38	484	60	15

Vysvetlenie

a	Názov alebo značka
b.1	Označenie prístroja
b.2	Typ prístroja
c	Záťažový profil
d	Trieda energetickej účinnosti prípravy teplej vody
e	Energetická účinnost' prípravy teplej vody
f	Ročná spotreba elektrického průdu
g	Alternativny záťažový profil, príslušná energetická účinnost' prípravy teplej vody a príslušná ročná spotreba el. průdu, pokiaľ je k dispozícii
h	Teplotné nastavenia regulátora teploty zariadenia na prípravu teplej vody
i	Hladina akustického výkonu vo vnútorných priestoroch

Dodatočné pokyny

	Všetky osobitné opatrenia, ktoré je potrebné vykonat' pri montáži, uvedení do prevádzky, používaní a údržbe zariadenia na prípravu teplej vody, sú uvedené v návode na používanie a inštaláciu.
	Všetky uvedené údaje boli stanovené na základe nariadenia európskych smerníc. Rozdiely oproti informáciám o výrobku, ktoré sú uvedené na inom mieste, sa zakladajú na odlišných podmienkach testovania.
	Spotreba energie bola stanovená štandardizovaným postupom podľa nariadení EÚ. Skutočná spotreba energie zariadenia závisí od individuálneho použitia.

Montážny návod

1. Prehl'ad

Držiaka na stenu DSX Touch Kryt zariadenia Spodný diel zariadenia vr. snímač úniku Bezpečnostný obmedzovač teploty (STB) Snímačov teploty Obmedzovač spätného toku Snímač prietoku Vykurovacie teleso Snímačov teploty Bezpečnostný obmedzovač tlaku (SDB) Výstupné potrubie Prípojka na teplú vodu Velkostou ½ palcov PriechodkaSkrutková vsuvka s Spojovacie potrubie Kryt elektroniky Elektronika servomotora Elektronika Prenosový modul Motorový ventil Pripojovacia svorka Dotykový displej vč. podpora ovládacieho panela Prívodná rúrka Jemný filter Konektor pre studenú vodu Rám Ochrana proti striekajúcej vode

2. Technické údaje

Typ DSX Touch
Energetická trieda A *	)
Menovitý výkon (menovitý prúd) 18 kW..27 kW (26 A..39 A)
Zvolený výkon / zvolený prúd	18 kW / 26 A	21 kW / 30 A	24 kW / 35 A	27 kW / 39 A
Elektrická prípojka	3~/PE 380..415 V AC			3~/PE 400 V AC
Prierez vodičov, najmenej1)	4,0 mm2	4,0 mm2	6,0 mm2	6,0 mm2
Výkon teplej vody (l/min)2)max. pri Δt = 28 Kmax. pri Δt = 38 K	9,26,8	10,77,9	12,39,0	13,810,2
Menovitý objem 0,4 l
Menovitý pretlak 1,0 MPa (10 baru)
Spôsob zapojenia nepriepustný / odtlakovaný
Ohrievací systém	Neizolovaný vodič IES®
Rozsah použitia pri 15 °C:Špecifický odpor vodyŠpecifická elektrická vodivost'	≥ 1100 Ωcm≤ 90 mS/m
Vstupná teplota	≤ 70 °C
Zapínací prietok - max. prietok	1,5 l/min - automatický3)
Strata tlaku	0,08 baru pri 1,5 l/min 1,3 baru pri 9,0 l/min
Teplotný rozsah	20 - 60 °C [70 °C]
Vodná prípojka	G 1⁄2 palcov
Hmotnost' (naplnený vodou)	4,5 kg
Oblast' vysielača/frekvencia príjmu WLAN	2,412 - 2,472 GHz (802.11 b/g/n)
Vysielací výkon WLAN	≤ 100 mW
Oblast' vysielača/frekvencia príjmu Bluetooth	2,4 - 2,4385 GHz
Vysielací výkon Bluetooth	≤ 8 mW
Vyžarovanie vysielača	neriadené
Dosah	10 metrov vrát. steny
Trieda ochrany podla VDE	I
Druh krytia / Ochrana	IP25 CE

*) Vyhlásenie je v súlade s nariadením EÚ č 812/2013

3. Životné prostredie a recyklácia

Tento produkt bol vyrobený klimaticky neutrálnym spôsobom podľa rozsahu 1 + 2. Odporúčame odber 100 % zelenej elektriny, aby bola prevádzka tiež klimaticky neutrálna.

Výrobok bol zhotovený z kvalitných recyklovatelých materiálov a komponentov. Pri likvidácii majte na zreteli, že elektrické prístroje sa musia na konci svojej životnosti zlikvidovat' oddelene od domového odpadu. Preto odovzdajte toto zariadenie do jedného z mestských zberných miest, v ktorom bude použité elektronické zariadenia navrátené do recyklačného cyklu. Táto správna likvidácia slůži ochrane životného prostredia a zabraňuje možným škodlivým účinkom na človeka a životné prostredie, ktoré by mohli vyplývat' z neodbornej manipulácie s prístrojom na konci životnosti. Presnejšie informácie o najbližšej zberni, resp. recyklačnom dvore sa dozviete na obecnej správe.

Obchodní zákazníci: Ak chcete zlikvidovat' elektronické prístroje, skontaktujte sa so svojím obchodníkom alebo dodávatelom. Títo majů pre vás pripravené dálšie informácie.

4. Rozmery

170 468 363 56 100

Rozmery v mm

239 96

5. Inštalácia

CLAGE Lüneburg DIN 4109 PA-IX 16952/I MPA NRW.

Toto zariadenie spíňa všetky požiadavky z hľadiska výšku hluku určené príslušným stavebným úradom podľa vydaného osvedčenia o skúške hluku.

Musí sa dodržiavat:

• napr. VDE 0100
  • EN 806
• Ustanovenia miestneho elektrorozvodného a vodárenského podniku
  • Technické údaje na typovom štítku
  • Výhradné používanie vhodných a nepoškodených nástrojov

Miesto montáže

• Zariadenie sa smie inštalovat'len v miestnostiach, kde teplota nepoklesne pod bod mrazu. Zariadenie nesmie byt'nikdy vystavené mrazu.
• Zariadenie je určené na montáž na stenu a musí byť nainštalované zvislo s prívodom vody na dne alebo alternativne priečne s prívodom vody nalavo.
• Zariadenie zodpovedá triede krytia IP25 a môže byt'inštalované v ochrannej zóne 1 podl'a VDE 0100, čast'701 (IEC 60364-7).
• Za účelom obmedzenia tepelných strát by mala byt' vzdialenost' medzi prietokovým ohrievačom a odberovým miestom podľa možnosti čo najmenšia.
• Pre účely údržby musí byt zariadenie prístupné.
• Umelohmotné rúrky sa smú použit'len vtedy, ked'zodpovedajú DIN 16893, rad 2.
• Špecifický odpor vody musí byt' pri 15 °C najmenej 1100 Ω cm. Na špecifický odpor vody sa môžete spýtat' u svojho vodárenského podniku.
• Neinštalujte prístroj v bezprostrednej blízkosti kovových povrchov, aby ste zaistili spolahlivé rádiové spojenie a optimálny dosah rádia.

5. Inštalácia

Toto inštalačné príslušenstvo je k dispozícii pre inštalácie s náročnými inštalačnými podmienkami:

Montážny rám RDX 3

(Art.-č. 36100)

Pomocou tohto montážneho rámu je možné inštalovať prietokový ohrievač vody, ak elektrické pripojenie vychádza zo steny kdekolvek pod zariadením.

Pri použití montážneho rámu sa trieda ochrany IP zmení z IP25 na IP24.

Potrubná súprava VDX

(Art.-č. 314120) - Potrebné RDX / RDX 3! -

Pomocou tejto montážnej súpravy je možne inštalovat prietokový ohrievač vody, ak vodovodne pripojenia vychádzajů zo steny pod zariadením alebo sú zamenené alebo vedů k zariadeniu na bočnej stene. Elektrické pripojenie môže vychádzat zo steny v ktoromkolvek bode pod zariadením alebo môže byt namontované na povrch.

Potrubná súprava UDX

(Art. č. 314110) - Potrebné RDX / RDX 3! -

Pomocou tejto montážnej súpravy je možné nainštalovať prietokový ohrievač vody, ak pripojenie na vodu konči nad zariadením. Elektrické pripojenie môže vychádzat zo steny v ktoromkolvek bode pod zariadením alebo môže byt namontované na povrch.

5. Inštalácia

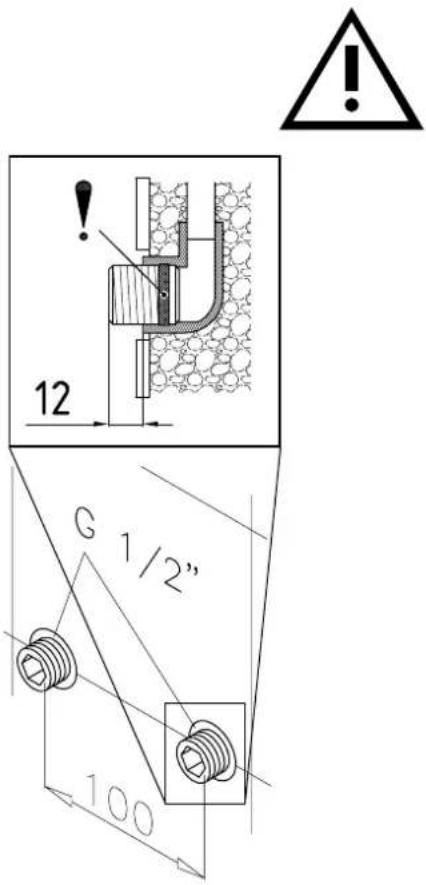

12 G 1/2" 100

Montáž držiaka na stenu

teplý studený

Nainštalujte vodovodné armatúry

Poznámka: Prepojovacie matice dotiahnite mierne, aby ste dosiahli potrebnú tesnost bez poškodenia armatúr alebo potrubí.

• Pripojte spojku so studenou vodou s prevlečnou maticou a 12 palcovým tesnením k prípojke so studenou vodou, ako je to znázornené.
• Zaskrutkujte pripojovací kus horúcej vody s prevlečnou maticou a ½ palcovým tesnením na pripojenie horúcej vody.

5. Inštalácia

• Môže sa stat, že elektrické napájacie vedenie je nainštalované v hornej časti zariadenia alebo povrchu. V takom prípade postupujte podl'a krokov 1 až 3 podl'a popisu »Elektrické pripojenie zhora« v kapitole »Elektrické pripojenie«.
• Umiestnite zariadenie na nástennú konzolu tak, aby závitová tyč nástennej konzoly zapadla do otvoru v prístroji. Opatrným ohýbaním závitovej tyče nástennej konzoly je možné v prípade potreby vykonat malé opravy. Vodné spojovacie vedenia zariadenia však musia byt naskrutkované bez použitia sily.
• Naskrutkujte plastovú ryhovanú maticu na závitovú tyč nástenného držiaka.
• Zaskrutkujte dve prevlečné matice % palca vodovodných spojovacích vedení zariadenia s % palcovým tesnením na namontované spojovacie kusy.

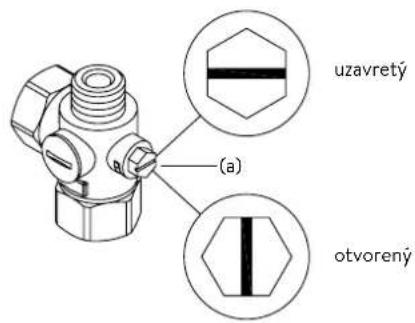

1. Otvorte prívod vody a pomaly otvorte uzatvárací ventil (a) v prípojke studenej vody (poloha »otvorený«). Skontrolujte tesnosť všetkých pripojení.
2. Potom viackrát otvorte a zatvorte príslušný kohútik s horúcou vodou, až kým z potrubia neunikne žiadny vzduch a prietokový ohrievač vody bude bez vzduchu.

5. Inštalácia

Obrázok A:

Montáž s lepiacimi pásikmi

Voliteľná inštalácia pomocou hmoždiniek a skrutiek

Montovanie nástenného držiaka rádiového dialkového ovládača

• Pred inštaláciou nástenného držiaka skontrolujte, či rádiový dialkový ovládač môže príst do rádiového kontaktu s prietokovým ohrievačom vody.
• Držiak na stenu rádiového dialkového ovládača môže byt' po odstránení ochranných fólií prilepený k pevnému povrchu (napr. dlaždici) s obidvomi lepiacimi pásikmi alebo pripevnený na stenu pomocou vhodných hmoždiniek (∅ 4 mm) a skrutiek (obrázok B).
• Pri montáži pomocou lepiacich pásikov dajte pozor, aby bol povrch suchý, mastný a bez mydla.
• Pri použití lepiacich průžkov už nie je možné opravit' polohu po pritlačení, pretože lepidlo má velmi vysokú prilnavost'. Preto pri lepení dávajte pozor na vodorovnú orientáciu.
• Rádiový dialkový ovládač je držaný magneticky na nástennej konzole.
• Dialkové ovládanie a držiak na stenu nepribližujte k kreditným kartám alebo iným kartám s magnetickým průžkom. Vdaka zabudovaným magnetom sa môže magnetický průžok karty stat'nečitatelným

Upozornenie: Rádiový dialkový ovládač nevystavujte žiadnej vlhkosti.

6. Povrchová montáž

Upozornenie: Mierne dotiahnite prevlečné matice, aby ste dosiahli potrebnú tesnost' bez poškodenia armatúr alebo potrubí.

Pri montáži na povrch je potrebné zaskrutkovat dve ½ palcové skrutkové vsuvky a ½ palcové tesnenia spolu s ½ palcovými maticami spojky na pripojenie prípojok horúcej vody a studenej vody. Dve slepé viečka ½ palca na bočných vývodoch spojovacích kusov horúcej a studenej vody sa musia odstránit'a priskrutkovat's otvoreným koncom vsuvky. Pripojovacie kusy horúcej a studenej vody sa potom priskrutkujú k ¾ palcovej matici vstupnej a výstupnej rúrky zariadenia pomocou tesnení ¾ palca.

Pri montáži na povrch môže byť užitočné namontovat zariadenie na dialku pomocou dodaných rozperných puzdier, ako je to znázornené na priloženom výkrese. Dva upevňovacie otvory v dolnej spojovacej oblasti potrubia musia byť tiež správne upevnené 6 mm hmoždinkami a skrutkami.

Prírubová strana rúrok sa priskrutkuje na bočné vývody ½ palca prípojky horúcej a studenej vody pomocou spojovacích matíc ½ palca a ½ palcových tesnení. Nakoniec musia byt' výrezy pre rúrky v kryte otvorené tupým predmetom.

Pri povrchovej montáži dbajte na: Vložte sitko do prípojky studenej vody!

7. Elektrická prípojka

Schéma zapojenia

2 4 6 8 1 5 L3 L2 L1 PE 3 2 1 3/PE~ 4

Štrukturálne predpoklady

• Zariadenie musí byt'trvalo pripojené k trvalo nainštalovaným elektrickým prípojkám. Zariadenie musí byt'pripojené k ochrannému vodiču.
• Elektrické káble musia byt'v perfektnom stave a po inštalácii už nesmie byt'možné sa ich dotýkat'.
• Na strane inštalácie musí byt'k dispozícii deliace zariadenie so širkou kontaktného otvoru najmenej 3 mm na jeden pól (napr. prostrednictvom poistiek).
• Pre zabezpečenie zariadenia je potrebné namontovať poistkový ochranný prvok pre ochranu vedenia s vypínacím prúdom prispôsobeným menovitému prúdu zariadenia.

Relé na odl'ahčenie zátaže

Ak chcete zmenit' prevádzkový režim, otvorte po nastavení elektrického pripojenia a prvom uvedení do prevádzky ponuku nastavení a potom vyberte položku ponuky »Odl'ahčenie zaťaženia«. Ak je položka ponuky sivá, najskôr aktivujte režim expertov v časti Nastavenia / softvér.

Následne sa má aktivovat'blokovacia funkcia (vid'Kapitola »Prvé uvedenie do prevádzky« Odsek »Blokovacia funkcia«).

Hodnota	Popis
0	Prevádzka bez relé na uvol'nenie zátaže, nastavenie z výroby
1	Prevádzka s normálnym relé na uvol'nenie zátaže
2	Prevádzka s citlivým relé na uvol'nenie zátaže

7. Elektrická prípojka

A ↓

Elektrická prípojka zdola

Upozornenie: Ak je to potrebné, pripájacia svorka sa môže presunút do hornej časti zariadenia. Prosím, nasledujte k tomu pokyny v dálšom odseku.

Pred pripojením zariadenia k elektrickej sieti sa uistite, že je vypnuté napájanie!

Elektrická prípojka zhora

Pred pripojením zariadenia k elektrickej sieti sa uistite, že je vypnuté napájanie!

1. Pevne pritlačte tupým nástrojom (napr. skrutkovačom) a otvorte vopred určený bod zlomu (S) na razení v hornej časti zariadenia. Ak je elektrický prepojovací kábel odkrytý, otvorte výrez na pravej strane spodnej časti krytu.
2. Priechodku z vrecka na príslušenstvo odrežte podľa prierezu kábla. Aby ste dosiahli optimálnu ochranu proti vode, otvor v priechodke dimenzujte o niečo menší ako je prierez pripojovacieho kábla. Vložte priechodku do otvoru. Ochranná priechodka sa musí použit!
3. Pripojovací kábel odplástujte tak, aby plást' prešiel cez priechodku do vnútra zariadenia. Pripravené zariadenie zoberte jednou rukou a druhou rukou prevedte kábel priechodkou.
4. Položte zariadenie na nástenný držiak, prevedte závitovú tyč nástenného držiaka otvorom v zariadení a pripevnite zariadenie.
5. Zaskrutkujte pripojovaciu svorku kábla adaptéra do horného bodu pripojenia. Kábel adaptéra vedte okolo výkonovej časti vlavo a pripevnite dva držiaky k ohrievaciemu bloku.
6. Otvorte skladací držiak. Pripojte druhý koniec kábla adaptéra k spodnej pripojovacej svorke podľa schémy zapojenia. Dbajte na priradenie vonkajšieho vodiča!
7. Jednotlivé vodiče pripájacieho kábla odizolujte a pripojte ich k hornej pripojovacej svorke podľa schémy zapojenia. Zariadenie musí byť pripojené k ochrannému vodiču.
8. Skladací držiak sklopte dozadu a zacvaknite ho na miesto.
9. Nasadte kryt na zariadenie a zaskrutkujte upevňovaciu skrutku. Potom môžete kryt zdola zasunút' až na doraz.

Upozornenie: Na zaistenie ochrany proti striekajúcej vode IP25 musí puzdro na ochranu proti striekajúcej vode zostat' zasunuté v spodnej časti zariadenia.

8. Prvé uvedenie do prevádzky

SDB

Pred elektrickým pripojením naplňte vodovodné potrubia a zariadenie vodou niekoľkonásobným pomalým otvorením a zatvorením odberového kohútika teplej vody; tak ich úplne odvzdušnite.

Na zaistenie maximálneho prietoku odstráňte súčasný generátor od prívodu. Prepláchnite potrubia studenej a teplej vody po dobu aspoň jednej minúty.

Po každom vyprázdnení (napr. po práci na vodovodnej inštalácii, v prípade nebezpečenstva zamrznutia alebo po opravách zariadenia) musí byť zariadenie pred opätovným uvedením do prevádzky znova odvzdušnené.

Môže ju vykonat'iba autorizovaný odborník, inak záruka zanikne!

Pri prvom zapnutí napájacieho napätia sa musí nastavit maximálny výkon zariadenia. Prístroj poskytuje normálnu funkciu až po nastavení výkonu zariadenia.

Maximálny možný výkon závisí od inštalačného prostredia. Bezpodmienečne dodržiavajte pokyny uvedené v tabulke »Technické údaje«, najmä potrebný prierez elektrického pripojovacieho kábla a poistenie. Dodržiavajte tiež požiadavky normy DIN VDE 0100.

1. Zapnite napájanie prístroja.
2. Pri prvom zapnutí napájacieho napätia sa na dotykovom ovládacom paneli zobra- zí približne po 40 sekundách ponuka pre výber jazyka. Zvolte požadovaný jazyk. Nasleduje nastavenie výkonu. Ak nie, postupujte podla časti »Opátovné uvedenie do prevádzky«.
3. Pomocou dotykového panelu nastavte maximálny výkon zariadenia v závislosti od prostredia inštalácie (18, 21, 24 alebo 27 kW).
4. S »OK« potvrdte nastavenie.
5. Na výrobnom štítku označte nastavený výkon.
6. Po nastavení maximálneho výkonu zariadenia sa ohrievanie vody aktivuje po cca 10 - 30 sekundách nepretržitého prietoku vody.
7. Otvorte vodovodný kohútik. Skontrolujte funkciu prietokového ohrievača vody.
8. Vezmite dialkové ovládanie FX3 podľa krokov 2-6 v kapitole »3. Dialkové ovládanie« časť »Registrácia rádiového dialkového ovládača na prietokovom ohrievači vody« v prevádzke (pozri stranu 279).
9. Oboznámte používatel'a s použitím a odovzdajte návod na použitie.
10. Vyplňte registračnú kartu a pošlite ju do zákazníckého servisu z výroby alebo zaregistrujte svoje zariadenie online na našej domovskéj stránke (pozri k tomu tiež stranu 270).

Menovitý výkon (max. príkon) je 27 kW pri 400 V a dá sa interne prepnút na 24 kW, 21 kW alebo 18 kW!

Obnovené uvedenie do prevádzky

Ak sa zariadenie po počiatočnej inštalácii opät' uvedie do prevádzky v inom inštalačnom prostredí, môže byt' potrebné zmenit' maximálny výkon zariadenia.

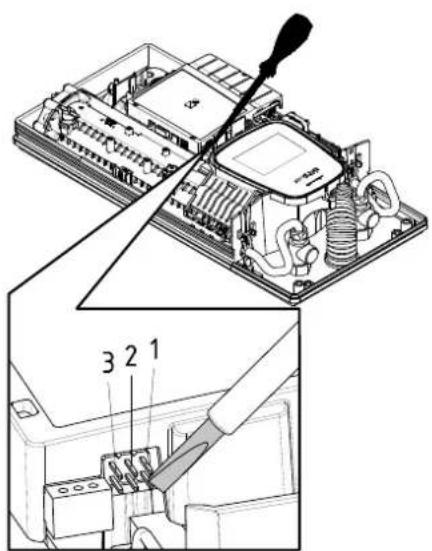

Krátkym premostením dvoch pravých kolíkov (pozri obrázok), napr. s izolovaným skrutkovačom (EN 60900) sa zariadenie vráti do stavu dodania. Všetky parametre sú nastavené na výrobné nastavenia a zohrievanie je zablokované. Na displeji sa zobrazí ponuka pre výber jazyka. Zvol'te požadovaný jazyk. Nastavenie výkonupokračuje, kým sa nenastaví maximálny výkon zariadenia. Tento stav zostane zachovaný aj po vypnutí a zapnutí napájacieho napátia.

8. Prvé uvedenie do prevádzky

Upozornenia pri problémoch s rádiovým spojením

V takom prípade skrátte vzdialenost od okamžitého ohrievača vody a skontrolujte, či je zapnuté napájanie.

Sprchová aplikácia

Ak sa prietokový ohrievač dodáva vodu do sprchy, musíte obmedzit’ teplotu vody na 55 °C. Teplotný limit musí byť nastavený na hodnotu menšiu alebo rovnú 55 °C v menu nastavenia, po konzultácii so zákazníkom a musí byť aktivovaná úroveň zámku.

Pri prevádzke s predhriatou vodou musí byt na mieste inštalácie jej teplota tiež obmedzená na 55 °C.

Rozsah ovládania zariadenia môže byt' obmedzený.

Aktivácia blokovacej funkcie

1. Nastavte požadované parametre v ponuke nastavení (pozri tiež návod na použitie, kapitola »Nastavenia«, časť »Teplotný limit« alebo »Odl'ahčenie zaťaženia«).
2. Zariadenie odpojte od siete (napr. vypnutím poistiek).

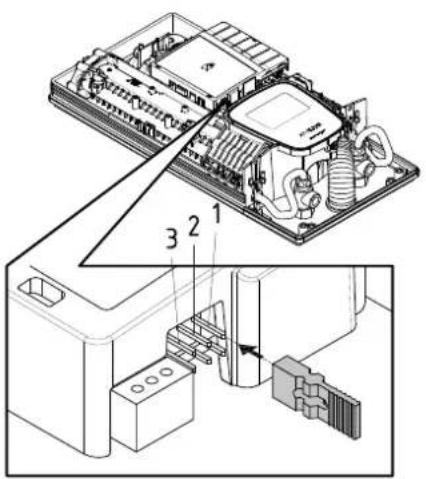

3. Vytiahnite mostík z výkonovej elektroniky a posuňte ho do polohy »1« (pozri obrázok).
4. Zariadenie znovu uvedte do prevádzky.

Deaktivovanie blokovacej funkcie

1. Zariadenie odpojte od siete (vypnút'poistky).
2. Vytiahnite mostík z výkonovej elektroniky a posuňte ho do polohy »VYPNUTÉ« (pozri obrázok).
3. Zariadenie znovu uvedte do prevádzky.

9. Údržbárske práce

uzavretý (a) otvorený

Čistenie a výmena filtračnej clony v konektore so zapusteným pripojením

Pripojenie tejto studenej vody na studenú vodu je vybavené integrovaným uzatváracím ventilom a filtrom. Kontaminácia sitka môže znížit'výstup horúcej vody, takže sa sitko môže vyčistiť alebo vymeníť nasledovne:

1. Odpojte prietokový ohrievač vody od dodávky elektriny, vypnite ističe a zaistite ich proti neúmyselnému opätovnému zapnutiu.
2. Otvorte zariadenie potiahnutím otvoru smerom nadol, uvolnením skrutky pod ňou a odstránením krytu.
3. Uzatvárací ventil v prívode studenej vody (a) otočte do polohy (zatvorené «)
4. Odskrutkujte skrutkovú zátku (b) z prípojky studenej vody a vyberte sitko (c). Poznámka: Zvyšková voda môže uniknút.
5. Sito je teraz možné vyčistit' alebo vymenit'.
6. Po inštalácii čistého filtra utiahnite skrutku.
7. Pomaly otvorte uzatvárací ventil v prípojke studenej vody (poloha »otvorené«). Uistite sa, že nedochádza k únikom.
8. Odvzdušnite zariadenie pomalým otváraním a zatváraním príslušného kohútika s horúcou vodou niekolkokrát, až kým z potrubia neunikne všetok vzduch.
9. Nasadte odsávač pár. Potom znovu zapnite napájanie (napr. Aktiváciou poistiek).

Čistenie a výmena filtračného sita s povrchovým pripojením

Pripojenie studenej vody je vybavené sitkom. Upchatie sitka môže znížit' výstup horúcej vody, takže sa sitko musí vyčistiť alebo vymenit' nasledovne:

1. Odpojte prietokový ohrievač vody od dodávky elektriny, vypnite ističe a zaistite ich proti neúmyselnému opätovnému zapnutiu.
2. Zatvorte uzatvárací ventil v prívodnom potrubí.
3. Otvorte zariadenie potiahnutím otvoru smerom nadol, uvolnením skrutky pod ňou a odstránením krytu.
4. Odpojte prívodne potrubie od vodovodného napojenia. Poznámka: Zvyšková voda môže uniknút.
5. Sito je teraz možné vyčistit' alebo vymenit'.
6. Po inštalácii čistého filtra naskrutkujte prívodnú rúrku spať na prípojku vody.
7. Pomaly otvorte uzatvárací ventil vo vstupnom potrubí. Uistite sa, že nedochádza k únikom.
8. Odvzdušnite zariadenie pomalým otváraním a zatváraním príslušného kohútika s horúcou vodou niekolkokrát, až kým z potrubia neunikne všetok vzduch.
9. Nasadte odsávač pár. Potom znovu zapnite napájanie (napr. Aktiváciou poistiek).

Съдържание
