РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DCX Next Clage
Ръководство за експлоатация
- Описание на уреда 171
- Околна среда и рециклиране.... 171
- Употреба..... 172
Настройка на температурата.... 172
Граница на мощността....172
Информация за уреда 172
Обезвъздушаване след работи по поддръжката ..... 173
Почистване и грижа 173 - Самопомощ при проблеми и отдел за обслужване на клиенти.... 174
- Информационен лист на продукта съгласно регламентите на ЕС - 812/2013 814/2013 .... 175
Ръководство за монтаж
- Преглед 176
- Технически данни..... 177
- Размери.....177
-
Инсталация 178
Място на монтаж....178
Монтажни аксесоари....178
Монтиране на стенен държач.... 179
Монтиране на фитингите за водата.... 179
Монтиране на уреда 180 -
Отворен тип монтаж.... 181
-
Свързване към електроинсталацията.... 182

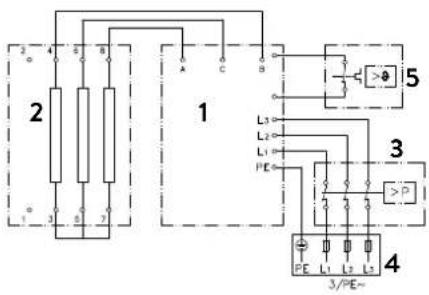

Електрическа схема.... 182
Строителни изисквания 182
Реле за разтоварване....182
Свързване към електроинсталацията отдолу..... 183
Свързване към електроинсталацията отгоре ..... 183 -
Първоначално въвеждане в експлоатация ..... 184

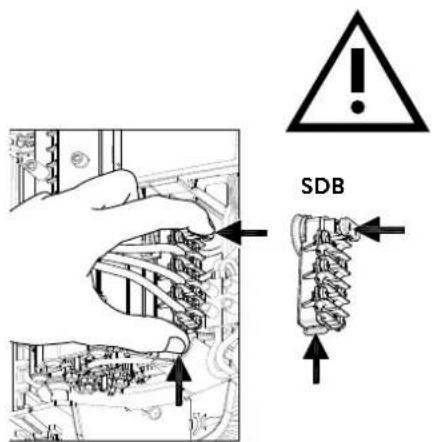

Превключване на мощността 184
Заключване на контролния панел ..... 185 -
Работи по поддръжката 186

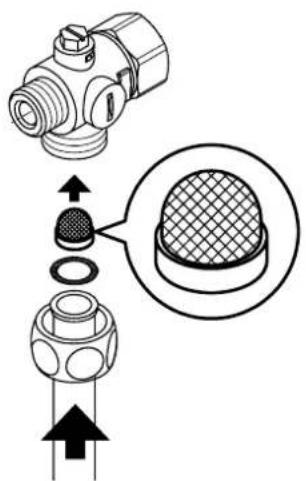

Почистване и смяна на филтърната цедка във фитинга при скрит монтаж.... 186

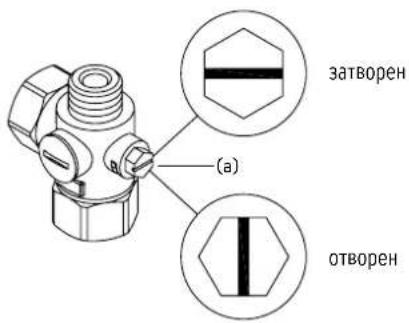

Почистване и смяна на филтърната цедка при отворен тип монтаж....186
Доставената с уреда документация трябва да се съхранява грижливо.
Регистриране на уреда
Регистрирайте ваши уред онлайн на нашата уеб страница и се възползвайте от нашите сервисни услуги в случай на гаран- ционен ремонт.
Вашите пълни данни ще помогнат на нашия отдел за обслужване на клиенти да обработят максимально бързо вашата молба.
За онлайн регистрация просто следвайте линка по-долу или използвайте QR-кода с вашия смартфон или таблет.
Ръководство за експлоатация
Указание: Приложените инструкции за безопасност трябва да се прочетат внимателно и изцяло преди монтажа, пускането в експлоатация и използването и трябва да се спазват и при последващи действия и употреба!

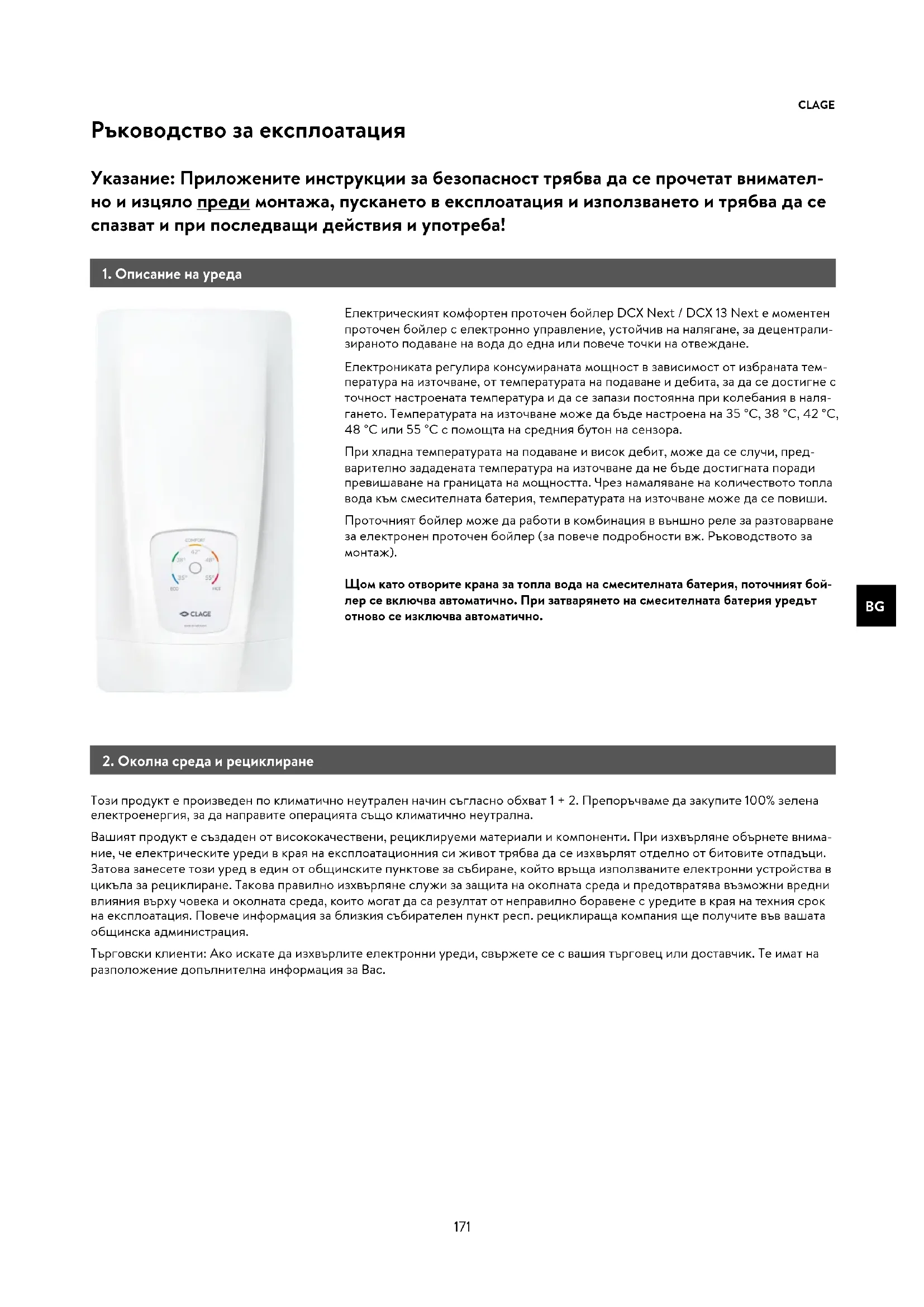

Електрическият компортен проточен бойлер DCX Next / DCX 13 Next е моментен проточен бойлер с електронно управление, устойчив на налягане, за децентрализiranото подаване на вода до една или повече точки на отвеждане.
Електрониката регулира консумираната мощност в зависимост от избраната температура на източване, от температурата на подаване и дебита, за да се достигне с точност настроената температура и да се запази постоянна при колебания в налягането. Температурата на източване може да бъде настроена на 35 °C, 38 °C, 42 °C, 48 °C или 55 °C с помощта на средния бутон на сензора.
При хладна температурата на подаване и висок дебит, може да се случаи, предварително зададената температура на източване да не бъде достигната поради превишаване на границата на мощността. Чрез намаляване на количеството топла вода към смесителната батерия, температурата на източване може да се повиши.
Проточният бойлер може да работи в комбинация в външно реле за разтоварване за електронен проточен бойлер (за повече подробности вж. Ръководството за монтаж).
Щом като отворите крана за топла вода на смесителната батерия, поточният бойлер се включва автоматично. При затварянето на смесителната батерия уредът отново се изключва автоматично.
2. Околна среда и рециклиране
Този продукт е произведен по климатично неутрален начин съгласно обхват 1 + 2. Препоръчваме да закупите 100% зелена електроенергия, за да направите операцията също климатично неутрална.
Вашият продукт е създаден от висококачествени, рециклируеми материали и компоненти. При изхвърляне обърнете внимание, че електрическите уреди в края на експлоатационния си живот трябва да се изхвърлят отделно от битовите отпадъци. Затова занесете този уред в един от общинските пунктове за събиране, който връща използваните електронни устройства в цикъла за рециклиране. Такова правилно изхвърляне служи за защита на околната среда и предотвратява възможни вредни влияния върху човека и околната среда, които могат да са резултат от неправилно боравене с уредите в края на техния срок на експлоатация. Повече информация за близкия събирателен пункт респ. рециклираща компания ще получите във вашата общинска администрация.
Търговски клиенти: Ако искате да изхвърлите електронни уреди, свържете се с вашия търговец или доставчик. Те имат на разположение допълнителна информация за Вас.
3. Употреба

gauge
| Category | Value | | ------------------ | ----- | | Пет цветни светодиода | 38° | | COMFORT | 42° | | Бутон за избор на температура | 55° |Настройка на температурата

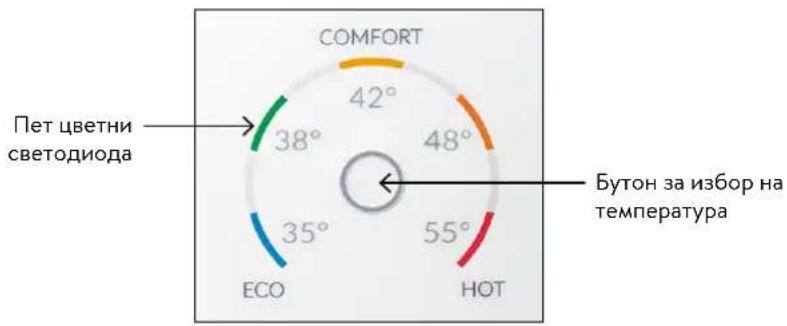

С бутона за избор на температурата можете бързо да изберете една от предварително настроените температури, които са необходими за типичните приложения с топла вода „Миене на ръце“ 35 °C, „Душ“ 38 °C, „Вана“ 42 °C, „Кухня“ 48 °C и „Почистване“ 55 °C.
С всяко натискане на бутна задавате следващата по-висока степен:
35^ C 38^ C 42^ C 48^ C 55^ C
Когато бутонът се натисне отново○, цикълът започва отначало.

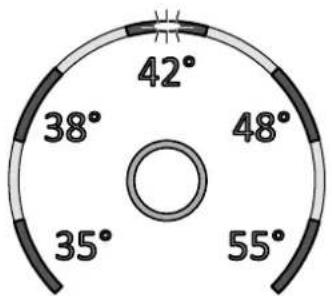

Текущата зададена температура се показва чрез един от петте цветни LED-индикатора.
Граница на мощността
Ако пълната мощност на проточния бойлер не е достатъчна за загряване на отведената вода, LED-индикаторът за зададената стойност започва да мига (напр. през зимата, когато са отворени повече точки на отвеждане едновременно). Чрез намаляване на дебита на топла вода LED-индикаторът отново свети непрекъснато, тъй като мощността отново е остатъчна за достигане на зададената температура.
Информация за уреда
Натискането и задържането на бутона за избор на температура за 10 секунди отваря информационния режим. След десет секунди всички LED-индикатори светват наведнъж еднократно и веднага отново се изключват, за потвърждение, че информационният режим е активен. Чрез LED-индикаторите се настройва ста-тусът на уреда:
- LED долу вляво: ИЗКЛ. = няма воден поток; МИГАЩ = Водният поток е под точката на включване; ВКЛ. = Водният поток е над точката на включване..
- LED горе в средата: ВКЛ. = Нагряване активно; МИГАЩ = Граница на мощността. Иначе изкл.
- LED долу вдясно: ИЗКЛ. = Уред ОК; МИГАЩ = Разпозната е грешка (Свържете се с отдела за обслужване на клиенти)
След 60 секунди или след кратко натискане на бутона индикаторът се връща обратно в нормален режим.

gauge
| Angle (°) | |-----------| | 42 | | 38 | | 48 | | 35 | | 55 |3. Употреба

Обезвъздушаване след работи по поддръжката
Този проточен бойлер е оборудван със система за откриване на въздушни мехурчета, която предотвратява случайна работа на сухо. Въпреки това, уредът трябва да бъде обезвъздушен преди първото пускане в експлоатация. След всяко изпзване (напр. дейности по водопроводната инсталация, поради опасност от замръзване или след ремонти по уреда) уредът трябва да бъде обезвъздушен отново преди повторното пускане в експлоатация.
- Изключете проточния бойлер от мрежата, като изключите предпазителите.
- Развийте регулатора на струята на водовземния кран и отворете първо крана за студена вода, за да промиете водопровода и да избегнете замърсяване на уреда или на регулатора на струята.
- Отворете и затворете след това няколко пъти принадлежащия кран за топла вода, докато спре да излиза въздух от водопровода и в проточния бойлер повече няма въздух.
- Едва след това можете да включите отново токоподаването към проточния бойлер и отново да завиете регулатора на струята.
- След ок. десет секунди непрекъснато изтичане на вода уредът активира загря- ването.
Почистване и грижа
- Почиствайте повърхности от изкуствен материал, както и санитарни арматури само с влажна кърпа. Не изполвайте разяждащи или хлорни почистващи препарати.
- За добро състояние на течащата вода трябва да почиствате редовно устройството за регулиране (напр. регулатора на струята, главата на душа) на потока на водата. За безупречна употреба и сигурност на работа всеки три години частите за електричество и вода трябва да се контролират от специалисти.
4. Самопомощ при проблеми и отдел за обслужване на клиенти

Ремонтите трябва да се извършват само от признати специализирани сер- визи.
Ако дадена грешка по вашия уред не може да бъде отстранена с помощта на тази таблица, моля, обърнете се към отдела за обслужване на клиенти на завода. Подгответе данните на фирме- ната табелка на уреда!
GRESIA2 Ltd
България
1606 София
51 Ami Bue Str
Централно обслужване на клиенти
Pirolweg 4
21337 Lüneburg
Германия
Тел.: +49 4131 8901-400
e-поща: service@clage.de
Този проточен бойлер е произведен внимателно и е проверен няколко пъти преди доставката. Ако възникне проблем, често става въпрос за нещо дребно. Първо изключете предпазителите и отново ги включете, за да »нулирате« електрониката. След това проверете, дали можете да отстраните проблема сами с помощта на таблицата по-долу. По този начин ще избегнете разходите за ненужно използване на отдела за обслужване на клиенти.
| DCX Next / DCX 13 Next | ||
| Проблем Причина Мерки за отстраняване | ||
| Водата остава студена, температурният индикатор не свети | Домашният предпазител е задействан | Сменете предпазителя или го включете |
| Натискащият се прекъс-вач за безопасност се задействал | Информирайте отдела за обслужване на клиенти | |
| Водата остава студена, температурният индикатор свети | Температурният прев-ключвател за безопас-ност се е задействал | Информирайте отдела за обслужване на клиенти |
| Водата остава сту-дена, всички LED-индикатори мигат | Уредът е разпознал грешка | Информирайте отдела за обслужване на клиенти |
| Водата става топла, всички LED-индикатори без тем-пературния индикатор мигат | Уредът е разпознал грешка | Информирайте отдела за обслужване на клиенти |
| Дебитът на топла вода става по-слаб | Смесителната батерия за източване е замърсена или с котлен камък | Почистете регулатора на струята, главата на душа и филтрите |
| Филтърната цедка на подаването е замърсена или с котлен камък | Филтърната цедка трябва да се почисти от отдела за обслужване на клиенти | |
| Температурният индикатор мига в режим на нагряване | Достигната е границата на мощността | Намаляване дебита на топла вода към смесителната бате-рия |
| Избраната температу-ра не е достигната | В смесителната батерия се смесва и студена вода | Източете само топла вода, настройте температурата за употреба, проверете темпера-турата на източване |
| Сензорният бутон не реагира правилно | Полето за обслужване е мокро | Избършете полето за обслуж-ване с мека кърпа |
- Информационен лист на продукта съгласно регламентите на EC - 812/2013 814/2013
| a b c d e f h i | ||||||||
| b.1 b.2 | _WH % kWh | AEC °C LdB(A) | WA | |||||
| CLAGE DCX Next 5E-270P-3B XS A | 39 471 | 55 15 | ||||||
| CLAGE DCX13 Next 5E-135P-3B | XS A | 39 | 472 | 55 15 | ||||
Обяснения
| a | Име или търговска марка |
| b.1 | Наименование на уреда |
| b.2 | Вид уред |
| c | Профил на натоварване |
| d Клас Енергийна ефективност на бойлера | |
| e | Енергийна ефективност на бойлера |
| f | Годишен разход на електричество |
| g | Алтернативен профил на натоварване, съответната енергийна ефективност на бойлера и съответният годишен раз-ход на енергия, доколкото са налични. |
| h Температурни настройки на температурния регулатор на бойлера | |
i Ниво на звуковата мощност на закрито
Допълнителни указания


Всички възникващи специални предварителни мерки при монтажа, пускането в експлоатация, употребата и поддръжката на бойлера можете да намерите в инструкциите за употреба и монтаж.
Всички посочени данни са определени въз основа на предписанията на европейските директиви. Разликите в информацията за продукта, които са споменати на друго място, се основават на различни условия за изпитване.
Енергийният разход беше определен според стандартизиран метод според европейските предписания. Реалната енергийна нужда зависи от индивидуалното приложение.
Ръководство за монтаж
1. Преглед


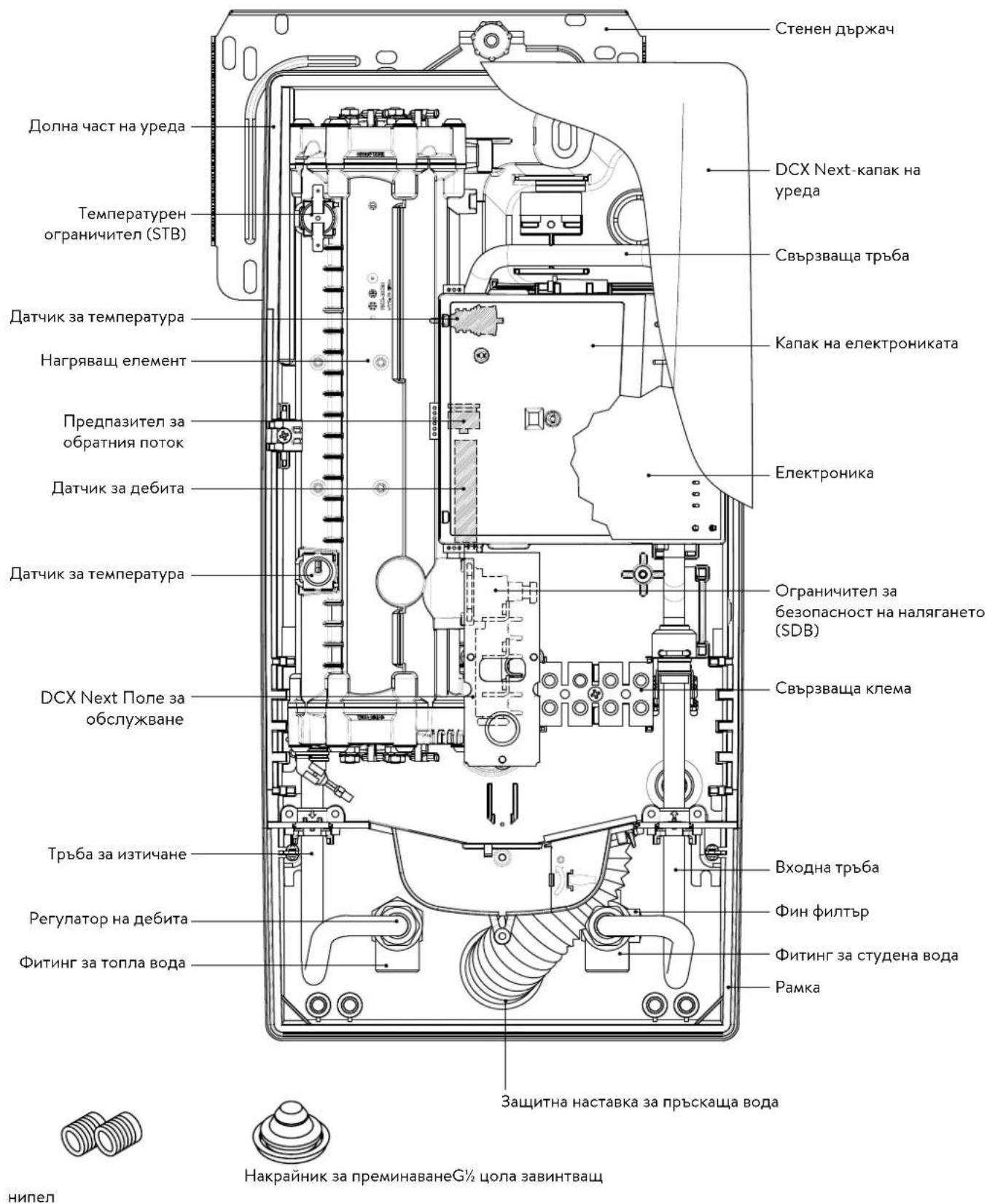

Стенен държач Долна част на уреда Температурен ограничител (STB) Свързваща тръба Капак на електрониката Датчик за температура Нагряващ елемент Предпазител за обратния поток Датчик за дебита Електроника Датчик за температура Ограничител за безопасност на налягането (SDB) DCX Next Поле за обслужване Свързваща клема Тръба за изтичане Входна тръба Регулатор на дебита Фитинг за топла вода Фин филтър Фитинг за студена вода Рамка Защитна наставка за пръскаща вода Накрайник за преминаванеG½ цола завинтващ нипел2. Технически данни
| Тип DCX13 Next DCX Next | ||||||
| Клас на енергийна ефективност А* | ) | |||||
| Номинална мощност / ток | 11 kW..13,5 kW (16 A..20 A) | 18 kW..27 kW (26 A..39 A) | ||||
| Избран/а мощност/ток 11 kW / 16 A | 13,5 kW / 20 A | 18 kW / 26 A | 21 kW / 30 A | 24 kW / 35 A | 27 kW / 39 A | |
| Свързване към електроинстала-цията | 3~/PE 380..415 V AC | 3~/PE 380..415 V AC | 3~/PE 400 V AC | |||
| Необходимо напречно сечение на проводника1) | 1,5 mm^2 | 2,5 mm^2 | 4,0 mm^2 | 4,0 mm^2 | 6,0 mm^2 | 6,0 mm^2 |
| Мощност на топлата вода (l/min) макс. при Δt = 28 K макс. при Δt = 38 K | 5,6^2) 4,1 | 6,9^2) 5,1^2) | 9,2^2) 6,8 | 10,7^2) 7,9 | 12,3^2) 9,0^2) | 13,8^2) 10,2^2) |
| Номинално съдържание 0,4 l | ||||||
| Номинално свръхналягане 1,0 MPa | (10 bar) | |||||
| Вид на свързване | херметичен / без налягане | |||||
| Отоплителна система | Система за отопление с голи проводници IES® | |||||
| Област на употреба при 15 °C: специфично водно съпротивление специфична електрическа проводимост | ≥ 1100 Ωcm≤ 90 mS/m | |||||
| Температура на подаване | ≤ 30°C | |||||
| Включване - макс. дебит | 1,5 l/min – 5,03) | 1,5 l/min – 8,03) | ||||
| Загуба на налягане | 0,08 bar при 1,5 l/min 1,3 bar при 9,0 l/min4) | |||||
| Температури, които могат да се задават | 35 °C / 38 °C / 42 °C / 48 °C / 55 °C | |||||
| Свързване към водата | G1⁄2 цола | |||||
| Тегло (заедно с водата) | 4,2 kg | |||||
| Клас защита според VDE | I | |||||
| Вид защита / Безопасност | [HTST] IP25 CE | |||||
*) Данните съответстват на ЕС-Регламент № 812/2013.
1) Максималното напречно сечение на свързващия кабел при свързване с ток горе е 10 mm²
2) Смесена вода
3) Дебитът е ограничен за постигане на оптимално повишаване на температурата
4) Без регулатор на дебита
3. Размери


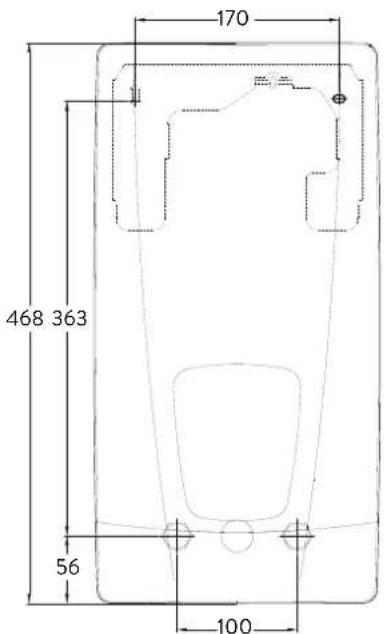

170 468 363 56 100Размери в мм

Моля, обърнете внимание:
- напр. VDE 0100
• EN 806 - Разпоредби на местните енергийни и водоразпределителни дружества
- Технически данни и данни върху фирмената табелка
- Използване само на подходящи и неповредени инструменти
Място на монтаж
- Монтирайте уреда само в помещение, което не замръзва. Уредът никога не трябва да се излага на замръзване.
- Уредът е предвиден за стенен монтаж и трябва да се монтира вертикално с намиращи се отдолу връзки за водата или като алтернатива напречно с връзки за водата отляво.
- Уредът съответства на вид защита IP25 и може да се инсталира според VDE 0100 Част 701 (IEC 60364-7) в зона на защита 1.
- За да се избегне загуба на вода, разстоянието между проточния бойлер и точката на отвеждане трябва да е възможно най-малко.
- Уредът трябва да е достъпен за целите на техническата поддръжка.
- Могат да се използват пластмасови тръби само, ако те отговарят на DIN 16893 Серия 2.
- Специфичното съпротивление на водата трябва да е най-малко 1100 Ω ст при 15 °C. За специфичното съпротивление на водата можете да попитате вашето водоснабдително дружество.
Монтажни аксесоари
За монтаж при трудни условия на завинтване са налични тези монтажни принадлежности:

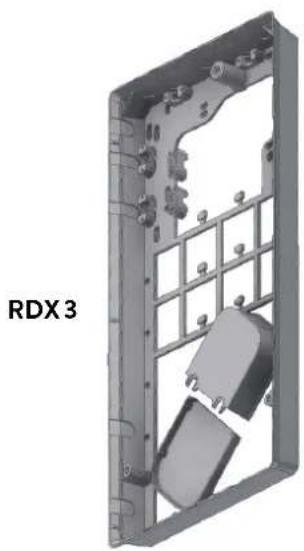

Монтажна рамка RDX 3
(Apt.No 36100)
Проточният бойлер може да бъде монтиран с помощта на тази монтажна рамка, ако връзката за електричеството излиза от стената на произволно място под уреда.
При използването на монтажната рамка IP-класът на защита се променя от IP25 на IP24.
Комплект тръби VDX
(Aрт.No 34120) – необходим e RDX / RDX 3!
Проточният бойлер може да се монтира с помощта на този монтажен комплект, ако връзките за водата излизат от стената изместени или разменени под уреда или водят до уреда странично по стената. Връзката за електричеството може да излиза от произволно място на стената под уреда, респ. да е монтирана на повърхността.
Комплект тръби UDX
(Aрт.No 34110) – необходим e RDX / RDX 3!
Проточният бойлер може да бъде монтиран с помощта на този монтажен комплект, ако връзките за водата завършват над уреда. Връзката за електричеството може да излиза от произволно място на стената под уреда, респ. да є монтирана на повърхността.
4. Инсталация


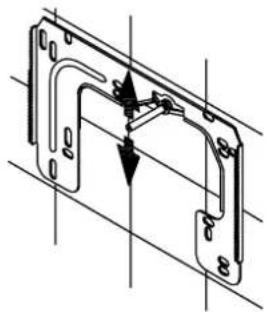

G 1/2" 100Монтиране на стенен държач
Указание: Ако монтирате този проточен бойлер в замяна на друг, по принцип не трябва да се пробиват нови дупки за стенния държач, тогава точка 2 отпада.

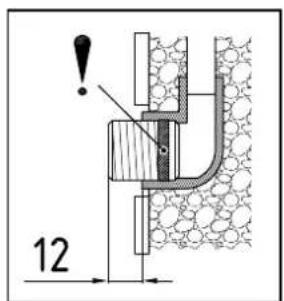

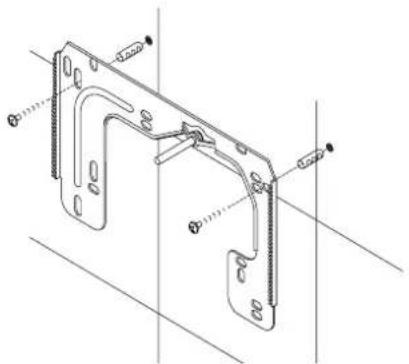

Промийте водопроводните тръби основно преди монтажа, за да отстраните мръсотията от тях.

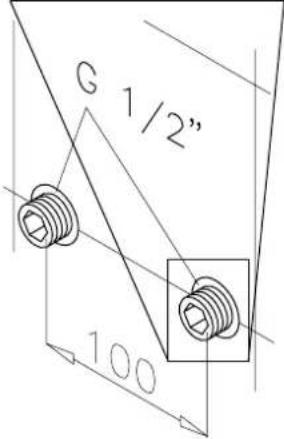

- Завайте завинтващите нипели с 12 mm ключ с вътрешен шестостен в двете връзки за водата. При това уплътненията трябва да са изцяло завити в резбата. Стърчащата част на завинтващите нипели след затягането трябва да е 12 – 14 mm.
- Дръжте доставения шаблон за монтаж към стената и го подравнете така, че дупките в шаблона да съвпаднат над завинтващите нипели. Нарисувайте дупките за пробиване на шаблона и пробийте дупки с 6 mm бургия. Поставете включените дюбели.
- Отворете уреда. За целта дръпнете капака-прозорец надолу и развийте централния винт на капака. Внимателно повдигнете капака, извадете щекера от полето за обслужване и си отбележете позицията на щекера.
- Развийте набраздената гайка на стенния държач, свалете стенния държач и го завийте на стената. Изместване на плочките или неравности до 30 mm могат да се изравнят чрез предоставените дистанциращи втулки. Дистанциращите втулки се монтират между стената и стенния държач.

Монтиране на фитингите за водата
Указание: Затягайте съединителните гайки умерено, за да постигнете необходимата уплътненост, без да повреждате смесителната батерия или тръбите.
- Завийте според фигурата фитинга за студена вода със съединителна гайка и ½-цолово уплътнение към връзката за студена вода.
- Завийте фитинга за топла вода със съединителна гайка и ½-цолово уплътнение към връзката за топла вода.
- Преместете регулатора на дебита „D“ в свързващия елемент за гореща вода. О-пръстенът трябва да се вижда.
4. Инсталация

- Може да се случаи, електрозахранването да е изместено в горната част на уреда или на повърхността. В този случай, моля, следвайте първо стъпките от една до три според описанието „Свързване към електроинсталацията отгоре“ в Глава „Свързване към електроинсталацията“.
- Поставете уреда на стенния държач, така че резбовият прът на стенния държач да съвпадне в предвидената дупка на уреда. Чрез внимателно огъване на резбовия прът на стенния държач, може да се направят малки корекции, ако е необходимо. Тръбите за свързване към водата на уреда обаче трябва да се завинтват без сила.
- Завийте пластмасовата гайка с накатка на резбовия прът на стенния държач.
- Завийте двете 38 цолови съединителни гайки на тръбите за свързване към вода- та на уреда съответно с 38 цолово уплътнение на монтираните фитинги.

- Отворете водопровода и отворете бавно спирателния вентил (а) на фитинга за студена вода (Позиция „отворен“). Проверете всички връзки за уплътненост.
- Отворете и затворете след това няколко пъти принадлежащия кран за топла вода, докато спре да излиза въздух от водопровода и в проточния бойлер повече няма въздух.
При отворен тип монтаж двата ½-цолови завинтващи нипела и ½-цоловите уплътнения трябва да се завият с ½-цоловите съединителни гайки на фитингите за топла и студена вода. Двете ½-цолови глухи клапи на страничните изводи на фитингите за топла и студена вода трябва да се демонтират и да се завият с отворения край на завинтващия нипел. Вкарайте регулатора на дебита „D“ в свързващия елемент за гореща вода. След това свързващите елементи за гореща и студена вода трябва да се завинтят с ¾ цолови уплътнения към ¾ цоловата съединителна гайка на входната и изходна тръба на уреда.
При отворен тип монтаж може да е полезно да монтирате уреда чрез включените дистанциращи втулки на разстояние според показания чертеж. Двата монтажни отвора в долната част на свързване на тръбата също трябва да бъдат правилно фиксирани с 6 mm дюбели и винтове.
Огънатата страна на тръбите трябва да се завие с ½-цолови съединителни гайки и ½-цолови уплътнения на страничните ½-цолови изводи на фитингите за топла и студена вода, Накрая изрезите за тръбите в капака трябва да се отворят с тъп предмет.
При отворен тип монтаж, обърнете внимание на следното: Поставете цедката на фитинга за студена вода!
6. Свързване към електроинсталацията
Електрическа схема
- Нагряващ елемент
- Ограничител за безопасност на налягането SDB
- Затягаша лайстна
- Ограничител за безопасност на температурата STB
Само от специалист!
Моля, обърнете внимание:
- напр. VDE 0100
- Разпоредби на местните енергийни и водоразпределителни дружества
• Технически данни и данни върху фирмената табелка
• Свържете уреда към защитния проводник!
Строителни изисквания
- Уредът трябва да бъде постоянно свързан към постоянно инсталирани електрически връзки. Уредът трябва да е свързан към защитния проводник.
- Електрическите проводници трябва да са в безупречно състояние и не трябва да се пипат повече след монтажа.
- От страна на инсталиращия трябва да бъде осигурено многополюсно разединяващо устройство с ширина на отвора на контакт най-малко 3 mm на полюс (напр. чрез предпазители).
- За защита на уреда трябва да се монтира проводников защитен елемент с изключваща характеристика С и изключващ ток, койтосъответства на номиналния ток на уреда.

Реле за разтоварване
При свързването на други трифазни уреди може да се свърже разтоварващо реле за електронни проточни бойлери (CLAGE Apt.No 82250) към свързващия проводник L2.
За да се избегне възможно трептене на релето за разтоварване в ниския диапазон на мощността на проточния бойлер (ниска температура и мальк дебит), може да се активира режим на работа »Реле за разтоварване«:
- Изключване на уреда от мрежата (напр. чрез изключване на предпазителите)

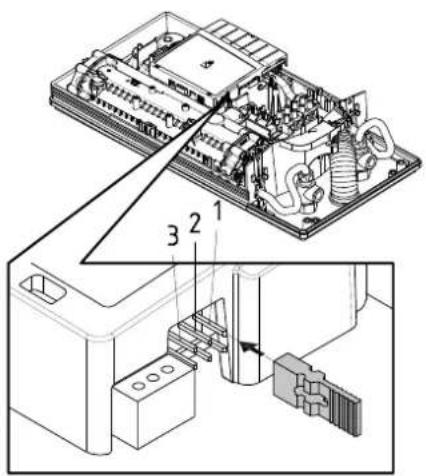

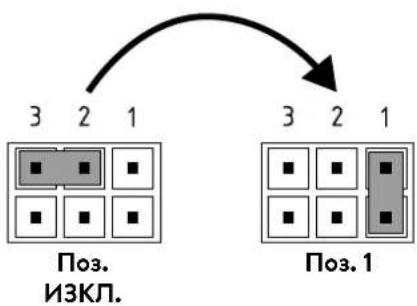

- Извадете моста от силовата електроника и го преместете на позиция „1“ (вж. фигурата).
- Отново пуснете уреда в експлоатация
6. Свързване към електроинсталацията
Указание: Ако е необходимо свързващата клема може да се премести в горната част на уреда. За целта, моля следвайте инструкциите в следващия раздел.
Преди свързването на уреда към електрическата мрежа се уверете, че електро- захранването е изключено!

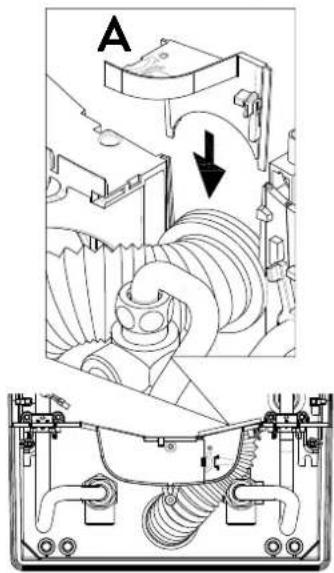

- Свалете изолацията на свързващия кабел около 6 см над изхода на стената. Плъзнете защитната наставка срещу пръскаща вода с малкия отвор над свързващия кабел, така че защитната наставка да завърши наравно със стената. Това предотвратява, евентуално проникващата вода да влезе в контакт с електрическите проводници. Свързващият кабел не трябва да е повреден! Трябва да се използва защитната наставка!
- Зачистете отделните жила от изолацията и ги свържете към съединителните клеми според електрическата схема. Уредът трябва да се свърже към защитния проводник.
- Изтеглете защитната наставка до толкова над свързващия кабел, че тя свободно да съвпадне във вдлъбнатината на преградата. Поставете фиксиращия елемент на наставката (А), сгънете назад сгъваемия държач и го фиксирайте.

Свързване към електроинсталацията отгоре
Преди свързването на уреда към електрическата мрежа се уверете, че електро- захранването е изключено!

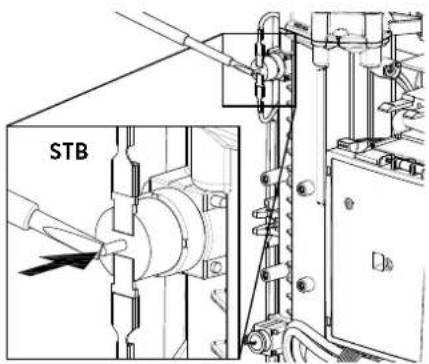

- Отворете предварително определената точка на счупване (S) в горната част на уреда чрез силен натиск с тъп инструмент (напр. отвертка). При положения при отворен тип монтаж електрически свързващ кабел отворете изреза от дясната страна на долната част на корпуса.
- Изрежете наставката за прекарване от торбичката с аксесоари според сечението на кабела. При това оразмерете отвора в наставката малко по-мальк от този на напречното сечение на свързващия кабел, за да постигнете оптимална защита срещу вода. Напаснете наставката в отвора. Трябва да се използва защитната наставка!
- Свалете изолацията на свързващия кабел, така че изолацията да достига през накрайника за преминаване във вътрешността на уреда. Вземете подготвения уред в ръка и прекарайте с другата ръка кабела през накрайника за преминаване.
- Поставете уреда на стенния държач, така че резбовият прът на стенния държач да съвпадне в предвидената дупка на уреда и фиксирайте уреда.
- Развийте фиксирация винт на свързващата клема. Преместете свързващата клема на горното краче и я фиксирайте там.
- Зачистете от изолация отделните жилана свързващия кабел и ги свържете към свързващата клема според електрическата схема. Уредът трябва да се свърже към защитния проводник.
Указание: За да гарантирате IP25 Защита от пръскаща вода, наставката за пръскаща вода трябва да остане под уреда.
7. Първоначално въвеждане в експлоатация
За целта евентуално свалете от смесителната батерия наличния регулатор на струята, за да се гарантира максимален дебит. Промийте тръбите за топла и студена вода всяка най-малко за една минута.
След всяко изпразване (напр. дейности по водопроводната инсталация, поради опасност от замръзване или след ремонти по уреда) уредът трябва да бъде обезвъздушен отново преди повторното пускане в експлоатация.
Ако проточният бойлер не може да се пусне в експлоатация, проверете, дали при транспортирането не се е задействал ограничителят за безопасност на температурата (STB) или ограничителят за безопасност на налягането (SDB). Уверете се, че уредът е без напрежение и евент. рестартирайте предпазния превключвател.
Може да се извърши само от упълномощен специалист, в противен случай отпада гаранцията!
При първото включване на захранващото напрежение трябва да се настрои максималната мощност на уреда. Едва след настройването на мощността на уреда той започва да работи нормално.
Максималната възможна мощност зависи от средата на монтаж. Непременно спазвайте данните в таблицата „Технически данни“, особено необходимо-то напречно сечение на електрически свързващ кабел и предпазителя. Допълнително спазвайте предписанията на DIN VDE 0100.

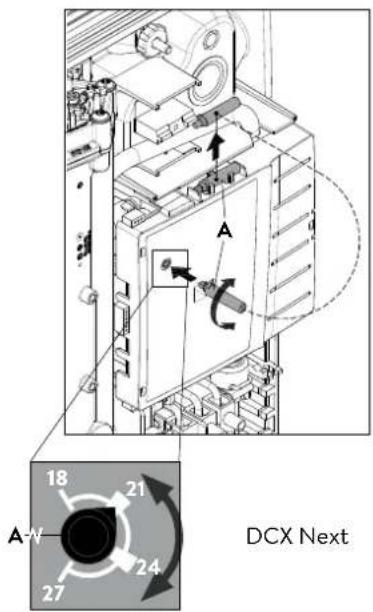

- Задайте максимальната мощност на уреда в зависимост от инсталационната среда. За целта вземете помощния инструмент „А“ от държача на капака на електрониката и завъртете превключвателя на желаната стойност.
| DCX Next DCX13 Next | |||
| Ограничител отляво 18 kW Точка на фиксиране 1 11 kW | |||
| Точка на фиксиране 1 | 21 kW | Точка на фиксиране 2 | 13,5 kW |
| Точка на фиксиране 2 | 24 kW | ||
| Ограничител отдясно | 27 kW | ||
DCX Next: Номиналната мощност (макс. консумирана мощност) е 27 kW при 400 V и вътрешно може да се превключи на 24 kW, 21 kW или 18 kW!
C DCX 13 Next номиналната мощност при 400 V може да бъде настроена вътрешно на 13,5 kW и 11,0 kW.
- Обозначете зададената мощност върху типовата табелка и отворете капа-ка-прозорец отдолу до упор.
- Включете електроподаването към уреда.
- След задаването на максимальната мощност на уреда нагряването на водата се активира след ок. 10 – 30 секунди непрекъснат воден поток.
- Отворете крана за топла вода. Проверете функционирането на проточния бойлер.
- Запознайте потребителя с употребата и му предайте ръководството за употреба.
- Попълнете регистрационната карта и я изпратете на отдела за обслужване на клиенти в завода или регистрирайте вашия уред онлайн на нашата интернет страница (за целта вж. също стр. 170).
Указание: Всеки път, когато захранващото напрежение е включено, зададената мощност се индикира чрез редуване на къси и дълги мигания на двата светодиода в силовата секция. Ако прекъсвачът е поставен неправилно, това се показва с непрекъснато мигане.

7. Първоначално въвеждане в експлоатация

Заключване на контролния панел
Контролният панел може да бъде заключен от самого устройство. Температурата се настройва на последната избрана стойност и сензорният бутон се деактивира.
Активиране на блокиращата функция
- Изберете температура на топлата вода.
- Изключете уреда от мрежата (напр. чрез изключване на предпазителите).

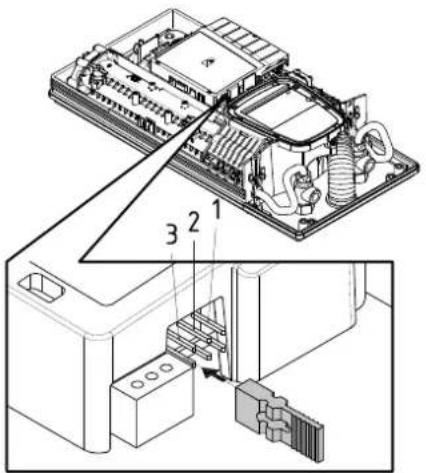

- Извадете моста от силовата електроника и го преместете на позиция „3“ (вж. фигурата).
- Отново пуснете уреда в експлоатация.
Деактивиране на блокиращата функция
- Изключете уреда от мрежата (изключване на предпазителите).
- Извадете моста от силовата електроника и го преместете на позиция „ИЗКЛ.“ (вж. фигурата).
- Отново пуснете уреда в експлоатация.
8. Работи по поддръжката

Работите по поддръжката могат да се извършват само от призната специализирана фирма.
Почистване и смяна на филтърната цедка във фитинга при скрит монтаж.
Кранът за студена вода на този проточен бойлер е оборудван с вграден спирателен вентил и филтърна цедка. Поради замърсяване на филтърната цедка силата на топлата вода може да намалее, така че трябва да се предприеме почистване респ. смяна на филтърната цедка, както следва:
- Изключете проточния бойлер от домашните предпазители и ги подсигурете срещу непреднамерено повторно включване.
- Отворете уреда, като издърпате капака-прозорец надолу, за да развигете нами- ращия се отдолу винт. Внимателно повдигнете капака, извадете щекера от полето за обслужване и си отбележете позицията на щекера.
- Затворете спирателния вентил в крана на студената вода (а) (позиция „затворен“)
- Развийте винтовата тапа (b) от крана за студена вода и свалете филтърната цедка (c). Указание: Може да потече остатъчна вода.
- Филтърната цедка може да се почисти респ. да се смени.
- След монтажа на чистата филтърна цедка затегнете винтовата тапа.
- Отворете отново бавно спирателния вентил в крана на студената вода (позиция „отворен“). Внимавайте да няма течове.
- Обезвъздушете уреда, като няколко пъти бавно отворите и затворите принадлежащия кран за топла вода, докато спре да излиза въздух от водопровода.
- Свържете кабела на полето за обслужване към полето за обслужване в капака, поставете капака и завийте винта на капака.
Указание: Кабельт за полето за обслужване не трябва да се защипва или премазва. След това включете напрежението към домашните предпазители.

Почистване и смяна на филтърната цедка при отворен тип монтаж
Кранът за студена вода на този проточен бойпер е оборудван с филтърна цедка. Поради замърсяване на филтърната цедка силата на топлата вода може да намалее, така че трябва да се предприеме почистване респ. смяна на филтърната цедка, както следва:
- Изключете проточния бойлер от домашните предпазители и ги подсигурете срещу непреднамерено повторно включване.
- Затворете спирателния вентил в подаващия тръбопровод.
- Отворете уреда, като издърпате капака-прозорец надолу, за да развиете нами- ращия се отдолу винт. Внимателно повдигнете капака, извадете щекера от полето за обслужване и си отбележете позицията на щекера.
- Развийте входната тръба от фитинга за вода. Указание: Може да потече остатъчна вода.
- Филтърната цедка може да се почисти респ. да се смени.
- След монтажа на чистата филтърна цедка завийте входната тръба отново на фитинга за вода.
- Отворете бавно спирателния вентил на входната тръба. Внимавайте да няма течове.
- Обезвъздушете уреда, като няколко пъти бавно отворите и затворите принадлежащия кран за топла вода, докато спре да излиза въздух от водопровода.
- Свържете кабела на полето за обслужване към полето за обслужване в капака, поставете капака и завийте винта на капака.
Указание: Кабельт за полето за обслужване не трябва да се защипва или премазва. След това включете напрежението към домашните предпазители.
Sadržaj
Uputstvo za upotrebu
- Opsi uređaja 188
- Ekologija i reciklaža 188
- Upotreba.... 189
Podešavanje temperature....189
Ograničenje snage....189
Informacije o uređaju 189
Odzračivanje nakon radova na održavanju.... 190
Čišćenje i nega.... 190 - Samopomoć kod problema i korisnički servis ..... 190
- Tehnički list u skladu sa zahtevima EU uredbama - 812/2013 814/2013....191
Uputstvo za montažu
- Pregledni prikaz 192
- Tehnički podaci.... 193
- Dimenzije 193
-
Instalacija....194
Mesto montaže....194
Pribor za montažu 194
Montaža zidnog držača 195
Instalacija priključnih fitinga za vodu....195
Montaža uređaja.... 196 -
Montaža na zidu....197
-
Električni priključak.... 198
Šema povezivanja.... 198
[HTST] IP25 CE
