Тип продукт	Електронни проточни бойлери
Марка	Clage
Модел	DEX Next
Номинална мощност / ток	18 kW / 26A до 27 kW / 39A (конфигурируем)
Електрическо свързване	3~/PE 380-415 V AC, 400 V AC
Необходимо сечение на кабела	4,0 mm² (18-21 kW), 6,0 mm² (24-27 kW)
Производство на топла вода (Δt=28 K)	9,2 до 13,8 l/min (според мощността)
Номинален капацитет	0,4 l
Номинално налягане	1,0 MPa (10 bar)
Температурен диапазон	20 °C до 60 °C
Макс. температура на входа	70 °C
Дебит при стартиране	1,5 l/min

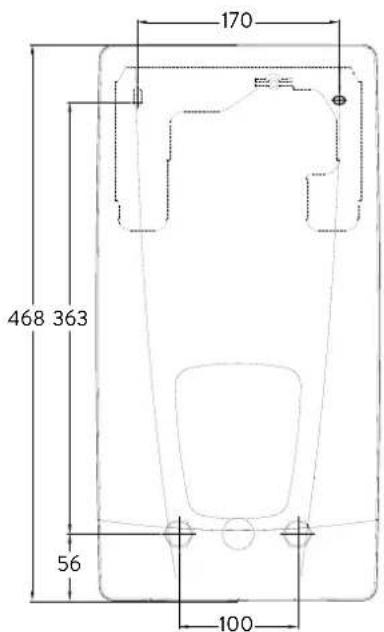

Размери (В x Ш x Д)	468 x 170 x 363 mm
Тегло (с пълна вода)	4,2 kg
Клас на защита	IP25
Клас на енергийна ефективност	A
Основни функции	e-paper дисплей, сензорни бутони, 4 потребителски профила, предварително зададени приложения, статистика на потреблението, опционално радио дистанционно управление
Безопасност	Температурен ограничител (STB), ограничител на налягането (SDB), защита от замръзване, заключване с PIN код
Поддръжка и почистване	Почистване на входния филтър, обезвъздушаване след работи, обезмасляване на изходите

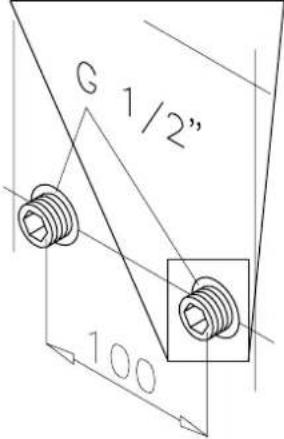

Водна връзка	G 1/2 инча

Често задавани въпроси - DEX Next Clage

Как да настроя температурата на водата?

Използвайте централните сензорни бутони за регулиране на температурата между 20 °C и 60 °C. На стъпки от 1 °C или 0,5 °C в комфортния диапазон (35-43 °C).

Какво да направя, ако водата остава студена и екранът показва 'Прекъсване на тока'?

Проверете прекъсвача и вътрешния предпазител. Сменете предпазителя или включете отново прекъсвача. Ако проблемът продължава, свържете се с обслужване на клиенти.

Как да създам и използвам потребителски профили?

Могат да се конфигурират до четири профила с предпочитани температури за всяко приложение. Натиснете левия бутон на сензора, за да покажете профилите, след което изберете един.

Как да обезвъздуша уреда след източване?

Изключете захранването, отворете и затворете няколко пъти крана за топла вода, докато целият въздух се изпусне, след което включете отново тока.

Какво означава символът за поддръжка на екрана?

Уредът е открил неизправност. Изключете и след това включете отново прекъсвача. Ако грешката продължава, свържете се с отдела за обслужване на клиенти.

Как да заключа уреда с PIN код?

В менюто Настройки изберете 'Заключване' и създайте 4-цифрен PIN код. Можете да изберете да заключите настройките или цялостното използване.

Каква е процедурата за почистване на филтъра?

Изключете прекъсвача, затворете спирателния кран, развийте затварящия винт на връзката за студена вода, извадете филтъра, почистете или го сменете, след това сглобете отново и обезвъздушете уреда.

Мога ли да използвам уреда с предварително загрята вода (соларна)?

Да, входната температура може да достигне 70 °C. Ако водата на входа надвиши зададената стойност, нагряването спира и се показва символ .

Как да пестя енергия с този уред?

Задайте желаната температура директно на уреда и не добавяйте студена вода на крана, тъй като това охлажда вече загрятата вода и увеличава консумацията.

Какви монтажни аксесоари са налични?

Монтажна рамка RDX 3 (реф. 36100), комплект за монтаж на тръба VDX (реф. 34120) и UDX (реф. 34110) за различни конфигурации на връзки.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DEX Next Clage

Ръководство за експлоатация

1. Описание на уреда 196
2. Околна среда и рециклиране.... 196
3. Употреба.....197

Потребител „User“ 200

Информация „Info“......200

Допълнително загряване.... 200

Съвет за пестене на енергия.... 200

Обезвъздушаване след работи по поддръжката ..... 200

Почистване и грижа 200

1. Самопомощ при проблеми и отдел за обслужване на клиенти.... 201
2. Информационен лист на продукта съгласно регламентите на ЕС - 812/2013 814/2013 .... 202

Ръководство за монтаж

1. Преглед 203
2. Технически данни..... 204
3. Размери.....204
4. Инсталация 205

Място на монтаж....205
Монтажни аксесоари....205

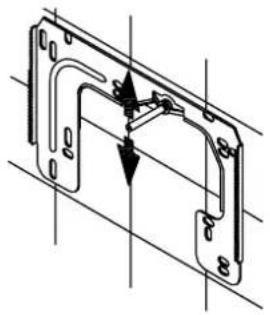

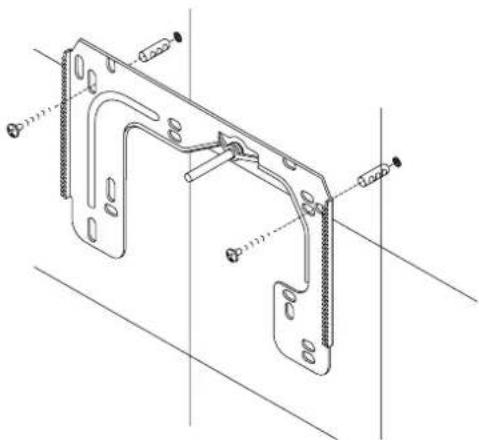

Монтиране на стенен държач.... 206
Монтиране на фитингите за водата.... 206
Монтиране на уреда 207

1. Отворен тип монтаж.... 208

2. Свързване към електроинсталацията.... 209

Електрическа схема.... 209
Строителни изисквания 209
Реле за разтоварване....209
Свързване към електроинсталацията отдолу..... 210
Свързване към електроинсталацията отгоре ..... 210

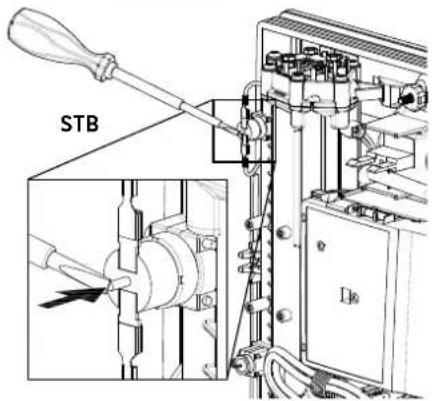

1. Първоначално въвеждане в експлоатация ..... 211

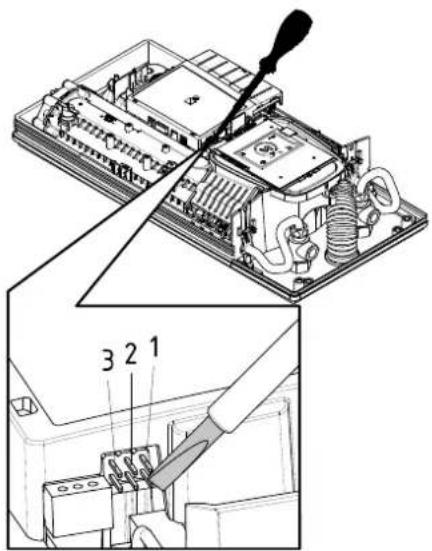

Превключване на мощността 211
Повторно пускане в експлоатация.... 211

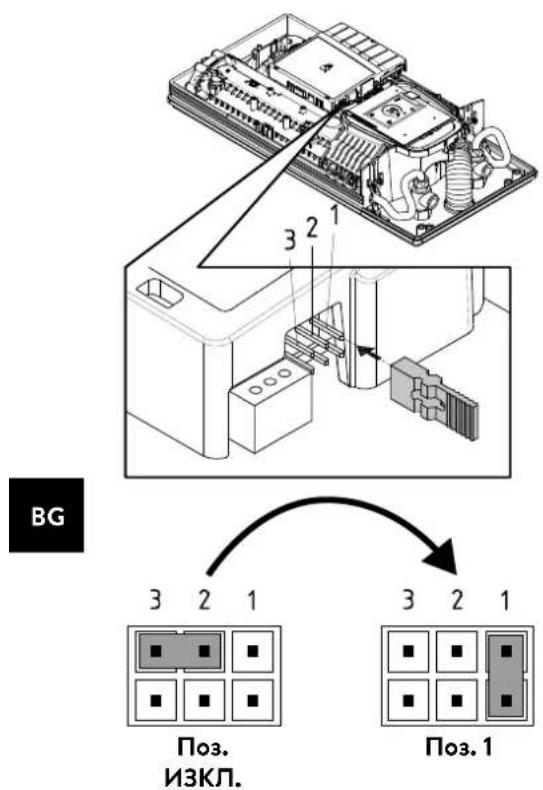

Приложение за душ 212
Блокираща функция 212

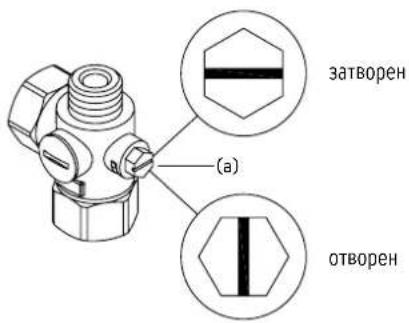

1. Работи по поддръжката 213

Почистване и смяна на филтърната цедка във фитинга при скрит монтаж.... 213
Почистване и смяна на филтърната цедка при отворен тип монтаж....213

Доставената с уреда документация трябва да се съхранява грижливо.

Регистриране на уреда

Регистрирайте вашия уред онлайн на нашата уеб страница и се възползвайте от нашите сервисни услуги в случай на гаранционен ремонт.

Вашите пълни данни ще помогнат на нашия отдел за обслужване на клиенти да обработят максимально бързо вашата молба.

За онлайн регистрация просто следвайте линка по-долу или използвайте QR-кода с вашия смартфон или таблет.

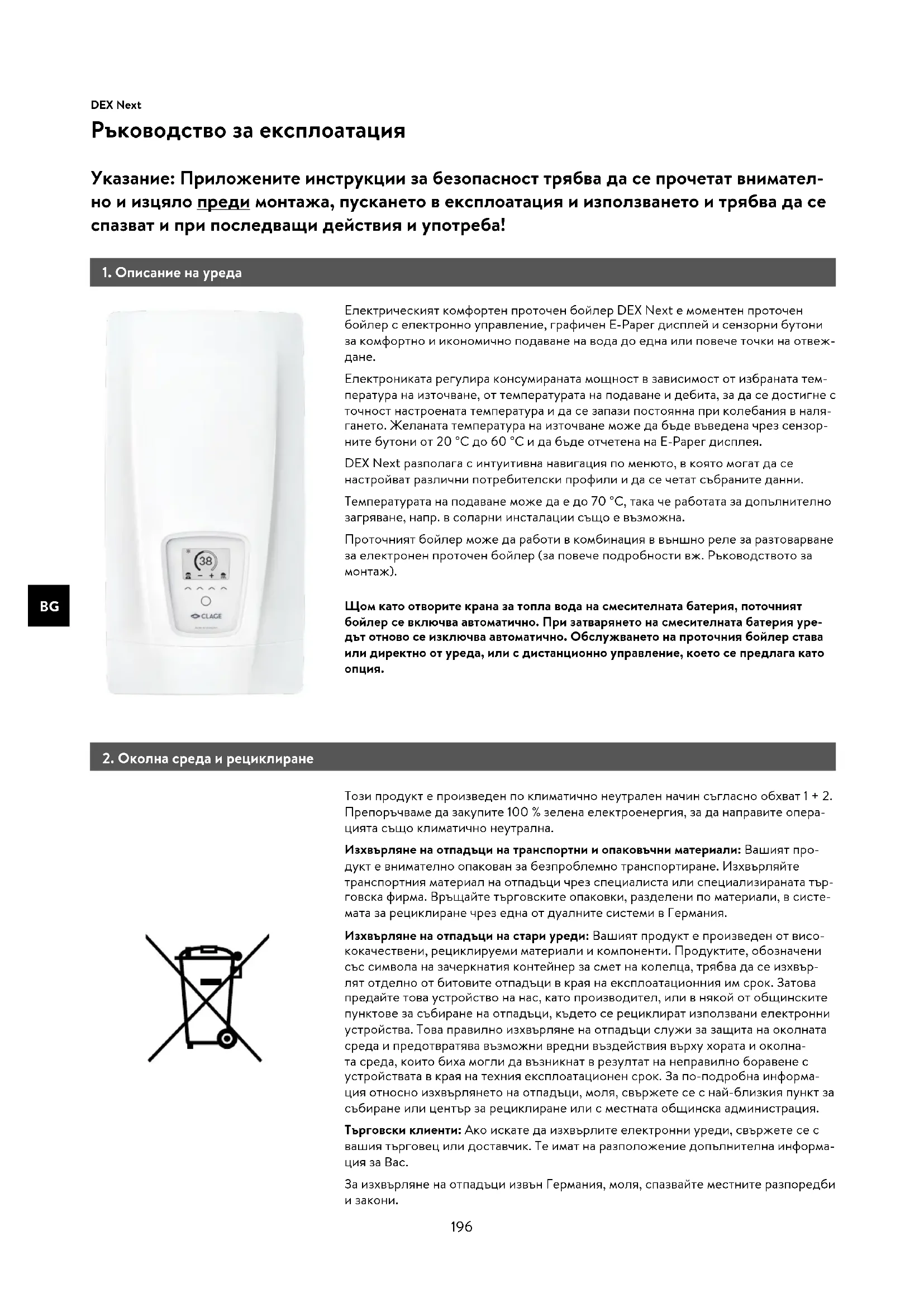

Ръководство за експлоатация

Указание: Приложените инструкции за безопасност трябва да се прочетат внимателно и изцяло преди монтажа, пускането в експлоатация и използването и трябва да се спазват и при последващи действия и употреба!

Електрическият компортен проточен бойлер DEX Next е моментен проточен бойлер с електронно управление, графичен E-Рарег дисплей и сензорни бутони за комфортно и икономично подаване на вода до една или повече точки на отвеждане.

Електрониката регулира консумираната мощност в зависимост от избраната температура на източване, от температурата на подаване и дебита, за да се достигне с точност настроената температура и да се запази постоянна при колебания в налягането. Желаната температура на източване може да бъде въведена чрез сензорните бутони от 20 °C до 60 °C и да бъде отчетена на E-Рарег дисплея.

DEX Next разполага с интуитивна навигация по менюто, в която могат да се настройват различни потребителски профили и да се четат събраните данни.

Температурата на подаване може да е до 70 °C, така че работата за допълнително загряване, напр. в соларни инсталации също е възможна.

Проточният бойлер може да работи в комбинация в външно реле за разтоварване за електронен проточен бойлер (за повече подробности вж. Ръководството за монтаж).

Щом като отворите крана за топла вода на смесителната батерия, поточният бойлер се включва автоматично. При затварянето на смесителната батерия уредът отново се изключва автоматично. Обслужването на проточния бойлер става или директно от уреда, или с дистанционно управление, което се предлага като опция.

2. Околна среда и рециклиране

Този продукт е произведен по климатично неутрален начин съгласно обхват 1 + 2. Препоръчваме да закупите 100 % зелена електроенергия, за да направите операцията също климатично неутрална.

Изхвърляне на отпадъци на транспортни и опаковъчни материали: Вашият продукт е внимателно опакован за безпроблемно транспортиране. Изхвърляйте транспортния материал на отпадъци чрез специалиста или специализираната търговска фирма. Връщайте търговските опаковки, разделени по материали, в системата за рециклиране чрез една от дуалните системи в Германия.

Изхвърляне на отпадъци на стари уреди: Вашят продукт е произведен от висококачествени, рециклируеми материали и компоненти. Продуктите, обозначени със символа на зачеркнатия контейнер за смет на колелца, трябва да се изхвърлят отделно от битовите отпадъци в края на експлоатационния им срок. Затова предайте това устройство на нас, като производител, или в някой от общинските пунктове за събиране на отпадъци, където се рециклират използвани електронни устройства. Това правилно изхвърляне на отпадъци служи за защита на околната среда и предотвратява възможни вредни въздействия върху хората и околната среда, които биха могли да възникнат в резултат на неправилно боравене с устройствата в края на техния експлоатационен срок. За по-подробна информация относно изхвърлянето на отпадъци, моля, свържете се с най-близкия пункт за събиране или център за рециклиране или с местната общинска администрация.

Търговски клиенти: Ако искате да изхвърлите електронни уреди, свържете се с вашия търговец или доставчик. Те имат на разположение допълнителна информация за Вас.

За изхвърляне на отпадъци извън Германия, моля, спазвайте местните разпоредби и закони.

3. Употреба

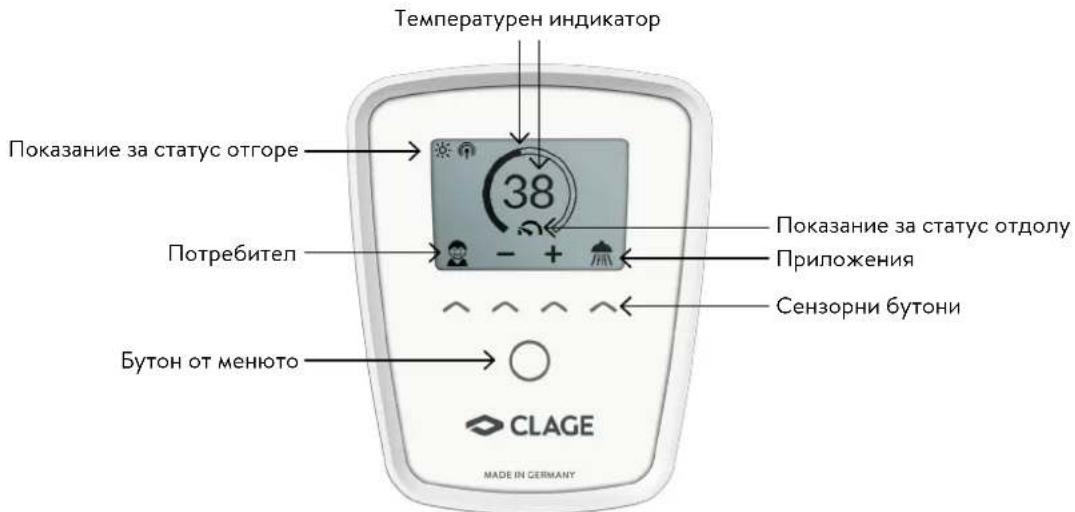

Основен изглед

E-Рарег дисплеят се сменя след ок. 60 секунди бз натискане на бутон автоматично в основния изглед.

Просто чрез докосване на някой от сензорните бутони могат да се избират различни потребителски профили и приложения или да се извършват промени в температурата.

Дисковата скала се запълва с увеличаващата се температура. Допълнително зададената температура в °C се показва в средата на дисплея.

Настройка на температурата

Желаната температура може да се избере чрез двата среди сензорни бутона в диапазон от 20 °C до 60 °C. Еднократно докосване променя температурата с 1 °C, а в диапазона на комфорт между 35 °C и 43 °C с 0,5 °C. Ако температурата е настроена под 20 °C, се появява символа — в температурния индикатор и уредът изключва функцията на нагряване.

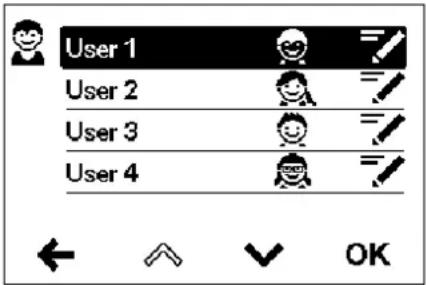

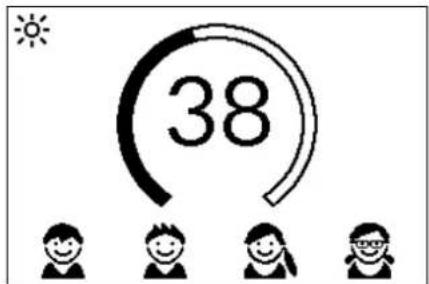

Избор на потребител

Могат да бъдат персонализирани до четири потребителски профила. Всеки потребител има възможността да запаметява в профила си своите желани температури за различните области на приложение. Потребителските профили могат да се изброяват на списък чрез докосване на левия сензорен бутон и след това да се избират чрез докосване на съответния сензорен бутон под снимките на профилите (За индивидуализиране на профила вж. Раздел „Потребител“).

38

38

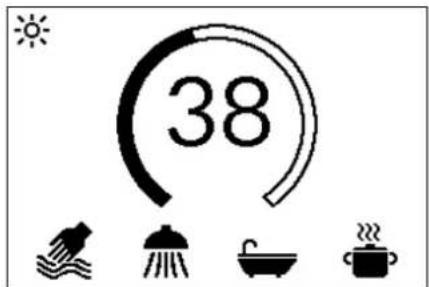

Приложения

Тук могат да се избират предварително настроените вече приложения. Чрез докосване на сензорния бутон под индикатора се отваря избраното. Докосването на сензорния бутон под дадено приложение го активира.

Фабрично приложенията са настроени на следните температурни стойности:

Миене на ръце = 35 °C, Душ = 38 °C, Вана = 40 °C, Гореща вода = 48 °C.

За да запаметите собствени температурни стойности, изберете дадено приложение и задайте желаната температура. След това докоснете и задръжте натиснат за две секунди сензорния бутон под вашата профилна снимка или приложение.

Показание за статус отгоре

Парола активна (ПИН)
※ Температурата на подаване е над зададената стойност (Уредът не нагрява)
Като опция е монтирано дистанционно управление респ. домашен сървър. Уредът може да се управлява дистанционно.

3. Употреба

Полето за показване на функциите, които изискват потвърждение от потребителя или са от важно значение по време на употребата.

Поддръжка: Уредът е разпознал грешка. Повече информация ще получите в Главното меню под „Информация за уреда“.

MAX Достигната е максимальната температура: Температурата не може да про- дължи да се повишава, тъй като е достигната зададената температурна граница. Температурната граница може да се променя в Главното меню в „Настройки“.

Нагряване активирано: Символът се появява, щом като водата се загрее през уреда.
2. Граница на мощността: Мощността на уреда не е достатъчна, за да загрее течащата в момента вода до желаната температура. Намалете количеството вода към смесителната батерия.

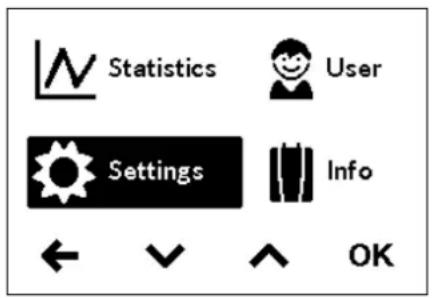

Главно меню

Чрез бутона на менюто отивате в Главното меню. Всички функционални менюта и запаметените стойности на уреда могат да се избират от тук.

Статистика „Statistics“

В статистиките се съхраняват данни за потреблението и потребителските данни на уреда и се представят графично:

Разход на вода
Разход на електричество
Σ Общи разходи на потреблението

Чрез избиране на ∧ или ✘ожете да превъртите през различните времеви периоди. Консумацията се показва в диаграми за времеви период на последното източване или за общото потребление.

Указания: Данните за потреблението и потребителите не са подходящи за целите на фактурирането.

Това меню служи за основна конфигурация на уреда. Чрез избiranе на ✎ли преминавате през различните точки на менюто или чрез докосване на „ОК“ може- те директно да промените настройките или да попаднете в подменютата.

Температурна единица „Temperature Unit“: Зададена на °C.

Език „Language“: Избор на езика на менюто.

Тон „Sound“: Активиране / деактивиране на обслуживащите тонове.

Указание: Алармените сигнали и указателните тонове не могат да се активират.

Валута „Currency“: Избор на символ на валута.

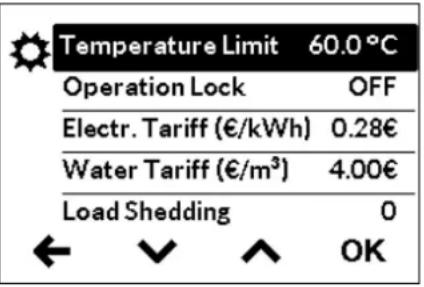

Temperature Limit 60.0 °C Operation Lock OFF Electr. Tariff (€/kWh) 0.28€ Water Tariff (€/m³) 4.00€ Load Shedding 0 ← ↙ ↑ OK

Температурна граница „Temperature Limit“: Температурната граница може да се активира / деактивира в това меню и максимальната температура на горещата вода да се ограничи до произволна стойност в рамките на диапазона за настройка на температурата.

Указание: Ако проточният бойлер захранва душ, по време на монтажа на уреда максимальната температура е била ограничена и температурата може да се променя само в тези граници.

3. Употреба

Парола „Operation Lock“: Подсигурете вашите настройки с четирицифрен ПИН.

Указание: Паролата може да се деактивира само с правилния пин под „Защитени зони“ или чрез „Изтриване на ПИН“. Ако сте забравили ваши ПИН код, се обърнете към отдела за обслужване на клиенти.

Въведете ПИН: С ▲ или ➕огат да се избират цифри от 00 до 99. За да попаднете на следваща или предишна цифра, изберете ← или → след избора на цифрите потвърдете чрез докосване на →. След това трябва да се въведе ПИН за сигурност още веднъж и да се потвърди с „OK“.

Ако и двата записа съвпадат, може да се зададе обхватът на контролното заключване.

• Settings: Автоматично активен веднага щом е генериран ПИН код. Потребителите влизат само с ПИН код в менюто за настройки.
• All: За работа с устройството е необходимо въвеждането на ПИН код.
• Off: ПИН кодът се изтрива и с устройството може да се работи свободно.

Цена на електричество (Валута/kWh): Посочете цената на електроенергията на вашия собствен доставчик на електроенергия.

Цена на водата (Валута/м³): Посочете цената на водата на вашия собствен доставчик на вода.

Разтоварване (Експертен режим) „Load Shedding“: При свързването на други трифазни уреди може да се свърже разтоварващо реле за електронни проточни бойлери (CLAGE Apt. № 82250) към свързващия проводник L2. Релето подсигурява работата на проточния бойлери включва отново другите консуматори едва след края на режима за нагряване.

Чрез избиране на „ОК“ попадате в режима за настройка. Натиснете и задръжте ∧ или ✚ за две секунди, за да зададете стойност от „0“, „1“ или „2“.

Първо трябва да се избере режим на работа 1 и да се провери функцията на разтоварващото реле при малка мощност на уреда (35 градуса зададена стойност и малко количество вода). Ако се стигне до трептене на релето за разтоварване, трябва да се избере работен режим 2.

Фабрична настройка „Factory Settings“: Можете да възстановите всички настройки до фабричните. Температурната бариера за душ, както и настройката за разтоварване не се нулират.

Указание: Всички индивидуализирани мрежови профили, както и въведените цени на електричеството и водата се изтриват.

Изтриване на статистиката „Delete Statistics“: С тази функция могат да се изтрият всички събрани досега статистически данни. Изтритите статистически данни не могат да се възстановят.

Стойност	Описание
0	Работа без реле за разто-варване, фабрична настройка
1	Работа при нормално реле за разтоварване
2	Работа с чувствително реле за разтоварване

3. Употреба

Всеки от четирите потребителски профила може да бъде снабден със собствена снимка на профила. Профилната снимка се появява в основния изглед.

В главното управление всеки потребител може да настрои и запамети свои собствени температури за различните приложения.

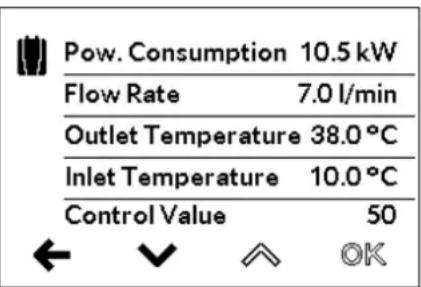

Информация „Info“

Тук са изброени на списък вътрешно измерените стойности и параметри на уреда. Чрез сензорните бутони може да се преминава през различните индикатори.

Допълнително загряване

При работа с предварително загрята вода (напр. със соларни инсталации) трябва да се гарантира, че температурата на подаване не надвишава 70 °C.

Ако при работа с предварително загрята вода температурата на подаване надвишава предварително избраната зададена стойност, не се подава мощност. В главното управление се показва символът 🌐.

Съвет за пестене на енергия

Задайте желаната температура на уреда и отворете само крана за топла вода.

Ако температурата на водата е твърде висока за вас, не смесвайте студена вода, а въведете по-ниска температура в уреда. Ако смесите студена вода, вече загрятата вода отново се охлажда и се губи ценна енергия. Освен това, студената вода, смесена в смесителната батерия, се изтегля от контролната зона на електроника-та, така че температурата вече не е гарантирана.

Обезвъздушаване след работи по поддръжката

Този проточен бойлер е оборудван със система за откриване на въздушни мехурчета, която предотвратява случайна работа на сухо. Въпреки това, уредът трябва да бъде обезвъздушен преди първото пускане в експлоатация. След всяко изпразване (напр. дейности по водопроводната инсталация, поради опасност от замръзване или след ремонти по уреда) уредът трябва да бъде обезвъздушен отново преди повторното пускане в експлоатация.

1. Изключете проточния бойлер от мрежата, като изключите предпазителите.
2. Развийте регулатора на струята на водовземния кран и отворете първо крана за студена вода, за да промиете водопровода и да избегнете замърсяване на уреда или на регулатора на струята.
3. Отворете и затворете след това няколко пъти принадлежащия кран за топла вода, докато спре да излиза въздух от водопровода и в проточния бойлер повече няма въздух.
4. Едва след това можете да включите отново токоподаването към проточния бойлер и отново да завиете регулатора на струята.
5. След ок. десет секунди непрекъснато изтичане на вода уредът активира загряването.

Почистване и грижа

• Почиствайте повърхности от изкуствен материал, както и санитарни арматури само с влажна кърпа. Не изполвайте разяждащи или хлорни почистващи препарати.
• За добро състояние на течащата вода трябва да почиствате редовно устройството за регулиране (напр. регулатора на струята, главата на душа) на потока на водата. За безупречна употреба и сигурност на работа всеки три години частите за електричество и вода трябва да се контролират от специалисти.

4. Самопомощ при проблеми и отдел за обслужване на клиенти

Ремонтите трябва да се извършват само от признати специализирани сер- визи.

Ако дадена грешка по вашия уред не може да бъде отстранена с помощта на тази таблица, моля, обърнете се към отдела за обслужване на клиенти на завода. Подгответе данните на фирме- ната табелка на уреда!

GRESIA2 Ltd

България

1606 София

51 Ami Bue Str

Централно обслужване на клиенти

Pirolweg 4

21337 Lüneburg

Германия

Тел.: [phone]

e-поща: [e-mail]

Този проточен бойлер е произведен внимателно и е проверен няколко пъти преди доставката. Ако възникне проблем, често става въпрос за нещо дребно. Първо изключете предпазителите и отново ги включете, за да »нулирате« електрониката. След това проверете, дали можете да отстраните проблема сами с помощта на таблицата по-долу. По този начин ще избегнете разходите за ненужно използване на отдела за обслужване на клиенти.

DEX Next
Проблем Причина Мерки за отстраняване
Водата остава студена, дисплеятпоказва екран„Повреда велектричеството“	Домашният предпази-тел е задействан	Сменете предпазителя или говключете
	Натискацият се пре-късвач за безопасностсе задействал	Информирайте отдела заобслужване на клиенти
Водата остава студена, на екранасе появявасимволът запредупреждение	Уредът е разпозналповреда	Изключете и отново включетепредпазителите. Ако съобще-нието за грешка продължавада стои, информирайте отделаза обслужване на клиенти
Дебитът на топлавода става по-слаб	Смесителната батерияза източване е замърсе-на или с котлен камък	Почистете регулатора наструята, главата на душа ифилтрите
	Филтърната цедка навхода е замърсена или скотлен камък	Филтърната цедка трябвада се почисти от отдела заобслужване на клиенти
Избраната температура не е достигната	Достигната е границатана мощността	Намаляване дебита на топлавода към смесителната бате-рия
	В смесителната батериясе смесва и студенавода	Източете само топла вода,настройте температурата заупотреба, проверете температурата на източване
Сензорните бутонине реагират правил-но	Стъклото на дисплея емокро	Избършете дисплея с мекакърпа

1. Информационен лист на продукта съгласно регламентите на EC - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE	DEX Next 5	E-270P-3D	S A 38	482 60 15

Обяснения

a	Име или търговска марка
b.1	Наименование на уреда
b.2	Вид уред
c	Профил на натоварване
d	Клас Енергийна ефективност на бойлера
e	Енергийна ефективност на бойлера
f	Годишен разход на електричество
g	Алтернативен профил на натоварване, съответната енергийна ефективност на бойлера и съответният годишен раз-ход на енергия, доколкото са налични.
h	Температурни настройки на температурния регулатор на бойлера
i	Ниво на звуковата мощност на закрито

Допълнителни указания

Всички възникващи специални предварителни мерки при монтажа, пускането в експлоатация, употребата и поддръжката на бойлера можете да намерите в инструкциите за употреба и монтаж.

Всички посочени данни са определени въз основа на предписанията на европейските директиви. Разликите в информацията за продукта, които са споменати на друго място, се основават на различни условия за изпитване.

Енергийният разход беше определен според стандартизиран метод според европейските предписания. Реалната енергийна нужда зависи от индивидуалното приложение.

Ръководство за монтаж

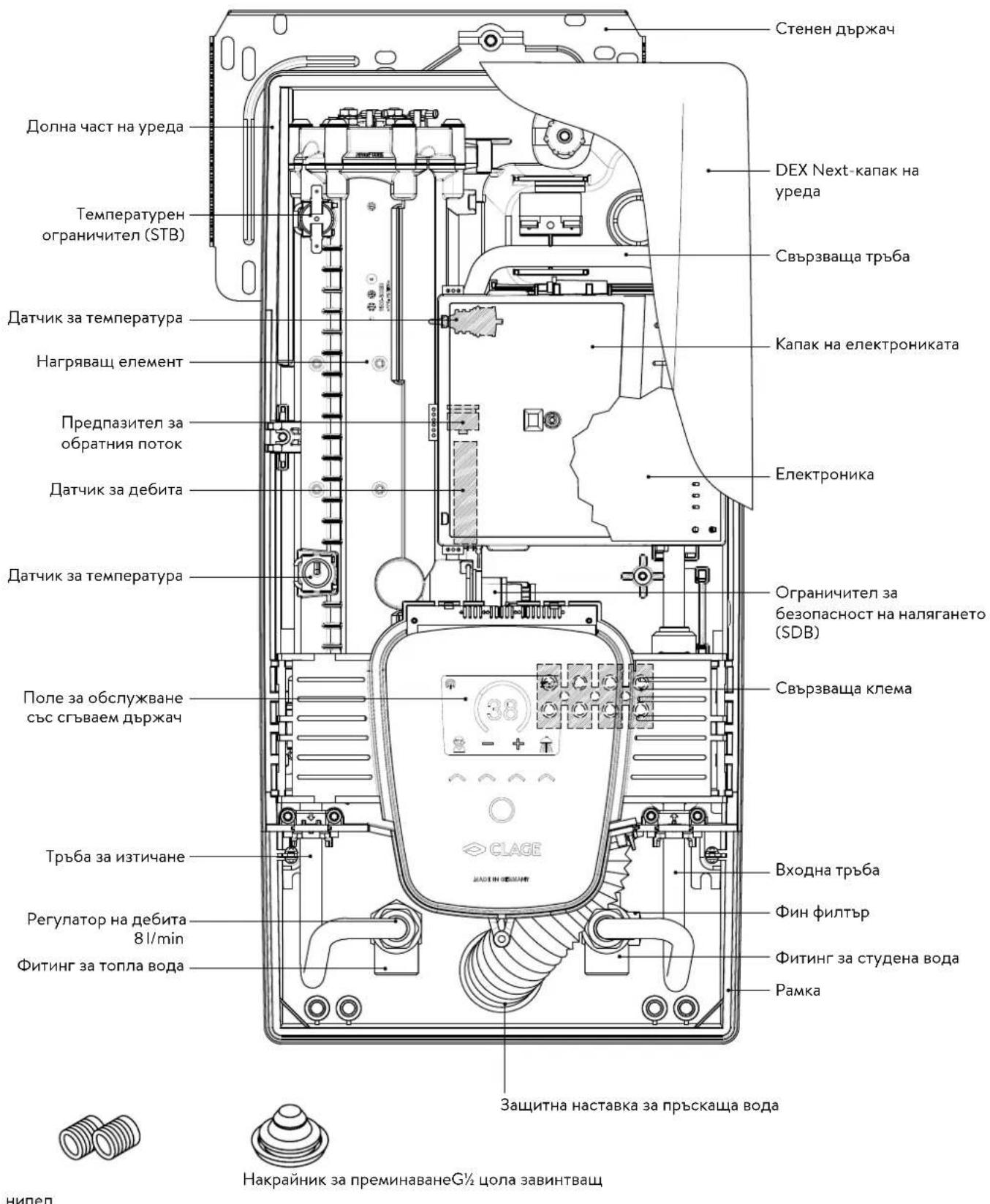

1. Преглед

Стенен държач Долна част на уреда Температурен ограничител (STB) Датчик за температура Нагряващ елемент Предпазител за обратния поток Датчик за дебита Датчик за температура Поле за обслужване със сгъваем държач Тръба за изтичане Регулатор на дебита 81/min Фитинг за топла вода СВЪРЗВАЩА ТРЪБА Капак на електрониката Електроника Ограничител за безопасност на налягането (SDB) СВЪРЗВАЩА КЛЕМА Входна тръба Фин филтър Фитинг за студена вода Рамка Защитна наставка за пръскаща вода Накрайник за преминаване G½ цола завинтващ нипел

1. Технически данни

Тип DEX Next
Клас на енергийна ефективност А *	1
Номинална мощност / ток 18 kW..27 kW (26 A..39 A)
Избран/а мощност/ток	18 kW / 26 A	21 kW / 30 A	24 kW / 35 A	27 kW / 39 A
Свързване към електроинсталацията	3~/ PE 380..415 V AC			3~/ PE 400 V AC
Необходимо напречно сечение на проводника1)	4,0 mm2	4,0 mm2	6,0mm2	6,0 mm2
Мощност на топлата вода (l/min)макс. при Δt = 28 Kмакс. при Δt = 38 K	9,22)6,8	10,72)7,9	12,32)9,02)	13,82)10,22)
Номинално съдържание 0,4 l
Номинално свръхналягане 1,0 MPa (10 bar)
Вид на свързване херметичен / без налягане
Отоплителна система	Система за отопление с голи проводници IES®
Област на употреба при 15 °C:специфично водно съпротивлениеспецифична електрическа проводи-мост	≥ 1100 Ωcm≤ 90 mS/m
Температура на подаване	≤ 70 °C
Включване - макс. дебит	1,5 l/min – 8,03)
Загуба на налягане	0,08 bar при 1,5 l/min 1,3 bar при 9,0 l/min1)
Температури, които могат да се зада-ват	20 °C – 60 °C
Свързване към водата	G1⁄2 цола
Тегло (заедно с водата)	4,2 kg
Клас защита според VDE	I
Вид защита / Безопасност	(AST2) IP25

*) Данните съответстват на ЕС-Регламент № 812/2013.
1) Максималното напречно сечение на свързващия кабел при свързване с ток горе е 10 mm²
2) Смесена вода
3) Дебитът е ограничен за постигане на оптимално повишаване на температурата
4) Без регулатор на дебита

3. Размери

170 468 363 56 100

Размери в мм

239 96

4. Инсталация

CLAGE Lüneburg DIN 4109 PA-IX 16951/I MPA NRW.

Въз основа на държавните строителни разпоредби, за този уред е издаден общ сертификат за сградна проверка, който доказва неговата използваемост по отношение на поведението на шума.

Моля, обърнете внимание:

• напр. VDE 0100
  • EN 806
• Разпоредби на местните енергийни и водоразпределителни дружества
• Технически данни и данни върху фирмената табелка
• Използване само на подходящи и неповредени инструменти

Място на монтаж

• Монтирайте уреда само в помещение, което не замръзва. Уредът никога не трябва да се излага на замръзване.
• Уредът е предвиден за стенен монтаж и трябва да се монтира вертикално с намиращи се отдолу връзки за водата или като алтернатива напречно с връзки за водата отляво.
• Уредът съответства на вид защита IP25 и може да се инсталира според VDE 0100 Част 701 (IEC 60364-7) в зона на защита 1.
• За да се избегне загуба на вода, разстоянието между проточния бойлер и точката на отвеждане трябва да е възможно най-малко.
• Уредът трябва да е достъпен за целите на техническата поддръжка.
• Могат да се използват пластмасови тръби само, ако те отговарят на DIN 16893 Серия 2.
• Специфичното съпротивление на водата трябва да е най-малко 1100 Ω ст при 15 °C. За специфичното съпротивление на водата можете да попитате вашето водоснабдително дружество.

Монтажни аксесоари

За монтаж при трудни условия на завинтване са налични тези монтажни принадлежности:

Монтажна рамка RDX 3

(Apt.No 36100)

Проточният бойлер може да бъде монтиран с помощта на тази монтажна рамка, ако връзката за електричеството излиза от стената на произволно място под уреда.

При използването на монтажната рамка IP-класът на защита се променя от IP25 на IP24.

Комплект тръби VDX

(Aрт.No 34120) – необходим e RDX / RDX 3!

Проточният бойлер може да се монтира с помощта на този монтажен комплект, ако връзките за водата излизат от стената изместени или разменени под уреда или водят до уреда странично по стената. Връзката за електричеството може да излиза от произволно място на стената под уреда, респ. да е монтирана на повърхността.

Комплект тръби UDX

(Aрт.No 34110) – необходим е RDX / RDX 3!

Проточният бойлер може да бъде монтиран с помощта на този монтажен комплект, ако връзките за водата завършват над уреда. Връзката за електричеството може да излиза от произволно място на стената под уреда, респ. да є монтирана на повърхността.

4. Инсталация

12

G 1/2" 100

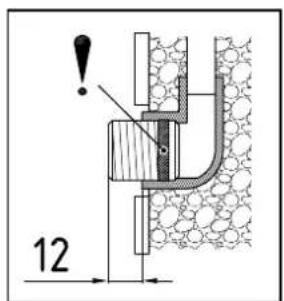

Монтиране на стенен държач

Указание: Ако монтирате този проточен бойлер в замяна на друг, по принцип не трябва да се пробиват нови дупки за стенния държач, тогава точка 2 отпада.

Промийте водопроводните тръби основно преди монтажа, за да отстраните мръсотията от тях.

1. Завайте завинтващите нипели с 12 mm ключ с вътрешен шестостен в двете връзки за водата. При това уплътненията трябва да са изцяло завити в резбата. Стърчащата част на завинтващите нипели след затягането трябва да е 12 – 14 mm.
2. Дръжте доставения шаблон за монтаж към стената и го подравнете така, че дупките в шаблона да съвпаднат над завинтващите нипели. Нарисувайте дупките за пробиване на шаблона и пробийте дупки с 6 mm бургия. Поставете включените дюбели.
3. Отворете уреда. За целта дръпнете капака-прозорец надолу и развийте централния винт на капака.
4. Развийте набраздената гайка на стенния държач, свалете стенния държач и го завийте на стената. Изместване на плочките или неравности до 30 mm могат да се изравнят чрез предоставените дистанциращи втулки. Дистанциращите втулки се монтират между стената и стенния държач.

Монтиране на фитингите за водата

Указание: Затягайте съединителните гайки умерено, за да постигнете необходимата уплътненост, без да повреждате смесителната батерия или тръбите.

• Завийте според фигурата фитинга за студена вода със съединителна гайка и ½-цолово уплътнение към връзката за студена вода.
• Завийте фитинга за топла вода със съединителна гайка и 12 -цолово уплътнение към връзката за топла вода.
• Преместете регулатора на дебита „D“ в свързващия елемент за гореща вода. О-пръстенът трябва да се вижда.

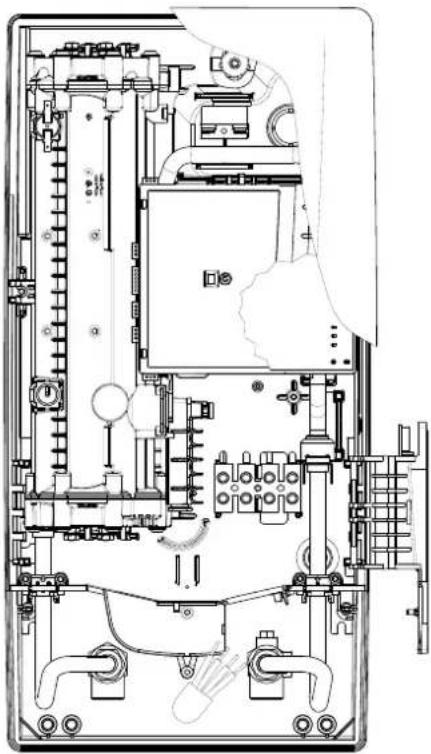

4. Инсталация

• Може да се случаи, електрозахранването да е изместено в горната част на уреда или на повърхността. В този случай, моля, следвайте първо стъпките от една до три според описанието „Свързване към електроинсталацията отгоре“ в Глава „Свързване към електроинсталацията“.
• Поставете уреда на стенния държач, така че резбовият прът на стенния държач да съвпадне в предвидената дупка на уреда. Чрез внимателно огъване на резбовия прът на стенния държач, може да се направят малки корекции, ако е необходимо. Тръбите за свързване към водата на уреда обаче трябва да се завинтват без сила.
• Завийте пластмасовата гайка с накатка на резбовия прът на стенния държач.
• Завийте двете 38 цолови съединителни гайки на тръбите за свързване към вода- та на уреда съответно с 38 цолово уплътнение на монтираните фитинги.

1. Отворете водопровода и отворете бавно спирателния вентил (а) на фитинга за студена вода (Позиция „отворен“). Проверете всички връзки за уплътненост.
2. Отворете и затворете след това няколко пъти принадлежащия кран за топла вода, докато спре да излиза въздух от водопровода и в проточния бойлер повече няма въздух.

Указание: Затягайте съедините мата уплътненост, без да повре При отворен тип монтаж двата уплътнения трябва да се завият те за топла и студена вода. Двет на фитингите за топла и студена с отворения край на завинтващи свързващия елемент за гореща и студена вода трябва да се зав динителна гайка на входната и и При отворен тип монтаж може дистанциращи втулки на разсто отвора в долната част на свързв фиксирани с 6 mm дюбели и ви Огънатата страна на тръбите тр и ½-цолови уплътнения на стран и студена вода, Накрая изрезит предмет. При отворен тип монтаж, обърн фитинга за студена вода!

Указание: Затягайте съединителните гайки умерено, за да постигнете необходимата уплътненост, без да повреждате смесителната батерия или тръбите.

При отворен тип монтаж двата ½-цолови завинтващи нипела и ½-цоловите уплътнения трябва да се завият с ½-цоловите съединителни гайки на фитингите за топла и студена вода. Двете ½-цолови глухи клапи на страничните изводи на фитингите за топла и студена вода трябва да се демонтират и да се завият с отворения край на завинтващия нипел. Вкарайте регулатора на дебита „D“ в свързващия елемент за гореща вода. След това свързващите елементи за гореща и студена вода трябва да се завинтят с ¾ цолови уплътнения към ¾ цоловата съединителна гайка на входната и изходна тръба на уреда.

При отворен тип монтаж може да е полезно да монтирате уреда чрез включените дистанциращи втулки на разстояние според показания чертеж. Двата монтажни отвора в долната част на свързване на тръбата също трябва да бъдат правилно фиксирани с 6 mm дюбели и винтове.

Огънатата страна на тръбите трябва да се завие с ½-цолови съединителни гайки и ½-цолови уплътнения на страничните ½-цолови изводи на фитингите за топла и студена вода, Накрая изрезите за тръбите в капака трябва да се отворят с тъп предмет.

При отворен тип монтаж, обърнете внимание на следното: Поставете цедката на фитинга за студена вода!

6. Свързване към електроинсталацията

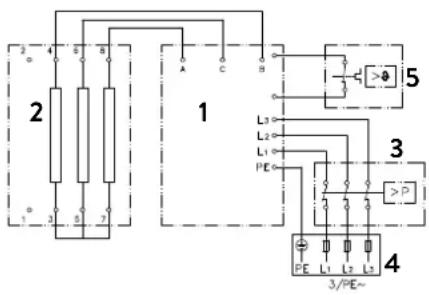

Електрическа схема

2 4 6 8 0 1 3 5 1 L3 L2 L1 PE 3/P 4 3/PE~

1. Електроника
2. Нагряващ елемент
3. Ограничител за безопасност на налягането SDB
4. Затягаша лайстна
5. Ограничител за безопасност на температурата STB

Само от специалист!

Моля, обърнете внимание:

• напр. VDE 0100
• Разпоредби на местните енергийни и водоразпределителни дружества
• Технически данни и данни върху фирмената табелка
  • Свържете уреда към защитния проводник!

Строителни изисквания

• Уредът трябва да бъде постоянно свързан към постоянно инсталирани електрически връзки. Уредът трябва да е свързан към защитния проводник.
• Електрическите проводници трябва да са в безупречно състояние и не трябва да се пипат повече след монтажа.
• От страна на инсталиращия трябва да бъде осигурено многополюсно разединяващо устройство с ширина на отвора на контакт най-малко 3 mm на полюс (напр. чрез предпазители).
• За защита на уреда трябва да се монтира проводников защитен елемент с изключваща характеристика С и изключващ ток, койтосъответства на номиналния ток на уреда.

Реле за разтоварване

При свързването на други трифазни уреди може да се свърже разтоварващо реле за електронни проточни бойлери (CLAGE Apt.No 82250) към свързващия проводник L2.

За промяна на режима на работа след създаването на електрическата връзка и първоначалното пускане в експлоатация извикайте първо менюто за настройка и след това изберете точка от менюто „Разтоварване“

Чрез избиране на „ОК“ попадате в режима за настройка. Натиснете и задръжте или на две секунди, за да зададете стойност от 0,1 или 2. След това трябва да се активира заключващата функция (вж. Глава „Първоначално въвеждане в експлоатация“ Раздел „Заключваща функция“).

Стойност	Описание
0 Работа без реле за разтоварване, фабрична настройка
1 Работа при нормално реле за разтоварване
2 Работа с чувствително реле за разтоварване

Първо трябва да се избере режим на работа „1“ и да се провери функцията на разтоварващото реле при малка мощност на уреда (35 градуса зададена стойност и малко количество вода). Ако се стигне до трептене на релето за разтоварване, трябва да се избере работен режим „2“.

6. Свързване към електроинсталацията

Свързване към електроинсталацията отдолу

Указание: Ако е необходимо свързващата клема може да се премести в горната част на уреда. За целта, моля следвайте инструкциите в следващия раздел.

Преди свързването на уреда към електрическата мрежа се уверете, че електро- захранването е изключено!

1. Свалете изолацията на свързващия кабел около 6 см над изхода на стената. Пльзнете защитната наставка срещу пръскаща вода с малкия отвор над свързващия кабел, така че защитната наставка да завърши наравно със стената. Това предотвратява, евентуално проникващата вода да влезе в контакт с електрическите проводници. Свързващият кабел не трябва да е повреден! Трябва да се използва защитната наставка!
2. Сгънете на дясно сгъваемия държач.
3. Зачистете отделните жила от изолацията и ги свържете към съединителните клеми според електрическата схема. Уредът трябва да се свърже към защитния проводник.
4. Изтеглете защитната наставка до толкова над свързващия кабел, че тя свободно да съвпадне във вдлъбнатината на преградата. Поставете фиксиращия елемент на наставката (А), сгънете назад сгъваемия държач и го фиксирайте.
5. Поставете капака на уреда и завийте фиксиращя винт. След това можете да отворите капака-прозорец отдолу до упор.

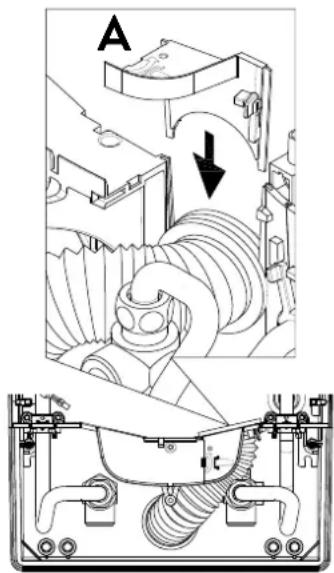

Свързване към електроинсталацията отгоре

Преди свързването на уреда към електрическата мрежа се уверете, че електро- захранването е изключено!

1. Отворете предварително определената точка на счупване (S) в горната част на уреда чрез силен натиск с тъп инструмент (напр. отвертка). При положения при отворен тип монтаж електрически свързващ кабел отворете изреза от дясната страна на долната част на корпуса.
2. Изрежете наставката за прекарване от торбичката с аксесоари според сечението на кабела. При това оразмерете отвора в наставката малко по-малък от този на напречното сечение на свързващия кабел, за да постигнете оптимална защита срещу вода. Напаснете наставката в отвора. Трябва да се използва защитната наставка!
3. Свалете изолацията на свързващия кабел, така че изолацията да достига през накрайника за преминаване във вътрешността на уреда. Вземете подготвения уред в ръка и прекарайте с другата ръка кабела през накрайника за преминаване.
4. Поставете уреда на стенния държач, така че резбовият прът на стенния държач да съвпадне в предвидената дупка на уреда и фиксирайте уреда.
5. Сгънете на дясно сгъваемия държач.
6. Развийте фиксиращия винт на свързващата клема. Преместете свързващата клема на горното краче и я фиксирайте там.
7. Зачистете от изолация отделните жилана свързващия кабел и ги свържете към свързващата клема според електрическата схема. Уредът трябва да се свърже към защитния проводник.
8. Сгънете сгъваемия държач назад и го фиксирайте.
9. Поставете капака на уреда и завийте фиксиращя винт. След това можете да отворите капака-прозорец отделу до упор.

Указание: За да гарантирате IP25 Защита от пръскаща вода, наставката за пръскаща вода трябва да остане под уреда.

7. Първоначално въвеждане в експлоатация

SDB

Преди свързване към електроинсталацията напълнете с вода водоразпределителната мрежа и уреда чрез неколкократно, бавно отваряне и затваряне на крана за топла вода и така го обезвъздушете напълно.

За целта евентуално свалете от смесителната батерия наличния регулатор на струята, за да се гарантира максимален дебит. Промийте тръбите за топла и студена вода всяка най-малко за една минута.

След всяко изпразване (напр. дейности по водопроводната инсталация, поради опасност от замръзване или след ремонти по уреда) уредът трябва да бъде обезвъздушен отново преди повторното пускане в експлоатация.

Ако проточният бойлер не може да се пусне в експлоатация, проверете, дали при транспортирането не се е задействал ограничителят за безопасност на температурата (STB) или ограничителят за безопасност на налягането (SDB). Уверете се, че уредът е без напрежение и евент. рестартирайте предпазния превключвател.

STB D8

Превключване на мощността

Може да се извърши само от упълномощен специалист, в противен случай отпада гаранцията!

В доставеното състояние дисплеят показва индикатора »ПРОВЕРЕН« (вж. отляво). Ако не, това означава, че уредът вече е бил захранван с напрежение веднъж. В този случай отидете на Раздел „Повторно пускане в експлоатация“.

При първото включване на захранващото напрежение трябва да се настрои максималната мощност на уреда. Едва след настройването на мощността на уреда той започва да работи нормално.

Максималната възможна мощност зависи от средата на монтаж. Непременно спазвайте данните в таблицата „Технически данни“, особено необходимо-то напречно сечение на електрически свързващ кабел и предпазителя. Допълнително спазвайте предписанията на DIN VDE 0100.

1. Включете електроподаването към уреда.
2. При първото включване на електрозахранването на дисплея се показва менюто за избор на език. Изберете желания език. Следва настройка на мощността.
3. Чрез сензорните бутони задайте максимальната мощност на уреда в зависимост от инсталационнатасреда (18, 21, 24 или 27 kW).
4. Потвърдете настройката „ОК“.
5. Обозначете настроената мощност върху фирмената табелка.
6. След задаването на максимальната мощност на уреда нагряването на водата се активира след ок. 10 – 30 секунди непрекъснат воден поток.
7. Отворете крана за топла вода. Проверете функционирането на проточния бойлер.
8. Запознайте потребителя с употребата и му предайте ръководството за употреба.
9. Попълнете регистрационната карта и я изпратете на отдела за обслужване на клиенти в завода или регистрирайте вашия уред онлайн на нашата интернет страница (за целта вж. също стр. 195).

Номиналната мощност (макс. консумирана мощност) е 27 kW при 400 V и вътрешно може да се превключи на 24 kW, 21 kW или 18 kW!

Ако уредът бъде пуснат в експлоатация отново в друга инсталационна среда след първоначалната инсталация, може да се наложи да промените максимальната му мощност. Чрез кратко свързване накъсо на двата десни щифта (вж. фигурата) напр. с изолирана отвертка (EN 60900) уредът се рестартира обратно в доставеното състояние. Всички параметри се задават във фабричната настройка и нагряването се блокира. На дисплея се показва менюто за избор на език. Изберете желания език. Следва задаване намощността, докато се настрои максимальната мощност на уреда. Това състояние се запазва при изключване и включване на захранващото напрежение.

7. Първоначално въвеждане в експлоатация

Приложение за душ

Когато проточният бойлер захранва душ с вода, температурата на водата трябва да е ограничена до 55 °C. Температурната граница трябва да се зададе до максимум 55 °C в менюто за настройки при пускането в експлоатация след обратна връзка с клиента и заключващото ниво трябва да се активира.

При работа с предварително загрята вода температурата на място също трябва да бъде ограничена до 55 °C.

BG Поз. ИЗКЛ. Поз. 1

Блокираща функция

Обхватът на обслужване на уреда може да бъде ограничен.

Активиране на блокиращата функция

1. Настройте желаните параметри в менюто за настройки (вж. онлайн в Ръководството за експлоатация Глава „Настройки“, Раздел „Температурна граница“ и/или „Разтоварване“).
2. Изключете уреда от мрежата (напр. чрез изключване на предпазителите).
3. Извадете моста от силовата електроника и го преместете на позиция „1“ (вж. фигурата).
4. Отново пуснете уреда в експлоатация.

Деактивиране на блокиращата функция

1. Изключете уреда от мрежата (изключване на предпазителите).
2. Извадете моста от силовата електроника и го преместете на позиция „ИЗКЛ.“ (вж. фигурата).
3. Отново пуснете уреда в експлоатация.

8. Работи по поддръжката

Работите по поддръжката могат да се извършват само от призната специализирана фирма.

Почистване и смяна на филтърната цедка във фитинга при скрит монтаж.

Кранът за студена вода на този проточен бойлер е оборудван с вграден спирателен вентил и филтърна цедка. Поради замърсяване на филтърната цедка силата на топлата вода може да намалее, така че трябва да се предприеме почистване респ. смяна на филтърната цедка, както следва:

1. Изключете проточния бойлер от домашните предпазители и ги подсигурете срещу непреднамерено повторно включване.
2. Отворете уреда, като издърпате капака-прозорец надолу, за да развиете нами- ращия се отдолу винт и да свалите капака.
3. Затворете спирателния вентил в крана на студената вода (а) (позиция „затворен“)
4. Развийте винтовата тапа (b) от крана за студена вода и свалете филтърната цедка (c).
   Указание: Може да потече остатъчна вода.
5. Филтърната цедка може да се почисти респ. да се смени.
6. След монтажа на чистата филтърна цедка затегнете винтовата тапа.
7. Отворете отново бавно спирателния вентил в крана на студената вода (позиция „отворен“). Внимавайте да няма течове.
8. Обезвъздушете уреда, като няколко пъти бавно отворите и затворите принадлежащия кран за топла вода, докато спре да излиза въздух от водопровода.
9. Поставете капака. След това отново включете напрежението към домашните предпазители.

Почистване и смяна на филтърната цедка при отворен тип монтаж

Кранът за студена вода на този проточен бойлер е оборудван с филтърна цедка. Поради замърсяване на филтърната цедка силата на топлата вода може да намалее, така че трябва да се предприеме почистване респ. смяна на филтърната цедка, както следва:

1. Изключете проточния бойлер от домашните предпазители и ги подсигурете срещу непреднамерено повторно включване.
2. Затворете спирателния вентил в подаващия тръбопровод.
3. Отворете уреда, като издърпате капака-прозорец надолу, за да развиете нами- ращия се отдолу винт и да свалите капака.
4. Развийте входната тръба от фитинга за вода.
   Указание: Може да потече остатъчна вода.
5. Филтърната цедка може да се почисти респ. да се смени.
6. След монтажа на чистата филтърна цедка завийте входната тръба отново на фитинга за вода.
7. Отворете бавно спирателния вентил на входната тръба. Внимавайте да няма течове.
8. Обезвъздушете уреда, като няколко пъти бавно отворите и затворите принадлежащия кран за топла вода, докато спре да излиза въздух от водопровода.
9. Поставете капака на уреда. След това отново включете напрежението към домашните предпазители.

Sadržaj

Uputstvo za upotrebu

1. Opsi uređaja 215
2. Ekologija i reciklaža 215
3. Upotreba.... 216

Glavni prikaz 216

Glavni meni....217

Statistika »Statistics«.... 217

Podešavanja »Settings« 217

Korisnik »User« 219
