Produkttyp	Elektronischer Durchlauferhitzer
Marke	Clage
Modell	DEX Next
Nennleistung / Strom	18 kW / 26A bis 27 kW / 39A (einstellbar)
Elektrischer Anschluss	3~/PE 380-415 V AC, 400 V AC
Erforderlicher Kabelquerschnitt	4,0 mm² (18-21 kW), 6,0 mm² (24-27 kW)
Warmwasserleistung (Δt=28 K)	9,2 bis 13,8 l/min (je nach Leistung)
Nenninhalt	0,4 l
Nenndruck	1,0 MPa (10 bar)
Temperaturbereich	20 °C bis 60 °C
max. Eingangstemperatur	70 °C
Einschaltdurchfluss	1,5 l/min

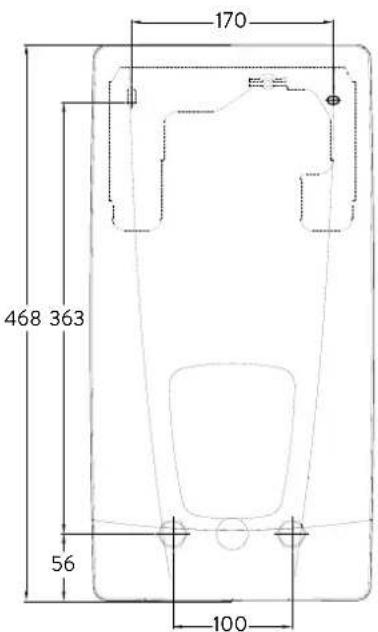

Abmessungen (H x B x T)	468 x 170 x 363 mm
Gewicht (mit Wasser gefüllt)	4,2 kg
Schutzart	IP25
Energieeffizienzklasse	A
Hauptfunktionen	E-Paper-Display, Touch-Tasten, 4 Benutzerprofile, voreingestellte Anwendungen, Verbrauchsstatistiken, optionaler Funkfernbedienung
Sicherheit	Temperaturbegrenzer (STB), Druckbegrenzer (SDB), Frostschutz, PIN-Code-Sperre
Wartung und Reinigung	Reinigung des Einlassfilters, Entlüften nach Arbeiten, Entkalken der Auslässe
Wasseranschluss	G 1/2 Zoll

Häufig gestellte Fragen - DEX Next Clage

Wie stelle ich die Wassertemperatur ein?

Verwenden Sie die mittleren Touch-Tasten, um die Temperatur zwischen 20 °C und 60 °C einzustellen. In Schritten von 1 °C oder 0,5 °C im Komfortbereich (35-43 °C).

Was tun, wenn das Wasser kalt bleibt und das Display „Stromausfall“ anzeigt?

Überprüfen Sie den Schutzschalter und die interne Sicherung. Ersetzen Sie die Sicherung oder schalten Sie den Schutzschalter wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie erstelle und verwende ich Benutzerprofile?

Bis zu vier Profile können mit bevorzugten Temperaturen für jede Anwendung konfiguriert werden. Drücken Sie die linke Sensortaste, um die Profile anzuzeigen, und wählen Sie dann eines aus.

Wie entlüfte ich das Gerät nach einer Entleerung?

Schalten Sie die Stromversorgung aus, öffnen und schließen Sie den Warmwasserhahn mehrmals, bis die gesamte Luft entwichen ist, und schalten Sie dann den Strom wieder ein.

Was bedeutet das Wartungssymbol auf dem Display?

Das Gerät hat eine Störung festgestellt. Schalten Sie den Schutzschalter aus und wieder ein. Wenn der Fehler bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie sperre ich das Gerät mit einem PIN-Code?

Wählen Sie im Menü „Einstellungen“ die Option „Sperre“ und erstellen Sie einen 4-stelligen PIN-Code. Sie können wählen, ob Sie die Einstellungen oder die gesamte Nutzung sperren möchten.

Wie lautet das Verfahren zur Reinigung des Filters?

Schalten Sie den Schutzschalter aus, schließen Sie das Absperrventil, schrauben Sie die Verschlussschraube des Kaltwasseranschlusses ab, entnehmen Sie den Filter, reinigen oder ersetzen Sie ihn, bauen Sie alles wieder zusammen und entlüften Sie das Gerät.

Kann ich das Gerät mit vorgewärmtem Wasser (Solar) verwenden?

Ja, die Eingangstemperatur kann bis zu 70 °C betragen. Wenn das Eingangswasser die Solltemperatur überschreitet, stoppt die Heizung und das Symbol wird angezeigt.

Wie kann ich mit diesem Gerät Energie sparen?

Stellen Sie die gewünschte Temperatur direkt am Gerät ein und mischen Sie kein kaltes Wasser am Wasserhahn hinzu, da dies das bereits erwärmte Wasser abkühlt und den Verbrauch erhöht.

Welches Montagezubehör ist verfügbar?

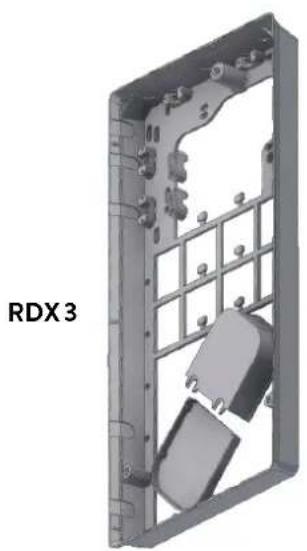

Montagerahmen RDX 3 (Art.-Nr. 36100), Rohrmontageset VDX (Art.-Nr. 34120) und UDX (Art.-Nr. 34110) für verschiedene Anschlusskonfigurationen.

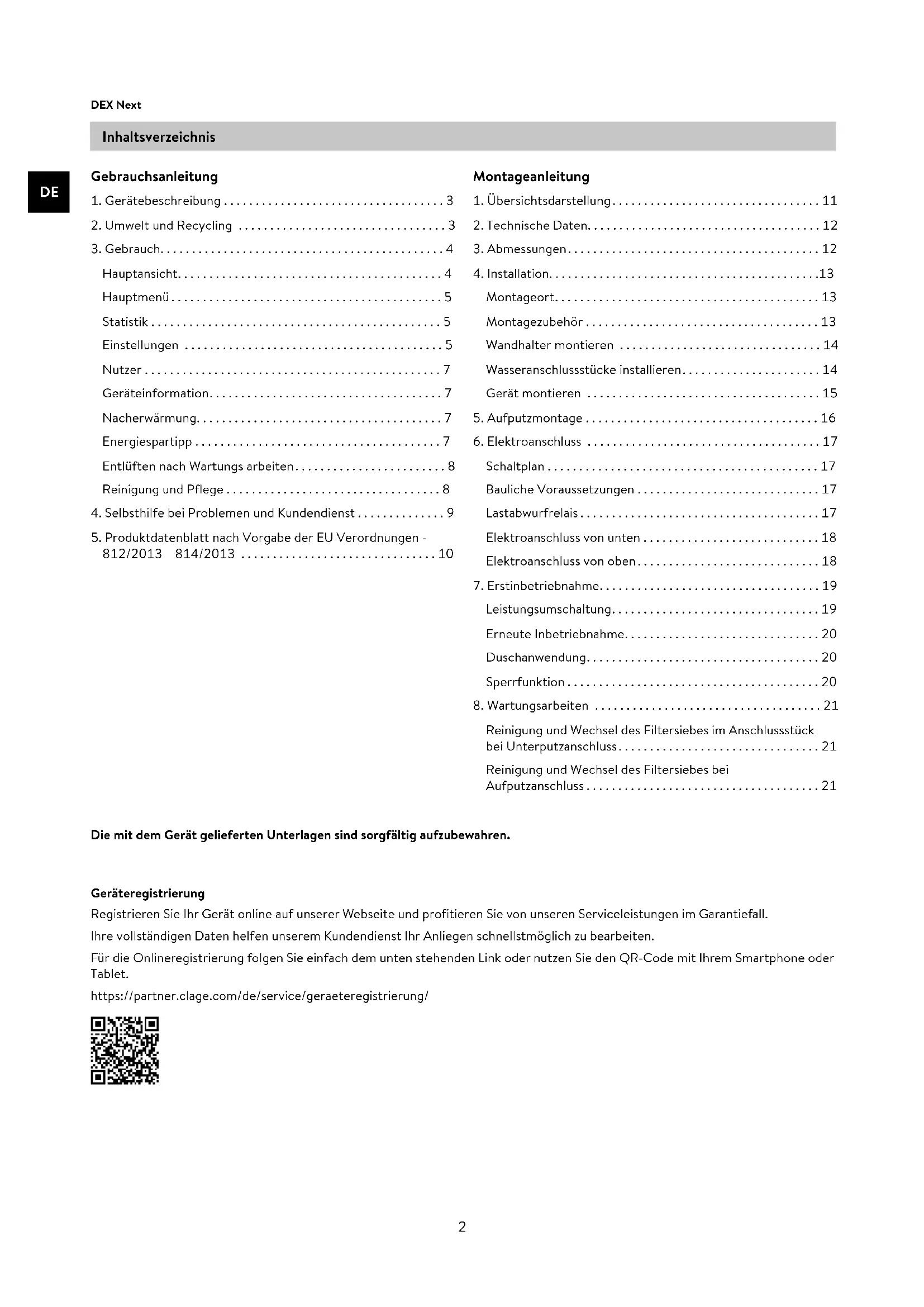

BEDIENUNGSANLEITUNG DEX Next Clage

Gebrauchs- und Montageanleitung Operating and installation instructions

E-Komfortdurchlauferhitzer DEX Next

1. Gerätebeschreibung 3
2. Umwelt und Recycling .... 3
3. Gebrauch....4

Hauptansicht....4

Hauptmenü....5

Statistik....5

Einstellungen 5

Nutzer....7

Geräteinformation....7

Nacherwärmung....7

Energiespartipp....7

Entlüften nach Wartungs arbeiten....8

Reinigung und Pflege 8

1. Selbsthilfe bei Problemen und Kundendienst....9
2. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013 .... 10

Montageanleitung

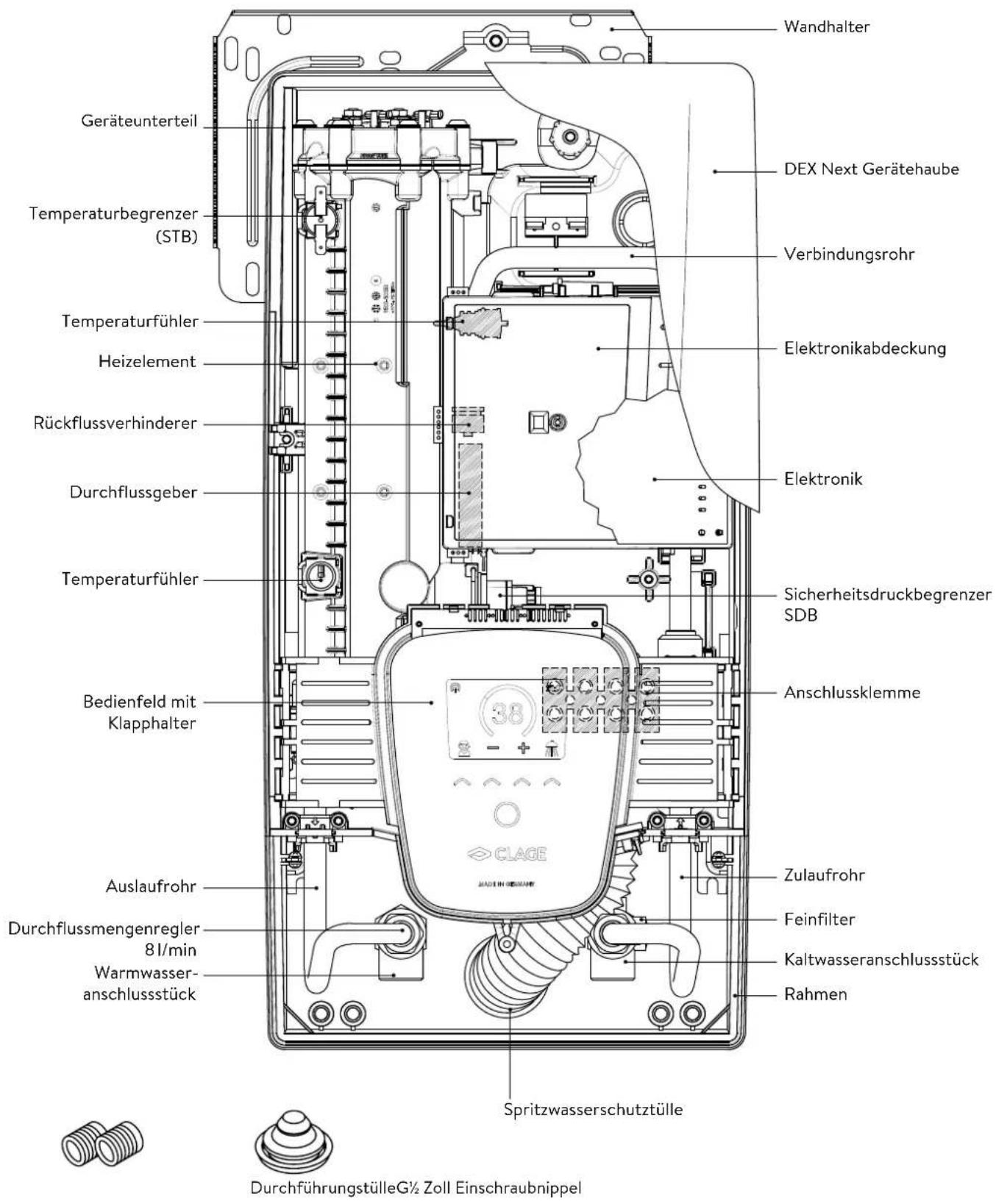

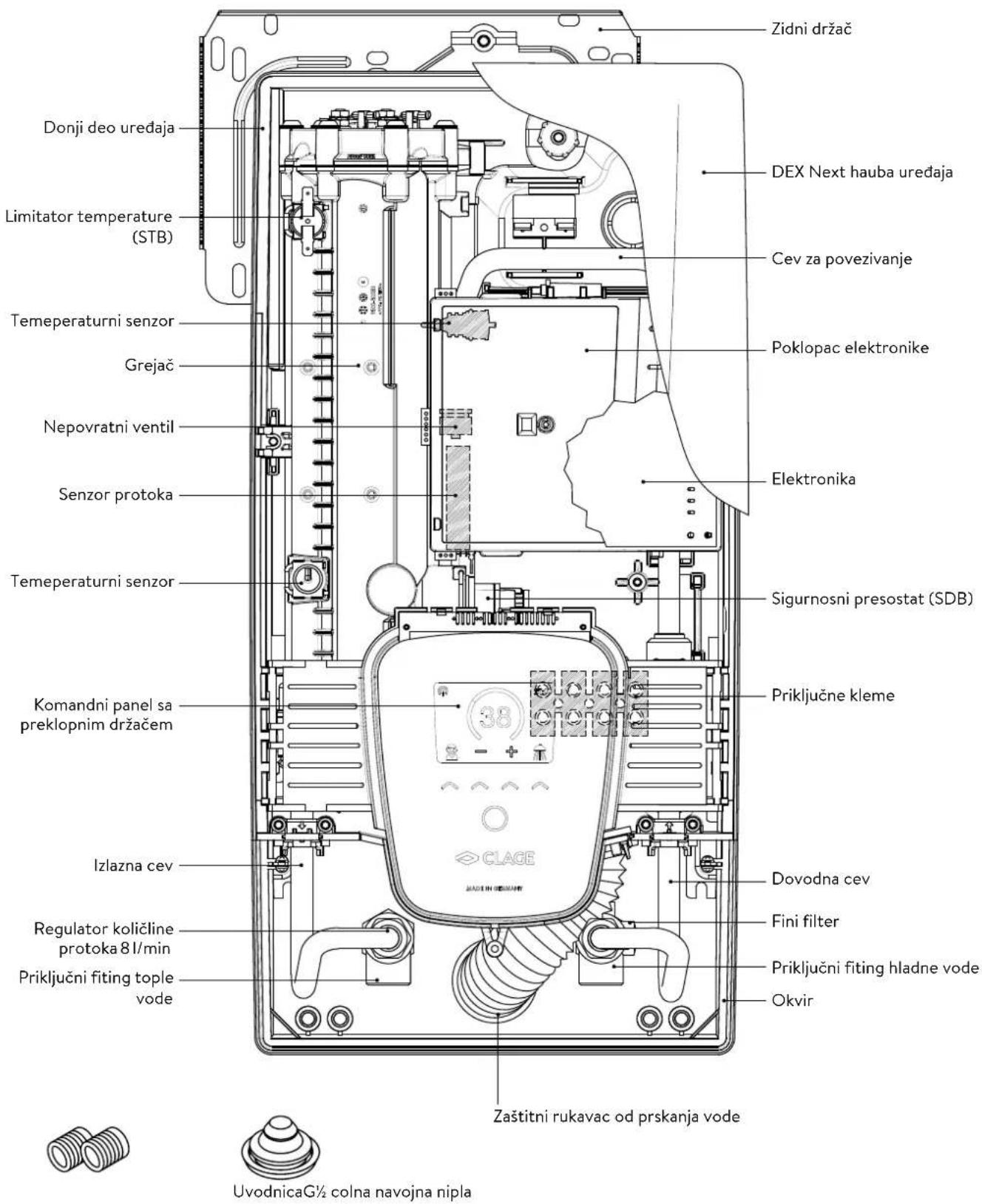

1. Übersichtsdarstellung.... 11
2. Technische Daten....12

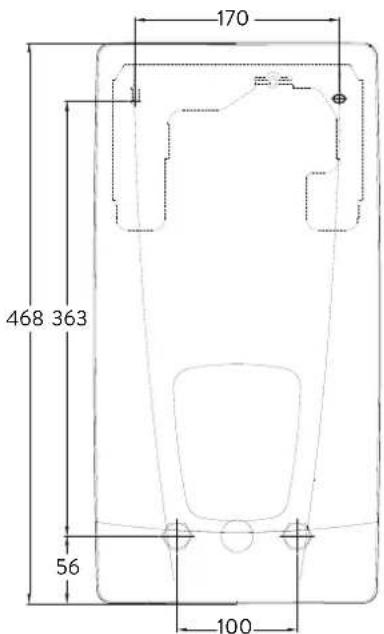

3. Abmessungen....12

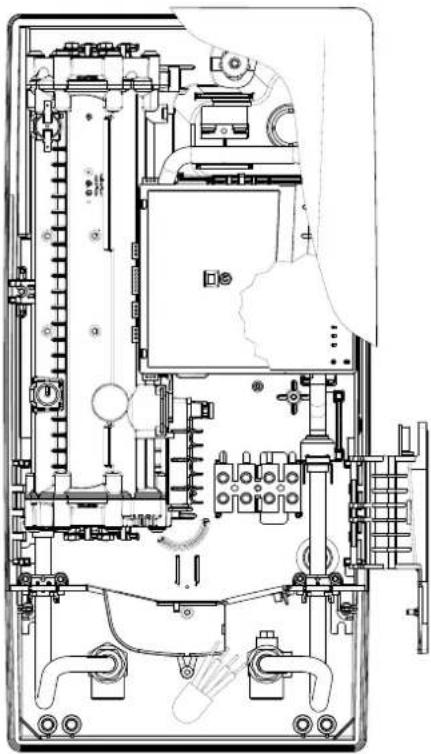

4. Installation....13

Montageort....13
Montagezubehör 13

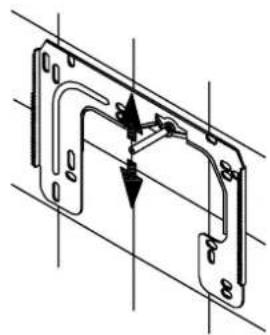

Wandhalter montieren 14

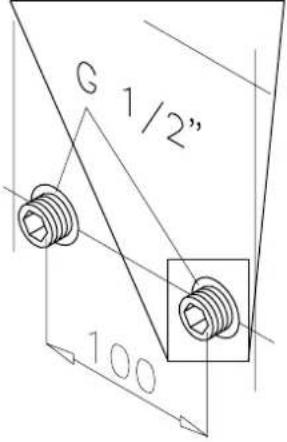

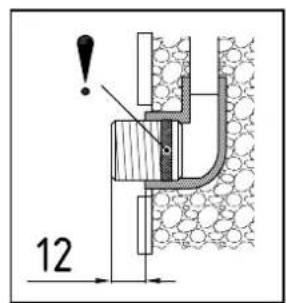

Wasseranschlussstücke installieren....14
Gerät montieren 15

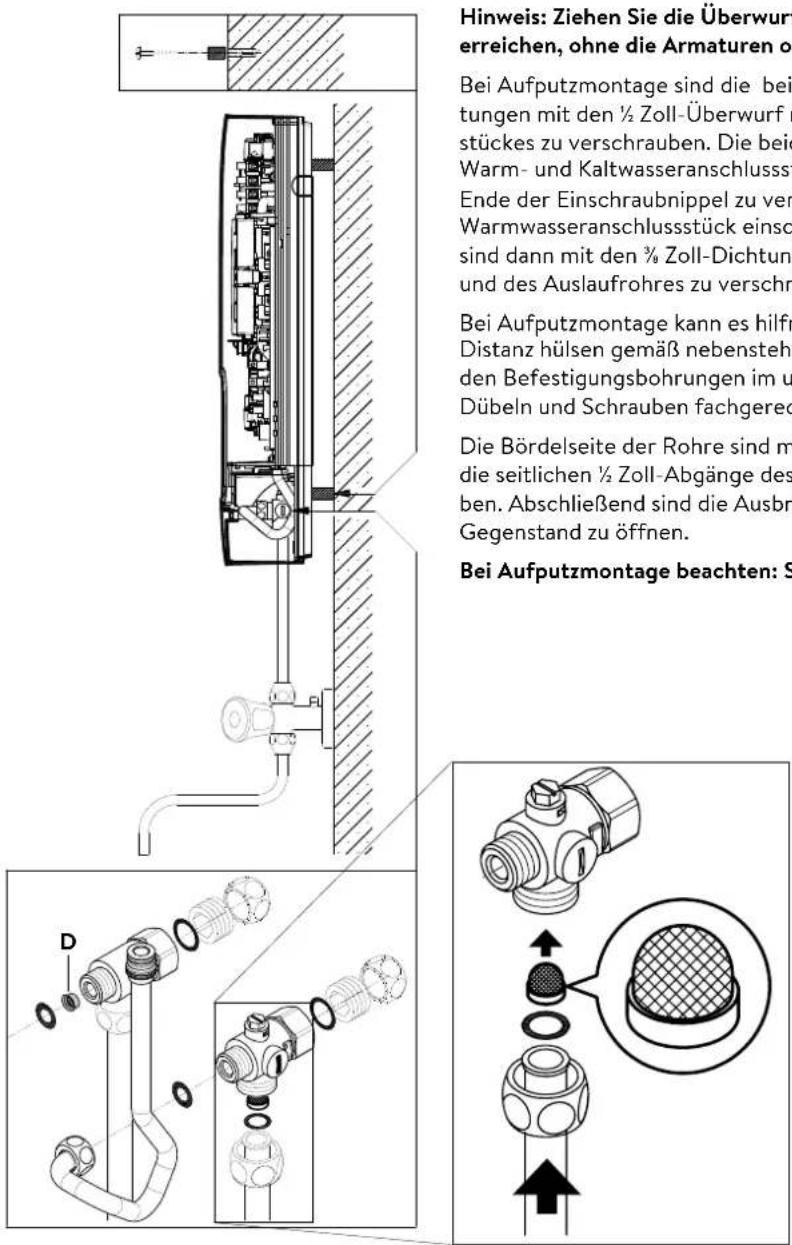

1. Aufputzmontage....16
2. Elektroanschluss .... 17

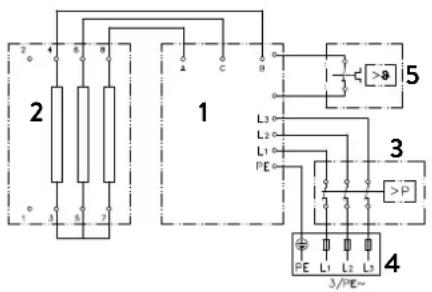

Schaltplan....17
Bauliche Voraussetzungen....17
Lastabwurfrelais....17
Elektroanschluss von unten 18
Elektroanschluss von oben....18

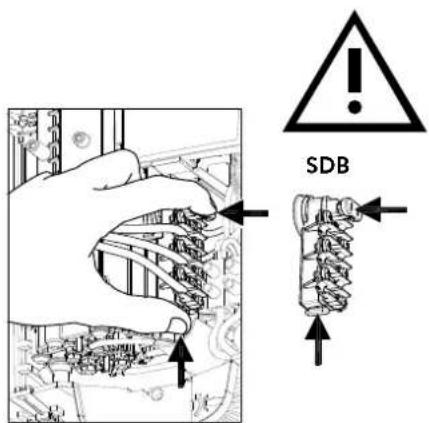

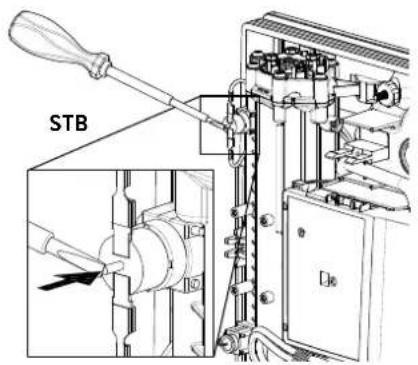

1. Erstinbetriebnahme....19

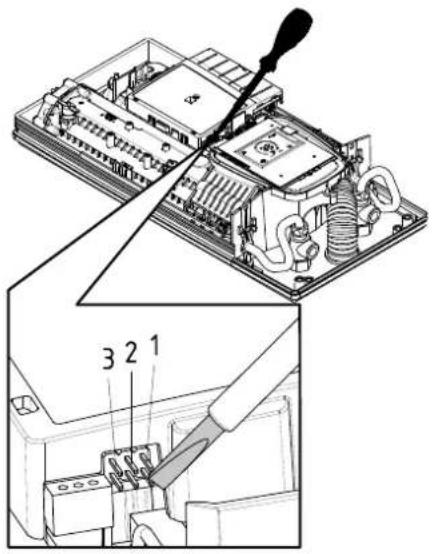

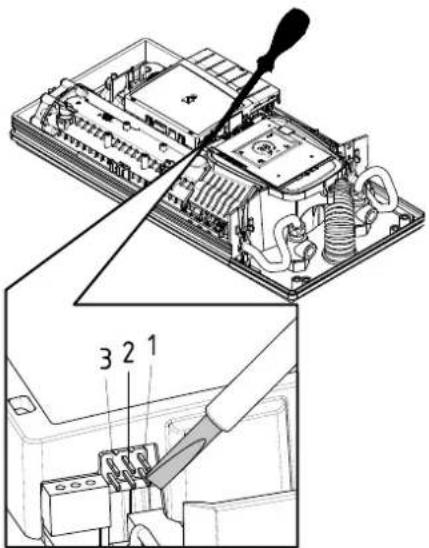

Leistungsumschaltung....19
Erneute Inbetriebnahme....20

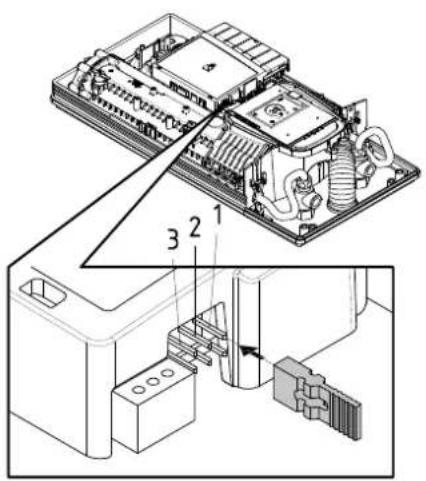

Duschanwendung....20

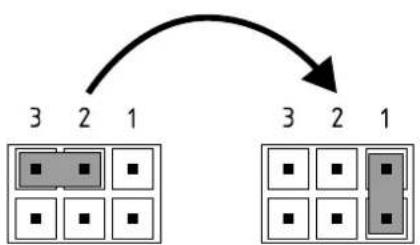

Sperrfunktion....20

1. Wartungsarbeiten 21

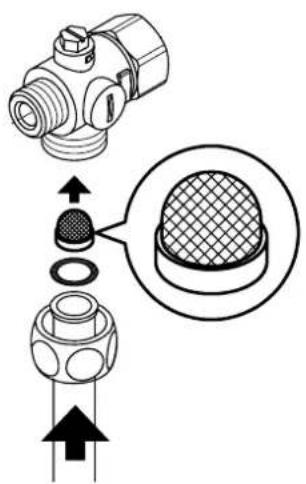

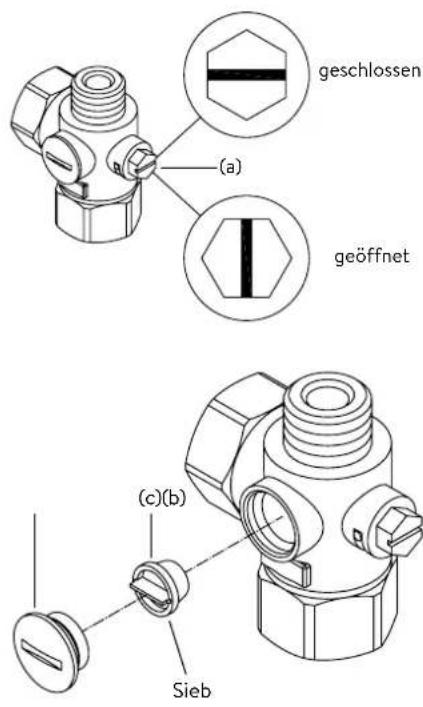

Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss....21
Reinigung und Wechsel des Filtersiebes bei Aufputzanschluss....21

Die mit dem Gerät gelieferten Unterlagen sind sorgfältig aufzubewahren.

Geräteregistrierung

Registrieren Sie Ihr Gerät online auf unserer Webseite und profitieren Sie von unseren Serviceleistungen im Garantiefall.

Ihre vollständigen Daten helfen unserem Kundendienst Ihr Anliegen schnellstmöglich zu bearbeiten.

Für die Onlineregistrierung folgen Sie einfach dem unten stehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.

https://partner.clage.com/de/service/geraeteregistrierung/

Gebrauchsanleitung

Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Installation, der Inbetriebnahme und der Nutzung sorgfältig und vollständig durchzulesen und für das weitere Vorgehen, sowie den Gebrauch zu beachten!

1. Gerätebeschreibung

Der E-Komfortdurchlauferhitzer DEX Next ist ein elektronisch geregelter Durchlauferhitzer mit grafikfähigem E-Paper-Display und Sensortasten zur komfortablen und sparsamen Warmwasserversorgung einer oder mehrerer Zapfstelle(n).

Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten Auslauftemperatur, der jeweiligen Zulauftemperatur und auch der Durchflussmenge, um die eingestellte Temperatur gradgenau zu erreichen und auch bei Wasser druckschwankungen konstant zu halten. Die gewünschte Auslauftemperatur kann über die Sensortasten von 20 °C bis 60 °C eingegeben und auf dem E-Paper-Display abgelesen werden.

Der DEX Next verfügt über eine intuitive Menüführung, in der sich verschiedene Benutzerprofile einrichten und gesammelte Daten auslesen lassen.

Die Zulauftemperatur kann bis zu 70 °C betragen, so dass auch der Betrieb zur Nacherwärmung, z.B. in Solaranlagen, möglich ist.

Der Durchlauferhitzer kann in Kombi nation mit einem externen Last abwurf relais für elektronische Durch lauf erhitzer betrieben werden (Details siehe Montageanleitung).

Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der Durchlauferhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automatisch wieder aus. Die Bedienung des Durchlauferhitzers erfolgt entweder direkt am Gerät oder mit einer optionalen Funkfernbedienung.

2. Umwelt und Recycling

Dieses Produkt wurde klimaneutral nach Scope 1 + 2 hergestellt. Wir empfehlen den Bezug von 100%igem Ökostrom, um den Betrieb ebenfalls klimaneutral zu gestalten.

Entsorgung von Transport- und Verpackungsmaterial: Für einen reibungslosen Transport ist Ihr Produkt sorgfältig verpackt. Die Entsorgung des Transportmaterials erfolgt über den Fachhandwerker oder den Fachhandel. Führen Sie die Verkaufsverpackung nach Materialien getrennt über eines der dualen Systeme Deutschlands in den Wertstoffkreislauf zurück.

Entsorgung von Altgeräten: Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo nenten hergestellt. Die mit dem Symbol der durchgestrichenen Mülltonne gekennzeichneten Produkte müssen am Ende ihrer Lebensdauer getrennt vom Hausmüll entsorgt werden. Bringen Sie dieses Gerät daher zu uns als Hersteller oder zu einer der kommunalen Sammelstellen, die gebrauchte Elektronikgeräte wieder dem Wert stoff kreislauf zuführen. Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Infor ma tionen zur Entsorgung erhalten Sie bei der nächstgelegenen Sammelstelle bzw. dem Recyclinghof oder Ihrer Gemeindeverwaltung.

Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler oder Lieferanten in Kontakt. Diese halten weitere Informationen für Sie bereit.

Bei Entsorgung außerhalb Deutschlands beachten Sie auch die örtlichen Vorschriften und Gesetze.

3. Gebrauch

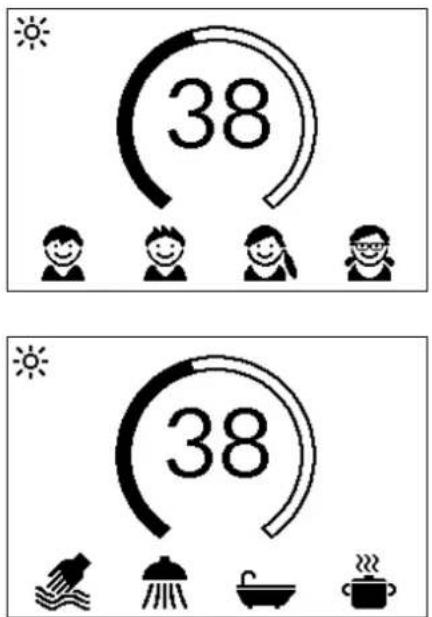

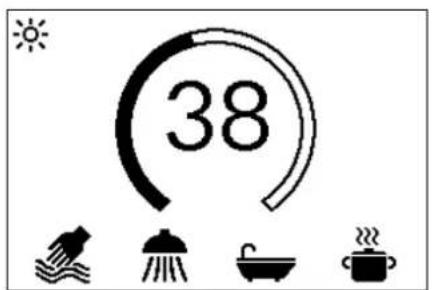

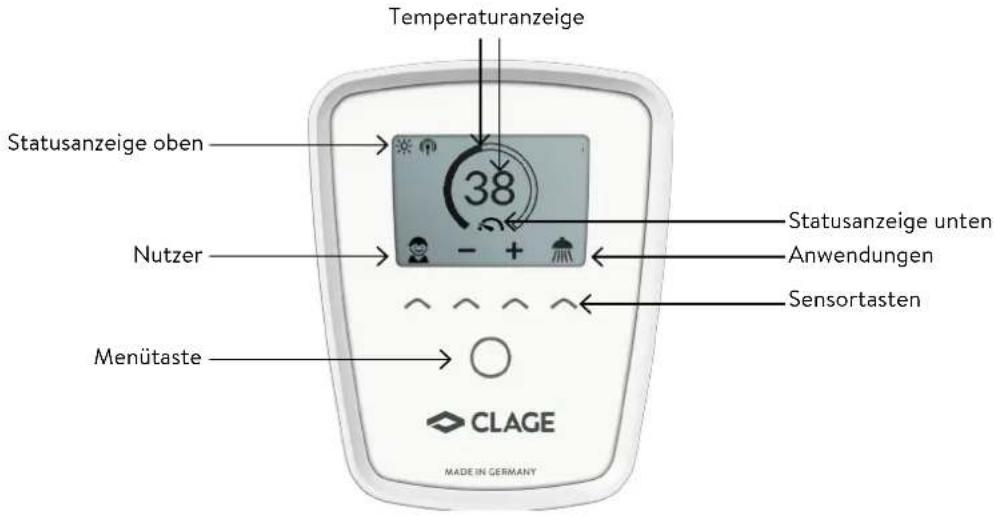

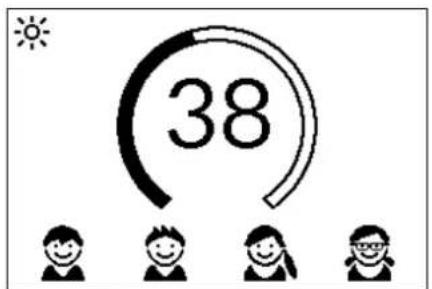

Hauptansicht

Das E-Paper-Display wechselt nach ca. 60 Sekunden ohne Tastendruck automatisch in die Hauptansicht.

Durch einfaches Tippen auf eine der Sensortasten können verschiedene Nutzerprofile und Anwendungen ausgewählt oder Temperaturänderungen vorgenommen werden.

Temperaturanzeige Statusanzeige oben 38 Nutzer Statusanzeige unten Anwendungen Sensortasten Menütaste CLAGE MADE IN GERMANY

Temperaturanzeige

Der Skalenring wird bei steigender Temperatureinstellung aufgefüllt. Zusätzlich wird die Solltemperatur in °C in der Displaymitte angezeigt.

Temperatureinstellung

Die Wunschtemperatur kann über die zwei mittleren Sensortasten in einem Bereich von 20 °C bis 60 °C gewählt werden. Einmaliges Tippen ändert die Temperatur um 1 °C, im Komfortbereich zwischen 35 °C und 43 °C um 0,5 °C. Wird die Temperatur unter 20 °C eingestellt, erscheint das Symbol — in der Temperaturanzeige und das Gerät schaltet die Heizfunktion ab.

Nutzerauswahl

Es können bis zu vier Nutzerprofile angepasst werden. Jeder Nutzer hat die Möglichkeit, sich seine Wunschtemperaturen für die verschiedenen Anwendungs bereiche in seinem Profil zu speichern. Die Nutzerprofile können durch Tippen auf die linke Sensortaste aufgelistet und dann über die jeweilige Sensortaste unter den Profilbildern gewählt werden (Profil individualisieren siehe Abschnitt »Nutzer«).

Anwendungen

Hier können bereits voreingestellte Anwendungen ausgewählt werden. Durch Tippen der Sensortaste unter der Anzeige öffnet sich die Auswahl. Tippen auf die Sensortaste unter einer der Anwendungen aktiviert diese.

Die Anwendungen sind werkseitig auf die folgenden Temperaturwerte ein gestellt:

Handwäsche = 35°C, Dusche = 38°C, Badewanne = 40°C, Heißwasser = 48°C.

Um eigene Temperaturwerte zu speichern, wählen Sie eine Anwendung und stellen die gewünschte Temperatur ein. Anschließend tippen und halten Sie die Sensortaste unter Ihrem Profilbild oder der Anwendung zwei Sekunden gedrückt.

Statusanzeige oben

Bediensperre aktiv (PIN)
Die Zulauftemperatur liegt über dem Sollwert (Gerät heizt nicht)
Option Funkfernbedienung bzw. HomeServer ist installiert. Das Gerät kann ferngesteuert werden.

38

38

38 38

3. Gebrauch

Statusanzeige unten

Anzeigebereich für Funktionen, welche eine Bestätigung vom Nutzer verlangen oder im Gebrauch von hoher Bedeutung sind.

Wartung: Das Gerät hat einen Fehler erkannt. Weitere Informationen erhalten Sie im Hauptmenü unter »Geräteinfo«.
MAX Maximaltemperatur erreicht: Die Temperatur lässt sich nicht weiter erhöhen, da die eingestellte Temperaturgrenze erreicht wurde. Die Temperaturgrenze kann im Hauptmenü unter »Einstellungen« geändert werden.
Heizung aktiviert: Das Symbol erscheint sobald Wasser durch das Gerät erwärmt wird.
2. Leistungsgrenze: Die Leistung des Gerätes reicht nicht aus, um die aktuell fließende Warmwassermenge auf die Wunschtemperatur zu erwärmen. Reduzieren Sie die Warmwassermenge an der Armatur.

Statistik Nutzer Einstellung Info OK

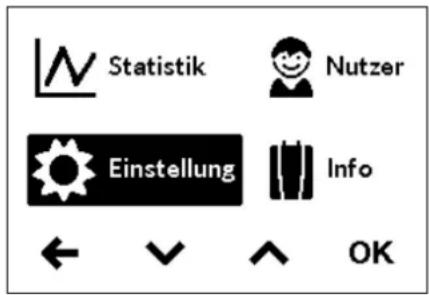

Hauptmenü

Über die Menütaste gelangen Sie in das Hauptmenü. Alle Funktionsmenüs und Speicherwerte des Gerätes können von hier aus ausgewählt werden.

Statistik

In den Statistiken werden Ihre Verbrauchs- und Nutzungsdaten durch das Gerät erfasst und grafisch dargestellt:

Wasserverbrauch
Stromverbrauch
Σ Gesamtkosten des Verbrauchs

Durch Wählen von ↗ oder ↘ann durch die verschiedenen Zeiträume geblättert werden. Die Verbräuche werden in Diagrammen über einen Zeitraum der letzten Zapfung oder über den Gesamtverbrauch angezeigt.

Hinweis: Die Verbrauchs- und Nutzungsdaten sind nicht für Abrechnungszwecke geeignet.

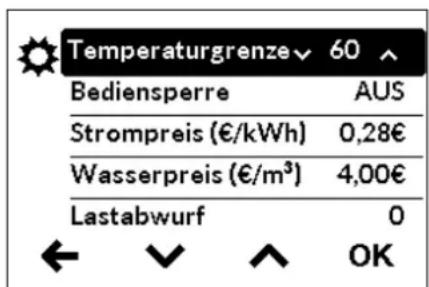

Einstellungen

Dieses Menü dient der grundlegenden Konfiguration des Gerätes. Durch Wählen von ▲ oder ▼ättern Sie durch die verschiedenen Menüpunkte und durch Tippen auf »OK« können Sie direkt Einstellungen verändern oder gelangen Sie in Untermenüs.

Temperatureinheit: Festgelegt auf °C

Sprache: Auswahl der Menüsprache.

Ton: Bedienungstöne aktivieren / deaktivieren.

Hinweis: Alarmsignale und Hinweistöne können nicht deaktiviert werden.

Währung: Auswahl eines Währungssymbols.

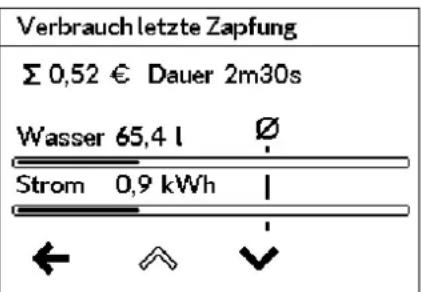

Verbrauch letzte Zapfung Σ 0,52 € Dauer 2m30s Wasser 65,4 l Ø Strom 0,9 kWh | ← ↑ ↓

Temperaturgrenze 60 Bediensperre AUS Strompreis (€/kWh) 0,28€ Wasserpreis (€/m³) 4,00€ Lastabwurf 0 ← √ ∧ OK

Temperaturgrenze: Die Temperaturbegrenzung kann in diesem Menü aktiviert / deaktiviert und die maximale Warmwassertemperatur auf einen beliebigen Wert innerhalb des Temperatureinstellbereiches begrenzt werden.

Hinweis: Wenn der Durchlauferhitzer eine Dusche versorgt, wurde während der Geräteinstallation die maximale Temperatur begrenzt und kann nicht verändert werden.

3. Gebrauch

Bediensperre: Sichern Sie ihre Einstellungen mit einer vierstelligen PIN.

Hinweis: Die Bediensperre lässt sich nur mit der richtigen PIN unter »Geschützte Bereiche« oder über »PIN löschen« deaktivieren. Sollten Sie Ihre PIN vergessen haben, kontaktieren Sie bitte den Kundenservice.

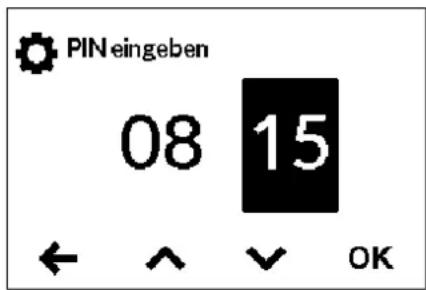

PIN eingeben: Mit ↗ oder ✚onnen Ziffern von 00 bis 99 gewählt werden. Um zur nächsten oder vorigen Ziffer zu gelangen, wählen Sie ← oder → nach Auswahl der Ziffern bestätigen Sie durch Tippen auf →. Anschließend muss die PIN zur Sicherheit noch einmal eingegeben und mit »OK« bestätigt werden.

Wenn beide Eingaben übereinstimmen, kann der Umfang der Bediensperre festgelegt werden.

PINeingeben 08 15 ← ^ ✓ OK

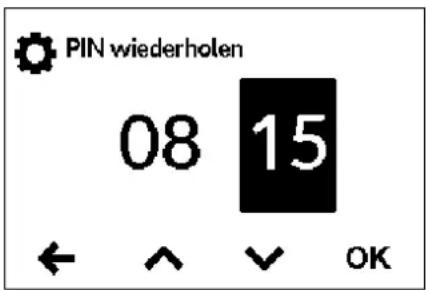

PIN wiederholen 08 15 ← ^ ✓ OK

• Einstell.: Automatisch aktiv, sobald eine PIN generiert wurde. Nutzer gelangen nur mit PIN in das Einstellungsmenü.
• Alles: Zur Bedienung des Gerätes ist eine PIN-Eingabe erforderlich
• AUS: Die PIN wird gelöscht und das Gerät ist frei bedienbar.

Strompreis (Währung/kWh): Den Strompreis des eigenen Stromversorgers angeben.

Wasserpreis (Währung/m³): Den Wasserpreis des eigenen Wasserversorgers angeben.

Lastabwurf: Beim Anschluss weiterer Drehstrom geräte kann ein Lastabwurfrelais für elektronische Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2 angeschlossen werden. Das Relais sichert den Betrieb des Durchlauferhitzers und schaltet andere Verbraucher erst nach Ende des Heizbetriebes wieder zu.

Durch Wählen von »OK« gelangen Sie in den Einstellungsmodus. Drücken und halten Sie ▲ oder ▼ur zwei Sekunden, um einen Wert von »0«, »1« oder »2« einzustellen.

Zunächst ist die Betriebsart »1« zu wählen und die Funktion des Last abwurf relais bei kleiner Geräteleistung (35 Grad Sollwert und geringe Wasser menge) zu prüfen. Kommt es zu einem Flackern des Abwurfrelais, so muss die Betriebsart »2« gewählt werden.

Werkseinstellung: Sie können alle Einstellungen auf den Auslieferungszustand zurücksetzen. Die Temperatursperre für Duschanwendung sowie die Lastabwurf-einstellung werden nicht zurückgesetzt.

Hinweis: Alle individualisierten Nutzerprofile, sowie eingegebene Strom- und Wasserpreise werden gelöscht.

Statistiken löschen: Mit dieser Funktion lassen sich alle bisher gesammelten Statistikdaten löschen. Gelöschte Statistikdaten können nicht wiederhergestellt werden.

Wert	Beschreibung
0	Betrieb ohne Lastabwurfrelais, Werkseinstellung
1	Betrieb mit normalem Lastabwurfrelais
2	Betrieb mit empfindlichem Lastabwurfrelais

3. Gebrauch

Benutzer 1 Benutzer 2 Benutzer 3 Benutzer 4 OK

Durchfluss 8,0 l/min Einlauftemperatur 19,2 °C Auslauftemperatur 19,0 °C Leistungsaufnahme 0,0 kW Kontrollwert 50

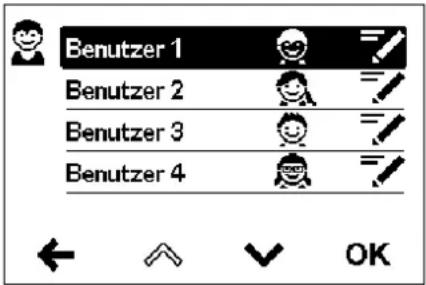

Nutzer

Jedes der vier Nutzerprofile kann mit einem eigenen Profilbild versehen werden. Das Profilbild erscheint in der Hauptansicht.

In der Hauptansicht kann sich jeder Nutzer seine eigenen Wunschtemperaturen für die verschiedenen Anwendungen einrichten und speichern.

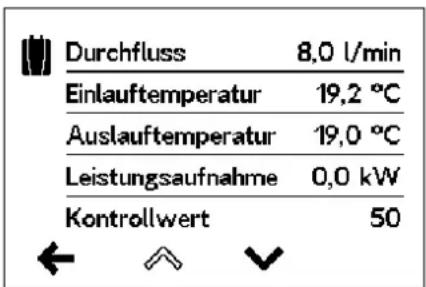

Geräteinformation

Hier werden geräteinterne Messwerte und Parameter aufgelistet. Über die Sensortasten kann durch die verschiedenen Anzeigen geblättert werden.

Nacherwärmung

Bei Betrieb mit vorerwärmtem Wasser (z.B. mit Solaranlagen) muss gewährleistet sein, dass die Zulauf temperatur 70 °C nicht überschreitet.

Sollte bei Betrieb mit vorerwärmtem Wasser die Zulauftemperatur die vorgewählte Wunschtemperatur übersteigen, wird keine Leistung abgegeben. In der Hauptansicht wird das Symbol ✉ angezeigt.

Stellen Sie die gewünschte Temperatur am Gerät ein und öffnen Sie nur das Warmwasser zapfventil. Wenn Ihnen die Wasser temperatur zu hoch ist, mischen Sie kein kaltes Wasser zu, sondern geben Sie am Gerät eine niedrigere Temperatur ein. Wenn Sie kaltes Wasser zumischen, wird das bereits erwärmte Wasser wieder abgekühlt und es geht wertvolle Energie verloren. Außerdem entzieht sich das in der Armatur zuge mischte Kalt wasser dem Regelungs bereich der Elek tronik, so dass die Temperaturkonstanz nicht mehr gewähr leistet ist.

3. Gebrauch

Entlüften nach Wartungs arbeiten

Dieser Durchlauferhitzer ist mit einer auto matischen Luftblasenerkennung ausgestattet, die ein versehentliches Trocken laufen verhindert. Trotzdem muss das Gerät vor der erst en Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in der Wasser installation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.

1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen ausschalten.
2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach mehrfach das zugehörige Warm wasser zapfventil, bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und den Strahlregler wieder einschrauben.
5. Nach ca. zehn Sekunden kontinuierlichem Wasserfluss aktiviert das Gerät die Heizung.

Reinigung und Pflege

• Kunststoffoberflächen und Sanitär armaturen nur mit einem feuchten Tuch abwischen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel verwenden.
• Für eine gute Wasserdarbietung soll ten Sie die Entnahme armaturen (z.B. Strahlregler und Duschköpfe) regel mäßig ab schrauben und reinigen. Lassen Sie alle drei Jahre die elektro- und wasser seitigen Bauteile durch einen an er kann ten Fachhandwerks betrieb über prüfen, um die einwand freie Funktion und Betriebs-sicherheit jederzeit zu gewähr leisten.

4. Selbsthilfe bei Problemen und Kundendienst

Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehrfach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik »zurückzusetzen«. Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben können. Sie vermeiden dadurch die Kosten für einen unnötigen Kunden diensteinsatz.

Reparaturen dürfen nur von aner kann ten Fachhandwerksbetriebendurchgeführt werden.

Wenn sich ein Fehler an Ihrem Gerät mit dieser Tabelle nicht beheben lässt, wenden Sie sich bitte an den Werks kundendienst. Halten Sie die Daten des Gerätetypenschildesbereit!

CLAGE GmbH

Werkskundendienst

Pirolweg 4

21337 Lüneburg

Deutschland

Fon: [phone]

E-Mail: [e-mail]

DEX Next
Problem Ursache Abhilfe
Wasser bleibt kalt, Display zeigt Screen »Stromausfall«	Haussicherung ausgelöst	Sicherung erneuern oder einschalten
	Sicherheitsdruckschalter hat ausgelöst	Kundendienst informieren
Wasser bleibt kalt, in der Anzeige erscheint das Wartungssymbol	Das Gerät hat eine Störung erkannt	Sicherungen aus- und wieder einschalten. Wenn Fehlermeldung weiterhin besteht, Kundendienst informieren
Warmwasserdurchfluss wird schwächer	Auslaufarmatur verschmutzt oder verkalkt	Strahlregler, Duschkopf und Siebe reinigen
	Zulauffiltersieb verschmutzt oder verkalkt	Filtersieb von Kundendienst reinigen lassen
Gewählte Temperatur wird nicht erreicht	Leistungsgrenze erreicht	Warmwasserdurchfluss an der Armatur reduzieren
	Kaltwasser wird an der Armatur beigemischt	Nur Warmwasser zapfen, Temperatur für den Gebraucheinstellen, Auslauftemperatur prüfen
Sensortasten reagieren nicht richtig	Displayglas ist nass	Display mit einem weichen Tuch trocken wischen

Abhilfe
n(840c)	Haussicherung ausgelöst	Sicherung erneuern oder einschalten
	Sicherheitsdruckschalter hat ausgelöst	Kundendienst informieren
(2×24)	Das Gerät hat eine Störung erkannt	Sicherungen aus- und wieder einschalten. Wenn Fehlermeldung weiterhin besteht, Kundendienst informieren
fluss	Auslaufarmatur verschmutzt oder verkalkt	Strahlregler, Duschkopf und Siebe reinigen
	Zulauffiltersieb verschmutzt oder verkalkt	Filtersieb von Kundendienst reinigen lassen
tur	Leistungsgrenze erreicht	Warmwasserdurchfluss an der Armatur reduzieren
	Kaltwasser wird an der Armatur beigemischt	Nur Warmwasser zapfen, Temperatur für den Gebraucheinstellen, Auslauftemperatur prüfen
eren	Displayglas ist nass	Display mit einem weichen Tuch trocken wischen

Abhilfe
n	Haussicherung ausgelöst	Sicherung erneuern oder einschalten
	Sicherheitsdruckschalter hat ausgelöst	Kundendienst informieren
	Das Gerät hat eine Störung erkannt	Sicherungen aus- und wieder einschalten. Wenn Fehlermeldung weiterhin besteht, Kundendienst informieren
fluss	Auslaufarmatur verschmutzt oder verkalkt	Strahlregler, Duschkopf und Siebe reinigen
	Zulauffiltersieb verschmutzt oder verkalkt	Filtersieb von Kundendienst reinigen lassen
tur	Leistungsgrenze erreicht	Warmwasserdurchfluss an der Armatur reduzieren
	Kaltwasser wird an der Armatur beigemischt	Nur Warmwasser zapfen, Temperatur für den Gebraucheinstellen, Auslauftemperatur prüfen
eren	Displayglas ist nass	Display mit einem weichen Tuch trocken wischen

Abhilfe
n	Haussicherung ausgelöst	Sicherung erneuern oder einschalten
	Sicherheitsdruckschalter hat ausgelöst	Kundendienst informieren
	Das Gerät hat eine Störung erkannt	Sicherungen aus- und wieder einschalten. Wenn Fehlermeldung weiterhin besteht, Kundendienst informieren
fluss	Auslaufarmatur verschmutzt oder verkalkt	Strahlregler, Duschkopf und Siebe reinigen
	Zulauffiltersieb verschmutzt oder verkalkt	Filtersieb von Kundendienst reinigen lassen
tur	Leistungsgrenze erreicht	Warmwasserdurchfluss an der Armatur reduzieren
	Kaltwasser wird an der Armatur beigemischt	Nur Warmwasser zapfen, Temperatur für den Gebraucheinstellen, Auslauftemperatur prüfen
eren	Displayglas ist nass	Display mit einem weichen Tuch trocken wischen

Abhilfe
n	Haussicherung ausgelöst	Sicherung erneuern oder einschalten
	Sicherheitsdruckschalter hat ausgelöst	Kundendienst informieren
	Das Gerät hat eine Störung erkannt	Sicherungen aus- und wieder einschalten. Wenn Fehlermeldung weiterhin besteht, Kundendienst informieren
fluss	Auslaufarmatur verschmutzt oder verkalkt	Strahlregler, Duschkopf und Siebe reinigen
	Zulauffiltersieb verschmutzt oder verkalkt	Filtersieb von Kundendienst reinigen lassen
tur	Leistungsgrenze erreicht	Warmwasserdurchfluss an der Armatur reduzieren
	Kaltwasser wird an der Armatur beigemischt	Nur Warmwasser zapfen, Temperatur für den Gebraucheinstellen, Auslauftemperatur prüfen
eren	Displayglas ist nass	Display mit einem weichen Tuch trocken wischen

Abhilfe
n	Haussicherung ausgelöst	Sicherung erneuern oder einschalten
	Sicherheitsdruckschalter hat ausgelöst	Kundendienst informieren
	Das Gerät hat eine Störung erkannt	Sicherungen aus- und wieder einschalten. Wenn Fehlermeldung weiterhin besteht, Kundendienst informieren
fluss	Auslaufarmatur verschmutzt oder verkalkt	Strahlregler, Duschkopf und Siebe reinigen
	Zulauffiltersieb verschmutzt oder verkalkt	Filtersieb von Kundendienst reinigen lassen
tur	Leistungsgrenze erreicht	Warmwasserdurchfluss an der Armatur reduzieren
	Kaltwasser wird an der Armatur beigemischt	Nur Warmwasser zapfen, Temperatur für den Gebraucheinstellen, Auslauftemperatur prüfen
eren	Displayglas ist nass	Display mit einem weichen Tuch trocken wischen

5. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013

Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE DEX Next 5E-270-3D S A					38 485		60 15

Erläuterungen

a Name oder Warenzeichen
b.1	Gerätebezeichnung
b.2	Gerätetyp
c Lastprofil
d	Klasse Warmwasserbereitungs-Energieeffizienz
e	Warmwasserbereitungs-Energieeffizienz
f	Jährlicher Stromverbrauch
g	Alternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche Stromverbrauch, sofern verfügbar.
h	Temperatureinstellungen des Temperaturreglers des Warmwasserbereiters
i	Schallleistungspegel in Innenräumen

Zusätzliche Hinweise

Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonderen Vorkehrungen sind in der Gebrauchs- und Installationsanweisung zu finden.

Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt. Unterschiede zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen Testbedingungen.

Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.

Montageanleitung

1. Übersichtsdarstellung

DE

Wandhalter GERÄTEunterteil DEX Next Gerätehaube Temperaturbegrenzer (STB) Verbindungsrohr Temperaturfühler Elektronikabdeckung Heizelement Rückflussverhinderer Durchflussgeber Elektronik Temperaturfühler Sicherheitsdruckbegrenzer SDB Bedienfeld mit Klapphalter Anschlussklemme Auslaufrohr Zulaufrohr Feinfilter Durchflussmengenregler 8 l/min Warmwasseranschlussstück Kaltwasseranschlussstück Rahmen Spritzwasserschutztülle DurchführungstülleG½ Zoll Einschraubnippel

2. Technische Daten

Typ DEX Next
Energieeffizienzklasse A *	)
Nennleistung / -strom 18 kW..27 kW (26 A..39 A)
Gewählte/r Leistung / Strom	18 kW / 26 A	21 kW / 30 A	24 kW / 35 A	27 kW / 39 A
Elektroanschluss	3~/PE 380..415 V AC			3~/PE 400 V AC
Erforderlicher Leiterquerschnitt1)	4,0 mm^2	4,0 mm^2	6,0 mm^2	6,0 mm^2
Warmwasserleistung (l/min)max. bei t = 28 K max. bei t = 38 K	9,2^2) 6,8	10,7^2) 7,9	12,3^2) 9,0^2)	13,8^2) 10,2^2)
Nenninhalt 0,4 l
Nennüberdruck 1,0 MPa (10 bar)
Anschlussart druckfest / drucklos
Heizsystem Blankdraht-Heizsystem	ES®
Einsatzbereich bei 15 °C:spezifischer Wasserwiderstandspezifische elektrische Leitfähigkeit	≥ 1100 Ωcm≤ 90 mS/m
Zulauftemperatur	≤ 70°C
Einschalt- - max. Durchflussmenge	1,5 l/min - 8, 0^3)
Druckverlust	0,08 bar bei 1,5 l/min 1,3 bar bei 9,0 l/min2)
Einstellbare Temperaturen	20°C - 60°C
Wasseranschluss	G1⁄2 Zoll
Gewicht (mit Wasserfüllung)	4,2 kg
Schutzklasse nach VDE I
Schutzart / Sicherheit	IP25 CE

*) Die Angabe entspricht der EU-Verordnung Nr. 812/2013.
1) Maximal anschließbarer Kabelquerschnitt bei Stromanschluss oben beträgt 10 mm²
2) Mischwasser
3) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
4) Ohne Durchflussmengenregler

3. Abmessungen

170 468 363 56 100

Maßangaben in mm

239 96

4. Installation

CLAGE Lüneburg DIN 4109 PA-IX 16951/I MPA NRW.

Für dieses Gerät ist aufgrund der Landesbauordnungenein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltenserteilt.

• VDE 0100
• EN 806
- Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen
- Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug

Montageort

• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost ausgesetzt werden.
• Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit unten liegenden Wasseranschlüssen oder alternativ quer mit Wasseranschlüssen links installiert werden.
• Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im Schutzbereich 1 installiert werden.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer und Zapfstelle möglichst gering sein.
• Das Gerät muss für Wartungs zwecke zugänglich sein.
• Kunstoffrohre dürfen nur verwendet werden, wenn diese DIN 16893 Reihe 2 entsprechen.
• Der spezifische Widerstand des Wassers muss bei 15 °C mindestens 1100 Ω cm betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmenerfragtwerden.

Montagezubehör

Für Installationen bei schwierigen Einbaubedingungen gibt es dieses Montagezubehör:

Montagerahmen RDX 3 Montagerahmen

(Art.-Nr. 36100)

Mit Hilfe dieses Montagerahmens kann der Durchlauferhitzer montiert werden, wenn der Elektroanschluss an beliebiger Stelle unter dem Gerät aus der Wand kommt.

Bei Verwendung des Montagerahmens ändert sich die IP-Schutzklasse von IP25 auf IP24.

Rohrbausatz VDX

(Art.-Nr. 34120) - RDX / RDX 3 notwendig! -

Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die Wasseranschlüsse versetzt oder vertauscht unter dem Gerät aus der Wand kommen oder seitlich auf der Wand zum Gerät führen. Der Elektroanschluss kann an beliebiger Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.

Rohrbausatz UDX

(Art.-Nr. 34110) - RDX / RDX 3 notwendig! -

Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die Wasseranschlüsse oberhalb des Gerätes enden. Der Elektroanschluss kann an beliebiger Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.

4. Installation

DE

12

G 1/2" 100

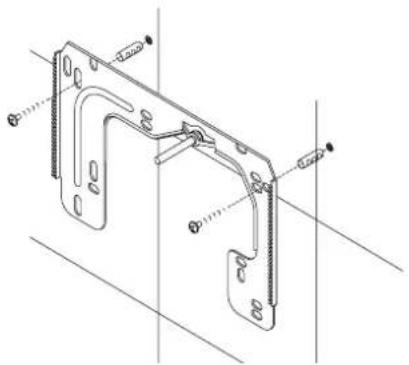

Wandhalter montieren

Hinweis: Wenn Sie diesen Durchlauf erhitzer im Austausch gegen ein anderes Fabrikat montieren, müssen in der Regel keine neuen Löcher für den Wandhalter gebohrt werden, der Punkt 2 entfällt dann.

Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz aus den Leitungen zu entfernen.

1. Schrauben Sie die Einschraubnippel mit einem 12 mm-Innensechskantschlüssel in die beiden Wandanschlüsse. Dabei müssen die Dichtungen vollständig in das Gewinde eingeschraubt werden. Der Überstand der Einschraubnippel muss nach dem Festziehen 12 – 14 mm betragen.
2. Halten Sie die mitgelieferte Montage schablone an die Wand und richten Sie sie so aus, dass die Löcher in der Schablone über die Einschraubnippel passen. Zeichnen Sie die Bohr löcher entsprechend der Schablone an und bohren Sie die Löcher mit einem 6 mm -Bohrer. Setzen Sie die mit gelieferten Dübel ein.
3. Öffnen Sie das Gerät. Ziehen Sie dazu die Blende nach unten ab und lösen Sie die zentrale Haubenschraube.
4. Lösen Sie die Rändelmutter des Wandhalters, nehmen sie den Wandhalter ab und schrauben Sie den Wandhalter an die Wand. Fliesenversatz oder Unebenheiten lassen sich bis zu 30 mm durch die mitgelieferten Distanzhülsen ausgleichen. Die Distanz hülsen werden zwischen Wand und Wandhalter montiert.

Wasseranschlussstücke installieren

Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige Dichtheit zu erreichen, ohne die Armaturen oder die Rohr leitungen zu beschädigen.

• Schrauben Sie gemäß Abbildung das Kalt wasser anschluss sstück mit Überwurf mutter und der 12 Zoll-Dichtung an den Kalt wasser anschluss.
• Schrauben Sie das Warm wasser anschluss stück mit Überwurf mutter und der 12 Zoll-Dichtung an den Warm wasser anschluss.
• Schieben Sie den Durchflussmengenregler »D« in das Warmwasseranschlussstück.

4. Installation

• Es kann vor kom men, dass die Elektro zuleitung im oberen Geräte bereich oder Aufputz verlegt ist. Bitte befolgen Sie in diesem Fall zuerst die Schritte eins bis drei gemäß der Beschreibung »Elektro anschluss von oben« des Kapitels »Elektroanschluss«.
• Setzen Sie das Gerät auf den Wandhalter, so dass die Gewinde stange des Wandhalters in das vorgesehene Loch des Gerätes passt. Durch vorsich tiges Biegen der Gewinde stange des Wand halters lassen sich gegebenen falls kleine Korrek turen vornehmen. Die Wasser anschluss leitungen des Gerätes müssen sich jedoch ohne Gewalt anwendung anschrauben lassen.
• Schrauben Sie die Kunststoff rändel mutter auf die Gewinde stange des Wand halters.
• Schrauben Sie die beiden 38 Zoll-Überwurf muttern der Wasser anschluss leitungen des Gerätes jeweils mit der 38 Zoll-Dichtung auf die installierten Anschluss stücke.

(a) geschlossen geöffnet

1. Öffnen Sie die Wasser zuleitung und drehen Sie das Absperr ventil (a) im Kalt wasseranschluss stück lang sam auf (Position »geöffnet«). Prüfen Sie alle Verbindungen auf Dichtigkeit.
2. Öffnen und schließen Sie danach mehrfach die zugehörige Warm wasser armatur bis keine Luft mehr aus der Leitung austritt und der Durchlauf erhitzer luftfrei ist.

5. Aufputzmontage

DE

Hinweis: Ziehen Sie die Überwurf erreichen, ohne die Armaturen oder Bei Aufputzmontage sind die bei- tungen mit den ½ Zoll-Überwurf n stückes zu verschrauben. Die beid Warm- und Kaltwasseranschlussst Ende der Einschraubnippel zu ver Warmwasseranschlussstück einsch sind dann mit den ¾ Zoll-Dichtunde und des Auslaufrohres zu verschr. Bei Aufputzmontage kann es hilfr Distanz hülsen gemäß nebenstehe den Befestigungsbohrungen im u Dübeln und Schrauben fachgereo Die Bördelseite der Rohre sind m die seitlichen ½ Zoll-Abgänge des ben. Abschließend sind die Ausbr Gegenstand zu öffnen. Bei Aufputzmontage beachten: S

Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige Dichtheit zu erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.

Bei Aufputzmontage sind die beiden ½ Zoll-Einschraubnippel und die ½ Zoll-Dichtungen mit den ½ Zoll-Überwurf muttern des Warmwasser- und Kalt wasser anschlussstücks zu verschrauben. Die beiden ½ Zoll-Blindkappen der seitlichen Abgänge des Warm- und Kaltwasseranschlussstücks sind zu demontieren und mit dem offenen Ende der Einschraubnippel zu verschrauben. Den Durchflussmengenregler »D« in das Warmwasseranschlussstück einschieben. Die Warm- und Kalt wasseranschlussstücke sind dann mit den ¾ Zoll-Dichtungen an die ¾ Zoll-Überwurfmutter des Gerätezulauf- und des Auslaufrohres zu verschrauben.

Bei Aufputzmontage kann es hilfreich sein, das Gerät mittels der mitgelieferten Distanz hülsen gemäß nebenstehender Zeichnung auf Abstand zu montieren. Die beiden Befestigungsbohrungen im unteren Rohranschlussbereich sind ebenfalls mit 6 mm Dübeln und Schrauben fachgerecht zu fixieren.

Die Bördelseite der Rohre sind mit ½ Zoll-Überwurfmuttern und ½ Zoll-Dichtungen an die seitlichen ½ Zoll-Abgänge des Warm- und Kalt wasser anschluss stücks zu schrauben. Abschließend sind die Ausbrüche für die Rohre in der Haube mit einem stumpfen Gegenstand zu öffnen.

Bei Aufputzmontage beachten: Sieb in das Kaltwasseranschlussstück einsetzen!

6. Elektroanschluss

Schaltplan

2 1 3 4 5 L3 L2 L1 PE 3/P 4 3/P~

1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Anschlussklemme
5. SicherheitstemperaturbegrenzerSTB

Nur durch den Fachmann!

Zu beachten sind:

• VDE 0100
- Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen
- Technische Daten und Angaben auf dem Typenschild
- Gerät an den Schutzleiter anschließen!

Bauliche Voraussetzungen

• Das Gerät muss dauerhaft an fest verlegte Elektroanschlussleitungen angeschlossen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von mindestens 3 mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungs schutz mit einem dem Gerätenennstrom an ge passten Auslösestrom zu montieren.

Lastabwurfrelais

Beim Anschluss weiterer Drehstrom geräte kann ein Lastabwurfrelais für elektronische Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2 angeschlossen werden.

Zum Ändern der Betriebsart rufen Sie nach dem Herstellen des Elektroanschlusses und der Erstinbetriebnahme bitte zunächst das Einstellungsmenü auf und selektieren dann den Menüpunkt »Lastabwurf«.

Durch Wählen von »OK« gelangen Sie in den Einstellungsmodus. Drücken und halten Sie ▲ oder für zwei Sekunden, um einen Wert von 0,1 oder 2 einzustellen.

Anschließend ist die Sperrfunktion zu aktivieren (siehe Kapitel »7. Erstinbetriebnahme« Abschnitt »Sperrfunktion«).

Wert	Beschreibung
0	Betrieb ohne Lastabwurfrelais, Werkseinstellung
1	Betrieb mit normalem Lastabwurfrelais
2	Betrieb mit empfindlichem Lastabwurfrelais

Zunächst ist die Betriebsart »1« zu wählen und die Funktion des Last abwurf relais bei kleiner Geräteleistung (35 Grad Sollwert und geringe Wasser menge) zu prüfen. Kommt es zu einem Flackern des Abwurfrelais, so muss die Betriebsart »2« gewählt werden.

6. Elektroanschluss

DE

A !

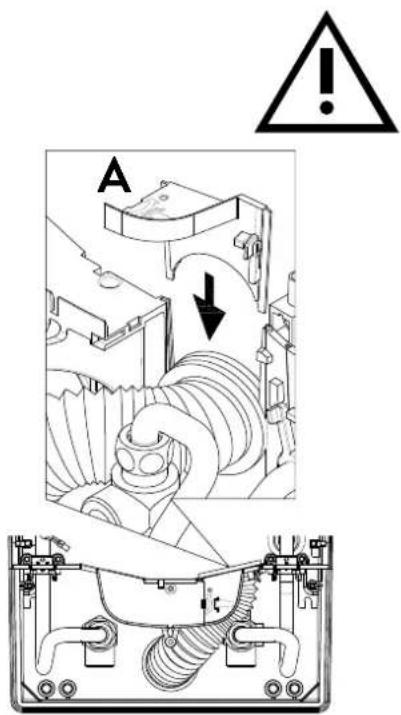

Elektroanschluss von unten

Hinweis: Bei Bedarf kann die Anschluss klemme in den oberen Geräte bereich verlegt werden. Bitte folgen Sie hierzu den Anweisungen im nächsten Abschnitt.

Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass die Strom versorgung ausgeschaltet ist!

1. Manteln Sie das Anschluss kabel un gefähr 6 cm über dem Wand austritt ab. Schieben Sie die Spritz wasser schutztülle mit der kleineren Öffnung voran über das Anschlusskabel, so dass die Schutz tülle wand bündig abschließt. Diese verhin dert, dass eventuell eindrin gendes Wasser mit den Elektro leitungen in Kontakt kommt. Das Anschlusskabel darf nicht beschädigt sein! Die Schutztülle muss verwendet werden!
2. Klapphalter nach rechts klappen.
3. Isolieren Sie die Einzeladern ab und schließen diese an die Anschluss klemmen gemäß des Schaltplans an. Das Gerät ist an den Schutz leiter anzu schließen.
4. Ziehen Sie die Schutztülle so weit über die Anschlusskabel und formen Sie die Anschlussleitungen derart, dass die Schutztülle ohne mechanische Spannungen in die Aussparung der Zwischenwand passt. Setzen Sie die Tüllenfixierung (A) ein, klappen Sie den Klapphalter zurück und rasten Sie ihn ein.
5. Setzen Sie die Haube auf das Gerät und drehen Sie die Befestigungs schraube ein. Danach können Sie die Blende von unten bis zum Anschlag aufschieben.

Elektroanschluss von oben

Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass die Stromversorgung ausgeschaltet ist!

1. Öffnen Sie die im oberen Geräte bereich vorhandene Sollbruch stelle (S) an der Prägung durch kräftigen Druck mit einem stumpfen Werkzeug (z.B. Schraubendreher). Bei Aufputz verlegter Elektroanschlussleitung öffnen Sie zusätzlich den Ausbruch an der rechten Seite des Gehäuseunterteils.
2. Schneiden Sie die Durchführungs tülle aus dem Zubehörset entsprechend dem Zuleitungs querschnitt auf. Dabei soll die Öffnung in der Tülle etwas kleiner als der Quer schnitt des Kabels sein, um einen optimalen Schutz gegen Wasser zu erzielen. Passen Sie die Tülle in den Durchbruch ein. Die Schutz tülle muss verwendet werden!
3. Manteln Sie das Stromkabel so ab, dass der Mantel durch die Durchführungstülle bis in das Geräteinnere reicht. Nehmen Sie das vorbereitete Gerät so in die Hand, dass Sie mit der anderen Hand das Kabel in die Gummi tülle führen können.
4. Setzen Sie das Gerät so auf den Wand halter, dass die Gewinde stange des Wandhalters in das vorgesehene Loch des Gerätes passt und fixieren es mit der Rändelmutter.
5. Klapphalter öffnen.
6. Lösen Sie die Befestigungsschraube der Anschluss klemme. Versetzen Sie die Anschlussklemme auf den oberen Fuß und befestigen sie dort wieder.
7. Isolieren Sie die Einzeladern des Anschlusskabels ab und schließen diese an die Anschluss klemme gemäß des Schaltplans an. Das Gerät ist an den Schutzleiter anzuschließen.
8. Klappen Sie den Klapp halter zurück und rasten Sie ihn ein.
9. Setzen Sie die Haube auf das Gerät und drehen Sie die Befestigungsschraube ein. Danach können Sie die Blende von unten bis zum Anschlag aufschieben.

Hinweis: Um den IP25 Spritzwasserschutz zu gewährleisten, muss die Spritz wasserschutz tülle unten am Gerät installiert bleiben.

7. Erstinbetriebnahme

SDB

Vor dem elektrischen Anschluss das Wasserleitungsnetz und das Gerät durch mehrfaches, langsames Öffnen und Schließen der Warmwasserarmatur mit Wasser füllen und sovollständigentlüften.

Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die Kaltwasserleitung mindestens für jeweils eine Minute.

Nach jeder Ent leerung (z.B. nach Arbeiten in der Wasser installation, wegen Frostgefahr oder nach Repara turen am Gerät) muss das Gerät vor der Wieder inbetriebnahme erneut entlüftet werden.

Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB) durch den Transport ausgelöst hat. Spannungsfreiheit am Gerät sicherstellen und ggf. Sicherheitsschalter zurücksetzen.

STB

Leistungsumschaltung

Darf nur durch autorisierten Fach mann erfolgen, sonst erlischt die Garantie!

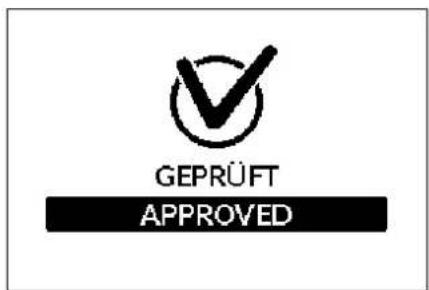

Im Auslieferzustand zeigt das Display die Anzeige »GEPRÜFT« (siehe links). Falls nicht, wurde das Gerät bereits einmal mit Spannung versorgt. In diesem Fall folgen Sie bitte dem Abschnitt »Erneute Inbetriebnahme«.

Beim ersten Ein schalten der Versorgungs spannung muss die maxi male Geräte leistung ein ge stellt werden. Das Gerät stellt erst nach dem Einstellen der Geräte leis tung die normale Funktion zur Ver fügung.

Die maximal mögliche Leistung ist abhängig von der Instal la tions umgebung. Beachten Sie unbe dingt die Angaben in der Tabelle »Technische Daten«, ins beson dere den notwendigen Quer schnitt der elek trischen Anschluss leitung und die Absicherung. Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.

Die Nennleistung (max. Leistungs- aufnahme) beträgt 27 kW bei 400 V und kann intern auf 24 kW, 21 kW oder 18 kW umgeschaltet werden!

1. Schalten Sie die Stromzufuhr zum Gerät ein.
2. Beim ersten Einschalten der Versor gungsspannung wird auf dem Display das Menü für die Sprachauswahl angezeigt. Wählen Sie die gewünschte Sprache. Es folgt die Leistungseinstellung.
3. Über die Sensortasten die maxi male Geräteleistung in Abhän gigkeit der Installations umgebung ein stellen (18, 21, 24 oder 27 kW).
4. Mit »OK« die Ein stel lung bestätigen.
5. Auf dem Typenschild die eingestellte Leistung kennzeichnen.
6. Nach dem Einstellen der maximalen Geräteleistung wird die Wasser heizung nach ca. 10 – 30 Sekunden kontinuierlichen Wasser flusses aktiviert.
7. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des Durchlauferhitzers.
8. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die Gebrauchsanleitung.
9. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst oder registrieren Sie Ihr Gerät online auf unserer Homepage (siehe hierzu Seite 2.

7. Erstinbetriebnahme

DE

Erneute Inbetriebnahme

Wird das Gerät nach der Erstinstallation unter einer anderen Installations umgebung abermals in Betrieb genommen, so kann es notwendig werden, die maxi male Geräteleistung zu ändern. Durch kurz zeitiges Über brücken der beiden rechten Stifte (siehe Bild) z.B. mit einem isolier ten Schrauben dreher (EN 60900) geht das Gerät in den Ausliefer zustand zurück. Alle Parameter werden auf Werkseinstellung gesetzt und die Heizung wird gesperrt. Auf dem Display wird das Menü für die Sprachauswahl angezeigt. Wählen Sie die gewünschte Sprache. Es folgt die Leistungseinstellung, bis die maximale Geräte leistung eingestellt wurde. Dieser Zustand bleibt beim Aus- und Einschalten der Versorgungs spannung erhalten.

Duschanwendung

Wenn der Durchlauferhitzer eine Dusche mit Wasser versorgt, muss die Wasser-temperatur auf 55 °C begrenzt werden. Das Temperaturlimit im Einstellungsmenü ist bei Inbetriebnahme nach Rücksprache mit dem Kunden auf maximal 55 °C einzustellen und das Sperr-Level zu aktivieren.

Bei Betrieb mit vorgewärmten Wasser muss auch dessen Temperatur bauseits auf 55 °C begrenzt werden.

Der Umfang der Bedienung des Gerätes kann einge schränkt werden.

Aktivierung der Sperrfunktion

1. Gewünschten Parameter im Einstellungsmenü einstellen (siehe online in der Gebrauchsanweisung Kapitel »Einstellungen«, Abschnitt »Temperaturlimit« und / oder »Lastabwurf«).
2. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen).
3. Brücke von der Leistungselektronik abziehen und auf Position »1« umstecken (siehe Bild).
4. Gerät wieder in Betrieb nehmen.

Pos. AUS Pos. 1

Deaktivieren der Sperrfunktion

1. Gerät vom Netz trennen (Sicherungen ausschalten).
2. Brücke von der Leistungselektronik abziehen und auf Position »AUS« umstecken (siehe Bild).
3. Gerät wieder in Betrieb nehmen.

8. Wartungsarbeiten

(a) geschlossen geöffnet (c)(b) Sieb

Wartungsarbeiten dürfen nur von einem anerkannten Fachhand werksbetrieb durchgeführt werden.

Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss

Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der Austausch des Siebes wie folgt vorzunehmen ist:

1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Öffnen Sie das Gerät indem Sie die Blende abnehmen, die sich darunter befindliche Schraube lösen und die Haube abziehen.
3. Drehen Sie das Absperrventil im Kaltwasseranschlussstück (a) auf Position »geschlossen«.
4. Drehen Sie die Verschlussschraube (b) aus dem Kaltwasseranschlussstück und nehmen Sie das Sieb (c) herau s. Hinweis: Es kann Restwasser austreten.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes drehen Sie die Verschlussschraube fest.
7. Drehen Sie das Absperrventil im Kaltwasseranschlussstück langsam wieder auf (Position »geöffnet«). Achten Sie auf Undichtigkeiten.
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Setzen Sie die Haube auf. Danach schalten Sie die Spannung an den Haussicherungen wieder ein.

Reinigung und Wechsel des Filtersiebes bei Aufputzanschluss

Der Kaltwasseranschluss dieses Durch lauf erhitzers ist mit einem Sieb ausgestattet. Durch Verschmutzung des Siebes kann die Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der Austausch des Siebes wie folgt vorzunehmen ist:

1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Schließen Sie das Absperrventil in der Zulaufleitung.
3. Öffnen Sie das Gerät indem Sie die Blende abnehmen, die sich darunter befindliche Schraube lösen und die Haube abziehen.
4. Lösen Sie das Einlaufrohr vom Wasseranschlussstück. Hinweis: Es kann Restwasser austreten.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes verschrauben Sie das Einlaufrohr wieder am Wasseranschlussstück.
7. Öffnen Sie langsam das Absperrventil in der Einlaufleitung. Achten Sie auf Undichtigkeiten.
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Setzen Sie die Gerätehaube auf. Danach schalten Sie die Spannung an den Haussicherungen wieder ein.

Inhoud

7. Erstinbetriebnahme

2. Technische gegevens

Internet: www.clagecz.cz

CLAGE GmbH

E-Mail: [e-mail]

E-Mail: [e-mail]

Ovaj protočni bojler je pažljivo proizveden i više puta proveren pre isporuke. Ukoliko se pojavi problem, često je uzrok neka sitnica. Prvo isključite pa uključite osigurače da »resetujete« elektroniku. Zatim proverite da li možete uz pomoć sledeće tabele da sami da otklonite problem. Na taj način izbegavate troškve nepotrebne intervencije korisničkog servisa.

DEX Next
Problem Uzrok Pomoć
Voda ostaje hladna, displej prikazuje ekran »Nestanak struje«	Aktiviran je glavni osigurač	Zamenite ili uključite osigurač
	Aktiviran je sigurnosni presostat	Obratite se korisničkom servisu
Voda ostaje hladna, prikazuje se simbol [AC6Z] održavanje	Uređaj je detektovao smetnju	Isključite i ponovo uključite osigurače. Ukoliko i dalje postoji poruka greške, obratite se korisničkom servisu
Protok tople vode postaje slabiji	Zaprljana ili kalcifikovana ispusna slavina	Očistiti regulaciju mlaza, glavu tuša i sita
	Zaprljano ili kalcifikovano ulazno filtersko sito	Neka korisnički servis očisti filtersko sito
Odabrana temperatura se ne dostiže	Dostignuto ograničenje snage	Smanjite protok tople vode na slavini
	Hladna voda se meša na slavini	Puštajte samo toplu vodu, podesite temperaturu za datu upotrebu, proverite izlaznu temperaturu
Senzorska dugmad ne reaguju ispravno	Staklo displeja je mokro	Obrišite mekom krpom komandni panel

1. Tehnički list u skladu sa zahtevima EU uredbama - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE	DEX Next 5	E-270P-3D	S A 38	482	60 15

Objašnjenja

a	Naziv i robna marka
b.1	Oznaka uređaja
b.2	Tip uredaja
c	Profil opterećenja
d	Klasa energetske efikasnosti pripreme tople vode
e	Energetska efikasnost pripreme tople vode
f	Godišnja potrošnja struje
g	Alternativni profil opterećenja, odgovarajuća energetska efikasnost pripreme tople vode i odgovarajuća godišnja potrošnja struje, ukoliko na raspolaganju
h	Podešavanja temperature regulacije temperature pripreme tople vode
i	Nivo buke u zatvorenim prostorijama

Dodatne napomene

Prilikom montaže, puštanja u rad, upotrebe i održavanja preduzeti sve posebne mere koje se nalaze u uputstvu za upotrebu i uputstvu za instalaciju.

Svi navedeni podaci su utvrđeni na osnovu evropskih direktiva. Razlike u pogledu informacija o proizvodu, koje se navode ne nekom drugom mestu, baziraju se na različitim uslovima ispitivanja.

Energetska potrošnja je utvrđena na osnovu standardizovanih postupaka u skladu sa EU uredbama. Realna energetska potrošnja uređaja zavisi od individualnog načina primene.

1. Pregledni prikaz

Zidni držač DEX Next hauba uređaja Cev za povezivanje Tekperaturni senzor Poklopac elektronike Grejač Elektronika Nepovratni ventil Temperaturni senzor Sigurnosni presostat (SDB) Senzor protoka Priključne kleme Komandni panel sa preklopnim držačem Dovodna cev Izlazna cev Fini filter Regulator količline protoka 81/min Priključni fiting tople vode Priključni fiting hladne vode Okvir Zaštitni rukavac od prskanja vode UvodnicaG½ colna navojna nipla

2. Tehnički podaci

Tip DEX Next
Klasa energetske efikasnosti A *	)
Nazivna snaga / nazivna struja 18 kW..27 kW (26 A..39 A)
Odabrana snaga / struja	18 kW / 26A	21 kW / 30A	24 kW / 35A	27 kW / 39A
Električni priključak	3~/PE 380..415 V AC			3~/PE 400 V AC
Potreban poprečni presek provodnika1)	4,0 mm2	4,0 mm2	6,0mm2	6,0 mm2
Kapacitet tople vode (l/min)2)maks. pri Δt = 28 Kmaks. pri Δt = 38 K	9,22)6,8	10,72)7,9	12,32)9,02)	13,82)10,22)
Nominalna zapremina 0,4 l
Nominalni nadpritisak 1,0 MPa (10 bara)
Vrsta priključka otporno na pritisak / bez	pritiska
Sistem grejača	Sistem grejača sa golom žicom IES®
Opseg primene pri 15 °C:specifični otpor vodespecifična električna provodljivost	≥ 1100 Ωcm≤ 90 mS/m
Ulazna temperatura	≤ 70°C
Uključna - maks. količina protoka	1,5 l/min - 8,03)
Gubitak pritiska	0,08 bara pri 1,5 l/min 1,3 bara pri 9,0 l/min4)
Podesive temperature	20°C - 60°C
Priključak za vodu	G1⁄2 cola
Težina (sa punjenjem vode)	4,2 kg
Klasa zaštite u skladu sa VDE	I
Vrsta zaštite / bezbednost	IP25

*) Podaci su u skladu sa EU uredbom br. 812/2013.
1) Maksimalan poprečni presek kabla za priključivanje iznosi kod pod strujnog priključka gore 10 mm ^2
2) Mešana voda
3) Protok je ograničen, da bi se dostiglo optimalno povećanje temperature
4) Bez regulatora količine protoka

3. Dimenzije

170 468 363 56 100

Dimenzije u mm

239 96

4. Instalacija

CLAGE Lüneburg DIN 4109 PA-IX 16951/I MPA NRW.

• npr. VDE 0100
  • EN 806

- Propise lokalnih elektrodistributivnih preduzeća i vodovoda

- Tehničke podatke i podatke sa tipske pločice

E-Mail: [e-mail]

Internet: www.clage.de

CLAGE
