BEDIENUNGSANLEITUNG DCX Next Clage

Gebrauchs- und Montageanleitung Operating and installation instructions

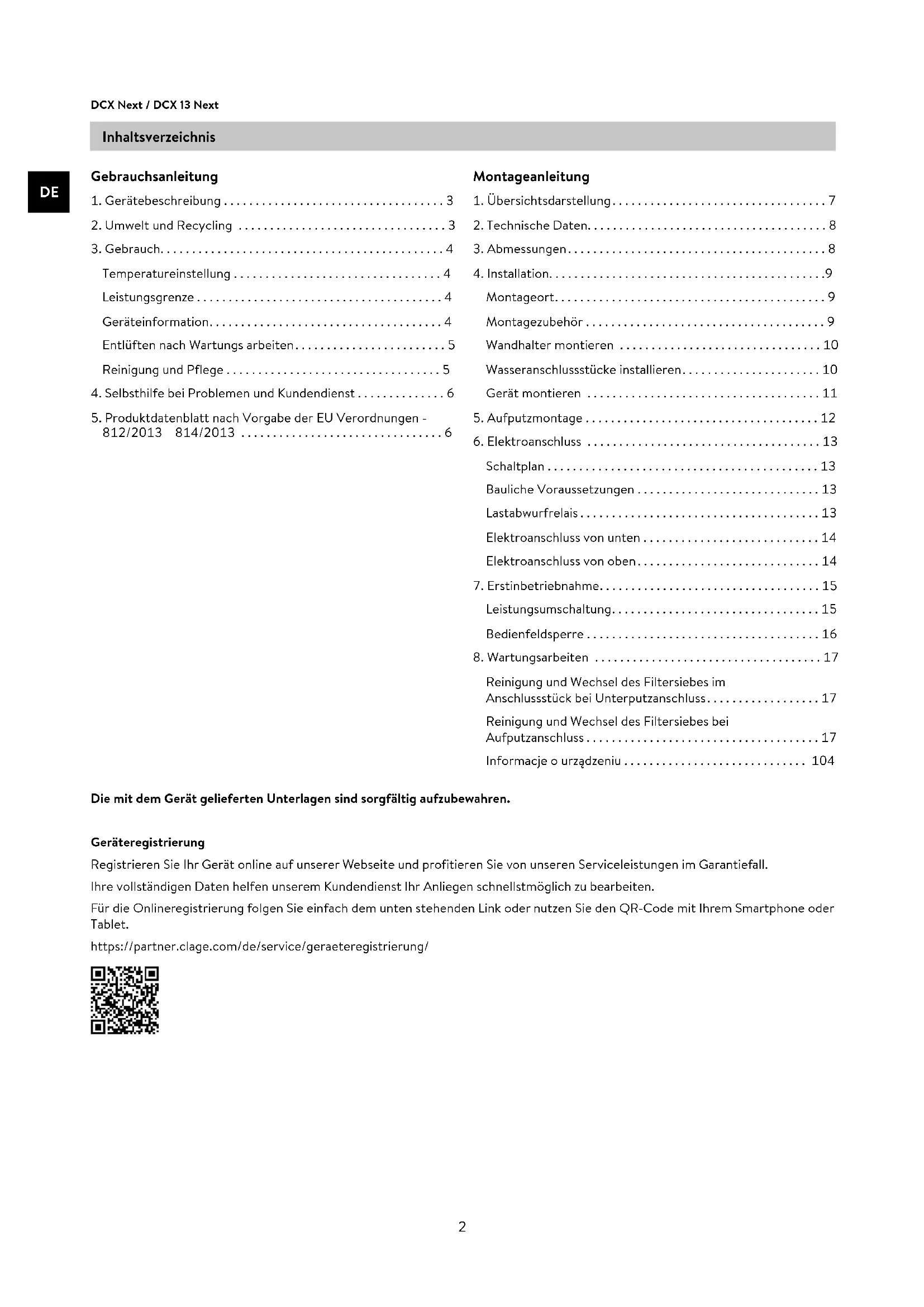

Inhaltsverzeichnis Gebrauchsanleitung . Gerätebeschreibung ..................................... Umwelt und Recycling ................................... Gebrauch ............................................. Temperatureinstellung ................................. Leistungsgrenze ....................................... Geräteinformation ..................................... Entlüften nach Wartungs arbeiten ........................ Reinigung und Pflege .................................... Selbsthilfe bei Problemen und Kundendienst ................ Produktdatenblatt nach Vorgabe der EU Verordnungen - / / ................................ Montageanleitung . Übersichtsdarstellung .................................... Technische Daten ........................................ Abmessungen ........................................... Installation... Montageort ........................................... Montagezubehör ...................................... Wandhalter montieren ................................ Wasseranschlussstücke installieren ...................... Gerät montieren ....................................... Aufputzmontage ....................................... Elektroanschluss ..................................... Schaltplan ........................................... Bauliche Voraussetzungen ............................. Lastabwurfrelais ...................................... Elektroanschluss von unten ............................ Elektroanschluss von oben ............................... Erstinbetriebnahme ................................... Leistungsumschaltung ................................. Bedienfeldsperre ....................................... Wartungsarbeiten .................................... Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss .................. Reinigung und Wechsel des Filtersiebes bei Aufputzanschluss ..................................... Informacje ourządzeniu ............................. Geräteregistrierung Registrieren Sie Ihr Gerät online auf unserer Webseite und profitieren Sie von unseren Serviceleistungen im Garantiefall. Ihre vollständigen Daten helfen unserem Kundendienst Ihr Anliegen schnellstmöglich zu bearbeiten. Für die Onlineregistrierung folgen Sie einfach dem unten stehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet. https://partner.clage.com/de/service/geraeteregistrierung/ Die mit dem Gerät gelieferten Unterlagen sind sorgfältig aufzubewahren.CLAGE

2. Umwelt und Recycling

Dieses Produkt wurde klimaneutral nach Scope 1 + 2 hergestellt. Wir empfehlen den Bezug von 100%igem Ökostrom, um den Betrieb ebenfalls klimaneutral zu gestalten. Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo nenten hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie die- ses Gerät daher zu einer der kommunalen Sammelstellen, die gebrauchte Elektronikgeräte wieder dem Wertstoffkreislauf zuführen. Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Infor- ma tionen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeinde verwaltung. Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler oder Lieferanten in Kontakt. Diese hal- ten weitere Informationen für Sie bereit. Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Installation, der Inbetrieb- nahme und der Nutzung sorgfältig und vollständig durchzulesen und für das weitere Vorgehen, sowie den Gebrauch zu beachten! Gebrauchsanleitung Der E-Komfortdurchlauferhitzer DCX Next / DCX 13 Next ist ein elektronisch gere- gelter druckfester Durchlauferhitzer zur dezentralen Wasserversorgung einer oder mehrerer Zapfstelle(n). Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten Auslauftemperatur, der jeweiligen Zulauftemperatur und der Durchflussmenge, um die eingestellte Temperatur gradgenau zu erreichen und auch bei Wasser druck- schwankungen konstant zu halten. Die Auslauftemperatur kann über die mittige Sensortaste auf 35 °C, 38 °C, 42 °C, 48 °C oder 55 °C eingestellt werden. Bei kühler Zulauftemperatur und hoher Durchflussmenge kann es wegen Über- schreiten der Leistungsgrenze vorkommen, dass die voreingestellte Auslauf temperatur nicht erreicht wird. Durch Reduzieren der Warmwassermenge an der Armatur kann dann die Auslauftemperatur erhöht werden. Der Durchlauferhitzer kann in Kombi nation mit einem externen Last abwurf relais für elektronische Durch lauf erhitzer betrieben werden (Details siehe Montageanleitung).

1. Gerätebeschreibung

Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der Durchlauf- erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automa- tisch wieder aus.DE DCX Next / DCX 13 Next

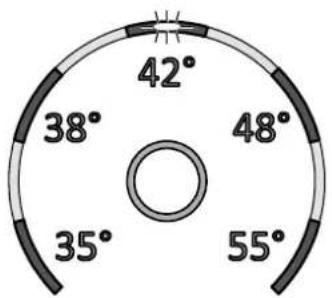

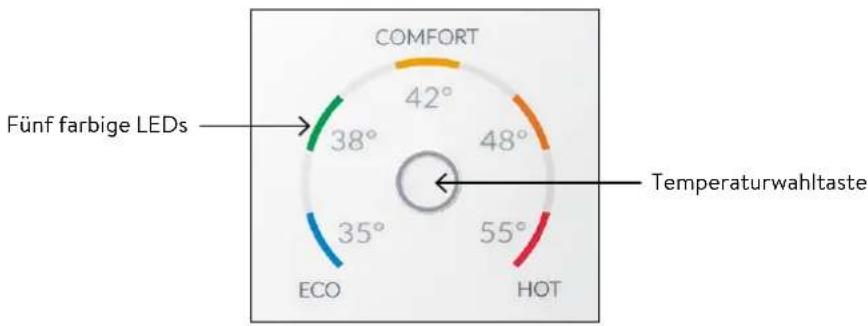

Temperatureinstellung Mit der Temperaturwahltaste können Sie schnell eine der fünf voreingestellten Temperaturen auswählen, die für die typischen Warmwasseranwendungen »Handwäsche« 35 °C, »Dusche« 38 °C, »Badewanne« 42 °C, »Küche« 48 °C und »Reinigung« 55 °C benötigt werden. Mit jedem Tastendruck stellen Sie die nächsthöhere Stufe ein: 35 °C 38 °C 42 °C 48 °C 55 °C Bei erneutem Tastendruck beginnt der Zyklus von vorn. Die aktuelle eingestellte Temperatur wird durch eine der fünf farbigen LEDs angezeigt. Temperaturwahltaste Fünf farbige LEDs Leistungsgrenze Wenn die volle Leistung des Durchlauf erhitzers nicht ausreicht, um die gezapf- te Wassermenge zu erhitzen, beginnt die LED für den Sollwert zu blinken (z.B. im Winter, wenn mehrere Zapf stellen gleichzeitig geöffnet sind). Durch Reduzierung des Warmwasser durch flusses leuchtet die LED wieder durchgängig da die Leistung wieder ausreicht, um die eingestellte Temperatur zu erreichen. Geräteinformation Drücken und halten der Temperaturwahltaste für 10 Sekunden öffnet den Infomodus. Nach zehn Sekunden leuchten alle LED einmal kurz und schalten gleich wieder aus, zur Bestätigung, dass der Infomodus aktiv ist. Über die LEDs wird der Gerätestatus darge- stellt:

• LED links unten: AUS = kein Wasserfluss; BLINKEND = Wasserfluss unter Einschaltpunkt; AN = Wasserfluss über Einschaltpunkt.

• LED Mitte oben: AN = Heizung aktiv; BLINKEND = Leistungsgrenze. Sonst Aus.

• LED rechts unten: AUS = Gerät OK; BLINKEND = Fehler erkannt (Kundendienst kontaktieren) Die Anzeige kehrt nach 60 Sekunden oder nach kurzem Tastendruck in den Normalbetrieb zurück.CLAGE

Dieser Durchlauferhitzer ist mit einer auto matischen Luftblasenerkennung ausgestat- tet, die ein versehentliches Trocken laufen verhindert. Trotzdem muss das Gerät vor der erst en Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in der Wasser installation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.

1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen aus-

2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie

zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.

3. Öffnen und schließen Sie danach mehrfach das zugehörige Warm wasser zapfventil,

bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.

4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und

den Strahlregler wieder einschrauben.

5. Nach ca. zehnSekunden kontinuierlichem Wasserfluss aktiviert das Gerät die

Heizung. Entlüften nach Wartungs arbeiten

• Kunststoffoberflächen und Sanitär armaturen nur mit einem feuchten Tuch abwi- schen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel verwenden.

• Für eine gute Wasserdarbietung soll ten Sie die Entnahme armaturen (z.B. Strahl- regler und Duschköpfe) regel mäßig ab schrauben und reinigen. Lassen Sie alle drei Jahre die elektro- und wasser seitigen Bauteile durch einen an er kann ten Fachhandwerks betrieb über prüfen, um die einwand freie Funktion und Betriebs- sicherheit jederzeit zu gewähr leisten. Reinigung und Pflege

DCX Next / DCX 13 Next Problem Ursache Abhilfe Wasser bleibt kalt, Temperaturanzeige leuch- tet nicht Haussicherung ausgelöst Sicherung erneuern oder einschalten Sicherheits druck schalter hat ausgelöst Kundendienst informieren Wasser bleibt kalt, Temperatur anzeige leuch- tet Sicherheits temperatur- schalter hat ausgelöst Kundendienst informieren Wasser bleibt kalt, alle LED blinken Das Gerät hat einen Fehler erkannt Kundendienst informieren Wasser wird warm, alle LED außer der Temperatur- anzeige blinken Das Gerät hat einen Fehler erkannt Kundendienst informieren Warmwasser durchfluss wird schwächer Auslaufarmatur verschmutzt oder verkalkt Strahlregler, Duschkopf und Siebe reinigen Zulauffiltersieb verschmutzt oder verkalkt Filtersieb von Kundendienst reinigen lassen Temperaturanzeige blinkt bei Heizbetrieb Leistungsgrenze erreicht Warmwasserdurchfluss an der Armatur reduzieren Gewählte Temperatur wird nicht erreicht Kaltwasser wird an der Armatur beigemischt Nur Warmwasser zapfen, Temperatur für den Gebrauch einstellen, Auslauftemperatur prüfen Sensortaste reagiert nicht richtig Bedienfeld ist nass Bedienfeld mit einem weichen Tuch trocken wischen Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr- fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik »zurückzusetzen«. Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben können. Sie vermeiden dadurch die Kosten für einen unnötigen Kunden diensteinsatz. Reparaturen dürfen nur von aner kann ten Fach hand werks betrieben durchgeführt werden. Wenn sich ein Fehler an Ihrem Gerät mit dieser Tabelle nicht beheben lässt, wen- den Sie sich bitte an den Werks kunden- dienst. Halten Sie die Daten des Geräte- typen schildes bereit!

4. Selbsthilfe bei Problemen und Kundendienst

CLAGE GmbH Werkskundendienst Pirolweg 4 21337 Lüneburg Deutschland Fon: [phone] E-Mail: [e-mail]

5. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013

Erläuterungen a Name oder Warenzeichen b.1 Gerätebezeichnung b.2 Gerätetyp c Lastprofil d Klasse Warmwasserbereitungs-Energieeffizienz e Warmwasserbereitungs-Energieeffizienz f Jährlicher Stromverbrauch g Alternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche Stromverbrauch, sofern verfügbar. h Temperatureinstellungen des Temperaturreglers des Warmwasserbereiters i Schallleistungspegel in Innenräumen Zusätzliche Hinweise Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonderen Vorkehrungen sind in der Gebrauchs- und Installationsanweisung zu finden. Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt. Unterschiede zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen Testbedingungen. Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.CLAGE

Verbindungsrohr Elektronik Sicherheitsdruckbegrenzer SDB Elektronikabdeckung Anschlussklemme Rahmen Kaltwasseranschlussstück Feinfilter Spritzwasserschutztülle DCX Next Gerätehaube Rückflussverhinderer Durchflussgeber Temperaturfühler Temperaturfühler Auslaufrohr Geräteunterteil Wandhalter Warmwasser- anschluss stück Durchfluss mengen regler

1. Übersichtsdarstellung

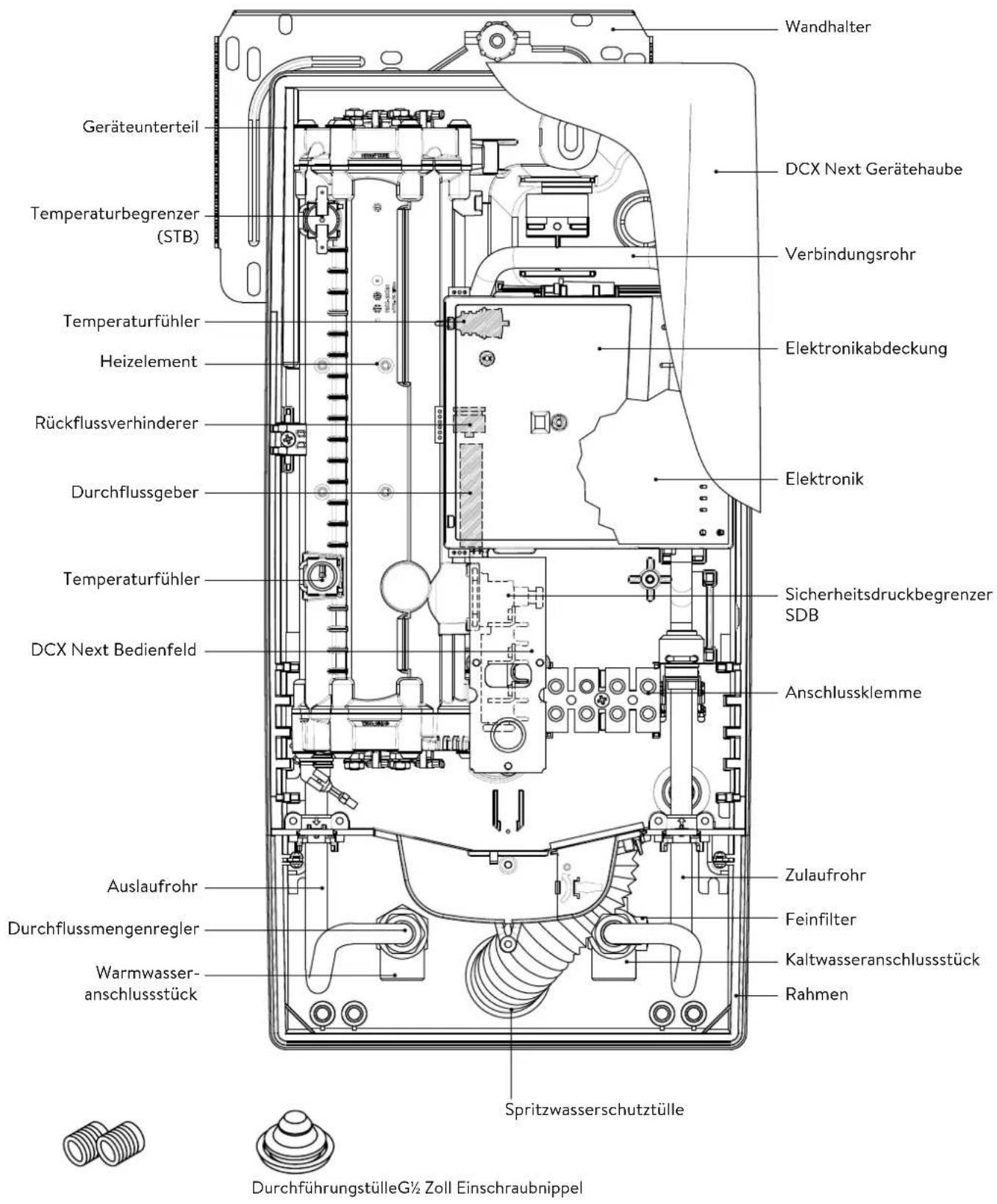

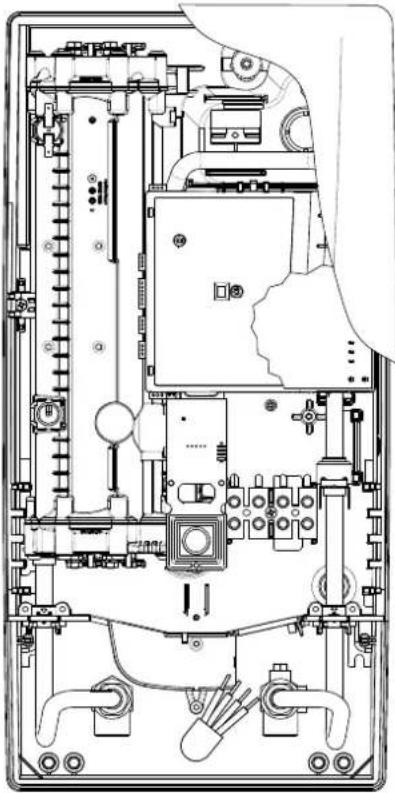

Temperaturbegrenzer (STB) Heizelement Zulaufrohr DCX Next Bedienfeld Montageanleitung DurchführungstülleG½Zoll EinschraubnippelDE DCX Next / DCX 13 Next

Erforderlicher Leiterquerschnitt

Warmwasserleistung (l/min) max. bei ∆t = 28 K max. bei ∆t = 38 K 5,6

Nenninhalt 0,4 l Nennüberdruck 1,0 MPa (10 bar) Anschlussart druckfest / drucklos Heizsystem Blankdraht-Heizsystem IES

Einsatzbereich bei 15 °C: spezifischer Wasserwiderstand spezifische elektrische Leitfähigkeit ≥ 1100 Ωcm ≤ 90 mS/m Zulauftemperatur ≤ 30 °C Einschalt- – max. Durchflussmenge 1,5 l/min – 5,0

Druckverlust 0,08 bar bei 1,5 l/min 1,3 bar bei 9,0 l/min

Einstellbare Temperaturen 35 °C / 38 °C / 42 °C / 48 °C / 55 °C Wasseranschluss G ½Zoll Gewicht (mit Wasserfüllung) 4,2 kg Schutzklasse nach VDE I Schutzart / Sicherheit IP25 *) Die Angabe entspricht der EU-Verordnung Nr.812/2013.

1) Maximal anschließbarer Kabelquerschnitt bei Stromanschluss oben beträgt 10 mm

3) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen

4) Ohne Durchflussmengenregler

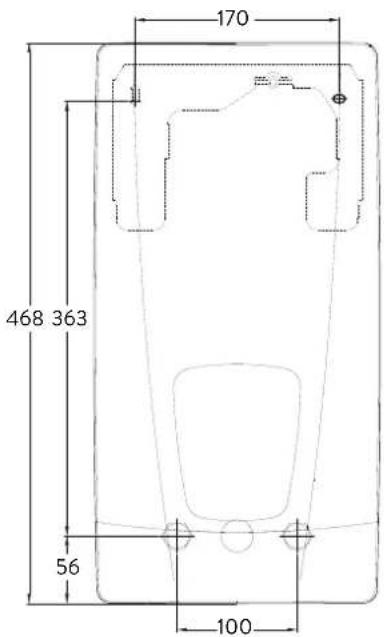

Maßangaben in mmCLAGE

Für dieses Gerät ist aufgrund der Landes bau ordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräusch verhaltens erteilt. RDX 3 VDX UDX RDX 3 VDX UDX RDX 3 VDX UDX Zu beachten sind:

• Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen

• Technische Daten und Angaben auf dem Typenschild

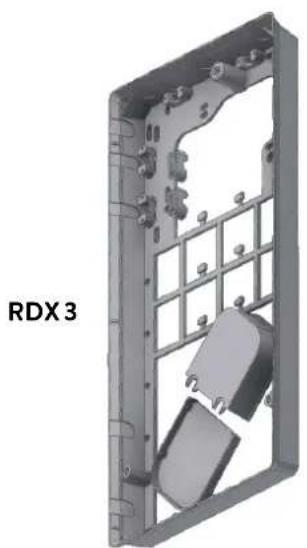

• Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug Rohrbausatz VDX (Art.-Nr. 34120) – RDX / RDX 3 notwendig! – Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die Wasseranschlüsse versetzt oder vertauscht unter dem Gerät aus der Wand kommen oder seitlich auf der Wand zum Gerät führen. Der Elektroanschluss kann an beliebiger Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein. Rohrbausatz UDX (Art.-Nr. 34110) – RDX / RDX 3 notwendig! – Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die Wasseranschlüsse oberhalb des Gerätes enden. Der Elektroanschluss kann an beliebi- ger Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein. Für Installationen bei schwierigen Einbaubedingungen gibt es dieses Montagezubehör: Montagerahmen RDX 3 Montagerahmen (Art.-Nr. 36100) Mit Hilfe dieses Montagerahmens kann der Durchlauferhitzer montiert werden, wenn der Elektroanschluss an beliebiger Stelle unter dem Gerät aus der Wand kommt. Bei Verwendung des Montagerahmens ändert sich die IP-Schutzklasse von IP25 auf IP24. Montagezubehör Montageort

• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus- gesetzt werden.

• Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit unten liegenden Wasseranschlüssen oder alternativ quer mit Wasseranschlüssen links ins- talliert werden.

• Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im Schutzbereich 1 installiert werden.

• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer und Zapfstelle möglichst gering sein.

• Das Gerät muss für Wartungs zwecke zugänglich sein.

• Kunstoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe 2 ent- sprechen.

• Der spezifische Widerstand des Wassers muss bei 15 °C mindestens 1100 Ω cm betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser- versorgungs unternehmen erfragt werden.DE DCX Next / DCX 13 Next

Hinweis: Wenn Sie diesen Durchlauf erhitzer im Austausch gegen ein anderes Fabrikat montieren, müssen in der Regel keine neuen Löcher für den Wandhalter gebohrt wer- den, der Punkt 2 entfällt dann. Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz aus den Leitungen zu entfernen.

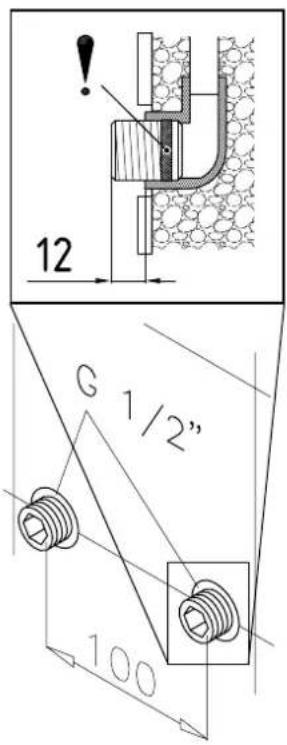

1. Schrauben Sie die Einschraubnippel mit einem 12 mm-Innensechskantschlüssel

in die beiden Wandanschlüsse. Dabei müssen die Dichtungen vollständig in das Gewinde eingeschraubt werden. Der Überstand der Einschraubnippel muss nach dem Festziehen 12 – 14 mm betragen.

2. Halten Sie die mitgelieferte Montage schablone an die Wand und richten Sie sie so

aus, dass die Löcher in der Schablone über die Einschraubnippel passen. Zeichnen Sie die Bohr löcher entsprechend der Schablone an und bohren Sie die Löcher mit einem 6 mm -Bohrer. Setzen Sie die mit gelieferten Dübel ein.

3. Öffnen Sie das Gerät. Ziehen Sie dazu die Blende nach unten ab und lösen Sie

die zentrale Haubenschraube. Heben Sie die Haube vorsichtig an, zeihen Sie den Stecker vom Bedienfeld ab und merken Sie sich die Position des Steckers.

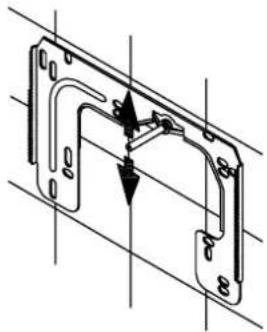

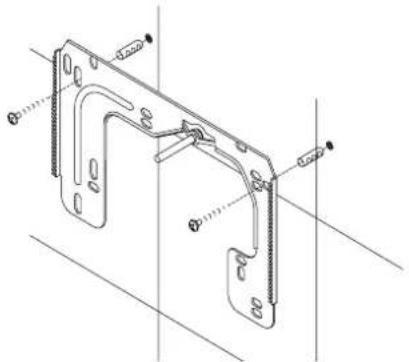

4. Lösen Sie die Rändelmutter des Wandhalters, nehmen sie den Wandhalter ab und

schrauben Sie den Wandhalter an die Wand. Fliesenversatz oder Unebenheiten lassen sich bis zu 30 mm durch die mitgelieferten Distanzhülsen ausgleichen. Die Distanz hülsen werden zwischen Wand und Wandhalter montiert. Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige Dichtheit zu erreichen, ohne die Armaturen oder die Rohr leitungen zu beschädigen.

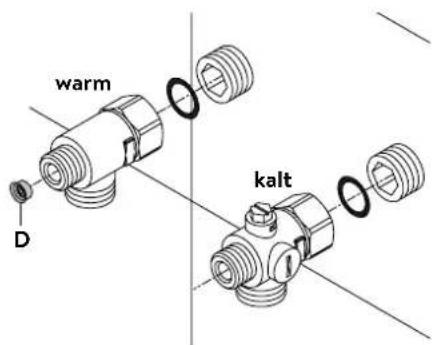

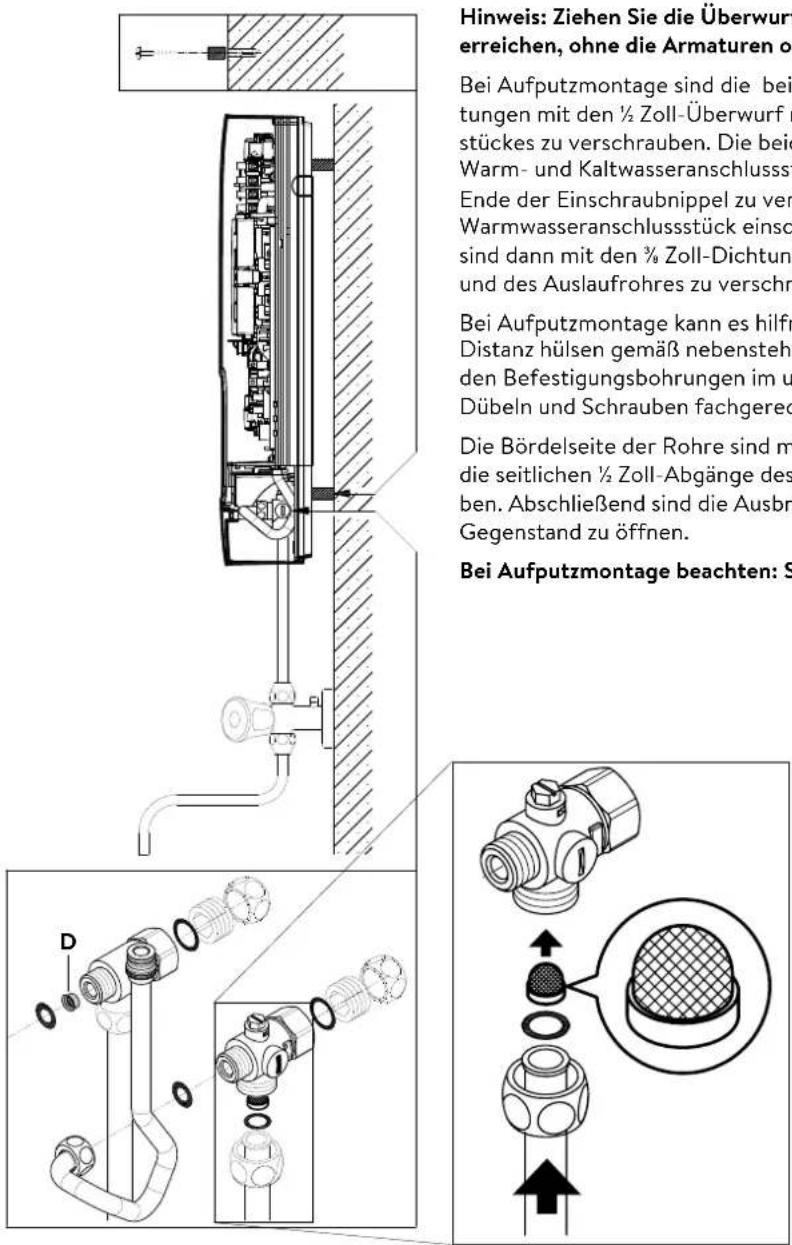

• Schrauben Sie gemäß Abbildung das Kalt wasser anschlus sstück mit Überwurf mutter und der ½Zoll-Dichtung an den Kalt wasser anschluss.

• Schrauben Sie das Warm wasser anschlus sstück mit Überwurf mutter und der ½Zoll- Dichtung an den Warm wasser anschluss. Wasseranschlussstücke installieren Wandhalter montieren kalt warm

• Schieben Sie den Durchflussmengenregler »D« in das Warmwasseranschlussstück. Der O-Ring muss sichtbar sein. DCLAGE

(a) geschlossen geöffnet

• Es kann vor kom men, dass die Elektro zuleitung im oberen Geräte bereich oder Aufputz verlegt ist. Bitte befolgen Sie in diesem Fall zuerst die Schritte eins bis drei gemäß der Beschreibung »Elektro anschluss von oben« des Kapitels »Elektroanschluss«.

1. Setzen Sie das Gerät auf den Wandhalter, so dass die Gewinde stange des Wand-

halters in das vorgesehene Loch des Gerätes passt. Durch vorsich tiges Biegen der Gewinde stange des Wand halters lassen sich gegebenen falls kleine Korrek turen vornehmen. Die Wasser anschluss leitungen des Gerätes müssen sich jedoch ohne Gewalt anwendung anschrauben lassen.

2. Schrauben Sie die Kunststoff rändel mutter auf die Gewinde stange des Wand halters.

3. Schrauben Sie die beiden ⅜Zoll-Überwurf muttern der Wasser anschluss leitungen

des Gerätes jeweils mit der ⅜Zoll-Dichtung auf die installierten Anschluss stücke. Gerät montieren

4. Öffnen Sie die Wasser zuleitung und drehen Sie das Absperr ventil (a) im Kalt wasser-

anschluss stück lang sam auf (Position »geöffnet«). Prüfen Sie alle Verbindungen auf Dichtigkeit.

5. Öffnen und schließen Sie danach mehrfach die zugehörige Warm wasser armatur bis

keine Luft mehr aus der Leitung austritt und der Durchlauf erhitzer luftfrei ist.DE DCX Next / DCX 13 Next

Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige Dichtheit zu erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen. Bei Aufputzmontage sind die beiden ½Zoll-Einschraubnippel und die ½Zoll-Dich- tungen mit den ½Zoll-Überwurf muttern des Warmwasser- und Kalt wasser anschluss- stückes zu verschrauben. Die beiden ½Zoll-Blindkappen der seitlichen Abgänge des Warm- und Kaltwasseranschlussstückes sind zu demontieren und mit dem offenen Ende der Einschraubnippel zu verschrauben. Den Durchflussmengenregler »D« in das Warmwasseranschlussstück einschieben. Die Warm- und Kalt wasseranschlussstücke sind dann mit den ⅜Zoll-Dichtungen an die ⅜Zoll-Überwurfmutter des Gerätezulauf- und des Auslaufrohres zu verschrauben. Bei Aufputzmontage kann es hilfreich sein, das Gerät mittels der mitgelieferten Distanz hülsen gemäß nebenstehender Zeichnung auf Abstand zu montieren. Die bei- den Befestigungsbohrungen im unteren Rohranschlussbereich sind ebenfalls mit 6 mm Dübeln und Schrauben fachgerecht zu fixieren. Die Bördelseite der Rohre sind mit ½Zoll-Überwurfmuttern und ½Zoll-Dichtungen an die seitlichen ½Zoll-Abgänge des Warm- und Kalt wasser anschluss stückes zu schrau- ben. Abschließend sind die Ausbrüche für die Rohre in der Haube mit einem stumpfen Gegenstand zu öffnen. Bei Aufputzmontage beachten: Sieb in das Kaltwasseranschlussstück einsetzen! DCLAGE

Nur durch den Fachmann! Zu beachten sind:

• Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen

• Technische Daten und Angaben auf dem Typenschild

• Gerät an den Schutzleiter anschließen!

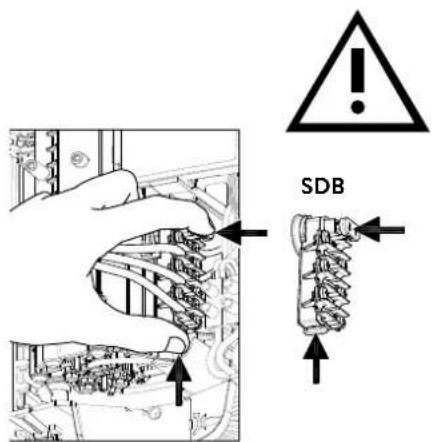

3. Sicherheitsdruckbegrenzer SDB

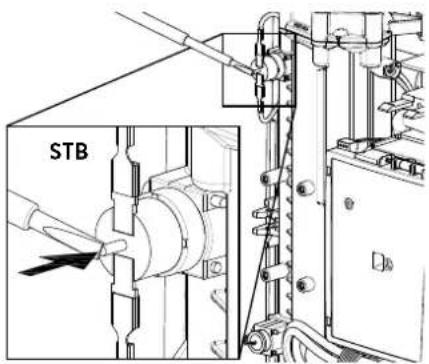

5. Sicherheitstemperatur begrenzer STB

Lastabwurfrelais Beim Anschluss weiterer Dreh strom geräte kann ein Last abwurfrelais für elektronische Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2 angeschlossen wer- den. Um im niedrigen Leistungsbereich des Durchlauferhitzers (niedrige Temperatur und geringer Durchfluss) ein mögliches Flackern des Lastabwurfrelais zu vermeiden, kann die Betriebsart »Lastabwurfrelais« aktiviert werden:

• Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen)

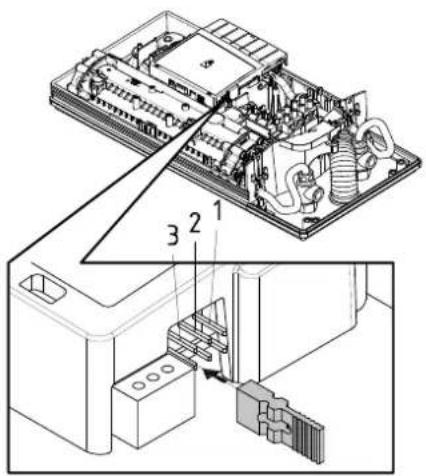

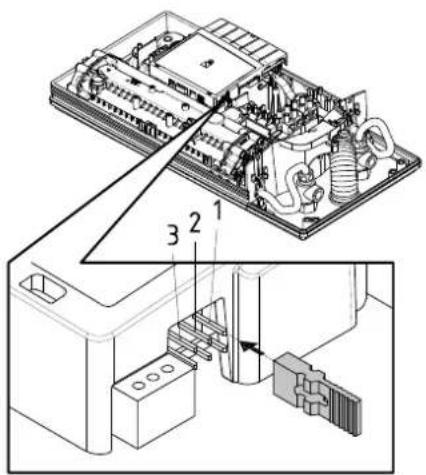

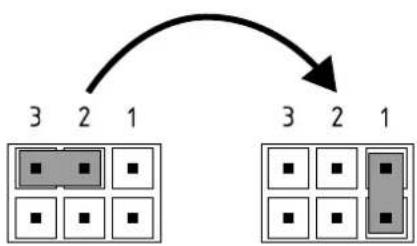

• Brücke von der Leistungselektronik abziehen und auf Position »1« umstecken (siehe Bild).

• Gerät wieder in Betrieb nehmen Pos. AUS Pos. 1 Bauliche Voraussetzungen

• Das Gerät muss dauerhaft an fest verlegte Elektroanschlussleitungen angeschlos- sen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.

• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und dürfen nach der Montage nicht mehr berührbar sein.

• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt- öffnungsweite von mindestens 3 mm pro Pol vorzusehen (z.B. über Sicherungen).

• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungs schutz mit einem dem Gerätenennstrom an ge passten Auslösestrom zu montieren.DE DCX Next / DCX 13 Next

Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass die Stromversorgung ausgeschaltet ist!

1. Öffnen Sie die im oberen Geräte bereich vorhandene Sollbruch stelle (S) an der

Prägung durch kräftigen Druck mit einem stumpfen Werkzeug (z.B. Schrauben- dreher). Bei Aufputz verlegter Elektroanschlussleitung öffnen Sie zusätzlich den Ausbruch an der rechten Seite des Gehäuseunterteils.

2. Schneiden Sie die Durchführungs tülle aus dem Zubehörset entsprechend dem

Zuleitungs querschnitt auf. Dabei soll die Öffnung in der Tülle etwas kleiner als der Quer schnitt des Kabels sein, um einen optimalen Schutz gegen Wasser zu erzielen. Passen Sie die Tülle in den Durchbruch ein. Die Schutz tülle muss verwendet werden!

3. Manteln Sie das Stromkabel so ab, dass der Mantel durch die Durchführungstülle bis

in das Geräteinnere reicht. Nehmen Sie das vorbereitete Gerät so in die Hand, dass Sie mit der anderen Hand das Kabel in die Gummi tülle führen können.

4. Setzen Sie das Gerät so auf den Wand halter, dass die Gewinde stange des Wand-

halters in das vorgesehene Loch des Gerätes passt und fixieren es mit der Rändelmutter.

5. Lösen Sie die Befestigungsschraube der Anschluss klemme. Versetzen Sie die

Anschlussklemme auf den oberen Fuß und befestigen sie dort wieder.

6. Isolieren Sie die Einzeladern des Anschlusskabels ab und schließen diese an die

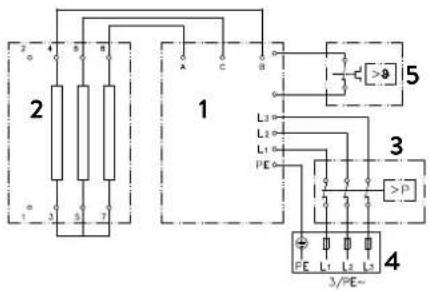

Anschluss klemme gemäß des Schaltplans an. Das Gerät ist an den Schutzleiter anzuschließen. Hinweis: Um den IP25 Spritzwasserschutz zu gewährleisten, muss die Spritz wasser- schutz tülle unten am Gerät installiert bleiben.

Hinweis: Bei Bedarf kann die Anschluss klemme in den oberen Geräte bereich verlegt werden. Bitte folgen Sie hierzu den Anweisungen im nächsten Abschnitt. Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass die Strom versorgung ausgeschaltet ist!

1. Manteln Sie das Anschluss kabel un gefähr 6 cm über dem Wand austritt ab. Schieben

Sie die Spritz wasser schutztülle mit der kleineren Öffnung voran über das Anschluss- kabel, so dass die Schutz tülle wand bündig abschließt. Diese verhin dert, dass eventuell eindrin gendes Wasser mit den Elektro leitungen in Kontakt kommt. Das Anschlusskabel darf nicht beschädigt sein! Die Schutztülle muss verwendet werden!

2. Isolieren Sie die Einzeladern ab und schließen diese an die Anschluss klemme gemäß

des Schaltplans an. Das Gerät ist an den Schutz leiter anzu schließen.

3. Ziehen Sie die Schutztülle so weit über über die Anschlusskabel und formen Sie die

Anschlussleitungen derart, dass die Schutz tülle ohne mechanische Spannungen in die Aus sparung der Zwischen wand passt. Setzen Sie die Tüllenfixierung (A) ein. Elektroanschluss von unten Elektroanschluss von oben SCLAGE

Vor dem elektrischen Anschluss das Wasserleitungsnetz und das Gerät durch mehrfa- ches, langsames Öffnen und Schließen der Warmwasserarmatur mit Wasser füllen und so voll stän dig entlüften. Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die Kaltwasserleitung mindestens für jeweils eine Minute. Nach jeder Ent leerung (z.B. nach Arbeiten in der Wasser installation, wegen Frost- gefahr oder nach Repara turen am Gerät) muss das Gerät vor der Wieder inbetrieb- nahme erneut entlüftet werden. Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB) durch den Transport ausgelöst hat. Spannungsfreiheit am Gerät sicherstellen und ggf. Sicherheitsschalter zurücksetzen. Leistungsumschaltung Darf nur durch autorisierten Fach mann erfolgen, sonst erlischt die Garantie! Vor dem ersten Ein schalten der Versorgungs spannung muss die maxi male Geräte- leistung ein ge stellt werden. Die maximal mögliche Leis tung ist abhängig von der Instal la tions umgebung. Beachten Sie unbe dingt die Angaben in der Tabelle »Technische Daten«, ins beson dere den notwendigen Quer schnitt der elek trischen Anschluss leitung und die Absicherung. Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.

1. Stellen Sie die maxi male Geräteleistung in Abhän gigkeit der Installations-

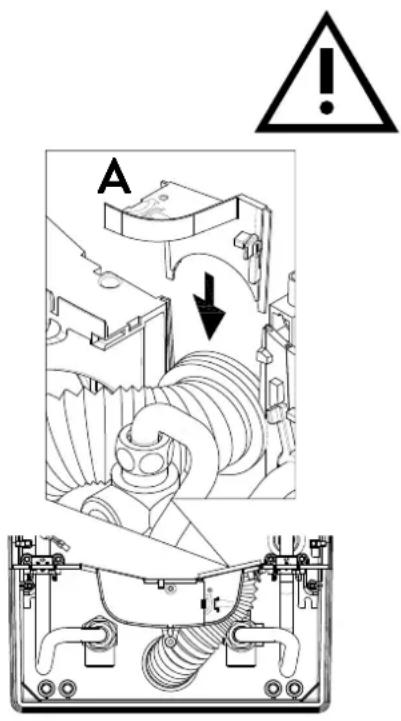

umgebung ein. Nehmen Sie dazu das Hilfswerkzeug »A« aus der Halterung an der Elektronikabdeckung und drehen Sie den Schalter auf den gewünschten Wert.

2. Hilfswerkzeug wieder in die Halterung einsetzen, das Bedienfeldkabel an das

Bedienfeld in der Haube anschließen, die Haube auf das Gerät setzen und mit der Haubenschraube fixieren. Hinweis: Das Bedienfeldkabel darf nicht eingeklemmt oder gequetscht werden.

3. Auf dem Typenschild die eingestellte Leistung kennzeichnen und die Haubenblende

von unten bis zum Anschlag aufschieben.

4. Schalten Sie die Stromzufuhr zum Gerät ein.

5. Nach dem Einstellen der maximalen Geräteleistung wird die Wasser heizung nach ca.

10 – 30Sekunden kontinuierlichen Wasser flusses aktiviert.

6. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des

7. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die

8. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst oder

7. Erstinbetriebnahme

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

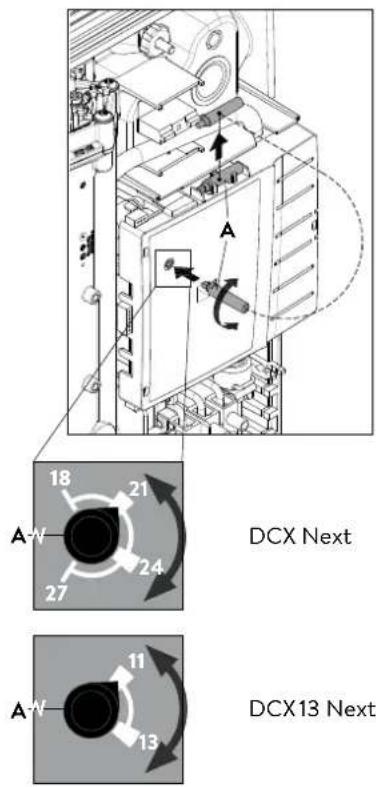

DCX Next DCX 13 Next DCX Next DCX 13 Next Anschlag links 18 kW Rastpunkt 1 11 kW Rastpunkt 1 21 kW Rastpunkt 2 13,5 kW Rastpunkt 2 24 kW Anschlag rechts 27 kW Hinweis: Bei jedem Zuschalten der Versorgungsspannung wird die eingestellte Leistung durch abwechselndes kurzes und langes Blinken beider LED auf dem Leistungsteil angezeigt. Multiple Power System MPS

Beim DCX Next kann die Nennleistung bei 400 V intern auf 27 kW, 24 kW, 21 kW oder 18 kW eingestellt werden. Beim DCX 13 Next kann die Nennleistung bei 400 V intern auf 13,5 kW und 11,0 kW eingestellt werden. STB SDB registrieren Sie Ihr Gerät online auf unserer Homepage (siehe hierzu auch Seite 2).DE DCX Next / DCX 13 Next

7. Erstinbetriebnahme

Pos. AUS Pos. 3 Bedienfeldsperre Das Bedienfeld kann geräteintern gesperrt werden. Die Temperatur wird auf dem zuletzt gewählten Wert festgesetzt und die Sensortaste deaktiviert. Aktivieren der Sperrfunktion

1. Warmwassertemperatur wählen.

2. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen).

3. Brücke von der Leistungselektronik abziehen und auf Position »3« umstecken

4. Gerät wieder in Betrieb nehmen.

Deaktivieren der Sperrfunktion

1. Gerät vom Netz trennen (Sicherungen ausschalten).

2. Brücke von der Leistungselektronik abziehen und auf Position »AUS« umstecken

3. Gerät wieder in Betrieb nehmen.CLAGE

Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der Austausch des Siebes wie folgt vorzunehmen ist:

1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und

sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.

2. Öffnen Sie das Gerät indem Sie die Blende nach unten abziehen, die sich darunter

befindliche Schraube lösen. Heben Sie die Haube vorsichtig an, ziehen Sie den Stecker vom Bedienfeld ab und merken Sie sich die Position des Steckers.

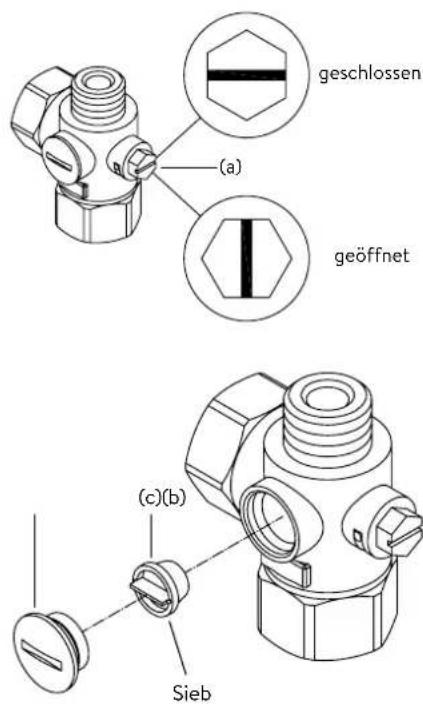

3. Drehen Sie das Absperrventil im Kaltwasseranschlussstück (a) zu (Position

4. Drehen Sie die Verschlussschraube (b) aus dem Kaltwasseranschlussstück und neh-

men Sie das Sieb (c) herau s. Hinweis: Es kann Restwasser austreten.

5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.

6. Nach Einbau des sauberen Siebes drehen Sie die Verschlussschraube fest.

7. Drehen Sie das Absperrventil im Kaltwasseranschlussstück langsam wieder auf

(Position »geöffnet«). Achten Sie darauf, dass keine Leckagen vorhanden sind.

8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach

langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.

9. Schließen Sie das Bedienfeldkabel an das Bedienfeld in der Haube an, setzen Sie die

Haube auf und drehen Sie die Haubenschraube ein. Hinweis: Das Bedienfeldkabel darf nicht eingeklemmt oder gequetscht werden. Danach schalten Sie die Spannung an den Haussicherungen wieder ein.

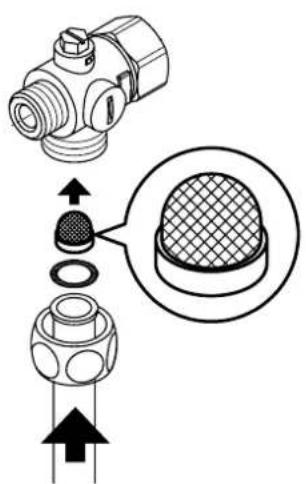

Wartungsarbeiten dürfen nur von einem anerkannten Fachhand werksbetrieb durch- geführt werden. Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss (a) geschlossen geöffnet (c)(b) Sieb Der Kaltwasseranschluss dieses Durch lauf erhitzers ist mit einem Sieb ausgestattet. Durch Verschmutzung des Siebes kann die Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der Austausch des Siebes wie folgt vorzunehmen ist:

1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und

sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.

2. Schließen Sie das Absperrventil in der Zulaufleitung.

3. Öffnen Sie das Gerät indem Sie die Blende nach unten abziehen, die sich darunter

befindliche Schraube lösen. Heben Sie die Haube vorsichtig an, ziehen Sie den Stecker vom Bedienfeld ab und merken Sie sich die Position des Steckers.

4. Lösen Sie das Einlaufrohr vom Wasseranschlussstück.

Hinweis: Es kann Restwasser austreten.

5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.

6. Nach Einbau des sauberen Siebes verschrauben Sie das Einlaufrohr wieder am

Wasseranschlussstück.

7. Öffnen Sie langsam das Absperrventil in der Einlaufleitung. Achten Sie darauf, dass

keine Leckagen vorhanden sind.

8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach

langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.

9. Schließen Sie das Bedienfeldkabel an das Bedienfeld in der Haube an, setzen Sie die

Haube auf und drehen Sie die Haubenschraube ein. Hinweis: Das Bedienfeldkabel darf nicht eingeklemmt oder gequetscht werden. Danach schalten Sie die Spannung an den Haussicherungen wieder ein. Reinigung und Wechsel des Filtersiebes bei AufputzanschlussEN DCX Next / DCX 13 Next

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

2. Technische gegevens

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN

Sicherheitsvorschriften beachten! Pay attention to safety instructions! Temp.OUTL1L2L3 Weitere technische Hinweise auf der Innenseite der Gerätehaube. Further technical information on the inside of the cover. Temp. IN
