BRUKSANVISNING M3 Clage

6. Skru veggholderen av veggen.

Innehållsförteckning

1. Beskrivning av värmaren

1.1 Tekniska data .................... 116

1.2 Rekommenderade lågtrycksarmaturer 116

2.1 Installationsexempel: Trycklös (öppen)

3.2 Inställning av vattenvolym och

3.5 Rengöring och skötsel . . . . . . . . . . . . . 125

4.1 Självhjälp vid problem............. 126

5.2 Miljö och recykling ...............128

6. Produktdatablad enligt anvisningarna i

EU-förordningarna - 812/2013 814/2013 (Finns på slutet av föreliggande dokument) Obs: De medföljande säkerhetsanvisningarna ska läsas noggrant och i sin helhet före installationen, idrifttagningen och användning- en samt ska följas vid fortsatt hantering och bruk!116 M 3..7

Beskrivning av värmaren

1. Beskrivning av värmaren

Denna genomströmningsvärmare är avsedd för varmvattenförsörjning av ett enda tappställe, särskilt tvättställ, och den måste installeras tillsammans med en lågtrycksarmatur. Värmaren slås alltid på automatiskt vid öppning av varmvattenkranen på armaturen och vär- mer vattnet så länge vatten strömmar genom den. Värmaren drar bara ström under denna tid. Temperaturhöjningen beror på genomströmningsvolymen.

Nominellt innehåll liter 0,2 Tillåtet arbetsövertryck MPa (bar) 0 (0), Får endast installeras trycklöst! Värmesystem Blanktrådsvärmesystem IES® Vattnets minsta tillåtna motstånd vid 15 °C

1,5 2,5 4,0 1,5 Varmvatteneffekt vid ∆t = 25 K

l/min 2,0 2,5 3,3 3,7 Vattenmängd vid inkoppling l/min 1,3 1,8 2,2 2,4 Frånkopplingsvolym l/min 1,0 1,4 1,7 2,0 Ungefärlig vikt med vattenfyllning kg 1,5 Skyddstyp IP 25 Märkning Se typskylten *) Uppgiften motsvarar EU-förordningen Nr. 812/2013 Produktdatainformationen finns på slutet av föreliggande dokument.

1) Uppgift om det specifika vattenmotståndet kan erhållas från vattenverket i din kommun.

2) Temperaturhöjning från t. ex. 15 °C till 40 °C.

1.2 Rekommenderade lågtrycksarmaturer

Bild 2: ”Leveransomfattning” Beskrivning av värmaren

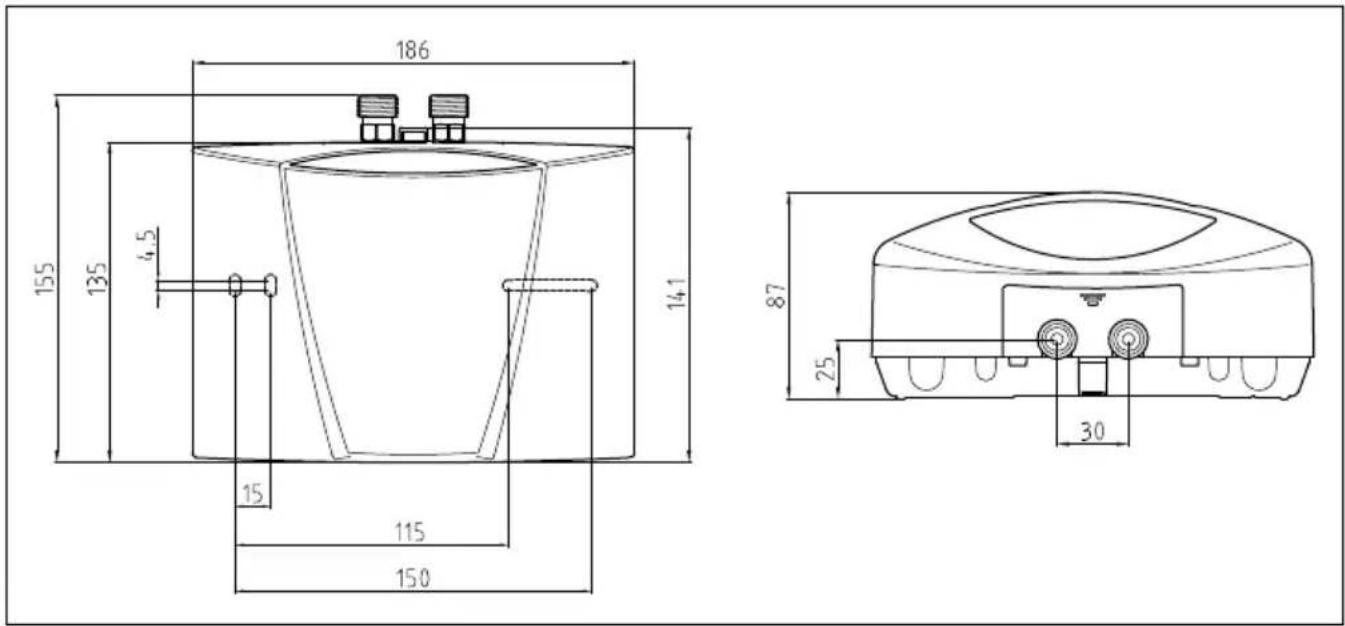

Bild 1: ”Mått” (måttuppgifter i mm) Vägghållare Specialstrålmunstycke Monteringsskruvar och pluggar Bruks- och monteringsanvisning Genomströmningsvärmare

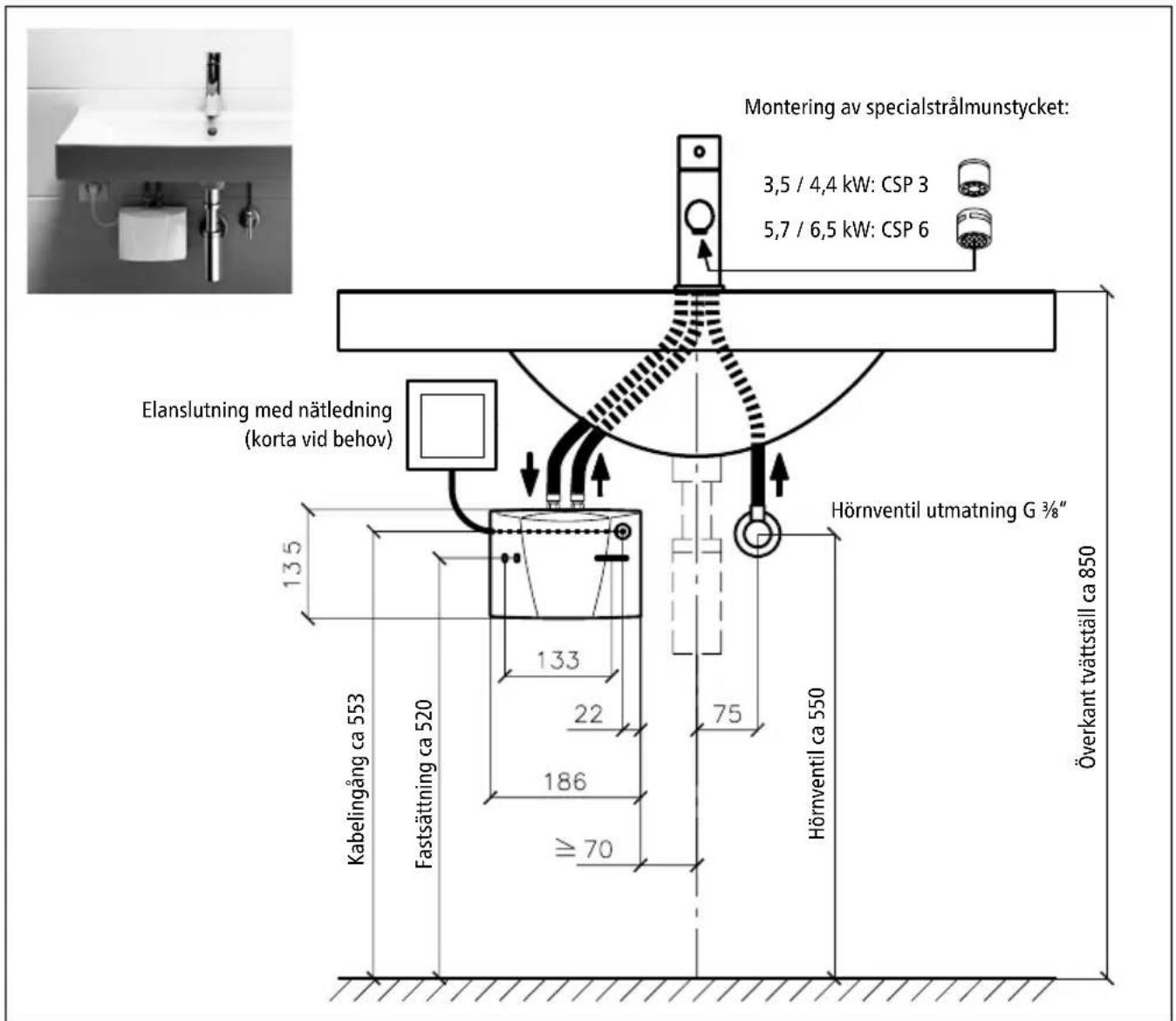

3,5 / 4,4 kW: CSP 3 5,7 / 6,5 kW: CSP 6 Montering av specialstrålmunstycket: Hörnventil ca 550 Överkant tvättställ ca 850 Fastsättning ca 520 Kabelingång ca 553 Elanslutning med nätledning (korta vid behov) Hörnventil utmatning G ⅜“ Bild 3: ”Trykkløs (öppen) installation med armatur för trycklösa varmvattenberedare” (måttuppgifter i mm) Installation, driftstart och underhåll av denna varmvattenberedare får endast utfö- ras av en behörig installatör som fullt ut ansvarar för att befintliga normer och installa- tionsföreskrifter efterföljs. Vi påtar oss inget ansvar för skador som uppkommer genom att denna bruksanvisning inte följs! Installation

2.1 Installationsexempel: Trycklös (öppen) installation119

1. Placera genomströmningsvärmaren så att vattenanslutningen är riktad lodrätt uppåt och så

att den kan anslutas direkt till sanitetsarmaturens anslutningar.

2. Fäst vägghållaren på väggen med lämpliga skruvar och pluggar.

3. Sätt på värmaren på vägghållaren uppifrån och se till att den spärras. Värmaren får använ-

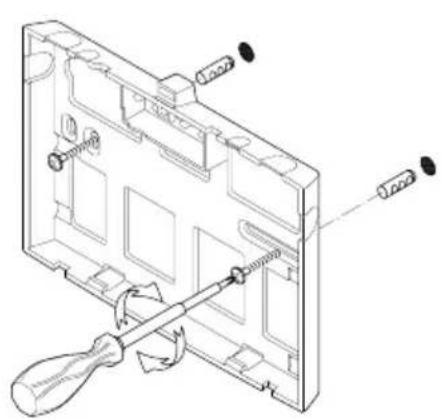

das endast om den är korrekt spärrad på vägghållaren. Bild 4: ”Montering av vägghållaren”

4. Spola igenom vattenledningarna grundligt innan du ansluter dem till värmaren.

Monteringen ska göras direkt på sanitetsarmaturens anslutningsledningar. Vi garanterar en problemfri funktion för genomströmningsvärmaren endast vid användning av armaturer och tillbehör från CLAGE. Vid installationen måste följande beaktas:

• VDE 0100 och EN 806 samt gällande föreskrifter i det aktuella landet samt de lokala el- och vattenleverantörernas bestämmelser.

• Tekniska data och uppgifter på typskylten under skyddet.

• Genomströmningsvärmaren ska vara lättillgänglig för service och underhåll. En separat avstängningsventil ska finnas.

• Värmaren får endast användas tillsammans med en lågtrycksarmatur.

• Inga tillbehörsdelar får lämnas kvar i förpackningen.

• Minsta specificerat vattenmotstånd måste hållas. Specificerat vattenmotstånd kan efterfrå- gas hos vattenverket.

• Apparaten är inte lämplig för varmvattenförsörjning av duschar.120 M 3..7

5. Anslut vattenanslutningarna till motsvarande anslutningar på armaturen. Vatteninloppet är

blåmarkerat och vattenutloppet rödmarkerat på typskylten under skyddet.

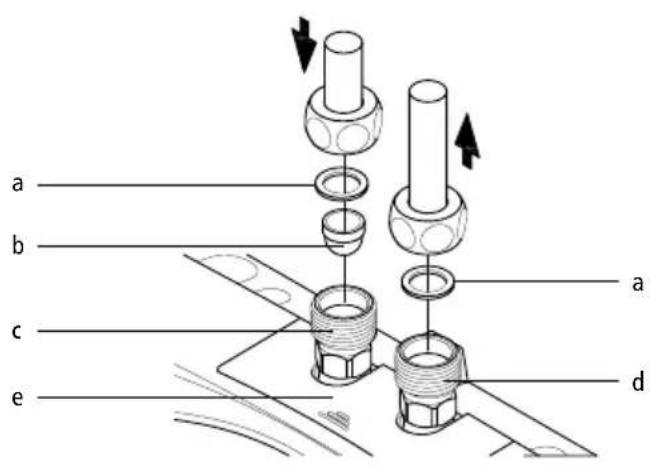

a. Packning b. Filtersil c. Kallvattenanslutning (inlopp) d. Varmvattenanslutning (utlopp) e. Skydd typskylt Bild 5: ”Anslutning av vattenledningarna”

6. Kontrollera att vattenledningarna inte utövar någon mekanisk kraft på genomströmnings-

7. Öppna varmvattenventilen och kontrollera att alla anslutningar är täta.121

Installation Fyll värmaren med vatten så att den luftas ur helt genom att flera gånger öppna och stänga armaturens varmvattenkran före elanslutning. Värmeelementet kan annars ta skada!

Slå av spänningen på de elektriska ledningarna.

2. Kontrollera att ledningens area är dimensionerad i enlighet med anvisningarna i Tekniska

3. Kontrollera att ledningsskyddsbrytaren är dimensionerad i enlighet med arean på värma-

rens anslutningsledning och ledningens area.

4. Genomströmningsvärmare med jordad kontakt:

a. Kontrollera att uttaget på skyddsledaren är anslutet. b. Sätt in den jordande kontakten i uttaget. Alternativ:

4. Genomströmningsvärmare utan jordad kontakt:

a. Observera att enligt VDE 0700 måste det finnas en allpolig brytanordning med ett kon- taktöppningsgap på ≥3mm per fas. b. Anslut anslutningsledningen via en apparatanslutningsdosa enligt kopplingsschemat. Alternativ:

4. Anslutning till en fast dragen ledning:

a. Observera att enligt VDE 0700 måste det finnas en allpolig brytanordning med ett kon- taktöppningsgap på ≥ 3 mm per fas. b. Den fast dragna ledningen måste uppfylla den minsta tillåtna area som anges i kapitlet ”Tekniska data”. Det maximalt tillåtna tvärsnittet uppgår till 6 mm. c. Öppna genomströmningsvärmarens huv genom att ta bort typskyltsskyddet, skruva ut den husskruv som befinner sig under detta och sedan försiktigt dra av huven. d. Ta bort den förmonterade anslutningsledningen. e. För in den fast dragna anslutningsledningen i värmaren genom hylsan och anslut trådar- na enligt kopplingsschemat. Hylsan måste omsluta ledningen vattentätt. f. Montera huven på värmaren igen. Skyddsledaren måste anslutas!

M 3, M 4 (230 V) M 6 (230 V) M 7 (400 V) Bild 6: ”Kopplingsschema” Installation Slå inte på strömmen än!

1. Öppna armaturens varmvattenkran och vänta tills vattnet rinner ut utan bubblor så att

genomströmningsvärmaren avluftas.

2. Placera det medföljande specialstrålmunstycket i hylsan (M 22/24) på armaturens utlopp

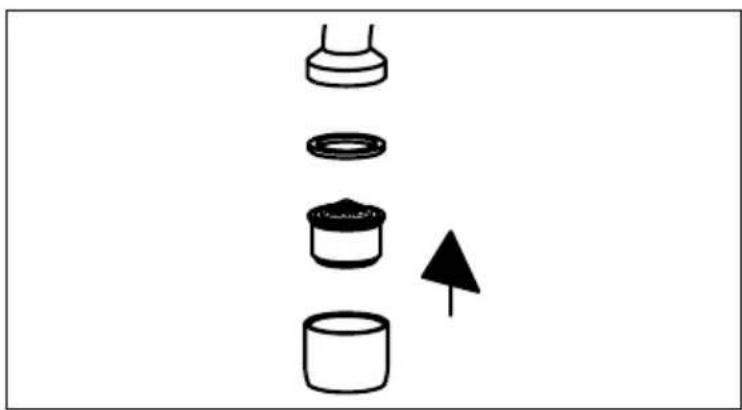

för att få en optimal vattenstråle vid en låg genomströmningsvolym. Bild 7: “Sätta in specialstrålmunstycket“

4. Anpassa eventuellt vattenvolymen om exempelvis temperaturen inte uppnås. Hur detta

görs beskrivs i kapitlet ”Användning”.

5. Förklara genomströmningsvärmarens funktion och hur den används för användaren och

lämna över denna bruksanvisning för information och förvaring.

6. Registrera värmaren i verkstadens kundtjänst med registreringskortet eller gör detta på

Internet på www.clage.de.

2.5 Första idrifttagandet123

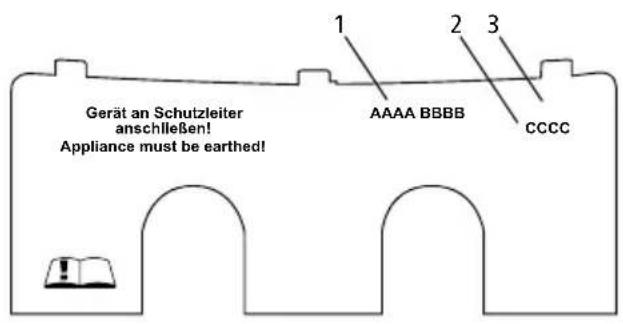

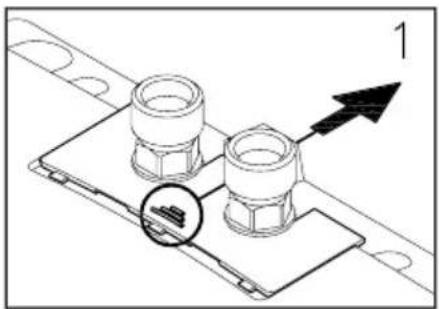

Apparatens typbeteckning (1), apparatens serienummer (2) och artikelnumret (3) är placerade på skyddets undersida. Gerät an Schutzleiter anschließen! Appliance must be earthed! AAAA BBBB CCCC

Under denna blandare befinner sig typskylten och huvskruvarna.

1. Skjut på skyddet på räfflingen i riktning mot vägghållaren.

2. Tryck neråt på de bakre hörnen tills framkanten fälls upp.

3. Dra av skyddet uppåt.

Bild 9: ”Avtagning i skyddet” Så snart varmvattenkranen på armaturen öppnas startar genomströmningsvärmaren automa- tiskt. När armaturen stängs slår apparaten automatiskt ifrån. Användning

3.1 Typskyltskydd124

Får endast utföras av fackman. Avlägsna blandaren, lossa de därunder befintliga huvskruvarna och ta av huven. Maximalt erhållbar temperatur resp. genomströmningsvolym beror på de lokala förutsättning- arna. För att få en komfortabel utloppstemperatur även vid låga kallvattentemperaturer samt en hög genomströmningsvolym vid höga kallvattentemperaturer kan genomströmningen regle- ras med flödesreglerskruven. Reglerriktningen framgår av följande bild:

Rotationsriktning Genomströmningsvolym Temperatur Bild 10: ”Inställning av vattenvolym och temperatur”

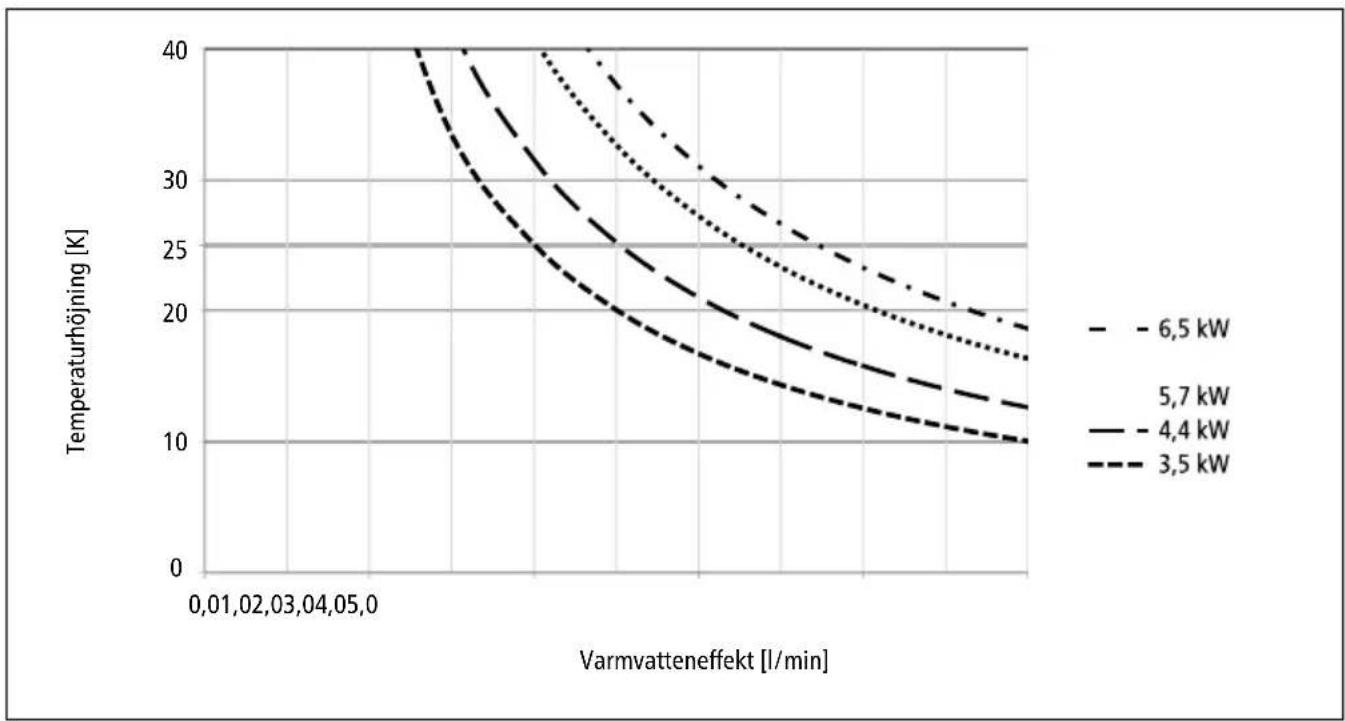

0,0 1,0 2,0 3,0 4,0 5,0 Temperaturhöjning [K]Varmvatteneffekt [l/min] Bild 11: ”Temperaturhöjning och varmvatteneekt” Användning

3.2 Inställning av vattenvolym och temperatur125

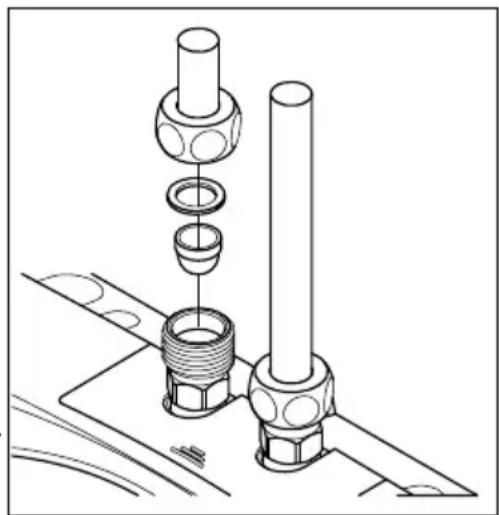

Genomströmningsvärmarens kallvattenanslutning är försedd med en filtersil. Varmvatteneffekten kan försämras på grund av att denna filtersil smutsas ner. Rengöring res- pektive byte görs på följande sätt.

Slå av spänningen på de elektriska ledningarna till genomströmningsvärmaren.

2. Stäng inloppsledningens avstängningskran.

3. Lossa vattenledningen från vatteninloppet.

Vatteninloppet är blåmarkerat och vattenutloppet rödmarkerat under skyddet. När detta görs kan det komma ut vatten.

4. Bänd loss filtersilen från genomströmningsvärmarens

anslutningsstycke och rengör resp. byt ut den.

5. Sätt in den rena filtersilen i anslutningsstycket igen och

anslut vattenledningen till genomströmningsvärmarens vatteninlopp.

6. Lufta av genomströmningsvärmaren enligt beskrivning-

7. Slå på spänningen igen.

Bild 12: ”Byte av filtersilen” Efter varje tömning (t.ex. efter arbeten på vatteninstallationen eller efter reparationer på apparaten) måste genomströmningsvärmaren avluftas på nytt före förnyat idrifttagande.

1. Slå av spänningen på de elektriska ledningarna till genomströmningsvärmaren.

2. Öppna armaturens varmvattenkran och vänta tills vattnet rinner ut utan bubblor så att

genomströmningsvärmaren avluftas.

3. Slå på spänningen igen.

• Använd en fuktig trasa för att rengöra plastytor och sanitetsarmaturer. Använd inte pole- rande rengöringsmedel som innehåller lösningsmedel eller klor.

• För att få ett bra vattenflöde ska strålmunstycket skruvas av och rengöras regelbundet. Låt ett auktoriserat företag kontrollera komponenter på el- och vattensidan vart tredje år så att en problemfri funktion och driftsäkerhet alltid är garanterad. Användning

3.5 Rengöring och skötsel126

4.1 Självhjälp vid problem

Denna tabell hjälper då till med att hitta orsaken till ett eventuellt fel och att avhjälpa det. Problem Möjlig orsak Åtgärd Det kommer inget vatten Vattentillförseln stängd Öppna huvudvattenkranen och hörn- ventilen Mindre vatten än förväntat kommer ut Strålmunstycke saknas Montera specialstrålmunstycket För lågt vattentryck Kontrollera flödesvattentrycket Smuts Avlägsna smuts i filtersilen, i hörnven- tilen/i armaturen/kontrollera i Tekniska Data Värmaren kopplar till och från oönskat Vattentrycket varierar, för låg genomströmning Avlägsna smuts/öka vattentrycket, stäng andra tappställen, stryp hörnventilen mindre Vattnet förblir kallt trots att värmaren kopplar till hörbart Fel i elanslutningen Kontrollera elanslutningen Ingen spänning Kontrollera säkringarna i bostaden Värmespiral defekt Byt värmespiral (fackman) Det hörs inte om appara- ten kopplar till och vattnet förblir kallt Vattenanslutningarna omkastade Kontrollera installationen För lågt flödesvattentryck Kontrollera inställningen av vattenvoly- men (fackman), stryp hörnventilen min- dre, kontrollera vattentrycket Smuts Åtgärda smuts i in- eller utlopp Varmvatten temperaturen varierar Vattentrycket varierar Stabilisera flödesvattentrycket Elektrisk spänning varierar Kontrollera spänningen För låg varmvattentem- peratur För stor genomströmning eller för låg inloppstemperatur Anpassa inställningen av vattenvolymen (fackman) För låg uteffekt Kontrollera spänningsförsörjningen M 6: en värmespiral defekt Byt värmespiral (fackman) Felavhjälpning Om värmarens nätanslutningsledning är skadad måste den bytas av en behörig elektriker för att undvika risker. Den skadade ledningen måste bytas mot en originalanslutningsledning (finns som reservdel). Om värmaren efter detta fortfarande inte fungerar tillfredsställande får du vända dig till Service.127 CLAGE

Zander & Ingeström AB Box 7206 187 13 Täby, Sverige Besöksadress: Tillverkarvägen 11 187 66 Täby, Sverige Switchboard [phone] Fax: [phone] www.zeta.se [e-mail] Felavhjälpning

4.3 Kundtjänstens adress

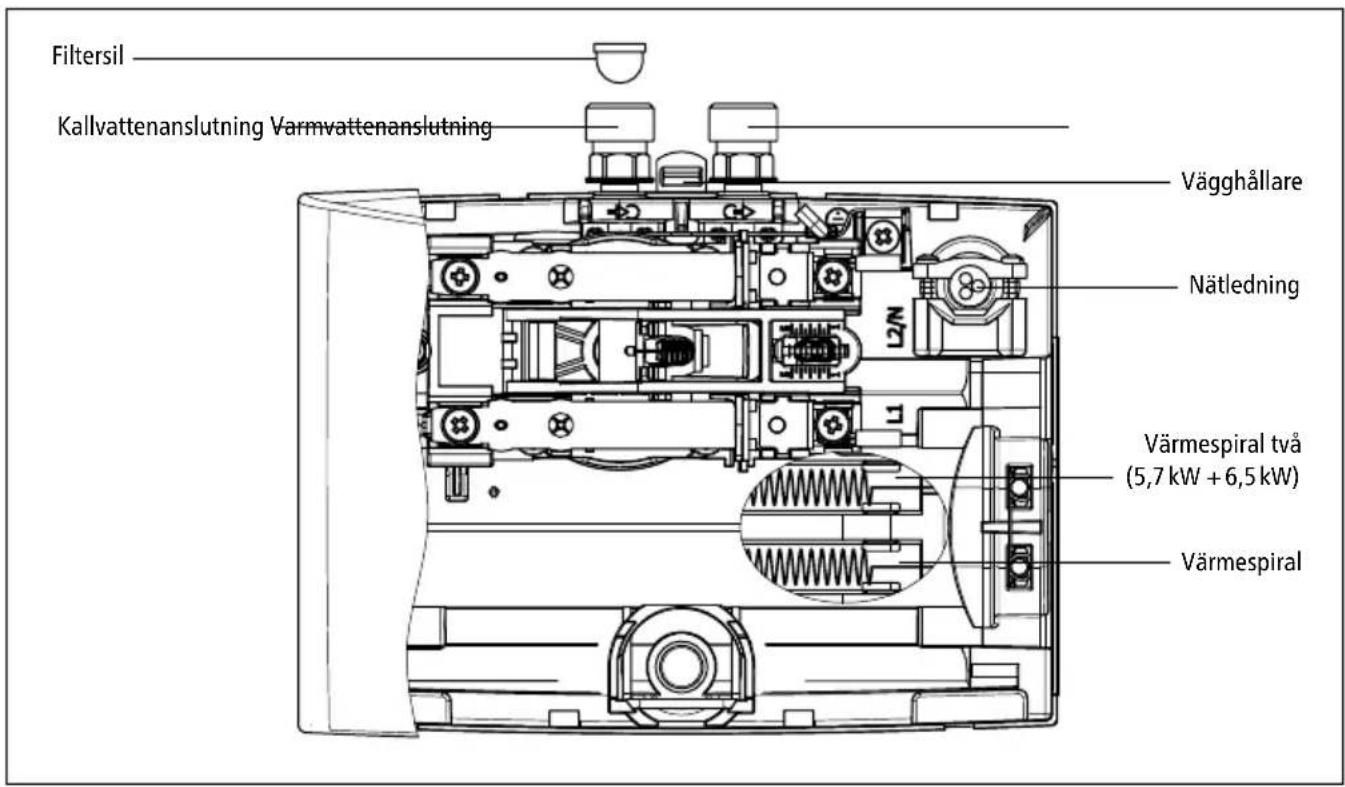

Om ett fel föreligger skickar du iväg apparaten med en felbeskrivning plus inköpskvittot för genomgång och reparation. Värmespiral två (5,7 kW + 6,5 kW) Nätledning Vägghållare Kallvattenanslutning Varmvattenanslutning Värmespiral Filtersil128 M 3..7

Produkten har tillverkats av högvärdiga, återanvändbara material och komponenter. Observera att vid avfallshantering måste elektrisk utrustning avfallshanteras separerat från hushållssoporna när slutet av dess livslängd har uppnåtts. Lämna därför denna värmare till en kommunal återvinningsanläggning som tar emot elektronikskrot. Denna korrekta avfalls- hantering gagnar miljön och förhindrar möjliga skadliga effekter på människa och miljö som skulle kunna uppkomma vid en oriktig hantering av värmaren när dess livslängd är slut. Mer information om närmaste insamlings- eller recyklingställe erhåller du av din kommun. Företagskunder: Ta kontakt med er återförsäljare när ni vill avfallshantera elektronisk utrust- ning. De kan ge er mer information.

Slå av spänningen på de elektriska ledningarna till genomströmningsvärmaren.

2. Stäng inloppsledningens avstängningskran.

3. Lossa den elektriska anslutningen i apparatanslutningsdosan eller också drar du ut den jor-

dade kontakten under förutsättning att värmaren är försedd med en stickkontakt.

4. Lossa vattenledningarna från värmarens anslutningar. När detta görs kan det komma ut

5. Ta bort värmaren från vägghållaren. För att göra detta sticker du in en bred skruvmejsel-

spets till anslag i låsanordningen mellan vattenanslutningsstyckena och trycker låsanord- ningen lätt uppåt. Luta värmaren maximalt 15° framåt och ta bort den uppåt.

6. Skruva av vägghållaren från väggen.

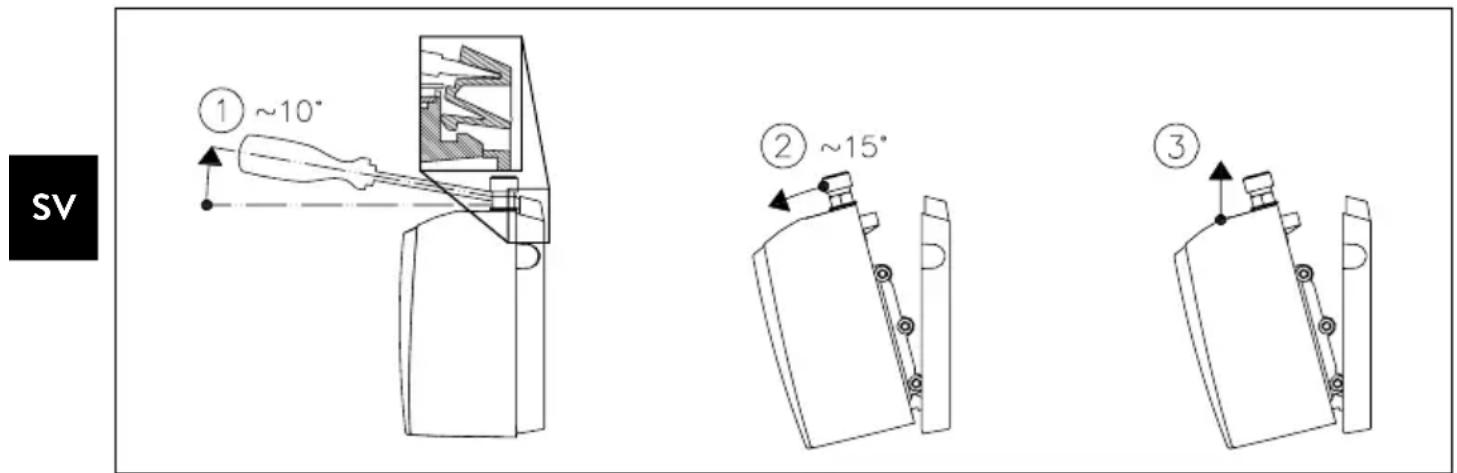

Bild 14: ”Borttagning av värmaren från vägghållaren”

5.2 Miljö och recykling129
