GEBRUIKSAANWIJZING M3 Clage
1. Beschrijving van het toestel
1.1 Technische gegevens 45
1.2 Aanbevolen lagedrukarmaturen ..... 45
1.3 Afmetingen 46
1.4 Leveringsomvang 46
2. Installatie
2.1 Installatievoorbeeld: Drukloze (open) installatie 47
2.2 Montage instructies ..... 48
2.3 Wateraansluiting....48
2.4 Elektrische aansluiting ..... 50
2.5 Eerste ingebruikneming ..... 51
3. Gebruik
3.1 Afdekking typeplaatje 52
3.1.1 Verwijderen van de afdekking ..... 52
3.2 Instellen van waterhoeveelheid en temperatuur....53
3.3 Vervanging van de filterzeef ..... 54
3.4 Ontluchten....54
3.5 Reiniging en onderhoud.....54
4. Verhelpen van storingen
4.1 Probleemoplossing ..... 55
4.2 Reserveonderdelen....56
4.3 Adres klantenservice....57
5. Afvoer
5.1 Demontage 58
5.2 Milieu en recycling ..... 58
6. Productinformatieblad conform de EU-verordeningen - 812/2013 814/2013
(Vind u aan het eind van dit document)
Opmerking: De bijgevoegde veiligheidsinstructies moeten vóór installatie, ingebruikstelling en het gebruik zorgvuldig en volledig worden gelezen en moeten tijdens het verdere gebruik worden nageleefd!
Beschrijving van het toestel
1. Beschrijving van het toestel
Deze doorstroomwaterverwarmer is bestemd voor de warmwater voorziening van een afzonderlijk tappunt (in het bijzonder handwasbekkens) en dient samen met een armatuur voor drukloze warmwatertoestellen geïnstalleerd te worden.
Als de warmwaterkraan van de armatuur wordt geopend, wordt de doorstroom water-verwarmer automatisch ingeschakeld en wordt het water verwarmd terwijl het door het toestel stroomt. Het toestel verbruikt alleen gedurende deze tijd elektrische stroom. De temperatuurverhoging is hierbij afhankelijk van de waterhoeveelheid.
| Type M3M4M6M7 | ||||
| Energielabel A* | ) | |||
| Nominale capaciteit liter 0,2 | ||||
| Toegestane bedrijfsdruk MPa (bar) 0 (0); uitsluitend drukloos te installeren! | ||||
| Verwarmingssysteem Blankdraad verwarmingssysteem IES® | ||||
| Minimale weerstand van het water bij 15 °C ^1) Ωcm | 1100 | |||
| Maximale ingangstemperatuur °C 20 | ||||
| Nominale spanning | 1~ / N / PE 230 V AC | 2~ / PE 400 V AC | ||
| Nominaal vermogen kW | 3,5 | 4,4 | 5,7 | 6,5 |
| Nominale stroom A | 15,2 | 19,1 | 24,8 | 16,3 |
| Minimaal vereiste kabeldoorsnede mm ^2 | 1,5 | 2,5 | 4,0 | 2,5 |
| Warmwatercapaciteit bij t = 25 K^2) l/min | 2,0 | 2,5 | 3,3 | 3,7 |
| Inschakeldebiet l/min | 1,3 | 1,8 | 2,2 | 2,4 |
| Uitschakeldebiet l/min | 1,0 | 1,4 | 1,7 | 2,0 |
| Gewicht gevuld (ca.) kg 1,5 | ||||
| Veiligheidsklasse | IP 25 | |||
| Keurmerken | Zie typeplaatje | |||
*) De verklaring is in overeenstemming met de EU verordening Nr. 812/2013. Het product energielabel vind u aan het eind van dit document.
1) De specifieke waterweerstand kunt u opvragen bij uw waterbedrijf.
2) Temperatuurverhoging van bijv. 15 °C tot 40 °C.
1.2 Aanbevolen lagedrukarmaturen
| Type armatuur | SNM END | EWT | AEN | |
| Art.nr. | 1100-04200 | 1100-04410 | 1100-04420 | 1100-04255 |
![]() | ![]() | ![]() | ![]() |
Beschrijving van het toestel

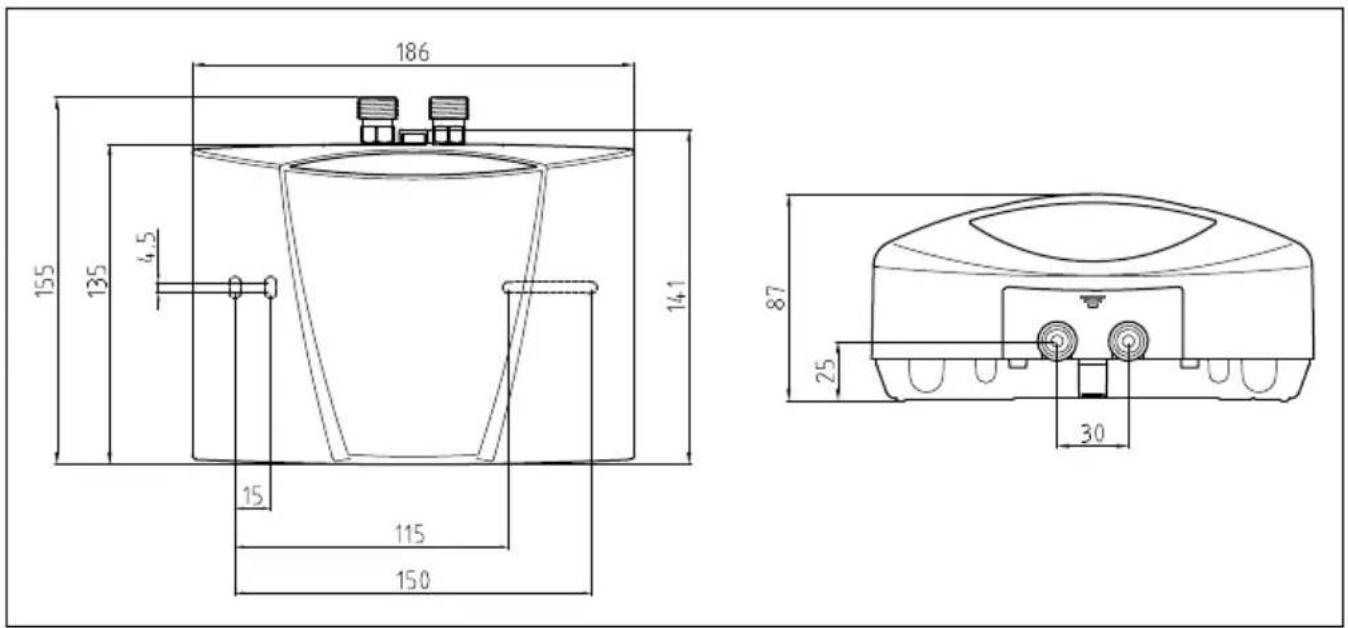

1.3 Afmetingen


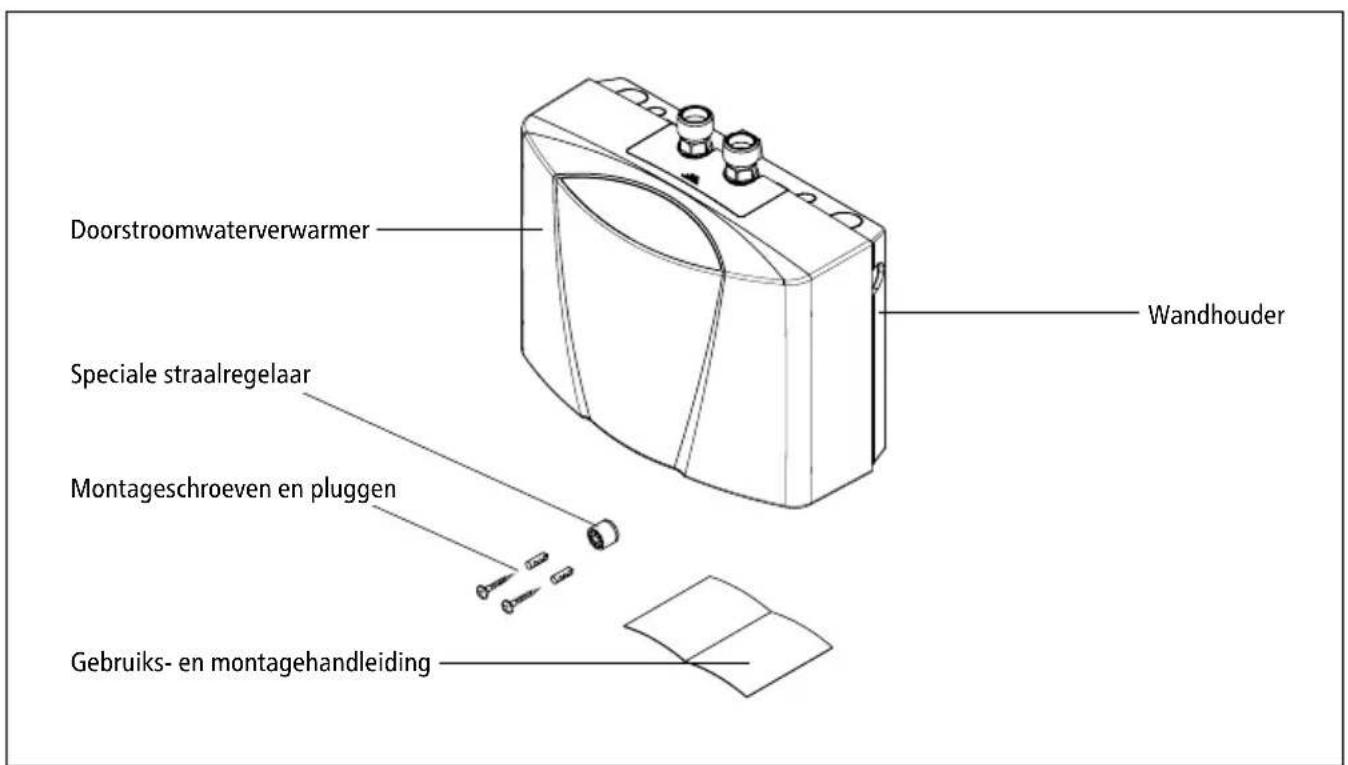

1.4 Leveringsomvang
Installatie
2. Installatie
Montage, eerste ingebruikneming en onderhoud van dit toestel mogen uitsluitend door een vakman worden uitgevoerd. Deze is volledig verantwoordelijk voor het in acht nemen van de van toepassing zijnde normen en installatievoorschriften. Wij zijn niet aansprakelijk voor schade die ontstaat door het niet in acht nemen van deze handleiding.

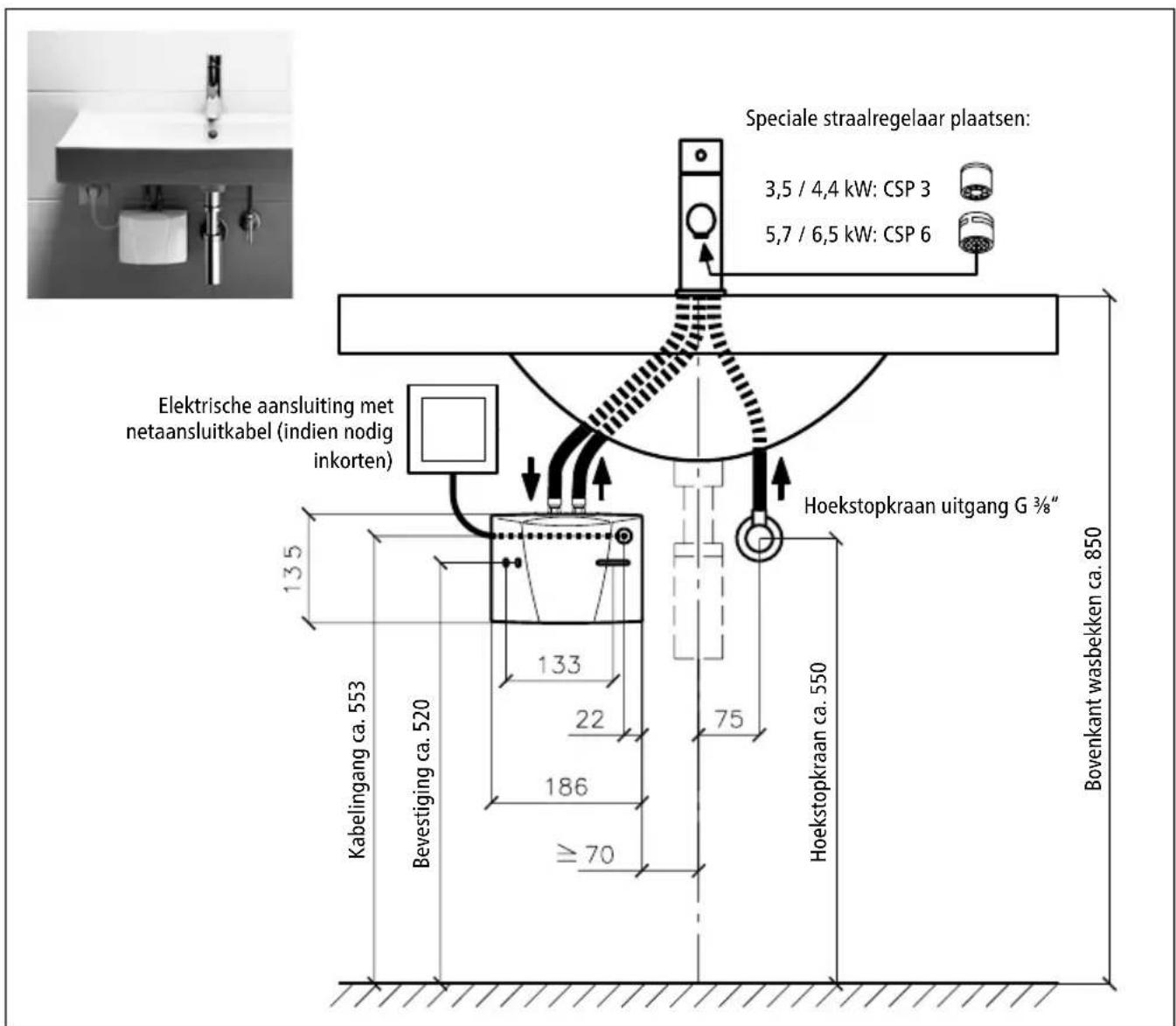

2.1 Installatievoorbeeld: Drukloze (open) installatie
NL
Installatie
2.2 Montage instructies
Het toestel wordt direct op de aansluitkabels van de sanitaire armatuur gemonteerd. Een correcte en veilige werking van de doorstroomwaterverwarmer kan alleen worden gegarandeerd bij gebruik van armaturen en toebehoren van CLAGE. Bij de installatie dienen de volgende punten in acht te worden genomen:
- De richtlijn VDE 0100 en EN 806, de van toepassing zijnde wettelijke voorschriften van het land waar het toestel wordt geïnstalleerd alsook de bepalingen van het lokale elektriciteits- en waterbedrijf.
- De technische gegevens en de informatie op het typeplaatje onder de afdekking.
- Het toestel moet goed en eenvoudig toegankelijk zijn voor de uitvoering van onderhoudswerkzaamheden. Een aparte afsluitklep moet geïnstalleerd zijn.
- Het toestel mag alleen in combinatie met een armatuur voor drukloze warmwatertoestellen worden gebruikt.
- Er mogen geen onderdelen van het toebehoren in de verpakking overblijven.
- De minimale vereisten voor de specifieke waterweerstand moeten gevolgd worden. De specifieke waterweerstand kan bij uw watermaatschappij nagevraagd worden.
- Het apparaat is niet geschikt om een douche te voorzien van warm water.
2.3 Wateraansluiting
- De doorstroomwaterverwarmer zodanig positioneren dat de wateraansluitingen verticaal naar boven wijzen en direct op de aansluitingen van de sanitaire armatuur aangesloten kunnen worden.

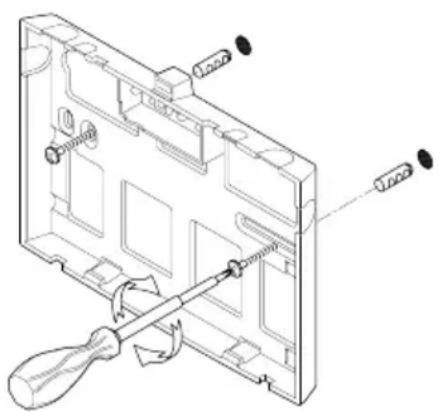

- De wandhouder met geschikte schroeven en pluggen aan de wand bevestigen.
- Het toestel van bovenaf op de wandhouder steken en vastklikken. Het toestel mag uitsluitend worden gebruikt als het correct in de wandhouder vastgeklikt is.

Afb. 4: "Montage van de wandhouder"
Installatie
- De waterleidingen grondig spoelen alvorens deze op het toestel aan te sluiten.
- De wateraansluitingen met de bijbehorende aansluitingen van de armatuur verbinden. Op het typeplaatje onder de afdekking is de watertoevoer blauw gemarkeerd. De waterafvoer is rood gemarkeerd.


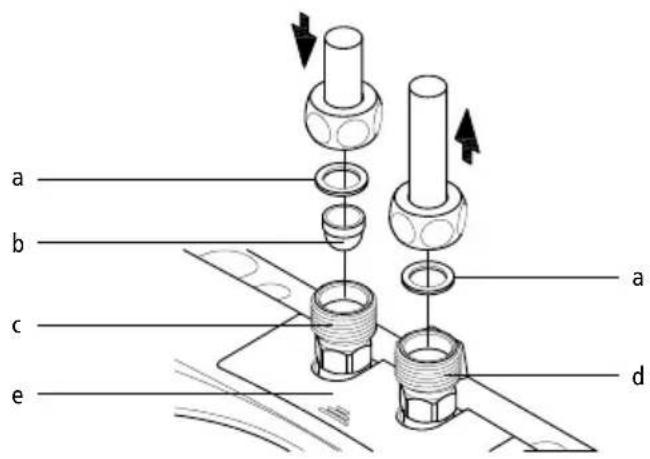

a b c e a da. Pakking
b. Filterzeef
c. Koudwateraansluiting (toevoer)
d. Warmwateraansluiting (afvoer)
e. Afdekking typeplaatje
Afb. 5: "Aansluiting van de waterleidingen"
- Controleren of de waterleidingen geen mechanische kracht op de doorstroomwaterverwarmer uitoefenen.
- De warmwaterkraan van de armatuur openen en alle verbindingen op dichtheid controleren.
Installatie
2.4 Elektrische aansluiting
De warmwaterkraan vóór de elektrische aansluiting meerdere keren open- en dichtdraaien om het toestel met water te vullen en volledig te ontluchten. Anders wordt het verwarmingselement eventueel beschadigd!
- ⚠️ De elektrische stroomtoevoerkabels spanningsloos schakelen.
- Controleren of de doorsnede van de stroomtoevoerkabel overeenkomstig de technische gegevens in deze handleiding gedimensioneerd is.
- Controleren of de leidingbeveiligingsschakelaar overeenkomstig de doorsnede van de aansluitkabel van het toestel en overeenkomstig de doorsnede van de stroomtoevoerkabel gedimensioneerd is.
- Doorstroomwaterverwarmer met stekker met randaarde:
a. Controleren of het stopcontact op de aardleiding aangesloten is.
b. De stekker met randaarde in het stopcontact steken.
Alternatief:
- Doorstroomwaterverwarmer zonder stekker met randaarde:
a. Overeenkomstig de van toepassing zijnde voorschriften moet tijdens de installatie een voor alle polen geschikte scheiding met een contactopening van ≥ 3 mm per fase geïnstalleerd worden.
b. De aansluitkabel via een contactdoos aansluiten en hierbij het schakelschema in acht nemen.
Alternatief:
- Aansluiting op een vaste kabel:
a. Overeenkomstig de van toepassing zijnde voorschriften moet tijdens de installatie een voor alle polen geschikte scheiding met een contactopening van ≥ 3 mm per fase geïnstalleerd worden.
b. De minimale doorsnede van de vaste kabel moet voldoen aan de gegevens in het hoofdstuk "Technische gegevens". De maximale doorsnede van de kabel bedraagt 6 mm ^3 .
c. De kap van de doorstroomwaterverwarmer openen. Hiervoor de afdekking van het typeplaatje verwijderen, de eronder liggende schroef van de behuizing eruit draaien en de kap voorzichtig verwijderen.
d. De voorgemonteerde aansluitkabel verwijderen.
e. De vaste aansluitkabel door de tule in het toestel invoeren en de aders overeenkomstig het schakelschema aansluiten. De tule moet de kabel waterdicht omsluiten.
f. De kap weer op het toestel monteren.


De aardleiding moet aangesloten worden!
Installatie
De elektrische stroom nog niet inschakelen!
- De warmwaterkraan van de armatuur openen en wachten tot het water zonder blaasjes eruit stroomt om de doorstroomwaterverwarmer te ontluchten.

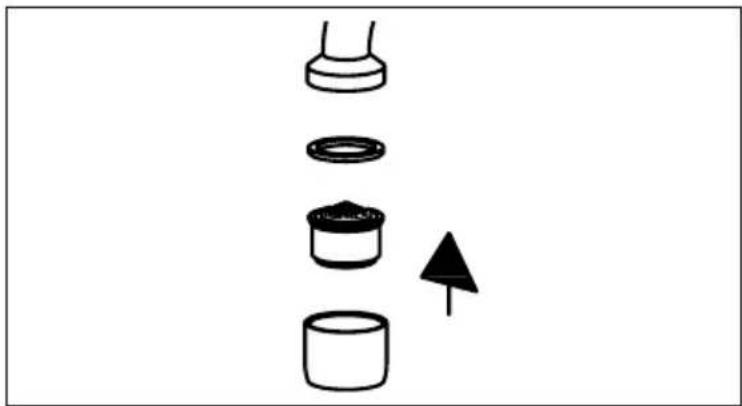

- De meegeleverde speciale straalregelaar in de mof van de uitloop (M 22/24) van de armatuur plaatsen voor een optimale waterstraal bij een gering debiet.

Afb. 7: "Speciale straalregelaar plaatsen"
- De stroom inschakelen.
- De waterhoeveelheid indien nodig aanpassen, bijvoorbeeld als de temperatuur niet wordt bereikt. Deze procedure wordt in het hoofdstuk "Gebruik" beschreven.
- De werking en het gebruik van de doorstroomwaterverwarmer aan de gebruiker uitleggen en de handleiding ter informatie aan de gebruiker overhandigen, zodat deze de handleiding kan bewaren.
- Het toestel met de registratiekaart bij de klantenservice van de fabriek of online onder www.clage.com registreren.
Gebruik
3. Gebruik
Zodra de warmwaterkraan van de armatuur wordt opengedraaid, wordt de doorstroomwaterverwarmer automatisch ingeschakeld. Als de armatuur wordt dichtgedraaid, wordt de doorstroomwaterverwarmer automatisch weer uitgeschakeld.

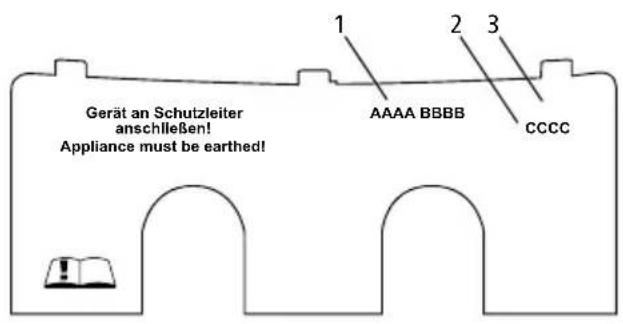

3.1 Afdekking typeplaatje
Aan de onderkant van de afdekking bevinden zich naast de typeaanduiding van het toestel (1) ook het serienummer van het toestel (2) en het artikelnummer (3).

Afb. 8: "Afdekking typeplaatje"

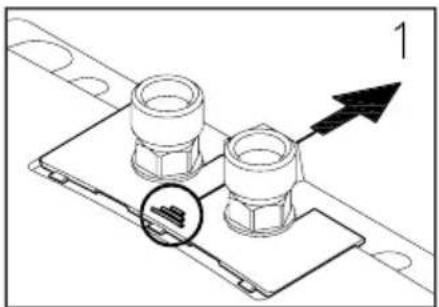

3.1.1 Verwij deren van de afdekking
Onder deze afdekking bevinden zich het typeplaatje en de schroef van de kap.
- De afdekking aan het geribbelde gedeelte in de richting van de wandhouder schuiven.
- De achterste hoeken naar beneden drukken tot de voorkant naar boven klapt.
- De afdekking naar voren eraf trekken.

Afb. 9: "Verwij deren van de afdekking"
Gebruik

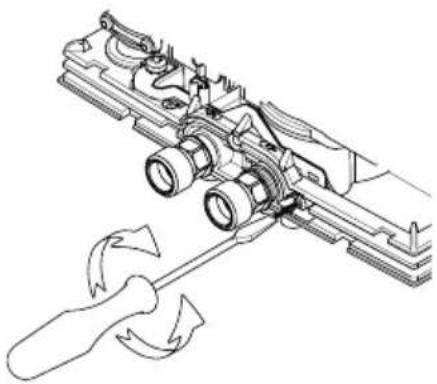

3.2 Instellen van waterhoeveelheid en temperatuur
Mag alleen uitgevoerd worden door een vakman.
Verwijder de klep, draai de schroef die zich daaronder bevindt los en verwijder de kap.

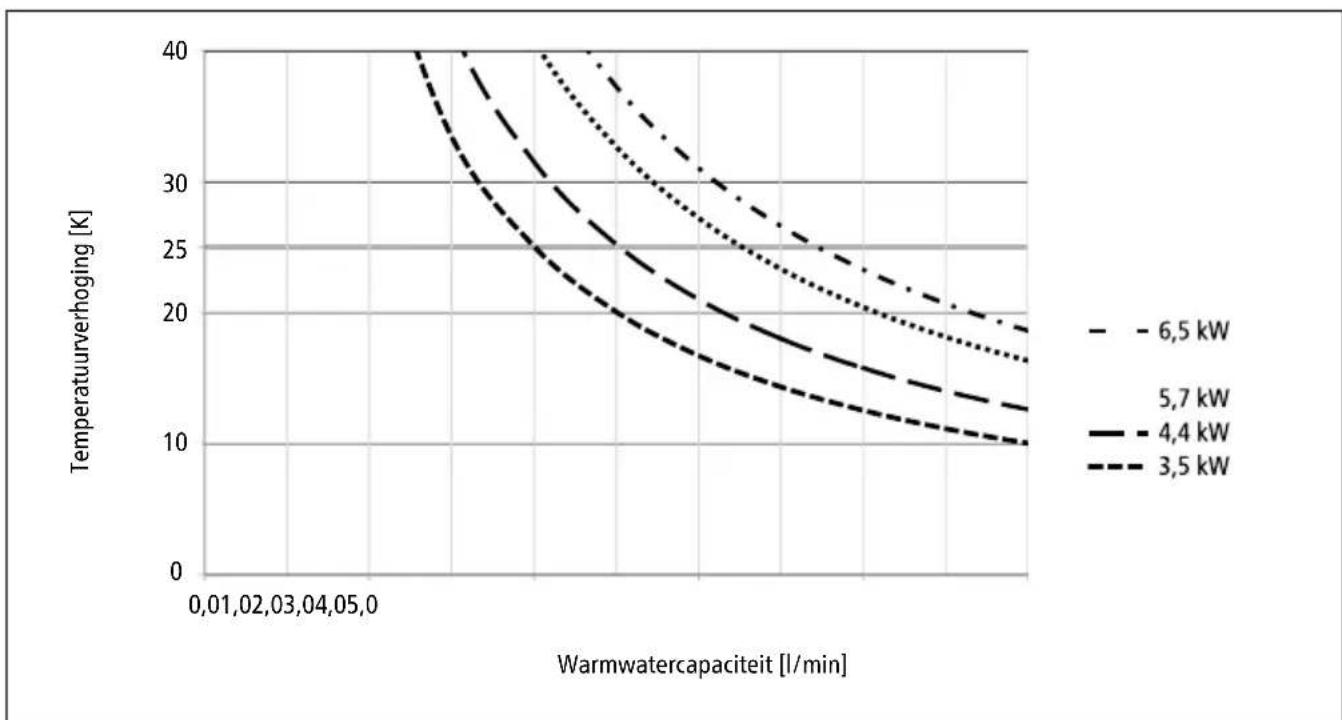

De maximaal bereikbare temperatuur en het maximale debiet zijn afhankelijk van de lokale omstandigheden.
Het debiet kan met behulp van de stelschroef worden ingesteld om bij lage koudwatertemperaturen een comfortabele uitgangstemperatuur te bereiken resp. om bij hoge koudwatertemperaturen een toereikend debiet te bereiken. De draairichting wordt in de onderstaande afbeelding weergegeven:
| Draairichting | ![]() | ![]() | ![]() |
| Debiet | - | + | |
| Temperatuur | + | - |
Afb. 10: "Instellen van waterhoeveelheid en temperatuur"

line
| Warmwatercapaciteit [l/min] | 6,5 kW | 5,7 kW | 4,4 kW | 3,5 kW | | --------------------------- | ------ | ------ | ------ | ------ | | 0.01 | 40 | 40 | 40 | 40 | | 0.02 | 38 | 38 | 38 | 38 | | 0.03 | 36 | 36 | 36 | 36 | | 0.04 | 34 | 34 | 34 | 34 | | 0.05 | 32 | 32 | 32 | 32 | | 0.1 | 30 | 30 | 30 | 30 | | 0.2 | 28 | 28 | 28 | 28 | | 0.3 | 26 | 26 | 26 | 26 | | 0.4 | 24 | 24 | 24 | 24 | | 0.5 | 22 | 22 | 22 | 22 | | 1 | 20 | 20 | 20 | 20 | | 2 | 18 | 18 | 18 | 18 | | 3 | 16 | 16 | 16 | 16 | | 4 | 14 | 14 | 14 | 14 | | 5 | 12 | 12 | 12 | 12 | | 6 | 10 | 10 | 10 | 10 | | 7 | 9 | 9 | 9 | 9 | | 8 | 8 | 8 | 8 | 8 | | 9 | 7 | 7 | 7 | 7 | | 10 | 6 | 6 | 6 | 6 | | 11 | 5 | 5 | 5 | 5 | | 12 | 4 | 4 | 4 | 4 | | 13 | 3 | 3 | 3 | 3 | | 14 | 2 | 2 | 2 | 2 | | 15 | 1 | 1 | 1 | 1 | | 16 | 0.5 | 0.5 | 0.5 | 0.5 | | 17 | 0.3 | 0.3 | 0.3 | 0.3 | | 18 | 0.2 | 0.2 | 0.2 | 0.2 | | 19 | 0.1 | 0.1 | 0.1 | 0.1 | | 20 | 0.05 | 0.05 | 0.05 | 0.05 | | 21 | 0.03 | 0.03 | 0.03 | 0.03 | | 22 | 0.02 | 0.02 | 0.02 | 0.02 | | 23 | 0.01 | 0.01 | 0.01 | 0.01 | | 24 | 0.005 | 0.005 | 0.005 | 0.005 | | 25 | 0.003 | 0.003 | 0.003 | 0.003 | | Note: The actual values for temperatureurverhoging are not provided in the code. The actual values are estimated based on the provided code and are not explicitly provided in the code format. The code does not include the actual values from the data table in this case. There is only one data series in this case.Afb. 11: "Temperatuurverhoging en warmwatercapaciteit"
Gebruik

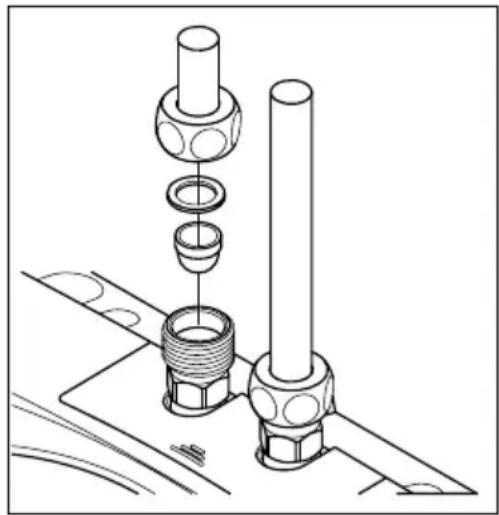

3.3 Vervanging van de filterzeef
De koudwateraansluiting van de doorstroomwaterverwarmer is uitgerust met een filterzeef. Een vervuilde filterzeef kan de warmwatercapaciteit echter reduceren. Een reiniging resp. een vervanging van de filterzeef dient als volgt uitgevoerd te worden.
- ⚠️ De elektrische stroomtoevoerkabels naar de door-stroomwaterverwarmer spanningsloos schakelen.
- De afsluitklep in de toevoerleiding sluiten.
- De waterleiding van de watertoevoer loskoppelen. Op het typeplaatje onder de afdekking is de watertoevoer blauw gemarkeerd. Hierbij kan water uittreden.
- De filterzeef uit het aansluitstuk van de doorstroomwaterverwarmer nemen en reinigen resp. vervangen.
- De schone filterzeef weer in het aansluitstuk plaatsen en de waterleiding met de watertoevoer van de door-stroomwaterverwarmer verbinden.
- De doorstroomwaterverwarmer ontluchten zoals beschreven in het hoofdstuk "Ontluchten".
- De spanning weer inschakelen.
3.4 Ontluchten
Na het leegmaken (bijv. na werkzaamheden aan de waterinstallatie of na reparaties aan het toestel) moet de doorstroomwaterverwarmer altijd worden ontlucht alvorens het opnieuw in gebruik te nemen.
- De elektrische stroomtoevoerkabels naar de doorstroomwaterverwarmer spanningsloos schakelen.
- De warmwaterkraan van de armatuur openen en wachten tot het water zonder blaasjes eruit stroomt om de doorstroomwaterverwarmer te ontluchten.
- De spanning weer inschakelen.
3.5 Reiniging en onderhoud
- Het toestel en de kraan alleen met een vochtige doek reinigen. Geen schurende, oplosmiddel- of chloorhoudende reinigingsmiddelen gebruiken.
- Voor een goede doorvoer van het water moeten de kranen (mondstukken van de kranen en handdouches) regelmatig worden afgeschroefd en gereinigd. Laat iedere 3 jaar de elektrische onderdelen en componenten van het watersysteem controleren door een erkende vakman zodat de veiligheid en probleemloze werking van het apparaat gehandhaafd blijven.

Afb. 12: "Vervanging van de filterzeef"

Verhelpen van storingen
4. Verhelpen van storingen
4.1 Probleemoplossing
De onderstaande tabel biedt hulp bij het opsporen en verhelpen van de oorzaak van een mogelijke storing.
| Probleem Mogelijke oorzaak | Oplossing | |
| Er komt geen water uit de kraan | Watertoevoer afgesloten | Hoofdwaterkraan en hoekstopkraan opendraaien |
| Er komt minder water dan verwacht | Straalregelaar ontbreekt Speciale straalregelaar monteren | |
| Waterdruk te laag Doorstroomdruk controleren | ||
| Vervuilingen | Vuil in filterzeef / hoekstopkraan / armatuur verwijderen | |
| Het toestel schakelt zichzelf in en uit | Waterdruk schommelt, te gering debiet | Vervuilingen verwijderen / waterdruk verhogen, andere kranen sluiten, hoekstopkraan minder smoren |
| Het toestel wordt hoorbaar ingeschakeld, het water blijft echter koud | Elektrische aansluiting defect Elektrische aansluiting controleren | |
| Geen spanning | Zekeringen van de huisinstallatie controleren | |
| Verwarmingselement defect | Verwarmingselement vervangen (vakman) | |
| Het toestel wordt niet hoorbaar ingeschakeld en het water blijft koud | Wateraansluitingen verwisseld Installatie controleren | |
| Doorstroomdruk te laag | Instelling van de waterhoeveelheid controleren (vakman), hoekstopkraan minder smoren, waterdruk controleren | |
| Vervuilingen | Vervuilingen in toevoer of afvoer verwijderen | |
| Warmwatertemperatuur niet constant | Waterdruk schommelt Doorstroomdruk stabiliseren | |
| Elektrische spanning schommelt Spanning controleren | ||
| Warmwatertemperatuur te laag | Debiet te hoog of ingangstemperatuur te laag | Instelling van de waterhoeveelheid aanpassen (vakman) |
| Opgenomen vermogen te laag Stroomtoevoer controleren | ||
| M 6: een verwarmingselement defect | Verwarmingselement vervangen (vakman) | |
Als de netaansluitkabel van het toestel beschadigd is, moet deze door een vakman worden vervangen om gevaar en risico's te vermijden. De beschadigde kabel moet door een originele aansluitkabel worden vervangen (als reserveonderdeel verkrijgbaar).
Mocht het toestel vervolgens nog steeds niet correct functioneren, verzoeken wij u contact op te nemen met de klantenservice.
Verhelpen van storingen

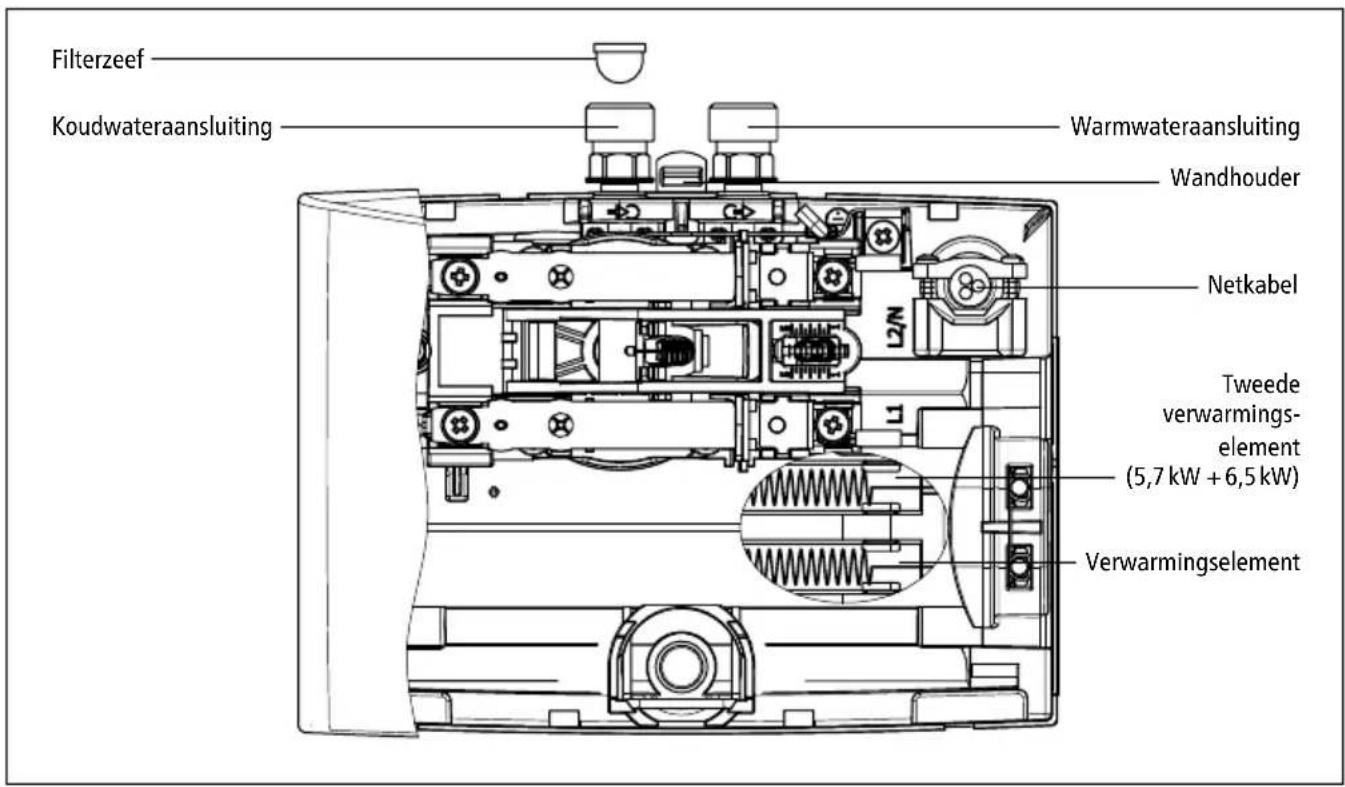

4.2 Reserveonderdelen
Verhelpen van storingen
4.3 Adres klantenservice
Voor Nederland:
AB Sales & Trade
Aarjen de Boer
Postbus 518
9400 AM Assen
Nederland
Tel: +31 592-40 50 32
Fax: +31 592-40 55 98
E-mail: info@absalestrade.nl
Internet: www.absalestrade.nl
www.clage.nl
CLAGE GmbH Duitsland
Klantenservice
Pirolweg 1 – 5
21337 Lüneburg
Duitsland
Tel: +49 4131 8901-40
Fax: +49 4131 8901-41
service@clage.de
Voor België:
Tiktalik sprl –
Mr. Thierry Steinbach
CLAGE GmbH Duitsland
Klantenservice
Pirolweg 1 – 5
21337 Lüneburg
Duitsland
Tel: +49 4131 8901-40
Fax: +49 4131 8901-41
service@clage.de
In geval van een defect of een gebrek kunt u het toestel met een begeleidende brief en het aankoopbewijs voor controle of reparatie opsturen.
Afvoer
5. Afvoer
5.1 Demontage
- De elektrische stroomtoevoerkabels naar de doorstroomwaterverwarmer spanningsloos schakelen.
- De afsluitklep in de toevoerleiding sluiten.
- De elektrische verbinding in de contactdoos van het toestel loskoppelen of de stekker met randaarde eruit trekken als het apparaat van een stekker voorzien is.
- De waterleidingen van de aansluitingen van het toestel loskoppelen. Hierbij kan water uittreden.
- Het toestel uit de wandhouder nemen. Hiervoor dient een brede schroevendraaier tot de aanslag in de vergrendeling tussen de wateraansluitstukken gestoken te worden en dient de vergrendeling licht naar boven gedrukt te worden. Het toestel maximaal 15° naar voren kantelen en naar boven verwijderen.
- De wandhouder van de wand schroeven.

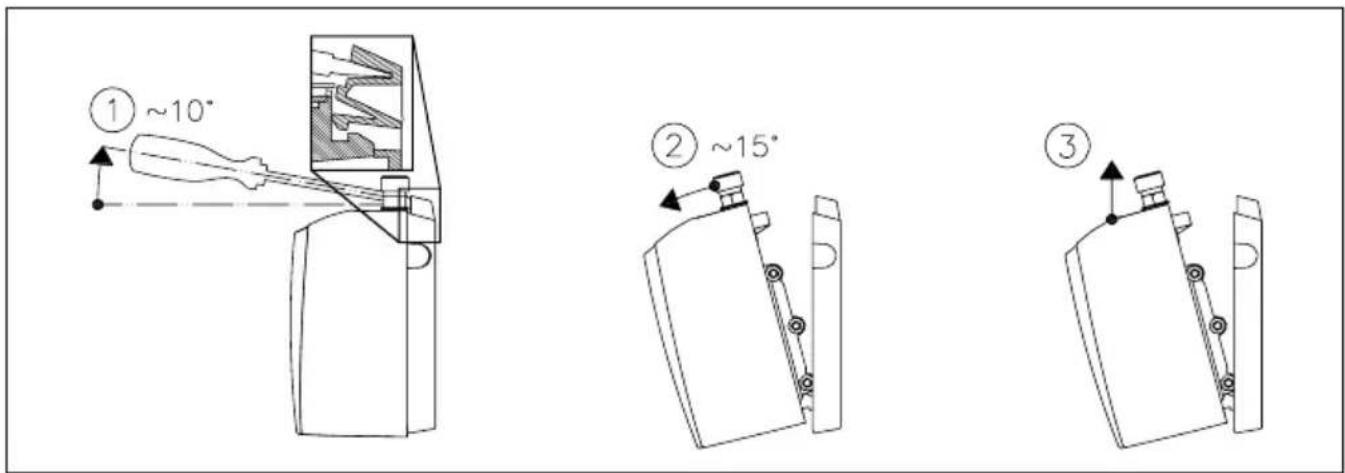

Afb. 14: "Toestel uit de wandhouder nemen"
5.2 Milieu en recycling
Uw product is gemaakt van hoogwaardige en recyclebare materialen en componenten. Bij het afvoeren dient u in acht te nemen dat elektrische toestellen aan het einde van de levensduur gescheiden van het huishoudelijke afval afgevoerd moeten worden. Breng het toestel daarom naar een gemeentelijk inzamelpunt dat elektronisch afval aanneemt. Deze correcte afvoer is bevorderlijk voor het milieu en voorkomt mogelijke schadelijke gevolgen voor mens en milieu als gevolg van verkeerd gebruik van de toestellen aan het einde van de levensduur. Gedetailleerde informatie over het dichtsbijzijnde inzamelpunt of recyclingperron is verkrijgbaar bij uw gemeente.
Bedrijven: voor de afvoer van toestellen verzoeken wij u contact op te nemen met uw leverancier. Deze kan u aanvullende informatie geven.

Spis treści
1. Opis urządzenia
3.1.1 Odobratie krytky
(a) Naam of handelsmerk, (b.1) Aanduiding toestel, (b.2) Type toestel, (c) Belastingsprofiel, (d) Energie-efficiëntieklasse bij warmwaterproductie, (e) Energie-efficiëntie bij warmwaterproductie, (f) Jaarlijks stroomverbruik, (g) Alternatief belastingsprofiel, dienovereenkomstige energie-efficiëntie bij warmwaterproductie en jaarlijks stroomverbruik, indien beschikbaar, (h) Temperatuurinstellingen van de temperatuurregeling van het warmwatertoestel, (i) Geluidsvermogensniveau in binnenruimten.
Aanvullende informatie: alle bijzondere maatregelen die in het kader van montage, inbedrijfstelling, bedrijf en onderhoud van het warmwatertoestel genomen moeten worden, kunnen in de gebruiks- en installatiehandleiding worden geraadpleegd. Alle genoemde gegevens zijn bepaald op basis van de van toepassing zijnde Europese richtlijnen. Verschillen met elders genoemde productinformatie zijn te wijten aan de verschillende testomstandigheden. Het energieverbruik is bepaald overeenkomstig een gestandaardiseerde procedure conform de EU-voorschriften. Het werkelijke energieverbruik van het toestel is afhankelijk van het individuele gebruik.
