Caractéristique	Détails
Type d'appareil	Autoradio Bluetooth
Connectivité	Bluetooth, USB, AUX
Puissance de sortie	4 x 50 W
Formats audio supportés	MP3, WMA
Écran	Affichage LCD
Fonctionnalités supplémentaires	Radio FM/AM, égaliseur audio
Installation	Montage standard 1 DIN
Entretien	Nettoyage régulier de l'écran et des connecteurs
Sécurité	Protection contre les surcharges et court-circuits
Garantie	Vérifier auprès du revendeur

FOIRE AUX QUESTIONS - BPA 1123 BT BLAUPUNKT

Comment coupler mon smartphone avec l'autoradio BLAUPUNKT BPA 1123 BT ?

Pour coupler votre smartphone, activez le Bluetooth sur votre téléphone et mettez l'autoradio en mode Bluetooth. Recherchez le dispositif dans les paramètres Bluetooth de votre téléphone et sélectionnez 'BLAUPUNKT BPA 1123 BT' pour établir la connexion.

Pourquoi le son est-il faible sur mon BLAUPUNKT BPA 1123 BT ?

Vérifiez le volume de l'autoradio et de votre source audio (smartphone, clé USB, etc.). Assurez-vous également que les haut-parleurs sont correctement connectés et non endommagés.

Comment réinitialiser l'autoradio BLAUPUNKT BPA 1123 BT ?

Pour réinitialiser l'autoradio, appuyez simultanément sur les boutons 'Power' et 'Volume+' pendant environ 5 secondes jusqu'à ce que l'écran s'éteigne, puis relâchez les boutons.

L'autoradio ne lit pas ma clé USB, que faire ?

Assurez-vous que la clé USB est formatée en FAT32. Vérifiez également que les fichiers audio sont compatibles avec l'autoradio, tels que MP3 ou WAV.

Comment changer la langue de l'interface de l'autoradio ?

Accédez au menu 'Settings' de l'autoradio, puis à 'Language'. Sélectionnez la langue de votre choix parmi les options disponibles.

L'autoradio ne s'allume pas, que faire ?

Vérifiez les connexions d'alimentation de l'autoradio. Assurez-vous qu'il est correctement branché à la batterie et que le fusible n'est pas grillé.

Comment mettre à jour le firmware de mon BLAUPUNKT BPA 1123 BT ?

Visitez le site Web de BLAUPUNKT pour télécharger la dernière version du firmware sur une clé USB. Ensuite, insérez la clé dans l'autoradio, accédez au menu 'Settings' et sélectionnez 'Firmware Update'.

Est-il possible de connecter plusieurs appareils Bluetooth à l'autoradio ?

Non, le BLAUPUNKT BPA 1123 BT ne peut connecter qu'un seul appareil Bluetooth à la fois. Pour connecter un nouvel appareil, vous devez déconnecter le précédent.

Quelles sont les dimensions de l'autoradio BLAUPUNKT BPA 1123 BT ?

Les dimensions de l'autoradio sont de 18 cm de largeur, 10 cm de hauteur et 5 cm de profondeur.

Comment régler les stations de radio sur mon BLAUPUNKT BPA 1123 BT ?

Utilisez le bouton 'Tune' pour rechercher les stations de radio disponibles. Une fois que vous avez trouvé une station, appuyez sur le bouton 'Preset' pour l'enregistrer.

MODE D'EMPLOI BPA 1123 BT BLAUPUNKT

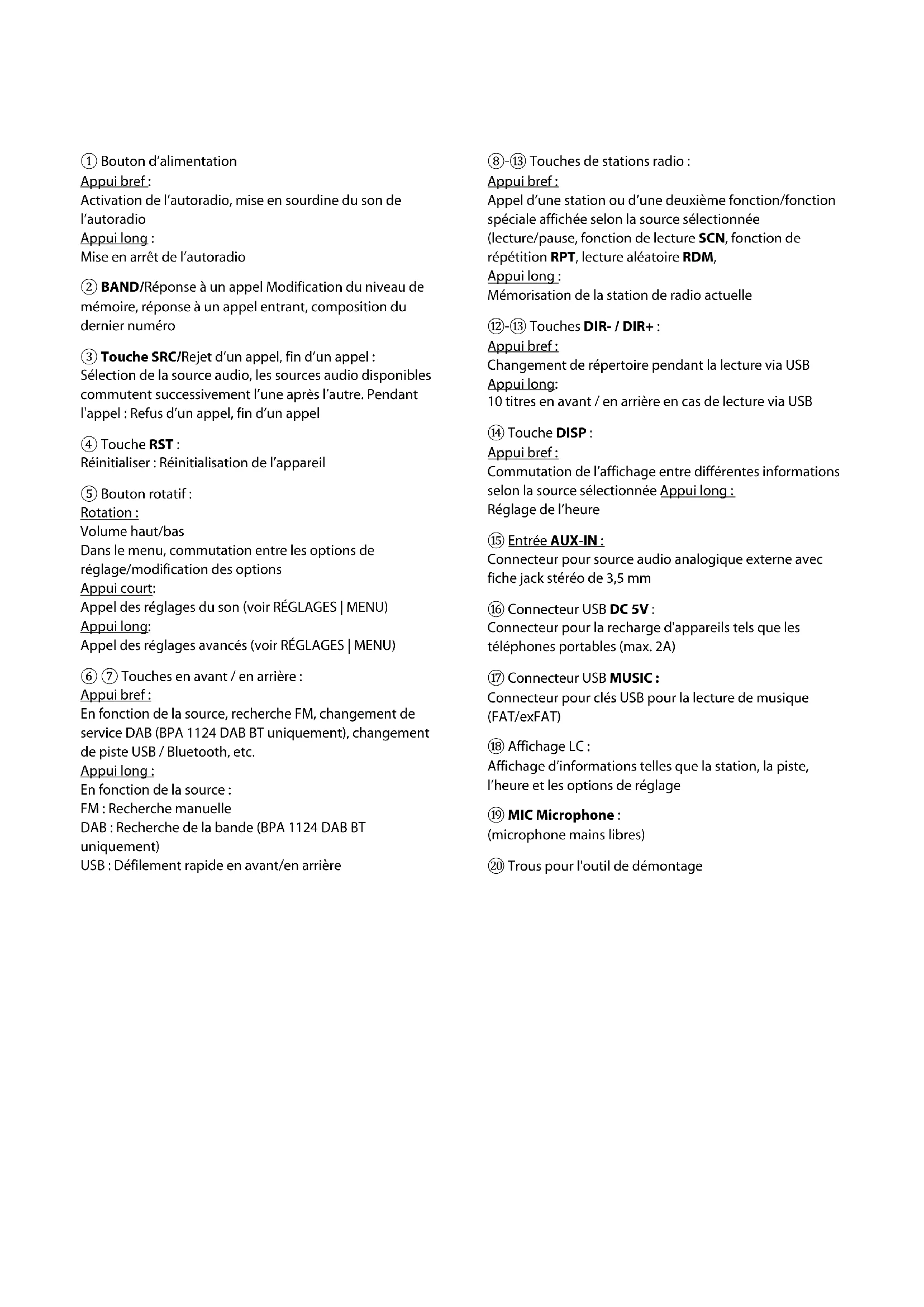

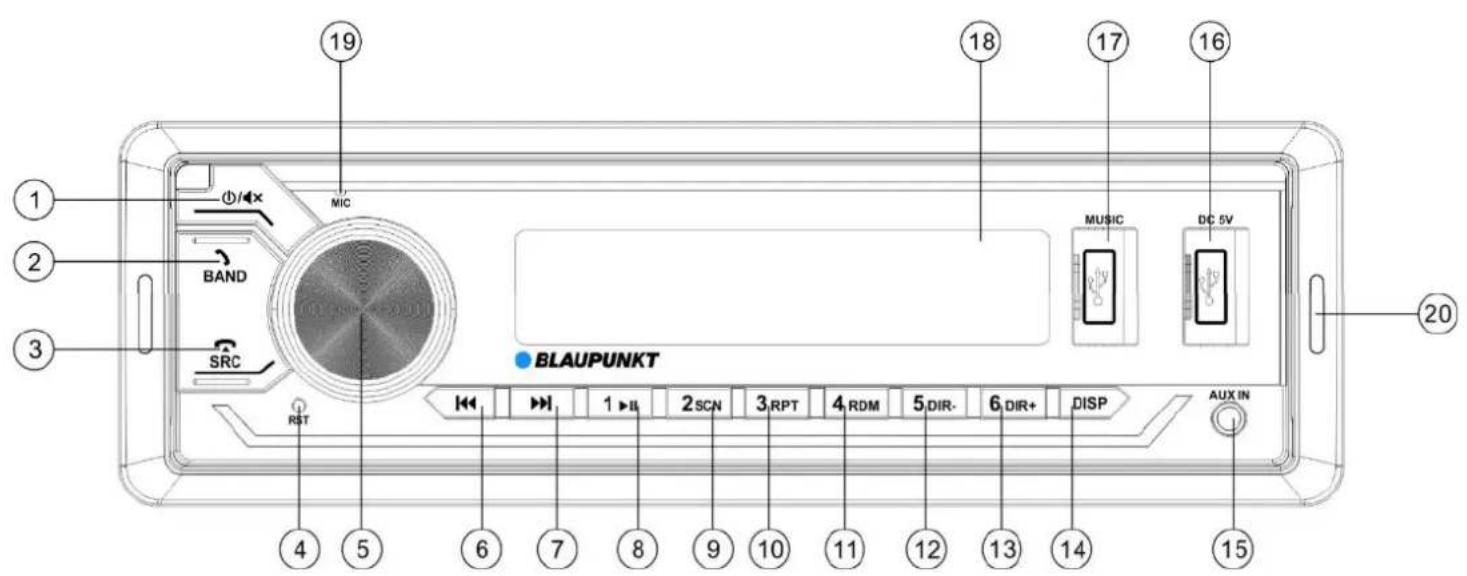

1. Éléments de commande – autoradio① Bouton d’alimentation

Appui bref : Activation de l’autoradio, mise en sourdine du son de l’autoradio Appui long : Mise en arrêt de l’autoradio ② BAND/Réponse à un appel Modification du niveau de mémoire, réponse à un appel entrant, composition du dernier numéro ③ Touche SRC/Rejet d’un appel, fin d’un appel : Sélection de la source audio, les sources audio disponibles commutent successivement l’une après l’autre. Pendant l'appel : Refus d’un appel, fin d’un appel ④ Touche RST : Réinitialiser : Réinitialisation de l’appareil ⑤ Bouton rotatif : Rotation : Volume haut/bas Dans le menu, commutation entre les options de réglage/modification des options Appui court: Appel des réglages du son (voir RÉGLAGES | MENU) Appui long: Appel des réglages avancés (voir RÉGLAGES | MENU) ⑥ ⑦ Touches en avant / en arrière : Appui bref : En fonction de la source, recherche FM, changement de service DAB (BPA 1124 DAB BT uniquement), changement de piste USB / Bluetooth, etc. Appui long : En fonction de la source : FM : Recherche manuelle DAB : Recherche de la bande (BPA 1124 DAB BT uniquement) USB : Défilement rapide en avant/en arrière ⑧-⑬ Touches de stations radio : Appui bref : Appel d’une station ou d’une deuxième fonction/fonction spéciale affichée selon la source sélectionnée (lecture/pause, fonction de lecture SCN, fonction de répétition RPT, lecture aléatoire RDM, Appui long : Mémorisation de la station de radio actuelle ⑫-⑬ Touches DIR- / DIR+ : Appui bref : Changement de répertoire pendant la lecture via USB Appui long: 10 titres en avant / en arrière en cas de lecture via USB ⑭ Touche DISP : Appui bref : Commutation de l’affichage entre différentes informations selon la source sélectionnée Appui long : Réglage de l’heure ⑮ Entrée AUX-IN : Connecteur pour source audio analogique externe avec fiche jack stéréo de 3,5 mm ⑯ Connecteur USB DC 5V : Connecteur pour la recharge d'appareils tels que les téléphones portables (max. 2A) ⑰ Connecteur USB MUSIC : Connecteur pour clés USB pour la lecture de musique (FAT/exFAT) ⑱ Affichage LC : Affichage d’informations telles que la station, la piste, l’heure et les options de réglage ⑲ MIC Microphone : (microphone mains libres) ⑳ Trous pour l'outil de démontageFR

2. Félicitations pour votre achat

Nous vous félicitons pour l’achat d’un nouveau produit Blaupunkt. Afin de pouvoir en bénéficier longtemps, veuillez lire attentivement ce mode d’emploi. Cependant, si vous rencontrez des problèmes inattendus, veuillez consulter le mode d’emploi pour voir si vous pouvez les résoudre vous-même. Veuillez également vous reporter à la section RECHERCHE D’ERREURS à la fin de ce mode d’emploi. Votre revendeur et votre équipe de service après-vente Blaupunkt se feront un plaisir de vous aider si vous ne parvenez pas à résoudre votre problème par vos propres moyens. Les coordonnées peuvent être consultées à l’adresse suivante :www.blaupunkt.com

Ce mode d’emploi peut s'appliquer à différents modèles présentant des caractéristiques différentes, de sorte que certaines fonctions et options peuvent ne pas être disponibles ou peuvent différer d'un modèle à l'autre. Nous nous réservons le droit d’apporter des modifications techniques afin d’améliorer le produit, ce qui peut entraîner des écarts par rapport aux fonctions décrites dans ce mode d’emploi.

Table des matières Chapitre

Éléments de commande – autoradio 1 Félicitations pour votre achat | Table des matières 2 Règles de sécurité 3 Informations générales | Contenu de la livraison 4 Mise en marche/arrêt | Modification du volume sonore 5 Radio analogique : Ondes moyennes (FM/AM) 6 Radio numérique : DAB / DAB+ (BPA 1124 DAB BT uniquement) 7 Lecture à partir de périphériques et de médias externes : USB 8 Lecture à partir de périphériques et de médias externes : Bluetooth® 9 Lecture à partir de périphériques et de médias externes : AUX 10 Kit mains libres Bluetooth® 11 Horloge 12 Réglages | Menu 13 Installation | Démontage | Connexions 14 Informations utiles | Données techniques 15 Résolution des problèmes 163. Règles de sécurité Règles de sécurité L’autoradio a été fabriqué conformément à l’état actuel des connaissances techniques et aux directives de sécurité spécifiques. Cependant, si vous ne suivez pas les consignes de sécurité de ce mode d’emploi, vous êtes exposé à des risques. Ce mode d’emploi a pour but de familiariser l’utilisateur avec les fonctions les plus importantes.

• Lisez attentivement ce mode d’emploi avant d’utiliser l’autoradio.

• Conservez ce mode d’emploi dans un endroit accessible à tous les utilisateurs.

• Remettez toujours l’autoradio à un tiers avec ce mode d’emploi.

• Suivez les instructions fournies pour les appareils utilisés avec votre autoradio.

• Si un problème survient, ne continuez pas à utiliser votre appareil. Symboles utilisés Les symboles suivants sont utilisés dans ce mode d’emploi : DANGER ! Mise en garde contre les blessures ATTENTION ! Mise en garde contre le risque d’endommagement du lecteur de DVD/CD ou du support de données utilisé DANGER ! Mise en garde contre le volume sonore élevé Le marquage CE assure la conformité aux directives de l’UE

Conseil Détails Sécurité routière Respectez les consignes suivantes en matière de sécurité routière Utilisez l’autoradio de manière à pouvoir toujours conduire votre véhicule en toute sécurité. L’utilisation d’une fonction de l’autoradio pendant la conduite peut vous distraire de la circulation et entraîner des accidents graves ! Évitez toute action supplémentaire qui détourne l’attention de la situation routière et du fonctionnement du véhicule pendant la conduite. Pour utiliser ces fonctions, arrêtez le véhicule dans un endroit autorisé et manipulez la radio lorsque le véhicule est à l'arrêt. Écoutez toujours l’autoradio à un volume sonore modéré pour protéger votre ouïe et pouvoir entendre les signaux d’avertissement sonores (par exemple de la police). Pendant des mises en sourdine momentanées (par exemple lors du changement de source audio) la modification du volume sonore n’est pas audible. N’augmentez pas le volume sonore pendant la mise en sourdine momentanée. Règles générales de sécurité Ne modifiez pas et n’ouvrez pas l’autoradio. À l’intérieur de l’autoradio, il n’y a aucune pièce qui puisse être entretenue par l’utilisateur. Les radios avec les lecteurs CD comportent un laser de classe 1 qui peut endommager vos yeux. Utilisation conforme à l’usage prévu : Cet autoradio est prévu pour le montage et le fonctionnement dans un véhicule disposant d’une tension d’alimentation de 12 V et il doit être installé sur un connecteur DIN. Respectez les limites des paramètres de l’autoradio. Faites effectuer les réparations et, si nécessaire, l’installation par un spécialiste.FR

4. Informations générales | Contenu de la livraison

Déclaration de conformité La société Blaupunkt Competence Center Car Multimedia Evo Sales GmbH déclare par la présente que l’autoradio est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/CE. La déclaration de conformité peut être consultée sur le site Internet à l’adresse suivante : www.blaupunkt.com Si elle n'est pas disponible sur le site, veuillez nous contacter. Informations sur les marques Toutes les autres marques et leurs logos, noms de marque ou noms de société mentionnés dans ce mode d’emploi sont utilisés exclusivement à des fins d’identification et sont la propriété de leurs propriétaires respectifs. Règles de nettoyage Les solvants, les produits de nettoyage et les produits abrasifs, ainsi que les aérosols pour le poste de conduite, les désodorisants et les produits d’entretien des plastiques peuvent contenir des substances susceptibles d’endommager la surface de l’autoradio. Pour nettoyer l’autoradio utilisez uniquement un chiffon sec ou légèrement humide. Instructions pour l’élimination Ne jetez pas l’ancien appareil avec les ordures ménagères ! Pour l’élimination des appareils usagés et des accessoires, utilisez les systèmes de collecte et de retour des déchets disponibles. Contenu de la livraison L’emballage contient les composants suivants :

• Adaptateur de connexion tension/haut-parleur

• Cadre de montage + outil de démontage

5. Mise en marche/arrêt | Modification du volume sonore

Mise en marche/arrêt Une brève pression sur le bouton d’alimentation permet de mettre l'autoradio en marche. Pour éteindre l'appareil, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant plus de 2 secondes. L'autoradio ne peut pas être allumé lorsque le contact du véhicule est coupé. Mise en marche/arrêt l’intermédiaire du contact du véhicule Si le contact est coupé alors que l’autoradio est en marche, l’autoradio s’éteint et se rallume automatiquement au prochain enclenchement du contact. Si la radio a été éteinte à l’aide du bouton d’alimentation de l’autoradio, elle reste toujours éteinte lorsque le contact est mis ou coupé, jusqu'à ce qu'elle soit rallumée manuellement. Si la fonction ne fonctionne pas comme décrit, l’autoradio n’a pas été correctement connecté. Réglage du volume sonore Le volume sonore peut être réglé à l’aide du bouton rotatif de 0 (aucun son) à 40 (plein volume). L’affichage montre le niveau de volume réglé pendant quelques secondes. Réglage du volume de la musique : Pendant la lecture de la musique, tournez le bouton- poussoir rotatif gauche pour modifier le volume. Réglage du volume du Bluetooth® (téléphonie) : Pendant un appel téléphonique, tournez le bouton- poussoir rotatif gauche pour modifier le volume. Mise en sourdine de l’autoradio (Mute) Appuyez brièvement sur le bouton d'alimentation pour couper le son de l'autoradio ou réactiver le volume précédent. Écoutez toujours l’autoradio à un volume sonore modéré pour protéger votre ouïe et pouvoir entendre les signaux d’avertissement sonores (par exemple de la police). Pendant des mises en sourdine momentanées (par exemple lors du changement de source audio) la modification du volume sonore n’est pas audible. N’augmentez pas le volume sonore pendant la mise en sourdine momentanée.6. Radio analogique : Ondes moyennes (FM/MW) Les voies de transmission analogiques des signaux radio, telles que la bande FM de 87,5 à 108 MHz, sont les modes de transmission « classiques » largement utilisées dans le monde entier. Les émetteurs sont analogiques (FM = modulation de fréquence, MW / AM = modulation d'amplitude). En cas de signaux faibles ou fluctuants, le signal stéréo se perd en FM, les stations sont diffusées en mono et commencent à siffler. Selon la région, les stations peuvent souvent être reçues sur différentes fréquences, sur lesquelles les autoradio peuvent automatiquement commuter en fonction de la qualité de la réception si la station fournit les informations RDS nécessaires et que les signaux émis sont suffisamment puissants. Démarrage de la lecture de la radio FM/MW Utilisez la touche SRC pour sélectionner la dernière source analogique utilisée (affichage RADIO ou FM1, FM2, FM3, MW1, MW2), puis utilisez la touche BAND pour modifier le niveau de mémoire ou la gamme de fréquences (FM1, FM2, FM3, MW1, MW2). Six emplacements de mémoire sont disponibles pour chaque niveau de mémoire. Recherche de stations En appuyant brièvement sur les touches >>/ <<, vous pouvez lancer la recherche des stations (en avant et en arrière). La recherche s’arrête automatiquement à la prochaine station reçue qui est suffisamment puissante. Vous pouvez également régler la fréquence manuellement si le signal de la station recherchée est très faible et que la recherche ne s’arrête pas à la fréquence souhaitée. Pour ce faire, appuyez sur l’une des touches >> ou << et maintenez-la enfoncée jusqu’à ce que l’écran affiche MANUAL. La fréquence change maintenant tant que la touche est enfoncée et elle ne s’arrête que lorsque la touche est relâchée. La fréquence peut être modifiée station par station en appuyant brièvement sur l’une des touches >> ou <<. Si vous n'appuyez sur aucune touche pendant environ 5 secondes, l'autoradio réactive la recherche automatique et l'écran affiche brièvement AUTO. Mémorisation des stations / appel des stations mémorisées Les stations préférées peuvent être assignées aux touches 1 à 6. Chaque niveau de mémoire (FM1, FM2 , FM3, MW1, MW2) peut stocker 6 stations : Réglez la station souhaitée comme décrit dans la section RECHERCHE DE STATIONS. Appuyez sur la touche de mémoire sélectionnée et maintenez-la enfoncée pendant environ une seconde, puis relâchez-la à nouveau. En appuyant brièvement sur la touche de mémoire, vous pouvez rappeler la station précédemment mémorisée. Sur le côté droit de l’écran, vous verrez le numéro de l’espace mémoire assigné. Mémorisation automatique des stations (Travelstore) Les stations disponibles peuvent être mémorisées à l’aide de la recherche automatique (travel store) : Appuyez sur la touche BAND et maintenez-la enfoncée jusqu'à ce que l'appareil démarre le processus. L’écran affiche la fréquence et le numéro de l’espace mémoire libre assigné à la station trouvée. Une fois la procédure terminée, toutes les stations mémorisées peuvent être brièvement écoutées. Modification de l’affichage Vous pouvez utiliser la touche DIS pour changer le contenu de l’écran entre différentes informations :

• Nom de la station (la fréquence, s’il n’y a pas de nom)

• Heure La disponibilité de la fonction d’affichage dépend de la station et de la qualité de la réception. En cas de mauvaise réception, les informations peuvent ne pas s’afficher, être incorrectes ou se référer à la station précédente. Autres fonctions ou options : Voir la section RÉGLAGES.FR

7. Radio numérique : DAB / DAB+ (BPA 1124 DAB BT uniquement)

La radiodiffusion sonore numérique (Digital Audio Broadcasting, en abrégé DAB ou DAB+) est le successeur numérique de la radiodiffusion FM analogique. La transmission numérique entraîne quelques différences par rapport à la radio FM analogique habituelle : Plusieurs stations sont diffusées sur un seul canal, ce que l’on appelle les MULIPLEX (également appelés bouquets de programmes). Les stations qui sont placées dans un MULTIPLEX spécifique sont appelées services (SERVICES) (= stations et/ou services de données). En Allemagne, par exemple, les MULTIPLEX sont disponibles au niveau régional auprès des radiodiffuseurs publics ; par ailleurs, il existe actuellement deux MULTIPLEX qui peuvent être reçus dans toute l’Allemagne

DR DEUTSCHLAND et ANTENNE DE. Les MULITPLEX peuvent souvent être reçus sur la même chaîne dans toute la zone de diffusion via différents emplacements d’émetteurs (réseau d’ondes communes), de conséquence le changement de chaînes n’est pas nécessaire. Cela laisse plus de place à d’autres fournisseurs de contenu de radio. Les stations ne génèrent pas le bruit connu de la bande FM, donc soit la station peut être entendue avec une qualité constante, soit elle n’est pas entendue du tout lorsque la correction d’erreurs n’est plus en mesure de reconstruire le signal, et cela est accompagné d’un court son dit « bouillonnant ». Démarrage de la lecture de la radio DAB / DAB+ Utilisez la touche SRC pour sélectionner la source DAB, puis utilisez la touche BAND pour changer le niveau de mémoire (DAB1, DAB2, DAB3). Six emplacements de mémoire sont disponibles pour chaque niveau de mémoire. Défilement de services/recherche de multiplexes Utilisez les touches >>/ << pour faire défiler vers le haut ou vers le bas les services de l'ensemble actuel. Si le premier ou le dernier service du multiplex en cours est atteint, la recherche du multiplex précédent ou suivant recevable démarre automatiquement, en reproduisant le dernier ou le premier service de la liste du nouveau multiplex. Recherche de multiplex Appuyez sur les touches >>/ << et maintenez-les enfoncées pour lancer à tout moment la recherche du multiplex recevable suivant ou précédent. Mémorisation des stations / appel des stations mémorisées Vous pouvez enregistrer vos stations préférées dans la mémoire des stations à l’aide des touches 1 à 6. Chaque niveau de mémoire peut mémoriser 6 stations. Réglez la station souhaitée sélectionnée comme décrit dans la section DÉFILEMENT DE SERVICES/RECHERCHE DE MULTIPLEXES. Appuyez sur la touche de mémoire sélectionnée et maintenez-la enfoncée pendant environ une seconde, puis relâchez-la à nouveau. En appuyant brièvement sur la touche de mémoire, vous pouvez rappeler la station précédemment mémorisée. Sur le côté droit de l’écran, vous verrez le numéro de l’espace mémoire assigné. Modification de l’affichage Vous pouvez utiliser la touche DIS pour changer le contenu de l’écran entre différentes informations :

• Heure La disponibilité de la fonction d’affichage dépend de la station et de la qualité de la réception. En cas de mauvaise réception, les informations relatives à la station précédente peuvent ne pas s'afficher ou s'afficher brièvement.8. Lecture à partir de périphériques et de médias externes : USB Le port USB permet de connecter des dispositifs de mémoire de masse (clés USB) à l’autoradio et de lire les fichiers multimédias qu'ils contiennent, à condition qu'ils soient compatibles avec l'appareil, ainsi que des fichiers. Supports de données / types de médias utilisés :

• Périphériques de stockage USB pour types de fichiers FAT16, FAT32, exFAT

• Formats de données : MP3, WMA Le fonctionnement sans erreur de tous les fichiers multimédias, y compris ceux énumérés ci-dessus, ne peut être garanti en raison de la variété des logiciels avec lesquels ces fichiers peuvent être créés. La connexion de lecteurs MP3 ou de téléphones mobiles pour écouter de la musique n’est pas possible. Le port USB de l'appareil peut également être utilisé pour charger des appareils externes tels que des téléphones portables. Les fonctions de charge rapide spécifiques au fabricant donné ne sont pas prises en charge. Il n'est pas garanti que tous les appareils puissent être rechargés, cela peut également dépendre du câble USB utilisé. Cet autoradio est équipé d’un port USB pour la lecture de multimédias :

• Connecteur USB MUSIC sous le volet situé à l’avant de l’appareil (voir ÉLÉMENTS DE COMMANDE – AUTORADIO). Connexion du support de données USB / Démarrage de la lecture USB Ouvrez le volet du couvercle marqué MUSIC (en le faisant basculer vers le haut). Insérez avec précaution le support de données USB dans la prise USB, ne recourez pas à la force et n’inclinez pas le support de données USB. L’autoradio passe automatiquement en mode USB. Les données sont téléchargées et la lecture commence avec le premier fichier multimédia reconnu par l’autoradio. Si un support de données USB a déjà été connecté, basculez vers la source USB à l’aide de la touche SRC, les données seront téléchargées et la lecture commencera à partir du dernier fichier lu. Lecture USB Maintenez brièvement enfoncées les touches >>/ << pour faire défiler les différents titres. En appuyant longuement sur les touches >>/ <<, il est possible d'activer le défilement rapide. Fonctions spéciales Les fonctions spéciales suivantes peuvent être utilisées à l’aide des touches de 1 à 6, conformément aux symboles figurant sur ces touches :

• PAUSE : (pause ou reprise de la lecture)

• SCN: Activation de la fonction de lecture des titres, chaque titre est lu pendant 10 secondes jusqu’à ce que la fonction soit désactivée

• RPT: Activation/désactivation de la FONCTION DE RÉPÉTITION D’UN TITRE (ONE), D’UN RÉPERTOIRE (DIR) ou DE TOUS (ALL)

• RDM: Activation/désactivation de la fonction de RÉPÉTITION ALÉATOIRE sur le support de données - DIR- /DIR+ : appui bref : CHANGEMENT DE RÉPERTOIRE vers le répertoire précédent/suivant sur le support de données appui long : permet de sauter 10 titres en avant/en arrière. Modification de l’affichage Vous pouvez utiliser la touche DIS pour changer le contenu de l’écran entre différentes informations :

• Informations sur le fichier multimédia (fichier suivant, dossier, informations ID3, numéro)

• Heure La disponibilité de la fonction d’affichage dépend des fichiers utilisés. Retrait du support de données USB Ne retirez jamais le support de données sans avoir préalablement éteint l’autoradio, sinon le support de données ou les données qu’il contient pourraient être endommagés. Risque accru de blessure due aux clés USB saillantes ! En cas d’accident, les pièces saillantes de l'autoradio peuvent provoquer des blessures. Il est par conséquent recommandé d'utiliser des clés USB aussi petites que possible.FR

9. Lecture à partir de périphériques et de médias externes : Bluetooth®

La fonction Bluetooth® vous permet de coupler à votre autoradio des téléphones mobiles et des lecteurs multimédias Bluetooth®. Si un périphérique Bluetooth® connecté prend en charge les fonctions A2DP et AVRCP, vous pouvez écouter de la musique sur l’autoradio et contrôler la lecture. Au moment du lancement sur le marché, des tests approfondis de la fonction Bluetooth® ont été effectués avec différents téléphones et lecteurs multimédias afin de garantir la meilleure compatibilité possible. Toutefois, les fonctions peuvent être limitées ou inexistantes selon l’appareil utilisé. En cas de tels problèmes, vérifiez si une mise à jour est disponible pour votre appareil ou votre autoradio. Le dernier appareil connecté sera automatiquement connecté lors du redémarrage de l'appareil. Selon le téléphone portable ou le lecteur multimédia Bluetooth®, la fonction Bluetooth® doit être réactivée pour les appareils précédemment connectés ou la connexion doit être rétablie via la liste des appareils Bluetooth®. Avant de connecter un autre appareil Bluetooth®, coupez la connexion avec l’appareil déjà connecté. Il n’est pas possible de diffuser en continu de la musique à partir de cet autoradio via Bluetooth® vers un autre appareil (par exemple, des enceintes Bluetooth®, etc.), car cet autoradio ne prend en charge que la réception de musique via Bluetooth®. Connexion Bluetooth® Allumez l’autoradio, ouvrez les réglages Bluetooth® de votre appareil Bluetooth®, recherchez les appareils disponibles et connectez-les en suivant la procédure décrite dans le mode d’emploi de l’appareil Bluetooth®. Une fois le jumelage réussi, l’autoradio affiche CONNECTÉ/CONNECTED et un petit symbole Bluetooth® s’affiche à l’écran. Confirmez immédiatement toute demande sur votre téléphone, dans le cas contraire les fonctionnalités peuvent être limitées, indisponibles ou l’accouplement peut ne pas fonctionner. Le processus de jumelage n’est nécessaire qu’une seule fois, après quoi les appareils se reconnectent automatiquement. Si l’appareil a déjà été connecté (le symbole Bluetooth® doit être allumé sur l’écran de l’autoradio et l’appareil Bluetooth® doit également afficher l’état « connecté »), passez à la source BT AUDIO à l'aide de la touche SRC. Lecture par Bluetooth® Maintenez brièvement enfoncées les touches >>/ << pour faire défiler les différents titres. Réglez le volume sur l’appareil Bluetooth® connecté si le son est trop faible ou trop fort Si la lecture ne démarre pas ou si une mauvaise application a été lancée sur l’appareil Bluetooth®, démarrez/sélectionnez le bon lecteur audio sur l’appareil Bluetooth® connecté qui doit être utilisé pour la diffusion en continu. Fonctions spéciales Les fonctions spéciales suivantes peuvent être appelées à l'aide de la touche de station 1 selon le symbole figurant sur la touche :

• PAUSE : Pause ou reprise de la lecture. Modification de l’affichage Vous pouvez utiliser la touche DIS pour changer le contenu de l’écran entre différentes informations :

• Informations sur le titre actuel (BPA 1124 DAB BT)

• Heure La disponibilité de la fonction d’affichage dépend des fichiers utilisés, des appareils ou des applications connectés.10. Lecture à partir de périphériques et de médias externes : AUX Grâce au connecteur AUX, les signaux audio analogiques provenant d’appareils externes, tels que des lecteurs CD portables, des lecteurs de cassettes ou même des lecteurs MP3, peuvent être acheminés via un câble adaptateur. Du côté de l’autoradio, une fiche jack stéréo de 3,5 mm est nécessaire. Pour les applications les plus courantes, vous aurez besoin d’un câble avec une fiche jack stéréo de 3,5 mm, que vous pouvez acheter dans les magasins spécialisés bien approvisionnés. L’autoradio est équipé d’un connecteur AUX :

• Connecteur AUX-IN à l’avant (voir la section ÉLÉMENTS DE COMMANDE – AUTORADIO) Connectez un appareil externe à l'aide d'un adaptateur approprié et sélectionnez la source AUX IN à l'aide de la touche SRC. Si nécessaire ou possible, réglez le volume de l’appareil externe pour obtenir un niveau sonore similaire à celui des autres sources de l'autoradio. Le volume peut alors être contrôlé via l'autoradio. Pour éviter d’endommager l’autoradio, n’utilisez que des fiches et des câbles non endommagés. Si vous utilisez des fiches 3,5 mm (mono) à 2 broches, vous ne recevrez pas de signal stéréo et un canal audio peut manquer pendant la lecture. Risque accru de blessure en raison des fiches saillantes ! En cas d’accident, les pièces saillantes de l'autoradio peuvent provoquer des blessures. Il est par conséquent recommandé d’utiliser des fiches angulaires.FR

11. Système mains libres Bluetooth®

La fonction Bluetooth® vous permet de coupler à votre autoradio des téléphones mobiles et des lecteurs multimédias Bluetooth®. Si vous avez jumelé votre téléphone portable à l’autoradio, vous pouvez passer des appels téléphoniques en utilisant la fonction mains libres intégrée. Au moment du lancement sur le marché, des tests approfondis de la fonction Bluetooth® ont été effectués avec différents téléphones et lecteurs multimédias afin de garantir la meilleure compatibilité possible. Toutefois, les fonctions peuvent être limitées ou inexistantes selon l’appareil utilisé. En cas de tels problèmes, vérifiez si une mise à jour est disponible pour votre appareil ou votre autoradio. Le dernier appareil connecté sera automatiquement connecté lors du redémarrage de l’appareil. Selon le téléphone portable ou le lecteur multimédia Bluetooth®, la fonction Bluetooth® doit être réactivée pour les appareils précédemment connectés ou la connexion doit être rétablie via la liste des appareils Bluetooth®. Avant de connecter un autre appareil Bluetooth®, coupez la connexion avec l’appareil déjà connecté. Connexion Bluetooth® Allumez l’autoradio, ouvrez les paramètres Bluetooth® de votre appareil Bluetooth®, recherchez les appareils disponibles et connectez-les en suivant la procédure décrite dans le mode d’emploi de l’appareil Bluetooth®. Une fois le jumelage réussi, l’autoradio affiche CONNECTÉ/CONNECTED et un petit symbole Bluetooth® s’affiche à l’écran. Confirmez immédiatement toute demande sur votre téléphone, dans le cas contraire les fonctionnalités peuvent être limitées, indisponibles ou l’accouplement peut ne pas fonctionner. Le processus de jumelage n’est nécessaire qu’une seule fois, après quoi les appareils se reconnectent automatiquement. Appel entrant Un appel entrant est signalé par une sonnerie et une indication sur l’écran de l’autoradio. Vous pouvez accepter ou rejeter l’appel à l’aide des touches du téléphone. Appel sortant Une fois que la source BT AUDIO a été sélectionnée à l’aide de la touche SRC, le dernier numéro peut être appelé à l’SRC, le dernier numéro peut être appelé à l’aide de la touche Réponse à un appel. Un appel actif peut être transféré au téléphone en appuyant brièvement sur la touche Réponse à un appel ou bien transféré de retour à la radio.

L’appareil dispose d’une horloge interne, vous pouvez afficher l’heure sur l’écran en appuyant sur la touche DIS jusqu’à ce que l’information souhaitée apparaisse sur l’affichage. Réglage manuel de l’horloge Appuyez sur la touche DIS et maintenez-la enfoncée jusqu’à ce que les heures commencent à clignoter, réglez- les à l’aide du bouton rotatif, puis passez aux minutes en appuyant sur le bouton rotatif et réglez-les. Terminez le réglage en appuyant sur la touche DIS. Réglage automatique de l’horloge Voir la section RÉGLAGES.13. Réglages | Menu Sélectionnez les réglages du son en appuyant brièvement sur le bouton rotatif. Une pression prolongée sur le bouton rotatif permet d’accéder aux réglages avancés. Pour naviguer dans les réglages ou modifier un réglage, tournez le bouton rotatif. Pour sélectionner une option ou modifier un réglage, sélectionnez-la en appuyant brièvement sur le bouton rotatif. L’option ON active une fonction donnée, l'option OFF la désactive. Les réglages suivants peuvent être effectués ou adaptés selon vos propres souhaits : Réglages du son BAS Renforcement ou réduction des basses fréquences L’option n’est pas disponible si l’option EQ est active. TRE Renforcement ou réduction des hautes fréquences. L’option n’est pas disponible si l’option EQ est active. BAL Règlage de la balance du signal audio. FAD Réglage du signal audio des haut-parleurs avant/arrière.

Activation des modèles sonores prédéfinis. Lorsque l’option EG est active, les options BAS et TRE ne sont pas disponibles. LOUD Activation/désactivation de l’accentuation des basses Réglages avancés de l'appareil COLOR AUTO / RED / GREEN / BLUE / YELLOW / CYAN / PURPLE / WHITE Réglage de la couleur de la touche ou changement de couleur automatique.

Lorsque cette fonction est activée, l'autoradio essaie toujours de passer à la meilleure fréquence de transmission (fréquence alternative). Cette fonction doit être prise en charge par la station radio.

Activation/désactivation de la priorité aux informations routières. Lorsque cette fonction est activée, l’autoradio passe automatiquement en mode radio, puis revient à la source précédemment active lorsqu’un bulletin d’informations routières est reçu. Le symbole avec les lettres TA s’allume sur l’écran lorsque la fonction est active, pendant la diffusion d’une information routière le symbole TA clignote et l’écran affiche le texte TRAFFIC.

PTY OFF/ MUSIC/ SPEECH

Cette fonction permet de rechercher un type de station ou un genre de musique spécifique. L’o ption est disponible uniquement lorsque la source FM est sélectionnée. REG OFF/ REG ON Lorsque cette fonction est activée, seules les stations ayant le même programme régional sont sélectionnées si le changement automatique de station est nécessaire en raison d’une mauvaise réception. RDS AF La fonction RDS AF doit être réglé sur ON, cette fonction doit être prise en charge par la station radio.

Cette fonction active le réglage automatique de l'heure via un signal de données radio analogique et numérique. Si l’heure n’est pas correcte, ce problème est généralement dû à des données erronées provenant de la station de radio sélectionnée et dans ce cas, l'heure doit être réglée manuellement, voir la section HEURE. CLOCK 12 / CLOCK 24 Cette fonction commute l’horloge en mode 12 / 24 heures. AREA Définition de la région de réception dans laquelle l’autoradio est utilisé. DX/ LOCAL Réglage de la sensibilité de recherche pour la réception analogique, DX trouve aussi les stations faibles, LOCAL seulement les stations locales fortes. STEREO/ MONO Cette fonction permet la commutation mono / stéréo pour la réception analogique.

Activation/désactivation de la tonalité des touchesFR

14. Montage | Démontage | Connexions

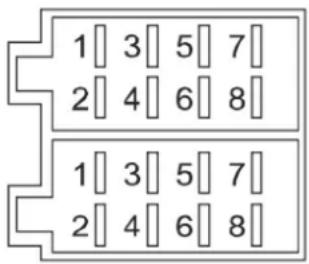

Règles d’installation L’appareil peut être installé uniquement si vous avez de l’expérience dans l’installation de l’autoradio et si vous connaissez bien le système électrique du véhicule. Faites attention aux informations fournies lors des branchements de l’autoradio. L’autoradio peut être raccordé uniquement à l’aide d’adaptateurs appropriés ; assurez-vous que tous les câbles soient branchés aux tensions ou signaux appropriés. Les fiches présentes dans le véhicule ne doivent pas être connectées directement à l’autoradio. L’installation de l’autoradio ne doit pas perturber ou bloquer le fonctionnement des airbags et d’autres dispositifs de sécurité et/ou des éléments de commande. Avant d’installer l’autoradio débranchez la batterie du véhicule (borne négative, masse), sinon des dysfonctionnements ou même un endommagement de l’autoradio ou des composants électroniques du véhicule peuvent se produire. Respectez les consignes de sécurité du constructeur du véhicule (airbag, système d’alarme, ordinateur de bord, antidémarrage, etc.). En fonction du véhicule dans lequel l’appareil est monté, des adaptateurs de connexion optionnels et spécifiques et/ou des accessoires de montage tels que des cadres de montage, des couvercles, etc. sont nécessaires. Les erreurs de montage peuvent entraîner des dommages à l’autoradio ou aux composants électroniques du véhicule. Le boîtier de la radio s’échauffe pendant le fonctionnement ; veillez à ce qu’aucun câble n’entre en contact avec le boîtier. L’installation dans un endroit très humide ou très poussiéreux peut entraîner des dysfonctionnements ou des défauts de l'appareil. Si vous avez besoin d’aide pour installer l’autoradio, consultez un spécialiste des systèmes Hi-Fi de voiture. La société Blaupunkt n'assume aucune responsabilité ou garantie pour les dommages causés par une installation, un fonctionnement ou une utilisation incorrects et/ou inexpérimentés et les conséquences qui en découlent. Pour retirer l’autoradio, insérez l’outil de déverrouillage dans les ouvertures latérales (voir la section ÉLÉMENTS DE COMMANDE – AUTORADIO) jusqu'à ce qu'elles s'enclenchent. Maintenant, retirez avec précaution l’autoradio de son socle de fixation. Assurez-vous qu’aucun câble n’est endommagé.

Speaker/haut-parleurs RF+

Speaker/haut-parleurs RF-

Antenne/Sortie de commutation (à distance) 5

Speaker/haut-parleurs LF+

Speaker/haut-parleurs LF-

Speaker/haut-parleurs LR+

Speaker/haut-parleurs LR-Connexions et description des connexions DAB-ANT : Connecteur SMB avec alimentation fantôme 12 V pour antennes actives (max. 150 mA) MIC : Connexion pour un microphone mains libres FM/AM ANT : Connexion DIN pour la réception radio analogique RL, FL, RR, FR : Sorties préamplificatrices pour la connexion d’un amplificateur externe SW1, SW2 : Sorties préamplificatrices pour le subwoofer Bornier avec compartiment A (alimentation), compartiment B (haut-parleur) et fusible (fusible plat pour voiture, 10A, rouge) BATT / BATTERIE (Cl. 30): Batterie ACC / ZÜNDPLUS (Cl. 15) : Positif de l’allumage enclenché GND / MASSE (Cl. 31) : Masse ANTENNE / SORTIE DE COMMUTATION : Alimentation commutable pour les antennes actives ou la tension de commande pour les amplificateurs de puissance / subwoofer externes (12V, max. 150 mA) L’autoradio ne prend pas en charge les changeurs de CD, l’interface ou d’autres composants compatibles avec les anciens autoradio Blaupunkt. Assurez-vous que l’allumage et le plus continu soient correctement connectés, sinon l'autoradio risque de consommer plus de courant et de ne pas s'éteindre complètement. Cela peut également provoquer le déchargement ou l’endommagement de la batterie, des défauts des composants électroniques du véhicule ou d'autres composants externes !

15. Informations utiles | Données techniques

Garantie Les conditions de garantie actuelles peuvent être consultées sur le site www.blaupunkt.com. Si aucune autre information n’est fournie, les lois et les règlements locaux s’appliquent. Service après-vente Si vous avez besoin d’une réparation, contactez le revendeur Blaupunkt chez lequel vous avez acheté le produit. Pour plus d’informations sur les réparateurs partenaires dans votre pays, veuillez consulter le site web www.blaupunkt.comLes informations sur les réparateurs partenaires dans votre pays. Données techniques Impédance du haut-parleur ≥ 4 Ohms/canal Alimentation électrique Tension de fonctionnement : 10,5 –14,4 V Consommation d’énergie Fonctionnement < 10 A Mis en arrêt (Cl. 15/ ACC mis en arrêt) :< 5 mA Entrées/sorties Antenne/amplificateur 12 V, max. 150 mA Antenne DAB 12 V, max. 150 mA Connecteur USB MUSIC 5 V, max. 0,7 A Connecteur USB DC 5V 5V, max. 2A Connecteur AUX 3,5 mm Fiche jackFR

16. Recherche d’erreurs

Vous trouverez ci-dessous des illustrations d’erreurs et leurs solutions possibles. Si un problème avec cet autoradio persiste, contactez votre revendeur ou un centre de réparation Blaupunkt. En cas de problème, faites inspecter ou installer l'appareil par un spécialiste. La plupart des problèmes qui surviennent, peuvent être dus à une mauvaise connexion et à une mauvaise utilisation. Veuillez lire attentivement ce mode d’emploi en entier. Certains éléments peuvent ne pas s'appliquer à votre modèle parce que la fonction ou l'option correspondante n'est pas disponible.

• Une fois l’autoradio installé, les témoins lumineux de l’airbag s’allument sur le tableau de bord / le compteur de vitesse cesse de fonctionner etc. : L’autoradio a été probablement mal branché. Débranchez immédiatement la batterie du véhicule et retirez l’autoradio. Faites effectuer/contrôler l’installation par un spécialiste.

• L’autoradio ne peut pas être allumé / l’autoradio affiche 1 HOUR / 1 HOUR lorsqu’il est allumé et il s'éteint au bout d'une heure : Le plus de l’allumage du véhicule n’est pas connecté ou n’est pas activé. Vérifiez les connexions.

• Lorsque le volume est plus élevé, l’écran commence à clignoter / l’autoradio s’éteint complètement : Vérifiez la section du câble d’alimentation. Faites effectuer/contrôler l’installation par un spécialiste.

• La télécommande ne fonctionne pas : Vérifiez que la pile est correctement insérée, retirez le petit film plastique, pointez la télécommande vers l’autoradio pour établir un contact visuel direct. Cette fonction n'est pas disponible sur tous les modèles.

• L’autoradio ne s’allume pas / L’autoradio ne réagit pas à l’allumage / L’autoradio s’éteint toujours automatiquement après un certain temps / L’autoradio ne peut pas être allumé sans allumage enclenché : L’allumage/le plus continu est-il correctement connecté ? Le positif du contact doit commuter correctement de 0 V à 12 V, il ne doit pas y avoir de tension résiduelle sur le positif du contact dans l’état « contact coupé ». Vérifiez si la connexion de l’autoradio est correcte ; en aucun cas, vous ne devez connecter les fiches pour voiture directement à l’autoradio sans avoir vérifié au préalable l’affectation d’une broche à une broche. Faites effectuer/contrôler l’installation par un spécialiste.

• Les réglages et/ou les stations préréglées sont perdus, l’horloge ne fonctionne pas correctement : En principe, l’autoradio mémorise les réglages de façon permanente, même sans alimentation. Toutefois, certains réglages ne sont mémorisés de manière permanente que lorsque vous éteignez correctement l’appareil. Il convient donc d’éteindre l’autoradio correctement. Les fonctions telles que l’heure, la dernière source, la dernière position de lecture USB/CD nécessitent une alimentation constante. Pour un bon fonctionnement, l’autoradio doit être correctement raccordé à une alimentation électrique continue qui ne doit pas être interrompue.

• L’autoradio ne reçoit pas de signal radio ou reçoit un signal radio faible : Vérifiez l’antenne dans votre zone de réception. Vérifiez si un adaptateur d’alimentation fantôme est nécessaire. L’antenne est-elle correctement montée ? De nombreuses antennes nécessitent un contre-pôle (carrosserie). Les lampes à LED ou d’autres composants électriques peuvent interférer avec la réception radio, la présence de telles interférences doit donc être supprimée. Lorsque vous utilisez l’autoradio pour la première fois, assurez-vous qu’il est réglé sur la bonne région radio (voir la section RÉGLAGES).

• Le message NO SIGNAL ou NO SERVICE s’affiche soudainement en mode DAB : Le MULTIPLEX en cours (paquet de programmes) est trop faible et le décodage du signal audio n’est pas possible. Sélectionnez un autre MULTIPLEX ou vérifiez votre antenne DAB.• L’autoradio affiche soudainement le message SEEK PI (SUCHE PI)/ SEEK TA (SUCHE TA) ou change de station pendant le fonctionnement de l’autoradio : Vérifiez les réglages de votre antenne et de votre autoradio. Si nécessaire, désactivez la fonction de fréquence alternative (voir la section RÉGLAGES). Une mauvaise réception peut provoquer le changement de station si la fonction d’informations routières est activée.

• L'autoradio n'affiche pas correctement le nom de la station en mode radio Réglez l'affichage comme vous le souhaitez à l'aide de la touche DIS. Vérifiez la réception (vérifiez l’antenne). Remarque : Certaines stations envoient des informations supplémentaires à la place du nom de la station RDS ; l’autoradio n’a aucun effet à cet égard.

• Les supports de données USB, CD, SD ou autres ne fonctionnent pas : Vérifiez le fonctionnement avec un autre support de données, formatez le support de données, lisez d’autres fichiers.

• Le téléphone portable ne se charge pas ou se charge lentement via le port USB : Cela dépend du téléphone et du câble utilisé. Les fonctions de charge rapide spécifiques au fabricant donné peuvent ne pas être prises en charge.

• Problèmes avec la fonction Bluetooth® (le répertoire téléphonique ne s’affiche pas, le téléphone ne se connecte pas, l’interlocuteur ne peut pas être entendu) : Vérifiez si les mises à jour du logiciel de votre téléphone portable et/ou de votre autoradio sont disponibles. Réinitialisez l’autoradio via NORMSET (voir la section RÉGLAGES | MENU) ou appuyez sur la touche RESET (selon le modèle). Supprimez l'autoradio de la liste de votre téléphone, puis rétablissez la connexion. Confirmez toutes les demandes d’autorisation par téléphone en répondant OUI. Utilisez un autre téléphone pour faire un test.

• Mon interlocuteur ne m’entend pas : Vérifiez la connexion du microphone externe. Vérifiez le réglage du microphone dans les réglages Bluetooth® (si disponible). Utilisez un autre téléphone pour faire un test.

• SUB-OUT ou ses options de réglage sur l'autoradio ne fonctionnent pas (selon le modèle) : Assurez-vous que le subwoofer est correctement connecté à la sortie SUB-OUT de l’autoradio, sinon les options des réglages du son ne sont pas prises en compte.

• L’erreur / le problème n’est pas mentionné ici. La fonction de l’autoradio ne fonctionne pas comme prévu / L’autoradio ne fonctionne pas comme prévu : Réinitialisez l’autoradio via NORMSET (voir la section RÉGLAGES | MENU) ou appuyez sur la touche RESET (selon le modèle). Vérifiez si le logiciel est à jour. Les mises à jour actuelles du logiciel sont disponibles sur notre site web ou peuvent être commandées par l’intermédiaire de notre service après-vente. Remarque : Une description détaillée de la panne et du logiciel actuel de l’autoradio est nécessaire pour contacter le service après-vente (pour les questions relatives au logiciel, voir la section RÉGLAGES).ES
