Produkttyp	Autoradio
Marke	Blaupunkt
Modell	BPA 1123 BT
Stromversorgung	10,5 - 14,4 V DC
Stromverbrauch	<10 A (Betrieb), <5 mA (Aus)
Lautsprecherimpedanz	≥ 4 Ω pro Kanal
USB-Anschluss	2 Anschlüsse: MUSIC (Wiedergabe, 5V/0,7A) und CHARGE (DC 5V, 5V/2A)
AUX-Eingang	3,5 mm Stereo-Klinkenbuchse
Bluetooth	Freisprechen und Audio-Streaming (A2DP, AVRCP)
Analoges Radio	FM (87,5-108 MHz), MW (Mittelwelle)
Senderspeicher	30 Speicherplätze (6 pro Band: FM1, FM2, FM3, MW1, MW2)
USB-Wiedergabefunktionen	MP3, WMA; Pause, Scan, Wiederholung, Zufall, Ordner-Navigation
Display	Hintergrundbeleuchtetes LC-Display (Farbe einstellbar)
Klangeinstellungen	Bass, Höhen, Balance, Fader, voreingestellter Equalizer, Loudness
Freisprecheinrichtung	Integriertes Mikrofon + Eingang für externes Mikrofon
Sicherheit	Stummschaltfunktion, automatische Abschaltung mit Zündung
Pflege	Mit einem trockenen oder leicht feuchten Tuch reinigen
Reparierbarkeit	RST-Taste zum Zurücksetzen; Demontage mit Spezialwerkzeug; Reparaturen einem Fachmann überlassen

Häufig gestellte Fragen - BPA 1123 BT BLAUPUNKT

Wie stelle ich die Uhr ein?

Drücken Sie lange die Taste DIS, bis die Stunden blinken. Drehen Sie den Drehknopf, um die Stunden einzustellen, drücken Sie auf den Knopf, um zu den Minuten zu gelangen, stellen Sie diese ein, und drücken Sie dann DIS zur Bestätigung.

Wie koppele ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon. Stellen Sie sicher, dass das Bluetooth-Symbol am Autoradio leuchtet. Suchen Sie auf Ihrem Telefon nach verfügbaren Geräten, wählen Sie 'BPA 1123 BT' aus und bestätigen Sie die Kopplung. Akzeptieren Sie die Berechtigungsanfragen auf dem Telefon.

Wie speichere ich einen Radiosender?

Stellen Sie den gewünschten Sender ein (automatischer oder manueller Suchlauf). Drücken Sie lange (ca. 1 Sekunde) auf eine der Tasten 1 bis 6, bis die Nummer des Speicherplatzes angezeigt wird. Der Sender ist nun gespeichert.

Wie setze ich das Autoradio zurück?

Drücken Sie kurz mit einem spitzen Gegenstand auf die RST-Taste (Reset) an der Vorderseite des Geräts. Dadurch werden alle Einstellungen und gespeicherten Sender gelöscht.

Warum schaltet sich das Autoradio nach einer Stunde aus?

Der Zündungsdraht (ACC) ist nicht angeschlossen oder nicht aktiviert. Überprüfen Sie die elektrischen Anschlüsse, insbesondere Klemme 15 (ACC). Wenn das Problem weiterhin besteht, lassen Sie die Installation von einem Fachmann überprüfen.

Wie höre ich Musik über USB?

Stecken Sie einen USB-Stick, der mit FAT16/32 oder exFAT formatiert ist, in den MUSIC-Anschluss. Das Autoradio wechselt automatisch in den USB-Modus und beginnt mit der Wiedergabe. Verwenden Sie die Tasten << / >> zum Wechseln des Titels oder die Tasten 1-6 für Sonderfunktionen (Pause, Scan, Wiederholung).

Kann ich mein Telefon am Autoradio aufladen?

Ja, verwenden Sie den DC 5V-Anschluss (gekennzeichnet mit CHARGE) mit einem USB-Kabel. Der maximale Ladestrom beträgt 2A, jedoch werden herstellerspezifische Schnellladefunktionen nicht unterstützt.

Wie stelle ich die Lautstärke der Freisprecheinrichtung ein?

Während eines Telefonats drehen Sie den linken Drehknopf, um die Hörlautstärke anzupassen. Die Musiklautstärke wird auf die gleiche Weise außerhalb von Anrufen eingestellt.

Was tun, wenn der Radioempfang schwach ist?

Überprüfen Sie, ob die Antenne richtig angeschlossen ist und die Regionseinstellung (AREA) korrekt ist. Aktivieren Sie die Empfindlichkeitsstufe DX, um schwache Sender zu empfangen. Wenn das Problem weiterhin besteht, kann ein aktiver Antennenadapter erforderlich sein.

Wie verwende ich den AUX-Eingang?

Schließen Sie ein externes Gerät (MP3-Player usw.) über ein 3,5-mm-Klinkenkabel an die AUX IN-Buchse an der Vorderseite an. Drücken Sie SRC, um die Quelle AUX IN auszuwählen. Stellen Sie gegebenenfalls die Lautstärke am externen Gerät ein.

BEDIENUNGSANLEITUNG BPA 1123 BT BLAUPUNKT

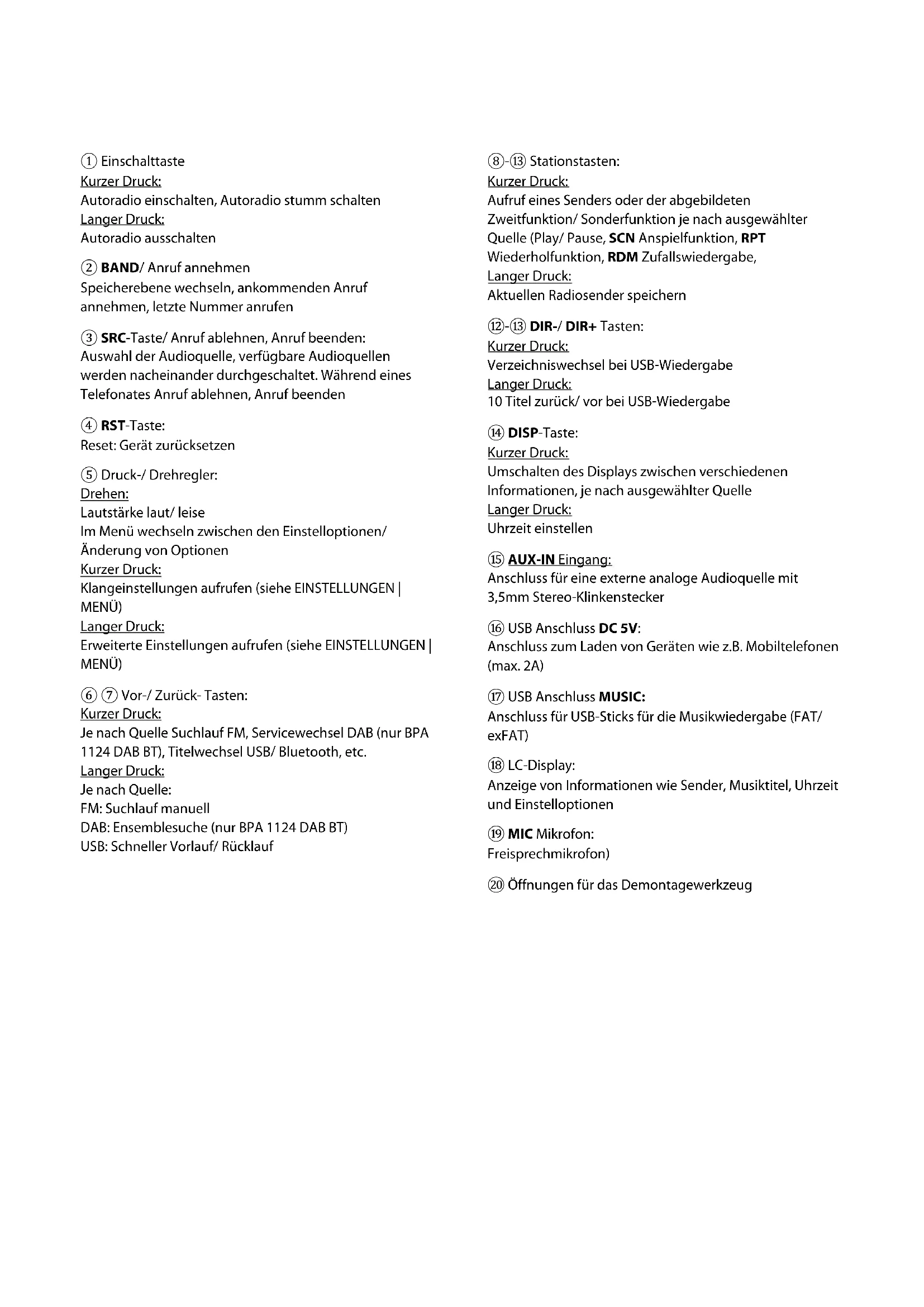

DE Bedienungs- und Einbauanleitung

Autoradio einschalten, Autoradio stumm schalten

Langer Druck:

Autoradio ausschalten

② BAND/ Anruf annehmen

Speicherebene wechseln, ankommenden Anruf annehmen, letzte Nummer anrufen

③ SRC-Taste/ Anruf ablehnen, Anruf beenden:

Auswahl der Audioquelle, verfügbare Audioquellen werden nacheinander durchgeschaltet. Während eines Telefonates Anruf ablehnen, Anruf beenden

④ RST-Taste:

Reset: Gerät zurücksetzen

⑤ Druck-/ Drehregler:

Drehen:

Lautstärke laut/ leise

Im Menü wechseln zwischen den Einstelloptionen/

Änderung von Optionen

Kurzer Druck:

Klangeinstellungen aufrufen (siehe EINSTELLUNGEN | MENÜ)

Langer Druck:

Erweiterte Einstellungen aufrufen (siehe EINSTELLUNGEN | MENÜ)

⑥ ⑦ Vor-/ Zurück- Tasten:

Kurzer Druck:

Je nach Quelle Suchlauf FM, Servicewechsel DAB (nur BPA 1124 DAB BT), Titelwechsel USB/ Bluetooth, etc.

Langer Druck:

Je nach Quelle:

FM: Suchlauf manuell

DAB: Ensemblesuche (nur BPA 1124 DAB BT)

USB: Schneller Vorlauf/ Rücklauf

⑧-⑬ Stationstasten:

Kurzer Druck:

Aufruf eines Senders oder der abgebildeten

Zweitfunktion/ Sonderfunktion je nach ausgewählter

Quelle (Play/ Pause, SCN Anspielfunktion, RPT

Wiederholfunktion, RDM Zufallswiedergabe,

Langer Druck:

Aktuellen Radiosender speichern

⑫-⑬ DIR-/DIR+ Tasten:

Kurzer Druck:

Verzeichniswechsel bei USB-Wiedergabe

Langer Druck:

10 Titel zurück/ vor bei USB-Wiedergabe

⑭ DISP-Taste:

Kurzer Druck:

Umschalten des Displays zwischen verschiedenen

Informationen, je nach ausgewählter Quelle

Langer Druck:

Uhrzeit einstellen

⑮ AUX-IN Eingang:

Anschluss für eine externe analoge Audioquelle mit 3,5mm Stereo-Klinkenstecker

⑯ USB Anschluss DC 5V:

Anschluss zum Laden von Geräten wie z.B. Mobiltelefonen (max. 2A)

⑰ USB Anschluss MUSIC:

Anschluss für USB-Sticks für die Musikwiedergabe (FAT/exFAT)

⑱ LC-Display:

Anzeige von Informationen wie Sender, Musiktitel, Uhrzeit und Einstelloptionen

⑲ MIC Mikrofon:

Freisprechmikrofon)

⑳ Öffnungen für das Demontagewerkzeug

2. Herzlichen Glückwunsch

Wir gratulieren Ihnen zum Kauf Ihres neuen Blaupunkt Produktes.

Wir möchten, dass Sie lange Freude daran haben, daher bitten wir Sie, diese Bedienungsanleitung sorgfältig durch zu lesen.

Sollten wider Erwarten Probleme auftreten, prüfen Sie bitte anhand der Bedienungsanleitung, ob Sie das Problem selbst lösen können. Beachten Sie bitte dazu auch das Kapitel FEHLERSUCHE am Ende der Bedienungsanleitung.

Ihr Händler und der Blaupunkt-Service helfen Ihnen gerne weiter, wenn Sie das Problem nicht selbst lösen können.

Kontaktdaten finden Sie unter www.blaupunkt.com.

Diese Anleitung gilt möglicherweise für verschiedene, in Ihrem Funktionsumfang voneinander abweichende Modelle, daher können einige Funktionen und Optionen bei Ihrem Modell nicht verfügbar sein oder abweichen.

Technische Änderungen zur Verbesserung des Produktes sind vorbehalten, Abweichungen der in dieser Bedienungsanleitung beschriebenen Funktionen sind hierdurch möglich.

Inhalt

Kapitel

Bedienelemente Autoradio 1

Herzlichen Glückwunsch | Inhalt 2

Sicherheitshinweise 3

Allgemeine Informationen | Lieferumfang 4

Ein-/ Ausschalten | Lautstärke ändern 5

Radiobetrieb analog: UKW/ Mittelwelle (FM/ AM) 6

Radiobetrieb Digitalradio: DAB/ DAB+ (nur BPA 1124 DAB BT) 7

Wiedergabe externer Geräte und Datenträger: USB 8

Wiedergabe externer Geräte und Datenträger: Bluetooth® 9

Wiedergabe externer Geräte und Datenträger: AUX 10

Bluetooth®-Freisprecheinrichtung 11

Uhr 12

Einstellungen | Menü 13

Einbau | Ausbau | Anschlüsse 14

Nützliche Informationen | Technische Daten 15

Fehlersuche 16

3. Sicherheitshinweise

Sicherheitshinweise

Das Autoradio wurde nach dem Stand der Technik und festgelegten Sicherheitsrichtlinien hergestellt. Trotzdem können Gefahren auftreten, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten. Diese Anleitung soll Sie mit den wichtigsten Funktionen vertraut machen.

• Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das Autoradio einbauen bzw. benutzen.
• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
• Geben Sie das Autoradio stets zusammen mit dieser Anleitung an Dritte weiter.
• Beachten Sie die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Autoradio verwenden.
• Verwenden Sie das Gerät nicht weiter, wenn ein Problem auftritt.

Verwendete Symbole

In dieser Anleitung werden folgende Symbole verwendet:

GEFAHR! Warnt vor Verletzungen

VORSICHT! Warnt vor Beschädigung des DVD-/CD-Laufwerks oder der verwendeten

Datenträger

GEFAHR! Warnt vor hoher Lautstärke

Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien

Hinweis

- Auflistung

Verkehrssicherheit

Beachten Sie folgende Hinweise zur Verkehrssicherheit

Benutzen Sie Ihr Autoradio so, dass Sie Ihr Fahrzeug immer sicher steuern können.

Die Verwendung von Autoradiofunktionen während der Fahrt kann Ihre Aufmerksamkeit von der Verkehrssituation ablenken und zu schweren Unfällen führen!

Verzichten Sie auf alle zusätzlichen Funktionen, die Ihre Aufmerksamkeit vom Verkehrsgeschehen und von der Bedienung des Fahrzeugs während der Fahrt ablenken. Um diese Funktionen zu nutzen, halten Sie an einem dafür geeigneten Ort an und bedienen Sie Ihr Autoradio bei stehendem Fahrzeug.

Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z.B. der Polizei) wahrnehmen zu

können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

Allgemeine Sicherheitshinweise

Verändern oder öffnen Sie das Autoradio nicht. Im Inneren befinden sich keinerlei vom Bediener zu wartende Teile. In Autoradios mit CD-Laufwerk befindet sich ein Laser der Klasse 1, der Ihre Augen verletzen kann.

Bestimmungsgemäßer Gebrauch:

Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12 Volt Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden.

Beachten Sie die Leistungsgrenzen des Autoradios.

Lassen Sie Reparaturen und ggf. auch den Einbau von einem Fachmann durchführen.

4. Allgemeine Informationen | Lieferumfang

Konformitätserklärung

Hiermit erklärt Blaupunkt Competence Center Car Multimedia- Evo Sales GmbH, dass sich das Autoradio in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet.

Die Konformitätserklärung finden Sie im Internet unter www.blaupunkt.com, wenn sie dort nicht verfügbar ist, kann sie über uns angefordert werden.

Markenrechtliche Hinweise

Alle anderen in diesem Dokument genannten Marken und deren Logos, Markennamen oder Firmennamen auf die in dieser Bedienungsanleitung Bezug genommen wird, werden nur zu Identifikationszwecken verwendet und sind Eigentum der jeweiligen Inhaber.

Reinigungshinweise

Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray, Luftefrischer und Kunststoff -Pflegemittel können Stoffe enthalten, welche die Oberfläche des Autoradios angreifen. Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes, weiches Tuch.

Entsorgungshinweise

Entsorgen Sie Ihr Altgerät nicht in den Hausmüll! Nutzen Sie zur Entsorgung des Altgerätes und des Zubehörs die zur Verfügung stehenden

Rückgabe- und Sammelsysteme.

Lieferumfang

Im Lieferumfang sind enthalten:

• Autoradio
  • Anleitung
• Externes Mikrofon
• Anschlussadapter Spannung/ Lautsprecher
  • Einbaurahmen + Demontagewerkzeug

5. Ein-/ Ausschalten | Lautstärke ändern

Ein-/Ausschalten

Drücken Sie kurz die Einschalttaste, um das Autoradio einzuschalten. Zum Ausschalten halten Sie die Einschalttaste länger als 2 Sekunden gedrückt.

Das Autoradio kann nicht bei abgeschalteter Fahrzeugzündung eingeschaltet werden.

Ein-/Ausschalten über die Fahrzeugzündung

Wenn bei laufendem Autoradio die Zündung ausgeschaltet wird, schaltet sich das Autoradio automatisch aus und beim nächsten Einschalten der Zündung wieder ein. Wenn es mit der Einschalttaste am Autoradio ausgeschaltet wurde, bleibt es beim An-/ Ausschalten der Zündung dauerhaft aus bis es manuell wieder eingeschaltet wird.

- Wenn die Funktion nicht wie beschrieben arbeitet, ist das Autoradio nicht korrekt angeschlossen.

Lautstärke ändern

Die Lautstärke lässt sich über den Druck-/ Drehregler einstellen, die Lautstärke ist von 0 (kein Ton) bis 40 (volle

Lautstärke) einstellbar.

Auf dem Display wird die eingestellte Lautstärke für einige Sekunden angezeigt.

Musik-Lautstärke einstellen:

Drehen Sie den linken Druck-/ Drehregler während der Musikwiedergabe, um die Lautstärke zu verändern.

Bluetooth®-Lautstärke einstellen (Telefonie):

Drehen Sie den linken Druck-/ Drehregler während eines Telefonats, um die Lautstärke zu verändern.

Autoradio stumm schalten (Mute)

Drücken Sie kurz den Ein-/ Ausschalter, um das Autoradio stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren.

Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische

Warnsignale (z.B. der Polizei) wahrnehmen zu können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

6. Radiobetrieb analog: UKW/ Mittelwelle (FM/ MW)

Die analogen Übertragungswege von Rundfunksignalen wie z.B. UKW (FM) auf 87,5-108 MHz sind die „klassischen“ Übertragungsarten und weltweit stark verbreitet. Die Sender werden analog übertragen (FM= Frequenzmodulation, MW/ AM= Amplitudenmodulation). Bei schwachen oder schwankenden Signalen schwindet bei UKW das Stereosignal, Sender werden Mono wiedergegeben und beginnen zu rauschen. Die Sender sind oftmals, abhängig von der Region, auf verschiedenen Frequenzen zu empfangen, zu welchen Autoradios je nach Empfangsqualität automatisch wechseln können, wenn der Sender die nötigen RDS-Informationen bereitstellt und die Sendesignale eine ausreichende Stärke haben.

UKW/ MW Radiowiedergabe starten

Wählen Sie über die Taste SRC die zuletzt verwendete analoge Quelle (Anzeige RADIO bzw. FM1, FM2, FM3, MW1, MW2), mit der Taste BAND können Sie anschließend die Speicherebene bzw. den Frequenzbereich wechseln (FM1, FM2, FM3, MW1, MW2).

Auf jeder Speicherebene stehen 6 Speicherplätze zur Verfügung.

Sendersuchlauf

Mit den Tasten >>/ << können Sie durch kurzen Druck den Sendersuchlauf aufwärts oder abwärts starten. Der Suchlauf stoppt automatisch auf dem nächsten empfangbaren Sender mit ausreichender Empfangsstärke.

Sie können eine Frequenz auch manuell einstellen, wenn der zu findende Sender sehr schwach ist und der Suchlauf nicht auf der gewünschten Frequenz stoppt. Hierzu drücken und halten Sie eine der Tasten >> oder << so lange, bis in der Anzeige MANUAL angezeigt wird. Die Frequenz ändert sich nun so lange, wie Sie die Taste drücken und stoppt, wenn Sie die Taste loslassen. Sie können die Frequenz durch kurzen Druck der Tasten >> oder << schrittweise verändern.

Wenn für ca. 5 Sekunden keine der Tasten gedrückt wird, aktiviert das Autoradio wieder den automatischen Suchlauf, es wird kurz AUTO in der Anzeige eingeblendet.

Sender speichern/ gespeicherte Sender aufrufen

Auf den Stationsspeichertasten 1-6 können Sie Ihre Lieblingssender abspeichern und diese wieder aufrufen.

Sie können auf jeder Speicherebene (FM1, FM2, FM3, MW1, MW2) jeweils 6 Sender speichern:

Stellen Sie wie unter SENDERSUCHLAUF beschrieben den gewünschten Sender ein.

Drücken Sie nun die gewünschte Speichertaste für ca. eine Sekunde und lassen Sie diese wieder los.

Durch einen kurzen Druck auf die gewünschte

Speichertaste können Sie den dort zuvor gespeicherten Sender aufrufen.

■ Rechts im Display sehen Sie die Nummer des aktuellen Speicherplatzes, wenn Sie einen Sender aufrufen oder Speichern.

Sender automatisch speichern (Travelstore)

Sie können über einen automatischen Suchlauf (Travelstore) verfügbare Sender speichern:

Drücken und halten Sie die Taste BAND bis das Gerät den Vorgang startet. Auf dem Display sehen Sie die Frequenz durchaufen und die Speicherplatznummer zählt bei gefundenen Sendern hoch, im Anschluss an den Vorgang werden alle Speicherplätze kurz angespielt.

Änderung der Anzeige

Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

- Sendername (Frequenz, wenn kein Name verfügbar)

• Uhrzeit

■ Die Verfügbarkeit der Anzeigefunktionen hängt vom Sender und der Empfangsqualität ab

■ Bei schlechtem Empfang können keine, falsche oder noch alte Informationen des vorherigen Senders angezeigt werden

Weitere Funktionen bzw. Optionen:

Siehe Kapitel EINSTELLUNGEN.

7. Radiobetrieb Digitalradio: DAB/ DAB+ (nur BPA 1124 DAB BT)

Digital Audio Broadcasting (kurz DAB/ DAB+) ist der digitale Nachfolger des analogen UKW-Rundfunks. Durch die digitale Übertragung ergeben sich einige Unterschiede zum bekannten, analogen UKW-Radio: Es werden mehrere Sender auf einem Kanal verbreitetden sogenannten ENSEMBLES (auch Multiplexe oder Programmpakete genannt).

Die Sender selbst, welche sich in einem ENSEMBLE befinden, nennen sich SERVICES (= Sender und/ oder Datendienste).

ENSEMBLES gibt es in Deutschland z.B. regional verfügbar von den öffentlich-rechtlichen Senderanstalten, zusätzlich dazu gibt es zum aktuellen Zeitpunkt zwei deutschlandweit empfangbare ENSEMBLES: DR DEUTSCHLAND und ANTENNE DE.

Die ENSEMBLES sind oftmals im gesamten Sendegebiet über verschiedene Senderstandorte auf dem gleichen Kanal zu empfangen (Gleichwellennetz), was Kanalwechsel unnötig macht und mehr Platz für weitere Programmanbieter ermöglicht.

Die Sender rauschen nicht, wie Sie es von UKW kennen, entweder der Sender ist in einer gleichbleibenden Qualität hörbar oder er setzt komplett aus, wenn die Fehlerkorrektur kein Signal mehr rekonstruieren kann, ztw. von einem kurzen, sog. "blubbern" begleitet.

DAB/ DAB+ Radiowiedergabe starten

Wählen Sie über die Taste SRC die Quelle DAB aus, mit der Taste BAND können Sie anschließend die Speicherebene wechseln (DAB1, DAB2, DAB3).

Auf jeder Speicherebene stehen 6 Speicherplätze zur Verfügung.

Services durchblättern/ Ensemblesuchlauf

Mit den Tasten >>/ << können Sie durch kurzen Druck die Services des aktuellen Ensembles aufwärts oder abwärts durchblättern.

Wenn Sie den ersten oder letzten Service des aktuellen Ensembles überschreiten, startet automatisch die Suche nach dem vorherigen oder nachfolgenden empfangbaren Ensemble und spielt hier den letzten bzw. ersten Service in der Liste des neuen Ensembles.

Ensemblesuchlauf

Durch langen Druck auf die Tasten >>/<< können Sie jederzeit die Suche zum nachfolgenden oder vorherigen empfangbaren Ensemble starten.

Sender speichern/ gespeicherte Sender aufrufen

Auf den Stationsspeichertasten 1-6 können Sie Ihre Lieblingssender abspeichern. Sie können auf jeder Speicherebene jeweils 6 Sender speichern. Stellen Sie wie unter SERVICES DURCHBLÄTTERN/ENSEMBLESUCHLAUF beschrieben den gewünschten Sender ein. Drücken Sie nun die gewünschte Speichertaste für ca. eine Sekunde und lassen Sie diese wieder los. Durch einen kurzen Druck auf die gewünschte Speichertaste können Sie den dort zuvor gespeicherten Sender aufrufen.

■ Rechts im Display sehen Sie die Nummer des aktuellen Speicherplatzes, wenn Sie einen Sender aufrufen oder Speichern.

Änderung der Anzeige

Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Servicename
  • Uhrzeit

■ Die Verfügbarkeit der Anzeigefunktionen hängt vom Sender und der Empfangsqualität ab

■ Bei schlechtem Empfang können kurzzeitig noch alte Informationen des vorherigen Senders angezeigt werden

8. Wiedergabe externer Geräte und Datenträger: USB

Über den USB-Anschluss können sogenannte Massenspeichermedien (USB-Sticks) mit dem Autoradio verbunden und darauf enthaltene Mediendateien wiedergegeben werden, sofern es sich um mit dem Gerät kompatible Datenträger wie auch Dateien handelt.

Verwendbare Datenträger/ Medientypen:

• USB-Datenträger mit Dateisystemen FAT16, FAT32, exFAT
• Dateiformate: MP3, WMA
  ■ Eine einwandfreie Funktion aller Mediendateien, auch der oben genannten, kann aufgrund der Vielfalt der Software mit welcher solche Dateien erstellt werden können, nicht garantiert werden.
  Der Anschluss von MP3-Playern oder Mobiltelefonen für die Musikwiedergabe ist nicht möglich.
  Der USB-Anschluss des Gerätes kann auch zum Laden von externen Geräten wie Mobiltelefonen verwendet werden. Herstellerspezifische Schnellladefunktionen werden nicht unterstützt. Es kann nicht garantiert werden, dass sich jedes Gerät laden lässt, auch kann dies vom verwendeten USB- Kabel abhängen.

Dieses Autoradio verfügt über einen USB-Anschluss zur Medienwiedergabe:

- USB-Anschluss MUSIC unter der Abdeckklappe an der Vorderseite (siehe BEDIENELEMENTE AUTORADIO)

USB-Datenträger anschließen/ USB Wiedergabe starten

Öffnen Sie die mit MUSIC beschriftete Abdeckklappe (nach rechts kippen).

Stecken Sie den USB-Datenträger vorsichtig in die USB-Buchse, wenden Sie keine Gewalt an und verkanten Sie den USB-Datenträger nicht.

Das Autoradio schaltet automatisch in den USB-Betrieb um. Die Daten werden eingelesen, die Wiedergabe beginnt mit der ersten, vom Autoradio erkannten Mediendatei.

Wenn ein USB-Datenträger bereits zuvor angeschlossen wurde, wechseln Sie mit der Taste SRC auf die Quelle USB, die Daten werden eingelesen, die Wiedergabe beginnt mit der zuletzt gespielten Datei.

USB-Wiedergabe

Mit den Tasten >>/ << können Sie durch kurzen Druck den Titel vor bzw. zurück wechseln.

Durch langen Druck der Tasten >>/ << können Sie den schnellen Vorlauf/ Rücklauf aktivieren.

Sonderfunktionen

Mit den Stationstasten 1-6 können Sie die folgenden Sonderfunktionen entsprechend der Symbole auf den Tasten verwenden:

• PAUSE: (pausieren bzw. fortsetzen der Wiedergabe
• SCN: Titelanspielfunktion aktivieren, jeder Titel wird bis zur Deaktivierung der Funktion 10 Sekunden angespielt
• RPT: WIEDERHOLFUNKTION TITEL(ONE), VERZEICHNIS (DIR) oder ALLE (ALL) aktivieren/ deaktivieren
• RDM: ZUFALLSWIEDERGABE der Titel auf dem Datenträger aktivieren/ deaktivieren
• DIR-/DIR+:

kurzer Druck: VERZEICHNISWECHSEL zum vorherigen/nächsten Verzeichnis auf dem Datenträger langer Druck: 10 Titel zurück/ vor springen.

Änderung der Anzeige

Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Mediendateiinformationen (fortlaufend Datei, Ordner, ID3-Informatione, Nummer)
  • Uhrzeit

Die Verfügbarkeit der Anzeigefunktionen hängt von den verwendeten Dateien ab.

USB-Datenträger entfernen

Entfernen Sie den Datenträger keinesfalls ohne das Autoradio zuvor aus zu schalten, andernfalls kann es zu Schäden des Datenträgers oder der darauf befindlichen Daten kommen.

Erhöhtes Verletzungsrisiko durch herausragende USB-Sticks!

Bei einem Unfall können Teile, welche aus dem Autoradio herausragen, Verletzungen verursachen.

Aus diesem Grund wird die Verwendung von möglichst kleinen USB-Sticks empfohlen.

9. Wiedergabe externer Geräte und Datenträger: Bluetooth®

Die Bluetooth®-Funktion ermöglicht das Koppeln von Mobiltelefonen und Bluetooth®-Medienabspielgeräten mit dem Autoradio.

Wenn das verbundene Bluetooth®-Gerät die Funktionen A2DP und AVRCP unterstützt, können Sie Musik über das Autoradio wiedergeben und die Wiedergabe steuern.

■Bei Markteinführung wurden umfangreiche Tests der Bluetooth®-Funktion mit verschiedenen Telefonen und Medienabspielgeräten durchgeführt um die größtmögliche Kompatibilität zu gewährleisten. Funktionen können jedoch je nach verwendetem Gerät u.U. eingeschränkt sein oder überhaupt nicht funktionieren. Bei derartigen Problemen prüfen Sie bitte, ob ein Update für Ihr Gerät oder das Autoradio zur Verfügung steht.
Das zuletzt verbundene Gerät wird automatisch wieder verbunden, wenn das Gerät neu gestartet wird. Je nach Mobiltelefon bzw. Bluetooth®-Medienabspielgerät muss bei zuvor verbundenen Geräten Bluetooth® neu eingeschaltet oder die Verbindung über die Bluetooth®-Geräteliste neu initiiert werden.
- Bevor Sie ein anderes Bluetooth®-Gerät verbinden, muss die Verbindung des bereits verbundenen Gerätes getrennt werden..
Es ist nicht möglich von diesem Autoradio über Bluetooth® zu einem anderen Gerät zu streamen (wie z.B. zu Bluetooth®-Lautsprecherboxen u.Ä.), dieses Autoradio unterstützt nur den Empfang eines Musiksignals über Bluetooth®.

Bluetooth ^® verbinden

Schalten Sie das Autoradio ein, öffnen Sie auf Ihrem Bluetooth®-Gerät die Bluetooth®-Einstellungen und suchen Sie nach verfügbaren Geräten, verbinden Sie dieses entsprechend der Vorgehensweise welche in der Anleitung Ihres Bluetooth®-Gerätes beschrieben ist. Nach erfolgreicher Verbindung zeigt das Autoradio kurz CONNECTED an und ein Bluetooth®-Symbol im Display leuchtet.

■ Bestätigen Sie etwaige Abfragen auf Ihrem Telefon zeitnah, andernfalls sind Funktionen ggf. eingeschränkt, nicht verfügbar oder die Kopplung funktioniert nicht.
Der Verbindungsvorgang ist nur einmalig nötig, anschließend verbinden sich die Geräte automatisch wieder.

Wenn Ihr Gerät bereits zuvor verbunden wurde (das Bluetooth®-Symbol im Display des Autoradios muss leuchten und auch Ihr Bluetooth®-Gerät muss den Status „verbunden“ anzeigen), wechseln Sie mit der Taste SRC auf die Quelle BT AUDIO.

Bluetooth®-Wiedergabe

Mit den Tasten >>/ << können Sie durch kurzen Druck den Titel vor bzw. zurück wechseln.

■Passen Sie die Lautstärke an Ihrem verbundenen Bluetooth®-Gerät an, wenn der Ton zu leise oder laut ist
- Wenn die Wiedergabe nicht startet oder eine falsche Anwendung auf dem Bluetooth®-Gerät die Wiedergabe startet, müssen Sie auf Ihrem verbundenen Bluetooth®-Gerät den entsprechenden Audioplayer starten/auswählen, mit welchem Sie das Streaming nutzen wollen.

Sonderfunktionen

Mit der Stationstaste 1 können Sie die folgende Sonderfunktion entsprechend des Symbols auf der Taste verwenden:

- PAUSE: (pausieren bzw. fortsetzen der Wiedergabe.

Änderung der Anzeige

Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Titelinformationen fortlaufend (BPA 1124 DAB BT)
• Uhrzeit
Die Verfügbarkeit der Anzeigefunktionen hängt von den verwendeten Dateien/ dem verbundenen Gerät/ der verwendeten App ab.

10. Wiedergabe externer Geräte und Datenträger: AUX

Über den AUX-Anschluss können analoge Audiosignale mit Hilfe eines Adapterkabels von externen Geräten eingespeist werden, wie z.B. mobile CD-Player, Kassettenabspielgeräte oder auch MP3-Player. Auf der Autoradioseite wird ein 3,5mm Stereo-Klinkenstecker benötigt. Für die häufigsten Anwendungen werden Sie eine Kabel mit 3,5mm Stereo Klinkenstecker auf 3,5mm Stereo Klinkenstecker benötigen, welches Sie im gut sortierten Fachhandel erwerben können.

Dieses Autoradio verfügt über einen AUX-Anschluss:

- AUX-Anschluss AUX-IN an der Vorderseite (siehe Kapitel BEDIENELEMENTE AUTORADIO)

Schließen Sie das externe Gerät mit einem passenden Adapter an und wählen Sie die Quelle AUX IN mit der Taste SRC aus.

Passen Sie den Lautstärkepegel am externen Gerät an, wenn nötig bzw. möglich um einen ähnlichen Pegel zu erhalten wie die anderen Quellen des Autoradios.

Anschließend kontrollieren Sie die Lautstärke über das Autoradio.

■Verwenden Sie nur unbeschädigte Stecker und Kabel um eine Beschädigung des Autoradios zu vermeiden.
■ Bei der Verwendung von 2-poligen 3,5mm Steckern (mono) erhalten Sie kein Stereosignal und es fehlt u.U. ein Audiokanal bei der Wiedergabe.

Erhöhtes Verletzungsrisiko durch herausragende Stecker!

Bei einem Unfall können Teile, welche aus dem Autoradio herausragen, Verletzungen verursachen.

Aus diesem Grund wird die Verwendung von abgewinkelten Steckern empfohlen.

11. Bluetooth®-Freisprecheinrichtung

Die Bluetooth®-Funktion ermöglicht das Koppeln von Mobiltelefonen und Bluetooth®-Medienabspielgeräten mit dem Autoradio. Wenn Sie ein Mobiltelefon mit dem Autoradio koppeln, können Sie Telefonate mit der eingebauten Freisprechfunktion führen.

Bei Markteinführung wurden umfangreiche Tests der Bluetooth®-Funktion mit verschiedenen Telefonen und Medienabspielgeräten durchgeführt um die größtmögliche Kompatibilität zu gewährleisten. Funktionen können jedoch je nach verwendetem Gerät u.U. eingeschränkt sein oder überhaupt nicht funktionieren. Bei derartigen Problemen prüfen Sie bitte, ob ein Update für Ihr Gerät oder das Autoradio zur Verfügung steht.
Das zuletzt verbundene Gerät wird automatisch wieder verbunden, wenn das Gerät neu gestartet wird. Je nach Mobiltelefon bzw. Bluetooth®-Medienabspielgerät muss bei zuvor verbundenen Geräten Bluetooth® neu eingeschaltet oder die Verbindung über die Bluetooth®-Geräteliste neu initiiert werden.
- Bevor Sie ein anderes Bluetooth®-Gerät verbinden, muss die Verbindung des bereits verbundenen Gerätes getrennt werden.

12. Uhr

Das Autoradio verfügt über eine interne Uhr, die Uhrzeit können Sie auf dem Display anzeigen lassen, hierzu drücken Sie die Taste DIS so oft, bis Sie die gewünschte Information im Display sehen.

Bluetooth® verbinden

Schalten Sie das Autoradio ein, öffnen Sie auf Ihrem Bluetooth®-Gerät die Bluetooth®-Einstellungen und suchen Sie nach verfügbaren Geräten, verbinden Sie dieses entsprechend der Vorgehensweise welche in der Anleitung Ihres Bluetooth®-Gerätes beschrieben ist. Nach erfolgreicher Verbindung zeigt das Autoradio kurz CONNECTED an und ein Bluetooth®-Symbol im Display leuchtet.

■ Bestätigen Sie etwaige Abfragen auf Ihrem Telefon zeitnah, andernfalls sind Funktionen ggf. eingeschränkt, nicht verfügbar oder die Kopplung funktioniert nicht.
Der Verbindungsvorgang ist nur einmalig nötig, anschließend verbinden sich die Geräte automatisch wieder.

Eingehender Anruf

Ein ankommender Anruf wird durch Klingelton und Anzeige auf dem Display des Autoradios signalisiert. Über die Telefonstaten können Sie den Anruf annehmen oder ablehnen.

Ausgehender Anruf

Nach Auswahl der Quelle BT AUDIO über die Taste SRC kann über die Taste ANRUF ANNEHMEN die letzte Nummer angerufen werden.

Ein aktiver Anruf kann über kurzen Druck auf die Taste ANRUF ANNEHMEN an das Telefon übergeben oder auch wieder auf das Radiogerät übergeben werden

Manuelles Einstellen der Uhr

Drücken und halten Sie die Taste DIS, bis die Stunden beginnen zu blinken, stellen Sie diese mit dem Druck-/Drehregler ein und wechseln anschließend durch Druck auf den Druck-/Drehregler auf die Minuten und stellen diese ein. Beenden Sie die Einstellung mit Druck auf die Taste DIS.

Automatische Einstellung der Uhr

Siehe Kapitel EINSTELLUNGEN

13. Einstellungen | Menü

Wählen Sie die Einstellungen für den Klang über kurzen Druck auf den Druck-/Drehregler aus.

Erweiterte Geräteeinstellungen wählen Sie langen Druck auf den Druck-/Drehregler aus.

Zum Navigieren in den Einstellungen oder zum Verändern einer Einstellung drehen Sie den Druck-/ Drehregler.

Wenn Sie eine Option anwählen oder eine Einstellung verändern wollen, wählen Sie diese durch kurzen Druck auf den Druck-/ Drehregler aus.

Die Option ON aktiviert eine Funktion, die Option OFF deaktiviert sie.

Nachfolgende Einstellungen können vorgenommen bzw. an Ihre Wünsche angepasst werden:

Einstellungen Klang

BAS

Verstärkung oder Absenkung der tiefen Frequenzen.

Option nicht verfügbar, wenn Option EQ aktiv ist.

TRE

Verstärkung oder Absenkung der hohen Frequenzen.

Option nicht verfügbar, wenn Option EQ aktiv ist.

BAL

Balance des Audiosignals anpassen.

FAD

Audiosignal vordere/ hintere Lautsprecher anpassen.

EQ

Vorgegebene Klangbilder einschalten.

- Wenn der EQ aktiv ist, sind die Optionen BAS und TRE nicht verfügbar

LOUD

Bassanhebung ein-/ ausschalten

Erweiterte Geräteeinstellungen

COLOR AUTO/ RED/ GREEN/ BLUE/ YELLOW/ CYAN/PURPLE/ WHITE

Einstellen der Tastenfarbe bzw. des automatischen Farbwechsels.

AF OFF/ AF ON

Bei Aktivierung dieser Funktion versucht das Autoradio immer auf die beste Sendefrequenz zu wechseln (Alternativfrequenz).

Die Funktion muss vom Radiosender unterstützt werden.

TA OFF/ TA ON

UKW-Verkehrsfunk-Priorisierung ein-/ ausschalten. Wenn aktiviert, schaltet das Autoradio bei einer Verkehrsmeldung automatisch auf Radio und anschließend wieder auf die zuvor aktive Quelle zurück. Auf dem Display leuchtet ein Symbol mit den Buchstaben TA, wenn die Funktion aktiv ist, während einer Verkehrsmeldung blinkt TA und TRAFFIC wird im Display angezeigt.

Über diese Funktion nach einer bestimmten Senderart/Musikrichtung zu suchen.

- Option nur verfügbar, wenn Quelle FM gewählt ist.

REG OFF/ REG ON

Bei Aktivierung dieser Funktion werden nur Sender mit dem gleichen Regionalprogramm gewählt, wenn ein automatischer Senderwechsel aufgrund schlechten Empfangs nötig ist.

RDS AF muss auf ON eingestellt sein, die Funktion muss vom Radiosender unterstützt werden.

CT SYNC/ CT INDEP

Aktivieren der automatischen Uhrzeiteinstellung über das Datensignal des analogen und digitalen Rundfunks.

- Wenn die Uhrzeit nicht korrekt ist, liegt die Ursache meist an falschen Daten vom gewählten Radiosender, wenn dies auftritt, muss die Uhr manuell gestellt werden, siehe Kapitel UHR.

CLOCK 12/ CLOCK 24

Umschaltung der Uhr auf 12/24-Stunden Anzeige.

AREA

Einstellung der Empfangsregion in der das Autoradio betrieben wird.

DX/LOCAL

Suchlaufempfindlichkeit für den analogen Empfang einstellen, DX findet auch schwache Sender, LOCAL findet nur starke Ortssender.

STEREO/ MONO

Mono/ Stereo-Umschaltung für den analogen Empfang einstellen.

BEEP OFF/ BEEP ON

Tastenton aktivieren/ deaktivieren

14. Einbau | Ausbau | Anschlüsse

Einbauhinweise

Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von

Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die gegebenen Informationen zu den Anschlüssen des Autoradios. Das Autoradio darf nur mit geeigneten Adaptern angeschlossen werden, es muss sichergestellt sein, dass alle Leitungen die korrekten Signale bzw. Spannungen führen. Im Fahrzeug befindliche Stecker dürfen nicht direkt an das Autoradio angeschlossen werden.

Die Installation des Autoradios darf die Funktion von Airbags und anderen Sicherheitsvorrichtungen oder Bedienelementen nicht behindern oder blockieren. Die Fahrzeugbatterie (Minuspol, Masse) muss vor dem Einbau des Autoradios getrennt werden, andernfalls können Fehler oder auch Schäden an Autoradio oder Fahrzeugelektronik auftreten.

Die Sicherheitshinweise des KFZ-Herstellers sind zu beachten (Airbag, Alarmanlage, Bordcomputer, Wegfahrsperre etc.).

In Abhängigkeit vom Fahrzeug in welches das Autoradio eingebaut werden soll, werden optionale und spezifische Anschlussadapter und/oder Einbauzubehör wie Einbaurahmen, Blenden etc. benötigt- diese sind über den Fachhandel verfügbar.

Einbaufehler können zur Zerstörung des Autoradios oder der Fahrzeugelektronik führen.

Das Gehäuse des Autoradios wird im Betrieb heiß- es ist darauf zu achten, dass keine Kabel am Gehäuse anliegen.

Einbauorte mit hoher Feuchtigkeit oder Staub/ Schmutz können zu Funktionsstörungen oder Defekten des Gerätes führen.

Bitte konsultieren Sie Ihren Car-Hifi-Einbauspezialisten, wenn Sie Unterstützung beim Einbau des Autoradios benötigen.

Blaupunkt übernimmt keine Haftung oder Gewährleistung für durch fehlerhafte(n) und/oder unfachmännische(n) Einbau, Bedienung oder Verwendung verursachte Schäden oder deren Folgen.

Zum Ausbau des Autoradios schieben Sie das Entriegelungswerkzeug in die seitlichen Öffnungen ein (siehe Kapitel BEDIENELEMENTE AUTORADIO), bis sie einrasten. Ziehen Sie nun das Autoradio vorsichtig aus dem Einbauschacht.

Achten Sie darauf, dass keine Kabel beschädigt werden.

1 3 5 7 2 4 6 8 1 3 5 7 2 4 6 8

B

A

A B
1	NC/ Nicht belegt 1		Speaker/ Lautsprecher RR+
2	NC/ Nicht belegt	2	Speaker/ Lautsprecher RR-
3	NC/ Nicht belegt 3		Speaker/ Lautsprecher RF+
4	BATT/ Batterie (Kl.30) 4		Speaker/ Lautsprecher RF-
5	Antenna/ Schaltausgang (Remote) 5		Speaker/ Lautsprecher LF+
6	NC/ Nicht belegt	6	Speaker/ Lautsprecher LF-
7	ACC/ Zündplus (Kl.15) 7		Speaker/ Lautsprecher LR+
8	GND/ Masse (Kl.31) 8		Speaker/ Lautsprecher LR-

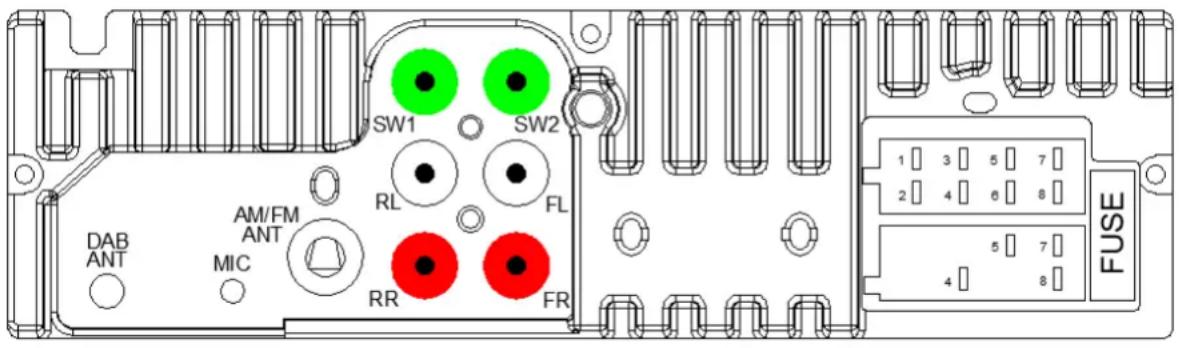

SW1 SW2 RL FL AM/FM ANT DAB ANT MIC RR FR FUSE 1 3 5 7 2 4 6 8 5 7 4 8

Anschlüsse und Begriffsdefinitionen der Anschlüsse

DAB-ANT: SMB-Anschluss mit 12 Volt Phantomspeisung für aktive Antennen (max. 150mA)

MIC: Anschluss für externes Freisprechmikrofon

FM/AM ANT: DIN-Anschluss analoger Radioempfang

RL, FL, RR, FR: Vorverstärkerausgänge für den Anschluss eines externen Verstärkers

SW1, SW2: Vorverstärkerausgänge für Subwoofer

Anschlussblock mit Kammer A (Stromversorgung), Kammer B (Lautsprecher) und Sicherung (KFZ-Flachsicherung, 10A, rot)

BATT/ BATTERIE (KI.30): Batterie

ACC/ ZÜNDPLUS (KI.15): Geschalteter Zündplus

GND/ MASSE (KI.31): Masse

ANTENNA/ SCHALTAUSGANG: Geschaltete

Spannungsversorgung für aktive Antennen oder Steuerspannung für externe Endstufen/ Subwoofer (12V, max. 150mA)

Das Autoradio unterstützt keine CD-Wechsler, Interface oder andere mit älteren Blaupunkt-Autoradios kompatible Komponenten.

Achten Sie auf korrekten Anschluss von Zündung und Dauerplus, andernfalls kann das Autoradio eine erhöhte Stromaufnahme haben und nicht vollständig abschalten. Dies kann auch zur Entladung oder Beschädigung der Autobatterie, Defekten der Fahrzeugelektronik oder anderer externer Komponenten führen!

15. Nützliche Informationen | Technische Daten

Garantie

Die aktuellen Garantiebedingungen können Sie unter www.blaupunkt.com einsehen, wenn hier keine weiteren Informationen angegeben sind, gelten die landesüblichen, gesetzlichen Bestimmungen.

Service

Sollten Sie einmal einen Reparaturservice in Anspruch nehmen müssen, wenden Sie sich bitte an Ihren Blaupunkt Händler von dem Sie das Produkt erworben haben, weiterhin finden Sie unter www.blaupunkt.com Informationen über Servicepartner in Ihrem Land.

Technische Daten

Lautsprecherimpedanz ≥ 4 Ohm/ Kanal

Spannungsversorgung

Betriebsspannung: 10.5 -14.4 V

Stromaufnahme

Betrieb < 10 A

Abgeschaltet (Kl.15/ ACC aus): < 5 mA

Eingänge/ Ausgänge

Antenne/ Verstärker 12V, max. 150mA

DAB- Antenne 12V, max. 150mA

USB-Anschluss MUSIC 5V, max. 0,7A

USB-Anschluss DC 5V 5V, max. 2A

AUX-Anschluss 3,5 mm Klinkenstecker

16. Fehlersuche

Nachfolgend finden Sie einige Fehlerbilder und deren mögliche Lösung.

Wenn Sie weiterhin Probleme mit dem Autoradio haben, kontaktieren Sie Ihren Fachhändler oder den Blaupunkt Service.

Bitte lassen Sie die Installation des Gerätes bei Problemen von einem Fachmann prüfen bzw. durchführen.

Ein Großteil der möglicherweise auftretenden Probleme lässt sich auf Anschluss- und Bedienfehler zurückführen. Bitte lesen Sie die Bedienungsanleitung vollständig und aufmerksam durch.

U.u. treffen einige Punkte auf Ihr Modell nicht zu, da die entsprechende Funktion oder Option nicht vorhanden ist.
- Nach Einbau leuchten Kontrollleuchten für den Airbag im Armaturenbrett/ der Tacho funktioniert nicht mehr etc.:

Das Autoradio wurde offensichtlich falsch angeschlossen.

Trennen Sie umgehend die Fahrzeugbatterie und entfernen Sie das Autoradio. Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.

- Autoradio lässt sich nicht einschalten/Autoradio zeigt beim Einschalten 1 HOUR/1 STUNDE an und schaltet nach einer Stunde ab:

Der Zündplus ist nicht angeschlossen oder nicht aktiviert. Bitte prüfen Sie die Anschlüsse.

- Bei höheren Lautstärken flackert das Display/ das Autoradio schaltet komplett ab:

Bitte prüfen Sie den Kabelquerschnitt der Spannungsversorgung.

Lassen Sie den Einbau von einem Fachmann durchführen/prüfen.

• Die Fernbedienung funktioniert nicht:

Bitte prüfen Sie die Batterie auf korrekten Sitz, entfernen Sie die kleine Kunststofffolie, richten Sie die Fernbedienung mit direktem Sichtkontakt auf das Autoradio.

Nicht alle Modelle haben diese Funktion.

- Autoradio schaltet nicht ein/ Autoradio reagiert nicht auf Zündung/ Autoradio schaltet nach einer bestimmten Zeit immer wieder automatisch aus/ Autoradio lässt sich ohne Zündung nicht einschalten:

Zündung/ Dauerplus korrekt angeschlossen? Der Zündplus muss korrekt 0 Volt/ 12 Volt schalten, es darf sich im Zustand „Zündung aus“ keine Restspannung auf dem Zündplus befinden.

Bitte prüfen Sie den korrekten Anschluss des Autoradios, auf keinen Fall dürfen die Stecker des KFZ direkt mit dem Autoradio verbunden werden ohne dass die Belegung vorher PIN für PIN geprüft wurde.

Lassen Sie den Einbau von einem Fachmann durchführen/prüfen.

- Einstellungen und/oder Senderspeicher gehen verloren, Uhrzeit funktioniert nicht richtig:

Grundsätzlich speichert das Autoradio die Einstellungen permanent, auch ohne Spannungsversorgung. Einige Einstellungen werden jedoch erst nach einem korrekten Herunterfahren permanent gespeichert, daher muss das Autoradio unbedingt korrekt ausgeschaltet werden. Funktionen wie Uhrzeit, letzte Quelle, letzte Abspielposition USB/ CD benötigen eine permanente Spannungsversorgung. Zur einwandfreien Funktion muss das Autoradio korrekt an Dauerplus angeschlossen sein, dieser darf nicht unterbrochen werden.

- Das Autoradio hat keinen oder nur schlechten Radioempfang:

Prüfen Sie die Antenne für den jeweiligen Empfangsbereich.

Prüfen Sie, ob Sie ggf. einen Phantomspeiseadapter benötigen.

Ist die Antenne korrekt montiert? Viele Antennen benötigen einen Gegenpol (Karosserie).

LED-Lampen oder andere elektrische Komponenten können den Radioempfang z.T. empfindlich stören, schließen Sie das Vorhandensein solcher Störungen aus. Stellen Sie bei der ersten Verwendung des Autoradios sicher, dass es auf die korrekte Radioregion eingestellt ist (siehe Kapitel EINSTELLUNGEN).

- Im DAB-Betrieb wird plötzlich NO SIGNAL oder NO SERVICE angezeigt:

Das aktuelle ENSEMBLE (Programmpaket) hat ein zu schwaches Signal und die Decodierung des Audiosignals ist nicht möglich. Bitte wählen Sie ein anderes ENSEMBLE bzw. prüfen Sie die DAB-Antenne.

- Das Autoradio zeigt im Radiobetrieb plötzlich SEEK PI (SUCHE PI)/SEEK TA (SUCHE TA) an oder wechselt den Sender:

Bitte prüfen Sie die Antenne und Einstellungen des Autoradios. Deaktivieren Sie ggf. die Alternativfrequenzfunktion (siehe Kapitel EINSTELLUNGEN). Schlechter Empfang kann dazu führen, dass das Autoradio den Sender wechselt, wenn die Verkehrsfunkfunktion aktiviert wurde.

- Das Autoradio zeigt im Radiobetrieb den Sendernamen nicht korrekt an:

Bitte stellen Sie die Anzeige mit der Taste DIS wie gewünscht ein. Prüfen Sie den Empfang (Antenne prüfen). Bitte beachten Sie: Einige Sender senden anstelle des Sendernamens ztw. zusätzliche Informationen anstelle des RDS-Sendernamens, hierauf hat das Autoradio keinen Einfluss.

- USB, CD, SD oder andere Datenträger keine Funktion: Bitte prüfen Sie die Funktion mit einem anderen Datenträger, formatieren Sie den Datenträger neu, spielen Sie andere Dateien auf.

- Mobiltelefon lädt nicht oder nur langsam über USB: Dies ist abhängig vom Telefon und dem verwendeten Kabel, herstellerspezifische Schnellladefunktionen werden nicht unterstützt.

- Bluetooth® Probleme (Telefonbuch wird nicht angezeigt, Telefon verbindet sich nicht, Anrufer nicht hörbar):

Bitte prüfen ob Softwareaktualisierungen für Telefon und/oder Autoradio zur Verfügung stehen. Setzen Sie das Autoradio über NORMSET zurück (siehe Kapitel EINSTELLUNGEN | MENÜ) bzw. drücken Sie die RESET-Taste (modellabhängig). Bitte das Autoradio im Telefon aus der Liste löschen, anschließend die Verbindung neu herstellen. Alle Berechtigungsanfragen auf dem Telefon mit JA bestätigen. Verwenden Sie testweise ein anderes Telefon.

- Der Anrufer hört mich nicht: Bitte prüfen Sie den Anschluss des externen Mikrofons. Prüfen Sie die Einstellung des Mikrofons in den Bluetooth®-Einstellungen (wenn vorhanden). Verwenden Sie testweise ein anderes Telefon.

- Der SUB-OUT bzw. dessen Einstelloptionen im Autoradio haben keine Funktion (modellabhängig): Bitte prüfen Sie den korrekten Anschluss des Subwoofers am SUB-Out Ausgang des Autoradios, andernfalls haben die Optionen in den Klangeinstellungen keinen Einfluss.

- Fehler/ Problem hier nicht aufgeführt. Eine Funktion des Autoradios arbeitet nicht wie erwartet/ Autoradio verhält sich nicht wie erwartet:

Setzen Sie das Autoradio über NORMSET zurück (siehe Kapitel EINSTELLUNGEN | MENÜ) bzw. drücken Sie die RESET-Taste (modellabhängig). Bitte prüfen Sie Aktualität der Software, aktuelle Softwareupdates finden Sie auf unserer Homepage oder können diese über unsere Service anfragen. Bitte beachten Sie: Eine genaue Fehlerbeschreibung und die Angabe der aktuellen Software vom Autoradio ist unabdinglich, wenn Sie Kontakt mit dem Service aufnehmen (Softwareabfrage siehe Kapitel EINSTELLUNGEN).

DR DEUTSCHLAND et ANTENNE DE.

DR DEUTSCHLAND y ANTENNE DE.

DR DEUTSCHLAND e ANTENNE DE.

6. Analoge radio: Middengolf (FM/MW)

Automatische zenderopslag (Travelstore)

DR DEUTSCHLAND en ANTENNE DE.

Automatische klokinstelling

DR DEUTSCHLAND i ANTENNE DE.

DR DEUTSCHLAND a ANTENNE DE.

DR DEUTSCHLAND ja ANTENNE DE.

DR DEUTSCHLAND και ANTENNE DE.

DR DEUTSCHLAND и ANTENNE DE.

DR DEUTSCHLAND in ANTENNE DE.

DR DEUTSCHLAND a ANTENNE DE.

Technische Änderungen, Irrtümer und Druckfehler vorbehalten.

Blaupunkt Competence Center Car Multimedia

Evo-Sales GmbH

Hastenbecker Weg 33

31785 Hameln/ Deutschland
