MANUAL DE USUARIO BPA 1123 BT BLAUPUNKT

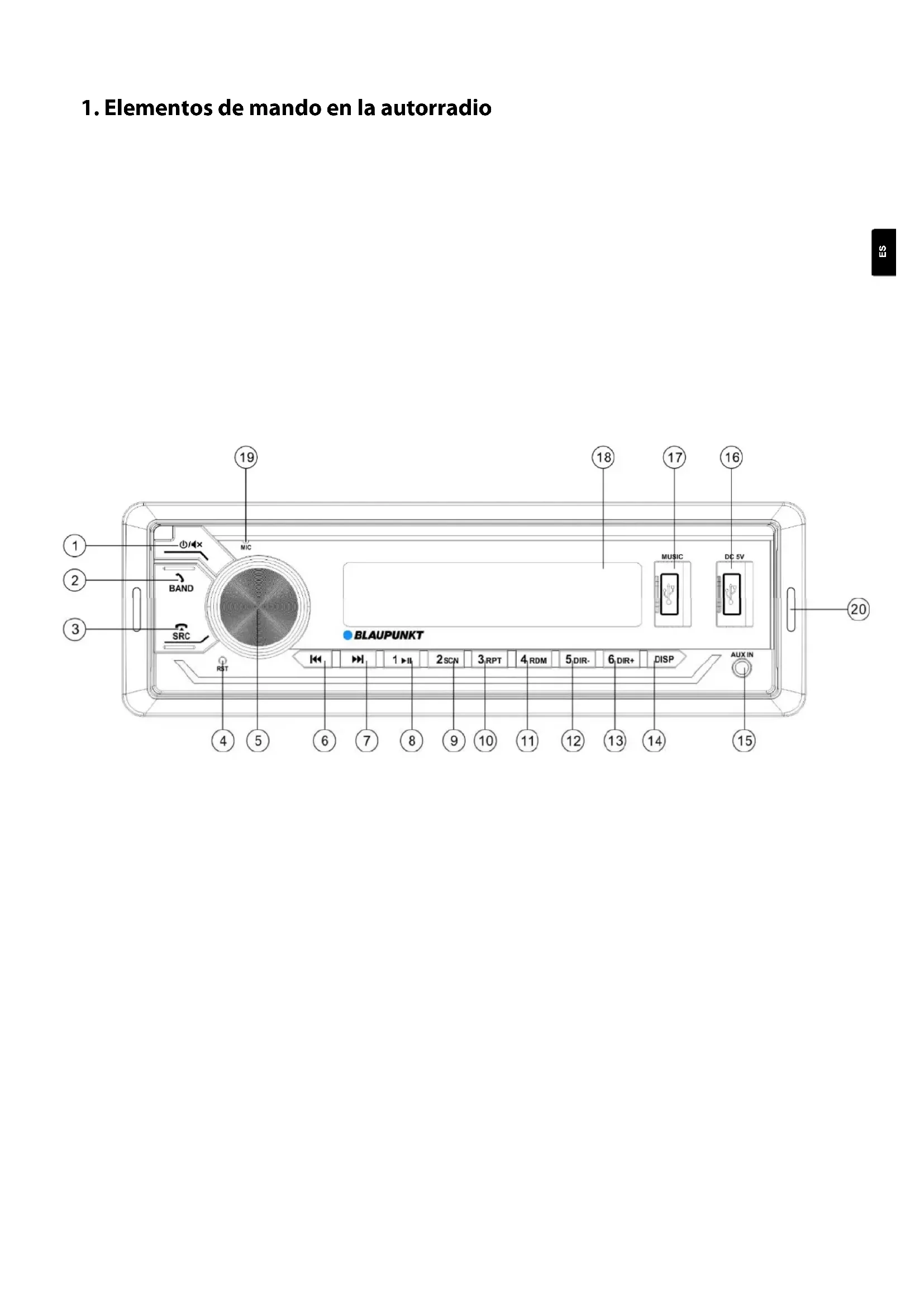

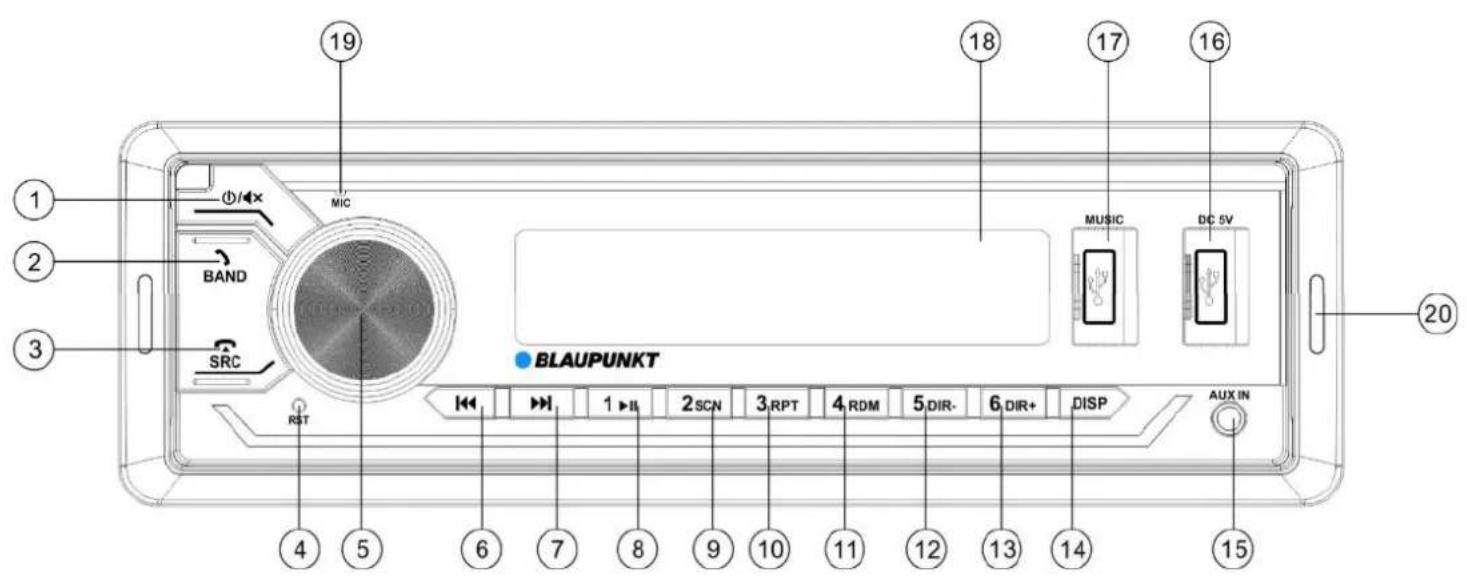

1. Elementos de mando en la autorradio① Botón de encendido

Pulsación corta: Enciende la autorradio, silencia la autorradio Pulsación larga: Apaga la autorradio ② BAND / Recepción de una llamada Cambio del nivel de memoria, recepción de una llamada entrante, marcación del último número ③ Botón SRC / rechazar llamada, terminación de llamada: Selecciona la fuente de audio, las fuentes de audio disponibles se conmutan una por una. Durante la llamada: Rechaza una llamada, finaliza una llamada ④ Botón RST: Reinicio: Restablecimiento del equipo ⑤ Perilla: Rotación: Volumen alto / silencioso En el menú, cambia entre opciones de ajuste / cambia opciones Pulsación corta: Llamada a los ajustes de audio (ver AJUSTES | MENÚ) Pulsación larga: Activación de los ajustes avanzados (véase AJUSTES | MENÚ) ⑥ ⑦Botones de avance / retroceso: Pulsación corta: Según la fuente, búsqueda de FM, cambio de servicio DAB (solo BPA 1124 DAB BT), cambio de pista USB / Bluetooth, etc. Pulsación larga: Según la fuente: FM: Búsqueda manual DAB: Búsqueda de banda (solo BPA 1124 DAB BT) USB: Avance / retroceso rápido ⑧-⑬Botones de emisoras de radio: Pulsación corta: Llama a una emisora o a una segunda función especial / función visualizada en función de la fuente seleccionada (reproducción / pausa, función de reproducción SCN, función de repetición RPT, reproducción aleatoria RDM) Pulsación larga: Almacenamiento de la emisora de radio actual ⑫-⑬ Botones DIR-/ DIR+: Pulsación corta: Cambia de directorio durante la reproducción por USB Pulsación larga: 10 títulos hacia atrás / delante para reproducción desde USB ⑭ Botón DISP: Pulsación corta: Cambia entre diferentes informaciones en la pantalla en función de la fuente seleccionada Pulsación larga: Ajuste de hora ⑮ Entrada AUX-IN: Conector para fuente de audio analógica externa con clavija estéreo de 3,5 mm ⑯ Conector USB DC 5V: Conector para cargar dispositivos como teléfonos móviles (máx. 2A) ⑰ Conector USB MUSIC: Interfaz para memorias USB de reproducción de música (FAT / exFAT) ⑱ Pantalla LC: Muestra información como la emisora, la pista, la hora y las opciones de configuración ⑲ MIC Micrófono: (micrófono manos libres) ⑳ Orificios para la herramienta de desmontajeES

2. Enhorabuena por su compra

Enhorabuena por la compra de su nuevo producto de Blaupunkt. Para disfrutar de él durante mucho tiempo, lea atentamente este manual. Sin embargo, si surgen problemas inesperados, consulte el manual del usuario para ver si puede resolverlos por su cuenta. Consulte también el capítulo BÚSQUEDA DE ERRORES al final del manual de usuario. Si no puede resolver el problema, su distribuidor y el servicio técnico de Blaupunkt estarán encantados de poder ayudarle. Los datos de contacto están disponibles en la página www.blaupunkt.com

Este manual puede aplicarse a diferentes modelos con diferentes características, por lo que algunas funciones y opciones pueden no estar disponibles o pueden diferir para un modelo en particular. Nos reservamos el derecho a realizar cambios técnicos para mejorar el producto, por lo que es posible que se produzcan desviaciones de las funciones descritas en este manual.

Elementos de mando en la autorradio 1 Enhorabuena por su compra | Índice 2 Reglas de seguridad 3 Información general | Volumen de suministro 4 Encendido / apagado | Cambio del volumen 5 Radio analógica: Onda media (FM / AM) 6 Radio digital: DAB / DAB+ (solo BPA 1124 DAB BT) 7 Reproducción desde dispositivos y soportes externos: USB 8 Reproducción desde dispositivos y soportes externos: Bluetooth® 9 Reproducción desde dispositivos y soportes externos: AUX 10 Juego de manos libres Bluetooth® 11 Reloj 12 Ajustes | Menú 13 Instalación | Desmontaje | Conexiones 14 Información útil | Datos técnicos 15 Solución de problemas 163. Reglas de seguridad Reglas de seguridad El equipo se ha fabricado de acuerdo con el estado de la técnica y las directrices de seguridad especificadas. No obstante, pueden surgir peligros si no se respetan las instrucciones de seguridad de este manual. Las presentes instrucciones tienen como objetivo familiarizar al usuario con las funciones más importantes.

• Lea atentamente estas instrucciones antes de utilizar su autorradio.

• El manual debe conservarse en un lugar accesible para todos los usuarios.

• Cuando ceda la autorradio a terceros, incluya estas instrucciones.

• Siga las instrucciones de los dispositivos utilizados junto con la autorradio. - Si se produce un problema, no siga utilizando el equipo. Símbolos utilizados En este manual se utilizan los siguientes símbolos: ¡PELIGRO! Advertencia sobe lesiones ¡CUIDADO! Aviso de daños en la unidad de DVD/CD o en el soporte de datos en uso ¡PELIGRO! Aviso de un volumen muy alto El marcado CE confirma la conformidad con las directrices de la UE

Sugerencia Especificación Seguridad vial Siga las siguientes directrices de seguridad vial La autorradio debe utilizarse de manera que el vehículo pueda conducirse con seguridad en todo momento. ¡Utilizar las funciones de la autorradio mientras se conduce puede distraer la atención de la situación en la carretera y provocar graves accidentes! Debe evitarse cualquier actividad adicional que distraiga de la situación en la carretera y del manejo del vehículo mientras se conduce. Para utilizar estas funciones, detenga el vehículo en una zona autorizada y maneje la radio con el vehículo parado. Escuche siempre la radio a un volumen moderado para proteger su oído y poder escuchar las señales acústicas de advertencia (por ejemplo, de la policía). En pausas silenciosas (por ejemplo, al cambiar la fuente de audio), no se escucha el cambio de volumen. No suba el volumen durante esta pausa silenciosa. Normas de seguridad generales No modifique ni abra la autorradio. No hay piezas en el interior que puedan repararse por parte del usuario. Las radios con la unidad de CD contienen un láser de clase 1 que puede dañar la visión. Uso previsto del equipo: Esta autorradio está diseñado para su instalación y funcionamiento en un vehículo con una tensión de alimentación de 12 V y debe instalarse en una ranura DIN. Deben respetarse los límites de los parámetros de la autorradio. Las reparaciones y, si es necesario, la instalación deben encargarse a un especialista.ES

4. Información general | Volumen de suministro

Declaración de conformidad La empresa Blaupunkt Competence Center Car Multimedia Evo Sales GmbH declara que la autorradio cumple los requisitos esenciales y otras normas de la Directiva 2014/53/UE. La declaración de conformidad puede consultarse en la siguiente dirección www.blaupunkt.com, si no está disponible en el sitio web, póngase en contacto con nosotros. Información sobre marcas Todas las demás marcas comerciales y sus logotipos, nombres de marcas o nombres de empresas mencionados en este manual se utilizan únicamente con fines de identificación y son propiedad de sus respectivos propietarios. Reglas de limpieza Los disolventes, agentes limpiadores y abrasivos, así como los aerosoles de cabina, ambientadores y los productos para el cuidado de plásticos pueden contener componentes que dañen la superficie de autorradio. Limpie la autorradio con un paño seco o ligeramente húmedo. Reglas de la eliminación

No elimine el equipo viejo con la basura doméstica! Utilice los sistemas de devolución y recogida disponibles para deshacerse de su equipo antiguo y los accesorios. Alcance del suministro El alcance de entrega incluye los siguientes componentes:

• Manual de instrucciones

• Adaptador de conexión tensión / altavoz

• Marco de montaje + herramienta de desmontaje

5. Encendido/apagado | Cambio del volumen

Encendido/apagado Pulsando brevemente el botón de encendido se enciende la radio. Para apagarla, mantenga pulsado el botón de encendido durante más de 2 segundos. La autorradio no puede encenderse con la ignición del vehículo desconectado. Encendido / apagado con el encendido del vehículo Si se desconecta el encendido con la autorradio en funcionamiento, ésta se apagará y volverá a encenderse automáticamente la próxima vez que se conecte la ignición. Si la radio se ha apagado con el botón de encendido de la autorradio, permanecerá apagada permanentemente al conectar / desconectar el encendido hasta que se vuelva a conectar manualmente. Si la función no es como se describe, la radio no se ha conectado correctamente. Cambio del volumen El volumen se puede ajustar con la perilla, el volumen se puede poner de 0 (sin sonido) a 40 (volumen máximo). La pantalla muestra el nivel de volumen ajustado durante unos segundos. Ajuste del volumen de la música: Durante la reproducción de música, gire el botón izquierdo / perilla para cambiar el volumen. Ajuste del volumen del Bluetooth® (teléfono): Durante una llamada telefónica, gire el botón izquierdo / perilla para cambiar el volumen. Silenciar la autorradio (Mute) Pulse brevemente el botón de encendido para silenciar la autorradio o recuperar el volumen anterior. Escuche siempre la radio a un volumen moderado para proteger su oído y poder escuchar las señales acústicas de advertencia (por ejemplo, de la policía). En pausas silenciosas (por ejemplo, al cambiar la fuente de audio), no se escucha el cambio de volumen. No suba el volumen durante esta pausa silenciosa.6. Radio analógica: Onda media (FM / MW) Las vías analógicas de transmisión de señales de radio, como la FM en 87,5 a 108 MHz, son los modos «clásicos» de transmisión y se utilizan ampliamente en todo el mundo. Los transmisores son analógicos (FM= frecuencia modulada, MW / AM= amplitud modulada). Con señales débiles o fluctuantes, la señal estéreo se desvanece en FM, las emisoras se reproducen en mono y empiezan a silbar. Dependiendo de la región, a menudo se pueden recibir emisoras en distintas frecuencias, a las que la autorradio puede cambiar automáticamente en función de la calidad de la recepción si la emisora proporciona la información RDS necesaria y las señales transmitidas tienen suficiente intensidad. Inicio de reproducción de la radio FM / MW Utilice el botón SRC para seleccionar la última fuente analógica utilizada (pantalla RADIO o FM1, FM2, FM3, MW1, MW2) y, a continuación, utilice el botón BAND para cambiar el nivel de memoria o el rango de frecuencia (FM1, FM2, FM3, MW1, MW2). Hay 6 posiciones de memoria disponibles en cada nivel de memoria. Búsqueda de emisoras Pulsando brevemente los botones >>/ << , puede iniciar la búsqueda de canales (hacia delante y hacia atrás). La búsqueda se detiene automáticamente en la siguiente emisora recibida con suficiente intensidad de recepción. También puede ajustar la frecuencia manualmente si la señal de la emisora buscada es muy débil y la búsqueda no se detiene en la frecuencia deseada. Para ello, mantenga pulsado uno de los botones >> o << hasta que aparezca MANUAL en la pantalla. La frecuencia cambiará ahora mientras se mantenga pulsado el botón y solo se detendrá cuando se suelte el botón. La frecuencia puede cambiarse emisora por emisora pulsando brevemente el botón >> o << . Si no se pulsa ningún botón durante unos 5 segundos, la autorradio reactiva la búsqueda automática y la pantalla muestra brevemente AUTO. Guardar emisoras / seleccionar emisoras guardadas Las emisoras favoritas pueden asignarse a los botones de 1a 6. Cada nivel de memoria (FM1, FM2 , FM3, MW1, MW2) puede almacenar 6 emisoras: Puede ajustar la emisora deseada de manera que se describe en BÚSQUEDA DE EMISORAS. Mantenga pulsado el botón de memoria seleccionado durante aproximadamente un segundo y suéltelo de nuevo. Pulsando brevemente el botón de memoria puede recuperar una emisora previamente guardada. En la parte derecha de la pantalla, verá el número del espacio de memoria asignado. Guardar emisoras automáticamente (Travelstore) Las emisoras disponibles pueden guardarse mediante la búsqueda automática (travel store): Mantenga pulsado el botón BAND hasta que el equipo inicie el proceso. La pantalla mostrará la frecuencia y el número de espacio de memoria libre asignado a la emisora encontrada, una vez finalizado el procedimiento, se reproducirán brevemente todas las emisoras almacenadas. Cambio de pantalla Con el botón DIS puede cambiar la información que se muestra en la pantalla:

• Nombre de la estación (frecuencia si falta el nombre)

• Hora La disponibilidad de la función de visualización depende de la emisora y de la calidad de recepción. Si la recepción es mala, es posible que la información no se muestre o sea incorrecta o haga referencia a la emisora anterior. Otras funciones u opciones: Véase el capítulo AJUSTES.ES

Digital Audio Broadcasting (DAB / DAB+) es el sucesor digital de la radiodifusión analógica en FM. La transmisión digital provoca algunas diferencias en relación con la conocida radio FM analógica: En un mismo canal se emiten varias emisoras, los llamados MULIPLEX (también llamados paquetes de programas). Las emisoras que se encuentran en un determinado MULPLEX se denominan servicios (SERVICES) (= emisoras y/o servicios de datos). En Alemania, por ejemplo, los MULTIPLEX están disponibles a nivel regional en las emisoras públicas; además, actualmente hay dos MULTIPLEX que se pueden reproducir en toda Alemania: DR DEUTSCHLAND y ANTENNE DE. A menudo, los MULITPLEX pueden recibirse en el mismo canal en toda la zona de transmisión a través de distintas ubicaciones de los transmisores (red de onda común), lo que hace innecesarios los cambios de canal. Esto deja más espacio para otros proveedores de programas. Las emisoras no generan el ruido típico de la FM, o bien la emisora se oye con una calidad constante o no se oye en absoluto cuando la corrección de errores ya no es capaz de reconstruir la señal, lo que va acompañado de un breve sonido llamado «burbujeo». Inicio de reproducción de la radio DAB / DAB+ Utilice el botón SRC para seleccionar la fuente DAB y, a continuación, utilice el botón BAND para cambiar el nivel de memoria (DAB1, DAB2, DAB3). Hay 6 posiciones de memoria disponibles encada nivel de memoria. Navegación por servicios / búsqueda de multiplex Utilice los botones >> / << para desplazarse hacia arriba o hacia abajo por los servicios del conjunto actual. Si se alcanza el primer o último servicio del multiplex actual, se inicia automáticamente la búsqueda del multiplex anterior o siguiente posible, reproduciendo el último o primer servicio de la lista del nuevo multiplex. Búsqueda de multiplex Manteniendo pulsados los botones >> / <<, se puede iniciar la búsqueda del multiplex siguiente o anterior posible de recibir en cualquier momento. Guardar emisoras / seleccionar emisoras guardadas Puede guardar sus emisoras favoritas en la memoria de emisoras utilizando los botones 1- 6. Cada nivel de memoria puede guardar 6 emisoras. Ajuste la emisora seleccionada como se describe en el capítulo NEVEGACIÓN POR SERVICIOS / BÚSQUEDA DE MULTIPLEX. Mantenga pulsado el botón de memoria seleccionado durante aproximadamente un segundo y suéltelo de nuevo. Pulsando brevemente el botón de memoria puede recuperar una emisora previamente guardada. En la parte derecha de la pantalla, verá el número del espacio de memoria asignado. Cambio de pantalla Con el botón DIS puede cambiar la información que se muestra en la pantalla:

• Hora La disponibilidad de la función de visualización depende de la emisora y de la calidad de recepción. Si la recepción es mala, la información relativa a la emisora anterior puede no visualizarse o visualizarse brevemente.8. Reproducción desde dispositivos y soportes externos: USB A través del puerto USB, se pueden conectar a la autorradio los llamados dispositivos de almacenamiento masivo (memorias USB) y reproducir los archivos multimedia que contengan, siempre que sean compatibles con el equipo, así como otros archivos. Soportes de datos / tipos de medios utilizados:

• Dispositivos de almacenamiento USB con sistema de archivos FAT16, FAT32, exFAT

• Formatos de datos: MP3, WMA No se puede garantizar el funcionamiento impecable de todos los archivos multimedia, incluidos los mencionados anteriormente, debido a la variedad de software con el que se pueden crear dichos archivos. No es posible la conexión de reproductores de MP3 o teléfonos móviles para reproducir música. El puerto USB del equipo también puede utilizarse para cargar dispositivos externos, como teléfonos móviles. Las funciones de carga rápida específicas del fabricante no son compatibles. No se puede garantizar que se puedan cargar todos los dispositivos, también puede depender del cable USB utilizado. Esta autorradio tiene un puerto USB para reproducción multimedia:

• Conector USB MUSIC debajo de la solapa en la parte frontal de la unidad (véase ELEMENTOS DE MANDO DE LA AUTORRADIO). Conexión del soporte de datos USB / Inicio de la reproducción USB Abra la tapa marcada como MUSIC (inclínela hacia arriba). Inserte con cuidado el soporte de datos USB en la toma USB, no utilice fuerza ni incline el soporte de datos USB. El equipo cambia automáticamente al modo USB. Los datos se cargan, la reproducción comienza con el primer archivo multimedia reconocido por el equipo. Si ya se ha conectado anteriormente un soporte de datos USB, cambie a la fuente USB mediante el botón SRC, los datos se cargarán y la reproducción comenzará desde el último archivo reproducido. Reproducción a través de USB Manteniendo pulsados brevemente los botones >> / << puede desplazarse por los distintos títulos. Pulsando los botones >> / << por más tiempo puede activar el desplazamiento rápido. Funciones especiales Las siguientes funciones especiales pueden utilizarse con los botones de 1 a 6 de acuerdo con los símbolos de los botones:

• PAUSA: (pausar o reanudar la reproducción)

• SCN: Activación de la función de reproducción de títulos, cada título se reproduce durante 10 segundos hasta que se desactiva la función

• RPT: FUNCIÓN DE REPETIR TÍTULO (ONE), DIRECTORIO (DIR) o TODO (ALL) activar / desactivar

• RDM: Activar / desactivar la función de REPRODUCCIÓN ALEATORIA de títulos en el soporte de datos - DIR-/DIR+: pulsación corta: CAMBIO DE DIRECTORIO a directorio anterior / siguiente en el soporte de datos pulsación larga: salta 10 títulos hacia atrás / delante. Cambio de pantalla Con el botón DIS puede cambiar la información que se muestra en la pantalla:

• Información del archivo multimedia (siguiente archivo, carpeta, información ID3, número)

• Hora La disponibilidad de la función de visualización depende de los archivos utilizados. Retirar soporte de datos USB No extraiga nunca el soporte de datos sin haber apagado antes el equipo, ya que de lo contrario el soporte de datos o los datos que contiene pueden resultar dañados. ¡Mayor riesgo de lesiones por las memorias USB sobresalientes! En caso de accidente, las piezas que sobresalen de la autorradio pueden causar lesiones. Por eso es aconsejable utilizar memorias USB lo más pequeñas posible.ES

9. Reproducción desde dispositivos y soportes externos: Bluetooth®

La función Bluetooth® permite emparejar teléfonos móviles y reproductores multimedia Bluetooth® con la autorradio. Si el dispositivo Bluetooth® conectado es compatible con funciones A2DP y AVRCP, puede reproducir música en la autorradio y controlar la reproducción. En el momento del lanzamiento, se realizaron detalladas pruebas de la función Bluetooth® con varios teléfonos y reproductores multimedia para garantizar la mayor compatibilidad posible. Sin embargo, las funciones pueden estar limitadas o no existir dependiendo del dispositivo que se utilice. En caso de que se produzcan estos problemas, compruebe si hay una actualización disponible para su dispositivo o autorradio. El último dispositivo conectado se conectará automáticamente cuando se reinicie el equipo. En función del teléfono móvil o del reproductor multimedia Bluetooth®, es necesario volver a activar Bluetooth® para los dispositivos conectados anteriormente o volver a iniciar la conexión a través de la lista de dispositivos Bluetooth®. Antes de conectar otro dispositivo Bluetooth®, desconecte el dispositivo ya conectado. No es posible transmitir desde esta autorradio a través de Bluetooth® a otro dispositivo (por ejemplo, altavoces Bluetooth®, etc.), esta autorradio solo admite la recepción de música a través de Bluetooth®. Conexión Bluetooth® Encienda la radio, abra los ajustes de Bluetooth® en su dispositivo Bluetooth®, busque los dispositivos disponibles y conéctelos según el procedimiento descrito en el manual del dispositivo Bluetooth®. Después de una conexión exitosa, la autorradio muestra CONECTADO / CONNECTED y un pequeño símbolo de Bluetooth® en la pantalla. Confirme cualquier solicitud en su teléfono inmediatamente, de lo contrario las funciones pueden estar limitadas, no disponibles o el emparejamiento puede no funcionar. Solo es necesario realizar el proceso de conexión una vez, tras lo cual los dispositivos se reconectan automáticamente. Si el dispositivo ya se ha conectado previamente (el símbolo Bluetooth® de la pantalla de la autorradio debe estar iluminado y el dispositivo Bluetooth® debe mostrar también el estado «connected»), cambie a la fuente BT AUDIO con el botón SRC. Reproducción por Bluetooth® Manteniendo pulsados brevemente los botones >> / << puede desplazarse por los distintos títulos. Ajuste el volumen en el dispositivo Bluetooth® conectado si el sonido es demasiado bajo o alto . Si la reproducción no se inicia o se inicia una aplicación incorrecta en el dispositivo Bluetooth®, inicie / seleccione el reproductor de audio correcto en el dispositivo Bluetooth® conectado que se utilizará para la transmisión. Funciones especiales Con el botón de emisora 1 se pueden activar las siguientes funciones especiales según el símbolo del botón:

• PAUSA: pausa o reanuda la reproducción. Cambio de pantalla Con el botón DIS puede cambiar la información que se muestra en la pantalla:

• Información actual del título (BPA 1124 DAB BT)

• Hora La disponibilidad de la función de visualización depende de los archivos / dispositivo conectado / aplicación utilizada.10. Reproducción desde dispositivos y soportes externos: AUX A través de la conexión AUX, se pueden alimentar señales de audio analógicas de dispositivos externos, como reproductores de CD portátiles, reproductores de casetes o incluso reproductores de MP3, mediante un cable adaptador. En el lado de la radio, se necesita una clavija estéreo de 3,5 mm. Para las aplicaciones más habituales, necesitará un cable con clavija estéreo de 3,5 mm a 3,5 mm, que puede adquirir en tiendas especializadas bien surtidas. La radio está equipada con un conector AUX:

• Conector AUX-IN en la parte delantera (véase el capítulo ELEMENTOS DE MANDO - AUTORRADIO) Conecte un dispositivo externo mediante un adaptador adecuado y seleccione la fuente AUX IN mediante el botón SRC. Si es necesario o posible, ajuste el volumen del dispositivo externo para conseguir un nivel similar al de otras fuentes de radio. El volumen puede controlarse a través de la autorradio. Para evitar daños en el equipo, utilice únicamente enchufes y cables en buen estado. Si utiliza clavijas de 3,5 mm (mono) de 2 pines, no recibirá una señal estéreo y es posible que falte un canal de audio durante la reproducción. ¡Mayor riesgo de lesiones debido a los enchufes sobresalientes! En caso de accidente, las piezas que sobresalen de la autorradio pueden causar lesiones. Por esta razón, se recomiendan los tapones angulares.ES

La función Bluetooth® permite emparejar teléfonos móviles y reproductores multimedia Bluetooth® con la autorradio. Tras emparejar el teléfono móvil con la radio del coche, puede hacer llamadas telefónicas con la función de manos libres incorporada. En el momento del lanzamiento, se realizaron detalladas pruebas de la función Bluetooth® con varios teléfonos y reproductores multimedia para garantizar la mayor compatibilidad posible. Sin embargo, las funciones pueden estar limitadas o no existir dependiendo del dispositivo que se utilice. En caso de que se produzcan estos problemas, compruebe si hay una actualización disponible para su dispositivo o autorradio. El último dispositivo conectado se conectará automáticamente cuando se reinicie el equipo. En función del teléfono móvil o del reproductor multimedia Bluetooth®, es necesario volver a activar Bluetooth® para los dispositivos conectados anteriormente o volver a iniciar la conexión a través de la lista de dispositivos Bluetooth®. Antes de conectar otro dispositivo Bluetooth®, desconecte el dispositivo ya conectado. Conexión Bluetooth® Encienda la radio, abra los ajustes de Bluetooth® en su dispositivo Bluetooth®, busque los dispositivos disponibles y conéctelos según el procedimiento descrito en el manual del dispositivo Bluetooth®. Después de una conexión exitosa, la autorradio muestra CONECTADO / CONNECTED y un pequeño símbolo de Bluetooth® en la pantalla. Confirme cualquier solicitud en su teléfono inmediatamente, de lo contrario las funciones pueden estar limitadas, no disponibles o el emparejamiento puede no funcionar. Solo es necesario realizar el proceso de conexión una vez, tras lo cual los dispositivos se reconectan automáticamente. Llamada entrante Una llamada entrante se señala con un tono de llamada y una indicación en la pantalla de la autorradio. Puede aceptar o rechazar la llamada con los botones del teléfono. Llamada saliente Una vez seleccionada la fuente BT AUDIO con el botón SRC, se puede llamar al último número con el botón Responder llamada. Una llamada activa puede transferirse al teléfono pulsando brevemente el botón Responder o también transferirse de nuevo a la radio.

La unidad tiene un reloj interno; puede mostrar la hora en la pantalla pulsando el botón DIS hasta que aparezca la información deseada en la pantalla. Ajuste manual del reloj Mantenga pulsado el botón DIS hasta que las horas empiecen a parpadear, ajústelas con la perilla y, a continuación, cambie a los minutos pulsando la perilla y ajústelos. Termine el ajuste pulsando el botón DIS. Ajuste automático del reloj Véase el capítulo AJUSTES.13. Ajustes | Menú Seleccione los ajustes para el sonido pulsando brevemente la perilla. Si mantiene pulsado la perilla, aparecerán los ajustes ampliados. Para navegar por los ajustes o cambiar un ajuste, gire la perilla. Para seleccionar una opción o cambiar un ajuste, selecciónelos pulsando brevemente la perilla. La opción ON activa la función en cuestión, la opción OFF la desactiva. Los siguientes ajustes pueden realizarse o adaptarse según sus necesidades: Ajustes de sonido BAS Refuerzo o reducción de las frecuencias bajas. Opción no disponible si la opción EQ está activa. TRE Refuerzo o reducción de las frecuencias altas. Opción no disponible si la opción EQ está activa. BAL Ajuste del balance de la señal de audio. FAD Ajuste de la señal de audio de los altavoces delanteros / traseros.

Activación de patrones de sonido preestablecidos. Cuando EQ está activo, las opciones BAS y TRE no están disponibles. LOUD Activa / desactiva el refuerzo de graves. Configuración avanzada del equipo COLOR AUTO/ RED/ GREEN/ BLUE/ YELLOW/ CYAN/ PURPLE/ WHITE Ajuste del color del botón o cambio de color automático.

Cuando esta función está activada, la autorradio siempre intentará cambiar a la mejor frecuencia de transmisión (frecuencia alternativa). Esta función debe operarse a través de la emisora de radio.

Activa / desactiva la priorización de radio de comunicación FM. Cuando está activada, la autorradio cambia automáticamente a la radio y luego vuelve a la fuente activa anteriormente cuando se recibe un informe de tráfico. El símbolo con las letras TA se enciende en la pantalla cuando la función está activada, durante un mensaje de tráfico TA parpadea y aparece TRAFFIC en la pantalla.

PTY OFF/ MUSIC/ SPEECH

Esta función se utiliza para buscar un tipo específico de emisora / género musical. Opción solo disponible cuando se selecciona la fuente FM.

Cuando esta función está activa, solo se seleccionan emisoras con el mismo programa regional si es necesario cambiar automáticamente de emisora debido a una mala recepción. RDS AF Función RDS AF debe estar ajustada en ON, la función debe ser compatible con la emisora de radio.

Activa el ajuste automático de la hora a través de la señal de datos de radio analógica y digital. Si la hora no es correcta, el motivo suelen ser datos incorrectos de la emisora de radio seleccionada, en cuyo caso la hora debe ajustarse manualmente, véase el capítulo HORA. CLOCK 12 / CLOCK 24 Cambia el reloj al modo 12/24 horas. AREA Ajuste de la región de recepción en la que se utiliza la radio. DX / LOCAL Ajuste de la sensibilidad de búsqueda para la recepción analógica, DX también encuentra emisoras débiles, LOCAL solo emisoras locales fuertes. STEREO / MONO Permite la conmutación mono / estéreo para la recepción analógica.

Activa / desactiva el sonido de los botones.ES

14. Montaje | Desmontaje | Conexiones

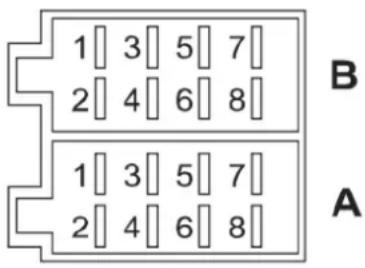

Reglas de instalación Solo instale el equipo si tiene experiencia en la instalación de autorradios y está familiarizado con el sistema eléctrico del vehículo. Preste atención a la información facilitada en las conexiones de la autorradio. La autorradio solo puede conectarse utilizando los adaptadores adecuados; asegúrese de que todos los cables transmitan las señales o tengan tensiones correctas. Los enchufes del vehículo no deben conectarse directamente a la autorradio. La instalación de la autorradio no debe interferir u obstruir el funcionamiento de los airbags y otros dispositivos y/o controles de seguridad. Desconecte la batería del vehículo (terminal negativo, masa) antes de instalar la autorradio, de lo contrario pueden producirse averías o incluso daños en la autorradio o en la electrónica del vehículo. Respete las instrucciones de seguridad del fabricante del vehículo (airbag, sistema de alarma, ordenador de a bordo, inmovilizador, etc.). Dependiendo del vehículo en el que se vaya a instalar la radio, se necesitan adaptadores de conexión opcionales y específicos y/o accesorios de montaje como marcos de montaje, cubiertas, etc. Los errores de instalación pueden provocar daños en la radio o en la electrónica del vehículo. La carcasa de la radio se calienta durante el funcionamiento; asegúrese de que ningún cable entre en contacto con la carcasa. El montaje en un lugar con mucha humedad o polvo / suciedad puede provocar fallos de funcionamiento o defectos en el equipo. Si necesita ayuda para instalar la autorradio, consulte a un especialista en Hi-Fi para automóviles. Blaupunkt no asume ninguna responsabilidad ni concede garantía por los daños causados por una instalación, funcionamiento o uso incorrectos y/o inexpertos y sus consecuencias. Para extraer la autorradio, introduzca la herramienta de desbloqueo en las aberturas laterales (véase el capítulo ELEMENTOS DE MANDO - AUTORRADIO) hasta que encajen en su sitio. Ahora extraiga con cuidado la autorradio del zócalo de montaje. Asegúrese de que ningún cable esté dañado.

BATT / Batería (cl. 30) 4

Antena / salida de conmutación (remota) 5

ACC / Encendido más (cl. 15)

GND / masa (cl. 31) 8

Altavoz / altavoces LR-Conexiones y definiciones de conexión DAB-ANT: Conector SMB con alimentación fantasma de 12 V para antenas activas (máx. 150 mA) MIC: Conexión para micrófono manos libres externo FM/AM ANT: Conexión DIN para recepción de radio analógica RL, FL, RR, FR: Salidas de preamplificador para conectar un amplificador externo SW1, SW2: Salidas de preamplificador para subwoofer Bloque de terminales con compartimento A (alimentación), compartimento B (altavoz) y fusible (fusible plano de coche, 10 A, rojo) BATT/ BATTERIE (Kl.30): Batería ACC/ ZÜNDPLUS (Kl.15): Encendido más GND/ MASSE (Kl.31): Tierra ANTENA / SALIDA DE CONMUTACIÓN: Alimentación conmutable para antenas activas o tensión de control para amplificadores de potencia/subwoofers externos (12 V, máx. 150 mA) La autorradio no admite cambiadores de CD, interfaz u otros componentes compatibles con autorradios Blaupunkt más antiguos. Asegúrese de que el encendido y la alimentación continua están conectados correctamente, de lo contrario la autorradio puede tener un mayor consumo de corriente y no apagarse completamente. Esto también puede provocar una descarga o daños en la batería del coche, fallos en la electrónica del vehículo u otros componentes externos.

15. Información útil | Datos técnicos

Garantía Las condiciones actuales de la garantía pueden encontrarse en www.blaupunkt.com. Si no se da ninguna información adicional aquí, se aplica la legislación local. Servicio Si necesita un servicio de reparación, póngase en contacto con el distribuidor Blaupunkt donde compró el producto. Puede encontrar más información sobre los socios de servicio en su país en www.blaupunkt.com Información sobre los socios de servicio en su país. Datos técnicos Impedancia de los altavoces ≥ 4 ohmios/canal Alimentación Tensión de funcionamiento: 10,5 -14,4 V Consumo de energía Operación < 10 A Apagado (cl.15/ ACC apagado): < 5 mA Entradas / salidas Antena / amplificador 12 V, máx. 150 mA Antena DAB 12V, máx. 150 mA Conector USB MUSIC 5V, máx. 0,7 A Conector USB DC 5V 5V, máx. 2A Conector AUX de 3,5 mm Clavija tipo jackES

16. Búsqueda de errores

A continuación se ilustran los errores y sus posibles soluciones. Si sigue teniendo problemas con la autorradio, póngase en contacto con su distribuidor o con el Centro de Servicio Blaupunkt. Si surgen problemas, encargue la inspección o instalación a un especialista. La mayoría de los problemas que se producen pueden atribuirse a una conexión y manipulación incorrectas. Lea íntegramente el manual de instrucciones. Es posible que algunos artículos no se apliquen a su modelo porque la función u opción correspondiente no esté disponible.

• Una vez instalado el equipo, las luces indicadoras del airbag que aparecen en el salpicadero / el velocímetro deja de funcionar, etc.: Probablemente la autorradio está mal conectada. Desconecte inmediatamente la batería del vehículo y retire la radio. Encargue la instalación / la inspección de la instalación a un especialista.

• La autorradio no se puede encender / la autorradio muestra 1 HOUR/ 1 HORA cuando se enciende y se apaga después de una hora: El positivo del encendido no está conectado o no está activado. Compruebe las conexiones.

• A mayor volumen, la pantalla empieza a parpadear / la autorradio se apaga por completo: Compruebe la sección del cable de alimentación. Encargue la instalación / la inspección de la instalación a un especialista.

• El mando a distancia no funciona: Compruebe que la pila está bien colocada, retire la pequeña lámina de plástico, apunte con el mando a distancia hacia la autorradio para establecer un contacto visual directo. No todos los modelos disponen de esta función.

• La autorradio no se enciende / La autorradio no responde al encendido / La autorradio siempre se apaga automáticamente después de un cierto tiempo / La autorradio no se puede encender sin el encendido: ¿El encendido / el positivo continuo están correctamente conectados? El positivo del encendido debe conmutar correctamente de 0 V / 12 V, no debe haber tensión residual en el positivo de ignición en la condición de «ignición apagada». Compruebe la correcta conexión de la autorradio; en ningún caso conecte los enchufes del coche directamente a la autorradio sin comprobar antes la asignación del PIN al PIN. Encargue la instalación / la inspección de la instalación a un especialista.

• Los ajustes y/o las emisoras preseleccionadas se pierden, la hora no funciona correctamente: Básicamente, la autorradio guarda los ajustes de forma permanente, incluso sin alimentación. Sin embargo, algunos ajustes solo se guardan de forma permanente cuando se apaga correctamente, así que asegúrese de apagar la radio correctamente. Funciones como la hora, la última fuente, la última posición de reproducción de USB/CD requieren una alimentación constante. Para un funcionamiento correcto, la autorradio debe estar correctamente conectada a una fuente de alimentación continua, que no debe interrumpirse.

• La autorradio no recibe señal de radio o recibe una señal de radio débil: Compruebe la antena para su zona de recepción. Compruebe si es necesario un adaptador de alimentación fantasma. ¿Está bien montada la antena? Muchas antenas requieren un contrapolo (carrocería). Las lámparas LED u otros componentes eléctricos pueden interferir en la recepción de radio, por lo que debe excluirse la presencia de dichas interferencias. Cuando utilice la autorradio por primera vez, asegúrese de que esté configurado para la región de radio correcta (véase el capítulo AJUSTES).

• En el modo DAB aparece repentinamente NO SIGNAL o NO SERVICE: El MULTIPLEX actual (paquete de programas) tiene una señal demasiado débil y la descodificación de audio no es posible. Por favor, seleccione otro MULTIPLEX o compruebe su antena DAB.• La autorradio muestra repentinamente SEEK PI (SUCHE PI) / SEEK TA (SUCHE TA) o cambia de emisora durante el funcionamiento de la radio: Compruebe la configuración de la antena y de la autorradio. En caso necesario, desactive la función de frecuencia alternativa (véase el capítulo AJUSTES). Una mala recepción puede hacer que cambie de emisora si la función de anuncio de tráfico está activada.

La autorradio no muestra correctamente el nombre de la emisora en el modo de radio Ajuste la visualización según sea necesario con el botón DIS. Compruebe la recepción (compruebe la antena). Nota: Algunas emisoras envían información adicional en lugar del nombre de la emisora RDS; lo hacen independientemente de la autorradio.

• El USB, CD, SD u otros medios de almacenamiento no funcionan: Compruebe el funcionamiento con otro soporte de datos, formatee el soporte de datos, reproduzca otros archivos.

• El móvil no se carga o se carga lentamente por USB: Esto depende del teléfono y del cable utilizado; es posible que las funciones de carga rápida específicas del fabricante no sean compatibles.

• Problemas con el Bluetooth® (la lista de contactos no se muestra, el teléfono no se conecta, no se oye a la persona que llama): Compruebe si hay actualizaciones de software disponibles para su teléfono y/o autorradio. Reinicie la autorradio mediante NORMSET (véase el capítulo AJUSTES | MENÚ) o pulse el botón RESET (según el modelo). Elimine la autorradio de la lista de su teléfono y vuelva a establecer la conexión. Confirme todas las solicitudes de autorización del teléfono respondiendo SÍ. Utilice otro teléfono para hacer una prueba.

• La persona que llama no puede oírme: Compruebe la conexión del micrófono externo. Compruebe la configuración del micrófono en los ajustes de Bluetooth® (si está disponible). Utilice otro teléfono para hacer una prueba.

• SUB-OUT o sus opciones de ajuste en la autorradio del coche (según el modelo): Asegúrese de que el subwoofer esté correctamente conectado a la salida SUB-Out de la autorradio, de lo contrario las opciones de los ajustes de sonido no están activas.

• El error / problema no se menciona aquí. La función de la autorradio no funciona como se esperaba / La autorradio no se comporta como se esperaba: Reinicie la autorradio mediante NORMSET (véase el capítulo AJUSTES | MENÚ) o pulse el botón RESET (según el modelo). Compruebe que el software está actualizado. Las actualizaciones de software actuales están disponibles en nuestro sitio web o pueden solicitarse a través de nuestro servicio. Nota: Cuando se ponga en contacto con el servicio de asistencia técnica, es necesario que describa detalladamente la avería y el software actual de la autorradio (para consultar el software, consulte AJUSTES).PT
