| Typ produktu | Autorádio |
| Značka | Blaupunkt |
| Model | BPA 1123 BT |
| Napájení | 10,5 - 14,4 V DC |
| Elektrická spotřeba | <10 A (v provozu), <5 mA (vypnuto) |
| Impedance reproduktorů | ≥ 4 Ω na kanál |
| USB konektivita | 2 porty: MUSIC (přehrávání, 5V/0,7A) a CHARGE (DC 5V, 5V/2A) |
| AUX vstup | Stereo jack 3,5 mm |
| Bluetooth | Hands-free a streamování zvuku (A2DP, AVRCP) |
| Analogové rádio | FM (87,5-108 MHz), MW (střední vlny) |
| Paměť stanic | 30 předvoleb (6 na pásmo: FM1, FM2, FM3, MW1, MW2) |
| Funkce přehrávání USB | MP3, WMA; pauza, sken, opakování, náhodné, procházení složek |
| Displej | LC displej s podsvícením (nastavitelná barva) |
| Zvuková nastavení | Bas, výšky, balance, fade, přednastavený ekvalizér, loudness |
| Sada hands-free | Integrovaný mikrofon + vstup pro externí mikrofon |
| Bezpečnost | Funkce ztlumení, automatické vypnutí s kontaktem |
| Údržba | Čistěte suchým nebo mírně vlhkým hadříkem |
| Opravitelnost | Tlačítko RST pro reset; demontáž speciálním nástrojem; svěřte opravy odborníkovi |
Často kladené otázky - BPA 1123 BT BLAUPUNKT
Dotazy uživatelů ohledně BPA 1123 BT BLAUPUNKT
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Autorádio ve formátu PDF zdarma! Najděte svůj návod BPA 1123 BT - BLAUPUNKT a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BPA 1123 BT značky BLAUPUNKT.
NÁVOD K OBSLUZE BPA 1123 BT BLAUPUNKT
SK Návod na obsluhu a inštaláciu
1. Bedienelemente- Autoradio
Kurzer Druck:

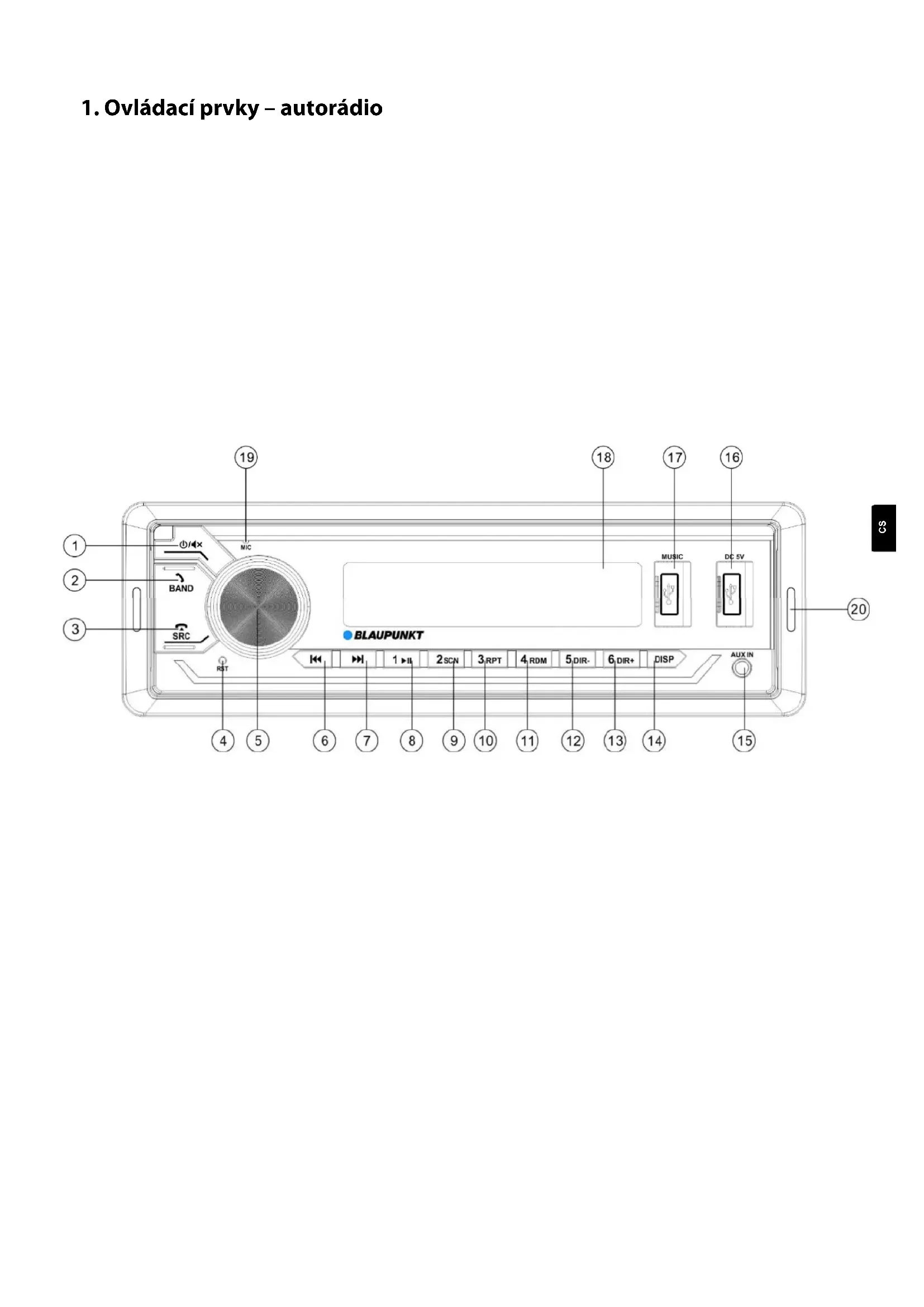

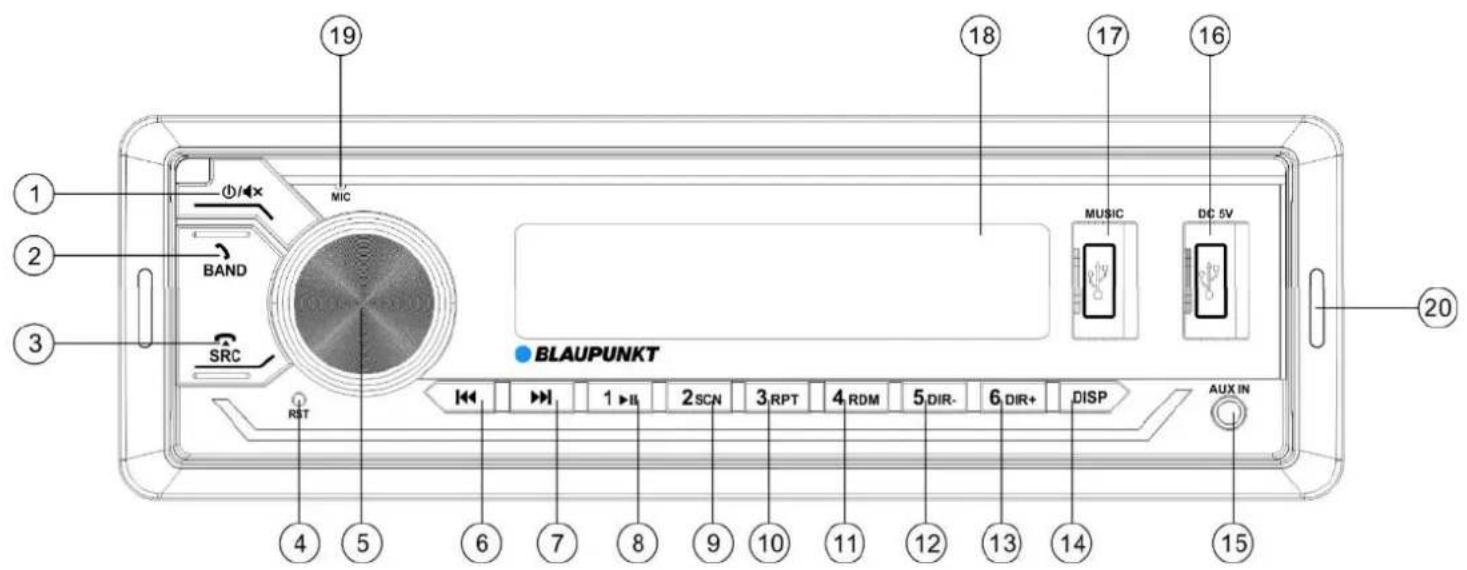

1. Ovládací prvky – autorádio
Krátký stisk:
Zapnutí autorádia, ztlumení autorádia
Dlouhý stisk:
Vypínání autorádia
② BAND/Příjem hovoru Změna úrovně paměti, příjem příchozího hovoru, volba posledního čísla
③ Tlačítko SRC/odmítnutí hovoru, ukončení hovoru:
Volba zdroje zvuku, postupně jsou přepínány dostupné zdroje zvuku. Během hovoru: Odmítnutí hovoru, ukončení hovoru
④ Tlačítko RST:
Reset: Reset zařízení
⑤ Otočný knoflík:
Otáčení:
Hlasitost hlasitě/tiše
V nabídce přepínání mezi volbami nastavení/změna volby Krátký stisk:
Spuštění nastavení zvuku (viz NASTAVENÍ | MENU)
Dlouhý stisk:
Spuštění pokročilých nastavení (viz NASTAVENÍ | MENU)
⑥ ⑦ Tlačítka dopředu/dozadu:
Krátký stisk:
V závislosti na zdroji vyhledávání FM, změna služby DAB (pouze BPA 1124 DAB BT), změna cesty USB/Bluetooth atd.
Dlouhý stisk:
V závislosti na zdroji:
FM: Ruční vyhledávání
DAB: Vyhledávání pásem (pouze BPA 1124 DAB BT) USB:
Rychlý posun dopředu/dozadu
⑧-⑬ Tlačítka rozhlasových stanic:
Krátký stisk:
Zapnutí stanice nebo druhé funkce / speciální funkce zobrazené v závislosti na zvoleném zdroji
(přehrávání/pauza, funkce přehrávání SCN, funkce opakování RPT, náhodné přehrávání RDM,
Dlouhý stisk:
Uložení aktuální rozhlasové stanice
⑫-⑬ Tlačítka DIR-/DIR+:
Krátký stisk:
Změna adresáře během přehrávání z USB
Dlouhý stisk:
10 titulů dozadu/dopředu při přehrávání přes USB
⑭ Tlačítko DISP:
Krátký stisk:
Přepínání displeje mezi různými informacemi v závislosti na vybraném zdroji Dlouhý stisk:
Nastavení času
⑮ Vstup AUX-IN:
Konektor pro externí analogový zdroj zvuku s 3,5mm stereo jack konektorem
⑯ Konektor USB DC 5V:
Konektor pro nabíjení zařízení, jako jsou mobilní telefony (max. 2 A)
⑰ Konektor USB MUSIC:
Konektor pro paměťové karty USB na přehrávání hudby (FAT/exFAT)
⑱ LC displej:
Zobrazení informací, jako je stanice, hudební skladba, čas a volby nastavení
⑲ Mikrofon MIC:
(Mikrofon pro hands-free)
⑳ Otvory pro demontážní nástroj
2. Blahopřejeme k nákupu
Blahopřejeme k nákupu nového výrobku Blaupunkt.
Chtěli bychom, abyste si ho mohli dlouho užívat, proto žádáme, abyste si pozorně přečetli tento návod k obsluze.
Pokud se objeví neočekávané problémy, podívejte se do návodu k obsluze a zjistěte, zda je můžete vyřešit sami. Pročtěte si také kapitolu VYHLEDÁVÁNÍ CHYB na konci návodu k obsluze.
Pokud nebude možné, abyste problém vyřešili sami, prodejce a servis Blaupunkt vám rádi pomohou. Kontaktní údaje naleznete na webových stránkách www.blaupunkt.com.
Tato příručka se může vztahovat na různé modely s různými funkcemi, některé funkce a volby proto nemusí být dostupné nebo se mohou u konkrétního modelu lišit.
Vyhrazujeme si právo provádět technické změny za účelem zdokonalení výrobku, v důsledku čehož jsou možné odchylky od funkcí uvedených v tomto návodu.
Obsah
Kapitola
Ovládací prvky – autorádio 1
Blahopřejeme k nákupu | Obsah 2
Bezpečnostní zásady 3
Obecné informace | Obsah balení 4
Zapínání/vypínání | Změna hlasitosti 5
Analogové rádio: Střední vlny (FM/AM) 6
Digitální rádio: DAB/DAB+ (pouze BPA 1124 DAB BT) 7
Přehrávání z externích zařízení a datových nosičů: USB 8
Přehrávání z externích zařízení a datových nosičů: Bluetooth® 9
Přehrávání z externích zařízení a datových nosičů: AUX 10
Souprava hands-free Bluetooth ^® 11
Hodiny 12
Nastavení | Menu 13
Instalace | Demontáž | Přípojky 14
Užitečné informace | Technické údaje 15
Řešení problémů 16
3. Bezpečnostní zásady
Bezpečnostní zásady
Autorádio bylo vyrobeno v souladu s aktuální úrovní techniky a stanovenými bezpečnostními pokyny. V případě nedodržení bezpečnostních zásad obsažených v tomto návodu se však mohou vyskytnout rizika.
Tento návod je určen k seznámení uživatele s nejdůležitějšími funkcemi.
- Před zabudováním a použitím autorádia si tento návod pozorně přečtěte
- Návod by měl být uložen na místě, ke kterému mají kdykoliv přístup všichni uživatelé.
- Pokud předáváte autorádio třetím osobám, přiložte k němu tento návod.
- Věnujte pozornost také návodům k zařízením, která používáte spolu s autorádiem.
- Pokud se vyskytne problém, zařízení dále nepoužívejte.
Použité symboly
V tomto návodu jsou použity následující symboly:
NEBEZPEČÍ! Varování před úrazem
OPATRNĚ! Varování před poškozením jednotky DVD/CD nebo používaného datového nosiče
NEBEZPEČÍ! Varování před vysokou hlasitostí
Symbol CE potvrzuje shodu se směrnicemi EU
Doporučení
- Specifikace
Bezpečnost silničního provozu
Pro bezpečnost silničního provozu dodržujte prosím následující pokyny
Autorádio je třeba používat tak, abyste se během jízdy po celou dobu mohli
bezpečně věnovat řízení vozidla.
Používání funkcí autorádia za jízdy může odvracet pozornost od situace na silnici a vést k vážným nehodám!
Vyhněte se za jízdy veškerým dalším činnostem, které odvádějí pozornost od dopravní situace a od řízení vozidla.
Chcete-li tyto funkce používat, zastavte vozidlo na povoleném místě a ovládejte rádio, když vozidlo stojí.
Vždy poslouchejte rádio s přiměřenou hlasitostí, jednak abyste chránili svůj sluch a také abyste slyšeli akustické varovné signály
(např. od policie). Během pauzy při ztlumení (např. při změně zdroje zvuku) není změna hlasitosti slyšitelná.
Během této pauzy při ztlumení hlasitost nezvyšujte.
Všeobecné bezpečnostní zásady
Autorádio neupravujte ani neotevírejte. Uvnitř nejsou žádné součástky, které by mohl uživatel udržovat.
Rádia s CD mechanikou obsahují laser třídy 1, který může poškodit zrak.
Určený způsob použití:
Toto autorádio je určeno pro instalaci a provoz ve vozidle s napájecím napětím 12 V a musí být instalováno do zdířky DIN.
Musí být dodrženy mezní hodnoty parametrů autorádia. Opravy a případnou instalaci svěřte odborníkům.
4. Obecné informace | Obsah balení
Prohlášení o shodě
Společnost Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH prohlašuje, že toto autorádio splňuje základní požadavky a ostatní příslušná ustanovení směrnice 2014/53/EU.
Prohlášení o shodě najdete na internetu na adrese www.blaupunkt.com. Pokud není na internetových stránkách dostupné, kontaktujte nás.
Informace o ochranných známkách
Všechny ostatní ochranné známky a jejich loga, značky nebo názvy společností uvedené v tomto návodu byly použity pouze pro účely identifikace a jsou majetkem příslušných vlastníků.
Pokyny pro čištění
Rozpouštědla, čisticí prostředky a abraziva nebo spreje k čištění palubní desky a výrobky pro osvěžení vzduchu a péči o plasty mohou obsahovat látky, které poškozují povrch autorádia. K čištění autorádia používejte pouze suchý nebo mírně navlhčený hadřík.
Pokyny k likvidaci
Staré zařízení se nesmí likvidovat spolu s domovním odpadem! K likvidaci starého zařízení a příslušenství použijte dostupné
systémy vracení a sběru odpadu.
Obsah balení
Balení obsahuje následující komponenty:
- Autorádio
• Návod k použití - Externí mikrofon
- Adaptér pro připojení napětí/reproduktorů
- Montážní rám + nástroj pro demontáž
5. Zapínání/vypínání | Změna hlasitosti
Zapínání/vypínání
Krátkým stisknutím tlačítka napájení autorádio zapnete. Chcete-li jej vypnout, stiskněte a podržte tlačítko napájení déle než 2 sekundy.
- Autorádio nelze zapnout při vypnutém zapalování vozidla.
Vypínání/zapínání nastartováním vozidla
Pokud bude během provozu autorádia vypnuto zapalování, autorádio se automaticky vypne a znovu zapne při dalším zapnutí zapalování. Pokud bylo rádio vypnuto tlačítkem napájení na autorádiu, zůstane po zapnutí/vypnutí zapalování trvale vypnuté, dokud jej opět ručně nezapnete.
■ Pokud funkce nepracuje podle popisu, autorádio nebylo správně připojeno.
Změna hlasitosti
Hlasitost je možné regulovat otočným knoflíkem v rozmezí 0 (bez zvuku) až 40 (maximální hlasitost).
Úroveň hlasitosti se na několik sekund zobrazí na displeji.
Nastavení hlasitosti hudby:
Pro změnu hlasitosti otočte při přehrávání hudby levým tlačítkem / otočným knoflíkem.
Nastavení hlasitosti Bluetooth® (telefonování):
Během telefonního hovoru můžete změnit hlasitost otočením levého tlačítka / otočného knoflíku.
Ztlumení autorádia (Mute)
Krátkým stisknutím tlačítka napájení ztlumíte autorádio nebo znovu aktivujete předchozí hlasitost.
Vždy poslouchejte rádio s přiměřenou hlasitostí, jednak abyste chránili svůj sluch a
také abyste slyšeli akustické varovné signály (např. od policie). Během pauzy při ztlumení (např. při změně zdroje zvuku) není změna hlasitosti slyšitelná. Během této pauzy při ztlumení hlasitost nezvyšujte.
6. Analogové rádio: Střední vlny (FM/MW)
Analogové prěnosové cesty rádiového signálu, jako je FM na frekvenci 87,5–108 MHz, jsou „klasické“ způsoby prěnosu a jsou běžně používány po celém světě. Vysílače jsou analogové (FM = frekvenční modulace, MW/AM = amplitudová modulace). Při slabém nebo kolísavém signálu stereo signál v pásmu FM slábne, stanice hrají mono a začnou syčet. V závislosti na regionu lze často naladit stanice na různých frekvencích, na které může autorádio automaticky přepínat v závislosti na kvalitě příjmu, pokud stanice poskytuje potřebné informace RDS a vysílaný signál je dostatečně silný.
Zahájení přehrávání rádia FM/MW
Tlačítkem SRC vyberte naposledy použitý analogový zdroj (displej RADIO nebo FM1, FM2, FM3, MW1, MW2) a tlačítkem BAND následně změňte úroveň paměti nebo frekvenční rozsah (FM1, FM2, FM3, MW1, MW2).
■ Pro každou úroveň paměti je dostupných 6 paměťových míst.
Vyhledávání stanic
Krátkým stisknutím tlačítek >>/<< můžete spustit vyhledávání kanálů (dopředu a dozadu). Vyhledávání se automaticky zastaví na další stanici s dostatečně silným příjmem.
Pokud je signál vyhledávané stanice velmi slabý a vyhledávání se nezastaví na požadované frekvenci, můžete frekvenci nastavit také ručně.
Za tímto účelem stiskněte a podržte jedno z tlačítek >> nebo <<, dokud se na displeji nezobrazí hláška MANUAL. Frekvence se nyní bude měnit, dokud bude tlačítko stisknuto, a zastaví se až po jeho uvolnění. Krátkým stisknutím tlačítka >> nebo << lze změnit frekvenci po jednotlivých stanicích.
Pokud po dobu přibližně 5 sekund nestisknete žádné tlačítko, autorádio znovu aktivuje automatické vyhledávání a na displeji se krátce zobrazí hláška AUTO.
Ukládání stanic/výběr uložených stanic
Oblíbené stanice lze přiřadit tlačítkům 1–6.
Do každé úrovně paměti (FM1, FM2, FM3, M1W, MW2) Ize uložit 6 stanic:
Podle popisu v sekci VYHLEDÁVÁNÍ STANICE nastavte požadovanou stanici.
Stiskněte a podržte vybrané pamětové tlačítko po dobu přibližně jedné sekundy a znovu jej uvolněte.
Krátkým stisknutím tlačítka paměti můžete pustit dříve uloženou stanici.
■Na pravé straně displeje se zobrazí číslo přiděleného paměťového prostoru.
Automatické ukládání stanic (Travelstore)
Dostupné stanice lze uložit pomocí automatického vyhledávání (travel store):
Stiskněte a podržte tlačítko BAND, dokud přístroj nezahájí proces. Na displeji se zobrazí frekvence a číslo volného místa v paměti přiřazené nalezené stanici, po dokončení procesu se krátce přehrají všechny uložené stanice.
Změna displeje
Tlačítkem DIS můžete přepínat displej pro zobrazení následujících různých informací:
• Název stanice (frekvence, pokud název chybí)
• Čas
■ Dostupnost funkce zobrazení závisí na stanici a kvalitě příjmu
■ V případě nekvalitního příjmu se informace nemusí zobrazit, mohou být nesprávné nebo odkazovat na předchozí stanici.
Další funkce nebo volby:
Viz kapitola NASTAVENÍ.
7. Digitální rádio: DAB/DAB+ (pouze BPA 1124 DAB BT)
Digital Audio Broadcasting (zkráceně DAB/DAB+) je digitální nástupce analogového FM vysílání. Ve srovnání s analogovým FM rádiem jsou u digitálního prénosu některé rozdíly:
Na jednom kanálu je vysíláno několik stanic – tzv.
MULIPLEXY (nazývané také softwarové balíčky).
Stanice, které patří do daného MULTIPLEXU, se nazývají SERVICES (= stanice a/nebo datové služby).
Například v Německu jsou MULTIPLEXY regionálně dostupné u veřejnoprávních vysílatelů; dále v současnosti fungují dva MULTIPLEXY, které lze přijímat v celém Německu:
MULITPLEX lze často přijímat na stejném kanálu v celé vysílací oblasti prostřednictvím různě umístěných vysílačů (společná vlnová síť), także není nutné měnit kanál. To nabízí větší prostor pro další poskytovatele programů. Stanice negenerují šum známý z FM, bud’je stanice slyšitelná v konstantní kvalitě, nebo není slyšitelná vůbec, protože korekce chyb již není schopna rekonstruovat signál, který je doprovázen krátkým, takzvaným „bubláním“.
Zahájení přehrávání rádia DAB/DAB+
Pomocí tlačítka SRC vyberte zdroj DAB a poté pomocí tlačítka BAND změňte úroveň paměti (DAB1, DAB2, DAB3).
■ Pro každou úroveň paměti je dostupných 6 paměťových míst.
Procházení služeb/vyhledávání multiplexů
Pomocí tlačítek >>/<< můžete procházet služby aktuální sady nahoru nebo dolů.
Pokud je dosažena první nebo poslední služba aktuálního multiplexu, automaticky se spustí vyhledávání předchozího nebo dalšího možného multiplexu a přehraje se poslední nebo první služba v seznamu nového multiplexu.
Vyhledávání multiplexů
Stisknutím a podržením tlačítek >>/<< můžete kdykoli spustit vyhledávání dalšího nebo předchozího možného multiplexu.
Ukládání stanic/výběr uložených stanic
Oblíbené stanice lze uložit do paměti stanic tlačítky 1-6. Na každé úrovni paměti je možné uložit 6 stanic.
Nastavte požadovanou vybranou stanici podle popisu v části PROCHÁZENÍ SLUŽEB/VYHLEDÁVÁNÍ MULTIPLEXŮ. Stiskněte a podržte vybrané paměťové tlačítko po dobu přibližně jedné sekundy a znovu jej uvolněte.
Krátkým stisknutím tlačítka paměti můžete pustit dříve uloženou stanici.
■ Na pravé straně displeje se zobrazí číslo přiděleného paměťového prostoru.
Změna displeje
Tlačítkem DIS můžete přepínat displej pro zobrazení následujících různých informací:
• Název služby
• Čas
■ Dostupnost funkce zobrazení závisí na stanici a kvalitě příjmu
■ Při špatném příjmu se informace týkající se předchozí stanice nemusí zobrazit nebo se mohou zobrazit krátce.
8. Přehrávání z externích zařízení a datových nosičů: USB
Prostřednictvím vstupu USB lze k autorádiu připojit tzv. velkokapacitní paměťová média (paměť USB) a přehrávat multimedialní soubory, které jsou na nich uložené, pokud jsou se zařízením kompatibilní, a také soubory.
Používané datové nosiče/typy médií:
- USB datové nosiče se souborovými systémy FAT16, FAT32, exFAT
- Formáty dat: MP3, WMA
- Bezchybný provoz všech multimedialních souborů včetně výše uvedených nelze zaručit vzhledem k rozmanitosti softwaru, ve kterém mohly být tyto soubory vytvářeny.
Připojení přehrávače MP3 nebo mobilního telefonu pro přehrávání hudby není možné.
Vstup USB zařízení lze použít také k nabíjení externích zařízení, například mobilních telefonů. Funkce rychlého nabíjení specifické pro výrobce nejsou podporovány. Nelze zaručit, že bude možné nabíjet každé zařízení. Může to také záviset na použitém USB kabelu.
Toto autorádio má vstup USB pro přehrávání multimédií:
- USB konektor MUSIC pod klapkou na přední straně zařízení (viz OVLÁDACÍ PRVKY AUTORÁDIA).
Připojení paměti USB/Zahájení přehrávání z USB
Otevřete krycí klapku označenou jako MUSIC (odklopte ji nahoru).
Opatrně zasuňte paměť USB do vstupu USB, nepoužívejte sílu ani USB datový nosič nenaklánějte.
Rádio se automaticky přepne do režimu USB. Data se načtou, přehrávání začíná prvním multimedialním souborem, který rádio rozpozná.
Pokud byla paměť USB připojena už dříve, přepněte na zdroj USB pomocí tlačítka SRC, data se načtou a přehrávání začne od posledního přehrávaného souboru.
Přehrávání přes USB
Krátkým podržením tlačítek >>/<< můžete procházet jednotlivé tituly.
Dlouhým stisknutím tlačítek >>/<< můžete spustit rychlé posouvání.
Speciální funkce
Pomocí tlačítek 1–6 lze používat následující speciální funkce podle symbolů na tlačítkách:
- PAUSE (PAUZA): (pozastavení nebo obnovení přehrávání
- SCN: Aktivace funkce přehrávání titulů, každý titul je přehráván po dobu 10 sekund, dokud není funkce vypnuta
- RPT: FUNKCE OPAKOVÁNÍ TITULU (ONE), ADRESÁŘE (DIR) nebo VŠECH (ALL) spustit/vypnout
- RDM: Spuštění/vypnutí funkce NÁHODNÉHO PŘEHRÁVÁNÍ titulů na datovém nosiči
- DIR-/DIR+:
krátký stisk: ZMĚNA ADRESÁŘE na předchozí/následující adresář na datovém nosiči
dlouhý stisk: přeskočit o 10 titulů dopředu/dozadu.
Změna displeje
Tlačítkem DIS můžete přepínat displej pro zobrazení následujících různých informací:
- Informace o mediálním souboru (další soubor, složka, informace ID3, číslo)
• Čas
- Dostupnost funkcí zobrazování závisí na používaných souborech.
Odebrání paměti USB
Nikdy datový nosič nevyjímejte bez předchozího vypnutí rádia, v opačném případě se může datový nosič nebo data, která se na něm nachází, poškodit.
Zvýšené riziko poranění o vyčnívající pamět USB!
V případě nehody mohou části vyčnívající z autorádia způsobit zranění.
Z tohoto důvodu je vhodné používat co nejmenší paměti USB.
9. Přehrávání z externích zařízení a datových nosičů: Bluetooth®
Funkce Bluetooth® umožnuje spárovat mobilní telefony a přehrávače multimédií Bluetooth® s autorádiem. Pokud připojené zařízení Bluetooth® podporuje funkci A2DP a AVRCP, můžete na autorádiu přehrávat hudbu a ovládat přehrávání.
V době uvedení na trh bylo pro zajištění maximální kompatibility provedeno rozsáhlé testování funkčnosti Bluetooth® s různými telefony a přehrávači multimédií. Funkce však mohou být mimo jiné omezené nebo nemusí fungovat vůbec v závislosti na zařízení, které používáte. Pokud k těmto problémům dojde, zkontrolujte, zda jsou pro vaše zařízení nebo autorádio dostupné aktualizace.
Při restartování zařízení se automaticky připojí poslední připojené zařízení. V závislosti na mobilním telefonu nebo přehrávači multimédií Bluetooth® je třeba znovu povolit Bluetooth® pro dříve připojená zařízení nebo znovu navázat spojení prostřednictvím seznamu zařízení Bluetooth®.
- Pred připojením dalšího zařízení Bluetooth® musíte spojení již připojeného zařízení zrušit.
- Není možné toto autorádio streamovat přes Bluetooth® do jiného zařízení (např. do reproduktorů Bluetooth® atd.), toto autorádio podporuje pouze příjem hudebního signálu přes Bluetooth®.
Připojení Bluetooth®
Zapněte autorádio, otevřete nastavení Bluetooth® na zařízení Bluetooth®, vyhledejte dostupná zařízení, připojte tato zařízení podle postupu popsaného v návodu k použití pro zařízení Bluetooth®.
Po úspěšném připojení autorádio zobrazí zprávu
PRIPOJENO/CONNECTED, na displeji se objeví malý symbol Bluetooth®.
■ Je třeba okamžitě potvrdit všechny dotazy v telefonu, jinak mohou být funkce omezené, nedostupné nebo párování nemusí fungovat.
■ Proces připojování je nutný pouze jednou, příště se zařízení Bluetooth® znovu připojí automaticky.
Pokud již bylo zařízení připojeno dříve (symbol Bluetooth® na displeji autorádia musí svítit a zařízení Bluetooth® musí také zobrazovat stav „connected”), přepněte na zdroj BT AUDIO pomocí tlačítka SRC.
Přehrávání přes Bluetooth®
Krátkým podržením tlačítek >>/<< můžete procházet jednotlivé tituly.
Pokud je zvuk příliš tichý nebo hlasitý, upravte hlasitost připojeného zařízení Bluetooth® Pokud se přehrávání nespustí nebo je na zařízení Bluetooth® spuštěna nesprávná aplikace, spustte/zvolte na připojeném zařízení Bluetooth® správný přehrávač zvuku, který má být použit pro streamování.
Speciální funkce
Pomocí tlačítka stanice 1 lze spustit následující speciální funkce podle symbolu na tlačítku:
- PAUSE (PAUZA): pozastavení nebo obnovení přehrávání.
Změna displeje
Tlačítkem DIS můžete přepínat displej pro zobrazení následujících různých informací:
- Aktuální informace o titulu (BPA 1124 DAB BT)
• Čas
■ Dostupnost funkce zobrazení závisí na použitých souborech / připojeném zařízení / aplikaci.
10. Přehrávání z externích zařízení a datových nosičů: AUX
Přes připojení AUX lze pomocí adaptérového kabelu přivádět analogové zvukové signály z externích zařízení, jako jsou přenosné přehrávače CD, kazetové přehrávače nebo dokonce přehrávače MP3. U autorádia je vyžadován 3,5mm stereo jack konektor. Pro nejběžnější použití budete potřebovat kabel s 3,5mm stereo jack konektorem do 3,5 mm, který lze zakoupit ve specializovaných obchodech se širokou nabídkou.
Rádio je vybaveno konektorem AUX:
- Konektor AUX-IN na přední straně (viz část OVLÁDACÍ PRVKY – AUTORÁDIO)
Připojte externí zařízení pomocí vhodného adaptéru a vyberte zdroj AUX IN pomocí tlačítka SRC.
Pokud je to nutné nebo možné, upravte hlasitost externího zařízení tak, abyste dosáhli podobné úrovně jako u jiných zdrojů autorádia.
Hlasitost pak lze ovládat prostřednictvím autorádia.
■ Používejte pouze nepoškozené konektory a zástrčky, jinak by mohlo dojít k poškození rádia.
■ Pokud použijete 3,5mm 2kolíkové (mono) konektory, nebudete přijímat stereo signál a během přehrávání může chybět jeden zvukový kanál.
Zvýšené riziko poranění v důsledku vyčnívajících konektorů!
V případě nehody mohou části vyčnívající z autorádia způsobit zranění.
Z tohoto důvodu se doporučuje použít úhlové konektory.
11. Souprava hands-free Bluetooth®
Funkce Bluetooth® umožňuje spárovat mobilní telefony a přehrávače multimédií Bluetooth® s autorádiem. Po spárování mobilního telefonu s autorádiem můžete telefonovat pomocí vestavěné funkce hands-free.
- V době uvedení na trh bylo pro zajištění maximální kompatibility provedeno rozsáhlé testování funkčnosti Bluetooth® s různými telefony a přehrávači multimédií. Funkce však mohou být mimo jiné omezené nebo nemusí fungovat vůbec v závislosti na zařízení, které používáte. Pokud k těmto problémům dojde, zkontrolujte, zda jsou pro vaše zařízení nebo autorádio dostupné aktualizace.
Při restartování zařízení se automaticky připojí poslední připojené zařízení. V závislosti na mobilním telefonu nebo přehrávači multimédií Bluetooth® je třeba znovu povolit Bluetooth® pro dříve připojená zařízení nebo znovu navázat spojení prostřednictvím seznamu zařízení Bluetooth®. - Pred připojením dalšího zařízení Bluetooth® musíte spojení již připojeného zařízení zrušit.
Připojení Bluetooth®
Zapněte autorádio, otevřete nastavení Bluetooth® na zařízení Bluetooth®, vyhledejte dostupná zařízení, připojte tato zařízení podle postupu popsaného v návodu k použití pro zařízení Bluetooth®. Po úspěšném připojení autorádio zobrazí zprávu PŘIPOJENO/CONNECTED, na displeji se objeví malý symbol Bluetooth®.
Je třeba okamžitě potvrdit všechny dotazy v telefonu, jinak mohou být funkce omezené, nedostupné nebo párování nemusí fungovat.
■ Proces připojování je nutný pouze jednou, příště se zařízení Bluetooth® znovu připojí automaticky.
Příchozí hovor
Příchozí hovor je signalizován vyzváněcím tónem a zprávou na displeji autorádia. Hovor můžete přijmout nebo odmítnout pomocí tlačítek telefonu.
Odchozí hovor
Po výběru zdroje BT AUDIO pomocí tlačítka SRC lze poslední číslo vytočit pomocí tlačítka Přijmout hovor.
■ Aktivní hovor lze přepojit na telefon krátkým stisknutím tlačítka Přijmout hovor nebo také přepojit zpět na rádio
12. Hodiny
Zařízení má k dispozici interní hodiny, čas můžete na displeji zobrazit opakovaným stisknutím tlačítka DIS, dokud se zde neobjeví požadovaná informace.
Ruční nastavení hodin
Stiskněte a podržte tlačítko DIS, dokud hodiny nezačnou blikat, nastavte je pomocí otočného knoflíku, poté stisknutím otočného knoflíku přepněte na minuty a nastavte je.
Nastavení dokončete stisknutím tlačítka DIS.
Automatické nastavení hodin
Viz kapitola NASTAVENÍ.
13. Nastavení | Menu
Krátkým stisknutím otočného knoflíku vyberte nastavení zvuku.
Delším stisknutím otočného knoflíku spustíte rozšířené nastavení.
Chcete-li nastavení procházet nebo změnit, otočte otočným knoflíkem.
Chcete-li vybrat volbu nebo změnit nastavení, vyberte ji krátkým stisknutím otočného knoflíku.
Volba ON funkci spustí, volba OFF ji zastaví.
Následující nastavení lze provést nebo přizpůsobit podle vašich požadavků:
Nastavení zvuku
BAS
Zesílení nebo zeslabení nízkých frekvencí.
Volba není dostupná, pokud je aktivní volba EQ.
TRE
Zesílení nebo zeslabení vysokých frekvencí.
Volba není dostupná, pokud je aktivní volba EQ.
BAL
Regulace vyvážení zvukového signálu.
FAD
Regulace zvukového signálu předních/zadních reproduktorů.
EQ
Zapínání prednastavených zvukových schémat.
Když je aktivní funkce EQ, volby BAS a TRE nejsou dostupné
LOUD
Zapnutí/vypnutí zesílení basů
Pokročilá nastavení zařízení
COLOR AUTO / RED / GREEN / BLUE / YELLOW / CYAN / PURPLE / WHITE
Nastavení barvy tlačítka nebo automatické změny barvy.
AF OFF / AF ON
Při aktivaci této funkce se autorádio vždy pokusí přepnout na nejlepší vysílací frekvenci (alternativní frekvence).
Tato funkce musí být podporována rozhlasovou stanicí.
TA OFF / TA ON
Zapnutí/vypnutí upřednostňování komunikačního rádia FM.
Po aktivaci se autorádio automaticky přepne na rádio a po příjmu dopravního hlášení se vrátí zpět na dříve aktivní zdroj. Když je funkce aktivní, na displeji se rozsvítí symbol s písmeny TA, během dopravního hlášení TA bliká a na displeji se zobrazí hláška TRAFFIC.
Tato funkce se používá k vyhledávání určitého typu stanice / hudebního žánru.
Tato volba je dostupná pouze pri výběru zdroje FM.
REG OFF / REG ON
Pokud je tato funkce zapnuta, vybírají se pouze stanice se stejným regionálním programem, pokud je nutné automatické přepínání stanic kvůli špatnému příjmu.
RDS AF
Funkce RDS AF musí být nastavena na ON, funkce musí být podporována rozhlasovou stanicí.
CT SYNC / CT INDEP
Aktivuje automatické nastavení času prostřednictvím analogového a digitálního rádiového datového signálu.
■ Pokud čas není správný, příčinou jsou obvykle nesprávné údaje z vybrané rozhlasové stanice, v takovém případě nastavte čas ručně, viz část ČAS.
CLOCK 12 / CLOCK 24
Přepne hodiny do režimu 12/24 hodin.
AREA
Nastavení oblasti příjmu, ve které se rádio používá.
DX/LOCAL
Nastavení citlivosti vyhledávání pro analogový příjem, DX najde i slabé stanice, LOCAL pouze silné místní stanice.
STEREO/MONO
Umožňuje přepínání mono/stereo pro analogový příjem.
BEEP OFF / BEEP ON
Aktivace/deaktivace tónu tlačítka
14. Instalace | Demontáž | Připojení
Pravidla instalace
Zařízení můžete sami nainstalovat pouze v případě, že máte zkušenosti s instalací autorádia a jste obeznámeni s elektrickým systémem vozidla. Věnujte pozornost informacím uvedeným u přípojek autorádia. Autorádio lze připojit pouze odpovídajícími adaptéry; zkontrolujte, zda všechny vodiče převádí správné signály nebo napětí. Zástrčky ve vozidle nesmí být připojeny přímo k autorádiu.
Instalace rádia nesmí rušit nebo blokovat činnost airbagů a jiných bezpečnostních zařízení a/nebo ovládacích prvků. Před instalací autorádia odpojte akumulátor vozidla (záporná svorka, hmota), v opačném případě může dojít k závadě nebo dokonce k poškození autorádia nebo elektroniky vozidla.
Musí být dodrženy bezpečnostní pokyny výrobce vozidla (airbag, poplašný systém, palubní počítač, imobilizér atd.).
V závislosti na vozidle, ve kterém má být autorádio nainstalováno, jsou vyžadovány volitelné a specifické připojovací adapté a/nebo montážní příslušenství, jako jsou montážní rámečky, kryty atd.
Montážní chyby mohou vést ke zničení rádia nebo elektroniky vozidla.
Kryt autorádia se během provozu zahřívá; ujistěte se, že do styku s krytem nepřicházejí žádné kabely.
Montáž na místě s vysokou vlhkostí nebo prachem/špínou může vést k poruchám nebo závadám zařízení.
Pokud potřebujete při instalaci autorádia pomoc, obratte se na specialisty na automobilové Hi-Fi systémy.
Společnost Blaupunkt neodpovídá ani neposkytuje záruku za škody způsobené nesprávnou a/nebo neodbornou instalací, ovládáním nebo používáním, a za jejich následky.
Chcete-li autorádio vyjmout, zasuňte uvolňovací nástroj do bočních otvorů (viz část OVLÁDACÍ PRVKY – AUTORÁDIO), dokud nezapadnou na místo. Potom opatrně autorádio vytáhněte z montážního otvoru. Ujistěte se, že nejsou poškozeny žádné kabely.


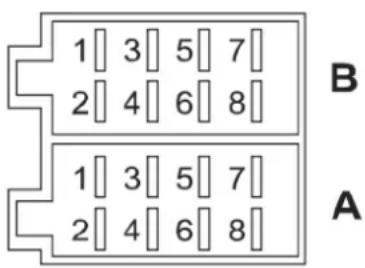

1 3 5 7 2 4 6 8 1 3 5 7 2 4 6 8 B A| A B | |||
| 1 | NC/volné 1 | Speaker/reproduktory RR+ | |
| 2 | NC/volné 2 | Speaker/reproduktory RR- | |
| 3 | NC/volné | 3 | Speaker/reproduktory RF+ |
| 4 | BATT/Baterie (Kl. 30) 4 | Speaker/reproduktory RF- | |
| 5 | Antenna/přepínací výstup (vzdálený) 5 | Speaker/reproduktory LF+ | |
| 6 | NC/volné 6 | Speaker/reproduktory LF- | |
| 7 | ACC/Zapalování plus (Tř. 15) 7 | Speaker/reproduktory LR+ | |
| 8 | GND/hmota (Tř. 31) 8 | Speaker/reproduktory LR- | |
DAB-ANT: Konektor SMB s fantomovým napájením 12 V pro aktivní antény (max. 150 mA)
MIC: Připojení pro externí mikrofon hands-free
FM/AM ANT: Připojení DIN pro analogový rádiový příjem
RL, FL, RR, FR: Výstupy předzesilovače pro připojení externího zesilovače
SW1, SW2: Výstupy předzesilovače pro subwoofer
Svorkovnice s komorou A (napájení), komorou B (reproduktor) a pojistkou (plochá autopojistka, 10 A, červená)
BATT/BATTERIE (Tř.30): Baterie
ACC/ZÜNDPLUS (Tř.15): Zapnuté zapalování plus
GND/MASSE (Tř.31): Uzemnění
ANTENNA /SPÍNACÍ VÝSTUP: Přepínatelný napájecí zdroj pro aktivní antény nebo ovládací napětí pro externí výkonové zesilovače/subwoofery (12 V, max. 150 mA)
- Autorádio nepodporuje měniče CD, rozhraní ani jiné komponenty kompatibilní se staršími autorádií Blaupunkt.
Ujistěte se, že je správně zapojeno zapalování a stálý plus pól, jinak může mít autorádio zvýšenou spotřebu energie a nevypne se úplně. To může vést také k vybití nebo poškození autobaterie, závadám na elektronice vozidla nebo jiných vnějších dílech!
15. Užitečné informace | Technické údaje
Záruka
Aktuální záruční podmínky naleznete na webových stránkách www.blaupunkt.com. Pokud zde nejsou uvedeny žádné další informace, platí místní právní předpisy.
Servis
Pokud potřebujete využít k opravě servis, obratte se na prodejce Blaupunkt, od kterého jste výrobek zakoupili. Další informace o servisních partnerech ve vaší zemi naleznete na adrese www.blaupunkt.comInformace o servisních partnerech ve vaší zemi.
Technické údaje
Impedance reproduktorů ≥ 4 Ohm/kanál
Napájení
Provozní napětí: 10,5–14,4 V
Spotřeba energie
Provoz < 10 A
Vypnuto (Tř.15 / ACC vypnuto): < 5 mA
Vstupy/výstupy
Anténa/zesilovač 12 V, max. 150 mA
Anténa DAB 12 V, max. 150 mA
Konektor USB MUSIC 5 V, max. 0,7 A
Konektor USB DC 5 V 5 V, max. 2 A
Konektor AUX 3,5 mm Jack konektor
16. Vyhledávání chyb
Níže jsou uvedeny některé chyby a jejich možná řešení. Pokud se vyskytnou problémy s autorádiem, obratte se na svého prodejce nebo servis společnosti Blaupunkt. V případě problémů nechte zařízení zkontrolovat nebo nainstalovat odborníkem.
Většina problémů, ke kterým dochází, může být způsobena nesprávným připojením a chybou v obsluze. Přečtěte si pozorně celý návod k obsluze.
Některé části se nemusí vztahovat na váš model, protože příslušná funkce nebo volba není dostupná.
- Po instalaci do palubní desky se rozsvítí kontrolky airbagu / přestane fungovat tachometr atd:
Autorádio bylo pravděpodobně nesprávně připojeno. Okamžitě odpojte baterii vozidla a rádio vyjměte. Nechte instalaci provést/zkontrolovat odborníkem.
- Autorádio nelze zapnout / autorádio při zapnutí zobrazuje 1 HOUR / 1 HODINA a po hodině se vypne:
Plus pól zapalování není připojen nebo není aktivován. Zkontrolujte připojení.
- Při vyšší hlasitosti začne displej blikat / autorádio se zcela vypne:
Zkontrolujte průřez napájecího kabelu. Nechte instalaci provést/zkontrolovat odborníkem.
• Dálkové ovládání nefunguje:
Zkontrolujte, zda je baterie správně vložena, odstraňte malou plastovou fólii, nasměrujte dálkový ovladač na autorádio tak, abyste získali přímý oční kontakt.
Tuto funkci nemají všechny modely.
-Autorádio se nezapíná / Autorádio nereaguje na zapalování / Autorádio se vždy automaticky vypíná po určité době / Autorádio nelze zapnout bez zapalování:
Je zapalování/stálý plus pól správně připojeno? Přepínání plus pólu zapalování 0 V/12 V musí probíhat správně, ve stavu „zapalování vypnuto“ nesmí být na plusu pólu zapalování žádné zbytkové napětí.
Zkontrolujte správné připojení autorádia; za žádných okolností nesmí být zástrčky vozidla připojeny přímo k rádiu bez předchozí kontroly přiřazení PIN k PIN.
Nechte instalaci provést/zkontrolovat odborníkem.
- Nastavení a/nebo naprogramované stanice se ztrácí, čas nefunguje správně:
V zásadě by autorádio mělo ukládat nastavení trvale, a to i bez napájení. Některá nastavení jsou však trvale uložena až po správném vypnutí, takže je důležité nezapomínat na správné vypnutí autorádia.
Takové funkce jako ukládání času, ukládání posledního zdroje, poslední položky přehrávání USB/CD, vyžadují konstantní napájení. Aby autorádio správně fungovalo, musí být správně připojeno k nepřetržitému napájení, které nelze přerušit.
- Autorádio nepřijímá rádiový signál nebo přijímá slabý rádiový signál:
Zkontrolujte anténu pro přijímací oblast.
Zkontrolujte, zda případně nepotřebujete fantomový napájecí adaptér.
Je anténa správně nainstalovaná? Mnoho antén vyžaduje použití protipólu (karoserie).
Příjem rádia mohou rušit také LED lampy nebo jiné elektrické komponenty, także je potřeba přítomnost takového rušení vyloučit.
Při prvním použití rádia zkontrolujte, zda je autorádio nastaveno na správnou oblast rádiového vysílání (viz kapitola NASTAVENÍ).
- V režimu DAB se náhle zobrazí zpráva NO SIGNAL nebo NO SERVICE:
Aktuální MULTIPLEX (programový balíček) má příliš slabý signál a dekódování zvukového signálu není možné.
Vyberte jiný MULTIPLEX nebo zkontrolujte anténu DAB.
- Autorádio náhle zobrazí hlášku SEEK PI (SUCHE PI) / SEEK TA (SUCHE TA) nebo při provozu rádia mění stanici.
Zkontrolujte anténu a nastavení autorádia. V případě potřeby deaktivujte funkci alternativní frekvence (viz kapitola NASTAVENÍ). Špatný příjem může způsobit, že dojde ke změně stanice při zapnuté funkci dopravních hlášení.
- Autorádio nezobrazuje správně název stanice v režimu rádia
Pomocí tlačítka DIS upravte zobrazení podle potřeby. Zkontrolujte příjem (zkontrolujte anténu). Upozornění: Některé stanice místo názvu stanice RDS vysílají další informace; autorádio na to nemá žádný vliv.
- USB, CD, SD nebo jiné datové nosiče nefungují:
Je třeba zkontrolovat funkci s jiným datovým nosičem, datový nosič zformátovat, přehrávat jiné soubory.
- Mobilní telefon se přes USB nenabíjí nebo se nabíjí pomalu:
Závisí to na telefonu a použitém kabelu, funkce rychlého nabíjení specifické pro výrobce nemusí být podporovány.
- Problémy s Bluetooth® (telefonní seznam se nezobrazuje, telefon se nepřipojuje, volajícího není slyšet): Zkontrolujte, zda nejsou pro váš telefon a/nebo autorádio dostupné aktualizace softwaru.
Resetujte autorádio pomocí NORMSET (viz kapitola NASTAVENÍ | MENU) nebo stiskněte tlačítko RESET (v závislosti na modelu). Odeberte autorádio ze seznamu v telefonu a poté znovu navažte spojení. Všechny žádosti z telefonu o autorizaci potvrďte odpovědí ANO.
Vyzkoušejte připojit jiný telefon.
- Osoba, se kterou telefonuji, mě neslyší:
Zkontrolujte připojení externího mikrofonu. Zkontrolujte nastavení mikrofonu v nastavení Bluetooth® (je-li k dispozici).
Vyzkoušejte připojit jiný telefon.
- SUB-OUT nebo volby jeho nastavení na autorádiu nefungují (v závislosti na modelu):
Zkontrolujte, zda je subwoofer správně připojen k výstupu SUB-Out autorádia, v opačném případě nemají volby v nastavení zvuku význam.
- Chyba/problém zde není uveden. Funkce autorádia nefunguje podle očekávání/autorádio se nechová podle očekávání:
Resetujte autorádio pomocí NORMSET (viz kapitola NASTAVENÍ | MENU) nebo stiskněte tlačítko RESET (v závislosti na modelu).
Zkontrolujte, zda je software aktuální. Nové aktualizace softwaru jsou k dispozici na našich webových stránkách nebo je lze objednat prostřednictvím našeho servisu.
Upozornění: Při kontaktu se servisním oddělením je nutné uvést podrobný popis závady a aktuální software autorádia (dotazy na software viz NASTAVENÍ).
1. Ovládacie prvky – autorádio
⑲ MIC Mikrofón :
(mikrofón hands-free)
2. Ďakujeme vám za nákup.
Blahoželáme vám k zakúpeniu nového výrobku značky Blaupunkt.
Ovládacie prvky – autorádio 1
Ďakujeme vám za nákup | Obsah 2
Bezpečnostné zásady 3
3. Bezpečnostné zásady
Bezpečnostné zásady
Všeobecné bezpečnostné zásady
Rádio počúvajte vždy s miernou hlasitostou, aby ste si chránili sluch a mohli počuť zvukové
- V pamäti je na každej úrovni k dispozícii šest' miest.
Frekvencia sa následne bude menit' tak dlho, kým je tlačidlo stlačené, a zastaví sa až po uvoľnení tlačidla.
Automatické ukladanie staníc (Travelstore)
- Dostupnost' funkcie zobrazovania závisí od stanice a kvality signálu
V pamäti je na každej úrovni k dispozícii šest miest.
Podporované záznamové nosiče / typy médií:
Odpojenie záznamového nosiča USB
Nastavenie dokončite stlačením tlačidla DIS.
Prepína hodiny na 12/24-hodinový formát.
AREA
14. Montáž | Demontáž | Pripojenia
Zásady montáže
Dodržiavajte bezpečnostné pokyny výrobcu vozidla (airbag, poplašný systém, palubný počítač, imobilizér ap.).
Svorkovnica s priehradkou A (napájanie), priehradkou B (reproduktor) a poistkou (plochá automobilová poistka, 10 A, červená)
BATT/ BATÉRIE (pol. 30): Batéria
ACC/ZAPAL'OVANIE PLUS (pol. 15): Zapnuté zapal'ovanie
plus
GND/UZEMNENIE (pol. 31): Uzemnenie
- Pri vyššej hlasitosti displej začína blikat/autorádio sa samočinne úplne vypína:
Skontrolujte prierez napájacieho kábla.
Zadajte montáž/kontrolu odborníkovi.
• Dialkové ovládanie nefunguje:
