316-EX - Détecteur Testo - Notice d'utilisation et mode d'emploi gratuit

Marque	Testo
Modèle	316-EX
Type de produit	Détecteur de gaz explosibles
Catégorie ATEX	II 2G (Zone 1 ou 2)
Mode de protection	Sécurité intrinsèque Ex ib IIC T1
Groupe de gaz	IIC
Classe de température	T1 (450 °C max)
Température ambiante	-10 °C à 40 °C (14 °F à 104 °F)
Alimentation	2 piles LR6 AA (1,5 V)
Type de piles autorisées	Camelion PLUS ALCALINE LR6 AA
Remplacement des piles	Uniquement hors atmosphère explosive
Utilisation autorisée	Zones 1 et 2 (gaz explosibles)
Nettoyage	Chiffon humide (éviter charges électrostatiques)
Étalonnage	Cycles annuels recommandés
Certificat	SEV 09 ATEX 0158
Normes	Directive 94/9/CE (ATEX)
Mise en service	Personnel spécialisé et autorisé
Consignes de sécurité	Respecter les conditions ambiantes et éviter l'électricité statique

FOIRE AUX QUESTIONS - 316-EX Testo

Quelles piles utiliser dans le détecteur Testo 316-EX ?

Utilisez uniquement des piles mignon de type Camelion PLUS ALCALINE LR6 AA. Tout autre type de pile peut compromettre la sécurité intrinsèque.

Puis-je changer les piles en zone explosive ?

Non, le changement de piles doit impérativement être effectué en dehors d'une atmosphère explosible (hors zone).

Quelle est la plage de température d'utilisation ?

La température ambiante autorisée est comprise entre -10 °C et 40 °C (14 °F à 104 °F).

Quel est le mode de protection de l'appareil ?

Le détecteur est protégé par sécurité intrinsèque selon le mode Ex ib IIC T1, adapté aux gaz du groupe IIC.

Comment nettoyer le détecteur 316-EX ?

Nettoyez les surfaces plastiques avec un chiffon humide pour éviter l'accumulation de charges électrostatiques. N'utilisez pas de chiffon sec.

À quelle fréquence faut-il étalonner l'appareil ?

Un cycle d'étalonnage annuel est recommandé pour garantir la précision des mesures.

Dans quelles zones puis-je utiliser le Testo 316-EX ?

L'appareil est certifié pour une utilisation en zones 1 et 2 (atmosphères explosibles gaz-air). Il ne convient pas à la zone 0.

Que signifie le certificat SEV 09 ATEX 0158 ?

Ce certificat atteste que l'appareil respecte la directive ATEX 94/9/CE et peut être utilisé en atmosphères explosibles. Le numéro SEV identifie l'organisme notifié.

Puis-je utiliser cet appareil pour détecter d'autres gaz que ceux prévus ?

L'appareil est conçu pour les gaz explosibles (gaz, vapeurs, brouillards combustibles). Consultez la notice pour les gaz spécifiques compatibles. Ne l'utilisez pas pour d'autres applications sans avis du fabricant.

Que faire si l'appareil est endommagé ?

Ne l'utilisez pas en zone explosive. Faites-le réparer par du personnel spécialisé agréé par Testo. N'ouvrez pas l'appareil vous-même.

MODE D'EMPLOI 316-EX Testo

SEV Association pour electrotechnique, les technologies de l'enegie et de l'information

SEV Association pour electrotechnique, les technologies de l'enégie et de l'information

SEV Association pour electrotechnique, les technologies de l'enegie et de l'information

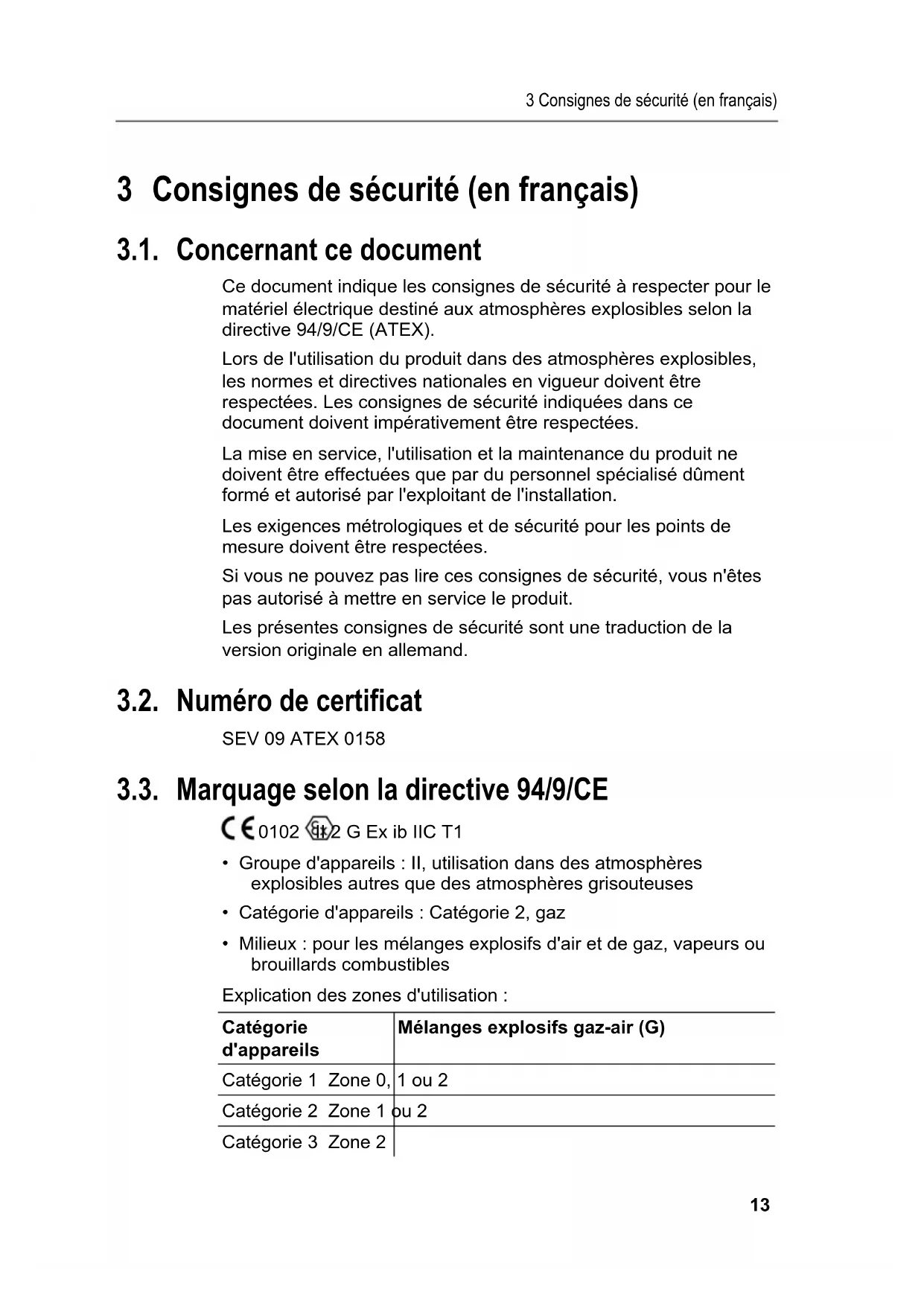

3 Consignes de sécurité (en français)

3.1. Concernant ce document

Ce document indique les consignes de sécurité à respecter pour le matériel électrique destiné aux atmosphères explosibles selon la directive 94/9/CE (ATEX).

Lors de l'utilisation du produit dans des atmosphères explosibles, les normes et directives nationales en vigueur doivent être respectées. Les consignes de sécurité indiquées dans ce document doivent impérativement être respectées.

La mise en service, l'utilisation et la maintenance du produit ne doivent être effectuées que par du personnel spécialisé dûment formé et autorisé par l'exploitant de l'installation.

Les exigences métrologiques et de sécurité pour les points de mesure doivent être respectées.

Si vous ne pouvez pas lire ces consignes de sécurité, vous n'êtes pas autorisé à mettre en service le produit.

Les présentes consignes de sécurité sont une traduction de la version originale en allemand.

3.2. Numéro de certificat

SEV 09 ATEX 0158

3.3. Marquage selon la directive 94/9/CE

• Groupe d'appareils : II, utilisation dans des atmosphères explosibles autres que des atmosphères grisouteuses
• Catégorie d'appareils : Catégorie 2, gaz
• Milieux : pour les mélanges explosifs d'air et de gaz, vapeurs ou brouillards combustibles

Explication des zones d'utilisation :

Catégorie d'appareils	Mélanges explosifs gaz-air (G)
Catégorie 1 Zone 0,	1 ou 2
Catégorie 2 Zone 1	ou 2
Catégorie 3 Zone 2

3.4. Marquage du mode de protection

Ex ib IIC T1

• Matériel électrique antidéflagrant selon la norme européenne
• Mode de protection : ib (sécurité intrinsèque)
  • Groupe de gaz : IIC
• Classe de température : T1

3.5. Conditions ambiantes

Propriété	Valeurs
Température ambiante détecteur de gaz	-10 °C ≤ Ta ≤ 40 °C/14 °F ≤ Ta ≤ 104 °F

3.6. Alimentation électrique

• Ouvrir le compartiment à piles et changer les piles uniquement en dehors d'une atmosphère explosible.
• Seules les piles suivantes doivent être utilisées :
• Piles mignon de type Camelion PLUS ALCALINE LR6 AA
• L'apport de piles supplémentaires dans les atmosphères explosibles n'est pas autorisé.

3.7. Consignes de sécurité générales

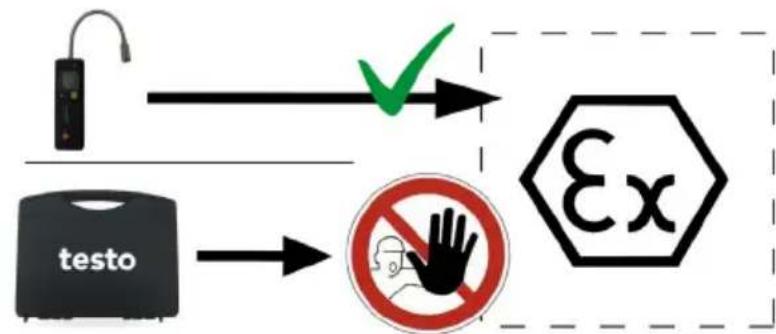

ATTENTION

Risque d'explosion

Apporter uniquement l'appareil dans les atmosphères explosibles de zone 1 et zone 2.

• Évitez l'accumulation de charges électrostatiques (par exemple par frottement, nettoyage, maintenance, etc.).
• Utilisez toujours un chiffon humide pour nettoyer les surfaces en plastique.
• Ne réalisez pas de mesures sur des éléments conducteurs.
• Respectez les cycles d'étalonnage annuels.
