316-EX - Detektor Testo - Bezpłatna instrukcja obsługi

Marka	Testo
Model	316-EX
Typ produktu	Detektor gazów wybuchowych
Kategoria ATEX	II 2G (Strefa 1 lub 2)
Tryb ochrony	Bezpieczeństwo iskrobezpieczne Ex ib IIC T1
Grupa gazów	IIC
Klasa temperaturowa	T1 (maks. 450°C)
Temperatura otoczenia	-10°C do 40°C (14°F do 104°F)
Zasilanie	2 baterie LR6 AA (1,5 V)
Dopuszczalny typ baterii	Camelion PLUS ALCALINE LR6 AA
Wymiana baterii	Tylko poza atmosferą wybuchową
Dozwolone użytkowanie	Strefy 1 i 2 (gazy wybuchowe)
Czyszczenie	Wilgotna ściereczka (unikać ładunków elektrostatycznych)
Kalibracja	Zalecane cykle roczne
Certyfikat	SEV 09 ATEX 0158
Normy	Dyrektywa 94/9/WE (ATEX)
Uruchomienie	Wykwalifikowany i upoważniony personel
Instrukcje bezpieczeństwa	Przestrzegać warunków otoczenia i unikać elektryczności statycznej

Często zadawane pytania - 316-EX Testo

Jakich baterii używać w detektorze Testo 316-EX?

Używaj wyłącznie baterii typu Camelion PLUS ALCALINE LR6 AA. Każdy inny typ baterii może naruszyć bezpieczeństwo iskrobezpieczne.

Czy mogę wymieniać baterie w strefie wybuchowej?

Nie, wymiana baterii musi być przeprowadzona poza atmosferą wybuchową (poza strefą).

Jaki jest zakres temperatury pracy?

Dopuszczalna temperatura otoczenia wynosi od -10°C do 40°C (14°F do 104°F).

Jaki jest tryb ochrony urządzenia?

Detektor jest chroniony przez bezpieczeństwo iskrobezpieczne zgodnie z trybem Ex ib IIC T1, odpowiednim dla gazów z grupy IIC.

Jak czyścić detektor 316-EX?

Czyść powierzchnie plastikowe wilgotną ściereczką, aby uniknąć gromadzenia się ładunków elektrostatycznych. Nie używaj suchej ściereczki.

Jak często należy kalibrować urządzenie?

Zalecany jest roczny cykl kalibracji, aby zapewnić dokładność pomiarów.

W jakich strefach mogę używać Testo 316-EX?

Urządzenie jest certyfikowane do użytku w strefach 1 i 2 (atmosfery wybuchowe gaz-powietrze). Nie nadaje się do strefy 0.

Co oznacza certyfikat SEV 09 ATEX 0158?

Certyfikat ten potwierdza, że urządzenie spełnia wymagania dyrektywy ATEX 94/9/WE i może być używane w atmosferach wybuchowych. Numer SEV identyfikuje jednostkę notyfikowaną.

Czy mogę używać tego urządzenia do wykrywania innych gazów niż przewidziane?

Urządzenie jest przeznaczone do gazów wybuchowych (gazy, pary, mgły palne). Sprawdź instrukcję w celu uzyskania informacji o konkretnych kompatybilnych gazach. Nie używaj go do innych zastosowań bez zgody producenta.

Co zrobić, jeśli urządzenie jest uszkodzone?

Nie używaj go w strefie wybuchowej. Oddaj do naprawy wykwalifikowanemu personelowi autoryzowanemu przez Testo. Nie otwieraj urządzenia samodzielnie.

INSTRUKCJA OBSŁUGI 316-EX Testo

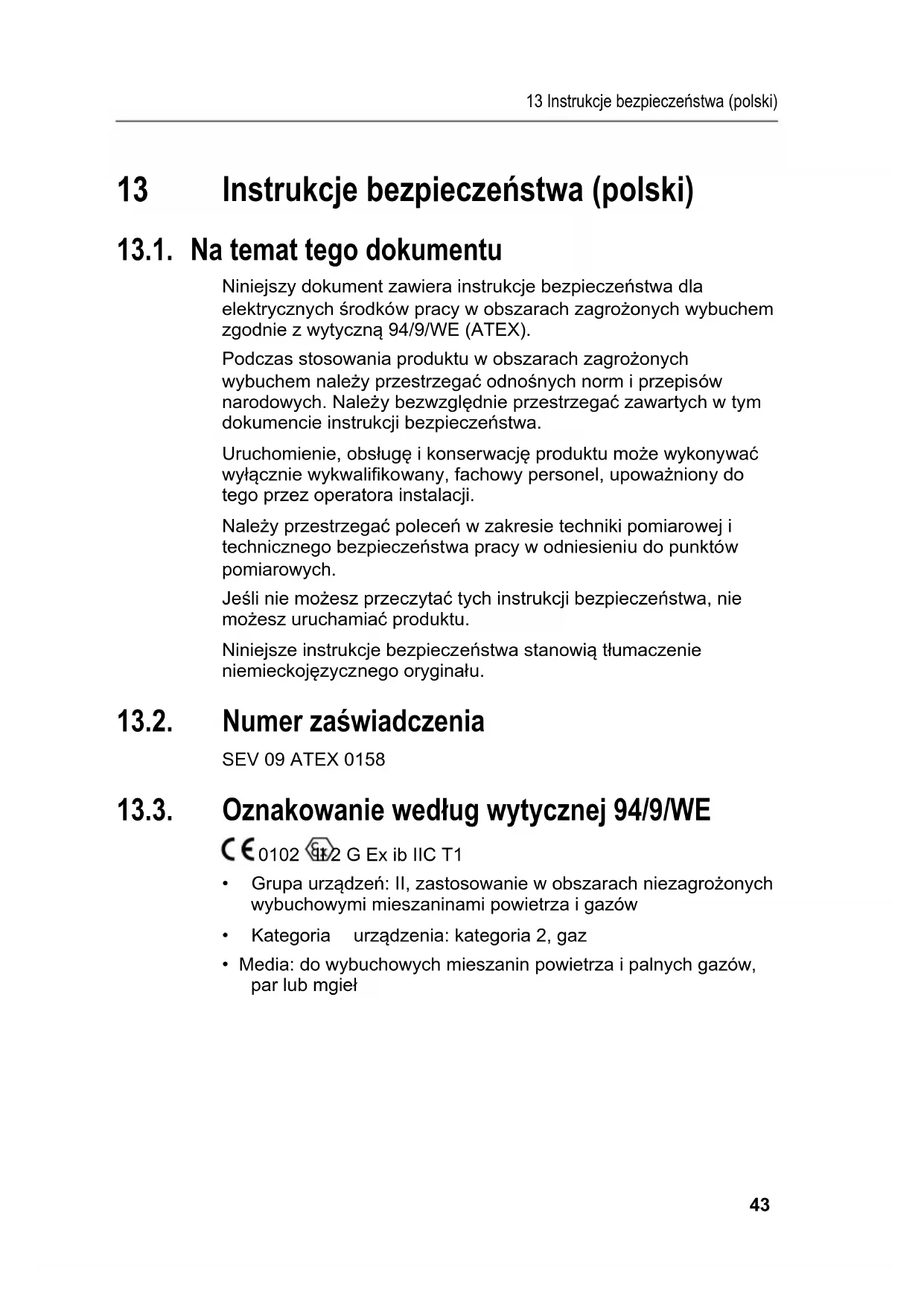

13 Instrukcje bezpieczeństwa (polski)

13.1. Na temat tego dokumentu

Niniejszy dokument zawiera instrukcje bezpieczeństwa dla elektrycznych środków pracy w obszarach zagrożonych wybuchem zgodnie z wytyczną 94/9/WE (ATEX).

Podczas stosowania produktu w obszarach zagrożonych wybuchem należy przestrzegać odnośnych norm i przepisów narodowych. Należy bezwzględnie przestrzegać zawartych w tym dokumencie instrukcji bezpieczeństwa.

Uruchomienie, obsługę i konserwację produktu może wykonywać wyłącznie wykwalifikowany, fachowy personel, upoważniony do tego przez operatora instalacji.

Należy przestrzegać poleceń w zakresie techniki pomiarowej i technicznego bezpieczeństwa pracy w odniesieniu do punktów pomiarowych.

Jeśli nie możesz przeczytać tych instrukcji bezpieczeństwa, nie możesz uruchamiać produktu.

Niniejsze instrukcje bezpieczeństwa stanowią tłumaczenie niemieckojęzycznego oryginału.

13.2. Numer zaświadczenia

SEV 09 ATEX 0158

13.3. Oznakowanie według wytycznej 94/9/WE

• Grupa urządzeń: II, zastosowanie w obszarach niezagrożonych wybuchowymi mieszaninami powietrza i gazów
  • Kategoria urządzenia: kategoria 2, gaz
• Media: do wybuchowych mieszanin powietrza i palnych gazów, par lub mgieł

Objaśnienia do obszarów zastosowań:

Kategoria urządzenia	Wybuchowe mieszaniny powietrza i gazów (G)
kategoria 1 Strefa 0,	1 lub 2
kategoria 2 Strefa 1	lub 2
kategoria 3 Strefa 2

13.4. Oznaczenie typu ochrony przed zapłonem

Ex ib IIC T1

• Chroniony przed wybuchem elektryczny środek pracy zgodny z normą europejską
• Rodzaj zabezpieczenia przed zapłonem: ib (samobezpieczny)
• Grupa gazów: IIC
  • Klasa temperaturowa: T1

13.5. Warunki otoczenia

Właściwość	Wartości
Temperatura otoczenia urządzenia do wykrywania gazów	-10 °C ≤ Ta ≤ 40 °C/14 °F ≤ Ta ≤ 104 °F

13.6. Zasilanie elektryczne

• Otwieranie wnęki baterii i wymiana baterii jest dozwolona tylko poza obszarem zagrożonym wybuchem.
  • Wolno stosować tylko następujące typy baterii:
  • baterie typu Camelion PLUS ALKALINE LR6 AA
• Posiadanie przy sobie dodatkowych baterii w obszarze zagrożonym wybuchem jest zabronione.

13.7. Ogólne instrukcje bezpieczeństwa

OSTRZEŻENIE

Niebezpieczeństwo wybuchu

Urządzenie wnosić do strefy zagrożonej wybuchem, tylko strefa 1 i strefa 2.

• Unikać wyładowań elektrostatycznych (np. na skutek tarcia, czyszczenia, konserwacji itp.).
• Powierzchnie z tworzywa sztucznego czyścić tylko wilgotną szmatką.
• Nie wykonywać pomiarów na elementach będących pod napięciem.
• Przestrzegać rocznych cyklów kalibracji.
