316-EX - Detektor Testo - Tasuta kasutusjuhend

Mark	Testo
Mudel	316-EX
Toote tüüp	Plahvatusohtlike gaaside detektor
ATEX kategooria	II 2G (Tsoon 1 või 2)
Kaitserežiim	Omasisene ohutus Ex ib IIC T1
Gaasirühm	IIC
Temperatuuriklass	T1 (maks 450 °C)
Ümbritsev temperatuur	-10 °C kuni 40 °C (14 °F kuni 104 °F)
Toiteallikas	2 LR6 AA patareid (1,5 V)
Lubatud patarei tüüp	Camelion PLUS ALCALINE LR6 AA
Patareide vahetamine	Ainult väljaspool plahvatusohtlikku keskkonda
Lubatud kasutus	Tsoonid 1 ja 2 (plahvatusohtlikud gaasid)
Puhastamine	Niiske lapp (vältida elektrostaatilisi laenguid)
Kalibreerimine	Soovitatav iga-aastane tsükkel
Sertifikaat	SEV 09 ATEX 0158
Standardid	Direktiiv 94/9/EÜ (ATEX)
Kasutuselevõtt	Spetsialiseeritud ja volitatud personal
Ohutusjuhised	Järgige ümbritsevaid tingimusi ja vältige staatilist elektrit

Korduma kippuvad küsimused - 316-EX Testo

Milliseid patareisid kasutada Testo 316-EX detektoris?

Kasutage ainult Camelion PLUS ALCALINE LR6 AA tüüpi patareisid. Iga muu patarei tüüp võib ohustada omasisest ohutust.

Kas ma saan patareisid vahetada plahvatusohtlikus tsoonis?

Ei, patareide vahetamine tuleb kindlasti teha väljaspool plahvatusohtlikku keskkonda (tsoonist väljas).

Mis on kasutamise temperatuurivahemik?

Lubatud ümbritsev temperatuur on vahemikus -10 °C kuni 40 °C (14 °F kuni 104 °F).

Mis on seadme kaitserežiim?

Detektor on kaitstud omasisese ohutusega vastavalt režiimile Ex ib IIC T1, mis sobib IIC rühma gaasidele.

Kuidas puhastada 316-EX detektorit?

Puhastage plastpindu niiske lapiga, et vältida elektrostaatiliste laengute kogunemist. Ärge kasutage kuiva lappi.

Kui sageli tuleb seadet kalibreerida?

Soovitatav on iga-aastane kalibreerimistsükkel, et tagada mõõtmiste täpsus.

Millistes tsoonides saan Testo 316-EX-i kasutada?

Seade on sertifitseeritud kasutamiseks tsoonides 1 ja 2 (plahvatusohtlikud gaasi-õhu keskkonnad). See ei sobi tsooni 0.

Mida tähendab sertifikaat SEV 09 ATEX 0158?

See sertifikaat kinnitab, et seade vastab ATEX direktiivile 94/9/EÜ ja seda võib kasutada plahvatusohtlikes keskkondades. SEV number identifitseerib teatatud asutuse.

Kas ma saan seda seadet kasutada muude gaaside tuvastamiseks kui need, milleks see on ette nähtud?

Seade on loodud plahvatusohtlike gaaside (gaasid, aurud, põlevad udud) tuvastamiseks. Ühilduvate konkreetsete gaaside kohta vaadake kasutusjuhendit. Ärge kasutage seda muudel rakendustel ilma tootja nõusolekuta.

Mida teha, kui seade on kahjustatud?

Ärge kasutage seda plahvatusohtlikus tsoonis. Laske see parandada Testo poolt volitatud spetsialiseeritud personalil. Ärge avage seadet ise.

KASUTUSJUHEND 316-EX Testo

20 Ohutusjuhised (eesti keeles)

20.1. Dokumendi ülevaade

Selles dokumendis on antud ohutusjuhised elektriseadmete kasutamiseks plahvatusohtlikes piirkondades vastavalt direktiivile 94/9 EÜ (ATEX).

Toodete kasutamisel plahvatusohtlikes piirkondades tuleb järgida vastavaid riiklikke standardeid ja eeskirju. Tingimata tuleb järgida käesolevas dokumendis toodud ohutusjuhiseid.

Kasutuselevõtu, käitamise ja toote hooldusega võib tegeleda vaid väljaõpetatud personal, kes on seadmekäitaja poolt selleks volitatud.

Mõõtmiskohtades tuleb järgida ohutustehniliste ja mõõtmisandmetega dokumente.

Kui te ei saa neid ohutusjuhiseid mis tahes põhjusel lugeda, on teil selle toote käitamine keelatud.

Antud ohutusjuhiste puhul on tegu saksakeelse originaalteksti tõlkega.

20.2. Sertifikaadi number

SEV 09 ATEX 0158

20.3. Märgistus vastavalt direktiivile 94/9/EC

CE 0102 2 G Ex ib IIC T1

• Seadme grupp: II, rakendamine piirkonnas, kus plahvatusoht puudub
• Seadme kategooria: 2. kategooria, gaas
• Keskkond: Potentsiaalselt ohtlike segude jaoks, mis koosnevad öhust ja põlevast gaasist, aurust või udust

Rakenduspiirkondade täpsustus:

Seadme kategooria	Potentsiaalselt ohtlik gaasi-õhu segu (G)
Kategooria 1 Tsoon	0, 1 või 2
Kategooria 2 Tsoon	1 või 2
Kategooria 3 Tsoon	2

20.4. Plahvatuskaitse märgistus

Ex ib IIC T1

• Plahvatusohu eest kaitstud elektriseadmed vastavalt Euroopa-standardile
• Plahvatuskaitse: ib (sädemeohutu)
  • Gaasi grupp: IIC
  • Temperatuuri klass: T1

20.5. Keskkonnatingimused

Omadused Väärtused
Gaasi kontrollseadme keskkonnatemperatuur	-10 °C ≤ Ta ≤ 40 °C/14 °F ≤ Ta ≤ 104 °F

20.6. Elektrienergiaga varustamine

• Patareisahtli võib avada ja patarei võib välja vahetada üksnes väljaspool plahvatusohtlikku piirkonda.
• Kasutada võib üksnes järgmisi patareisid:
• Mignon tüüpi Camelion PLUS ALKALINE LR6 AA
• Lisapatarei kaasavõtmine plahvatusohtlikku piirkonda on keelatud.

20.7. Üldised ohutusjuhised

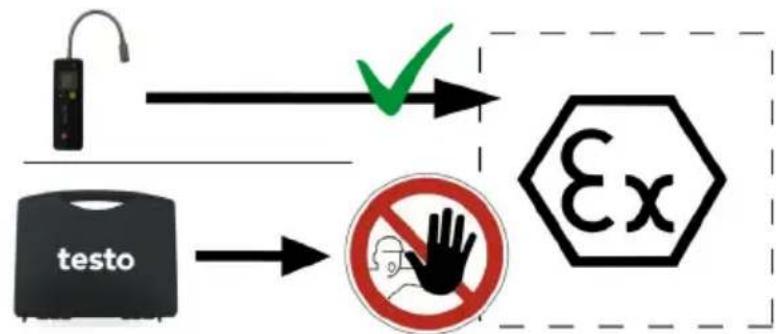

HOIATUS

Plahvatusoht!

Plahvatusohtliku piirkonna tsooni 1 ja tsooni 2 võib viia üksnes seadme.

• Vältige elektrostaatilist laengut (nt hõõrumise, puhastamise hooldamise vms läbi.).
• Puhastage plastpindu ainult niiske riidega.
• Elektrit juhtivate osade juures möötmine on keelatud.
• Järgige iga-aastaseid kalibreerimistsükleid.
