Merk	Testo
Model	316-EX
Producttype	Explosieve gassensor
ATEX-categorie	II 2G (Zone 1 of 2)
Beschermingswijze	Intrinsieke veiligheid Ex ib IIC T1
Gasgroep	IIC
Temperatuurklasse	T1 (450 °C max)
Omgevingstemperatuur	-10 °C tot 40 °C (14 °F tot 104 °F)
Voeding	2 LR6 AA-batterijen (1,5 V)
Toegestane batterijtype	Camelion PLUS ALCALINE LR6 AA
Batterij vervangen	Alleen buiten explosieve atmosfeer
Toegestaan gebruik	Zone 1 en 2 (explosieve gassen)
Reiniging	Vochtige doek (vermijd elektrostatische ladingen)
Kalibratie	Aanbevolen jaarlijkse cycli
Certificaat	SEV 09 ATEX 0158
Normen	Richtlijn 94/9/EG (ATEX)
Inbedrijfstelling	Gespecialiseerd en bevoegd personeel
Veiligheidsinstructies	Houd rekening met de omgevingscondities en vermijd statische elektriciteit

Veelgestelde vragen - 316-EX Testo

Welke batterijen gebruiken in de Testo 316-EX detector?

Gebruik alleen penlite-batterijen van het type Camelion PLUS ALCALINE LR6 AA. Elk ander type batterij kan de intrinsieke veiligheid in gevaar brengen.

Kan ik de batterij vervangen in een explosieve zone?

Nee, de batterijvervanging moet absoluut buiten een explosieve atmosfeer (buiten zone) worden uitgevoerd.

Wat is het temperatuurbereik voor gebruik?

De toegestane omgevingstemperatuur ligt tussen -10 °C en 40 °C (14 °F tot 104 °F).

Wat is de beschermingswijze van het apparaat?

De detector is beschermd door intrinsieke veiligheid volgens modus Ex ib IIC T1, geschikt voor gassen van groep IIC.

Hoe reinig ik de 316-EX detector?

Reinig de kunststof oppervlakken met een vochtige doek om ophoping van elektrostatische ladingen te voorkomen. Gebruik geen droge doek.

Hoe vaak moet het apparaat worden gekalibreerd?

Een jaarlijkse kalibratiecyclus wordt aanbevolen om de meetnauwkeurigheid te garanderen.

In welke zones kan ik de Testo 316-EX gebruiken?

Het apparaat is gecertificeerd voor gebruik in zone 1 en 2 (explosieve gas-lucht atmosferen). Het is niet geschikt voor zone 0.

Wat betekent het certificaat SEV 09 ATEX 0158?

Dit certificaat bevestigt dat het apparaat voldoet aan de ATEX-richtlijn 94/9/EG en kan worden gebruikt in explosieve atmosferen. Het SEV-nummer identificeert de aangemelde instantie.

Kan ik dit apparaat gebruiken om andere gassen te detecteren dan waarvoor het bedoeld is?

Het apparaat is ontworpen voor explosieve gassen (gassen, dampen, brandbare nevels). Raadpleeg de handleiding voor de specifieke compatibele gassen. Gebruik het niet voor andere toepassingen zonder advies van de fabrikant.

Wat te doen als het apparaat beschadigd is?

Gebruik het niet in een explosieve zone. Laat het repareren door gespecialiseerd personeel dat is goedgekeurd door Testo. Open het apparaat niet zelf.

GEBRUIKSAANWIJZING 316-EX Testo

7 Veiligheidsvoorschriften (Nederlands)

7.1. Bij dit document

In dit document worden veiligheidsvoorschriften voor elektrische faciliteiten voor zones met explosiegevaar conform richtlijn 94/9/EG (ATEX) weergegeven.

Bij gebruik van het product in zones waar explosiegevaar bestaat, moeten de van toepassing zijnde nationale normen en voorschriften worden gevolgd. De in dit document vermelde veiligheidsvoorschriften moeten altijd in acht worden genomen.

Ingebruikneming, bediening en onderhoud van het product mogen uitsluitend door speciaal daarvoor opgeleid personeel worden uitgevoerd dat hiertoe door de exploitant van de installatie is aangewezen.

De meettechnische en veiligheidstechnische voorschriften op de meetplaatsen moeten worden opgevolgd.

Als de veiligheidsvoorschriften niet leesbaar zijn, mag het product niet in gebruik worden genomen.

De veiligheidsvoorschriften zijn een vertaling van de oorspronkelijke Duitse versie.

7.2. Bevestigingsnummer

SEV 09 ATEX 0158

7.3. Kenmerk conform richtlijn 94/9/EG

• Apparaatgroep: II, Niet voor gebruik in zones met mijngas
• Apparaatcategorie: Categorie 2, Gas
• Media: voor explosieve mengsels van lucht en ontbrandbare gassen, dampen en nevels

Toelichtingen bij de toepassingsbereiken:

Apparaatcategorie	Explosieve gas-lucht-mengsels (G)
Categorie 1 Zone 0,	1 of 2
Categorie 2 Zone 1	of 2
Categorie 3 Zone 2

7.4. Kenmerk van het type ontbrandingsbeveiliging

Ex ib IIC T1

• Tegen explosiegevaar beveiligde elektrische faciliteiten conform Europese norm
• Type ontbrandingsbeveiliging: ib (intrinsiek veilig)
• Gasgroep: IIC
  • Temperatuurklasse: T1

7.5. Omgevingsvoorwaarden

Eigenschap Waarden
Omgevingstemperatuur gasdetector	-10 °C ≤ Ta ≤ 40 °C/14 °F ≤ Ta ≤ 104 °F

7.6. Stroomtoevoer

• Het openen van het batterijvak en het vervangen van de batterijen mag uitsluitend plaatsvinden op een plaats waar geen explosiegevaar is.
• Alleen de volgende batterijen zijn toegestaan voor gebruik:
• Mignoncellen type Camelion PLUS ALKALINE LR6 AA
• Het is niet toegestaan extra batterijen mee te nemen in het Exbereik.

7.7. Algemene veiligheidsvoorschriften

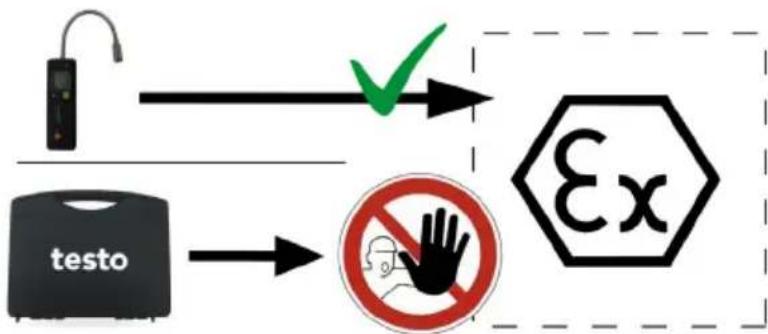

WAARSCHUWING

Explosiegevaar

Alleen het apparaat in het Ex-bereik zone 1 en zone 2 brengen.

• Voorkom elektrostatische lading (bijvoorbeeld door wrijving, reiniging, onderhoud etc.).
• Kunststoffen oppervlakken mogen uitsluitend met een vochtige doek worden gereinigd.
• Niet meten aan onderdelen die onder spanning staan.
• Jaarlijkse kalibratiecycli in acht nemen.
