BRUKSANVISNING 316-EX Testo

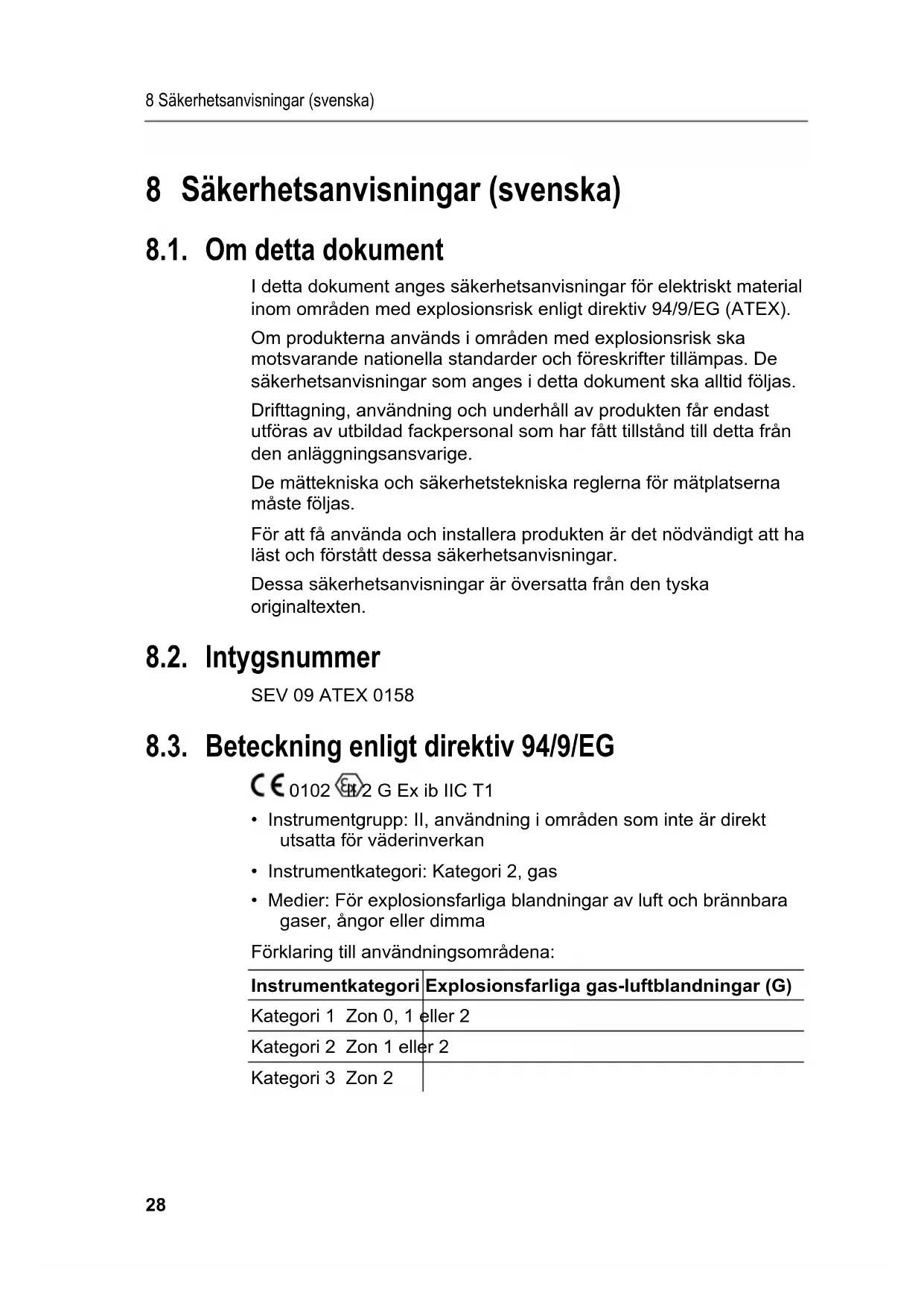

8 Säkerhetsanvisningar (svenska)
8.1. Om detta dokument
I detta dokument anges säkerhetsanvisningar för elektriskt material inom områden med explosionsrisk enligt direktiv 94/9/EG (ATEX).
Om produkterna används i områden med explosionsrisk ska motsvarande nationella standarder och föreskrifter tillämpas. De säkerhetsanvisningar som anges i detta dokument ska alltid följas.
Drifttagning, användning och underhåll av produkten får endast utföras av utbildad fackpersonal som har fått tillständ till detta från den anläggningsansvarige.
De mättekniska och säkerhetstekniska reglerna för mätplatserna måste följas.
För att få använda och installera produkten är det nödvändigt att ha läst och förstått dessa säkerhetsanvisningar.
Dessa säkerhetsanvisningar är översatta från den tyska originaltexten.
8.2. Intygsnummer
SEV 09 ATEX 0158
8.3. Beteckning enligt direktiv 94/9/EG
CE 0102 Ex 2 G Ex ib IIC T1
- Instrumentgrupp: II, användning i områden som inte är direkt utsatta för väderinverkan
• Instrumentkategori: Kategori 2, gas - Medier: För explosionsfarliga blandningar av luft och brännbara gaser, ångor eller dimma
Förklaring till användningsområdena:
| Instrumentkategori | Explosionsfarliga gas-luftblandningar (G) |
| Kategori 1 Zon 0, 1 eller 2 | |
| Kategori 2 Zon 1 eller 2 | |
| Kategori 3 Zon 2 | |
8.4. Beteckning för antändningsklasser
Ex ib IIC T1
- Explosionsskyddad elutrustning enligt europeisk norm
• Antändningsklass: ib (egensäker)
Gasgrupp: IIC
• Temperaturklass: T1
8.5. Omgivningsförhållanden
| Egenskap Värden | |
| Omgivningstemperatur gasspårningsapparat | -10 °C ≤ Ta ≤ 40 °C/14 °F ≤ Ta ≤ 104 °F |
8.6. Spänningsmatning
Öppning av batterifacket och byte av batterier får bara göras utanför explosionsfarliga omgivningar.
Endast följande batterityp får användas:
• Mignonceller typ Camelion PLUS ALKALINE LR6 AA
Det är inte tillåtet att medföra extra batterier i ex-området.

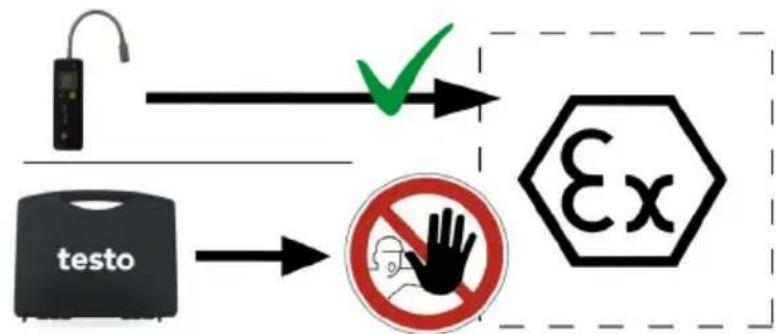

8.7. Allmänna säkerhetsanvisningar
WARNING
Explosionsrisk
Apparaten får bara föras in i ex-områdena zon 1 och zon 2 einbringen.
- Undvik elektrostatisk uppladdning (till exempel genom nötning, rengöring, underhåll).
• Rengör plastytor med en fuktig duk. - Mät inte mot spänningsförande delar.
- Utför kalibrering årligen.
