| Marca | Testo |
| Modelo | 316-EX |
| Tipo de producto | Detector de gases explosivos |
| Categoría ATEX | II 2G (Zona 1 o 2) |
| Modo de protección | Seguridad intrínseca Ex ib IIC T1 |
| Grupo de gas | IIC |
| Clase de temperatura | T1 (450 °C máx.) |
| Temperatura ambiente | -10 °C a 40 °C (14 °F a 104 °F) |
| Alimentación | 2 pilas LR6 AA (1,5 V) |
| Tipo de pilas permitidas | Camelion PLUS ALCALINE LR6 AA |
| Reemplazo de pilas | Solo fuera de atmósfera explosiva |
| Uso autorizado | Zonas 1 y 2 (gases explosivos) |
| Limpieza | Paño húmedo (evitar cargas electrostáticas) |
| Calibración | Ciclos anuales recomendados |
| Certificado | SEV 09 ATEX 0158 |
| Normas | Directiva 94/9/CE (ATEX) |
| Puesta en servicio | Personal especializado y autorizado |
| Instrucciones de seguridad | Respetar las condiciones ambientales y evitar la electricidad estática |
Preguntas frecuentes - 316-EX Testo
Preguntas de los usuarios sobre 316-EX Testo
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Detector en formato PDF gratis! Encuentra tus instrucciones 316-EX - Testo y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 316-EX de la marca Testo.
MANUAL DE USUARIO 316-EX Testo
4 Información básica de seguridad (español)
4.1. Indicaciones sobre este manual
Este documento contiene información básica de seguridad para material eléctrico utilizable en atmósferas potencialmente explosivas según la Directiva 94/9/CE (ATEX).
En caso de utilizar el producto en atmósferas potencialmente explosivas se deben observar las normas y prescripciones nacionales correspondientes. Es imprescindible tener en cuenta la información básica de seguridad que se detalla en este documento.
La puesta en marcha, el manejo y el mantenimiento del producto deben ser realizados únicamente por personal especializado formado y autorizado para ello por el responsable de la instalación.
Se deben cumplir los requisitos de técnica de medición y de seguridad respecto a los lugares de medición.
Si no puede leer esta información básica de seguridad, no debe poner en marcha el producto.
La presente información básica de seguridad es una traducción de la versión original alemana.
4.2. Número de certificado
SEV 09 ATEX 0158
4.3. Marcado según la Directiva 94/9/CE
CE 0102 Exp2 G Ex ib IIC T1
- Grupo de aparatos: II, uso en zonas donde no exista peligro debido al grisú
- Categoría de aparatos: Categoría 2, gas
- Medios: para mezclas potencialmente explosivas de aire y gases, vapores o nieblas combustibles
Indicaciones acerca de los ámbitos de uso:
| Categoría de aparatos | Atmósferas potencialmente explosivas debido a gases, vapores o nieblas (G) |
| Categoría 1 Zona 0, | 1 ó 2 |
| Categoría 2 Zona 1 | ó 2 |
| Categoría 3 Zona 2 |
4.4. Marcado del modo de protección
Ex ib IIC T1
- Material eléctrico protegido contra explosiones según la norma Europea
- Modo de protección: ib (seguridad intrínseca)
- Grupo de gases: IIC
- Clase de temperatura: T1
4.5. Condiciones ambientales
| Propiedad Valores | |
| Temperatura ambiente del detector de gas | -10 °C ≤ Ta ≤ 40 °C/14 °F ≤ Ta ≤ 104 °F |
4.6. Alimentación
- La apertura del compartimento para pilas y el cambio de las pilas únicamente se debe llevar a cabo fuera de la atmósfera potencialmente explosiva.
- Únicamente se deben utilizar las siguientes pilas:
- Pilas tipo Camelion PLUS ALKALINE LR6 AA
- No se permite introducir pilas adicionales en la atmósfera potencialmente peligrosa.
4.7. Información básica general de seguridad

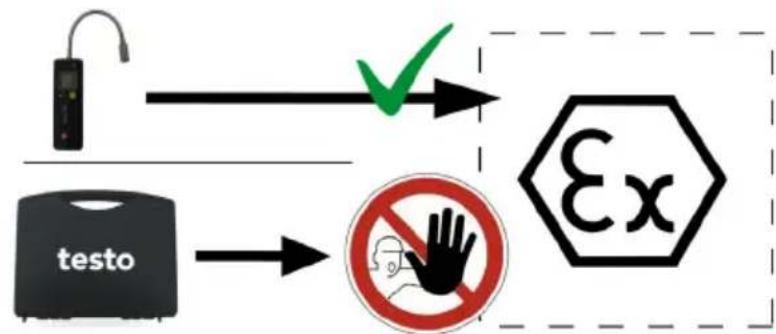

PELIGRO
Peligro de explosión
Introducir únicamente el instrumento en las atmósferas potencialmente explosivas zona 1 y zona 2.
- Evitar la carga electrostática (p. ej., por fricción, limpieza, mantenimiento, etc.).
- Limpiar las superficies de plástico únicamente con un paño húmedo.
- No realizar mediciones en piezas con carga eléctrica.
- Respetar los ciclos de calibración anuales.
6.2. Número de certificado
SEV 09 ATEX 0158
