316-EX - Detektor Testo - Gratis brugsanvisning og manual

Mærke	Testo
Model	316-EX
Produkttype	Eksplosiv gasdetektor
ATEX-kategori	II 2G (Zone 1 eller 2)
Beskyttelsesmåde	Egen sikkerhed Ex ib IIC T1
Gasgruppe	IIC
Temperaturklasse	T1 (450 °C max)
Omgivelsestemperatur	-10 °C til 40 °C (14 °F til 104 °F)
Strømforsyning	2 batterier LR6 AA (1,5 V)
Godkendte batterityper	Camelion PLUS ALCALINE LR6 AA
Udskiftning af batterier	Kun uden for eksplosiv atmosfære
Godkendt anvendelse	Zone 1 og 2 (eksplosive gasser)
Rengøring	Fugtig klud (undgå elektrostatisk opladning)
Kalibrering	Årlige cyklusser anbefales
Certifikat	SEV 09 ATEX 0158
Standarder	Direktiv 94/9/EF (ATEX)
Idriftsættelse	Specialiseret og autoriseret personale
Sikkerhedsforskrifter	Overhold omgivelsesbetingelserne og undgå statisk elektricitet

Ofte stillede spørgsmål - 316-EX Testo

Hvilke batterier skal bruges i Testo 316-EX-detektoren?

Brug kun mignon-batterier af typen Camelion PLUS ALCALINE LR6 AA. Enhver anden batteritype kan kompromittere egen sikkerhed.

Kan jeg skifte batterier i eksplosionsfarlig zone?

Nej, batteriskift skal absolut foretages uden for en eksplosiv atmosfære (uden for zonen).

Hvad er driftstemperaturområdet?

Den tilladte omgivelsestemperatur er mellem -10 °C og 40 °C (14 °F til 104 °F).

Hvad er apparatets beskyttelsesmåde?

Detektoren er beskyttet af egen sikkerhed i henhold til Ex ib IIC T1, velegnet til gasser i gruppe IIC.

Hvordan rengøres 316-EX-detektoren?

Rengør plastikoverfladerne med en fugtig klud for at undgå ophobning af elektrostatisk ladning. Brug ikke en tør klud.

Hvor ofte skal apparatet kalibreres?

En årlig kalibreringscyklus anbefales for at sikre målenøjagtighed.

I hvilke zoner kan jeg bruge Testo 316-EX?

Apparatet er certificeret til brug i zone 1 og 2 (eksplosive gas-luft-atmosfærer). Det er ikke egnet til zone 0.

Hvad betyder certifikatet SEV 09 ATEX 0158?

Dette certifikat bekræfter, at apparatet overholder ATEX-direktiv 94/9/EF og kan anvendes i eksplosive atmosfærer. SEV-nummeret identificerer det notificerede organ.

Kan jeg bruge dette apparat til at detektere andre gasser end de beregnede?

Apparatet er designet til eksplosive gasser (gasser, dampe, brændbare tåger). Se manualen for specifikke kompatible gasser. Brug det ikke til andre applikationer uden producentens godkendelse.

Hvad gør jeg, hvis apparatet er beskadiget?

Brug det ikke i eksplosiv zone. Få det repareret af specialiseret personale godkendt af Testo. Åbn ikke apparatet selv.

BRUGSANVISNING 316-EX Testo

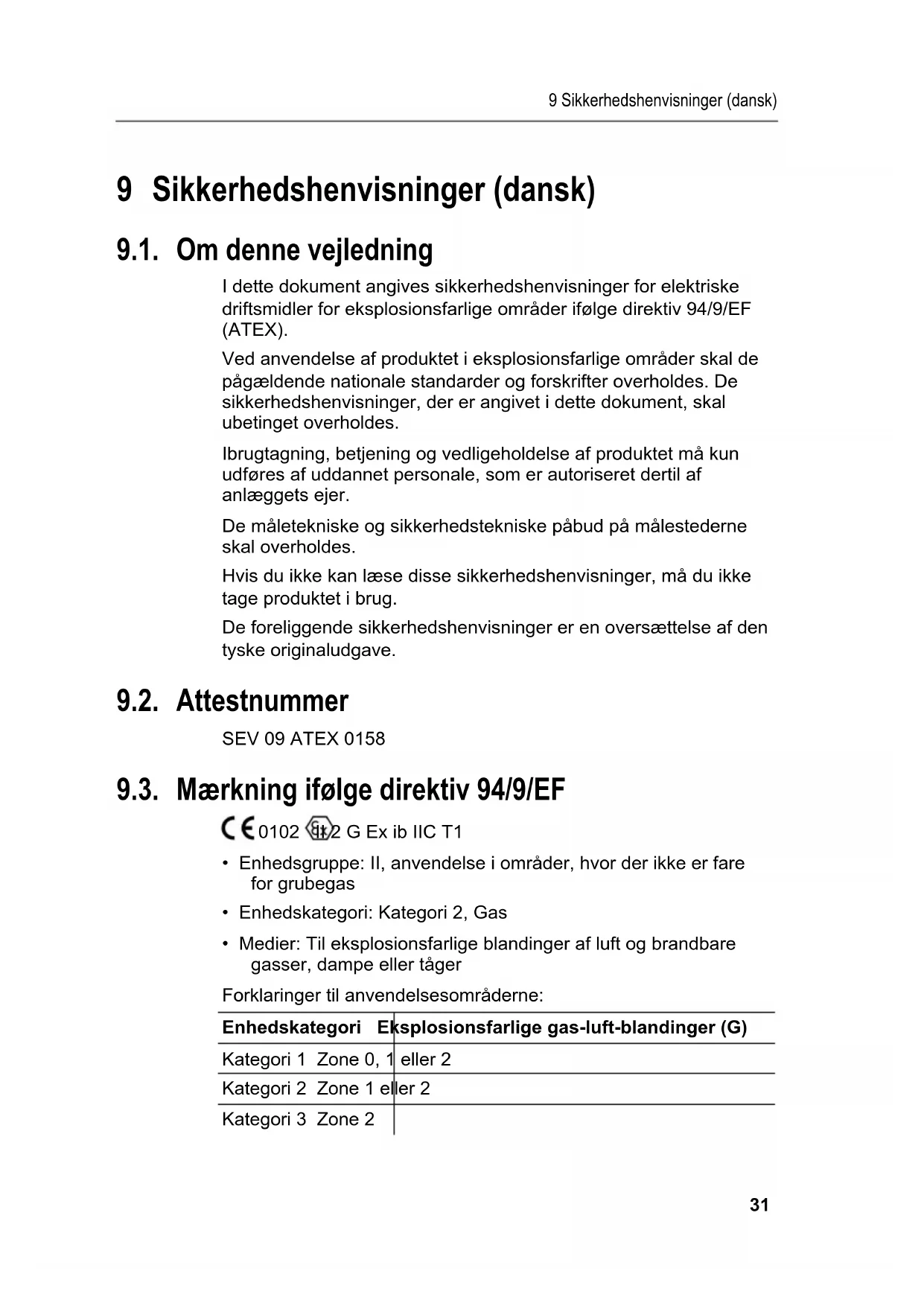

9 Sikkerhedshenvisninger (dansk)

9.1. Om denne vejledning

I dette dokument angives sikkerhedshenvisninger for elektriske driftsmidler for eksplosionsfarlige områder ifølge direktiv 94/9/EF (ATEX).

Ved anvendelse af produktet i eksplosionsfarlige områder skal de pågældende nationale standarder og forskrifter overholdes. De sikkerhedshenvisninger, der er angivet i dette dokument, skal ubetinget overholdes.

Ibrugtagning, betjening og vedligeholdelse af produktet må kun udføres af uddannet personale, som er autoriseret dertil af anlæggets ejer.

De måletekniske og sikkerhedstekniske påbud på målestederne skal overholdes.

Hvis du ikke kan læse disse sikkerhedshenvisninger, må du ikke tage produktet i brug.

De foreliggende sikkerhedshenvisninger er en oversættelse af den tyske originaludgave.

9.2. Attestnummer

SEV 09 ATEX 0158

9.3. Mærkning ifølge direktiv 94/9/EF

• Enhedsgruppe: II, anvendelse i områder, hvor der ikke er fare for grubegas
  • Enhedskategori: Kategori 2, Gas
• Medier: Til eksplosionsfarlige blandinger af luft og brandbare gasser, dampe eller tåger

9.4. Mærkning af tændingsbeskyttelsesart

Ex ib IIC T1

• Eksplosionsbeskyttede elektriske driftsmidler ifølge Europa-standard
  • Tændingsbeskyttelsesart: ib (egensikkerhed)
  Gasgruppe: IIC
  • Temperaturklasse: T1

Egenskab Værdier
OmgivelsestemperaturGassporingsapparat	-10 °C ≤ Ta ≤ 40 °C/14 °F ≤ Ta ≤ 104 °F

9.6. Strømforsyning

• Åbning af batterirummet og udskiftning af batterierne må kun ske uden for et eksplosionsfarligt område.
• Der må kun anvendes følgende batterier:
  • Mignonbatterier type Camelion PLUS ALKALINE LR6 AA
• Det er ikke tilladt at medføre ekstra batterier i Ex-området.

9.7. Generelle sikkerhedshenvisninger

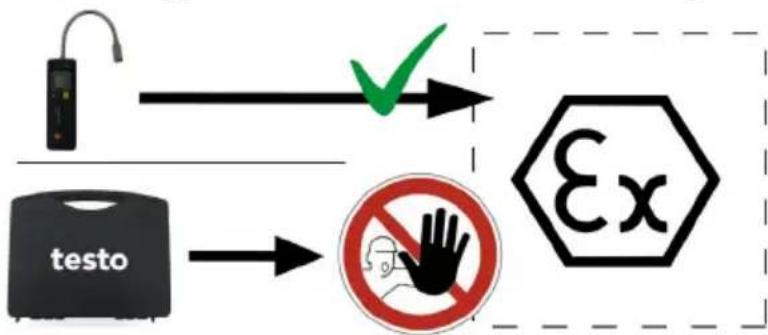

ADVARSEL

Eksplosionsfare

Bring kun apparatet ind i Ex-området i zone 1 og zone 2.

• Undgå elektrostatisk opladning (f.eks. på grund af gnidning, rengøring, vedligeholdelse m.m.).
• Rengør kun kunststofoverflader med en fugtig klud.
• Der må ikke måles på spændingsførende dele.
  • Overhold de årlige kalibreringscykluser.
