Merkki	Testo
Malli	316-EX
Tuotetyyppi	Räjähdysvaarallisten kaasujen ilmaisin
ATEX-luokka	II 2G (alue 1 tai 2)
Suojausmenetelmä	Sisäinen turvallisuus Ex ib IIC T1
Kaasuryhmä	IIC
Lämpötilaluokka	T1 (450 °C max)
Ympäristön lämpötila	-10 °C – 40 °C (14 °F – 104 °F)
Virtalähde	2 LR6 AA -paristoa (1,5 V)
Sallittu paristotyyppi	Camelion PLUS ALCALINE LR6 AA
Paristojen vaihto	Vain räjähdysvaarallisen ilmakehän ulkopuolella
Sallittu käyttö	Alueet 1 ja 2 (räjähdysvaaralliset kaasut)
Puhdistus	Kostea liina (vältä sähköstaattisia varauksia)
Kalibrointi	Suositellaan vuosittaisia jaksoja
Sertifikaatti	SEV 09 ATEX 0158
Standardit	Direktiivi 94/9/EY (ATEX)
Käyttöönotto	Erikoistunut ja valtuutettu henkilöstö
Turvallisuusohjeet	Noudata ympäristöolosuhteita ja vältä staattista sähköä

Usein kysytyt kysymykset - 316-EX Testo

Mitä paristoja käyttää Testo 316-EX -ilmaisimessa?

Käytä vain Camelion PLUS ALCALINE LR6 AA -tyyppisiä paristoja. Muut paristot voivat vaarantaa sisäisen turvallisuuden.

Voinko vaihtaa paristot räjähdysvaarallisella alueella?

Ei, paristojen vaihto on suoritettava räjähdysvaarallisen ilmakehän ulkopuolella (alueen ulkopuolella).

Mikä on käyttölämpötila-alue?

Sallittu ympäristön lämpötila on -10 °C – 40 °C (14 °F – 104 °F).

Mikä on laitteen suojausmenetelmä?

Ilmaisin on suojattu sisäisellä turvallisuudella tilassa Ex ib IIC T1, sopii ryhmän IIC kaasuille.

Kuinka puhdistaa 316-EX -ilmaisin?

Puhdista muovipinnat kostealla liinalla estääksesi sähköstaattisten varausten kertymistä. Älä käytä kuivaa liinaa.

Kuinka usein laite pitää kalibroida?

Kalibrointijakso vuosittain on suositeltava mittausten tarkkuuden varmistamiseksi.

Millä alueilla voin käyttää Testo 316-EX -ilmaisinta?

Laite on sertifioitu käytettäväksi alueilla 1 ja 2 (räjähdysvaaralliset kaasu-ilma-atmosfäärit). Se ei sovellu alueelle 0.

Mitä sertifikaatti SEV 09 ATEX 0158 tarkoittaa?

Tämä sertifikaatti todistaa, että laite täyttää ATEX-direktiivin 94/9/EY vaatimukset ja sitä voidaan käyttää räjähdysvaarallisissa tiloissa. SEV-numero tunnistaa ilmoitetun laitoksen.

Voinko käyttää tätä laitetta muiden kaasujen ilmaisuun kuin tarkoitettujen?

Laite on suunniteltu räjähdysvaarallisille kaasuille (kaasut, höyryt, palavat sumut). Tarkista käyttöohjeesta yhteensopivat kaasut. Älä käytä muihin sovelluksiin ilman valmistajan lupaa.

Mitä tehdä, jos laite on vaurioitunut?

Älä käytä räjähdysvaarallisella alueella. Korjauta se Teston hyväksymällä erikoistuneella henkilöstöllä. Älä avaa laitetta itse.

KÄYTTÖOHJE 316-EX Testo

10 Turvallisuusohjeet (suomi)

10.1. Asiakirjan esittely

Tämä asiakirja sisältää räjähdysvaarallisissa tiloissa käytettäviä sähkölaitteita koskevat turvallisuusohjeet direktiivin 94/9/EY (ATEX) mukaisesti.

Kun tuotetta käytetään räjähdysvaarallisissa tiloissa, on noudatettava vastaavia kansallisia normeja ja määräyksiä. Tässä asiakirjassa kuvattuja turvallisuusohjeita on ehdottomasti noudatettava.

Tuotteen käyttöönoton ja huollon saa suorittaa sekä tuotetta käyttää vain koulutettu ammattihenkilöstö, jonka yrityksen ja koneiden käytön turvallisuudesta vastaava henkilö on valtuuttanut näihin tehtäviin.

Mittauspaikoilla on noudatettava mittaus- ja turvallisuusteknisiä määräyksiä.

Jos et pysty lukemaan näitä turvallisuusohjeita, et saa asentaa etkä käyttää tuotetta.

Nämä turvallisuusohjeet on käännetty suomeksi saksankielisestä alkuperäisversiosta.

10.2. Tarkastusnumero

SEV 09 ATEX 0158

10.3. Direktiivin 94/9/EY mukaiset merkinnät

CE 0102 2 G Ex ib IIC T1

• Laiteryhmä: II, käyttö alueilla, joilla ei vaaraa kaivoskaasuista
  • Laiteluokka: Luokka 2, kaasu
• Aineet: Räjähtäville ilman ja palavien kaasujen, höyryjen tai sumun seoksille

Tietoja käyttöalueista:

Laiteluokka Räjähtävät kaasu-ilmaseokset (G)

Luokka 1 Vyöhyke 0, 1 tai 2

Luokka 2 Vyöhyke 1 tai 2

Luokka 3 Vyöhyke 2

10.4. Syttymissuojausmerkinnät

Ex ib IIC T1

• Räjähdyssuojattu Eurooppa-standardin mukainen sähkölaite
• Syttymissuojaus: ib (luonnostaan vaaraton rakenne)
  • Kaasuryhmä: IIC
  • Lämpötilaluokka: T1

10.5. Käyttöympäristövaatimukset

Ominaisuus Arvot
Ympäristönlämpötila Kaasunilmaisin	-10 °C ≤ Ta ≤ 40 °C/14 °F ≤ Ta ≤ 104 °F

10.6. Virtalähde

• Paristokotelon saa avata ja paristot vaihtaa vain räjähdysvaarallisen tilan ulkopuolella.
  • Vain seuraavia paristoja saa käyttää:
  • Mignon-paristo, tyyppi Camelion PLUS ALKALINE LR6 AA
  • Varaparistojen vienti Ex-alueelle on kielletty.

10.7. Yleiset turvallisuusohjeet

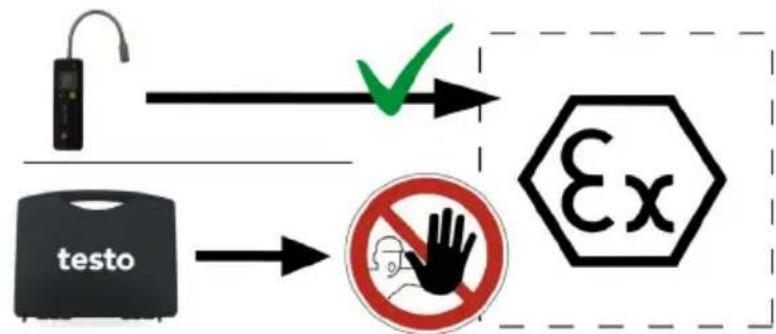

VAROITUS

Räjähdysvaara

Laitteen saa asentaa vain vyöhykkeen 1 ja vyöhykkeen 2 Ex-alueelle.

• Sähköstaattisen varauksen syntymistä on vältettävä (esim. kitkan, puhdistuksen, huollon jne. vuoksi).
• Muovipinnat tulee puhdistaa vain kostealla liinalla.
• Mittausta ei saa suorittaa jännitteisistä osista.
• Vuosittaisia kalibrointivälejä on noudatettava.
