316-EX - Detektor Testo - Brezplačna navodila za uporabo

Znamka	Testo
Model	316-EX
Vrsta izdelka	Eksplozivni plinski detektor
Kategorija ATEX	II 2G (območje 1 ali 2)
Način zaščite	Intrinzična varnost Ex ib IIC T1
Skupina plinov	IIC
Temperaturni razred	T1 (največ 450 °C)
Obračunska temperatura	-10 °C do 40 °C (14 °F do 104 °F)
Napajanje	2 bateriji LR6 AA (1,5 V)
Dovoljena vrsta baterij	Camelion PLUS ALCALINE LR6 AA
Zamenjava baterij	Samo zunaj eksplozivnega ozračja
Dovoljena uporaba	Območji 1 in 2 (eksplozivni plini)
Čiščenje	Vlažna krpa (izogibajte se elektrostatičnim nabojem)
Kalibracija	Priporočljivi letni cikli
Certifikat	SEV 09 ATEX 0158
Standardi	Direktiva 94/9/ES (ATEX)
Zagon	Uspecializirano in pooblaščeno osebje
Varnostna navodila	Upoštevajte okoljske pogoje in se izogibajte statični elektriki

Pogosto zastavljena vprašanja - 316-EX Testo

Katere baterije uporabiti v detektorju Testo 316-EX?

Uporabite samo baterije tipa Camelion PLUS ALCALINE LR6 AA. Vsaka druga vrsta baterije lahko ogrozi intrinzično varnost.

Ali lahko zamenjam baterije v eksplozivnem območju?

Ne, zamenjavo baterij je treba obvezno opraviti zunaj eksplozivnega ozračja (zunaj območja).

Kakšno je temperaturno območje uporabe?

Dovoljena območna temperatura je med -10 °C in 40 °C (14 °F do 104 °F).

Kakšen je način zaščite naprave?

Detektor je zaščiten z intrinzično varnostjo v skladu z načinom Ex ib IIC T1, primernim za pline skupine IIC.

Kako očistiti detektor 316-EX?

Očistite plastične površine z vlažno krpo, da preprečite nabiranje elektrostatičnih nabojev. Ne uporabljajte suhe krpe.

Kako pogosto je treba kalibrirati napravo?

Priporočljiv je letni kalibracijski cikel za zagotavljanje natančnosti meritev.

V katerih območjih lahko uporabljam Testo 316-EX?

Naprava je certificirana za uporabo v območjih 1 in 2 (eksplozivne atmosfere plin-zrak). Ni primerna za območje 0.

Kaj pomeni certifikat SEV 09 ATEX 0158?

Ta certifikat potrjuje, da naprava ustreza direktivi ATEX 94/9/ES in se lahko uporablja v eksplozivnih atmosferah. Številka SEV identificira prijavljeni organ.

Ali lahko to napravo uporabim za odkrivanje drugih plinov, kot je predvideno?

Naprava je namenjena za eksplozivne pline (plini, hlapi, vnetljive megle). Za posebne združljive pline preverite navodila. Ne uporabljajte je za druge namene brez soglasja proizvajalca.

Kaj storiti, če je naprava poškodovana?

Ne uporabljajte je v eksplozivnem območju. Popravilo naj opravi uspecializirano osebje, ki ga pooblasti Testo. Naprave ne odpirajte sami.

NAVODILA ZA UPORABO 316-EX Testo

17.1. K pričujočemu dokumentu

V pričujočem dokumentu so navedena varnostna navodila za električna pogonska sredstva za potencionalno eksplozivna območja v skladu z direktivo 94/9/ES (ATEX).

Pri uporabi izdelka v potencialno eksplozivnih območjih je treba upoštevati ustrezne nacionalne norme in predpise. Varnostna navodila, ki so navedena v tem dokumentu, je treba brezpogojno upoštevati.

Delovanje, upravljanje in vzdrževanje izdelka sme izvajati le izobraženo strokovno osebje, ki ga odobri proizvajalec.

Upoštevati je treba meroslovne in varnostno tehnične zahteve na merilnih mestih.

V kolikor teh varnostnih navodil ne morete brati, tega izdelka ne smete uporabljati.

Pričujuča varnostna navodila so prevod nemškega originala.

17.2. Številka certifikata

SEV 09 ATEX 0158

• Skupina naprav: II, uporaba v okoljih, kjer je prisotna nevarnost treskavca.
  • Kategorija naprave: kategorija 2, plin
• Mediji: za potencialno eksplozivne mešanice zraka in gorljivih plinov, pare ali megle.

Pojasnila k območjem uporabe:

Kategorija naprave	Potencialno eksplozivne mešanice zraka in plina (G)
Kategorija 1 Cona 0	1 ali 2
Kategorija 2 Cona 1	ali 2
Kategorija 3 Cona 2

17.4. Označevanje vrste zaščite pred vžigom

Ex ib IIC T1

• Električno pogonsko sredstvo z zaščito pred eksplozijo v skladu z evropskimi standardi
  • Vrsta zaščite pred vžigom: ib (lastna varnost)
• Plinska skupina: IIC
  • Temperaturni razred: T1

17.5. Okoljski pogoji

Lastnost Vrednosti
Temperaturaokolice detektorja plina	-10 °C ≤ Ta ≤ 40 °C/14 °F ≤ Ta ≤ 104 °F

17.6. Napajanje

• Odpiranje predela za baterijo in menjavanje baterije lahko opravljate le izven eksplozivnega okolja.
• Uporabljati smete le naslednje baterije:
  • mignionske celice tipa Camelion PLUS ALKALINE LR6 AA
  • Vnašanje dodatnih baterij v eksplozivno okolje ni dovoljeno.

17.7. Splošna varnostna navodila

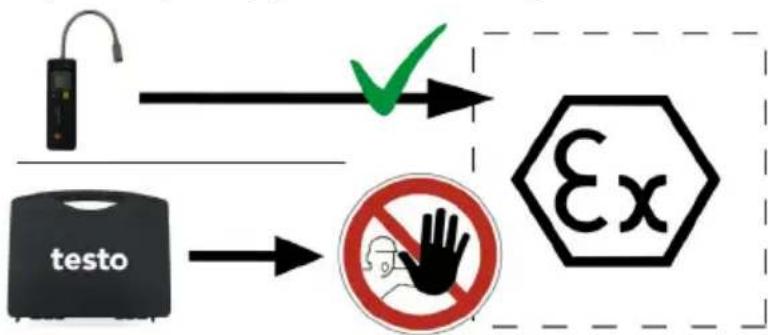

OPOZORILO

Nevarnost eksplozije

Napravo uporabljajte le v Ex območjih cone 1 ali cone 2.

• Izogibajte se elektrostaticni naelektritvi (npr. zaradi drgnjenja, čiščenja, vzdrževanja ipd.),
• Površine iz umetne mase očistite le z vlažno krpo.
• Ne merite na delih pod napetostjo.
• Izvajajte letne cikle umerjanja.
