540 - Detector Testo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Luxómetro (detector de luz)
Marca	Testo
Modelo	540
Magnitudes medibles	Lux (lm/m²), Foot candle (lm/ft²)
Rangos de medición	0 … 99999 Lux, 0 … 9300 ftc
Resolución	1 Lux (0…19999 Lux), 10 Lux (rango restante); 1 ftc (0…1860 ftc), 10 ftc (rango restante)
Precisión (a 22 °C)	± 3 Lux o ± 3 % del valor (clase B, DIN 5032 parte 7)
Sensor	Fotodiodo
Tipo de protección	IP40
Temperatura de funcionamiento	0 … 50 °C / 32 … 122 °F
Temperatura de almacenamiento	-40 … 70 °C / -40 … 158 °F
Alimentación	2 pilas 1,5 V tipo AAA
Autonomía de las pilas	200 h (sin iluminación de la pantalla)
Dimensiones (con tapa)	133 x 46 x 25 mm
Peso (con pilas y tapa)	95 g
Pantalla	Pantalla digital con iluminación (10 s)
Funciones de pantalla	Valor actual, Hold, Max, Min
Función Auto Off	Sí (10 min) o desactivable
Mantenimiento	Limpiar con un paño húmedo (agua jabonosa), no usar disolventes
Cambio de pilas	Deslice la tapa del compartimento de pilas, respete la polaridad

Preguntas frecuentes - 540 Testo

¿Cómo encender el aparato?

Presione brevemente la tecla ⏻. El aparato pasa al modo de medición.

¿Cómo cambiar la unidad de visualización (lux / ftc)?

Presione varias veces la tecla ⬆ hasta que aparezca la unidad deseada (lux o ftc).

¿Cómo activar el modo Hold, Max o Min?

Presione varias veces la tecla Mode para alternar entre Valor actual, Hold (retención), Max (máximo) y Min (mínimo).

¿Cómo encender la iluminación de la pantalla?

Cuando el aparato está encendido, presione la tecla ⏻. La iluminación se apaga automáticamente después de 10 segundos.

¿Cómo apagar el aparato?

Mantenga presionada la tecla ⏻ durante 2 segundos hasta que la pantalla se apague.

¿Cómo configurar la función Auto Off?

Apague el aparato, luego mantenga presionada la tecla ⏻ durante 2 segundos. Seleccione ON (apagado automático después de 10 min) o OFF con la tecla ⬆ y confirme con Mode.

¿Qué hacer si la pantalla muestra 'Hi'?

El valor medido supera el rango de medición máximo (99999 Lux). Respete el rango permitido.

¿Cómo cambiar las pilas?

Deslice la tapa del compartimento de pilas hacia abajo, retire las pilas usadas, inserte dos pilas nuevas tipo AAA (1,5 V) respetando la polaridad, luego cierre la tapa.

¿Cómo limpiar la carcasa?

Utilice un paño húmedo con agua jabonosa. No use nunca disolventes ni productos de limpieza agresivos.

¿Dónde encontrar los datos de contacto del servicio posventa de Testo?

Visite el sitio web www.testo.com/service-contact para contactar al soporte o a su distribuidor.

MANUAL DE USUARIO 540 Testo

Manual de instrucciones es

Manual de instrucciones es 27 - 33

① Cubierta de protección: posición de reposo
② Sensor de intensidad de luz
③ Visualizador
④ Teclas de función
⑤ Compartimento para pilas (parte posterior)

Efectuar los ajustes básicos

El instrumento está apagado > presionar durante 2 s > seleccionar con ▲ (▲ confirmar con 📞) ←

Función Auto off: OFF, ON

Encender el instrumento

Pulsar ⏻.

Encender la iluminación del visualizador (durante 10 s)

El instrumento está encendido > pulsar ⏻.

Seleccionar tamaño de visualización

El instrumento está encendido > seleccionar con ▲:

lux, ftc

Seleccionar modo de visualización

El instrumento está encendido > seleccionar con 📂:

Valor de medición actual > Hold: se mantienen los valores de medición > Max: valores máximos > Min: valores mínimos

Apagar el instrumento

El instrumento está encendido > presionar ⏻ durante 2 s.

Seguridad y medio ambiente

Indicaciones sobre este documento

- Lea atentamente esta documentación y familiarícese con el manejo del producto antes de utilizarlo. Guarde la presente documentación en un lugar accesible de forma que se pueda consultar cuando sea necesario. Entregue la documentación a posteriores usuarios de este producto.

- Preste especial atención a la información resaltada mediante los siguientes símbolos:

i Indicación importante.

Evitar daños personales / materiales

• Utilizar el producto sólo de acuerdo con el uso previsto y observando los parámetros predeterminados que figuran en los datos técnicos. No forzar el instrumento.
• No almacenar nunca el producto junto con disolventes, ácidos u otras substancias agresivas.
• Realizar únicamente los trabajos de mantenimiento que vienen descritos en la documentación respetando siempre los pasos indicados. Utilizar solamente piezas de repuesto originales de Testo.

Protección del medio ambiente

• Llevar las baterías averiadas y las pilas agotadas a los puntos de recogida previstos al efecto.
• Enviar el producto a Testo al término de su vida útil. Nosotros nos ocuparemos de eliminarlo ecológicamente.

Atención: su producto está marcado con este símbolo.

Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

Descripción de los instrumentos

Funciones y aplicación

El testo 540 es un luxómetro. Se utiliza generalmente para medir la intensidad luminosa, por ejemplo, en lugares de trabajo y museos.

Datos técnicos

Datos técnicos

• Sensor:
  Fotodiodo
• Parámetros de medición: Lux (lm/m²), foot candle (lm/ft²)
• Rangos de medición: 0 - 99999 Lux; 0 - 9300 ftc
• Resolución: 1 Lux (0 - 19999 Lux), 10 Lux (rango restante) 1 ftc (0 - 1860 ftc); 10 ftc (rango restante)
• Exactitud (a temperatura nominal de 22 °C, ±1 dígito): ± 3 Lux o ± 3 % según referencia (Clase B, DIN 5032 parte 7)*
• Frecuencia de medición: 0,5 s

* se aplica el valor mayor

Otros datos del instrumento

• Clase de protección: IP40
• Temperatura ambiental: 0 - 50 °C; 32 - 122 °F
• Temperatura de almacenaje/transporte: -40 - 70 °C; -40 - 158 °F
• Alimentación: 2 pilas de 1,5 V, tipo AAA
• Vida útil de las pilas: 200 h (sin iluminación del visualizador)
• Medidas: 133x46x25 mm (incl. pilas y cubierta de protección)
• Peso: 95 g (incl. pilas y cubierta de protección)

Directivas, normas y controles

- Directiva CE: 2014/30/UE

Garantía

- Duración: 2 años, condiciones de garantía: ver página de internet www.testo.com/warranty

Descripción del producto

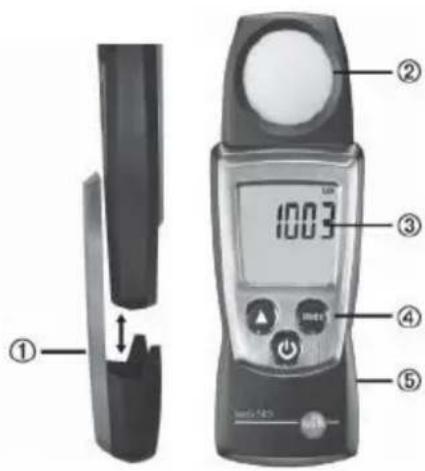

Vista general

① Cubierta de protección: posición de reposo
② Sensor de intensidad de luz
③ Visualizador
④ Teclas de función
⑤ Compartimento para pilas (parte posterior)

Primeros pasos

➤ Colocar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Colocar las pilas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

➢ Efectuar los ajustes básicos (modo de configuración):

Funciones ajustables

- Función Auto off: OFF (desconectado), ON (conectado; el instrumento se desconecta automáticamente 10 minutos después de la última pulsación de cualquier tecla).

1 Al encender el instrumento, presionar Ⓓasta que aparezca ▲ y ← en el visualizador (modo de configuración).

- Se mostrará la función que se puede ajustar. El ajuste actual parpadea.

2 Pulsar ⬆ (▲varias veces hasta que parpadee el ajuste deseado.

3 Pulsar 📂 (◀) para confirmar la entrada. - El instrumento cambia al modo de medición.

Utilizar el producto

Para garantizar la obtención de valores de medición correctos: mantener el instrumento en posición horizontal de modo que el sensor de luminosidad señale hacia arriba.

▶ Encender el instrumento:

Pulsar ⏻.

- Se inicia el modo de medición.

➢ Encender la iluminación del visualizador:

√ El instrumento está encendido.

Pulsar ⏻.

- La iluminación del visualizador se apaga automáticamente 10 segundos después de la última pulsación de cualquier tecla.

➤ Cambiar el parámetro de medición:

Pulsar 🔒 aparecerá la unidad deseada.

Unidades ajustables

- lux

· ftc

▶ Cambiar el modo de visualización:

Modos de visualización ajustables

• Valor de medición actual
• Hold: se mantienen los valores de medición
• Max: valores máximos desde la última vez que se encendió el instrumento o se efectuó un reset.
• Min: valores mínimos desde la última vez que se encendió el instrumento o se efectuó un reset.

Pulsar 📂 varias veces hasta que aparezca el modo de visualización deseado.

▶ Reposicionar los valores Max/Min:

1 Pulsar varias veces hasta que aparezca el modo de visualización deseado.

2 Presionar Mode hasta que aparezca - - - - .

3 Repetir los pasos 1 y 2 para todos los valores que se deban reposicionar.

Apagar el instrumento:

Presionar Ⓧ hasta que se apague el visualizador.

Mantenimiento del producto

▶ Cambiar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Retirar las pilas agotadas e insertar pilas nuevas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

➤ Limpiar la carcasa:

Limpiar la suciedad de la carcasa con un paño húmedo (agua jabonosa). No utilizar productos de limpieza o disolventes agresivos.

Consejos y ayuda

Problemas y soluciones

Problema	Posibles	causas/soluciones
Hi · Valores de medición fuera del rango de medición (demasiado altos): respetar el rango de medición permitido.
	·Capacidad restante <10 min: cambiar las pilas.

Si no hemos respondido a su pregunta: Diríjase a su distribuidor oficial o al Servicio de Atención de Testo.

Encontrará los datos de contacto en la página de internet www.testo.com/service-contact.
