Produkttyp	Luxmeter (Lichtsensor)
Marke	Testo
Modell	540
Messgrößen	Lux (lm/m²), Foot candle (lm/ft²)
Messbereiche	0 … 99999 Lux, 0 … 9300 ftc
Auflösung	1 Lux (0…19999 Lux), 10 Lux (restlicher Bereich) ; 1 ftc (0…1860 ftc), 10 ftc (restlicher Bereich)
Genauigkeit (bei 22 °C)	± 3 Lux oder ± 3 % vom Messwert (Klasse B, DIN 5032 Teil 7)
Sensor	Photodiode
Schutzart	IP40
Betriebstemperatur	0 … 50 °C / 32 … 122 °F
Lagertemperatur	-40 … 70 °C / -40 … 158 °F
Stromversorgung	2 Batterien 1,5 V Typ AAA
Batterielebensdauer	200 h (ohne Displaybeleuchtung)
Abmessungen (mit Schutzkappe)	133 x 46 x 25 mm
Gewicht (mit Batterien und Schutzkappe)	95 g
Anzeige	Digitaldisplay mit Beleuchtung (10 s)
Anzeigefunktionen	Aktueller Wert, Hold, Max, Min
Auto-Off-Funktion	Ja (10 min) oder deaktivierbar
Pflege	Mit einem feuchten Tuch (Seifenwasser) reinigen, keine Lösungsmittel verwenden
Batteriewechsel	Schieben Sie den Deckel des Batteriefachs auf, beachten Sie die Polarität

Häufig gestellte Fragen - 540 Testo

Wie schalte ich das Gerät ein?

Drücken Sie kurz die Taste ⏻. Das Gerät wechselt in den Messmodus.

Wie ändere ich die Anzeigeeinheit (lux / ftc)?

Drücken Sie mehrmals die Taste ⬆, bis die gewünschte Einheit (lux oder ftc) angezeigt wird.

Wie aktiviere ich den Hold-, Max- oder Min-Modus?

Drücken Sie mehrmals die Taste Mode, um zwischen Aktuellem Wert, Hold (Halten), Max (Maximum) und Min (Minimum) umzuschalten.

Wie schalte ich die Displaybeleuchtung ein?

Wenn das Gerät eingeschaltet ist, drücken Sie die Taste ⏻. Die Beleuchtung schaltet sich nach 10 Sekunden automatisch aus.

Wie schalte ich das Gerät aus?

Halten Sie die Taste ⏻ 2 Sekunden lang gedrückt, bis die Anzeige erlischt.

Wie konfiguriere ich die Auto-Off-Funktion?

Schalten Sie das Gerät aus, halten Sie dann die Taste ⏻ 2 Sekunden lang gedrückt. Wählen Sie mit der Taste ⬆ ON (automatische Abschaltung nach 10 min) oder OFF und bestätigen Sie mit Mode.

Was tun, wenn das Display 'Hi' anzeigt?

Der Messwert überschreitet den maximalen Messbereich (99999 Lux). Beachten Sie den zulässigen Bereich.

Wie wechsle ich die Batterien?

Schieben Sie den Deckel des Batteriefachs nach unten, entnehmen Sie die alten Batterien, legen Sie zwei neue AAA-Batterien (1,5 V) unter Beachtung der Polarität ein und schließen Sie den Deckel wieder.

Wie reinige ich das Gehäuse?

Verwenden Sie ein feuchtes Tuch mit Seifenwasser. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel.

Wo finde ich die Kontaktdaten des Testo-Kundendienstes?

Besuchen Sie die Website www.testo.com/service-contact, um den Support oder Ihren Händler zu kontaktieren.

BEDIENUNGSANLEITUNG 540 Testo

Bedienungsanleitung de 3 - 9

Instruction manual en 11 - 17

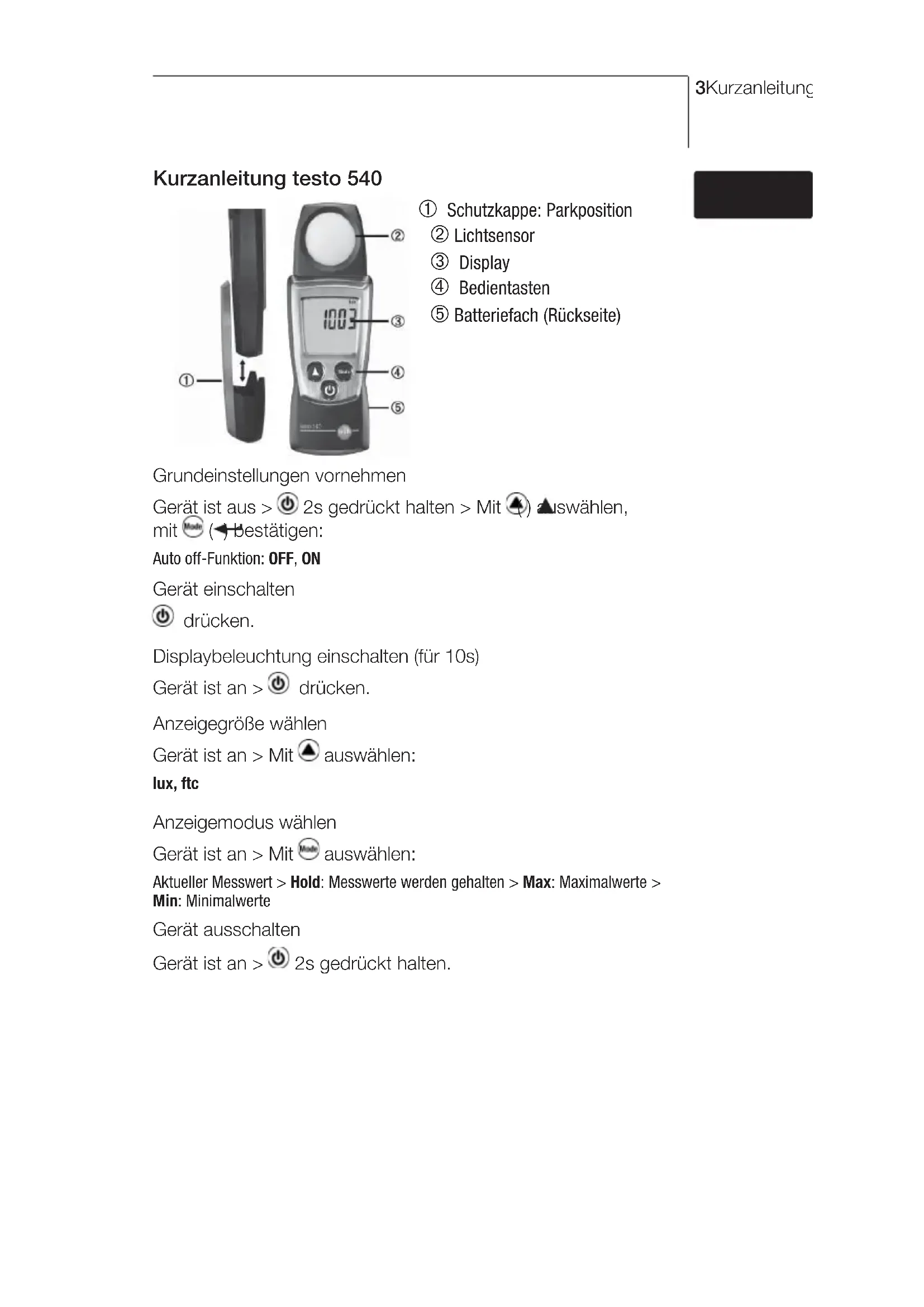

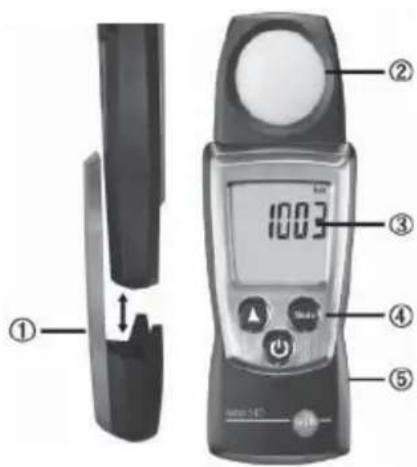

Kurzanleitung testo 540

① Schutzkappe: Parkposition

② Lichtsensor
③ Display
④ Bedientasten
⑤ Batteriefach (Rückseite)

Grundeinstellungen vornehmen

Gerät ist aus > ⏻ 2s gedrückt halten > Mit ⬆) auswählen, mit ⬇ (◄ bestätigen:

Auto off-Funktion: OFF, ON

Gerät einschalten

drücken.

Displaybeleuchtung einschalten (für 10s)

Gerät ist an > ⏻ drücken.

Anzeigegröße wählen

Gerät ist an > Mit ▲ auswählen:

lux, ftc

Anzeigemodus wählen

Gerät ist an > Mit 📂 auswählen:

Aktueller Messwert > Hold: Messwerte werden gehalten > Max: Maximalwerte > Min: Minimalwerte

Gerät ausschalten

Gerät ist an > Ⓧ 2s gedrückt halten.

Sicherheit und Umwelt

Zu diesem Dokument

• Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Doku menta tion griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter.
• Beachten Sie besonders die Informationen, welche durch folgende Zeichen hervorgehoben sind:
• Lichtiger Hinweis.

Personenschäden / Sachschäden vermeiden

Das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.
Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder anderen aggressiven Stoffen lagern.
- Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo ver wenden.

Umwelt schützen

• Defekte Akkus und leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
• Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

Leistungsbeschreibung

deer

Funktionen und Verwendung

Das testo 540 ist ein Beleuchtungsstärke-Messgerät. Üblicher Verwendungszweck ist die Messung der Beleuchtungsstärke z. B. an Arbeitsplätzen.

Technische Daten

Messtechnische Daten

• Sensor:
  Fotodiode
• Messgrößen:
  Lux (lm/m²), foot candle (lm/ft²)
• Messbereiche:
  0...99999 Lux, 0...9300 ftc
• Auflösungen:
  1 Lux (0...19999 Lux), 10 Lux (restl. Bereich)
  1 ftc (0...1860 ftc), 10 ftc (restl. Bereich)
• Genauigkeiten
  (Nenntemperatur 25 °C, ±1 Digit): ±3 Lux bzw. ±3 % zu Referenz (Klasse B, DIN 5032 Teil 7)*
• Messrate: 0.5 s
  * größerer Wert gilt

Weitere Gerätedaten

· Schutzart: IP40
- Umgebungsbedingungen: 0...50 °C, 32...122 °F
- Lager-/Transportbedingungen: -40...70 °C, -40...158 °F
- Spannungsversorgung: 2 x 1,5V Typ AAA
- Batteriestandzeit: 200h (ohne Displaybeleuchtung)
- Abmessungen: 133x46x25mm (inkl. Schutzkappe)
- Gewicht: 95g (inkl. Batterien und Schutzkappe)

Richtlinien, Normen und Prüfungen

• EG-Richtlinie: 2014/30/EU

Garantie

- Dauer: 2 Jahre, Garantiebedingungen: siehe Internetseite www.testo.com/warranty

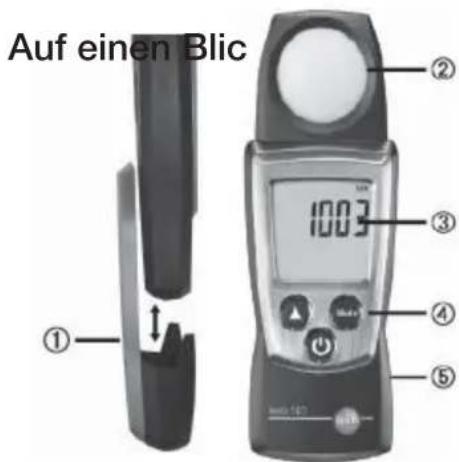

Produktbeschreibung

Auf einen Blic ① ② 1003 ③ ④ ⑤

① Schutzkappe: Parkposition
② Lichtsensor
③ Display
④ Bedientasten
⑤ Batteriefach (Rückseite)

Erste Schritte

▶ Batterien einlegen:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

- Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tastenbetätigung automatisch aus) 1 Beim Einschalten des Geräts ☐ gedrückt halten, bis im Display ▲ und erscheint (Konfigurationsmodus).

- Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.

2 (mehrmals drücken, bis die gewünschte Einstellung blinkt. 3 (drücken, um die Eingabe zu bestätigen.

- Das Gerät wechselt in den Messmodus.

Produkt verwenden

Zur Gewährleistung korrekter Messwerte: Gerät waagerecht halten, so dass der Lichtsensor nach oben zeigt.

▶ Gerät einschalten:

drücken.

- Der Messmodus wird geöffnet.

▶ Displaybeleuchtung einschalten

√ Gerät ist eingeschaltet.

drücken.

- Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.

➤ Messgrößeneinheit wechseln:

drücken, gewünschte Einheit erscheint

Einstellbare Einheiten

- lux

· ftc

➤ Displayansicht wechseln:

Einstellbare Ansichten

- Aktueller Messwert

- Hold: Messwerte werden gehalten

- Max: Maximalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.

- Min: Minimalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.

mehrmals drücken, bis gewünschte Ansicht erscheint.

Max-/ Min-Werte zurücksetzen:

1 Mode mehrmals drücken, bis gewünschte Ansicht erscheint.

2 Mode gedrückt halten bis - - - - erscheint.

3 Schritte 1 und 2 für alle Werte wiederholen, die zurückgesetzt werden sollen.

▶ Gerät ausschalten:

GEDrückt halten, bis das Display erlischt.

Produkt instand halten

Batterien wechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Verbrauchte Batterien entnehmen und neue Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Gehäuse reinigen:

Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Tipps und Hilfe

deer

Fragen und Antworten

Frage	Mögliche	Ursachen
Hi · Messwerte außerhalb des Messbereichs (zu hoch):Zulässigen Messbereich einhalten.
	· Restkapazität <10min: Batterien wechseln.

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Internetseite www.testo.com/service-contact.

/

Notizen10

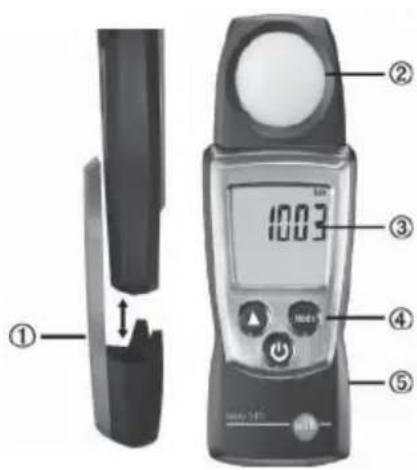

Short manual testo 540

Postfach 11 40, 79849 Lenzkirch

Testo-Straße 1, 79853 Lenzkirch

Telefon: [phone] - 0

Fax: [phone] - 1 00

E-Mail: [e-mail]

Internet: http://www.testo.com
