540 - Rilevatore Testo - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Luxmetro (rilevatore di luce)
Marca	Testo
Modello	540
Grandezze misurabili	Lux (lm/m²), Foot candle (lm/ft²)
Campi di misura	0 … 99999 Lux, 0 … 9300 ftc
Risoluzione	1 Lux (0…19999 Lux), 10 Lux (campo restante); 1 ftc (0…1860 ftc), 10 ftc (campo restante)
Precisione (a 22 °C)	± 3 Lux o ± 3 % del valore (classe B, DIN 5032 parte 7)
Sensore	Fotodiodo
Tipo di protezione	IP40
Temperatura di esercizio	0 … 50 °C / 32 … 122 °F
Temperatura di stoccaggio	-40 … 70 °C / -40 … 158 °F
Alimentazione	2 batterie 1,5 V tipo AAA
Autonomia delle batterie	200 h (senza retroilluminazione)
Dimensioni (con coperchio)	133 x 46 x 25 mm
Peso (con batterie e coperchio)	95 g
Display	Display digitale con retroilluminazione (10 s)
Funzioni di visualizzazione	Valore attuale, Hold, Max, Min
Funzione Auto Off	Sì (10 min) o disattivabile
Manutenzione	Pulire con un panno umido (acqua saponata), non utilizzare solventi
Sostituzione batterie	Far scorrere il coperchio del vano batterie, rispettare la polarità

Domande frequenti - 540 Testo

Come accendere l'apparecchio?

Premere brevemente il tasto ⏻. L'apparecchio entra in modalità di misura.

Come cambiare l'unità di visualizzazione (lux / ftc)?

Premere più volte il tasto ⬆ finché l'unità desiderata (lux o ftc) non viene visualizzata.

Come attivare la modalità Hold, Max o Min?

Premere più volte il tasto Mode per passare da Valore attuale, Hold (mantenimento), Max (massimo) e Min (minimo).

Come accendere la retroilluminazione del display?

Quando l'apparecchio è acceso, premere il tasto ⏻. La retroilluminazione si spegne automaticamente dopo 10 secondi.

Come spegnere l'apparecchio?

Tenere premuto il tasto ⏻ per 2 secondi finché il display non si spegne.

Come configurare la funzione Auto Off?

Spegnere l'apparecchio, quindi tenere premuto il tasto ⏻ per 2 secondi. Selezionare ON (spegnimento automatico dopo 10 min) o OFF con il tasto ⬆ e confermare con Mode.

Cosa fare se il display mostra 'Hi'?

Il valore misurato supera il campo di misura massimo (99999 Lux). Rispettare il campo consentito.

Come sostituire le batterie?

Far scorrere il coperchio del vano batterie verso il basso, rimuovere le batterie usate, inserire due batterie nuove tipo AAA (1,5 V) rispettando la polarità, quindi richiudere il coperchio.

Come pulire l'involucro?

Utilizzare un panno umido con acqua saponata. Non utilizzare mai solventi o prodotti detergenti aggressivi.

Dove trovare i contatti del servizio post-vendita Testo?

Visitare il sito www.testo.com/service-contact per contattare il supporto o il rivenditore.

MANUALE UTENTE 540 Testo

Manuale di istruzioni it

Manuale di istruzioni it 35 - 41

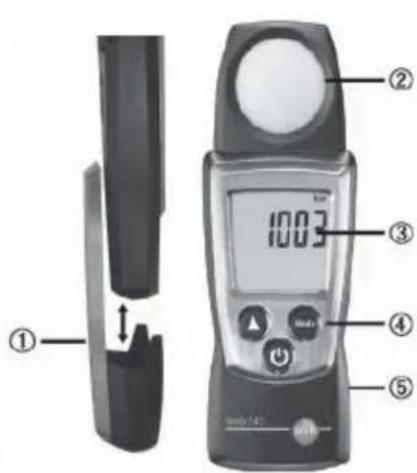

Guida rapida testo 540

① Coperchio di protezione: posizione aperta
② Sensore di luce
③ Display
④ Tasti di comando
⑤ Vano batteria (lato posteriore)

Regolazioni base

Lo strumento è spento > mantenere premuto ⏻ 2s > selezionare con ⬆ (▲ confermare con 📋) ←

Accendere lo strumento

Premere Ⓧ.

Accendere l'illuminazione display (per 10s)

Lo strumento è acceso > premere ⏻.

Selezionare la dimensione visualizzazione

Lo strumento è acceso > con ⚠ selezionare:

lux, ftc

Selezionare la modalità visualizzazione

Lo strumento è acceso > con Ⓜ selezionare:

Lettura attuale > Hold: I valori misurati rimangono visualizzati > Max: Valori massimi > Min: Valori minimi

Spegnere lo strumento

Lo strumento è acceso > premere ⏻ per 2s.

Sicurezza e ambiente

In questo manuale

• Leggere attentamente il presente manuale per acquisire familiarità con lo strumento prima della messa in funzione. Conservare il manuale a portata di mano per consultarlo in caso di necessità. Consegnare il presente manuale al successivo utente dello strumento.
• Osservare attentamente le informazioni accompagnate dai seguenti simboli:

Note importanti.

Evitare danni personali / e materiali

• Utilizzare lo strumento solo per gli scopi previsti e conformemente ai parametri indicati nei dati tecnici. Non forzare lo strumento.
• Non stoccare lo strumento insieme a solventi, soluzioni acide o altre sostanze aggressive.
• Eseguire esclusivamente gli interventi di manutenzione e riparazione descritti nel manuale, rispettando le fasi di lavoro descritte. Utilizzare solo parti di ricambio originali Testo.

Proteggere l'ambiente

- Smaltire le batterie ricaricabili difettose o le batterie esaurite negli appositi contenitori.

- Rispedire lo strumento direttamente a Testo al termine della sua vita operativa. Testo provvederà a smaltirlo nel rispetto dell'ambiente.

Descrizione delle prestazioni

Funzioni e utilizzo

Testo 540 è uno strumento di misurazione dell'intensità luminosa. Lo scopo di utilizzo più diffuso è la misurazione dell'intensità luminosa ad es. in postazioni di lavoro.

Dati tecnici di misurazione

Dati tecnici di misurazione

· Sensore:
Foto diodo
- Unità di misura:
Lux (lm/m²), foot candle (lm/ft²)
- Campo di misura:
0...99999 Lux, 0...9300 ftc
- Risoluzioni:
1 Lux (0...19999 Lux), 10 Lux (campo rest.)
1 ftc (0...1860 ftc), 10 ftc (campo rest.)
- Precisione (a temperatura nominale 22 °C, ±1 Digit):
± 3 Lux o ± 3 % rispetto al valore di riferimento (Classe B, DIN 5032 parte 7)*
- Velocità di misurazione:
0.5 s

* vale il valore maggiore

Altri dati

• Classe di protezione: IP40
• Condizioni ambientali: 0...50 °C, 32...122 °F
• Condizioni di stoccaggio/trasporto: -40...70 °C, -40...158 °F
• Alimentazione: 2 x 1,5 V Tipo AAA
• Durata batteria: 200 h (senza illuminazione display)
• Dimensioni: 133x46x25 mm (incl. coperchio di protezione)
• Peso: 95 g (incl. batterie e coperchio di protezione)

Direttive, norme e collaudi

• Direttiva CE: 2014/30/UE

Garanzia

- Durata: 2 anni, condizioni di garanzia: vedere il sito internet www.testo.com/warranty

Descrizione del prodotto

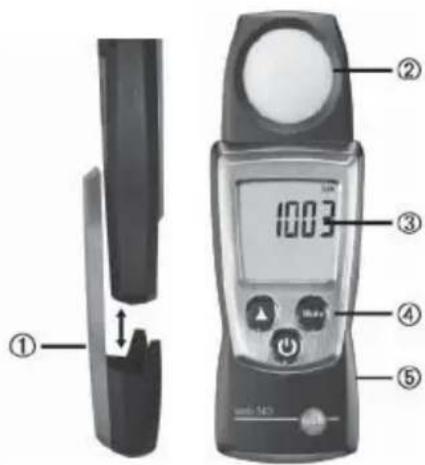

Panoramica

① Coperchio di protezione: posizione aperta
② Sensore di luce
③ Display
④ Tasti di comando
⑤ Vano batteria (lato posteriore)

Prima di utilizzare lo strumento

➤ Inserire le batterie:

1 Aprire il vano batterie: spingere verso il basso il coperchio della batteria.
2 Inserire le batterie (2x 1,5V tipo AAA). Fare attenzione alle polarità!
3 Chiudere il vano batteria: chiudere il coperchio.

➢ Regolazioni base (modalità configurazione):

Funzioni regolabili

- Funzione Auto Off: OFF, ON (acceso - se nessun tasto viene attivato, lo strumento si spegne automaticamente dopo 10 minuti)

1 All'accensione dello strumento, tenere premuto anché sul display non compare ▲ e ◀ (modalità configurazione). - Viene visualizzata la funzione regolabile. L'impostazione attuale lampeggia.

2 Premere ⚠ più volte (▲), finché l'impostazione desiderata non lampeggia.

3 Premere 📂 (◀) per confermare l'inserimento. - Lo strumento passa alla modalità di misura.

Utilizzare il prodotto

Per garantire letture corrette: tenere lo strumento in posizione orizzontale in modo che il sensore di luce sia rivolto verso l'alto.

Accendere lo strumento:

Premere ⏻.

- La modalità di misura si attiva.

▶ Accendere l'illuminazione del display

√ Lo strumento è acceso.

Premere Ⓧ.

- L'illuminazione del display si spegne automaticamente dopo 10 secondi dall'ultima attivazione di un tasto.

➢ Cambiare l'unità di misura:

Premere ⚠ l'unità desiderata compare

Unità regolabili

• lux

· ftc

➢ Cambiare la modalità del display:

Modalità regolabili

• Lettura attuale
- Hold: I valori misurati rimangono visualizzati
- Max: Valori massimi dall'ultima accensione o dall'ultimo reset.
- Min: Valori minimi dall'ultima accensione o dall'ultimo reset.

Premere ripetutamente, fino a visualizzare la modalità desiderata.

➢ Resettare i valori massimi/minimi:

1 Premere ripetutamente, fino a visualizzare la modalità desiderata.
2 Tenere premuto finché non compare - - - - .
3 Ripetere le fasi 1 e 2 per tutti i valori da resettare.

➤ Spegnere lo strumento:

Tenere premuto ⏻ finché il display non si spegne.

Manutenzione del prodotto

➤ Sostituzione delle batterie:

1 Aprire il vano batterie: spingere verso il basso il coperchio della batteria.
2 Smaltire le batterie usate e inserire le batterie nuove (2x 1,5 V tipo AAA). Fare attenzione alle polarità!
3 Chiudere il vano batteria: chiudere il coperchio.

Pulizia dell'alloggiamento:

Pulire l'alloggiamento con un panno umido (acqua saponata). Non utilizzare detergenti aggressivi o solventi!

Consigli e risoluzione dei problemi

Domande e risposte

Domanda Possibile causa / Soluzioni

Hi · fuori del campo di misura (troppo alti): rispettare i valori consentiti.

- capacità residua <10 min: sostituire le batterie:

Per ulteriori informazioni contattate il vostro distributore di zona oil servizio assistenza Testo. Per le informazioni di contatto vedere il sito internet www.testo.com/service-contact.
