540 - Detetor Testo - Manual de utilização gratuito

Tipo de produto	Luxímetro (detector de luz)
Marca	Testo
Modelo	540
Grandezas mensuráveis	Lux (lm/m²), Foot candle (lm/ft²)
Faixas de medição	0 … 99999 Lux, 0 … 9300 ftc
Resolução	1 Lux (0…19999 Lux), 10 Lux (faixa restante); 1 ftc (0…1860 ftc), 10 ftc (faixa restante)
Precisão (a 22 °C)	± 3 Lux ou ± 3 % do valor (classe B, DIN 5032 parte 7)
Sensor	Fotodiodo
Tipo de proteção	IP40
Temperatura de uso	0 … 50 °C / 32 … 122 °F
Temperatura de armazenamento	-40 … 70 °C / -40 … 158 °F
Alimentação	2 pilhas 1,5 V tipo AAA
Autonomia das pilhas	200 h (sem iluminação da tela)
Dimensões (com capa)	133 x 46 x 25 mm
Peso (com pilhas e capa)	95 g
Exibição	Tela digital com iluminação (10 s)
Funções de exibição	Valor atual, Hold, Max, Min
Função Auto Off	Sim (10 min) ou desativável
Manutenção	Limpe com um pano úmido (água com sabão), não use solventes
Troca de pilhas	Deslize a tampa do compartimento de pilhas, respeite a polaridade

Perguntas frequentes - 540 Testo

Como ligar o aparelho?

Pressione brevemente a tecla ⏻. O aparelho entra no modo de medição.

Como alterar a unidade de exibição (lux / ftc)?

Pressione a tecla ⬆ várias vezes até que a unidade desejada (lux ou ftc) seja exibida.

Como ativar o modo Hold, Max ou Min?

Pressione a tecla Mode várias vezes para alternar entre Valor atual, Hold (reter), Max (máximo) e Min (mínimo).

Como ligar a iluminação da tela?

Quando o aparelho estiver ligado, pressione a tecla ⏻. A iluminação desliga automaticamente após 10 segundos.

Como desligar o aparelho?

Mantenha a tecla ⏻ pressionada por 2 segundos até que a tela se apague.

Como configurar a função Auto Off?

Desligue o aparelho, em seguida mantenha a tecla ⏻ pressionada por 2 segundos. Selecione ON (desligamento automático após 10 min) ou OFF com a tecla ⬆ e confirme com Mode.

O que fazer se a tela exibir 'Hi'?

O valor medido excede a faixa de medição máxima (99999 Lux). Respeite a faixa permitida.

Como trocar as pilhas?

Deslize a tampa do compartimento de pilhas para baixo, remova as pilhas usadas, insira duas pilhas novas tipo AAA (1,5 V) respeitando a polaridade, e feche a tampa.

Como limpar o gabinete?

Use um pano úmido com água e sabão. Nunca use solventes ou produtos de limpeza agressivos.

Onde encontrar os contatos do serviço pós-venda Testo?

Acesse o site www.testo.com/service-contact para entrar em contato com o suporte ou seu revendedor.

MANUAL DE UTILIZADOR 540 Testo

Manual de instruções pt

Manual de instruções pt 43 - 49

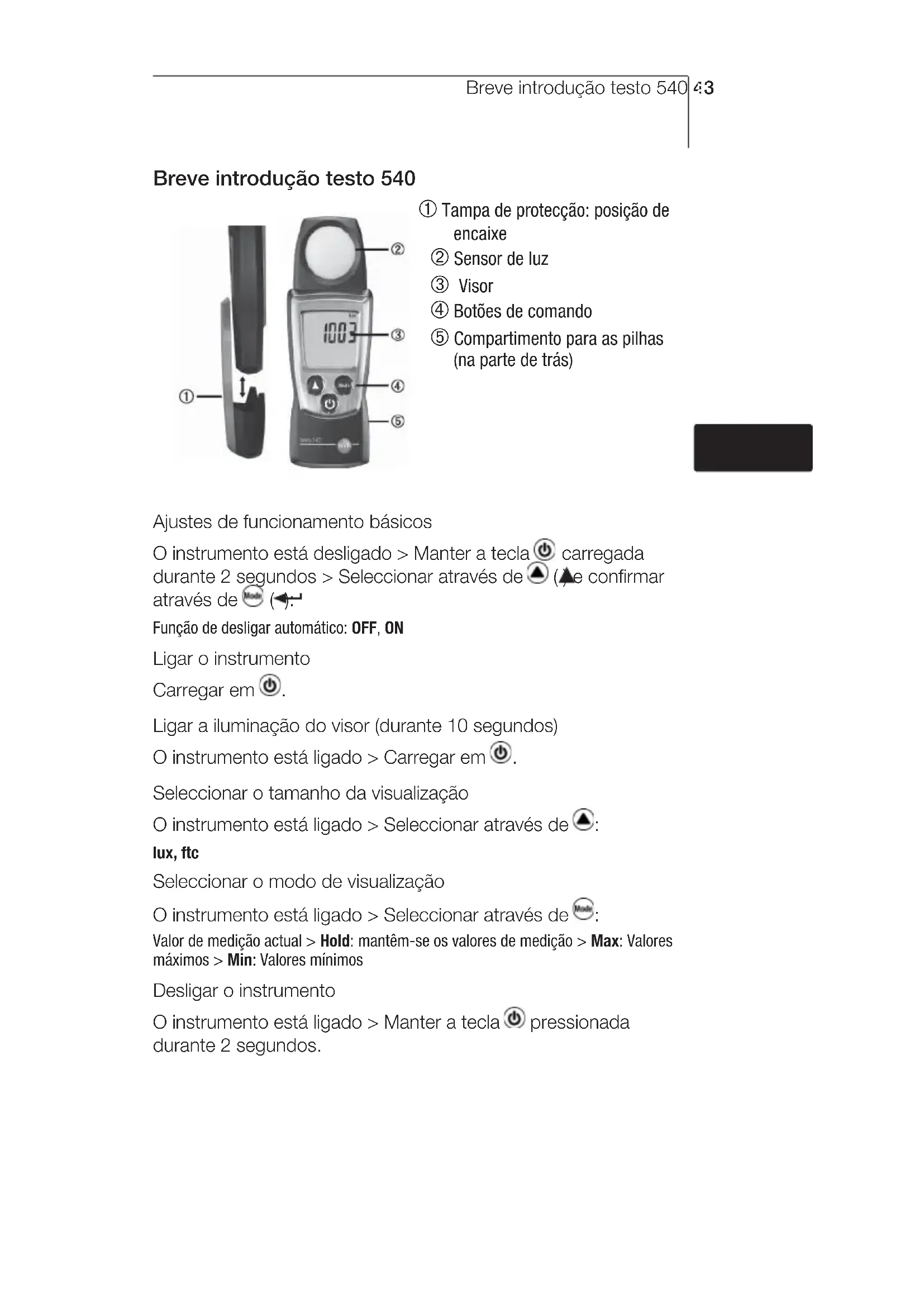

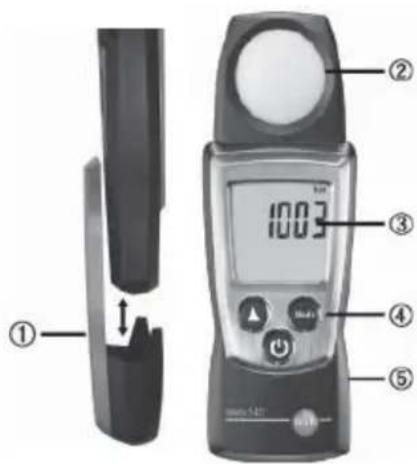

Breve introdução testo 540

① Tampa de protecção: posição de encaixe
② Sensor de luz
③ Visor
④ Botões de comando
⑤ Compartimento para as pilhas (na parte de trás)

Função de desligar automático: OFF, ON

Ligar o instrumento

Carregar em ⏻.

Ligar a iluminação do visor (durante 10 segundos)

O instrumento está ligado > Carregar em ⏻.

Seleccionar o tamanho da visualização

O instrumento está ligado > Seleccionar através de ▲:

lux, ftc

Seleccionar o modo de visualização

O instrumento está ligado > Seleccionar através de Mode:

Valor de medição actual > Hold: mantêm-se os valores de medição > Max: Valores máximos > Min: Valores mínimos

Desligar o instrumento

O instrumento está ligado > Manter a tecla ⏻ pressionada durante 2 segundos.

Segurança e meio ambiente

Sobre esta documentação

- Leia com atenção toda a documentação e familiarize-se com o manuseamento do produto antes de o utilizar. Mantenha esta documentação à mão, de modo a poder consultá-la sempre que necessário. Entregue-a aos próximos utilizadores deste produto.

- Tenha especialmente em conta as informações realçadas pelos seguintes símbolos:

i Informação importante.

Evitar danos pessoais/danos materiais

• Utilizar o produto apenas de forma apropriada e de acordo com a sua finalidade, dentro dos parâmetros mencionados no capítulo „Dados Técnicos“. Não aplicar força.
• Nunca guardar este produto junto de dissolventes, ácidos ou outros materiais agressivos.
  Levar a cabo apenas as tarefas de manutenção descritas na documentação. Ao fazê-lo, respeitar os passos indicados. Utilizar apenas peças de substituição originais Testo.

Protecção do meio ambiente

• Deitar fora as pilhas recarregáveis avariadas e as pilhas gastas nos pontos de recolha previstos para tal.
• Enviar o produto à Testo após este ter chegado ao fim da sua vida útil. Nós nos encarregaremos da sua eliminação ecológica.

Especificações

Funções e uso

O testo 540 é um instrumento de medição da intensidade luminosa. Este instrumento utiliza-se normalmente para a medição da intensidade luminosa, p. ex., em postos de trabalho.

Dados técnicos

Dados técnicos de medição

- Sensor:

Foto diodo

- Parâmetros:

Lux (lm/m²), foot candle (lm/ft²)

• Gamas de medição:

- Exactidões (com temperatura nominal de 22 °C, ±1 dígito):

± 3 Lux ou ± 3 % referência (Classe B, DIN 5032 parte 7)*

- Taxa de medição: 0.5 s

* é válido o valor superior

Outros dados do instrumento

• Tipo de protecção: IP40
• Temperatura do ambiente: 0...50 °C, 32...122 °F
• Temperatura de armazenamento/ transporte: -40...70 °C, -40...158 °F
• Alimentação de tensão: 2x 1,5V tipo AAA
• Autonomia da pilha: 200 h (iluminação do visor apagada)
• Dimensões: 133x46x25mm (incluindo tampa de protecção)
• Peso: 95g (incluindo pilhas e capa de protecção)

Directivas, normas e testes

• Directiva CE: 2014/30/UE

Garantia

- Duração: 2 anos, condições de garantia: ver www.testo.com/warranty

Descrição do produto

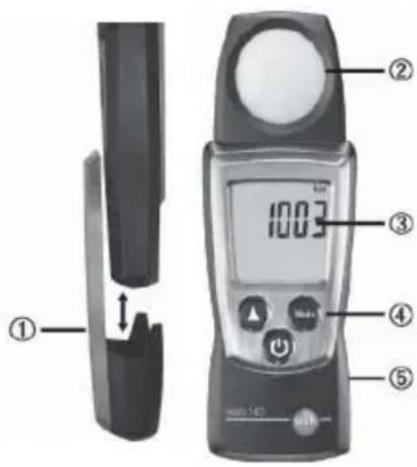

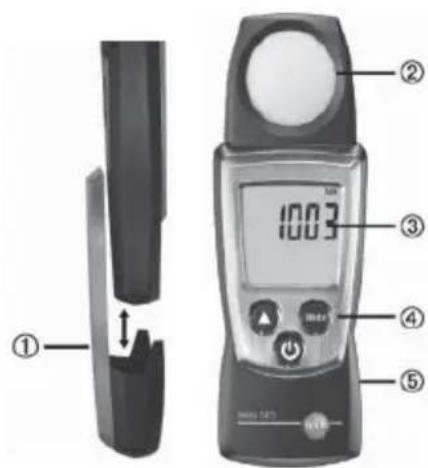

Breve descrição

① Tampa de protecção: posição de encaixe
② Sensor de luz
③ Visor
④ Botões de comando
⑤ Compartimento para as pilhas (na parte de trás)

Os primeiros passos

Colocar as pilhas:

1 Abrir o compartimento para as pilhas: empurrar a tampa para baixo.
2 Colocar pilhas (2x 1,5 V tipo AAA). Tenha em conta a polaridade correcta.
3 Fechar o compartimento para as pilhas: fechar a tampa.

Ajustes de funcionamento básicos (modo de configuração):

Funções ajustáveis

- Função de desligar automático: OFF (desligar), ON (ligar; o instrumento desligase automaticamente depois de 10 minutos sem carregar numa tecla)

1 Ao ligar o instrumento, manter a tecla Ⓓ pressionada até que surjam no visor os símbolos ▲ e ← (modo de configuração).

- Pode visualizar-se a função ajustada. O actual ajuste pisca.

2 Carregar várias vezes em ⬆ (▲até que o ajuste desejado comece a piscar.

3 Carregar em (←) para confirmar a indicação. - O instrumento passa para o modo de medição.

Utilizar o produto

De modo a garantir valores de medição correctos: manter o instrumento na horizontal de modo que o sensor de luz esteja virado para cima.

Ligar o instrumento:

Carregar em

- Inicia-se o modo de medição.

➤ Ligar a iluminação do visor

√ O instrumento encontra-se ligado.

Carregar em ⏻.

- A iluminação do visor apaga-se automaticamente depois de 10 segundos sem carregar numa tecla.

Alterar os parâmetros:

Carregar em ⬆ até aparecer a unidade desejada

Unidades ajustáveis

lux

· ftc

Alterar o modo de visualização do visor:

Modos de visualização ajustáveis

Valor de medição actual

- Hold: mantêm-se os valores de medição

Carregar várias vezes em até aparecer o modo de visualização desejado.

▶ Reiniciar os valores Máx/Mín:

1 Carregar várias vezes em até aparecer o modo de visualização desejado.

2 Manter a tecla 📂 carregada até que surja - - - - .

3 Repetir os passos 1 e 2 para todos os valores que devam ser reiniciados.

➤ Desligar o instrumento:

Manter a tecla 🔒 carregada até que o visor se apague.

Manutenção do produto

Substituir as pilhas:

1 Abrir o compartimento para as pilhas: empurrar a tampa para baixo.
2 Retirar as pilhas gastas e colocar as novas (2x 1,5 V tipo AAA). Tenha em conta a polaridade correcta.
3 Fechar o compartimento para as pilhas: fechar a tampa.

▶ Limpar a carcaça:

No caso de esta apresentar sujidade, limpar a carcaça com um pano húmido (espuma de sabão). Não utilizar produtos de limpeza ou solventes agressivos.

Conselhos e assistência

Perguntas e respostas

Pergunta	Causas	possíveis/Soluções
Hi · Valores de medição fora da gama de medição (demasiado elevados): respeitar a gama de medição permitida.
	Capacidade residual <10 minutos: substituir a pilha

Se não respondermos às suas questões, por favor contacte oseu distribuidor ou o Serviço Técnico da Testo. Para detalhes de contactos, por favor visite www.testo.com/service-contact
