905i - Equipamentos de medição Testo - Manual de utilização gratuito

Tipo de produto	Sonda de medição conectada (Smart Probe)
Grandezas medidas	Temperatura e umidade relativa
Faixa de medição de temperatura	-20 a +70 °C
Precisão de temperatura	±0,5 °C
Faixa de medição de umidade	0 a 100 %UR
Precisão de umidade	±2,5 %UR
Comunicação	Bluetooth 4.0 (alcance máx. 20 m)
Compatibilidade	iOS 8.3+ / Android 4.3+
Alimentação	2 pilhas AAA (1,5 V)
Autonomia	Aproximadamente 150 horas (uso contínuo)
Dimensões (C × L × A)	148 × 36 × 22 mm
Peso	85 g (com pilhas)
Índice de proteção	IP30
Material do invólucro	Plástico ABS
Exibição	LED (verde/vermelho/amarelo para status)
Temperatura de operação	-20 a +50 °C
Temperatura de armazenamento	-20 a +70 °C
Umidade de operação	0 a 80 %UR (sem condensação)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar solventes.
Segurança	Campo magnético: manter uma distância de 10 cm em caso de marca-passo. Não expor a solventes voláteis.
Peças sobressalentes e reparabilidade	Pilhas AAA padrão. Para qualquer reparo, contatar o serviço pós-venda Testo.
Informações gerais	Funciona apenas com o aplicativo Testo Smart Probes. Homologação FCC/IC incluída.

Perguntas frequentes - 905i Testo

Como ligar o aparelho?

Remova o filme isolante do compartimento de pilhas, em seguida, pressione brevemente o botão Ligar/Desligar. O LED pisca em amarelo durante a busca por um dispositivo.

Por que minha sonda não se conecta ao aplicativo?

Verifique se o Bluetooth do seu terminal está ativado e se o aplicativo Testo Smart Probes está instalado. A sonda deve estar ligada (LED amarelo piscando). Mantenha-a perto do terminal.

O que significa o LED vermelho piscando?

O LED vermelho piscando indica nível de pilha baixo. Substitua as pilhas por pilhas AAA novas.

Como congelar um valor medido?

Pressione brevemente o botão Ligar/Desligar durante a medição. O valor exibido congela. Pressione novamente para retomar a exibição ao vivo.

Quais são as pilhas recomendadas?

Use duas pilhas AAA (LR03) de 1,5 V, de preferência alcalinas. Não use pilhas recarregáveis sem verificar a tensão.

O aparelho é à prova d'água?

Não, o índice de proteção é IP30: protegido contra corpos sólidos maiores que 2,5 mm, mas não contra água. Evite imersão.

Como limpar a sonda?

Limpe o invólucro com um pano macio e seco. Não use produtos químicos ou solventes. Proteja o sensor contra poeira com a tampa após o uso.

Qual é a precisão da temperatura?

A precisão é de ±0,5 °C na faixa de medição de -20 a +70 °C.

Pode-se usar a sonda com gases refrigerantes?

Este modelo foi projetado para temperatura e umidade ambiente. Para pressão de fluidos refrigerantes, use o Testo 549i dedicado.

Onde baixar o manual completo?

O manual completo está disponível em formato PDF em www.testo.com/smartprobesmanuals.html ou na página do produto do site notice-facile.com.

MANUAL DE UTILIZADOR 905i Testo

Manual para colocação em funcionamento pt

Todas as Smart Probes funcionam exclusivamente em combinação com um terminal móvel e com a App testo Smart Probes.

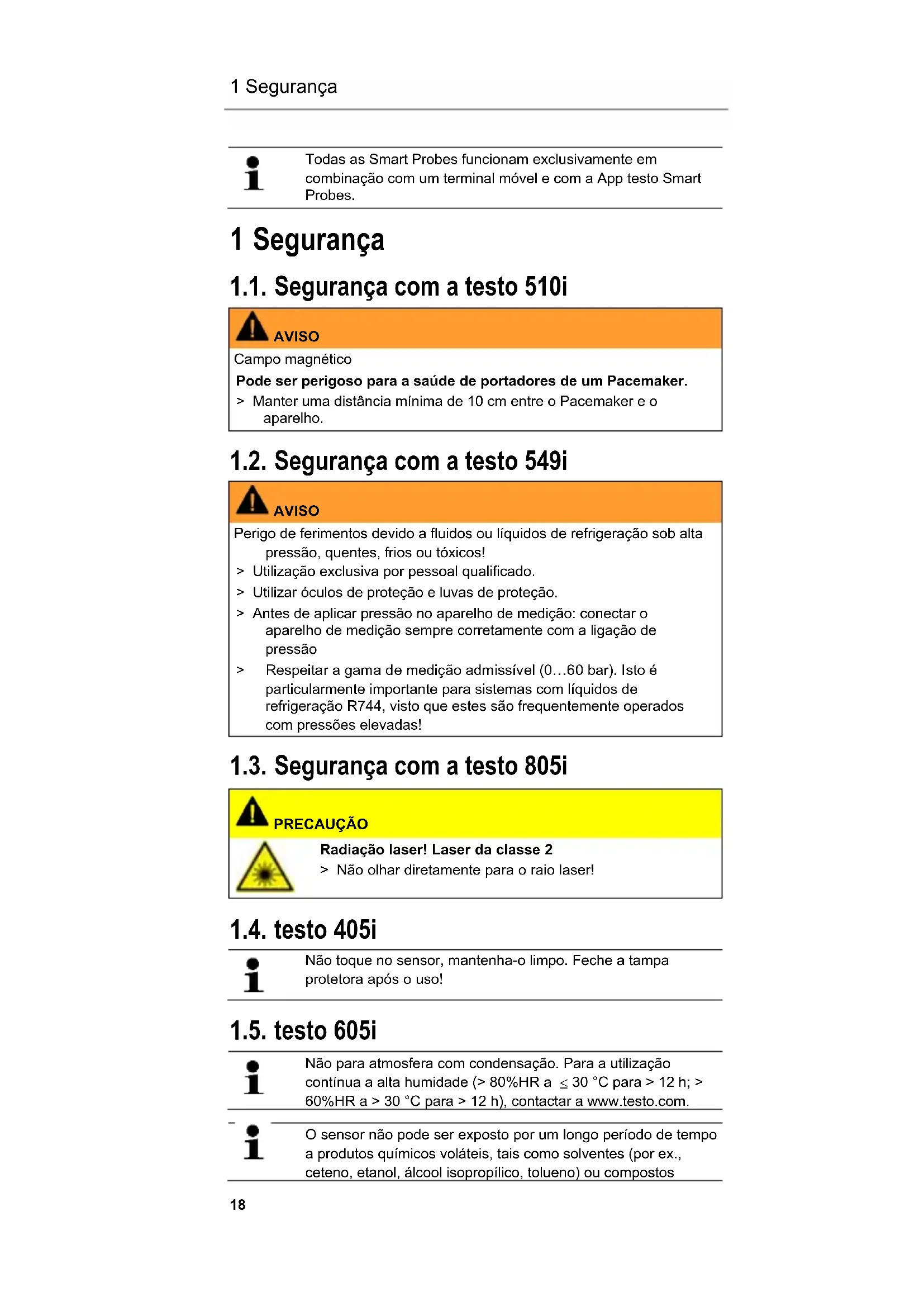

1 Segurança

1.1. Segurança com a testo 510i

AVISO

Campo magnético

Pode ser perigoso para a saúde de portadores de um Pacemaker.

Manter uma distância mínima de 10 cm entre o Pacemaker e o aparelho.

1.2. Segurança com a testo 549i

AVISO

Perigo de ferimentos devido a fluidos ou líquidos de refrigeração sob alta pressão, quentes, frios ou tóxicos!

Utilização exclusiva por pessoal qualificado.
Utilizar óculos de proteção e luvas de proteção.
Antes de aplicar pressão no aparelho de medição: conectar o aparelho de medição sempre corretamente com a ligação de pressão
Respeitar a gama de medição admissível (0...60 bar). Isto é particularmente importante para sistemas com líquidos de refrigeração R744, visto que estes são frequentemente operados com pressões elevadas!

1.3. Segurança com a testo 805i

PRECAUÇÃO

Radiação laser! Laser da classe 2

Não olhar diretamente para o raio laser!

1.4. testo 405i

Não toque no sensor, mantenha-o limpo. Feche a tampa protetora após o uso!

1.5. testo 605i

Não para atmosfera com condensação. Para a utilização contínua a alta humidade (> 80%HR a ≤ 30 °C para > 12 h; > 60%HR a > 30 °C para > 12 h), contactar a www.testo.com.

O sensor não pode ser exposto por um longo período de tempo a produtos químicos voláteis, tais como solventes (por ex., ceteno, etanol, álcool isopropílico, tolueno) ou compostos

orgânicos, especialmente em concentrações elevadas, e respetivos gases.

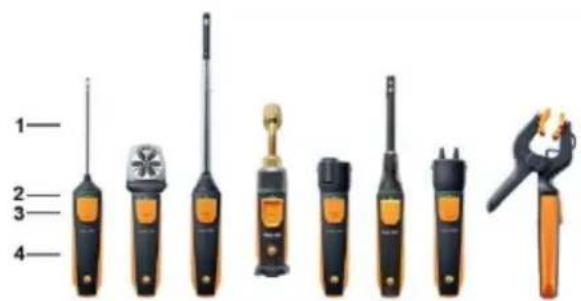

2 Vista geral

1 2 3 4

1	Unidade de medição	2	Botão
2	LED	4	Compartimento das pilhas (face traseira)

3 Ligar/desligar

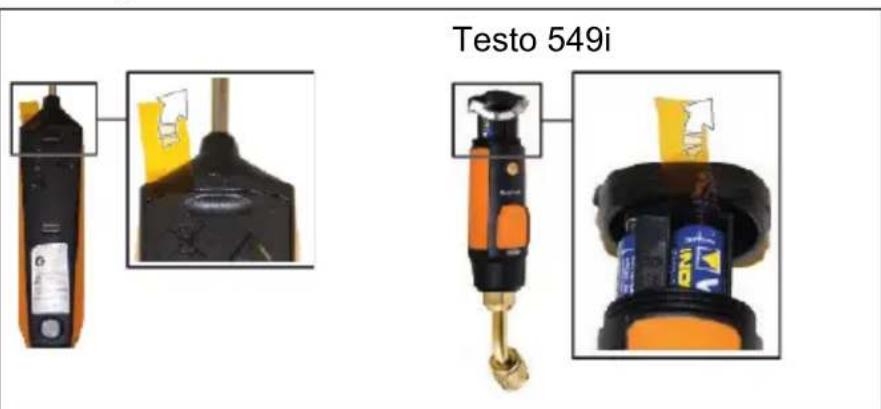

3.1. Ligar

Testo 549i

1. Retirar a película do compartimento das pilhas.
2. Carregar no botão.

- As Smart Probes ligam.

3.2. Desligar

1. Manter o botão pressionado.
2. As Smart Probes desligam.

4 Módulo Bluetooth®

Estabelecer a ligação via Bluetooth®

Para estabelecer uma ligação via Bluetooth é necessário um tablet ou um smartphone no qual já esteja instalada a App Testo Smart Probes.

A App para o aparelho iOS pode ser adquirida na AppStore e a App para os aparelhos android pode ser descarregada na Play Store.

Compatibilidade:

- Requer iOS 8.3 ou superior / Android 4.3 ou superior

- Requer Bluetooth 4.0

Homologação Bluetooth®

A utilização do módulo por radiofrequência está sujeita aos regulamentos e legislação do respetivo país de aplicação e apenas pode ser utilizado nos países para os quais exista uma certificação. O utilizador e cada proprietário compromete-se a respeitar estes regulamentos e condições de utilização e reconhece que a posterior distribuição, exportação, importação, etc., particularmente para países sem homologação de radiofrequência, é da sua responsabilidade.

5 Estado do LED

Estado do LED Significado
Vermelho intermitente	Pilhas com pouca carga
Amarelo intermitente	Smart Probe está ligada.Smart Probe procura, mas ainda não estabeleceu a ligação.
Verde intermitente	Smart Probe está ligada.Bluetooth estabeleceu a ligação.

6 Transferir valor de medição

√ As Smart Probes estão ligadas e estão conectadas aos respetivos terminais via Bluetooth.

1. Os valores de medição da Smart Probe são automaticamente exibidos na indicação padrão.
2. Carregar no botão.
3. O presente valor de medição é retido.
4. Carregar novamente no botão.
5. O aparelho exibe novamente os valores de medição atuais.

Estas instruções para a colocação em funcionamento descrevem os principais passos de comando.

Para assegurar o manuseamento seguro do aparelho e para consultar informações detalhadas sobre o mesmo deve-se ler o manual de instruções em:
