Type de produit	Sonde de mesure connectée (Smart Probe)
Grandeurs mesurées	Température et humidité relative
Plage de mesure température	-20 à +70 °C
Précision température	±0.5 °C
Plage de mesure humidité	0 à 100 %HR
Précision humidité	±2.5 %HR
Communication	Bluetooth 4.0 (portée max. 20 m)
Compatibilité	iOS 8.3+ / Android 4.3+
Alimentation	2 piles AAA (1,5 V)
Autonomie	Environ 150 heures (utilisation continue)
Dimensions (L × l × h)	148 × 36 × 22 mm
Poids	85 g (avec piles)
Indice de protection	IP30
Matériau du boîtier	Plastique ABS
Affichage	LED (vert/rouge/jaune pour état)
Température de fonctionnement	-20 à +50 °C
Température de stockage	-20 à +70 °C
Humidité de fonctionnement	0 à 80 %HR (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Champ magnétique : maintenir une distance de 10 cm en cas de stimulateur cardiaque. Ne pas exposer aux solvants volatils.
Pièces détachées et réparabilité	Piles AAA standard. Pour toute réparation, contacter le service après-vente Testo.
Informations générales	Fonctionne uniquement avec l'application Testo Smart Probes. Homologation FCC/IC incluse.

FOIRE AUX QUESTIONS - 905i Testo

Comment allumer l'appareil ?

Retirez le film isolant du compartiment à piles, puis appuyez brièvement sur la touche Marche/Arrêt. La LED clignote en jaune pendant la recherche d'un appareil.

Pourquoi ma sonde ne se connecte-t-elle pas à l'application ?

Vérifiez que le Bluetooth de votre terminal est activé et que l'application Testo Smart Probes est installée. La sonde doit être allumée (LED jaune clignotante). Maintenez-la près du terminal.

Que signifie la LED rouge clignotante ?

La LED rouge clignotante indique un niveau de piles faible. Remplacez les piles par des piles AAA neuves.

Comment geler une valeur mesurée ?

Appuyez brièvement sur la touche Marche/Arrêt pendant la mesure. La valeur affichée se fige. Appuyez à nouveau pour reprendre l'affichage en direct.

Quelles sont les piles recommandées ?

Utilisez deux piles AAA (LR03) de 1,5 V, de préférence alcalines. Ne pas utiliser de piles rechargeables sans vérifier la tension.

L'appareil est-il étanche ?

Non, l'indice de protection est IP30 : protégé contre les corps solides de plus de 2,5 mm, mais pas contre l'eau. Évitez l'immersion.

Comment nettoyer la sonde ?

Nettoyez le boîtier avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou de solvants. Protégez le capteur de la poussière avec le capuchon après usage.

Quelle est la précision en température ?

La précision est de ±0,5 °C dans la plage de mesure de -20 à +70 °C.

Peut-on utiliser la sonde avec des gaz frigorigènes ?

Ce modèle est conçu pour la température et l'humidité ambiantes. Pour la pression de fluides frigorigènes, utilisez le Testo 549i dédié.

Où télécharger le manuel complet ?

Le manuel complet est disponible au format PDF sur www.testo.com/smartprobesmanuals.html ou sur la page produit du site notice-facile.com.

MODE D'EMPLOI 905i Testo

Manuel de mise en service fr

Tous les Smart Probes fonctionnent uniquement en combinaison avec un terminal mobile et l'App testo Smart Probes.

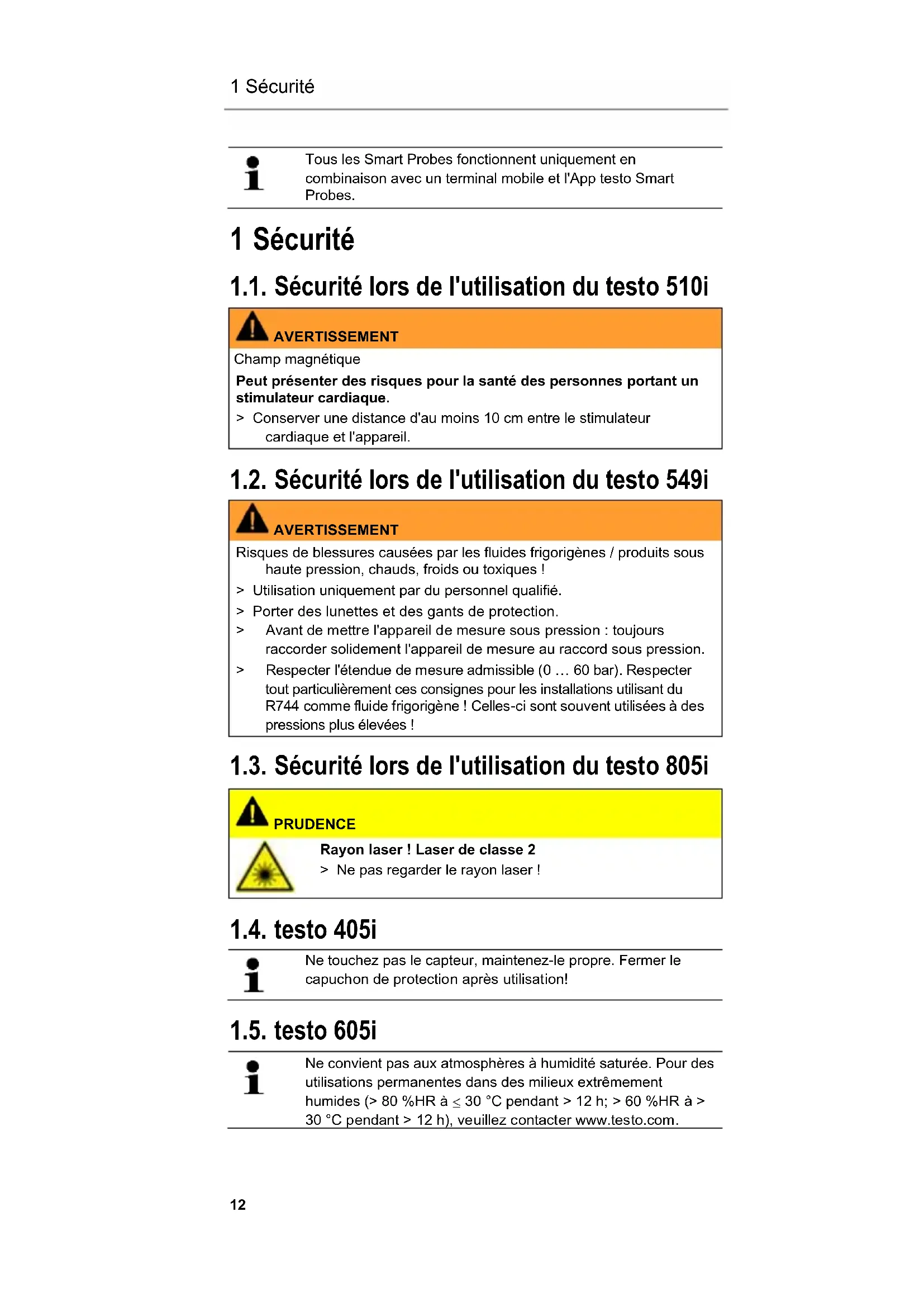

1 Sécurité

1.1. Sécurité lors de l'utilisation du testo 510i

AVERTISSEMENT

Champ magnétique

Peut présenter des risques pour la santé des personnes portant un stimulateur cardiaque.

Conserver une distance d'au moins 10 cm entre le stimulateur cardiaque et l'appareil.

1.2. Sécurité lors de l'utilisation du testo 549i

AVERTISSEMENT

Risques de blessures causées par les fluides frigorigènes / produits sous haute pression, chauds, froids ou toxiques !

Utilisation uniquement par du personnel qualifié.

Porter des lunettes et des gants de protection.

Avant de mettre l'appareil de mesure sous pression : toujours raccorder solidement l'appareil de mesure au raccord sous pression.

Respecter l'étendue de mesure admissible (0 ... 60 bar). Respecter tout particulièrement ces consignes pour les installations utilisant du R744 comme fluide frigorigène ! Celles-ci sont souvent utilisées à des pressions plus élevées !

1.3. Sécurité lors de l'utilisation du testo 805i

PRUDENCE

Rayon laser ! Laser de classe 2

Ne pas regarder le rayon laser !

1.4. testo 405i

Ne touchez pas le capteur, maintenez-le propre. Fermer le capuchon de protection après utilisation!

1.5. testo 605i

Ne convient pas aux atmosphères à humidité saturée. Pour des utilisations permanentes dans des milieux extrêmement humides (> 80 %HR à ≤ 30 °C pendant > 12 h; > 60 %HR à > 30 °C pendant > 12 h), veuillez contacter www.testo.com.

i

Le capteur ne doit pas être exposé pendant une période prolongée à des produits chimiques volatiles tels que les solvants (p. ex. cétène, éthanol, alcool isopropylique, toluène) ou à des composés organiques, notamment en haute concentration, ni aux gaz correspondants.

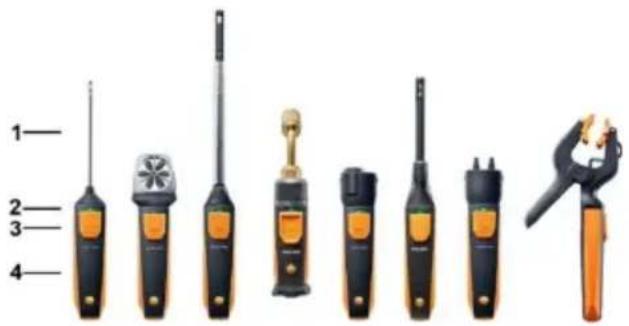

2 Vue d'ensemble

1 2 3 4

1	Unité de mesure	3	Touche
2	LED	4	Compartiment à piles (au dos)

3 Mise en marche / à l'arrêt

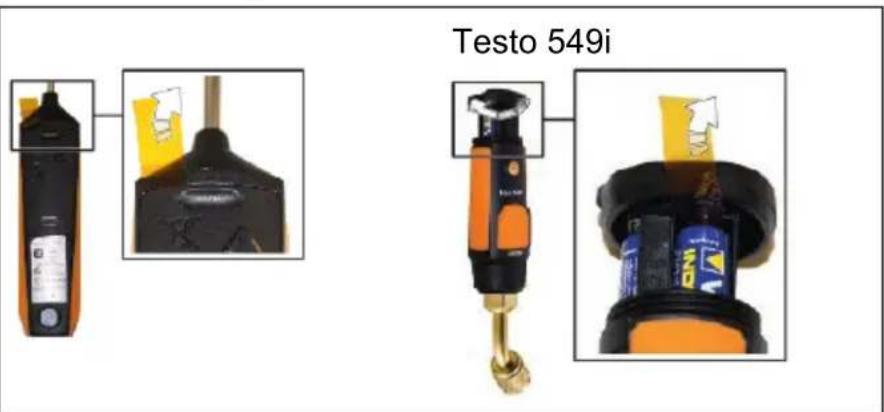

3.1. Démarrage

Testo 549i

1. Retirer le film du compartiment à piles.

2. Appuyer sur la touche.

- Les Smart Probes démarrent.

3.2. Mise à l'arrêt

1. Appuyer longuement sur la touche.

- Les Smart Probes s'arrêtent.

4 Module Bluetooth®

Etablir la connexion Bluetooth®

i

Pour pouvoir établir une connexion Bluetooth, vous avez besoin d'une tablette ou d'un Smartphone sur lequel l'App Testo Smart Probes est déjà installée.

L'App est disponible dans l'AppStore pour les appareils iOS et dans le Play Store pour les appareils Android.

Compatibilité :

• Requiert le système d'exploitation iOS 8.3 ou plus récent / Android 4.3 ou plus récent
• Requiert le système Bluetooth 4.0

L'utilisation du module radio est soumise à des réglementations et dispositions différentes en fonction du pays d'utilisation ; le module ne peut être utilisé que dans les pays pour lesquels une certification nationale existe.

L'utilisateur et chaque détenteur s'engagent à respecter ces réglementations et conditions d'utilisation et reconnaissent que toute commercialisation, exportation, importation, etc., tout particulièrement dans des pays ne disposant pas d'une homologation radio, se fait sous leur responsabilité.

5 Statut des LED

Statut des LED	Signification
Rouge clignotant	Niveau des piles bas
Jaune clignotant	Smart Probe démarré.Recherche d'une connexion Smart Probe, mais aucune connexion établie.
Vert clignotant	Smart Probe démarré.Connexion Bluetooth établie.

6 Transfert des valeurs de mesure

√ Les Smart Probes sont démarrés et connectés à votre terminal mobile via Bluetooth.

1. Les valeurs de mesure du Smart Probe sont automatiquement affichées dans l'affichage standard.

2. Appuyer sur la touche.

3. La valeur de mesure actuellement disponible est gelée.

4. Appuyer à nouveau sur la touche.
5. L'appareil affiche à nouveau les valeurs de mesure actuelles.

Ces instructions de mise en service décrivent les manipulations de base de l'appareil.

Veuillez vous référer au mode d'emploi disponible à l'adresse www.testo.com/smartprobesmanuals.html pour une utilisation sûre du produit et des informations détaillées.

Cet appareil satisfait à la partie 15C des directives FCC et au standard Industrie Canada RSS-210 (révision 8). Sa mise en service est soumise aux deux conditions suivantes :

(1) cet appareil ne doit causer aucune interférence dangereuse et
(2) cet appareil doit supporter toute interférence, y compris des interférences qui provoquerait des opérations indésirables.
