Tipo de produto	Smart Probe (sonda inteligente) compatível com o aplicativo Testo Smart Probes
Alimentação	2 pilhas AAA (1,5 V)
Conectividade	Bluetooth 4.0
Compatibilidade do sistema	iOS 8.3 ou superior / Android 4.3 ou superior
Exibição	LED de status (vermelho, amarelo, verde piscante)
Indicação de bateria fraca	LED vermelho piscante
Indicação de busca de conexão	LED amarelo piscante
Indicação de conexão estabelecida	LED verde piscante
Função de congelamento de medição	Pressione o botão para congelar o valor exibido; pressione novamente para retomar a medição em tempo real
Áreas de uso	Medição de temperatura, pressão, umidade, velocidade do ar conforme o modelo (510i, 549i, 805i, 405i, 605i)
Manutenção	Limpar com um pano macio; não usar solventes; proteger o sensor de produtos químicos voláteis
Segurança - Campo magnético	Manter uma distância de pelo menos 10 cm entre o aparelho e os marca-passos
Segurança - Laser	Não olhar para o raio laser (classe 2) - aplicável ao modelo 805i
Segurança - Fluidos refrigerantes	Utilizar apenas por pessoal qualificado; usar óculos e luvas de proteção; respeitar a pressão máxima de 60 bar
Sensor de umidade	Não expor à umidade saturada prolongada (evitar >80% UR a ≤30°C >12h ou >60% UR a >30°C >12h)
Sensor de fluxo de ar	Não tocar no sensor; manter limpo; fechar a tampa após o uso
Ligar/desligar	Pressione curto para ligar; pressione longo para desligar
Aplicativo móvel	Aplicativo Testo Smart Probes disponível na App Store e Google Play
Certificações de rádio	Parte 15C FCC e RSS-210 Industry Canada; uso sujeito às regulamentações nacionais
Peças de reposição e reparabilidade	Não especificado; contatar o serviço pós-venda Testo

Perguntas frequentes - 184 Testo

Como iniciar o Testo 184?

Remova o filme do compartimento de pilhas, pressione brevemente o botão. O LED pisca amarelo indicando a busca de conexão Bluetooth.

Como desligar o aparelho?

Pressione longamente o botão até que o LED se apague.

O que significa um LED vermelho piscando?

Um LED vermelho piscando indica nível baixo de pilhas. Substitua as pilhas rapidamente.

Por que o LED permanece amarelo piscando?

O LED amarelo piscando significa que o aparelho está ligado mas ainda não estabeleceu conexão Bluetooth com o aplicativo. Verifique se o Bluetooth do seu terminal está ativado e se o aplicativo Testo Smart Probes está aberto.

Como congelar um valor de medição?

Pressione brevemente o botão enquanto a medição é exibida. O valor é congelado. Pressione novamente para retomar a exibição em tempo real.

Posso usar o Testo 184 sem o aplicativo?

Não, as Smart Probes funcionam apenas em combinação com um terminal móvel e o aplicativo Testo Smart Probes. Sem o aplicativo, o aparelho não pode exibir as medições.

Que tipos de medições posso realizar com o Testo 184?

O Testo 184 é uma sonda inteligente capaz de medir temperatura, pressão, umidade ou velocidade do ar conforme o modelo específico (510i, 549i, 805i, 405i, 605i).

Como limpar o sensor do Testo 184?

Use um pano macio e seco. Evite qualquer solvente ou produto químico. Para o modelo com sensor de fluxo (405i), feche a tampa após o uso e não toque no sensor.

Existem precauções de segurança a serem seguidas?

Sim: mantenha o aparelho a mais de 10 cm de marca-passos devido ao campo magnético; não olhe para o laser (modelo 805i); para medições de pressão, use luvas e óculos de proteção e respeite a pressão máxima de 60 bar.

Onde encontrar o manual de instruções completo?

O manual completo está disponível para download em www.testo.com/smartprobesmanuals.html.

MANUAL DE UTILIZADOR 184 Testo

Manual para colocação em funcionamento pt

Todas as Smart Probes funcionam exclusivamente em combinação com um terminal móvel e com a App testo Smart Probes.

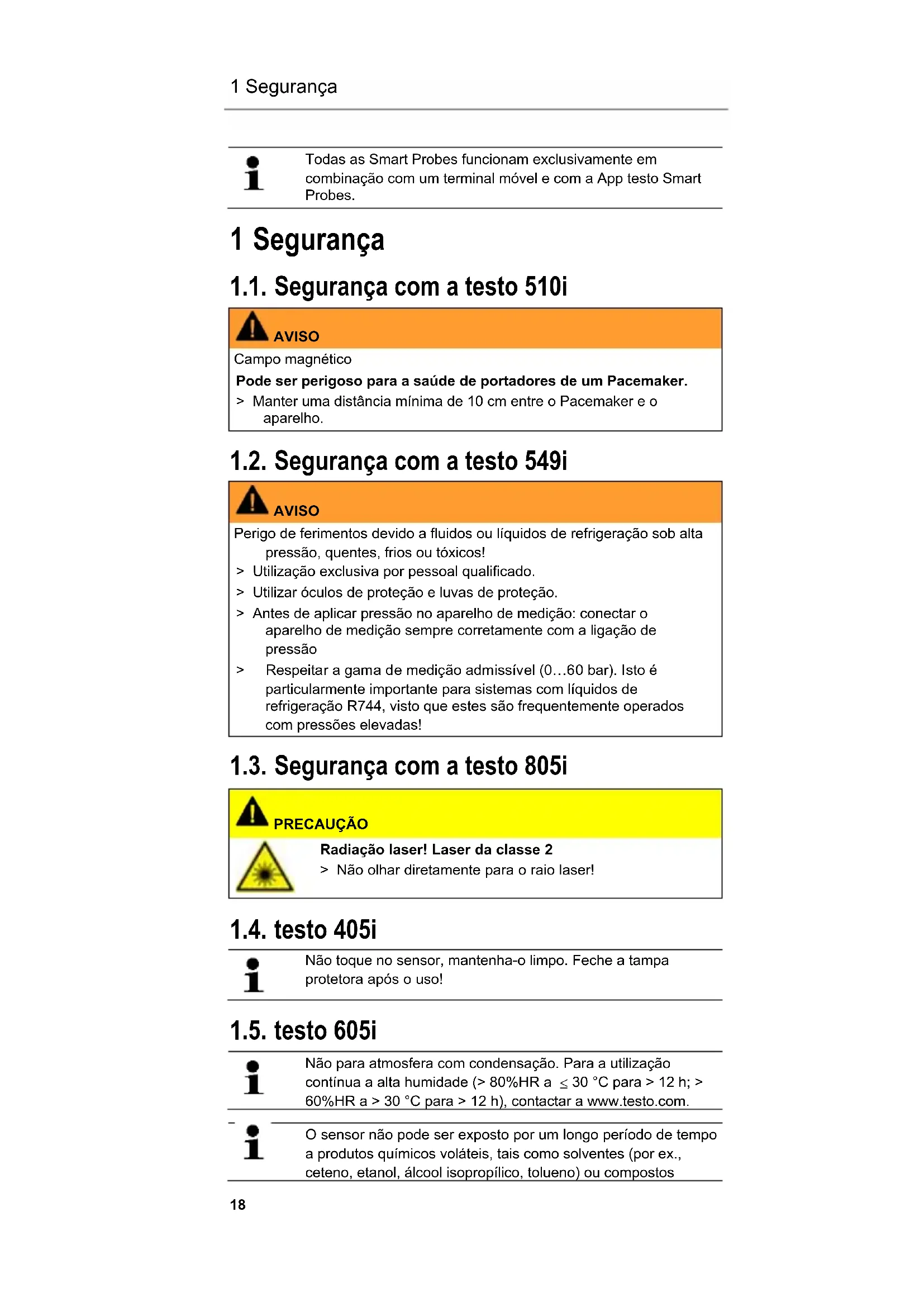

1 Segurança

1.1. Segurança com a testo 510i

AVISO

Campo magnético

Pode ser perigoso para a saúde de portadores de um Pacemaker.

Manter uma distância mínima de 10 cm entre o Pacemaker e o aparelho.

1.2. Segurança com a testo 549i

AVISO

Perigo de ferimentos devido a fluidos ou líquidos de refrigeração sob alta pressão, quentes, frios ou tóxicos!

Utilização exclusiva por pessoal qualificado.
Utilizar óculos de proteção e luvas de proteção.
Antes de aplicar pressão no aparelho de medição: conectar o aparelho de medição sempre corretamente com a ligação de pressão
Respeitar a gama de medição admissível (0...60 bar). Isto é particularmente importante para sistemas com líquidos de refrigeração R744, visto que estes são frequentemente operados com pressões elevadas!

1.3. Segurança com a testo 805i

PRECAUÇÃO

Radiação laser! Laser da classe 2

Não olhar diretamente para o raio laser!

1.4. testo 405i

Não toque no sensor, mantenha-o limpo. Feche a tampa protetora após o uso!

1.5. testo 605i

Não para atmosfera com condensação. Para a utilização contínua a alta humidade (> 80%HR a ≤ 30 °C para > 12 h; > 60%HR a > 30 °C para > 12 h), contactar a www.testo.com.

O sensor não pode ser exposto por um longo período de tempo a produtos químicos voláteis, tais como solventes (por ex., ceteno, etanol, álcool isopropílico, tolueno) ou compostos

orgânicos, especialmente em concentrações elevadas, e respetivos gases.

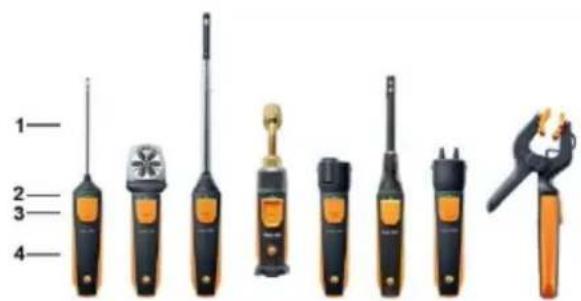

2 Vista geral

1 2 3 4

1	Unidade de medição	2	Botão
2	LED	4	Compartimento das pilhas (face traseira)

3 Ligar/desligar

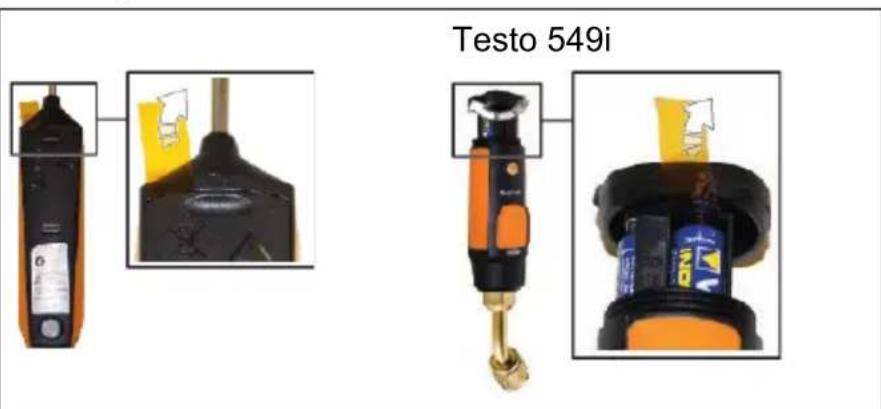

3.1. Ligar

Testo 549i

1. Retirar a película do compartimento das pilhas.
2. Carregar no botão.

- As Smart Probes ligam.

3.2. Desligar

1. Manter o botão pressionado.
2. As Smart Probes desligam.

4 Módulo Bluetooth®

Estabelecer a ligação via Bluetooth®

Para estabelecer uma ligação via Bluetooth é necessário um tablet ou um smartphone no qual já esteja instalada a App Testo Smart Probes.

A App para o aparelho iOS pode ser adquirida na AppStore e a App para os aparelhos android pode ser descarregada na Play Store.

Compatibilidade:

- Requer iOS 8.3 ou superior / Android 4.3 ou superior

- Requer Bluetooth 4.0

Homologação Bluetooth®

A utilização do módulo por radiofrequência está sujeita aos regulamentos e legislação do respetivo país de aplicação e apenas pode ser utilizado nos países para os quais exista uma certificação. O utilizador e cada proprietário compromete-se a respeitar estes regulamentos e condições de utilização e reconhece que a posterior distribuição, exportação, importação, etc., particularmente para países sem homologação de radiofrequência, é da sua responsabilidade.

5 Estado do LED

Estado do LED Significado
Vermelho intermitente	Pilhas com pouca carga
Amarelo intermitente	Smart Probe está ligada.Smart Probe procura, mas ainda não estabeleceu a ligação.
Verde intermitente	Smart Probe está ligada.Bluetooth estabeleceu a ligação.

6 Transferir valor de medição

√ As Smart Probes estão ligadas e estão conectadas aos respetivos terminais via Bluetooth.

1. Os valores de medição da Smart Probe são automaticamente exibidos na indicação padrão.
2. Carregar no botão.
3. O presente valor de medição é retido.
4. Carregar novamente no botão.
5. O aparelho exibe novamente os valores de medição atuais.

Estas instruções para a colocação em funcionamento descrevem os principais passos de comando.

Para assegurar o manuseamento seguro do aparelho e para consultar informações detalhadas sobre o mesmo deve-se ler o manual de instruções em:
