Tipo de producto	Smart Probe (sonda inteligente) compatible con la aplicación Testo Smart Probes
Alimentación	2 pilas AAA (1,5 V)
Conectividad	Bluetooth 4.0
Compatibilidad del sistema	iOS 8.3 o posterior / Android 4.3 o posterior
Pantalla	LED de estado (rojo, amarillo, verde intermitente)
Indicación de batería baja	LED rojo intermitente
Indicación de búsqueda de conexión	LED amarillo intermitente
Indicación de conexión establecida	LED verde intermitente
Función de congelación de medición	Presione el botón para congelar el valor mostrado; presione de nuevo para reanudar la medición en directo
Ámbitos de uso	Medición de temperatura, presión, humedad, velocidad del aire según el modelo (510i, 549i, 805i, 405i, 605i)
Mantenimiento	Limpiar con un paño suave; no usar disolventes; proteger el sensor de productos químicos volátiles
Seguridad - Campo magnético	Mantener una distancia de al menos 10 cm entre el dispositivo y los marcapasos
Seguridad - Láser	No mirar el rayo láser (clase 2) - aplicable al modelo 805i
Seguridad - Fluidos refrigerantes	Usar solo por personal calificado; usar gafas y guantes de protección; respetar la presión máxima de 60 bar
Sensor de humedad	No exponer a humedad saturada prolongada (evitar >80% HR a ≤30°C >12h o >60% HR a >30°C >12h)
Sensor de caudal de aire	No tocar el sensor; mantener limpio; cerrar la tapa después de usar
Encendido/apagado	Presión breve para encender; presión prolongada para apagar
Aplicación móvil	App Testo Smart Probes disponible en App Store y Google Play
Certificaciones de radio	Parte 15C FCC y RSS-210 Industry Canada; uso sujeto a regulaciones nacionales
Piezas de repuesto y reparabilidad	No especificado; contactar al servicio posventa de Testo

Preguntas frecuentes - 184 Testo

¿Cómo encender el Testo 184?

Retire la película del compartimento de las pilas, luego presione brevemente el botón. El LED parpadea en amarillo indicando la búsqueda de conexión Bluetooth.

¿Cómo apagar el dispositivo?

Presione prolongadamente el botón hasta que el LED se apague.

¿Qué significa un LED rojo intermitente?

Un LED rojo intermitente indica un nivel bajo de pilas. Reemplace las pilas rápidamente.

¿Por qué el LED permanece amarillo intermitente?

El LED amarillo intermitente significa que el dispositivo está encendido pero aún no ha establecido conexión Bluetooth con la aplicación. Verifique que el Bluetooth de su terminal esté activado y que la app Testo Smart Probes esté abierta.

¿Cómo congelar un valor de medición?

Presione brevemente el botón mientras se muestra la medición. El valor se congela. Presione de nuevo para reanudar la visualización en directo.

¿Puedo usar el Testo 184 sin la aplicación?

No, las Smart Probes funcionan solo en combinación con un terminal móvil y la aplicación Testo Smart Probes. Sin la aplicación, el dispositivo no puede mostrar las mediciones.

¿Qué tipos de mediciones puedo realizar con el Testo 184?

El Testo 184 es una sonda inteligente capaz de medir temperatura, presión, humedad o velocidad del aire según el modelo específico (510i, 549i, 805i, 405i, 605i).

¿Cómo limpiar el sensor del Testo 184?

Use un paño suave y seco. Evite cualquier disolvente o producto químico. Para el modelo con sensor de caudal (405i), cierre la tapa después de usar y no toque el sensor.

¿Hay precauciones de seguridad que se deben respetar?

Sí: mantenga el dispositivo a más de 10 cm de los marcapasos debido al campo magnético; no mire el láser (modelo 805i); para las mediciones de presión, use guantes y gafas de protección y respete la presión máxima de 60 bar.

¿Dónde encontrar el manual de uso completo?

El manual completo está disponible para descargar en www.testo.com/smartprobesmanuals.html.

MANUAL DE USUARIO 184 Testo

Instrucciones para la puesta en marcha es

Todos los Smart Probes funcionan únicamente en combinación con un dispositivo móvil y la aplicación testo Smart Probes.

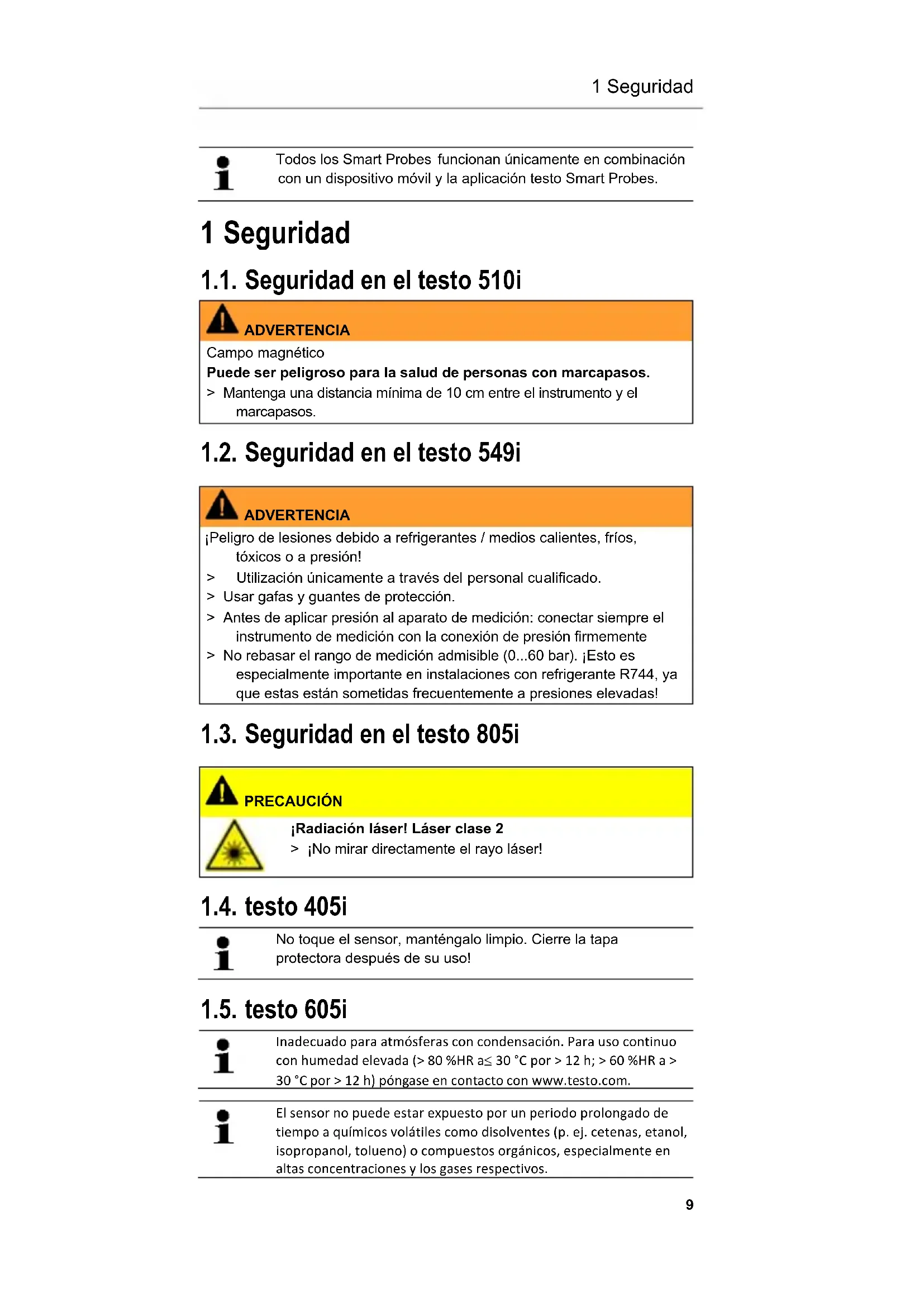

1 Seguridad

1.1. Seguridad en el testo 510i

ADVERTENCIA

Campo magnético

Puede ser peligroso para la salud de personas con marcapasos.

Mantenga una distancia mínima de 10 cm entre el instrumento y el marcapasos.

1.2. Seguridad en el testo 549i

ADVERTENCIA

¡Peligro de lesiones debido a refrigerantes / medios calientes, fríos, tóxicos o a presión!

Utilización únicamente a través del personal cualificado.
Usar gafas y guantes de protección.
Antes de aplicar presión al aparato de medición: conectar siempre el instrumento de medición con la conexión de presión firmemente
No rebasar el rango de medición admisible (0...60 bar). ¡Esto es especialmente importante en instalaciones con refrigerante R744, ya que estas están sometidas frecuentemente a presiones elevadas!

1.3. Seguridad en el testo 805i

PRECAUCIÓN

¡Radiación láser! Láser clase 2

¡No mirar directamente el rayo láser!

1.4. testo 405i

No toque el sensor, manténgalo limpio. Cierre la tapa protectora después de su uso!

1.5. testo 605i

Inadecuado para atmósferas con condensación. Para uso continuo con humedad elevada (> 80 %HR a ≤ 30 °C por > 12 h; > 60 %HR a > 30 °C por > 12 h) póngase en contacto con www.testo.com.

El sensor no puede estar expuesto por un periodo prolongado de tiempo a químicos volátiles como disolventes (p. ej. cetenas, etanol, isopropanol, tolueno) o compuestos orgánicos, especialmente en altas concentraciones y los gases respectivos.

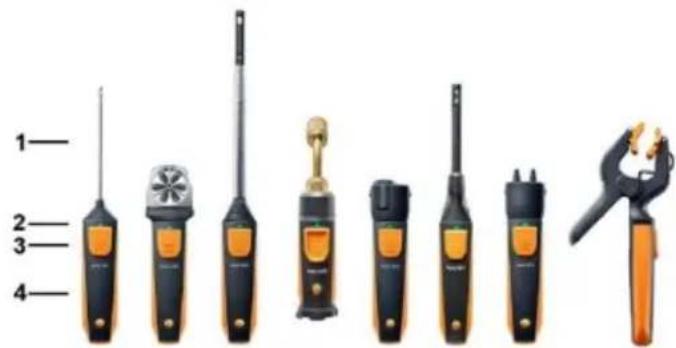

2 Resumen

1 2 3 4

1	Unidad de medición	3	Tecla
2	LED 4		Compartimiento de las pilas (parte posterior)

3 Encender/apagar

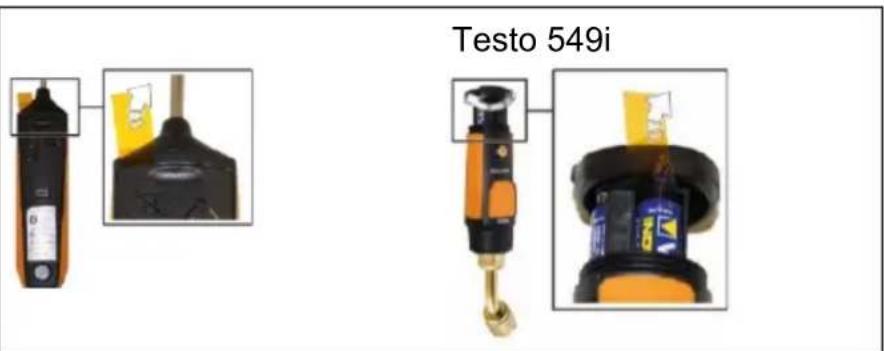

3.1. Encender

Testo 549i

1. Retire la lámina del compartimiento de las pilas.
2. Pulse la tecla.

- Los Smart Probes se encienden.

3.2. Apagar

1. Pulse la tecla por un largo tiempo.
2. Los Smart Probes se apagan.

4 Módulo Bluetooth®

Establecer una conexión Bluetooth®

i

Para poder conectarse a través del Bluetooth, necesita una tableta o un teléfono inteligente en el que ya ha instalado la aplicación de Testo Smart Probes.Encontrará esta aplicación en la AppStore para los dispositivos iOS o en Play Store para los dispositivos Android.Compatibilidad:• Requiere iOS 8.3 o superior / Android 4.3 o superior• Requiere Bluetooth 4.0

Autorización Bluetooth®

i

El uso del módulo de radio está sujeto a las regulaciones y a la determinación del país de uso y el módulo solo puede utilizarse en los países para los que hay una certificación de país.El usuario y el propietario se comprometen a cumplir con estas regulaciones y requisitos de uso y reconocen que la posterior comercialización, exportación, importación, etc., sobre todo en países donde no hay autorización para la transmisión por radio, es responsabilidad suya.

5 Estado LED

Estado LED Significado
Parpadea en rojo	Estado de la batería bajo
Parpadeo en amarillo	Smart Probe está encendido.Smart Probe está buscando pero no está conectado.
Parpadeo en verde	Smart Probe está encendido.Bluetooth está conectado.

6 Transmitir valor medido

√ Los Smart Probes están encendidos y conectados con su dispositivo móvil por Bluetooth.

1. Los valores medidos de los Smart Probes se visualizan automáticamente en la indicación estándar.
2. Pulse la tecla.
3. Se retiene el valor medido presente en el momento.
4. Pulse la tecla nuevamente.
5. El dispositivo muestra nuevamente los valores medidos actuales.

Este manual de puesta en marcha contiene información básica para el manejo del instrumento.

Para más información y un mejor manejo del instrumento lea por favor el manual de instrucciones en:
