184 - Strumenti di misura Testo - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smart Probe (sonda intelligente) compatibile con l'applicazione Testo Smart Probes
Alimentazione	2 pile AAA (1,5 V)
Connettività	Bluetooth 4.0
Compatibilità di sistema	iOS 8.3 o successivo / Android 4.3 o successivo
Display	LED di stato (rosso, giallo, verde lampeggiante)
Indicazione batteria scarsa	LED rosso lampeggiante
Indicazione ricerca connessione	LED giallo lampeggiante
Indicazione connessione stabilita	LED verde lampeggiante
Funzione di blocco della misurazione	Premere il tasto per bloccare il valore visualizzato; un'altra pressione per riprendere la misurazione in tempo reale
Campi di utilizzo	Misurazione di temperatura, pressione, umidità, velocità dell'aria a seconda del modello (510i, 549i, 805i, 405i, 605i)
Manutenzione	Pulire con un panno morbido; non utilizzare solventi; proteggere il sensore da prodotti chimici volatili
Sicurezza - Campo magnetico	Mantenere una distanza di almeno 10 cm tra il dispositivo e i pacemaker
Sicurezza - Laser	Non guardare il raggio laser (classe 2) - applicabile al modello 805i
Sicurezza - Fluidi refrigeranti	Utilizzare solo da personale qualificato; indossare occhiali e guanti di protezione; rispettare la pressione massima di 60 bar
Sensore di umidità	Non esporre a umidità satura prolungata (evitare >80% UR a ≤30°C >12h o >60% UR a >30°C >12h)
Sensore di portata d'aria	Non toccare il sensore; mantenerlo pulito; richiudere il cappuccio dopo l'uso
Accensione/spegnimento	Premere brevemente per avviare; premere a lungo per spegnere
Applicazione mobile	App Testo Smart Probes disponibile su App Store e Google Play
Certificazioni radio	Parte 15C FCC e RSS-210 Industry Canada; utilizzo soggetto alle normative nazionali
Parti di ricambio e riparabilità	Non specificato; contattare il servizio post-vendita Testo

Domande frequenti - 184 Testo

Come avviare il Testo 184?

Rimuovere la pellicola dal vano batterie, quindi premere brevemente il tasto. Il LED lampeggia in giallo indicando la ricerca della connessione Bluetooth.

Come spegnere il dispositivo?

Premere a lungo il tasto finché il LED non si spegne.

Cosa significa un LED rosso lampeggiante?

Un LED rosso lampeggiante indica un livello basso delle batterie. Sostituire le batterie rapidamente.

Perché il LED rimane giallo lampeggiante?

Il LED giallo lampeggiante significa che il dispositivo è acceso ma non ha ancora stabilito una connessione Bluetooth con l'applicazione. Verificare che il Bluetooth del terminale sia attivato e che l'app Testo Smart Probes sia aperta.

Come bloccare un valore di misurazione?

Premere brevemente il tasto mentre la misurazione viene visualizzata. Il valore viene bloccato. Premere di nuovo per riprendere la visualizzazione in tempo reale.

Posso utilizzare il Testo 184 senza l'applicazione?

No, le Smart Probe funzionano solo in combinazione con un terminale mobile e l'applicazione Testo Smart Probes. Senza l'applicazione, il dispositivo non può visualizzare le misurazioni.

Quali tipi di misurazioni posso effettuare con il Testo 184?

Il Testo 184 è una sonda intelligente in grado di misurare temperatura, pressione, umidità o velocità dell'aria a seconda del modello specifico (510i, 549i, 805i, 405i, 605i).

Come pulire il sensore del Testo 184?

Utilizzare un panno morbido e asciutto. Evitare solventi o prodotti chimici. Per il modello con sensore di portata (405i), richiudere il cappuccio dopo l'uso e non toccare il sensore.

Ci sono precauzioni di sicurezza da rispettare?

Sì: tenere il dispositivo ad almeno 10 cm dai pacemaker a causa del campo magnetico; non guardare il laser (modello 805i); per le misurazioni di pressione, indossare guanti e occhiali di protezione e rispettare la pressione massima di 60 bar.

Dove trovare il manuale d'uso completo?

Il manuale completo è disponibile per il download su www.testo.com/smartprobesmanuals.html.

MANUALE UTENTE 184 Testo

Istruzioni per la messa funzione it

Tutti gli strumenti Smart Probes funzionano solo in combinazione con un terminale mobile e l'app Smart Probes di testo.

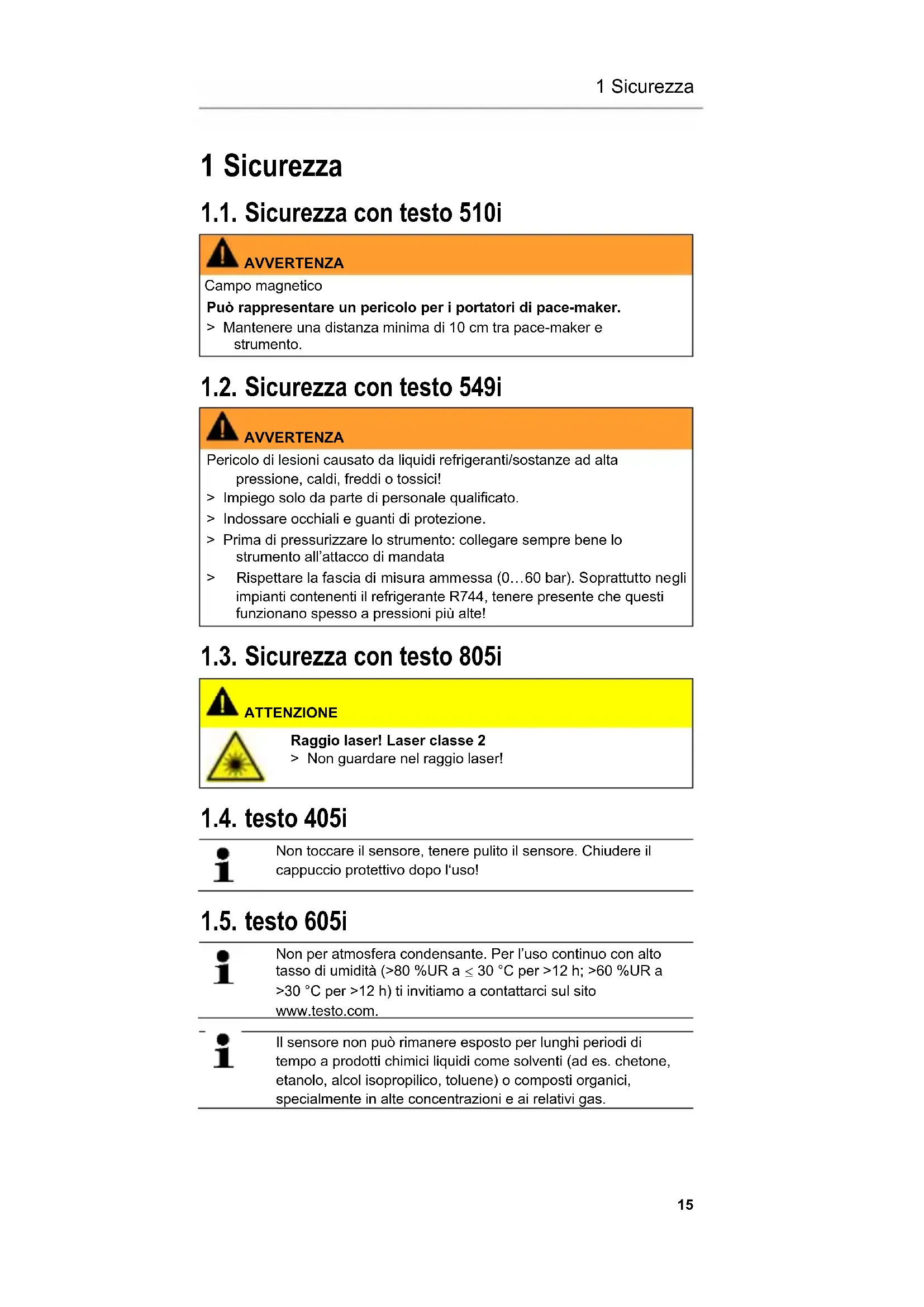

1 Sicurezza

1.1. Sicurezza con testo 510i

AVVERTENZA

Campo magnetico

Può rappresentare un pericolo per i portatori di pace-maker.

Mantenere una distanza minima di 10 cm tra pace-maker e strumento.

1.2. Sicurezza con testo 549i

AVVERTENZA

Pericolo di lesioni causato da liquidi refrigeranti/sostanze ad alta pressione, caldi, freddi o tossici!

Impiego solo da parte di personale qualificato.
Indossare occhiali e guanti di protezione.
Prima di pressurizzare lo strumento: collegare sempre bene lo strumento all'attacco di mandata
Rispettare la fascia di misura ammessa (0...60 bar). Soprattutto negli impianti contenenti il refrigerante R744, tenere presente che questi funzionano spesso a pressioni più alte!

1.3. Sicurezza con testo 805i

ATTENZIONE

Raggio laser! Laser classe 2

Non guardare nel raggio laser!

1.4. testo 405i

Non toccare il sensore, tenere pulito il sensore. Chiudere il cappuccio protettivo dopo l'uso!

1.5. testo 605i

Non per atmosfera condensante. Per l'uso continuo con alto tasso di umidità (>80 %UR a ≤ 30 °C per >12 h; >60 %UR a >30 °C per >12 h) ti invitiamo a contattarci sul sito www.testo.com.

Il sensore non può rimanere esposto per lunghi periodi di tempo a prodotti chimici liquidi come solventi (ad es. chetone, etanolo, alcol isopropilico, toluene) o composti organici, specialmente in alte concentrazioni e ai relativi gas.

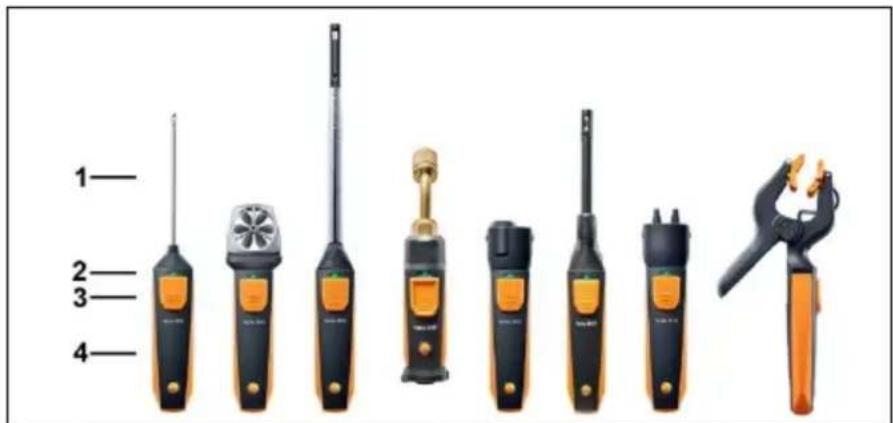

2 Panoramica

1 2 3 4

1	Unità di misura	3	Tasto
2	LED	4	Vano batterie (sul retro)

3 Accensione/Spegnimento

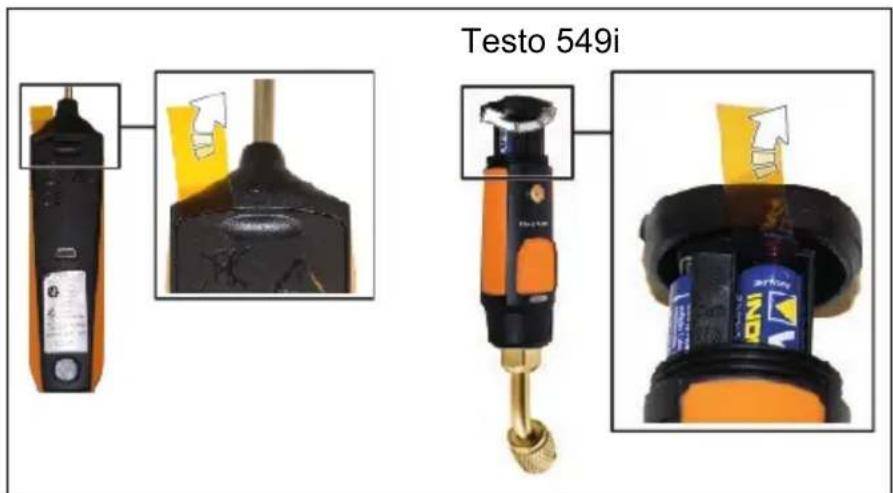

3.1. Accensione

Testo 549i

1. Rimuovere la pellicola di protezione dal vano batterie.
2. Premere il tasto.

- Gli strumenti Smart Probes si accendono.

3.2. Spegnimento

1. Premere a lungo il tasto.

- Gli strumenti Smart Probes si spengono.

4 Modulo Bluetooth®

Stabilire una connessione Bluetooth®

Per poter stabilire una connessione via Bluetooth è necessario un tablet o uno smartphone sui quali sia già stata installata l'app testo Smart Probes.

L'app può essere scaricata dallo store del vostro dispositivo (AppStore o Play Store).

Compatibilità:

• Richiede iOS 7.1 o superiore / Android 4.3 o superiore
  • Richiede Bluetooth 4.0

Omologazione Bluetooth®

L'uso del modulo radio, che è soggetto alle regole e alle leggi vigenti nel paese di utilizzo, è consentito esclusivamente nei paesi per i quali esiste un'approvazione nazionale.

L'utente e ciascun proprietario si impegnano a rispettare queste regole e condizioni di utilizzo, prendendo atto del fatto che la rivendita, l'esportazione, importazione, ecc., in particolare nei paesi sprovvisti di un'approvazione nazionale, ricadono sotto la loro responsabilità..

5 Stato del LED

Stato del LED Significato
Rosso intermittente	Batteria scarica
Giallo intermittente	Lo strumento Smart Probe è acceso.Smart Probe sta cercando, ma non è ancora collegato.
Verde intermittente	Lo strumento Smart Probe è acceso.Bluetooth è collegato.

6 Trasferimento dei valori di misura

√ Gli strumenti Smart Probes sono accesi e collegati via Bluetooth con il loro terminale mobile.

1. I valori misurati dagli strumenti Smart Probe vengono automaticamente visualizzati sul display standard.

2. Premere il tasto.

3. Il valore attualmente disponibile viene "congelato".

4. Premere di nuovo il tasto.
5. Lo strumento visualizza di nuovo il valore momentaneamente misurato.

Le presenti istruzioni di messa in funzione descrivono le operazioni di base con il prodotto.

Per un uso sicuro del prodotto e informazioni più dettagliate si prega di consultare il manuale di istruzioni all'indirizzo:
