755 - Strumenti di misura Testo - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Controllore di corrente/tensione (pinza amperometrica)
Modello	Testo 755 (755-1 o 755-2)
Funzioni principali	Misura di tensione AC/DC (6-600 V per 755-1, 6-1000 V per 755-2), misura di corrente AC fino a 200 A, controllo di continuità (0-30 Ω), controllo di resistenza (30 Ω-100 kΩ), rilevamento di fase unipolare (755-2), ordine delle fasi (755-2)
Campo di tensione	6 … 600 V AC/DC (755-1); 6 … 1000 V AC/DC (755-2)
Campo di corrente	0 … 200 A AC
Risoluzione	Tensione: 0,1 V; corrente: 0,1 A
Categoria di misura (tensione)	CAT III 1000 V / CAT IV 600 V
Categoria di misura (corrente)	CAT III 600 V / CAT IV 300 V
Grado di protezione	IP64
Alimentazione	2 pile AAA (1,5 V, IEC LR03)
Autonomia delle pile	Più di 10 000 misure (durata < 5 s)
Display	LCD con retroilluminazione, indicatori AC/DC/HOLD, batteria, sovraccarico
Dimensioni (A x L x P)	199 x 62 x 40 mm
Peso	320 g
Temperatura di esercizio	da -10 °C a +50 °C
Umidità max.	75 % UR
Altitudine max.	2000 m
Sicurezza	Conforme EN 61243-3, DIN VDE 0682-401, DIN EN 61010-1; omologazioni TÜV GS, CE, CSA
Garanzia	2 anni (condizioni su www.testo.com/warranty)
Manutenzione	Pulizia con panno umido e detergente neutro; non utilizzare solventi; sostituire le pile se appare il simbolo della batteria
Riparabilità	Sostituzione delle pile da parte dell'utente; altre riparazioni tramite il servizio clienti Testo
Accessori inclusi	Punte di controllo rimovibili, cavi, tappi/puntali allargatori, pile

Domande frequenti - 755 Testo

Come accendere l'apparecchio?

L'apparecchio si accende automaticamente quando viene rilevata una tensione superiore a 6 V sulle punte di controllo, oppure premendo un tasto (HOLD o retroilluminazione).

Come misurare una tensione continua o alternata?

Collegare le due punte di controllo all'oggetto da testare. L'apparecchio identifica automaticamente il tipo di tensione (AC/DC) e visualizza il valore. Per la tensione continua, viene indicata la polarità.

Come misurare una corrente?

Assicurarsi che non sia presente tensione sulle punte. Inserire il conduttore nella pinza fino alla zona del sensore. Il display mostra il valore in ampere AC.

Come testare la continuità di un circuito?

Spegnere il circuito e verificare l'assenza di tensione. Collegare le punte di controllo. Un segnale acustico suona per una resistenza inferiore a circa 30 Ω.

Come rilevare una fase con il modello 755-2?

Collegare una sola punta di controllo al conduttore da testare. Se il conduttore è una fase (tensione >90 V AC), si accende il simbolo di avvertimento e suona un segnale acustico.

Come verificare l'ordine delle fasi su un sistema trifase?

Collegare la punta L1 (-) alla fase presunta L1 e la punta L2 (+) a L2. Il display indica "L" (senso sinistro) o "R" (senso destro). Ripetere invertendo le punte per confermare.

Quando è necessario sostituire le pile?

Sostituire le pile non appena appare il simbolo della batteria sullo schermo. Utilizzare due pile AAA (1,5 V, IEC LR03) rispettando la polarità.

Come pulire l'apparecchio?

Scollegare l'apparecchio da qualsiasi circuito. Pulire con un panno umido e un po' di detergente neutro. Non utilizzare mai solventi o prodotti corrosivi. Lasciare asciugare completamente prima di riutilizzarlo.

Quali precauzioni di sicurezza osservare?

Utilizzare l'apparecchio solo nelle categorie di sovratensione specificate (CAT III/IV). Non utilizzarlo in ambienti esplosivi o sotto la pioggia. Afferrare l'apparecchio per le maniglie previste e non nascondere il display.

Come spegnere l'apparecchio?

Lo spegnimento è automatico dopo 10 secondi senza rilevamento di tensione, corrente o continuità. Per lo spegnimento manuale, tenere premuto il tasto HOLD per più di 2 secondi.

MANUALE UTENTE 755 Testo

Misuratore di corrente e tensione Istruzioni per l'uso [it]

Istruzioni per l'uso [it] 42

2 Leggere prima dell'uso!...... 52

3 Avvertenze di sicurezza 52

4 Uso regolamentare 53

5 Dati tecnici.... 53

6 Panoramica 56

6.1. Elementi di visualizzazione e di comando ..... 56

6.2. Legenda dei simboli....57

7 Usare lo strumento 58

7.1. Accendere lo strumento....58

7.2. Accendere/Spegnere l'illuminazione del punto di misura 58

7.3. Spegnere lo strumento 58

8 Misurare....58

8.1. Preparativi prima di misurare 58

8.2. Misurare la tensione .... 59

8.3. Controllo unipolare delle fasi (solo testo 755-2)....59

8.4. Misurare la corrente....59

8.5. Misurare la continuità / resistenza ..... 60

8.6. Direzione di rotazione delle fasi (solo testo 755-2)....60

9 Manutenzione e cura 61

9.2. Manutenzione 61

9.3. Stoccaggio 61

9.4. Pulizia 61

10 Tutelare l'ambiente 62

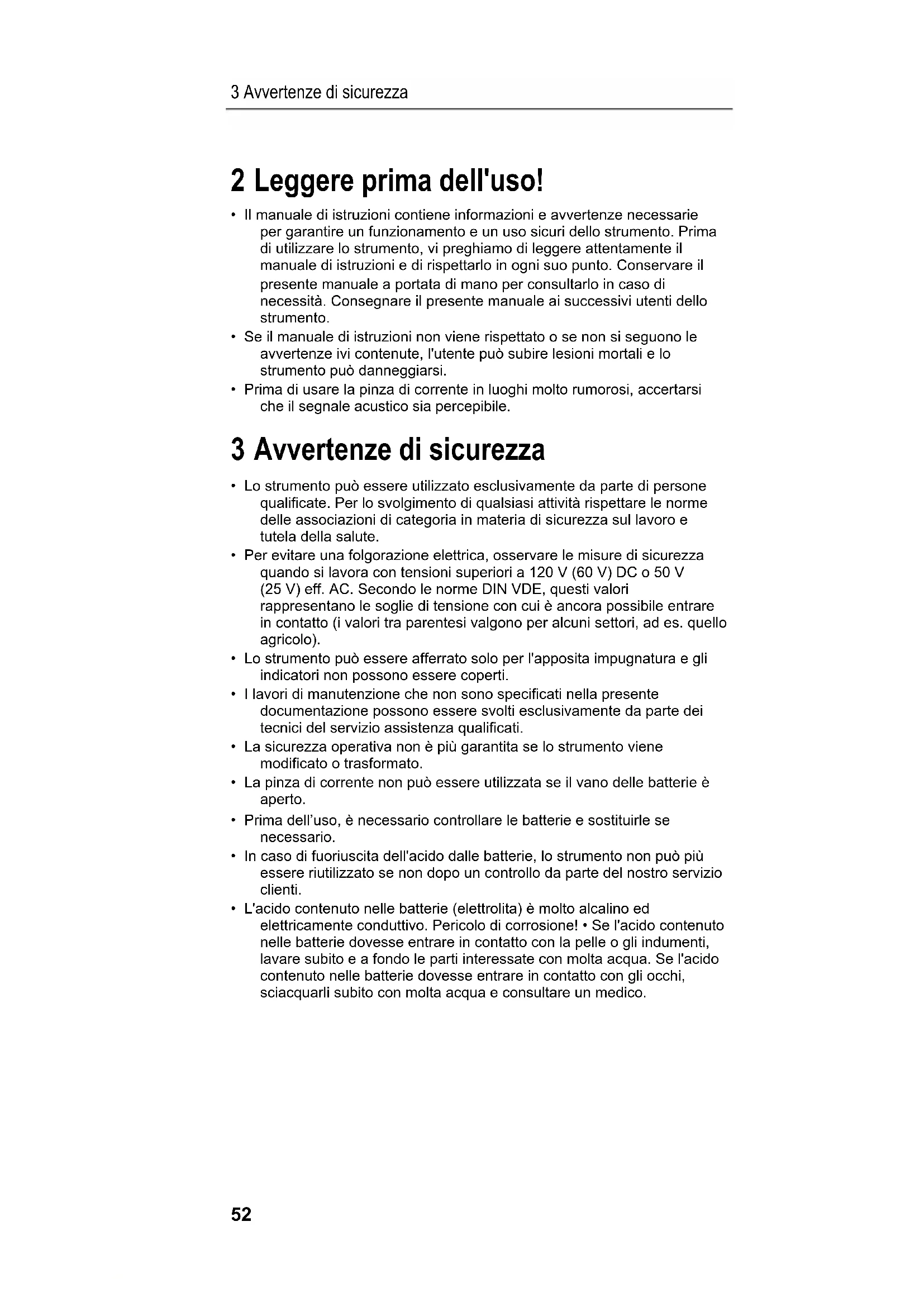

2 Leggere prima dell'uso!

• Il manuale di istruzioni contiene informazioni e avvertenze necessarie per garantire un funzionamento e un uso sicuri dello strumento. Prima di utilizzare lo strumento, vi preghiamo di leggere attentamente il manuale di istruzioni e di rispettarlo in ogni suo punto. Conservare il presente manuale a portata di mano per consultarlo in caso di necessità. Consegnare il presente manuale ai successivi utenti dello strumento.
• Se il manuale di istruzioni non viene rispettato o se non si seguono le avvertenze ivi contenute, l'utente può subire lesioni mortali e lo strumento può danneggiarsi.
• Prima di usare la pinza di corrente in luoghi molto rumorosi, accertarsi che il segnale acustico sia percepibile.

3 Avvertenze di sicurezza

• Lo strumento può essere utilizzato esclusivamente da parte di persone qualificate. Per lo svolgimento di qualsiasi attività rispettare le norme delle associazioni di categoria in materia di sicurezza sul lavoro e tutela della salute.
• Per evitare una folgorazione elettrica, osservare le misure di sicurezza quando si lavora con tensioni superiori a 120 V (60 V) DC o 50 V (25 V) eff. AC. Secondo le norme DIN VDE, questi valori rappresentano le soglie di tensione con cui è ancora possibile entrare in contatto (i valori tra parentesi valgono per alcuni settori, ad es. quello agricolo).
• Lo strumento può essere afferrato solo per l'apposita impugnatura e gli indicatori non possono essere coperti.
• I lavori di manutenzione che non sono specificati nella presente documentazione possono essere svolti esclusivamente da parte dei tecnici del servizio assistenza qualificati.
• La sicurezza operativa non è più garantita se lo strumento viene modificato o trasformato.
• La pinza di corrente non può essere utilizzata se il vano delle batterie è aperto.
• Prima dell'uso, è necessario controllare le batterie e sostituirle se necessario.
• In caso di fuoriuscita dell'acido dalle batterie, lo strumento non può più essere riutilizzato se non dopo un controllo da parte del nostro servizio clienti.
• L'acido contenuto nelle batterie (elettrolita) è molto alcalino ed elettricamente conduttivo. Pericolo di corrosione! • Se l'acido contenuto nelle batterie dovesse entrare in contatto con la pelle o gli indumenti, lavare subito e a fondo le parti interessate con molta acqua. Se l'acido contenuto nelle batterie dovesse entrare in contatto con gli occhi, sciacquarli subito con molta acqua e consultare un medico.

4 Uso regolamentare

Lo strumento può essere utilizzato esclusivamente nelle condizioni e per i lavori per i quali è stato costruito:

- misura della corrente, misura della tensione nella fascia di tensione alternata / continua di 6 ... 600 V (testo 755-1) e 6 ... 1000 V (testo 755-2), misura della continuità / misura della resistenza

- Utilizzare lo strumento esclusivamente nelle fasce di misura delle seguenti categorie di sovratensione:

- Misura della tensione: CAT IV 600V, CAT III 1000 V

- Misura della corrente: CAT IV 300V, CAT III 600 V

Lo strumento non può essere utilizzato per i seguenti lavori:

- In ambienti potenzialmente esplosivi: lo strumento non dispone di una protezione Ex!

- In caso di pioggia o precipitazioni: pericolo di folgorazione elettrica!

5 Dati tecnici

Misurare la tensione

I dati si riferiscono a una temperatura di +23 °C ± 5 °C con umidità relativa <80 %. Coefficiente di temperatura: 0,15 x precisione specificata per ciascun 1 °C (<18 °C e >28 °C).

Proprietà Valori
Fascia di tensione testo 755-1	: 6 ... 600 V AC/DCTesto 755-2: 6 ... 1000 V AC/DC
Risoluzione 0,1 V
Tolleranza 6 ... 49,9 V: ± (1,5	% del valore visualizzato+ 5 digit)50 ... 600 V / 1000 V: ± (1,5 % del valorevisualizzato + 3 digit)
Gamma di frequenza Tensione continua, 14 Hz – 400 Hz
Segnaleacustico	≥ 50 V AC, ≥ 120 V DC
Rilevamento tensione Automatico
Rilevamento polarità Automatico
Rilevamento fascia Automatico
Carico interno Circa 3,5 W a 1000 V
Corrente Is < 3,5 mA a 1000 V
Tempo di funzionamento 30 s
Tempo di ripristino 240 s
Accensione automatica > 6 V
Memoria interna (HOLD) testo 755-1: 6 ... 600 V AC/DCTesto 755-2: 6 ... 1000 V AC/DC
Indicatore di sovraccarico	testo 755-1: > = 630 V AC/DC, sul displayLCD compare OLtesto 755-2: > = 1050 V AC/DC, sul displayLCD compare OL

Controllo unipolare delle fasi (solo testo 755-2)

Proprietà Valori
Fascia di tensione >90	... 690 V ± 10 % tensione alternata verso terra
Gamma di frequenza 50/60 Hz
Segnale acustico	Sì
Indicatori LED Simbolo di pericolo

Direzione di rotazione (solo testo 755-2)

Proprietà Valori
Fascia di tensione 100	... 400 V ± 10 % fase verso terra/neutro
Gamma di frequenza 50/60 Hz
Display LCD	L e R

Controllo della corrente

Proprietà Valori
Fascia di tensione max.	200 A AC
Gamma di frequenza 40 ... 70 Hz
Risoluzione 0,1 A ± (3 % del valore visualizzato + 3 digit)
Accensione automatica	> 10 A
Indicatore di sovraccarico	> = 220 A, sul display LCD compare OL
Categoria di misura CAT III 600 V / CAT IV 300 V

Misura della continuità

Proprietà Valori
Fascia 0 ... 30 Ω
Tolleranze ± (1 % del valore visualizzato + 5 digit)
Corrente di prova < 5 μA
Segnale acustico Sì
Protezione contro le sovratensioni	1000 V tensione alternata / continua
Accensione automatica	< 100 kΩ

Misura della resistenza

Proprietà Valori
Fascia	30 Ω ... 100 kΩ
Tolleranze ± (1 % del valore visualizzato + 5 digit)
Corrente di prova < 5 μA
Protezione contro le sovratensioni	1000 V tensione alternata / continua
Accensione automatica	< 100 kΩ

Dati tecnici generici

Proprietà Valori
Temperatura d'esercizio	Da -10°C a 50°C
Temperatura di stoccaggio	Da -15°C a 60°C
Umidità Max. 75 % Urel
Altitudine d'impiego Sino a 2000 m s.l.m.
Grado di intasamento 2
Classe di protezione IP	64
Alimentazione elettrica	2 x 1,5 V (AAA / IEC LR03)
Consumo elettrico 60 mA circa
Autonomia batterie Oltre	10.000 misure (< 5 s l'una)
Dimensioni (H x L x P)	199 x 62 x 40 mm circa
Peso 320 g circa
Norme di sicurezza EN	61243-3:2011, DIN VDE 0682-401:2011,DIN EN 61010-1:2011
Omologazioni TÜV GS	CE, CSA
Garanzia Durata: 2 anniPer le condizioni di garanzia consultare la pagina web www.testo.com/warranty

6 Panoramica

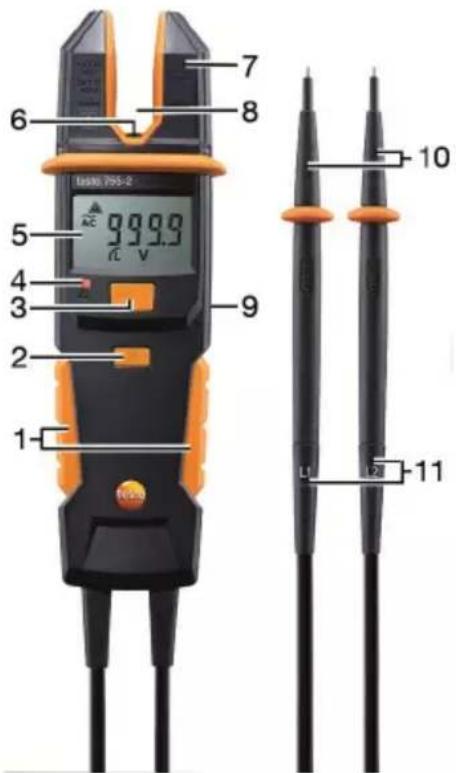

6.1. Elementi di visualizzazione e di comando

T-600 755-2 7 8 6 5 9 4 3 2 1 AC V 10 11

1 Impugnatura
2 Accensione dell'illuminazione del punto di misura e dell'illuminazione del display LCD
3 HOLD (per congelare il valore di misura)
4 LED soglia della tensione di sicurezza superata
5 Display LCD

Simbolo Significato
AC È presente una	tensione alternata
DC È presente una	tensione continua
HOLD Il valore di misura viene congelato
V Tensione in V
A Corrente in A
A	Soglia della tensione di sicurezza superata (> 50 V tensione alternata / > 120 V tensione continua)Controllo unipolare delle fasi (solo testo 755-2): fase rilevata
Ω, kΩ	Resistenza in Ohm o in Kilo-Ohm
•••	Continuità
L, R	Direzione di rotazione delle fasi sinistra o destra

Simbolo Significato

Batteria (carica / scarica)

6 Illuminazione del punto di misura, LED bianco
7 Pinza di corrente per conduttori con diametro sino a 12,9 mm (0,5")
8 Zona dei sensori che misurano la corrente
9 Sul retro: vano batterie e supporto per i puntali di prova
10 Puntali di prova, sostituibili (connettore, attenzione alla corretta polarità: vedere i simboli stampati sui puntali di prova e sulle prese!)
11 Cavi con contatti per i puntali di prova

6.2. Legenda dei simboli

Simbolo Significato

Attenzione! Simbolo che richiama l'attenzione su un punto pericoloso: rispettare il manuale di istruzioni

Attenzione! Tensione pericolosa, pericolo di folgorazione elettrica

Isolamento continuo doppio o rinforzato secondo la categoria II della norma DIN EN 61140

Strumento idoneo per lavori su componenti sotto tensione

Simbolo di conformità che conferma il rispetto delle direttive UE in vigore: direttiva EMC (2014/30/UE) con la norma EN 61326-1, direttiva Bassa tensione (2014/35/UE) con la norma EN 61010-1

Risponde alle norme australiane vigenti

Lo strumento soddisfa i requisiti della direttiva WEEE (2012/19/UE)

7 Usare lo strumento

7.1. Accendere lo strumento

Collegare i due puntali di prova o premere un tasto qualsiasi.
- Lo strumento è acceso, il display LCD visualizza la scritta ---.

7.2. Accendere/Spegnere l'illuminazione del punto di misura

Per accendere / spegnere: premere brevemente il tasto. Dopo 2 minuti, l'illuminazione del punto di misura si spegne automaticamente.

7.3. Spegnere lo strumento

Automatico

Se ai puntali di prova non è presente nessuna tensione o se non viene rilevata nessuna corrente né continuità, lo strumento si spegne automaticamente dopo 10 secondi.

Manuale

Per spegnere manualmente lo strumento: premere [HOLD] per >2 s.

8 Misurare

8.1. Preparativi prima di misurare

Prima di iniziare qualsiasi test, accertarsi che lo strumento si trovi in condizioni ineccepibili:

• Controllare ad esempio se il corpo è danneggiato o se l'acido delle batterie è fuoriuscito.
• Prima di utilizzare il misuratore di tensione, controllare sempre il suo funzionamento (vedere in basso).
• Prima e dopo ogni misura, accertarsi che lo strumento funzioni in modo corretto (ad esempio misurando una sorgente elettrica nota).
• Se non è possibile garantire la sicurezza dell'utente, lo strumento deve essere spento e protetto contro l'accensione involontaria.

Controllare il funzionamento dello strumento

Premere il tasto HOLD per circa 2 s.

- Lo strumento effettua un'autodiagnosi. Tutti i segmenti del display LCD, i LED degli indicatori, quelli dell'illuminazione del punto di misura e del display si accendono per circa 2 s.

Congelare il valore misurato

• Viene visualizzato un valore di misura: premere il tasto HOLD.
• Viene emesso un breve segnale acustico e il display LCD visualizza il valore di misura congelato.

  Per cancellare il valore congelato, premere nuovamente il tasto HOLD.

• Viene emesso un breve segnale acustico.

Il valore congelato viene automaticamente cancellato dopo che ai puntali di prova non è più presente nessuna tensione per circa 10 secondi. La cancellazione viene segnalata da un breve segnale acustico.

Lo strumento non è in grado di congelare tensioni inferiori a circa 6 V AC/DC: in questo caso sul display LCD compare la scritta ----.

Smontare / Montare i cappucci / adattatori per puntali

I cappucci di protezione e gli adattatori di ingrandimento possono essere montati / smontati in base alle esigenze.

Attenzione: l'uso del cappuccio di protezione può essere obbligatorio o prescritto dalle norme nazionali!

Cappucci di protezione: infilarli nei o sfilarli dai puntali di prova.
Adattatori di ingrandimento: avvitarli ai o svitarli dai puntali di prova.

8.2. Misurare la tensione

Collegare i due puntali di prova all'oggetto da misurare.

• A partire da una tensione di circa 6 V, lo strumento si accende automaticamente.
• La tensione viene visualizzata sul display LCD.
• In presenza di tensioni continue, viene visualizzata anche la polarità della tensione visualizzata in relazione al puntale del misuratore di tensione.
• Quando viene raggiunta o superata la soglia della tensione di sicurezza (50 V tensione alternata / 120 V tensione continua), lo strumento emette un segnale acustico, il LED rosso si accende e sul display LCD compare il simbolo.

8.3. Controllo unipolare delle fasi (solo testo 755-2)

Il controllo unipolare delle fasi è possibile con tensioni alternate a partire da circa 90 V.

Durante il controllo unipolare delle fasi per determinare i conduttori esterni è possibile pregiudicare la funzione di visualizzazione, ad esempio a causa dei dispositivi di protezione individuale isolanti o di altri tipi di isolamenti.

Il controllo unipolare delle fasi non è indicato per verificare l'assenza di tensione: per questa operazione è necessaria una misura bipolare della tensione.

Collegare un puntale del misuratore di tensione all'oggetto da misurare.
- Quando il conduttore misurato è una fase, sul display compare il simbolo ⚠️.

8.4. Misurare la corrente

Forti fonti di interferenza nelle vicinanze possono causare valori instabili ed errori di misura.

√ Ai puntali di prova non deve essere presente nessuna tensione, in modo che lo strumento possa passare nella modalità Misura della corrente.

Spingere la pinza dello strumento in modo che il cavo di corrente tocchi la zona dei sensori.
- Sul display LCD viene visualizzato il valore di misura.

8.5. Misurare la continuità / resistenza

√ Isolare il circuito elettrico / l'oggetto da misurare dall'alimentazione elettrica.
√ Effettuare una misura bipolare della tensione per confermare l'assenza di tensione nell'oggetto da misurare.

Collegare i due puntali di prova all'oggetto da misurare.
- In presenza di una continuità sino a circa 30 Ω viene emesso un segnale acustico, in presenza di una resistenza sino a circa 100 kΩ il segnale acustico rimane disattivato.
- Lo strumento si spegne automaticamente dopo 10 secondi se non viene rilevata nessuna continuità / resistenza. Non appena viene rilevata una continuità / resistenza, lo strumento si riaccende automaticamente.

8.6. Direzione di rotazione delle fasi (solo testo 755-2)

Il sistema di localizzazione della direzione di rotazione delle fasi è sostanzialmente sempre attivo: anche se sul display compaiono costantemente le lettere L o R, la direzione di rotazione delle fasi può essere misurata esclusivamente in un impianto trifase tra i conduttori esterni.

Lo strumento mostra la tensione tra due conduttori esterni.

1. Collegare il puntale L1 (-) alla presunta fase L1 e il puntale L2 (+) alla presunta fase L2.
2. Afferrare l'impugnatura completamente con le mani!

- Sul display compare la scritta R: direzione di rotazione "destra".

- Sul display compare la scritta L: direzione di rotazione "sinistra".

Controprova:

Ripetere la misura con i puntali di prova invertiti.
- Sul display deve essere visualizzato il risultato opposto.

9 Manutenzione e cura

Le batterie devono essere sostituite quando sul display LCD compare il simbolo della batteria.

1. Scollegare completamente lo strumento dall'oggetto da misurare.
2. Con l'aiuto di un cacciavite, allentare le due viti metalliche del vano batterie sino a quando è possibile rimuovere il coperchio del vano. Non svitare completamente le viti.
3. Prelevare le batterie scariche.
4. Inserire le nuove batterie del tipo AAA / IEC LR03 (1,5 V) rispettando la corretta polarità.
5. Chiudere di nuovo il coperchio del vano batterie e fissarlo con le viti.

9.2. Manutenzione

Se utilizzato conformemente al manuale di istruzioni, lo strumento non ha bisogno di una particolare manutenzione.

Se durante l'esercizio si verifica un malfunzionamento, la misura in corso deve immediatamente essere interrotta. Spedire lo strumento per un controllo al servizio assistenza Testo.

9.3. Stoccaggio

Conservare in locali asciutti.

Se si prevede di non utilizzare lo strumento per un lungo periodo di tempo: rimuovere le batterie per evitare un pericolo o un danno causato dalla fuoruscita dell'acido dalle batterie.

9.4. Pulizia

Prima di pulire lo strumento, allontanarlo da qualsiasi circuito di misura.

Strofinare lo strumento con un panno umido e un po' di detergente domestico delicato.

Non pulire assolutamente lo strumento con detergenti o solventi aggressivi! Una volta pulito, lo strumento non può essere riutilizzato sino a quando non si è completamente asciutto.

10 Tutelare l'ambiente

Smaltire le batterie difettose o usate in conformità con le disposizioni di legge vigenti.
Al termine del ciclo di vita dello strumento, smaltirlo nella raccolta differenziata per dispositivi elettrici/elettronici (secondo le norme vigenti) oppure restituirlo a Testo per lo smaltimento.

1 Inhoud
