Produkttyp	Smart Probe (intelligente Sonde) kompatibel mit der Testo Smart Probes App
Stromversorgung	2 AAA-Batterien (1,5 V)
Konnektivität	Bluetooth 4.0
Systemkompatibilität	iOS 8.3 oder höher / Android 4.3 oder höher
Anzeige	Status-LED (rot, gelb, grün blinkend)
Batteriestandsanzeige	rote blinkende LED
Verbindungssuche-Anzeige	gelb blinkende LED
Verbindungsbestätigung	grün blinkende LED
Momentanwert-Haltefunktion	Tastendruck zum Einfrieren des angezeigten Wertes; erneuter Tastendruck zur Fortsetzung der Echtzeitmessung
Anwendungsbereiche	Temperatur-, Druck-, Feuchte-, Luftgeschwindigkeitsmessung je nach Modell (510i, 549i, 805i, 405i, 605i)
Pflege	Mit einem weichen Tuch reinigen; keine Lösungsmittel verwenden; Sensor vor flüchtigen Chemikalien schützen
Sicherheit - Magnetfeld	Mindestens 10 cm Abstand zwischen Gerät und Herzschrittmachern einhalten
Sicherheit - Laser	Nicht in den Laserstrahl blicken (Klasse 2) - gilt für Modell 805i
Sicherheit - Kältemittel	Nur von qualifiziertem Personal verwenden; Schutzbrille und Handschuhe tragen; maximalen Druck von 60 bar beachten
Feuchtesensor	Nicht über längere Zeit gesättigter Feuchte aussetzen (vermeiden: >80% rF bei ≤30°C >12h oder >60% rF bei >30°C >12h)
Luftgeschwindigkeitssensor	Sensor nicht berühren; sauber halten; Kappe nach Gebrauch wieder verschließen
Ein-/Ausschalten	Kurzer Tastendruck zum Einschalten; langer Tastendruck zum Ausschalten
Mobile App	Testo Smart Probes App im App Store und bei Google Play
Funkzertifikate	FCC Teil 15C und RSS-210 Industry Canada; Nutzung unterliegt nationalen Vorschriften
Ersatzteile und Reparatur	Nicht spezifiziert; kontaktieren Sie den Testo Kundendienst

Häufig gestellte Fragen - 184 Testo

Wie starte ich den Testo 184?

Entfernen Sie die Folie aus dem Batteriefach, drücken Sie dann kurz die Taste. Die LED blinkt gelb und zeigt die Bluetooth-Suche an.

Wie schalte ich das Gerät aus?

Drücken Sie lange die Taste, bis die LED erlischt.

Was bedeutet eine blinkende rote LED?

Eine blinkende rote LED zeigt einen niedrigen Batteriestand an. Wechseln Sie die Batterien bald.

Warum blinkt die LED dauerhaft gelb?

Die blinkend gelbe LED bedeutet, dass das Gerät eingeschaltet ist, aber noch keine Bluetooth-Verbindung zur App hergestellt hat. Überprüfen Sie, ob Bluetooth Ihres Endgeräts aktiviert und die Testo Smart Probes App geöffnet ist.

Wie friere ich einen Messwert ein?

Drücken Sie kurz die Taste, während die Messung angezeigt wird. Der Wert wird eingefroren. Drücken Sie erneut, um die Echtzeitanzeige fortzusetzen.

Kann ich den Testo 184 ohne App verwenden?

Nein, die Smart Probes funktionieren nur in Kombination mit einem mobilen Endgerät und der Testo Smart Probes App. Ohne App kann das Gerät keine Messwerte anzeigen.

Welche Messungen kann ich mit dem Testo 184 durchführen?

Der Testo 184 ist eine intelligente Sonde, die je nach spezifischem Modell (510i, 549i, 805i, 405i, 605i) Temperatur, Druck, Feuchte oder Luftgeschwindigkeit messen kann.

Wie reinige ich den Sensor des Testo 184?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Lösungsmittel oder Chemikalien. Beim Modell mit Luftgeschwindigkeitssensor (405i) verschließen Sie nach Gebrauch die Kappe und berühren Sie den Sensor nicht.

Gibt es Sicherheitsvorkehrungen zu beachten?

Ja: halten Sie das Gerät aufgrund des Magnetfelds mindestens 10 cm von Herzschrittmachern entfernt; blicken Sie nicht in den Laser (Modell 805i); tragen Sie bei Druckmessungen Schutzhandschuhe und -brille und beachten Sie den maximalen Druck von 60 bar.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Handbuch steht als Download unter www.testo.com/smartprobesmanuals.html zur Verfügung.

BEDIENUNGSANLEITUNG 184 Testo

Inbetriebnahme-Anleitung de

Startup Instruction en

Alle Smart Probes funktionieren nur in Verbindung mit einem mobilen Endgerät und der App testo Smart Probes.

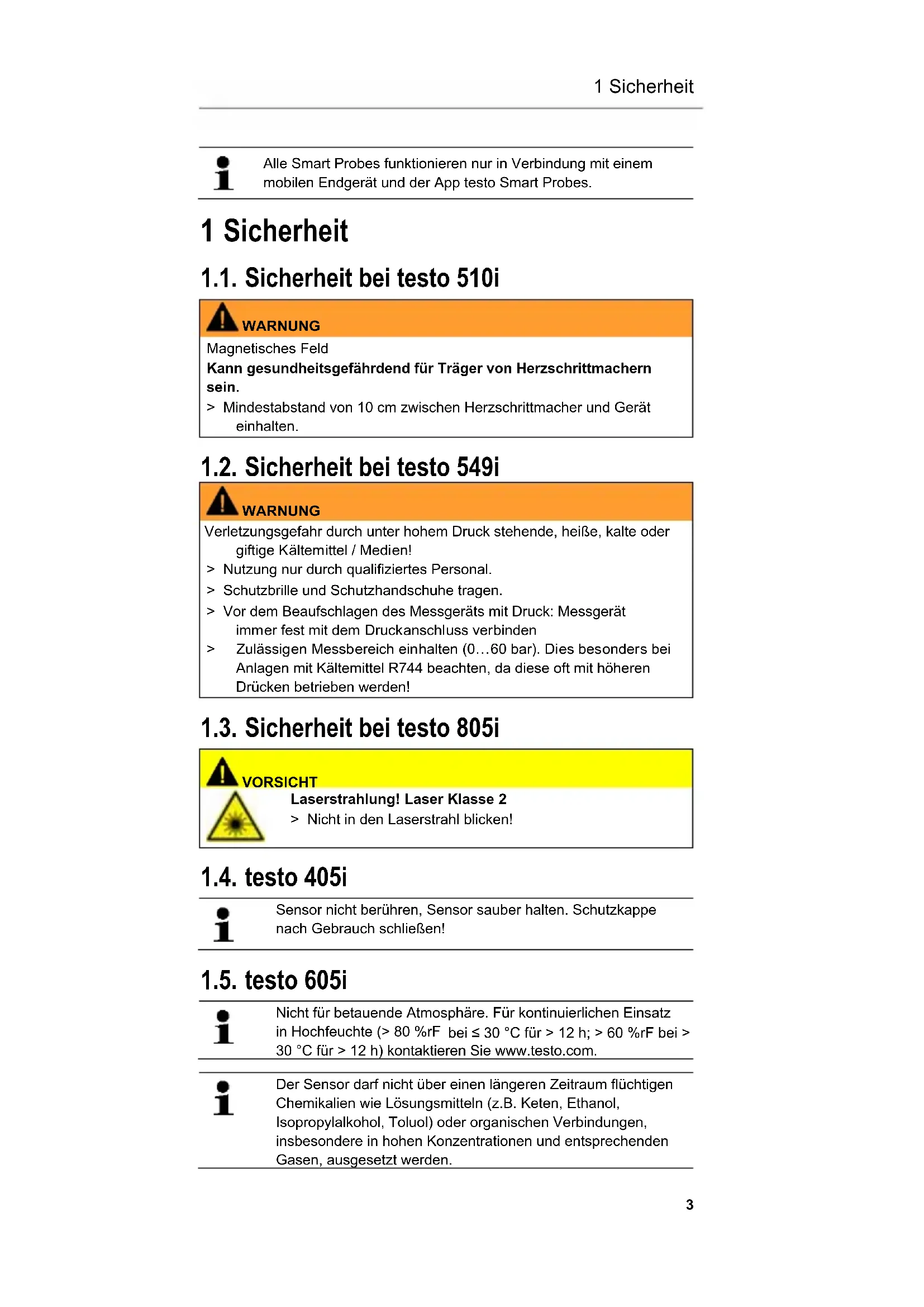

1 Sicherheit

1.1. Sicherheit bei testo 510i

WARNUNG

Magnetisches Feld

Kann gesundheitsgefährdend für Träger von Herzschrittmachern sein.

Mindestabstand von 10 cm zwischen Herzschrittmacher und Gerät einhalten.

1.2. Sicherheit bei testo 549i

WARNUNG

Verletzungsgefahr durch unter hohem Druck stehende, heiße, kalte oder giftige Kältemittel / Medien!

Nutzung nur durch qualifiziertes Personal.
Schutzbrille und Schutzhandschuhe tragen.
Vor dem Beaufschlagen des Messgeräts mit Druck: Messgerät immer fest mit dem Druckanschluss verbinden
Zulässigen Messbereich einhalten (0...60 bar). Dies besonders bei Anlagen mit Kältemittel R744 beachten, da diese oft mit höheren Drücken betrieben werden!

1.3. Sicherheit bei testo 805i

VORSICHT

Laserstrahlung! Laser Klasse 2

Nicht in den Laserstrahl blicken!

1.4. testo 405i

Sensor nicht berühren, Sensor sauber halten. Schutzkappe nach Gebrauch schließen!

1.5. testo 605i

Nicht für betauende Atmosphäre. Für kontinuierlichen Einsatz in Hochfeuchte (> 80 %rF bei ≤ 30 °C für > 12 h; > 60 %rF bei > 30 °C für > 12 h) kontaktieren Sie www.testo.com.

Der Sensor darf nicht über einen längeren Zeitraum flüchtigen Chemikalien wie Lösungsmitteln (z.B. Keten, Ethanol, Isopropylalkohol, Toluol) oder organischen Verbindungen, insbesondere in hohen Konzentrationen und entsprechenden Gasen, ausgesetzt werden.

2 Übersicht

1— 2— 3— 4— 1 Messeinheit 3 Taste 2 LED 4 Batteriefach (rückseitig)

3 Ein-/ausschalten

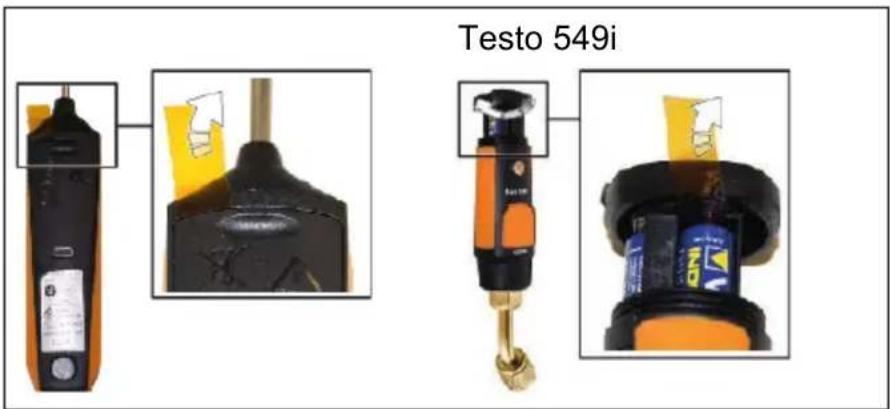

3.1. Einschalten

Testo 549i

1. Ziehen Sie die Folie aus dem Batterie-Fach.
2. Drücken Sie auf die Taste.

- Die Smart Probes schalten sich ein.

3.2. Ausschalten

1. Drücken Sie lang die Taste.

- Die Smart Probes schalten sich aus.

4 Bluetooth®-Modul

Bluetooth®-Verbindung herstellen

Um eine Verbindung via Bluetooth herstellen zu können benötigen Sie ein Tablet oder Smartphone auf dem Sie die Testo-App Smart Probes bereits installiert haben.

Die App erhalten Sie für iOS Geräte im AppStore oder für Android-Geräte im Play Store.

Kompatibilität:

• Erfordert iOS 8.3 oder neuer / Android 4.3 oder neuer
• erfordert Bluetooth 4.0

Bluetooth®-Zulassung

Die Verwendung des Funk-Moduls unterliegt den Regelungen und Bestimmung des jeweiligen Einsatzlandes und das Modul darf jeweils nur in den Ländern eingesetzt werden, für welches eine Länderzertifizierung vorliegt.

Der Benutzer und jeder Besitzer verpflichten sich zur Einhaltung

dieser Regelungen und Verwendungsvoraussetzungen und erkennen an, dass der weitere Vertrieb, Export, Import etc., insbesondere in Länder ohne Funk-Zulassung, in seiner Verantwortung liegt.

5 LED Status

LED Status	Bedeutung
Rot blinkend Niedriger Batteriestand
Gelb blinkend	Smart Probe ist eingeschaltet.Smart Probe sucht BT-Verbindung, ist aber nicht verbunden.
Grün blinkend	Smart Probe ist eingeschaltet.Bluetooth ist verbunden.

6 Messwert übertragen

√ Die Smart Probes sind eingeschaltet und per Bluetooth mit Ihrem mobilen Endgerät verbunden.

1. Die Messwerte der Smart Probe werden automatisch in der Standardanzeige dargestellt.

2. Drücken Sie die Taste.

3. Der aktuell vorliegende Messwert wird gehalten.

4. Drücken Sie die Taste erneut.
5. Das Gerät zeigt wieder die aktuellen Messwerte.

Diese Inbetriebnahme-Anleitung beschreibt die grundlegenden Bedienschritte.

Für den sicheren Umgang mit dem Produkt und für detaillierte Informationen beachten Sie bitte die Bedienungsanleitung unter: www.testo.com/download-center
