BEDIENUNGSANLEITUNG 176 H1 Testo

testo 176 · Datenlogger

Bedienungsanleitung

testo 176 · Data loggers

Instruction manual

2 Sicherheit und Umwelt......4

2.1. Zu diesem Dokument 4
2.2. Sicherheit gewährleisten ....5
2.3. Umwelt schützen 5

3 Leistungsbeschreibung ....6

3.1. Verwendung 6
3.2. Technische Daten....7

4 Erste Schritte ....15

4.1. Datenlogger entsichern 15
4.2. Datenlogger an PC anschließen....15

5 Anzeige- und Bedienelemente....17

5.1. Display....17
5.2. LED 19
5.3. Tastenfunktionen....20

6 Produkt verwenden 21

6.1. Fühler anschließen 21
6.2. Datenlogger programmieren....21

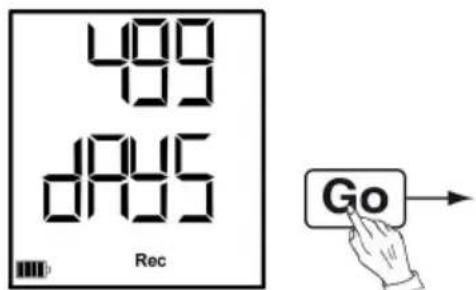

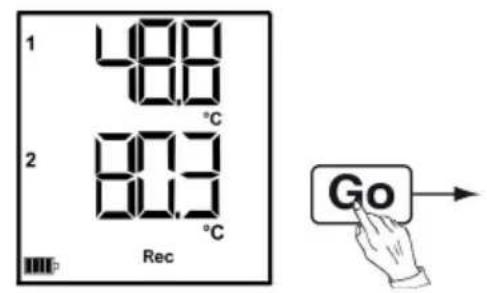

6.3. Menüübersicht....22
6.4. Wandhalterung montieren 25

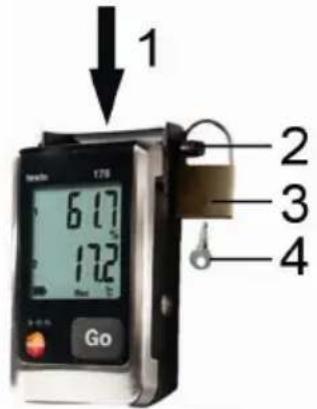

6.5. Datenlogger sichern ....25
6.6. Daten auslesen....26

7 Produkt instand halten....27

7.1. Batterie wechseln 27
7.2. Gerät reinigen....28

8 Tipps und Hilfe....29

8.1. Fragen und Antworten....29
8.2. Zubehör und Ersatzteile ....30

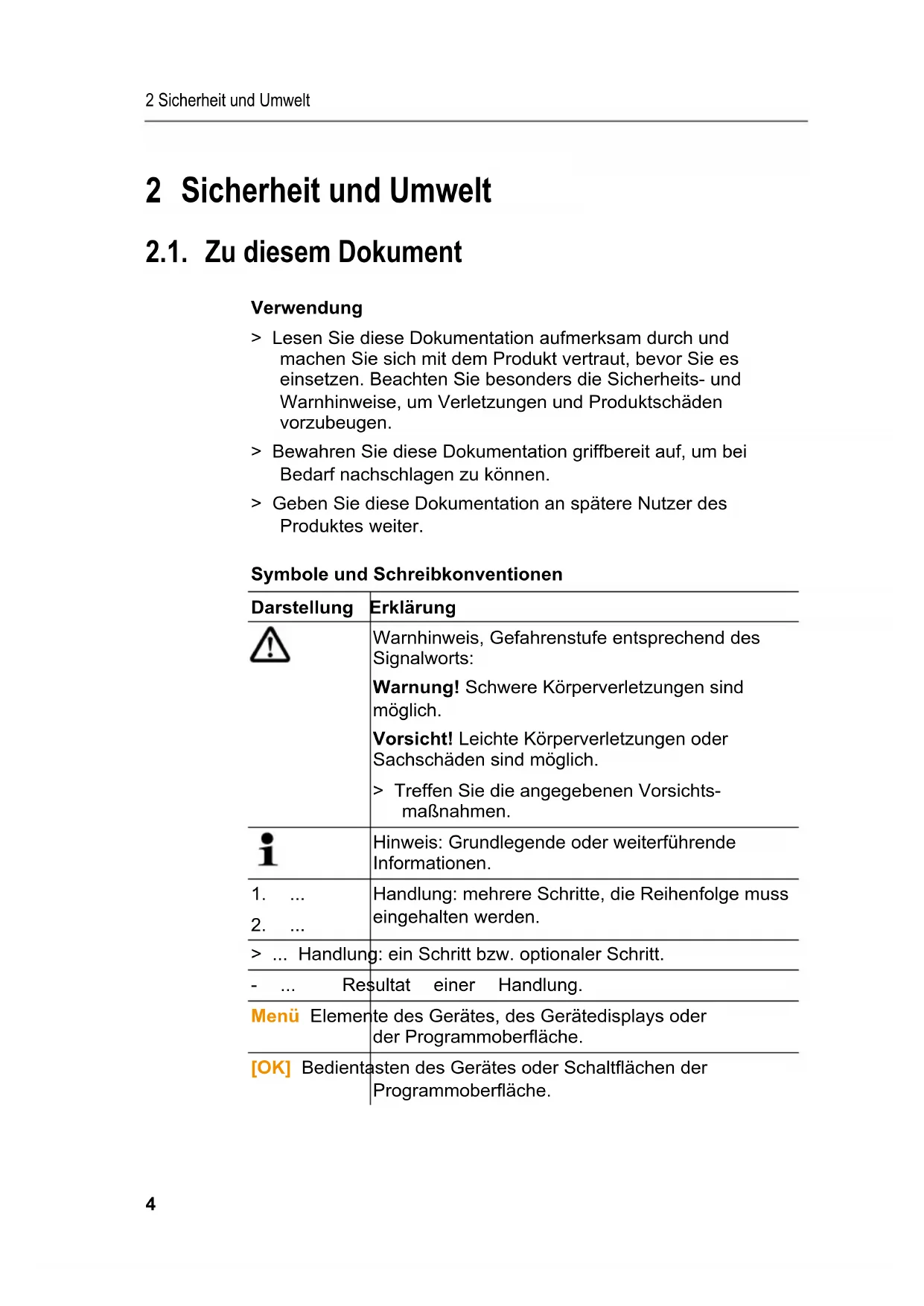

2 Sicherheit und Umwelt

2.1. Zu diesem Dokument

Verwendung

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen.
Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können.
Geben Sie diese Dokumentation an spätere Nutzer des Produktes weiter.

Symbole und Schreibkonventionen

Darstellung	Erklärung
	Warnhinweis, Gefahrenstufe entsprechend des Signalworts:Warnung! Schwere Körperverletzungen sind möglich.Vorsicht! Leichte Körperverletzungen oder Sachschäden sind möglich.> Treffen Sie die angegebenen Vorsichtsmaßnahmen.
i	Hinweis: Grundlegende oder weiterführende Informationen.
1. ...2. ...	Handlung: mehrere Schritte, die Reihenfolge muss eingehalten werden.
> ... Handlung: ein Schritt bzw. optionaler Schritt.
- ... Resultat einer Handlung.
Menü Elemente des Gerätes, des Gerätedisplays oder der Programmoberfläche.
[OK] Bedientasten des Gerätes oder Schaltflächen der Programmoberfläche.
... | ... Funktionen / Pfade innerhalb eines Menüs.
“...”	Beispieleingaben

2.2. Sicherheit gewährleisten

Verwenden Sie das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den technischen Daten vorgegebenen Parameter. Wenden Sie keine Gewalt an.
Messen Sie mit dem Gerät niemals an oder in der Nähe von spannungsführenden Teilen!
Prüfen Sie vor jeder Messung, ob Anschlüsse durch einen Blindstopfen korrekt verschlossen oder passende Fühler korrekt gesteckt sind. Die in den technischen Daten angegebene Schutzklasse für das jeweilige Gerät wird sonst nicht erreicht.
testo 176 T3, testo 176 T4: Der maximal erlaubte Potentialunterschied zwischen den Fühlereingängen beträgt 50V. Beachten Sie dies beim Einsatz von Oberflächenfühlern mit nicht isoliertem Thermoelement.
Lassen Sie Sonden und Sondenrohre nach der letzten Messung ausreichend abkühlen, um Verbrennungen an der heißen Sensorspitze oder am Sondenrohr zu vermeiden.
Temperaturangaben auf Sonden/Fühlern beziehen sich nur auf den Messbereich der Sensorik. Setzen Sie Handgriffe und Zuleitungen keinen Temperaturen über 70°C (158°F) aus, wenn diese nicht ausdrücklich für höhere Temperaturen zugelassen sind.
Führen Sie nur Wartungs- und Instandhaltungsarbeiten an diesem Gerät durch, die in der Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo.

2.3. Umwelt schützen

Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen.
Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück.

3 Leistungsbeschreibung

3.1. Verwendung

Die Datenlogger testo 176 dienen zum Speichern und Auslesen von Einzelmesswerten und Messreihen.

Messwerte werden mit testo 176 gemessen, gespeichert und über das USB-Kabel oder die SD-Karte an den PC übertragen, wo sie mit Hilfe der testo Comfort Software ausgelesen und ausgewertet werden können. Über die Software können die Datenlogger auch individuell programmiert werden.

Anwendungsbeispiele

testo 176 T1 ist optimal geeignet für die Temperaturmessung unter extremen Bedingungen wie z.B. auf Schiffen oder in Kraftwerken, da er durch sein robustes Metallgehäuse gut vor mechanischen Einwirkungen geschützt ist.

testo 176 T2 ist durch die Anschlussmöglichkeiten für externe, hochgenaue Pt100-Sensoren optimal geeignet für Temperaturmessungen z.B. im Lebensmittelbereich oder im Labor.

testo 176 T3 kann durch die externen Fühleranschlüsse (Thermoelemente Typ T, Typ K und Typ J) und sein robustes Metallgehäuse parallele Temperaturmessungen an bis zu vier Messstellen unter extremen Bedingungen durchführen.

testo 176 T4 ist durch seine externen Fühleranschlüsse (Thermoelemente Typ T, Typ K und Typ J) gut geeignet für unterschiedlich Anwendungen wie z.B. die Überprüfung der Vor- und Rücklauftemperatur einer Fußbodenheizung an bis zu vier Messstellen gleichzeitig.

testo 176 H1 ist optimal geeignet für die parallele Temperatur- und Feuchteüberwachung z.B. in Lagerräumen.

testo 176 H2 kann durch die externen Fühleranschlüsse und sein robustes Metallgehäuse parallele Temperatur- und Feuchtemessungen unter extremen Bedingungen durchführen.

testo 176 P1 kann gleichzeitig Druck, Temperatur und Feuchte messen und ist daher optimal für die Dokumentation der Umgebungsbedingungen z.B. in Laboren geeignet.

3.2. Technische Daten

testo 176 T1 (0572 1761)

Eigenschaft Werte
Messgröße	Temperatur (°C/°F)
Fühlertyp Pt100 Klasse A intern
Messbereich -35 bis +70°C
Systemgenauigkeit ±0,2 °C (-35 bis +70 °C) ± 1 Digit
Auflösung	0,01 °C
Betriebstemperatur -35 ... +70 °C
Lagertemperatur -40 ... +85 °C
Batterietyp 1x Lithium (TL-5903)
Standzeit 8 Jahre (15 Min. Messtakt, +25 °C)
Schutzart	IP68
Abmessungen in mm (LxBxH)	103 x 63 x 33 mm
Gewicht	ca. 410g
Messtakt 1s – 24h (frei wählbar)
Schnittstelle	Mini-USB, SD-Kartenschacht
Speicherkapazität 2	Millionen Messwerte
Garantie	24 Monate, Garantiebedingungen: siehe Internetseite www.testo.com/warranty
Normen	2004/108/EG, EN 12830 ^1

testo 176 T2 (0572 1762)

Eigenschaft Werte
Messgröße	Temperatur (°C/°F)
Fühlertyp 2 x Pt100	Klasse A extern
Messbereich -50 bis +400°C
Genauigkeit Gerät ±0,2 °C (-50 bis +200°C) ± 1 Digit±0,3 °C (+200,1 bis +400°C) ± 1 Digit
Auflösung	0,01 °C
Betriebstemperatur -35 ... +70 °C
Lagertemperatur -40 ... +85 °C
Batterietyp 1x Lithium (TL-5903)
Standzeit 8 Jahre (15 Min. Messtakt, +25 °C)
Schutzart	IP65
Abmessungen in mm (LxBxH)	103 x 63 x 33 mm
Gewicht	ca. 220g
Messtakt 1s – 24h (frei wählbar)
Schnittstelle	Mini-USB, SD-Kartenschacht
Speicherkapazität 2	Millionen Messwerte
Garantie 24 Monate, Garantiebedingungen: sieheInternetseite www.testo.com/warranty
Normen	2004/108/EG, ^2 EN 12830

testo 176 T3 (0572 1763)

Eigenschaft Werte
Messgröße	Temperatur (°C/°F)
Fühlertyp 4 Thermoelemente (Typ T, K, J) extern
Messbereich -100 bis +750 °C (Typ J)-195 bis +1000 °C (Typ K)-200 bis +400 °C (Typ T)
Genauigkeit Gerät	±1% vom Messwert (-200 bis -100,1 °C)± 1 Digit±0,3 °C (-100 bis +70 °C) ± 1 Digit±0,5% vom Messwert (+70,1 bis +1000 °C)± 1 Digit
Auflösung	0,1 °C
Betriebstemperatur	-20 ... +70 °C
Lagertemperatur -40 ... +85 °C
Batterietyp 1x Lithium (TL-5903)
Standzeit 8 Jahre (15 Min. Messtakt, +25 °C)
Schutzart	IP65
Abmessungen in mm (LxBxH)	103 x 63 x 33 mm
Gewicht	ca. 430g
Messtakt 1s – 24h (frei wählbar)
Schnittstelle	Mini-USB, SD-Kartenschacht
Speicherkapazität 2	Millionen Messwerte
Garantie 24 Monate	Garantiebedingungen: sieheInternetseite www.testo.com/warranty
EG-Richtlinie	2004/108/EG

testo 176 T4 (0572 1764)

Eigenschaft Werte
Messgröße	Temperatur (°C/°F)
Fühlertyp 4 Thermoelemente (Typ T, K, J) extern
Messbereich -100 bis +750 °C (Typ J)-195 bis +1000 °C (Typ K)-200 bis +400 °C (Typ T)
Genauigkeit Gerät	±1% vom Messwert (-200 bis -100,1 °C)± 1 Digit±0,3 °C (-100 bis +70 °C) ± 1 Digit±0,5% vom Messwert (+70,1 bis +1000 °C)± 1 Digit
Auflösung	0,1 °C
Betriebstemperatur	-20 ... +70 °C
Lagertemperatur -40 ... +85 °C
Batterietyp 1x Lithium (TL-5903)
Standzeit 8 Jahre (15 Min. Messtakt, +25 °C)
Schutzart	IP65
Abmessungen in mm (LxBxH)	103 x 63 x 33 mm
Gewicht	ca. 230g
Messtakt 1s – 24h (frei wählbar)
Schnittstelle	Mini-USB, SD-Kartenschacht
Speicherkapazität 2	Millionen Messwerte
Garantie 24 Monate	Garantiebedingungen: sieheInternetseite www.testo.com/warranty
EG-Richtlinie	2004/108/EG

testo 176 H1 (0572 1765)

Eigenschaft Werte
Messgröße	Temperatur (°C/°F) und Feuchte (%rF, %RH, °Ctd, g/m3, WB)
Fühlertyp 2 kapazitive Feuchtesensoren extern
Messbereich 0 bis	100%rF (nicht betauend)-20 bis +70 °C-40 bis +70 °Ctd
Genauigkeit Gerät ±0,2 °C (-20 bis +70°C) ± 1 Digit±0,4 °C (restl. Messbereich) ± 1 DigitDie Genauigkeit für Feuchtemessungen ergibt sich aus der Genauigkeit des angeschlossenen Fühlers.
Auflösung 0,1 °C, 0,1%rF
Betriebstemperatur	-20 ... +70 °C
Lagertemperatur -40 ... +85 °C
Batterietyp 1x Lithium (TL-5903)
Standzeit 8 Jahre (15 Min. Messtakt, +25 °C)
Schutzart	IP65
Abmessungen in mm (LxBxH)	103 x 63 x 33 mm
Gewicht	ca. 220g
Messtakt 1s – 24h (frei wählbar)
Schnittstelle	Mini-USB, SD-Kartenschacht
Speicherkapazität 2	Millionen Messwerte
Garantie 24 Monate	Garantiebedingungen: sieheInternetseite www.testo.com/warranty
EG-Richtlinie	2004/108/EG

testo 176 H2 (0572 1766)

Eigenschaft Werte
Messgröße	Temperatur (°C/°F) und Feuchte (%rF, %RH, °Ctd, g/m3, WB)
Fühlertyp 2 kapazitive Feuchtesensoren extern
Messbereich 0 bis	100%rF (nicht betauend)-20 bis +70°C-40 bis +70°Ctd
Genauigkeit Gerät ±0,2°C (-20 bis +70°C) ± 1 Digit±0,4°C (restlicher Messbereich) ± 1 DigitDie Genauigkeit für Feuchtemessungen ergibt sich aus der Genauigkeit des angeschlossenen Fühlers.
Auflösung 0,1 °C, 0,1 %rF
Betriebstemperatur	-20 ... +70 °C
Lagertemperatur -40 ... +85 °C
Batterietyp 1x Lithium (TL-5903)
Standzeit 8 Jahre (15 Min. Messtakt, +25 °C)
Schutzart	IP65
Abmessungen in mm (LxBxH)	103 x 63 x 33 mm
Gewicht	ca. 430g
Messtakt 1s – 24h (frei wählbar)
Schnittstelle	Mini-USB, SD-Kartenschacht
Speicherkapazität 2	Millionen Messwerte
Garantie 24 Monate	Garantiebedingungen: sieheInternetseite www.testo.com/warranty
EG-Richtlinie	2004/108/EG

testo 176 P1 (0572 1767)

Eigenschaft Werte
Messgröße	Temperatur (°C/°F), Feuchte (%rF, %RH, °Ctd, g/m3), barometrischer Druck (mbar, hPa, psi, inH2O)
Fühlertyp 2 kapazitive Feuchtesensoren extern1 Absolutdrucksensor intern
Messbereich 600 mbar bis 1100 mbar-20 bis +70 °C-40 bis +70 °Ctd0 bis 100 %rF (nicht betauend)
Genauigkeit ±0,2 °C	(-20 bis +70 °C) ± 1 Digit±0,4 °C (restlicher Messbereich) ± 1 Digit±3 mbar (0 bis 50 °C) ± 1 DigitDie Genauigkeit für Feuchtemessungen ergibt sich aus der Genauigkeit des angeschlossenen Fühlers.
Auflösung 0,1 °C / 0,1 %rF / 0,1 mbar
Betriebstemperatur	-20 ... +70 °C
Lagertemperatur -40 ... +85 °C
Batterietyp 1x Lithium (TL-5903)
Standzeit 8 Jahre (15 Min. Messtakt, +25 °C)
Schutzart	IP54
Abmessungen in mm (LxBxH)	103 x 63 x 33 mm
Gewicht	ca. 230g
Messtakt 1s – 24h (frei wählbar)
Schnittstelle	Mini-USB, SD-Kartenschacht
Speicherkapazität 2	Millionen Messwerte
Garantie 24 Monate, Garantiebedingungen: siehe Internetseite www.testo.com/warranty
EG-Richtlinie	2004/108/EG

Batteriestandzeit

In den Programmierfenstern der Software erhalten Sie typische Richtwerte zur voraussichtlichen Lebensdauer der Batterie. Diese wird auf Basis folgender Faktoren errechnet:

• Messtakt
• Anzahl angeschlossener Fühler

Da die Batteriestandzeit noch von vielen weiteren Faktoren abhängig ist, sind die berechneten Daten nur Richtwerte.

Folgende Faktoren beeinflussen die Batteriestandzeit negativ:

• längeres Blinken der LEDs
• häufiges Auslesen (mehrmals täglich) über die SD-Karte
  • starke Schwankungen der Betriebstemperatur

Folgende Faktoren beeinflussen die Batteriestandzeit positiv:

• ausgeschaltetes Display

Die Anzeige der Batteriekapazität im Display des Datenloggers geht von den berechneten Werten aus. Die Abschaltung des Datenloggers erfolgt dagegen bei Erreichen einer kritischen Spannungsschwelle. Es kann somit vorkommen, dass:

• weiterhin Messwerte aufgezeichnet werden, obwohl die Anzeige der Batteriekapazität „leer“ anzeigt.
• das Messprogramm gestoppt wird, obwohl die Anzeige der Batteriekapazität noch kurz zuvor eine bestehende Rest-Batteriekapazität angezeigt hat.

Gespeicherte Messwerte gehen bei leerer Batterie und beim Batteriewechsel nicht verloren.

4 Erste Schritte

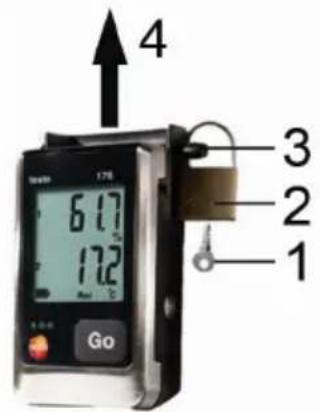

4.1. Datenlogger entsichern

4 617 178 Go 3 2 1

1. Schloss mit Schlüssel (1) öffnen.
2. Schloss (2) aus Sicherungsstift entfernen.
3. Sicherungsstift (3) durch die Löcher der Wandhalterung schieben.
4. Datenlogger aus der Wandhalterung schieben (4).

i

Der Datenlogger wird mit eingelegter Batterie (Typ TL-5903) ausgeliefert. Auf dem Display des Datenloggers wird rSt angezeigt.

4.2. Datenlogger an PC anschließen

Für testo Comfort Software Basic 5:

Die Software ist als kostenloser registrierungspflichtiger Download im Internet erhältlich: www.testo.com/download-center.

i

Die Anleitung zur Installation und Bedienung der Software finden Sie in der Bedienungsanleitung testo Comfort Software Basic 5, die zusammen mit der Software heruntergeladen wird.

i

Die Software testo Comfort Software Basic 5 kann auf CD bestellt werden (Bestellnummer: 0572 0580), falls der Download aus dem Internet nicht gewünscht wird.

Für testo Comfort Software Professional und testo Comfort Software CFR:

CD in das CD-ROM-Laufwerk einlegen.

1. Software testo Comfort Software installieren.
2. USB-Kabel an eine freie USB-Schnittstelle des PC anschließen.

3. Schraube an der rechten Seite des Datenloggers lösen.

4. Deckel öffnen.

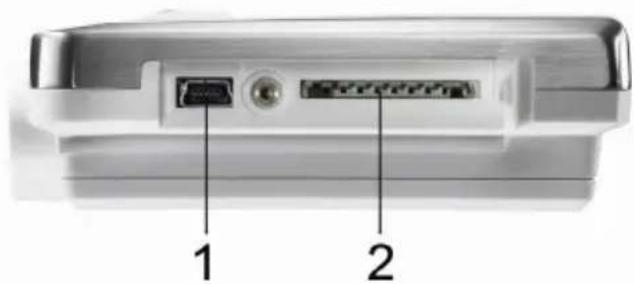

1 2

1. USB-Kabel in den Mini-USB-Anschluss (1) schieben.

2. Datenlogger konfigurieren, siehe separate Bedienungsanleitung testo Comfort Software.

5 Anzeige- und Bedienelemente

5.1. Display

i Die Datenlogger testo 176 T1, testo 176 T3, testo 176 H2 haben kein Display. Die Display-Funktion kann über die testo Comfort Software an-/ausgeschaltet werden. Je nach Betriebszustand können im Display unterschiedliche Informationen angezeigt werden. Eine detaillierte Darstellung der abrufbaren Informationen finden Sie unter Menüübersicht, Seite 22.

Technisch bedingt verlangsamt sich die Anzeigegeschwindigkeit von Flüssigkristallanzeigen bei Temperaturen unter 0 °C (ca. 2 Sekunden bei -10 °C, ca. 6 Sekunden bei -20 °C). Dies hat auf die Messgenauigkeit keinen Einfluss.

1 Messwert Kanal 1, 2, 3 (je nach Anzahl Kanäle und Ansicht)
2 Einheiten Kanal 1, 2, 3 (je nach Anzahl Kanäle und Ansicht)
3 Messwert Kanal 2, 3, 4 (je nach Anzahl Kanäle und Ansicht)
4 Einheiten Kanal 2, 3, 4 (je nach Anzahl Kanäle und Ansicht)
5 Anzahl der gespeicherten Messwert mit Alarmwertverletzung (Log)

6 Aktueller Zwischenmesswert, wird im Display angezeigt, aber nicht gespeichert (Act)
7 Messprogramm ist beendet (End), Messprogramm läuft (Rec)
8 Warten auf Start des Messprogramms (Wait), Startkriterium Formel programmiert (F)
9. Startkriterium Datum/ Uhrzeit programmiert
10 Batteriekapazität

Symbol Kapazität
	>151 Tage
	<150 Tage
	<90 Tage
	<60 Tage
	<30 Tage> Daten auslesen und Batterie wechseln (siehe Batterie wechseln, Seite 27).

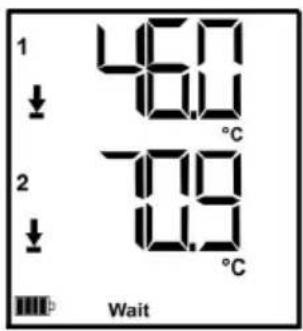

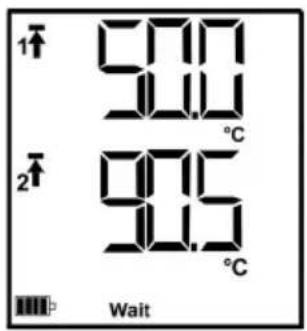

11 Unterer Alarmwert dargestellter Kanal (2, 3, 4):

• blinkt: programmierter Alarmwert wird angezeigt
• leuchtet: programmierter Alarmwert wurde unterschritten

12 Kanalnummer (2, 3, 4)
13 Oberer Alarmwert dargestellter Kanal (2, 3, 4):

- blinkt: programmierter Alarmwert wird angezeigt

- leuchtet: programmierter Alarmwert wurde überschritten

14 Messwertkennzeichnung:

Max: höchster gespeicherter Messwert

Min: niedrigster gespeicherter Messwert

15 Unterer Alarmwert dargestellter Kanal (1, 2, 3):

• blinkt: programmierter Alarmwert wird angezeigt
• leuchtet: programmierter Alarmwert wurde unterschritten

16 Kanalnummer (1, 2, 3)
17 Oberer Alarmwert dargestellter Kanal (1, 2, 3):

- blinkt: programmierter Alarmwert wird angezeigt

- leuchtet: programmierter Alarmwert wurde überschritten

5.2. LED

Darstellung Erklärung
Rote LED blinkt einmal alle 10 Sekunden	Verbleibende Batteriekapazität ist unter 30 Tage gesunken.
Rote LED blinkt zweimal alle 10 Sekunden	Verbleibende Batteriekapazität ist unter 10 Tage gesunken.
Rote LED blinkt dreimal alle 10 Sekunden	Batterie ist leer.
Rote LED blinkt dreimal bei Tastendruck	Grenzwert wurde über-/unterschritten.
Gelbe LED blinkt dreimal	Gerät wechselt vom Wait-Modus in den Rec-Modus.
Gelbe LED blinkt dreimal bei Tastendruck	Gerät befindet sich im Rec-Modus.
Grüne und gelbe LED blinken dreimal bei Tastendruck	Gerät befindet sich im End-Modus.
Grüne LED blinkt dreimal bei Tastendruck	Gerät befindet sich im Wait-Modus.
Rote, gelbe und grüne LED blinken nacheinander	Batterie wurde eingelegt, Kondensator befindet sich im Ladezustand.

5.3. Tastenfunktionen

Eine detaillierte Darstellung der Displayanzeigen finden Sie unter Menüübersicht, Seite 22.

√ Gerät befindet sich im Betriebszustand Wait und Startkriterium Tastenstart ist programmiert.

[GO] ca. 3 Sekunden lang drücken, um das Messprogramm zu starten.
- Das Messprogramm startet und im Display erscheint Rec.

√ Gerät befindet sich im Betriebszustand Wait:

[GO] drücken, um zwischen den Anzeigen oberer Alarmwert, unterer Alarmwert, Batteriestandzeit und letzter Messwert zu wechseln.

- Die Anzeigen erscheinen in der genannten Reihenfolge im Display.

√ Gerät befindet sich im Betriebszustand Rec oder End:

[GO] drücken, um zwischen den Anzeigen höchster gespeicherter Messwert, niedrigster gespeicherter Messwert, oberer Alarmwert, unterer Alarmwert, Anzahl Überschreitungen oberer Alarmwert, Anzahl Unterschreitungen unterer Alarmwert, Batteriestandzeit und letzter Messwert zu wechseln.

- Die Anzeigen erscheinen in der genannten Reihenfolge im Display.

Aktuellen Messwert anzeigen

√ Die letzten 10 Sekunden wurde [GO] nicht gedrückt.

[GO] drücken.

- Aktueller Messwert wird ermittelt und erscheint auf dem Display.

- Auf dem Display erscheint Act.

Wird innerhalb der nächsten 10 Sekunden erneut [GO] gedrückt, wird der aktuelle Messwert für den nächsten Kanal ermittelt und angezeigt.

6 Produkt verwenden

6.1. Fühler anschließen

Beachten Sie beim Anschluss von Fühlern an den Datenlogger und an die Messstellen die folgenden Punkte:

Achten Sie auf die richtige Polung der Stecker.
Stecken Sie die Stecker fest in die Anschlüsse, um die Dichtigkeit zu gewährleisten. Wenden Sie dabei jedoch keine Gewalt an!
Achten Sie darauf, dass die Stecker am Datenlogger fest gesteckt sind oder die Anschlüsse mit einem Blindstopfen verschlossen sind.
Achten Sie auf die richtige Positionierung des Fühlers, um störende Einflüsse auf die Messungen zu vermeiden.
testo 176 T2, testo 176 T3, testo 176 T4, testo 176 H1, testo 176 H2, testo 176 P1: Achten Sie darauf, dass Sie an den einzelnen Buchsen den jeweils (über testo Comfort Software) konfigurierten Fühler anschließen. Die Nummern der Anschlüsse sind auf dem Gehäuse aufgedruckt.

6.2. Datenlogger programmieren

Um die Programmierung Ihres Datenloggers Ihren individuellen Bedürfnissen anzupassen, benötigen Sie die eine Software der testo ComSoft-Familie.

Die Software testo Comfort Software Basic 5 ist als kostenloser registrierungspflichtiger Download im Internet erhältlich www.testo.com/download-center.

i

Die Anleitung zur Installation und Bedienung der Software finden Sie in der Bedienungsanleitung testo Comfort Software Basic 5, die zusammen mit der Software heruntergeladen wird.

6.3. Menüübersicht

In der Menüübersicht sind beispielhaft die Displayansichten des Datenloggers testo 176 T2 dargestellt.

Die Datenlogger testo 176 T1, testo 176 T3, testo 176 H2 haben kein Display.

Das Display muss eingeschaltet sein, damit die entsprechenden Anzeigen im Display dargestellt werden. Dies erfolgt über die testo Comfort Software.

Die Anzeige im Display wird entsprechend der programmierten Messrate aktualisiert. Es werden nur Messwerte von aktiven Kanälen angezeigt.

Das Aktivieren von Kanälen erfolgt ebenfalls über die testo Comfort Software.

Die Symbole oberer bzw. unterer Alarmwert leuchten im Betriebszustand Rec und End, wenn der programmierte Alarmwert unter- bzw. überschritten wurde.

Nach 10 Sekunden ohne Tastenbetätigung kehrt das Display jeweils in den Ausgangszustand zurück.

Wait-Modus (Wait): Startkriterium ist programmiert, aber noch nicht erfüllt

① Letzter

Messwert ^3

Startkriterium

Tastenstart / PC-Start

Startkriterium

Datum/Uhrzeit

Startkriterium

Formel

1 48.0 °C 2 80.3 °C Wait

1 48.8 °C 2 80.3 °C Wait

1 400 °C 2 80.3 °C F Wait

② Oberer Alarmwert

1↑ 90.0 2↑ 91.5 Wait

③ Unterer Alarmwert

1 ↓ 48.0 °C 2 ↓ 70.0 °C Wait

④ Batteriekapazität in Tagen

499 499 495 Wait

Letzter Messwert ^3 (siehe Abbildung ① Wait-Modus)

Rec-Modus (Rec): Startkriterium wurde erfüllt, Datenlogger speichert Messwerte ab

End-Modus (End): Messprogramm beendet (Stoppkriterium erreicht – bis Speicher voll oder Anzahl Werte) je nach Programmierung

① Letzter Messwert

⑥ Anzahl Überschreitungen oberer Alarmwert

1↑ 2↑ 5 Rec Log Go

⑦ Anzahl Unterschreitungen unterer Alarmwert

1 ↓ 2 ↓ Rec Log Go

⑧ Batteriekapazität in Tagen

499 499 d995 Rec Go

Letzter Messwert (siehe Abbildung ①)

6.4. Wandhalterung montieren

i

Montagematerialien (z. B. Schrauben, Dübel) gehören nicht zum Lieferumfang.

√ Datenlogger ist aus Wandhalterung entfernt.

1. Wandhalterung an der gewünschten Stelle positionieren.
2. Mit Hilfe eines Stiftes oder Ähnlichem die Stelle für die Befestigungsschrauben anzeichnen.
3. Befestigungsstelle entsprechend des Materials für die Befestigung vorbereiten (z. B. Loch bohren, Dübel setzen).
4. Wandhalterung mit Hilfe passender Schrauben befestigen.

6.5. Datenlogger sichern

1 617 172 Go 2 3 4

√ Wandhalterung ist montiert.

1. Datenlogger in die Wandhalterung schieben (1).
2. Sicherungsstift (2) durch die Löcher der Wandhalterung schieben.
3. Schloss (3) am Sicherungsstift befestigen.
4. Schlüssel abziehen (4).

6.6. Daten auslesen

Über USB-Kabel

1. USB-Kabel an eine freie USB-Schnittstelle des PC anschließen.
2. Schraube an der rechten Seite des Datenloggers lösen.
3. Deckel öffnen.

1. USB-Kabel in den Mini-USB-Anschluss (1) schieben.

2. Datenlogger auslesen und ausgelesene Daten weiterbearbeiten, siehe separate Bedienungsanleitung testo Comfort Software.

Über SD-Karte

Soll ein Datenlogger im Rec-Modus ausgelesen werden, kann der Datenlogger während des Auslesevorgangs maximal mit einem Messtakt von 10 Sekunden Messdaten aufzeichnen.

Nach Beendigung des Auslesevorgangs kann der Datenlogger Messdaten je nach Programmierung wieder mit einem Messtakt von 1 Sekunde aufzeichnen.

1. Schraube an der rechten Seite des Datenloggers lösen.
2. Deckel öffnen.

1. SD-Karte in den SD-Kartenschacht (2) schieben.

- Sd C Ard wird im Display angezeigt.

1. [GO] länger als 2 Sekunden gedrückt halten.

2. COPY wird im Display angezeigt.

3. Gelbe LED leuchtet während des Kopiervorgangs.
4. Grüne LED blinkt zweimal und auf dem Display erscheint nach Beendigung des Kopiervorgangs OUT.
5. SD-Karte entnehmen.
6. SD-Karte in SD-Kartenschacht am PC schieben.
7. Ausgelesene Daten weiterbearbeiten, siehe separate Bedienungsanleitung testo Comfort Software.

7 Produkt instand halten

7.1. Batterie wechseln

i

Durch den Batteriewechsel wird das laufende Messprogramm gestoppt. Die gespeicherten Messdaten bleiben aber erhalten.

1. Gespeicherte Messdaten auslesen, siehe Daten auslesen, Seite 26.
   √ Ist auf Grund einer zu geringen Batteriekapazität das Auslesen der gespeicherten Messdaten nicht mehr möglich:

   Batterie wechseln und danach die gespeicherten Messdaten auslesen.

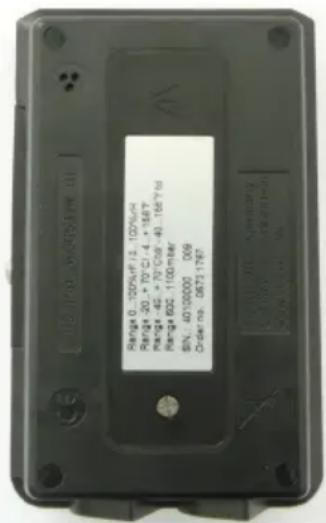

2. Datenlogger auf die Frontseite legen.

Range 0 -100%RH /12. 100%RH Range 30 -70°C /4. +1667 Range 45 -70°C/48. 1667 Hz Range 602. 1100 mbar SN: 40100000 009 Order no: 0673-1762

1. Schrauben auf der Rückseite des Datenloggers lösen.

2. Batterieabdeckung abnehmen.

3. Leere Batterie aus dem Batteriefach entnehmen.

4. Neue Batterie (Typ TL-5903) einlegen. Polung beachten!
   Ausschließlich neue Markenbatterien verwenden. Wird eine zum Teil verbrauchte Batterie eingesetzt, erfolgt die Berechnung der Batteriekapazität nicht korrekt.
5. Batteriefachabdeckung auf das Batteriefach legen.
6. Schrauben anziehen.
7. Auf dem Display erscheint rST.
   Der Datenlogger muss neu konfiguriert werden. Dazu muss die testo Comfort Software auf dem Rechner installiert sein und eine Verbindung zum Datenlogger eingerichtet sein.
8. Datenlogger über USB-Kabel mit dem PC verbinden.
9. testo Comfort Software starten und eine Verbindung zum Datenlogger herstellen.
10. Datenlogger neu konfigurieren bzw. die alte gespeicherte Konfiguration aufspielen, siehe separate Bedienungsanleitung testo Comfort Software.
11. Der Datenlogger ist wieder einsatzbereit.

7.2. Gerät reinigen

ACHTUNG

Beschädigung des Sensors!

Achten Sie darauf, dass bei der Reinigung keine Flüssigkeit in das Innere des Gehäuses gelangt.

Reinigen Sie das Gehäuse des Geräts bei Verschmutzung mit einem feuchten Tuch.

Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden.

8 Tipps und Hilfe

8.1. Fragen und Antworten

Frage Mögliche Ursachen / Lösung
FULL erscheint auf dem Display, rote LED blinkt zweimal,out erscheint auf dem Display.	SD-Karte hat nicht genügend freien Speicherplatz, um die Daten auszulesen.> SD-Karte entnehmen, Speicherplatz freimachen und Daten kopieren.
Err erscheint auf dem Display, rote LED blinkt zweimal,out erscheint auf dem Display.	Fehler beim Abspeichern der Daten auf der SD-Karte.> SD-Karte entnehmen, Speicherplatz freimachen und Daten kopieren.
nO dAtA erscheint auf dem Display, rote LED blinkt zweimal.	Logger hat noch keine Daten aufgezeichnet und befindet sich im Wait-Modus.> SD-Karte entnehmen und warten bis sich der Logger im Rec-Modus befindet.
rST erscheint auf dem Display.	Batterie wurde eingelegt. Es werden keine Daten aufgezeichnet.> Datenlogger über Software neu programmieren.
H Cap erscheint auf dem Display.	Batterie wurde eingelegt, nachdem Batterie und Hilfsbatterie vollständig entladen waren. Hilfsbatterie muss geladen werden.1. Datenlogger über über USB-Kabel mit PC verbinden.2. Hilfsbatterie über das USB-Kabel ca. 5-10 Minuten laden.- Auf dem Display erscheint rST.
----erscheint auf dem Display	Sensor des Datenloggers ist defekt oder ein nicht kompatibler Fühler ist angesteckt.> Kontaktieren Sie Ihren Händler oder den Testo-Kundendienst.

Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der Rückseite dieses Dokuments oder im Internet unter www.testo.com/service-contact.

8.2. Zubehör und Ersatzteile

Beschreibung Artikel-Nr.
Wandhalterung (schwarz) mit Schloss 0554 1703
Mini USB-Kabel zum Verbinden der Datenlogger testo 176 mit dem PC	0449 0047
SD-Karte zum Auslesen der Datenlogger 176	0554 8803
Batterie TL-5903 Mignonzelle AA 0515 1760
CD testo Comfort Software Basic 5 (falls kostenloser, registrierungspflichtiger Download von Website nicht gewünscht)	0572 0580
CD testo Comfort Software Professional 0554	1704
CD testo Comfort Software CFR 0554 1705
ISO-Kalibrierzertifikat Temperatur, Kalibrierpunkte -18°C; 0°C;+40°C; je Kanal/Gerät	0520 0153
ISO-Kalibrierzertifikat Feuchte, Kalibrierpunkte 11,3 %rF; 50,0 %rF; 75,3 %rF bei +25°C/+77°F; je Kanal/Gerät	0520 0076
ISO-Kalibrierzertifikat Absolutdruck, 5 Kalibrierpunkte über den Messbereich	0520 0025

Weiteres Zubehör und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com

1 Contents

1 Contents....31

Postfach 1140, 79849 Lenzkirch

Testo-Straße 1, 79853 Lenzkirch

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: http://www.testo.com
