製品タイプ	Testo Smart Probesアプリ対応スマートプローブ（スマートプローブ）
電源	AAA電池2本（1.5V）
接続方式	Bluetooth 4.0
システム互換性	iOS 8.3以降 / Android 4.3以降
表示	ステータスLED（赤、黄、緑点滅）
バッテリー残量低下表示	赤色点滅LED
接続検索表示	黄色点滅LED
接続確立表示	緑色点滅LED
測定値保持機能	ボタンを押すと表示値を固定、再度押すとリアルタイム測定に戻る
使用分野	モデルに応じて温度、圧力、湿度、風速の測定（510i、549i、805i、405i、605i）
メンテナンス	柔らかい布で拭く、溶剤は使用しない、揮発性化学物質からセンサーを保護
安全 - 磁界	機器とペースメーカーの間は10cm以上離す
安全 - レーザー	レーザー光線(クラス2)を直視しない - モデル805iに適用
安全 - 冷媒	資格のある担当者のみ使用、保護メガネと手袋着用、最大圧力60barを遵守
湿度センサー	長時間の飽和湿度にさらさない（≤30°Cで>80%RHを12時間以上、または>30°Cで>60%RHを12時間以上避ける）
風速センサー	センサーに触れない、清潔に保つ、使用後はキャップを閉じる
電源オン/オフ	短押しで起動、長押しで電源オフ
モバイルアプリ	Testo Smart ProbesアプリはApp StoreとGoogle Playで入手可能
無線認証	FCC Part 15Cおよびカナダ産業省RSS-210、各国の規制に従う
スペアパーツと修理可能性	指定なし、Testoアフターサービスに連絡

よくある質問 - 184 Testo

Testo 184の起動方法は？

電池室のフィルムを剥がし、ボタンを短く押します。LEDが黄色点滅し、Bluetooth接続を探していることを示します。

どうやって電源を切るのですか？

LEDが消えるまでボタンを長押しします。

赤色点滅LEDは何を意味しますか？

赤色点滅LEDはバッテリー残量が少ないことを示します。早めに電池を交換してください。

なぜLEDが黄色点滅のままですか？

黄色点滅LEDは、機器が起動しているがアプリとのBluetooth接続が確立されていないことを意味します。端末のBluetoothがオンで、Testo Smart Probesアプリが開いていることを確認してください。

測定値を固定するにはどうすればよいですか？

測定値表示中にボタンを短く押すと、値が固定されます。もう一度押すとリアルタイム表示に戻ります。

Testo 184はアプリなしで使えますか？

いいえ、Smart Probesはモバイル端末とTesto Smart Probesアプリとの組み合わせでのみ動作します。アプリなしでは測定値を表示できません。

Testo 184ではどのような測定ができますか？

Testo 184は、モデルに応じて温度、圧力、湿度、風速を測定できるスマートプローブです（510i、549i、805i、405i、605i）。

Testo 184のセンサーはどのように掃除しますか？

柔らかく乾いた布を使用してください。溶剤や化学薬品は避けてください。風速センサー付きモデル（405i）の場合は、使用後にキャップを閉じ、センサーに触れないでください。

守るべき安全上の注意はありますか？

はい。磁界のためペースメーカーから10cm以上離す、レーザー（805iモデル）を直視しない、圧力測定時は保護手袋とメガネを着用し最大60barを遵守してください。

完全な取扱説明書はどこで見つけられますか？

完全なマニュアルは www.testo.com/smartprobesmanuals.html からダウンロードできます。

使用説明書 184 Testo

testo Smart Probes は、専用アプリがインストールされたモバイル端末と連携させて使います。

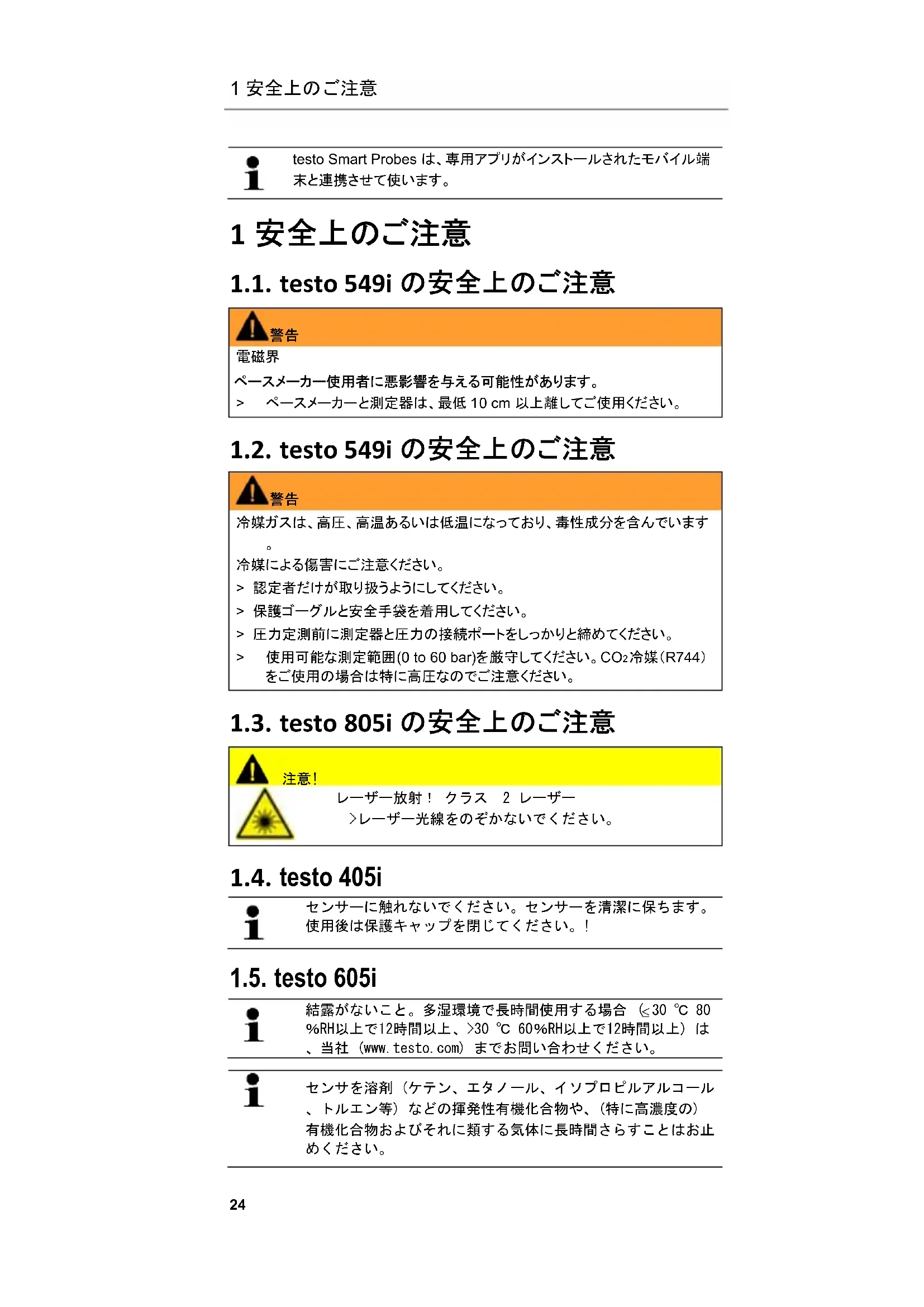

1 安全上のご注意

1.1. testo 549i の安全上のご注意

警告

電磁界

ペースメーカー使用者に悪影響を与える可能性があります。

ペースメーカーと測定器は、最低 10 cm 以上離してご使用ください。

1.2. testo 549i の安全上のご注意

警告

冷媒ガスは、高圧、高温あるいは低温になっており、毒性成分を含んでいます。

冷媒による傷害にご注意ください。

認定者だけが取り扱うようにしてください。

保護ゴーグルと安全手袋を着用してください。

压力定測前に測定器と圧力の接続ポートをしっかりと締めてください。

使用可能な測定範囲(0 to 60 bar)を厳守してください。CO₂冷媒(R744)をご使用の場合は特に高圧なのでご注意ください。

1.3. testo 805i の安全上のご注意

注意!

レーザー放射！クラス 2 レーザー

レーザー光線をのぞかないでください。

1.4. testo 405i

センサーに触れないでください。センサーを清潔に保ちます。 使用後は保護キャップを閉じてください。!

1.5. testo 605i

結露がないこと。多湿環境で長時間使用する場合（≤30℃ 80%RH以上で12時間以上、>30℃ 60%RH以上で12時間以上）は、当社（www.testo.com）までお問い合わせください。

センサを溶剤（ケテン、エタノール、イソプロピルアルコール、トルエン等）などの揮発性有機化合物や、（特に高濃度の）有機化合物およびそれに類する気体に長時間さらすことはお止めください。

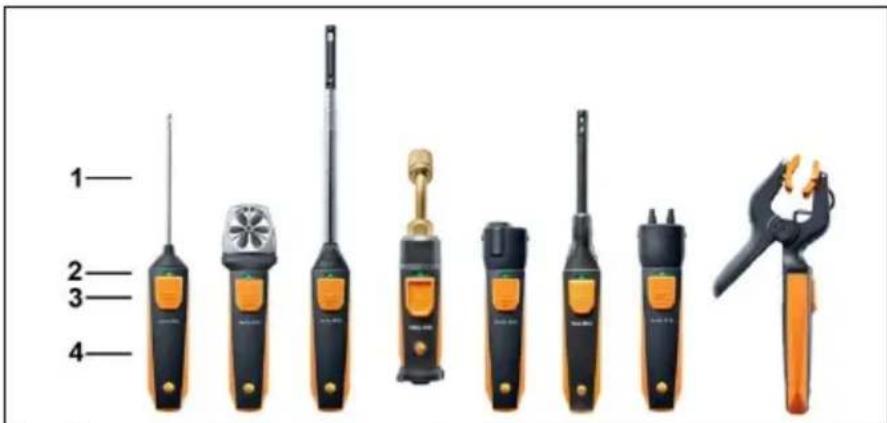

2 概要

1 2 3 4

1	測定器	3	ボタン
2	LED 4		バッテリーボックス(背面)

3 電源のオン/オフ

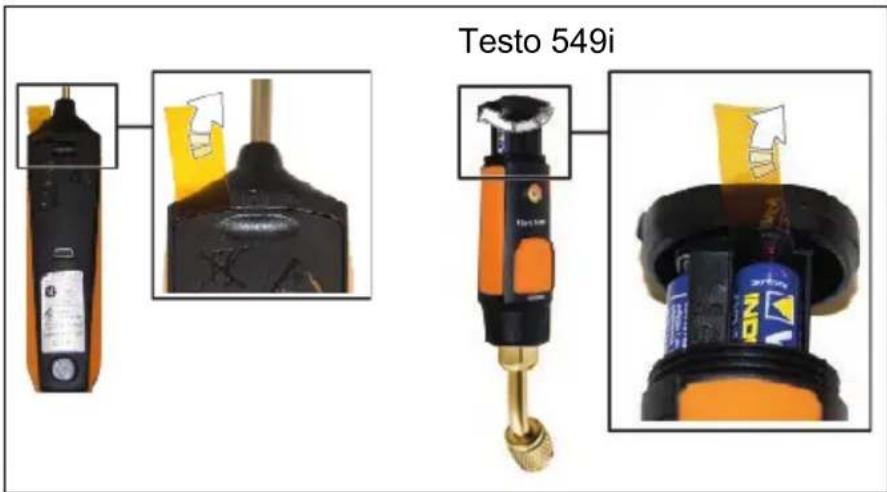

3.1. 電源のオン

Testo 549i

1. バッテリーボックスからフィルムを引っっぱり抜いてください。
2. ボタンを押します。

- Smart Probes の電源が ON になります。

3.2. 電源のオフ

1. ボタンを押し続けます。

- Smart Probes の電源がオフになります。

4 Bluetooth® モジュール

Bluetooth® 接続の確立

i

testo Smart Probe は、アプリがインストールされたタブレットまたはスマートフォンと Bluetooth で接続します。

アプリは、iOS 端末は App Store で、Android 端末は Play Store で ダウンロードできます。

要件:

• iOS 8.3 またはそれ以降 / Android 4.3 またはそれ以降
• Bluetooth 4.0

Bluetooth® 認証

i

無線モジュールは、使用国の法令と規則に従い使用してください。使用を許可された国以外で本製品を使用することを禁じます。本製品の使用者および所有者は、必ず適用される規則と使用条件を守らなくてはなりません。また、無線の使用許可を得ていない国への転売、輸出、輸入などに伴い発生する責任は、すべて使用者および所有者が追うものとします。

5 LED ステータス

LED ステータス	意味
赤の点滅 電池残量が少ない
黄の点滅	Smart Probe の電源がオンになっているSmart Probe の識別中、未接続
緑の点滅	Smart Probe の電源がオンになっているBluetooth 接続

6 測定値の転送

√ Smart Probes の電源が入り、Bluetooth でモバイル端末と接続します。

1. Smart Probes の測定値は自動的にモバイル端末のディスプレイに表示されます。

2. ボタンを押します。

- 現在の値がホールドされます。

1. ボタンを再度押します。

- 再度、現在の測定値が表示されます。

i

本説明書は、基本的な操作の説明です。 製品の安全な取扱方法やさらに詳しい情報は、次のURLより、取扱説明書をご参照ください。

当該機器には電波法に基づく、技術基準適合証明等を受けた特定無線設備を装着している。
