Tipo de produto	Medidor de umidade para materiais
Marca	Testo
Modelo	606-1
Dimensões (com tampa)	119 x 46 x 25 mm
Peso (com pilhas e tampa)	90 g
Alimentação	2 pilhas AAA 1,5 V
Autonomia das pilhas	200 h (sem iluminação)
Faixa de medição (madeira)	7,0 a 54,8 % de massa conforme espécie
Faixa de medição (materiais de construção)	0,0 a 22,1 % de massa conforme material
Resolução	0,1 %
Precisão	±1 % (condutividade)
Frequência de medição	0,5 s
Temperatura de operação	-10 a 50 °C
Temperatura de armazenamento	-40 a 70 °C
Índice de proteção	IP20
Display	Tela LCD com iluminação
Funções	Desligamento automático, Hold, seleção de curva do material, teste de funcionamento
Materiais mensuráveis	Madeira (faia, carvalho, pinho, etc.) e materiais de construção (cimento, gesso, tijolo, etc.)
Manutenção	Limpar a caixa com um pano úmido (água com sabão). Não use solventes.
Substituição das pilhas	Deslizar a tampa, substituir por 2 pilhas AAA respeitando a polaridade
Garantia	2 anos
Homologações	Diretiva 2014/30/UE

Perguntas frequentes - 6061 Testo

Como ligar e desligar o Testo 606-1?

Para ligar, pressione brevemente a tecla ⏻. Para desligar, mantenha a tecla ⏻ pressionada por 2 segundos até que o display se apague.

Como selecionar o tipo de material a medir?

Pressione várias vezes a tecla ▲ até que a curva característica desejada apareça. Os materiais estão listados no adesivo a colar no interior da tampa de proteção.

O que significam as exibições 'Hi' ou 'Lo'?

Essas mensagens indicam que o valor medido está fora da faixa de medição do material selecionado. Certifique-se de que o material está na faixa especificada e que as pilhas estão suficientemente carregadas.

Como testar o bom funcionamento do aparelho?

Pressione várias vezes a tecla ⚠ até exibir 'Test:', em seguida conecte os eletrodos aos contatos de resistência de controle na tampa. Se 'Test: ok' aparecer, o aparelho está pronto.

Qual é a profundidade de medição dos eletrodos?

Insira as agulhas de medição o mais profundamente possível, ou seja, 4 a 5 mm no material.

Como trocar as pilhas?

Deslize a tampa do compartimento de pilhas para baixo, retire as pilhas usadas e insira duas pilhas novas AAA 1,5 V respeitando a polaridade, em seguida feche a tampa.

O aparelho desliga sozinho. Como desativar a função Auto Off?

No modo de configuração (manter ⏻ pressionado ao ligar), selecione 'Auto Off' com ▲ e confirme com Mode para passar para OFF.

Como interpretar os valores de umidade?

Os valores exibidos são em porcentagem da massa. Consulte a tabela no manual para saber se um material está seco, duvidoso ou úmido conforme a curva característica utilizada.

O que fazer se o aparelho exibir 'Test: ok' e não ligar?

Limpe os eletrodos e os contatos da tampa. Se o problema persistir, contate o serviço pós-venda Testo.

Como limpar o Testo 606-1?

Limpe a caixa com um pano úmido e água com sabão. Não use solventes nem produtos de limpeza agressivos.

MANUAL DE UTILIZADOR 6061 Testo

Manual de instruções pt

Manual de instruções pt....49 - 58

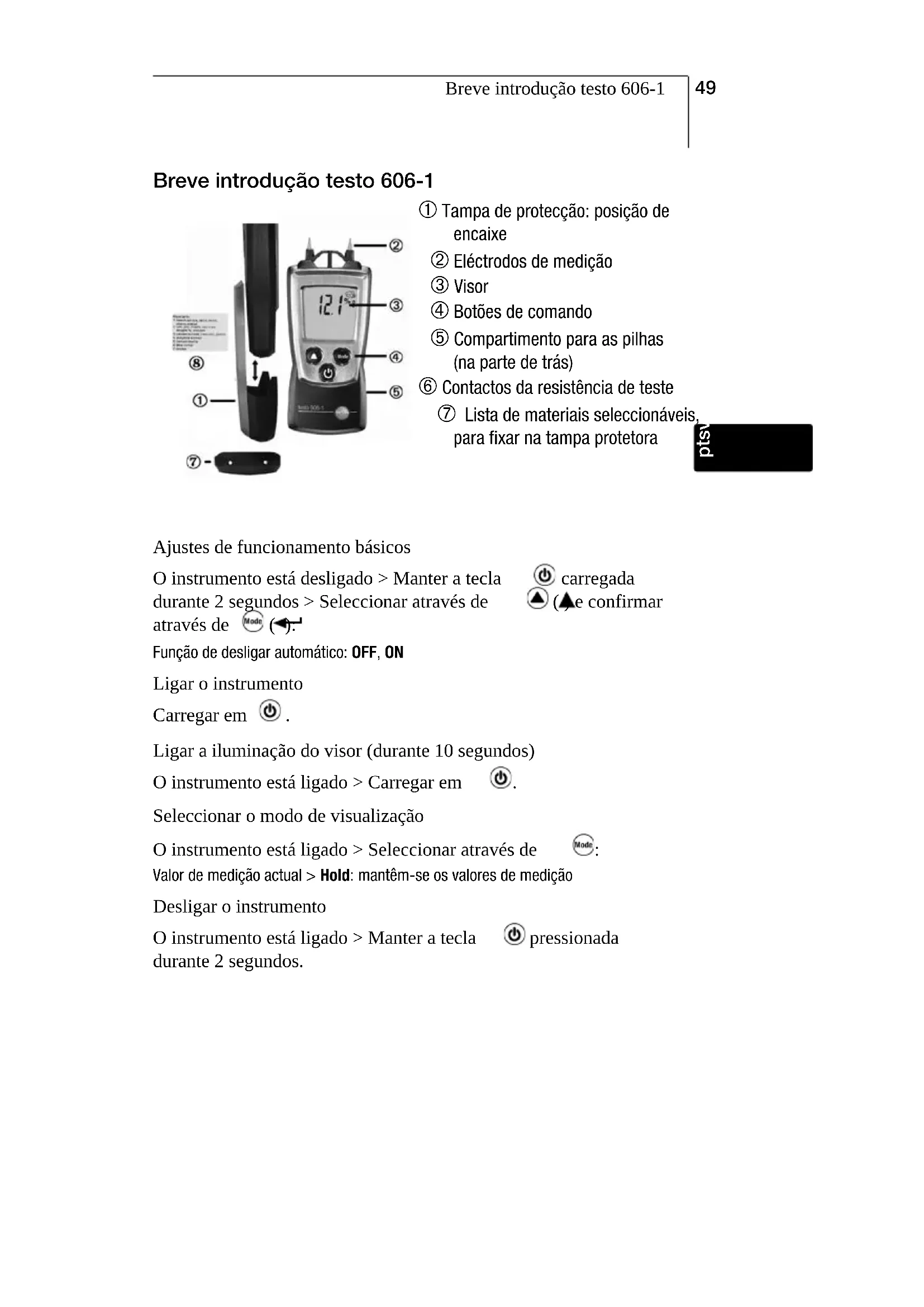

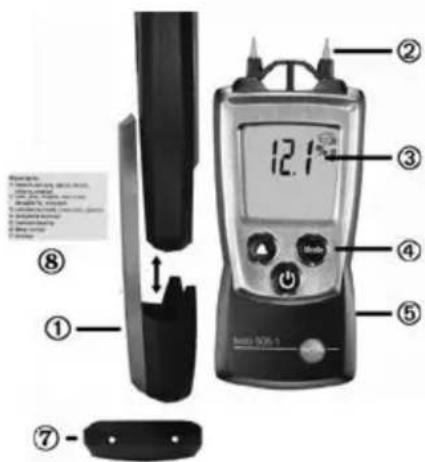

Breve introdução testo 606-1

① Tampa de protecção: posição de encaixe
② Eléctrodos de medição
③ Visor
④ Botões de comando
⑤ Compartimento para as pilhas (na parte de trás)
⑥ Contactos da resistência de teste
⑦ Lista de materiais seleccionáveis, para fixar na tampa protetora

ptsv

carregada (e confirmar

Função de desligar automático: OFF, ON

Ligar o instrumento

Carregar em ⏻.

Ligar a iluminação do visor (durante 10 segundos)

O instrumento está ligado > Carregar em ⏻.

Seleccionar o modo de visualização

O instrumento está ligado > Selecionar através de Mode:

Valor de medição actual > Hold: mantêm-se os valores de medição

Desligar o instrumento

O instrumento está ligado > Manter a tecla pressionada durante 2 segundos.

Segurança e meio ambiente

Sobre esta documentação

Leia com atenção toda a documentação e familiarize-se com o manuseamento do produto antes de o utilizar. Mantenha esta documentação à mão, de modo a poder consultá-la sempre que necessário. Entregue-a aos próximos utilizadores deste produto.

Tenha especialmente em conta as informações realçadas pelos seguintes símbolos:

Com a palavra de advertência Precaução!:

Chama a atenção para perigos que podem provocar ferimentos ligeiros ou danos materiais, caso não leve a cabo as medidas de precaução indicadas.

Informação importante.

Evitar danos pessoais/danos materiais

Utilizar o produto apenas de forma apropriada e de acordo com a sua finalidade, dentro dos parâmetros mencionados no capítulo „Dados Técnicos“. Não aplicar força.
Nunca guardar este produto junto de dissolventes, ácidos ou outros materiais agressivos.
Levar a cabo apenas as tarefas de manutenção descritas na documentação. Ao fazê-lo, respeitar os passos indicados. Utilizar apenas peças de substituição originais Testo.

Protecção do meio ambiente

Deitar fora as pilhas recarregáveis avariadas e as pilhas gastas nos pontos de recolha previstos para tal.
Enviar o produto à Testo após este ter chegado ao fim da sua vida útil. Nós nos encarregaremos da sua eliminação ecológica.

Especificações

Funções e uso

O testo 606-1 é um instrumento de medição da humidade do material. Este instrumento utiliza-se normalmente para determinar o teor de humidade em materiais como a madeira ou materiais de construção. O procedimento de medição utilizado é apropriado para que a medições gerais para determinar quando o material está seco. A humidade do material é dada em % por peso.

Dados técnicos

Dados técnicos de medição

• Sensor: Resistência eléctrica (medição da conductividade)
• Parâmetros: % humidade por peso de material (madeira, materiais de construção)
• Gamas de medição: Ver o capítulo Usando o produto
• Resoluções: 0.1 %
• Exactidões (com temperatura nominal de 22 °C, ±1 dígito): Medição da conductividade ±1%
• Taxa de medição: 0.5 s

Outros dados do instrumento

• Tipo de protecção: IP20
• Temperatura do ambiente: -10...50 °C, 14...122 °F
• Temperatura de armazenamento/ transporte: -40...70 °C, -40...158 °F
• Alimentação de tensão: 2x 1,5V tipo AAA
• Autonomia da pilha: 200 h (iluminação do visor apagada)
• Dimensões: 119x46x25mm / 4.69x1.81x0.98" (incluindo tampa de protecção)
• Peso: 90g / 3.2 oz (incluindo pilhas e capa de protecção)

Verificações e autorizações

- Este produto cumpre as directivas segundo 2014/30/UE, de acordo com a certificação de conformidade.

Garantia

- Duração: 2 anos, condições de garantia: ver www.testo.com/warranty

Descrição do produto

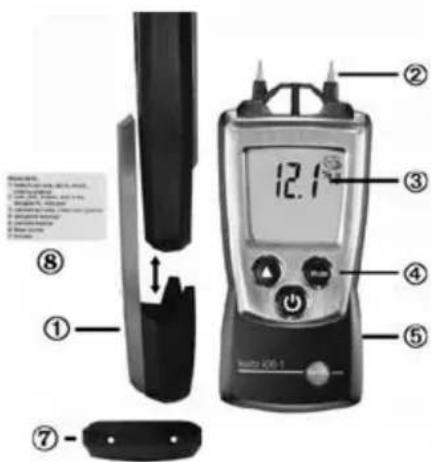

Breve descrição

① ② ③ ④ ⑤ ⑦ ⑧ 12.1° Sweitz 406-1

① Tampa de protecção: posição de encaixe

② Eléctrodos de medição

Precaução! Perigo de ferimento através dos eléctrodos de medição.

Quando não estiver a utilizar, colocar a tampa de protecção.

③ Visor
④ Botões de comando
⑤ Compartimento para as pilhas (na parte de trás)
⑥ Contactos da resistência de teste
⑦ Lista de materiais seleccionáveis, para fixar na tampa protetora

Os primeiros passos

Colocar as pilhas:

1 Abrir o compartimento para as pilhas: empurrar a tampa para baixo.
2 Colocar pilhas (2x 1,5 V tipo AAA). Tenha em conta a polaridade correcta.
3 Fechar o compartimento para as pilhas: fechar a tampa.

➢ Ajustes de funcionamento básicos (modo de configuração):

Funções ajustáveis

- Função de desligar automático: OFF (desligar), ON (ligar; o instrumento desligase automaticamente depois de 10 minutos sem carregar numa tecla)

1 Ao ligar o instrumento, manter a tecla Ⓕ pressionada até que surjam no visor os símbolos ▲ e ◀ (modo de configuração).

- Pode visualizar-se a função ajustada. O actual ajuste pisca.

2 Carregar várias vezes em ⚠ (▲até que o ajuste desejado comece a piscar.

3 Carregar em Mode (←) para confirmar a indicação. - O instrumento passa para o modo de medição.

Utilizar o produto

n de

De modo a garantir valores de medição correctos:

- Repetir a medição em vários locais. O resultado de medição pode ser influenciado pelas diferenças da resistência da madeira com a fibra, ou transversalmente à fibra. Se as agulhas forem espetadas no sentido das fibras, os valores poderão ser ligeiramente superiores, uma vez que a resistência no material é menor.

- Uma medição apenas é efectuada até à profundidade de penetração das agulhas no material. Espetar as agulhas de medição o mais profundo possível (4 a 5 mm).

- Nas medições da humidade em combustíveis, recomenda-se que, antes da medição, o cavaco de madeira seja cortado a meio e medido em três pontos. Pontos de medição: a 5 cm dos bordos de corte esquerdo e direito e uma vez no centro do cavaco.

Os valores indicados são altamente dependentes do material/manufactura usado no edifício, e das condições ambiente. Porque os materiais são naturais, os mesmos materiais podem variar de grupo para grupo.

Ligar o instrumento:

Carregar em ⏻. - Inicia-se o modo de medição.

Ligar a iluminação do visor

√ O instrumento encontra-se ligado.

Carregar em ⏻.

- A iluminação do visor apaga-se automaticamente depois de 10 segundos sem carregar numa tecla.

Ajustar a curva característica do material:

Esta mostra o símbolo do material 📄 (madeira) ou 🌿 (material de construção) juntamente com o respectivo número do material (v. autocolante anexo para a parte interior da tampa de protecção).

Materiais seleccionáveis Gama de medição

1. faia, abeto, larício, bétula, cerejeira, nogueira 8.8...54.8 % por peso
2. carvalho, pinheiro, ácer, freixo, abeto de douglas, 7.0...47.9 % por peso meranti
3. pavimento de cimento, betão 0.9...22.1 % por peso
4. pavimento de anidrite 0.0...11.0 % por peso
5. argamassa de cimento 0.7...8.6 % por peso
6. argamassa de cal, gesso 0.6...9.9 % por peso
7. tijolo 0.1...16.5 % por peso

   Carregar várias vezes em até aparecer a curva característica do material desejada.

Testar o funcionamento do instrumento:

1 Carregar várias vezes em ⚠ até aparecer Test: aceso.
2 Ligar os eléctrodos de medição aos contactos da resistência de teste na parte superior da tampa de protecção.

- A palavra Test pisca.

- Test: ok está aceso: O instrumento está pronto para o funcionamento.

Test: ok não está aceso: Não foi possível fazer o teste; consulte o capítulo „Conselhos e assistência“.

3 Carregar em ⬆, voltar ao menu de medição

▶ Alterar o modo de visualização do visor:

Modos de visualização ajustáveis

• Valor de medição actual
• Hold: mantêm-se os valores de medição

  Carregar em até aparecer o modo de visualização desejado.

➤ Desligar o instrumento:

Manter a tecla 📍carregada até que o visor se apague.

Manutenção do produto

Substituir as pilhas:

1 Abrir o compartimento para as pilhas: empurrar a tampa para baixo.
2 Retirar as pilhas gastas e colocar as novas (2x 1,5 V tipo AAA). Tenha em conta a polaridade correcta.
3 Fechar o compartimento para as pilhas: fechar a tampa.

▶ Limpar a carcaça:

No caso de esta apresentar sujidade, limpar a carcaça com um pano húmido (espuma de sabão). Não utilizar produtos de limpeza ou solventes agressivos.

Conselhos e assistência

Perguntas e respostas

Pergunta Causas possíveis/Soluções

Hi ou Lo

- Valores de medição fora da gama de medição

(demasiado elevados, demasiado baixos): respeitar a gama de medição permitida.

Capacidade residual <10 minutos: substituir a pilha

Testar o funcionamento

- Limpar os eléctrodos de medição e os contactos na de protecção.

- Nova mensagem de erro: enviar o instrumento ao serviço de assistência ao cliente Testo.

Eléctrodos de medição têm defeito/gastos

- Enviar o instrumento ao serviço de assistência aocliente Testo.

A humidade do material medida é relativa ao peso seco (0 % de humidade) do respectivo material. As curvas características do material foram averiguadas através do método Darr-Wäge (humidificação e secagem). As gamas de medição indicadas guiam-se a partir disso.

Conversão para percentagens de peso

Percentagens de peso = (peso húmido - peso seco) * 100 / peso seco

Exemplo

Peso húmido: 180 g

Peso seco: 150 g

Percentagens de peso: (180 - 150) * 100 / 150 = 20 %

Conversão para teor de humidade

Teor de humidade % = (peso húmido - peso seco) * 100 / peso húmido

Exemplo

Peso húmido: 180 g

Peso seco: 150 g

Teor de humidade %: (180 - 150) * 100 / 180 = 16,6 %

O que é alarmante ou está seco e húmido?

Os valores indicados são valores de orientação para a avaliação dos materiais. Trata-se de valores típicos para a área interior.

Curva característica Material Seco Alarmante Húmido /				muito húmido
Curva característica 1 aquecimento interno	Faia, abeto, larício...	<12 12	..15 > 15
Curva característica 2 sem aquecimento interno	Carvalho, pin-heiro, ácer...	< 15 15	...20 > 20
Curva característica 3 Pavimento de cimento		< 3	3...5	> 5
Curva característica 3	Betão	< 2.2	2.2...4.4	> 4.4
Curva característica 4 Pavimento de anidrite		< 0.5 0.5...1		> 1
Curva característica 5	Argamassa de cimento	< 3	3...5	> 5
Curva característica 6	Argamassa de cal	< 2	2...4	> 4
Curva característica 6	Gesso	< 2	2...4	> 4
Curva característica 7	Tijolo	< 1	1...3	> 3

ptsv

Valores de referência para a humidade da instalação da madeira, que se ajusta numa média após um determinado período de utilização (DIN 1052-1 (4/88) de Parágrafo. 4.2.1.):

Curva caract.	Área de aplicação	% Humidade em madeira por peso
1 ou 2	Edifícios fechados em todos os lados com aquecimento	9 ± 3
1 ou 2	Edifícios fechados em todos os lados sem aquecimento	12 ± 3
1 ou 2	Edifícios com telhado aberto	15 ± 3
1 ou 2	construções que estão abertas ao ambiente em todos os lados	18 ± 6

Se não respondermos às suas questões, por favor contacte oseu distribuidor ou o Serviço Técnico da Testo. Para detalhes de contactos, por favor visite www.testo.com/service-contact
