Тип продукта	Влагомер для материалов
Бренд	Testo
Модель	606-1
Размеры (с крышкой)	119 x 46 x 25 мм
Вес (с батареями и крышкой)	90 г
Питание	2 батарейки AAA 1,5 В
Срок службы батарей	200 ч (без подсветки)
Диапазон измерения (древесина)	от 7,0 до 54,8 % массы в зависимости от породы
Диапазон измерения (строительные материалы)	от 0,0 до 22,1 % массы в зависимости от материала
Разрешение	0,1 %
Точность	±1 % (проводимость)
Частота измерения	0,5 с
Рабочая температура	от -10 до 50 °C
Температура хранения	от -40 до 70 °C
Степень защиты	IP20
Дисплей	ЖК-экран с подсветкой
Функции	Автовыключение, удержание, выбор кривой материала, тест работы
Измеряемые материалы	Древесина (бук, дуб, сосна и т.д.) и строительные материалы (цемент, штукатурка, кирпич и т.д.)
Обслуживание	Очищайте корпус влажной тканью (мыльной водой). Не используйте растворители.
Замена батарей	Сдвиньте крышку, замените на 2 батарейки AAA, соблюдая полярность
Гарантия	2 года
Сертификаты	Директива 2014/30/ЕС

Часто задаваемые вопросы - 6061 Testo

Как включить и выключить Testo 606-1?

Чтобы включить, кратко нажмите кнопку ⏻. Чтобы выключить, удерживайте кнопку ⏻ нажатой в течение 2 секунд, пока дисплей не погаснет.

Как выбрать тип измеряемого материала?

Нажимайте несколько раз кнопку ▲, пока не появится нужная характеристическая кривая. Материалы перечислены на наклейке, которую нужно приклеить внутри защитной крышки.

Что означают индикации 'Hi' или 'Lo'?

Эти сообщения означают, что измеренное значение выходит за пределы диапазона измерения выбранного материала. Убедитесь, что материал находится в указанном диапазоне и батареи достаточно заряжены.

Как проверить правильную работу прибора?

Нажимайте несколько раз кнопку ⚠, пока не отобразится 'Test:', затем подключите электроды к контактам контрольного резистора на крышке. Если отобразится 'Test: ok', прибор готов.

Какова глубина измерения электродов?

Втыкайте измерительные иглы как можно глубже, на 4-5 мм в материал.

Как заменить батарейки?

Сдвиньте крышку батарейного отсека вниз, извлеките старые батарейки и вставьте две новые батарейки AAA 1,5 В, соблюдая полярность, затем закройте крышку.

Прибор выключается сам. Как отключить функцию автоматического выключения?

В режиме конфигурации (удерживайте ⏻ при включении), выберите 'Auto Off' с помощью ▲ и подтвердите кнопкой Mode, чтобы перевести в OFF.

Как интерпретировать значения влажности?

Отображаемые значения указаны в процентах от массы. Обратитесь к таблице в инструкции, чтобы узнать, является ли материал сухим, сомнительным или влажным в соответствии с используемой характеристической кривой.

Что делать, если прибор отображает 'Test: ok' не включается?

Очистите электроды и контакты крышки. Если проблема не исчезнет, обратитесь в сервисный центр Testo.

Как очистить Testo 606-1?

Очищайте корпус влажной тканью с мыльной водой. Не используйте растворители или агрессивные чистящие средства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 6061 Testo

Руководство пользователя ru

Инструкция по эксплуатации ru....59-67

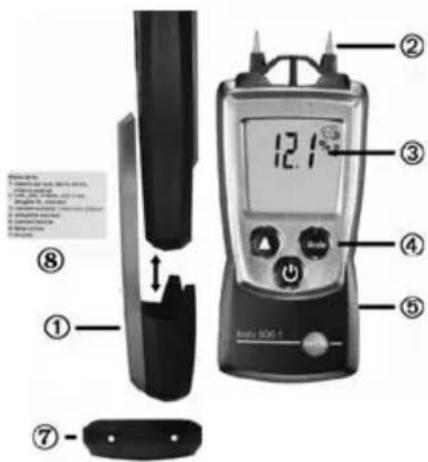

Краткая инструкция testo 606-1

① Защитный чехол
② Контактные электроды
③ Дисплей
④ Кнопки управления
⑤ Отсек батарей (сзади)
⑥ Контакты контрольного сопротивления
⑦ Список устанавливаемых материалов

Базовые настройки

Прибор выключен > нажать и держать ⏻ 2c > выбрать ⚠️, ▲ подтвердить Mode (◀).

Автовыключение:: OFF, ON

Включение прибора

Нажать Ⓧ.

Включение подсветки дисплея (на 10 сек)

Прибор включен > нажать ⏻

Выбор режима отображения

Прибор включен > выбрать Modn :

Текущее значение > Hold: Фиксация измеренных значений

Выключение прибора:

Прибор включен >нажать и держать ⏻ 2с.

Безопасность и защита окружающей среды

Об этой инструкции

Пожалуйста внимательно изучите настоящую инструкцию пред тем как приступить к работе с прибором. В дальнейшем, всегда держите инструкцию "под рукой". Если вы передаете прибор другому пользователю, обязательно передайте ему инструкцию.

Обратите особое внимание на разделы, отмеченные символами:

Слово Внимание!:

Предупреждает о риске получения физической травмы или повреждения прибора.

Важная информация.

Безопасность персонала/прибора

Используйте прибор только по его прямому назначению и с параметрами, указанными в спецификации прибора. Не используйте силу.
Не храните прибор вместе с расстворителями, кислотами и другими агрессивными веществами.
Обслуживание и ремонт прибора разрешен только в объеме, разрешенным данной инструкцией. Соблюдайте порядок обслуживания. Используйте только оригинальные запасные части Testo.

Защита окружающей среды

Утилизируйте использованные батарейки/аккумуляторы только в специально предназначенных для этого местах.
Отправьте отслуживший свой срок прибор обратно производителю Testo, где позаботятся о его безопасной утилизации.

Спецификация

Область применения

testo 606-1 - прибор для измерения влажности материалов. Как правило используется для измерения влажности дерева или строительных материалов. Используемый метод подходит для экспресс анализа сушки материалов. Влажность материалов отображается в % по массе.

Технические данные

Данные измерений

• Сенсоры:
Электрического сопротивления (измерение проводимости), сенсор влажности Testo, NTC-температурный сенсор
- Параметры:
% влажность материала (дерево, стройматериалы)
• Диапазон измерения:
См. раздел Работа с прибором.
- Сазрешение:
0.1%
- Точность (При 25 °C, ±1 цифра): Влажность материала ±1 %,
- Measuring rate:
0.5сек, Влажность: 1сек

Дополнительные данные

• Класс защиты: IP20
• Внешние условия: -10...50 °C, 14...122 °F
• Условия хранения/транспортировки: -40...70 °C, -40...158 °F
• Питание: 2x 1.5 V type AAA
• Ресурс батарей: 130 ч (без подсветки дисплея)
• Размеры: 119x46x25mm(с защитным чехлом)
• Вес: 90 г (с батарейками и защитным чехлом)

Экспертиза и лицензии

- Как заявлено в сертификате соответствия, этот прибор соответствует требованиям директивы 2014/30/EU.

Гарантия

- Срок гарантии: 2 года. Условия гарантии: см. www.testo.ru/warranty

Описание прибора

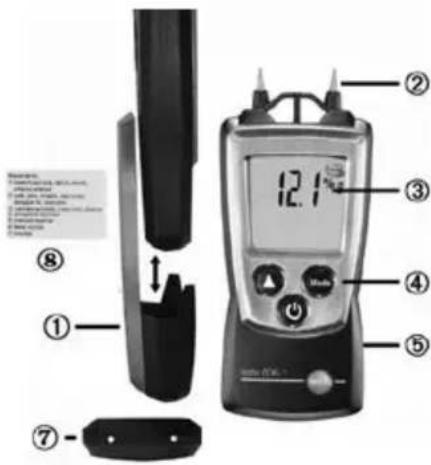

Внешний вид

② Контактные электроды

Внимание! Опасность нанесения травм контактными электродами!

После использования прибора, надевайте защитный чехол.

③ Дисплей

④ Кнопки управления

⑤ Отсек батарей (сзади)

⑥ Контакты контрольного сопротивления

⑦ Список устанавливаемых материалов

Подготовка к работе

Установка батареек:

1 Откройте отсек батареек, сдвинув крышку отсека вниз.
2 Установите батарейки (2x 1.5 В тип AAA). Соблюдайте полярность!
3 Закройте отсек батареек, задвинув крышку.

Базовые настройки (конфигурация):

Изменяемые параметры

- Автовыключение: OFF(выкл), ON(вкл) (прибор автоматически выключится через 10 минут после последнего нажатия на кнопки управления)

1 При включении прибора, нажмите и держите пока и ▲не появятся на дисплее (режим конфигурации).

- Отображается изменяемый параметр. Мигает текущая установка.

2 Нажмите ▲ (▲несколько раз для выбора необходимой установки.

3 Нажмите Mode (◄для подтверждения установки.

- Прибор перейдет в режим измерений.

Работа с прибором

Для получения корректных измерений:

- Повторите измерения в нескольких точках. Различное значение сопротивления дерева, вдоль или поперек волокон, может влиять на результат измерения. Если контактные электроды вставлены вдоль волокон, то измеренное значение может быть несколько выше, т.к. сопротивления материала здесь ниже.

- Измерения возможны только при контактных электродах, введенных в материал. Вставляйте контактные электроды на максимально возможную глубину ( 4-5мм).

Перед измерением массовой влаги дров рекомендуется разрубать их на части и проводить измерения по трем точкам. Точки измерения: по 5 сантиметров от левого и правого края кромке и одна точка в центре полена.

Отображаемые значения напрямую зависят от строительного материала а также от его производителя и от внешних условий. Поскольку измеряемые материалы имеют природное происхождение, их свойства могут раличаться у разных партий.

Включение прибора:

Нажмите.
- Прибор в режиме измерений.

Включение подсветки дисплея:

Прибор включен.
Нажмите.
- Подсветка автоматически выключится, если не нажимать на кнопки, через 10 секунд.

> Выбор характеристических кривых

Влажность материала отображается на верхней строке дисплея. Символ материала 📄 (дерево) или ⚙️ (стройматериал) отображается вместе с номером кривой материала (номера материалов также указаны на наклейке защитного чехла).

Номера кривых для материалов Диапазон измерений

1. бук, ель, лиственница, береза, вишня, грецкий орех 8.8...54.8 % по массе
2. дуб, сосна, клен, ясень, ель Дугласа, красн. дерево 7.0...47.9 % по массе
3. цементный маяк, бетон, штукатурка 0.9...22.1 % по массе
4. гипсовый маяк 0.0...11.0 % по массе
5. цементный раствор 0.7...8.6 % по массе
6. известковый раствор, штукатурка 0.6...9.9 % по массе
7. кирпич 0.1...16.5 % по массе

Нажимайте ⬆ последовательно, пока не отобразится номер необходимой характеристической кривой.

➢ Проверка работоспособности прибора:

1 Нажмите ⬆ несколько раз, пока на дисплее не появится надпись Test:
2 Соедините чувствительные электроды с контактами контрольного сопротивления, находящимися в нижней части защитного чехла.
- Test Мигает.
- Отображается Test: ok: прибор исправен.
Не отображаетсяTest: ok : тест не проходит, см. раздел ,Вопросы и ответы'.

3 Нажмите ▲ для возврата к измерениям.

Выбор режима отображения параметров:

Выбираемые режимы отображения

• Текущие значения
• Hold: Фиксация измеренных значений.
• Нажмите Ⓜ несколько раз, пока не выберите необходимый режим отображения.

Выключение прибора:

Нажмите ⏻ и удерживайте, пока не погаснет дисплей.

Обслуживание прибора

Замена батареек:

1 Откройте отсек батареек, сдвинув крышку отсека вниз.
2 Выньте старые батарейки и установите новые (2 x 1.5 В тип AAA). Соблюдайте полярность!
3 Закройте отсек батареек, задвинув крышку.

Очистка корпуса:

При загрязнении, очистите корпус влажным тампоном (мыльным раствором). Не применяйте абразивные вещества и растворители!

Вопросы и ответы

Вопросы и ответы

На дисплее Возможная причина/решение
Hi или Lo(слишком высокие, слишком измерений для материалов, которые не были специальным образом осушены либо увлажнены, будут всегда за пределами измерительного диапазона.	Значения за пределами диапазона измерениянизкие): результаты
	Питания осталось <10 мин: Замените батарейки
При тестировании не горит: Test: okof the protection cap.Если ошибка осталась, отправьте прибор в сервисTesto	Очистите электроды и контакты контрольного сопротивления.либо врехнюю часть защитной крышки
Электроды неисправны/изношены	Отправьте прибор в сервис Testo.

Значение массовой доли влаги материала, полученное при измерении является отношением к сухой массе материала (0% влажности) соответствующего материала. Характеристические кривые, сохраненные в приборе, были определены при помощи гравиметрического анализа (взвешивание сухого и мокрого материала). Граничные значения были определены следующим образом:

Конвертация массы в проценты

Массовая доля в процентах = («влажная масса»-«сухая масса») Ч 100 / «сухая масса»

Пример

Влажная масса: 180 г

Сухая масса 150г:

Массовая доля в процентах: (180 - 150) Ч 100 / 150 = 20%

Конвертация содержания влаги

Содержание влаги % = («влажная масса»-«сухая масса») Ч 100 / влажная масса

Пример

Влажная масса: 180 г

Сухая масса 150г:

Содержание влаги %: (180 - 150) Ч 100 / 180 = 16.6%

Какие значения соответствуют сухому, подверженному риску или влажному материалу?

Руководствуясь указанными ниже значениями можно проводить оценку материалов. Значения являются типичными для внутренней зоны материала:

Характеристическая кривая	Материал Сухой	С	риском	Влажный / Очень влажный
Характеристическая кривая 1, прогретый (температура внутри ~+22°C)	Бук, пихта, лиственница ...	<12 1	2...15 > 15
Характеристическая кривая 2, непрогретый (температура внутри от +15 до +22°C)	Дуб, сосна, клен ....	< 15	15...20 > 20
Характеристическая кривая 3	Цементный маяк	< 3 3.	.5 > 5
Характеристическая кривая 3	Бетон	< 2.2 2	.2...4.4 > 4.4
Характеристическая кривая 4	Ангидридный маяк	< 0.5 0	.5...1 > 1
Характеристическая кривая 5	Цементный раствор	< 3 3.	.5 > 5
Характеристическая кривая 6	Известковый раствор	< 2 2.	.4 > 4
Характеристическая кривая 6	Гипс	< 2 2.	.4 > 4
Характеристическая кривая 7	Кирпич	< 1 1.	.3 > 3

Нормативные средние значения установившейся влажности в дереве за определенное время (DIN 1052-1 (4/88) Пар. 4.2.1.):

№ кривой Область применения Влажность дерева в % по массе

1 или 2 отапливаемые здания, закрытые со всех сторон 9 ± 3
1 или 2 неотапливаемые здания, закрытые со всех сторон 12 ± 3
1 или 2 открытое здание с крышей 15 ± 3
1 или 2 постройки, открытые со всех сторон 18 ± 6

При невозможности получить ответы на возникающие вопросы обратитесь к официальному партнёру Testo или в Сервисную службу Testo.

Контактные сведения приведены на сайте www.testo.ru/service/contact
