6061 - Messgeräte Testo - Kostenlose Bedienungsanleitung

Produkttyp	Materialfeuchtemesser
Marke	Testo
Modell	606-1
Abmessungen (mit Schutzkappe)	119 x 46 x 25 mm
Gewicht (mit Batterien und Schutzkappe)	90 g
Stromversorgung	2 AAA-Batterien 1,5 V
Batterielebensdauer	200 h (ohne Beleuchtung)
Messbereich (Holz)	7,0 bis 54,8 % Masse je nach Holzart
Messbereich (Baustoffe)	0,0 bis 22,1 % Masse je nach Material
Auflösung	0,1 %
Genauigkeit	±1 % (Leitfähigkeit)
Messfrequenz	0,5 s
Betriebstemperatur	-10 bis 50 °C
Lagertemperatur	-40 bis 70 °C
Schutzart	IP20
Anzeige	LCD-Bildschirm mit Beleuchtung
Funktionen	Auto-Off, Hold, Materialkurvenauswahl, Funktionstest
Messbare Materialien	Holz (Buche, Eiche, Kiefer usw.) und Baustoffe (Zement, Gips, Ziegel usw.)
Wartung	Reinigen Sie das Gehäuse mit einem feuchten Tuch (Seifenwasser). Keine Lösungsmittel.
Batteriewechsel	Schieben Sie den Deckel, ersetzen Sie durch 2 AAA-Batterien unter Beachtung der Polarität
Garantie	2 Jahre
Zulassungen	Richtlinie 2014/30/EU

Häufig gestellte Fragen - 6061 Testo

Wie schalte ich das Testo 606-1 ein und aus?

Zum Einschalten kurz die ⏻-Taste drücken. Zum Ausschalten die ⏻-Taste 2 Sekunden lang gedrückt halten, bis die Anzeige erlischt.

Wie wähle ich den zu messenden Materialtyp aus?

Drücken Sie mehrmals die ▲-Taste, bis die gewünschte Kennlinie erscheint. Die Materialien sind auf dem Aufkleber aufgelistet, der innen auf der Schutzkappe angebracht ist.

Was bedeuten die Anzeigen 'Hi' oder 'Lo'?

Diese Meldungen zeigen an, dass der Messwert außerhalb des Messbereichs des ausgewählten Materials liegt. Stellen Sie sicher, dass das Material im angegebenen Bereich liegt und die Batterien ausreichend geladen sind.

Wie teste ich die einwandfreie Funktion des Geräts?

Drücken Sie mehrmals die ⚠-Taste, bis 'Test:' angezeigt wird, und verbinden Sie dann die Elektroden mit den Prüfwiderstandskontakten auf der Schutzkappe. Wenn 'Test: ok' angezeigt wird, ist das Gerät bereit.

Wie tief dringen die Messelektroden ein?

Drücken Sie die Messnadeln so tief wie möglich ein, also 4 bis 5 mm in das Material.

Wie wechsle ich die Batterien?

Schieben Sie den Deckel des Batteriefachs nach unten, entnehmen Sie die alten Batterien und legen Sie zwei neue AAA 1,5 V-Batterien unter Beachtung der Polarität ein, dann schließen Sie den Deckel wieder.

Das Gerät schaltet sich automatisch aus. Wie deaktiviere ich die Auto-Off-Funktion?

Im Konfigurationsmodus (beim Einschalten ⏻ gedrückt halten) wählen Sie mit ▲ 'Auto Off' aus und bestätigen Sie mit Mode, um auf OFF zu schalten.

Wie interpretiere ich die Feuchtewerte?

Die angezeigten Werte sind in Prozent der Masse. Schlagen Sie in der Tabelle in der Bedienungsanleitung nach, um zu erfahren, ob ein Material trocken, grenzwertig oder feucht ist, je nach verwendeter Kennlinie.

Was tun, wenn das Gerät 'Test: ok' nicht anzeigt?

Reinigen Sie die Elektroden und die Kontakte der Schutzkappe. Wenn das Problem weiterhin besteht, wenden Sie sich an den Testo-Kundendienst.

Wie reinige ich das Testo 606-1?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und Seifenwasser. Verwenden Sie keine Lösungsmittel oder aggressiven Reinigungsmittel.

BEDIENUNGSANLEITUNG 6061 Testo

Bedienungsanleitung de....3 - 10

Instruction manual en....11 - 18

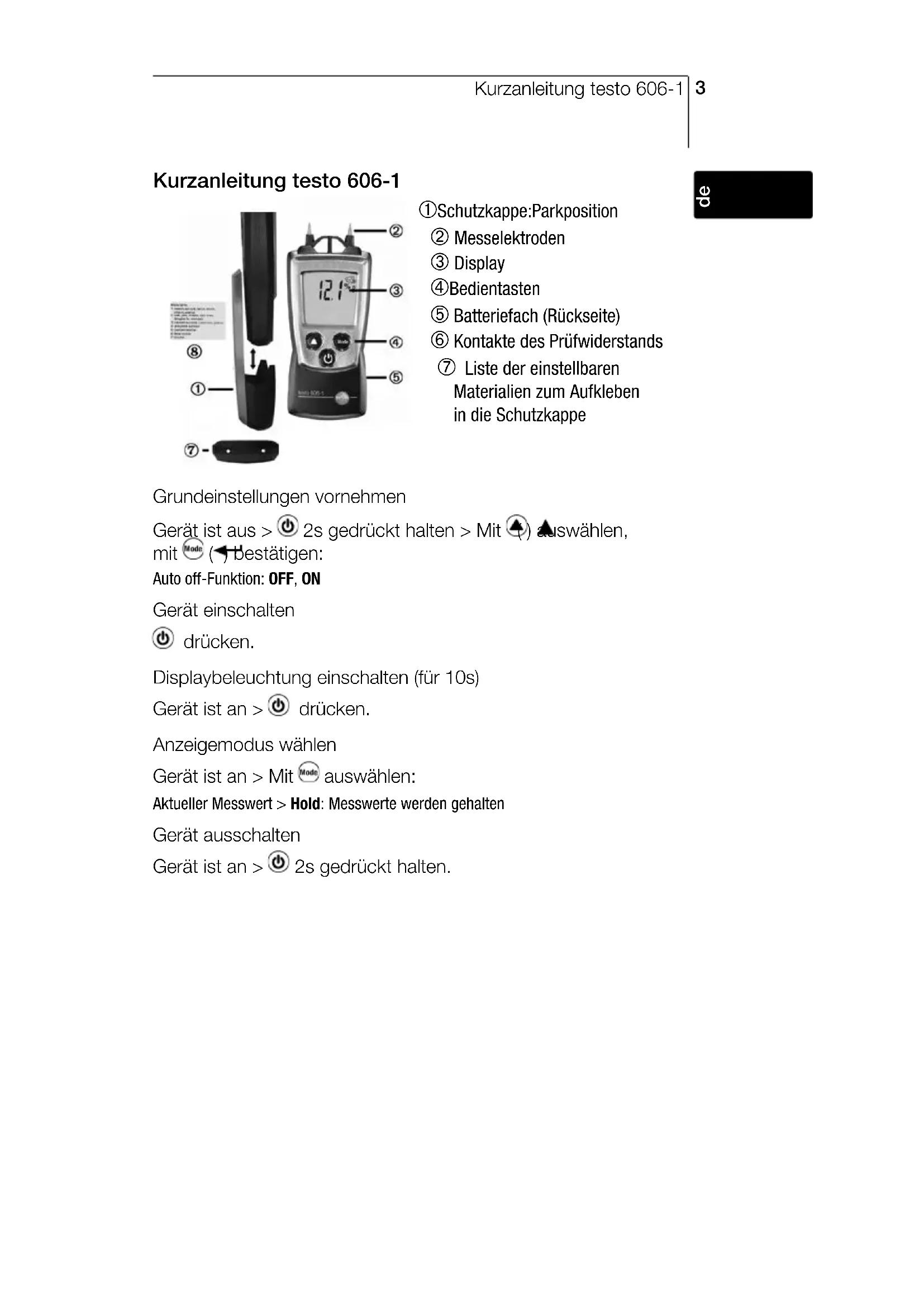

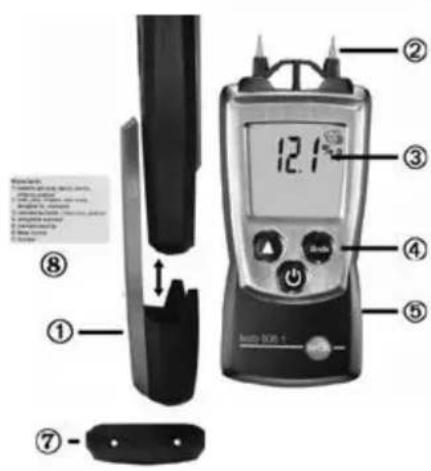

Kurzanleitung testo 606-1

① ② ③ ④ ⑤ ⑦ ⑧ 12.1Ω

①Schutzkappe:Parkposition

② Messelektroden
③ Display
④Bedientasten
⑤ Batteriefach (Rückseite)
⑥ Kontakte des Prüfwiderstands
⑦ Liste der einstellbaren Materialien zum Aufkleben in die Schutzkappe

de

Grundeinstellungen vornehmen

Gerät ist aus > ⏻ 2s gedrückt halten > Mit ⬆) auswählen, mit Mode (◄ bestätigen:

Auto off-Funktion: OFF, ON

Gerät einschalten

drücken.

Displaybeleuchtung einschalten (für 10s)

Gerät ist an > 🔍 drücken.

Anzeigemodus wählen

Gerät ist an > Mit Mode auswählen:

Aktueller Messwert > Hold: Messwerte werden gehalten

Gerät ausschalten

Gerät ist an > ⏻ 2s gedrückt halten.

Sicherheit und Umwelt

Zu diesem Dokument

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Doku menta tion griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter.
Beachten Sie besonders die Informationen, welche durch folgende Zeichen hervorgehoben sind:

Mit Signalwort Vorsicht!:

Warnt vor Gefahren, die zu leichten Körperverletzungen oder Sachschäden führen können, wenn die genannten Vorsichts maßnahmen nicht getroffen werden.

Wichtiger Hinweis.

Personenschäden / Sachschäden vermeiden

Das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.
Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder anderen aggressiven Stoffen lagern.
Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo verwenden.

Umwelt schützen

Defekte Akkus und leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

Leistungsbeschreibung

de

Funktionen und Verwendung

Das testo 606-1 ist ein Materialfeuchtemessgerät. Üblicher Verwendungszweck ist die Ermittlung des Materialfeuchtegehaltes in Holz oder Baumaterialien. Das verwendete Messverfahren ist geeignet für Übersichtsmessungen, um festzustellen ob das getestete Material noch weiter austrocknet. Der Materialfeuchtegehalt wird in Gewichts % angezeigt.

Technische Daten

Messtechnische Daten

• Sensoren: Elektrischer Widerstand (Leitfähigkeitsmessung),
• Messgrößen: Gewichts % Materialfeuchte (Holz, Baumaterialien), %rH, td, wb, °C, °F
• Messbereiche: -10...50 °C, 14...122 °F, 0...100 %rH, Materialfeuchte: siehe Kapitel Produkt verwenden

Auflösungen: 0.1 %, 0.1 °C, 0.1 °F, 0.1 %rH

- Genauigkeiten (Nenntemperatur 25°C / 77°F, ±1 Digit): Leitfähigkeitsmessung ±1 %, ±0.5 °C, ±0.9 °F, ±2,5 %rH (5...95 %rH)

- Messrate: 0.5s, Feuchte: 1s

Weitere Gerätedaten

• Schutzart: IP20
- Umgebungsbedingungen: -10...50°C, 14...122°F
- Lager- / Transportbedingungen: -40...70°C, -40...158°F
- Spannungsversorgung: 2 x 1,5V Typ AAA
- Batteriestandzeit: 130h (ohne Displaybeleuchtung)

• Abmessungen: 119x46x25mm / 4.69x1.81x0.98" (inkl. Schutzkappe)
• Gewicht: 90g / 0.20lb (inkl. Batterien und Schutzkappe)

Prüfungen und Zulassungen

• Dieses Produkt erfüllt laut Konformitätsbescheinigung die Richtlinien gemäß 2014/30/EU.
• Dieses Produkt ist TÜV-geprüft nach den Vorschriften der VDI 4206 Blatt 4: August 2013. Prüfkennzeichen TÜV By RgG 306
• Für amtliche Messungen nach 1. BlmSchV(Schornsteinfeger) und gemäß VDI 4206 Teil 4 muss das Messgerät halbjährlich von einer technischen Prüfstelle der Innung für das Schornsteinfegerhandwerk oder einer anderen von der Behörde anerkannten Prüfstelle überprüft werden.

Garantie

- Dauer: 2 Jahre, Garantiebedingungen: siehe Internetseite www.testo.com/warranty

Produktbeschreibung

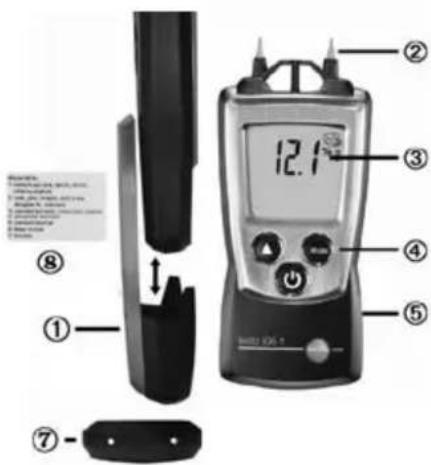

Auf einen Blick

①Schutzkappe:Parkposition

② Messelektroden

Vorsicht! Verletzungsgefahr durch Messelektroden.

Bei Nichtgebrauch Schutz kappe aufstecken.

③ Display

④Bedientasten

⑤ Batteriefach (Rückseite)

⑥ Kontakte des Prüfwiderstands

⑦ Liste der einstellbaren Materialien zum Aufkleben in die Schutzkappe

Erste Schritte

Batterien einlegen:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

- Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tastenbetätigung automatisch aus)

1 Beim Einschalten des Geräts gedrückt halten, bis im Display ▲ und ◀ erscheint (Konfigurationsmodus).

- Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.

2 (▲)mehrmals drücken, bis die gewünschte Einstellung blinkt.

3 Mode (←drücken, um die Eingabe zu bestätigen.

- Das Gerät wechselt in den Messmodus.

Produkt verwenden

de

Zur Gewährleistung korrekter Messwerte: Messung an mehreren Stellen wiederholen. Aufgrund des unterschiedlichen Widerstandes des Holzes mit bzw. quer zu den Fasern kann das Messergebnis beeinflusst werden. Werden die Einstechnadeln mit dem Faserverlauf eingestochen, können leicht höhere Werte resultieren, da der Widerstand im Material geringer ist.

• Eine Messung erfolgt nur bis zu der Tiefe, zu denen sich die Einstechnadeln im Material befinden. Stechen Sie die Messnadeln möglichst tief ein (4 bis 5 mm).
• Bei Messungen der Feuchte in Brennstoffen empfiehlt es sich, den Holzscheit vor der Messung zu spalten und an drei Punkten zu messen. Messpunkte: jeweils 5 cm von der linken und rechten Schnittkante entfernt und einmal in der Scheitmitte.

i Die angezeigten Werte hängen stark vom verwendeten Baustoff/Hersteller und dem Umgebungsklima ab. Da es sich hierbei um Naturprodukte handelt, können die selben Materialien aus unterschiedlichen Chargen vonein ander abweichen.

➤ Gerät einschalten:

⏻ drücken.

- Der Messmodus wird geöffnet.

▶ Displaybeleuchtung einschalten

√ Gerät ist eingeschaltet.

Ⓧ drücken.

- Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.

Materialkennlinie einstellen:

Die Materialfeuchteanzeige erscheint in der oberen Displayzeile. Angezeigt wird das Materialsymbol 📄 (Holz) oder 🌐 (Baumaterial) mit der jeweiligen Materialnummer (siehe beiliegenden Aufkleber für die Innenseite der Schutzkappe).

Einstellbare Materialien Messber

1. Buche, Fichte, Lärche, Birke, Kirsche, Nussbaum 8.8...54.8 Gewichts %

2. Eiche, Kiefer, Ahorn, Esche, Douglasie, Meranti 7.0...47.9 Gewichts %

3. Zement-Estrich, Beton 0.9...22.1 Gewichts %

4. Anhydrit-Estrich 0.0...11.0 Gewichts %

5. Zementmörtel 0.7...8.6 Gewichts %

6. Kalkmörtel, Gips 0.6...9.9 Gewichts %

7. Ziegel 0.1...16.5

mehrmals drücken, bis gewünschte Materialkennlinie erscheint.

Gerätefunktion testen:

1 mehrmals drücken, bis Test: leuchtet.

2 Messelektroden mit den Kontakten des Prüfwiderstands auf der Oberseite der Schutzkappe verbinden.

- Test blinkt.

- Test: ok leuchtet: Gerät funktionsfähig.

Test: ok leuchtet nicht: Prüfung nicht möglich, siehe Kapitel 'Tipps und Hilfe'.

3 ▲ drücken, zurück ins Messmenü.

▶ Displayansicht wechseln:

Einstellbare Ansichten

- Aktueller Messwert

- Hold: Messwerte werden gehalten

Mr. drücken, bis gewünschte Ansicht erscheint.

Gerät ausschalten:

⏻ gedrückt halten, bis das Display erlischt.

Produkt instand halten

▶ Batterien wechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.

2 Verbrauchte Batterien entnehmen und neue Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!

3 Batteriefach schließen: Batteriedeckel aufschieben.

Gehäuse reinigen:

Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen-lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Tipps und Hilfe

de

Fragen und Antworten

Frage Mögliche Ursachen / Lösungen
Hi oder Lo	Messwerte außerhalb des Messbereichs (zu hoch, zu niedrig): Die Messergebnisse sollten bei Materialen die nicht speziell getrocknet oder befeuchtet wurden immer im Messbereich liegen.
	Restkapazität <10min: Batterien wechseln.
Gerätefunktion testen:Test:ok leuchtet nicht Schutzkappe reinigen.Erneute Fehlermeldung: Gerät an den Testo-Kundendienst senden.	Messelektroden und Kontakte auf der Oberseite der
Messelektroden defekt/abgenutzt · Gerät an den Testo-Kundendienst senden.

Die gemessene Materialfeuchte bezieht sich auf das Trockengewicht (0 %-Feuchte) des jeweiligen Materials. Die hinterlegten Materialkennlinien wurden über die Darr-Wäge-(Befeuchtung- und Trocknungs-) Methode ermittelt. Daraus leiten sich die angegebenen Messbereiche ab.

Umrechnung in Gewichtprozente

Gewichtsprozente = (Nassgewicht-Trockengewicht) * 100 / Trockengewicht

Beispiel

Nassgewicht: 180 g,

Trockengewicht: 150 g

Gewichtprozente: (180 - 150) * 100 / 150 = 20 %

Umrechnung in Wassergehalt

Wassergehalt-% = (Nassgewicht-Trockengewicht) * 100 / Nassgewicht

Beispiel

Nassgewicht: 180 g

Trockengewicht: 150 g

Wassergehalt-%: (180 - 150) *100 / 180 = 16,6 %

Was ist trocken, bedenklich, feucht

Die angegeben Werte dienen als Richtwerte zur Beurteilung der Materialien. Es handelt sich um typische Werte für den Innenbereich.

Kennlinie Material trocken bedenklich feucht /				sehr feucht
Kennlinie 1 oder 2innen beheizt	Buche, Fichte,Lärche...	< 12 12..15 > 15
Kennlinie 1 oder 2innen unbe-heiztt	Eiche, Kiefer, Ahorn... < 15 15...20 > 20
Kennlinie 3 Zement-Estrich < 3 3...5 > 5
Kennlinie 3 Beton < 2.2 2.2...4.4		> 4.4
Kennlinie 4 Anhydrit-Estrich < 0.5		0.5...1	> 1
Kennlinie 5	Zementmörtel	< 3 3...5 > 5
Kennlinie 6	Kalkmörtel	< 2 2...4 > 4
Kennlinie 6	Gips	< 2 2...4 > 4
Kennlinie 7	Mauerziegel	< 1 1...3 > 3

Richtwerte für die Einbaufeuchte von Holz, die sich nach einer gewissen Zeitspanne im Gebrauchszustand im Mittel einstellt (DIN 1052-1 (4/88) Abschnitt 4.2.1.):

Kennlinie	Anwendungsbereich	Holzfeuchte in Gewichts %
1 oder 2	allseitig geschlossene Bauwerke mit Heizung	9 ± 3
1 oder 2	allseitig geschlossene Bauwerke ohne Heizung	12 ± 3
1 oder 2	überdeckte offene Bauwerke	15 ± 3
1 oder 2	Konstruktionen, die der Witterung allseitig ausgesetzt sind	18 ± 6

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt-daten siehe Internetseite www.testo.com/service-contact

Short manual testo 606-1

Auto off-Funktion: OFF, ON

Gew = (nat gewicht droog gewicht) × 100 / drooggewicht

voorbeeld:

Nat gewicht: 180 g

Watergehalte % = (nat gewicht - droog gewicht) * 100 / nat gewicht

voorbeeld:

Nat gewicht: 180 g

E-Mail: [e-mail]

Internet: www.testo.com
