6061 - Meetinstrumenten Testo - Gratis gebruiksaanwijzing en handleiding

Soort product	Vochtmeter voor materialen
Merk	Testo
Model	606-1
Afmetingen (met beschermkap)	119 x 46 x 25 mm
Gewicht (met batterijen en beschermkap)	90 g
Voeding	2 AAA-batterijen 1,5 V
Batterijduur	200 u (zonder verlichting)
Meetbereik (hout)	7,0 tot 54,8 % massa afhankelijk van houtsoort
Meetbereik (bouwmaterialen)	0,0 tot 22,1 % massa afhankelijk van materiaal
Resolutie	0,1 %
Nauwkeurigheid	±1 % (geleidbaarheid)
Meetfrequentie	0,5 s
Gebruikstemperatuur	-10 tot 50 °C
Opslagtemperatuur	-40 tot 70 °C
Beschermingsklasse	IP20
Display	LCD-scherm met verlichting
Functies	Automatische uitschakeling, Hold, materiaalkarakteristiek selectie, functietest
Meetbare materialen	Hout (beuk, eik, den, enz.) en bouwmaterialen (cement, gips, baksteen, enz.)
Onderhoud	Reinig de behuizing met een vochtige doek (zeepwater). Geen oplosmiddelen.
Batterij vervangen	Schuif het deksel eraf, vervang door 2 AAA-batterijen met de juiste polariteit
Garantie	2 jaar
Goedkeuringen	Richtlijn 2014/30/EU

Veelgestelde vragen - 6061 Testo

Hoe zet ik de Testo 606-1 aan en uit?

Om aan te zetten, druk kort op de ⏻-toets. Om uit te zetten, houd de ⏻-toets 2 seconden ingedrukt tot het display uitgaat.

Hoe selecteer ik het type materiaal om te meten?

Druk meerdere keren op de ▲-toets tot de gewenste karakteristieke curve verschijnt. De materialen staan op de sticker die in het beschermkapje is geplakt.

Wat betekenen de weergaven 'Hi' of 'Lo'?

Deze meldingen geven aan dat de gemeten waarde buiten het meetbereik van het geselecteerde materiaal ligt. Zorg ervoor dat het materiaal binnen het opgegeven bereik valt en dat de batterijen voldoende zijn opgeladen.

Hoe test ik de werking van het apparaat?

Druk meerdere keren op de ⚠-toets tot 'Test:' verschijnt, verbind dan de elektroden met de controleweerstandscontacten op het kapje. Als 'Test: ok' wordt weergegeven, is het apparaat klaar voor gebruik.

Wat is de meetdiepte van de elektroden?

Druk de meetpinnen zo diep mogelijk in het materiaal, 4 tot 5 mm.

Hoe vervang ik de batterijen?

Schuif het deksel van het batterijvak naar beneden, verwijder de oude batterijen en plaats twee nieuwe AAA 1,5 V-batterijen met de juiste polariteit, sluit het deksel.

Het apparaat schakelt zichzelf uit. Hoe schakel ik de Auto Off-functie uit?

Houd in de configuratiemodus (⏻ ingedrukt bij opstarten) de ▲-toets ingedrukt om 'Auto Off' te selecteren en bevestig met Mode om op OFF te zetten.

Hoe interpreteer ik de vochtigheidsmetingen?

De weergegeven waarden zijn percentages van de massa. Raadpleeg de tabel in de handleiding om te zien of een materiaal droog, twijfelachtig of vochtig is op basis van de gebruikte karakteristieke curve.

Wat moet ik doen als het apparaat 'Test: ok' weergeeft maar niet aangaat?

Reinig de elektroden en de contacten van het kapje. Als het probleem aanhoudt, neem contact op met de Testo-klantenservice.

Hoe reinig ik de Testo 606-1?

Reinig de behuizing met een vochtige doek en zeepwater. Gebruik geen oplosmiddelen of agressieve reinigingsmiddelen.

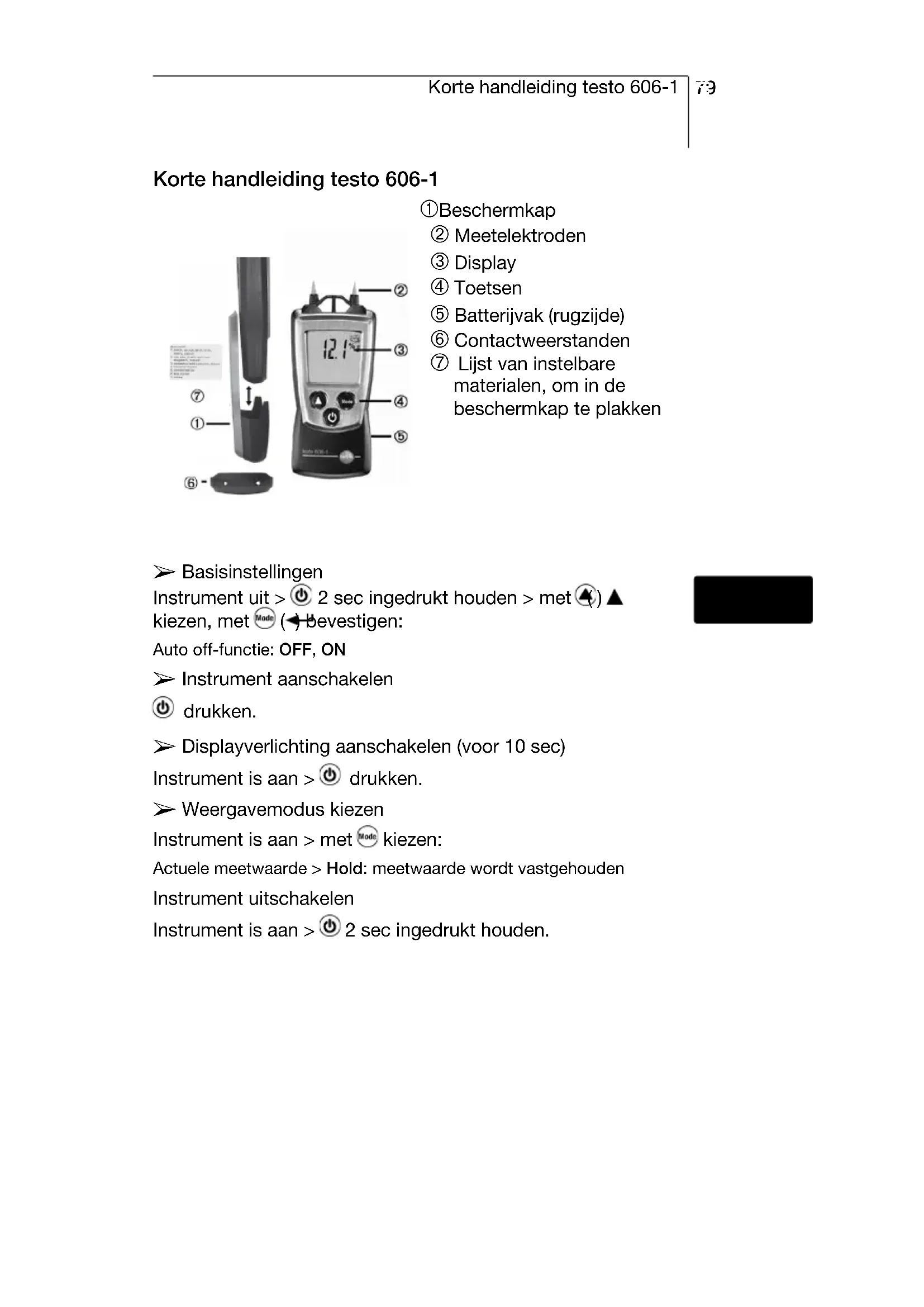

GEBRUIKSAANWIJZING 6061 Testo

Handleiding nl....79-87

② Meetelektroden
③ Display
④ Toetsen
⑤ Batterijvak (rugzijde)
⑥ Contactweerstanden
⑦ Lijst van instelbare materialen, om in de beschermkap te plakken

Basisinstellingen

Instrument uit > ⏻ 2 sec ingedrukt houden > met ⬆) ▲

kiezen, met Mode (←) bevestigen:

Auto off-functie: OFF, ON

Instrument aanschakelen

drukken.

▶ Displayverlichting aanschakelen (voor 10 sec)

Instrument is aan > ⏻ drukken.

Weergavemodus kiezen

Instrument is aan > met Mode kiezen:

Actuele meetwaarde > Hold: meetwaarde wordt vastgehouden

Instrument uitschakelen

Instrument is aan > ⏻ 2 sec ingedrukt houden.

Veiligheid en het milieu

Over dit document.

Lees deze documentatie zorgvuldig door en raak vertrouwd met het product alvorens het te gebruiken. Bewaar dit document bij de hand, zodat u ernaar kunt verwijzen wanneer noodzakelijk. Geef deze documentatie aan eventuele volgende gebruikers van het product.
▶ Besteed bijzonder aandacht aan informatie benadrukt door de volgende symbolen:

Met het signaalwoord Attentie!

Waarschuwt tegen de gevaren die kunnen leiden tot lichamelijk letsel of schade aan de instrumenten als de aangegeven voorzorgsmaatregelen niet in acht worden genomen.

i

Belangrijk.

Voorkom persoonlijk letsel / schade aan het instrument

Gebruik het instrument alleen waarvoor hij bedoeld is en binnen de in de technische gegevens gespecificeerde parameters. Gebruik geen geweld.
Nooit het product opslaan samen met oplosmiddelen, zuren of andere agressieve stoffen.
Alleen onderhouds- en reparatiewerkzaamheden uitvoeren die staan beschreven in de documentatie. Volg de voorgeschreven stappen wanneer je dit doet. Gebruik alleen originele onderdelen van Testo.

Milieuvoorschriften

• Defecte accu's/lege batterijen op de daarvoor bestemde inzamelplaatsen inleveren.
  testo meters bevatten geen schadelijke stoffen conform de RoHs richtlijn.
  Het apparaat aan het einde van zijn nuttige leven inleveren bij de daartoe bestemde verzamelplaatsen of retourneren aan testo. Wij dragen dan zorg voor een milieuvriendelijke verwerking.

Technische gegevens

Functies en gebruik

De testo 606-1 is een materiaalvochtigheidsmeter. Dit instrument wordt gebruikt voor het bepalen van de gewichtsprocenten in hout of bouwmaterialen. De meetprocedure is geschikt voor overzicht meting om te bepalen of het materiaal blijft drogen. Het materiaal vocht wordt weergegeven in % van het gewicht.

Technische gegevens

• Sensor: Elektrische weerstand (geleidbaarheidsmeting)
  • Grootheden: gewichtsprocent (%) (hout, bouwmaterialen)
• Meetbereik: zie hoofdstuk Productgebruik
  • Resolutie: 0.1 %
• Nauwkeurigheid (Nominale temp 25 °C, ±1 digit): geleidbaarheidsmeting ±1 %
• Meetfrequentie: 0.5 sec., vocht: 1sec.

Overige gegevens

• Bescherming: IP20
• Omgevingstemperatuur: -10...50 °C, 14...122 °F
• Opslag- / transporttemperatuur: -40...70 °C, -40...158 °F
  • Stroomverzorging: 2 x 1,5V Typ AAA
• Levensduur batterij: 130 h (zonder displayverlichting)
• Afmetingen: 119x46x25mm (incl. beschermkap)
• Gewicht: 90g (incl. batterijen en beschermkap)

Controles en licenties

- Zoals aangegeven in het certificaat van Conformiteit, voldoet dit product voldoet aan Richtlijn 2014/30/EU.

Garantie

• Duur: 2 jaar
• Garantiecondities: zie www.testo.com/warranty

Beschrijving v/h meetinstrument

In een oogopslag

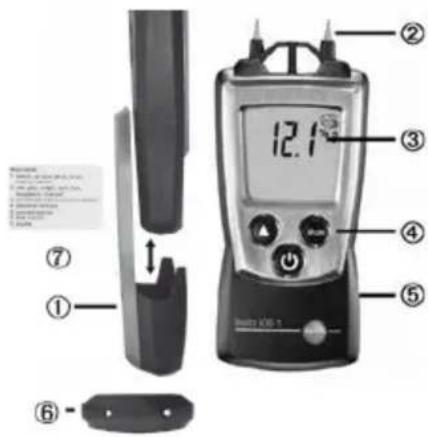

① ⑦ ⑥ 12.1 ② ③ ④ ⑤

①Beschermkap

② Meetelektroden

Opgepast! Gevaar u te verwonden aan de elektroden

Bij niet-gebruik de beschermkap gebruiken.

③ Display

④ Toetsen

⑤ Batterijvak (achterzijde)

⑥ Contactweerstanden

⑦ Lijst van instelbare materialen, te plakken in beschermkap.

Inbedrijfname

Batterij plaatsen:

1 Batterijvak openen: Batterijdeksel naar onder duwen.
2 Batterijen (2x 1,5V Typ AAA) plaatsen. Let op polariteit!
3 Batterijvak sluiten: batterijdeksel sluiten.

➤ Basisinstellingen (configuratiemodus):

- Auto off-functie: OFF (uit), ON (aan, het instrument schakelt na 10 min zonder gebruik automatisch uit)

1 Bij het aanschakelen van het instrument ♦hgedrukt houden, tot in het display ▲ en ←verschijnt (configuratiemodus).

- De instelbare functie wordt weergegeven. De actuele instelling knippert.

2 ⚠ (▲meermaals indrukken, tot de gewenste instelling.
3 Mode (←) drukken, om te bevestigen.

- Het meetinstrument wisselt naar de meetmodus

Bediening

Om correcte meetwaarden te verzekeren:

- Herhaal de meting op verschillende punten. De uiteenlopende weerstand van het hout, met of over het graan, heeft wellicht een impact op het meetresultaat. Als de injectienaalden worden in het graan worden gestopt, kan dit tot iets hogere metingen leidem omdat de weerstand van het materiaal lager is.

- Een meting wordt slechts zover uitgevoerd als de diepte van de injectienaalden ingebracht in het materiaal. Plaats de meetnaalden zo ver mogelijk (4 tot 5 mm).

- Bij het meten van het brandstof vochtgehalte, is het raadzaam het logboek te splitsen vóór de meting en op drie punten te meten. Meetpunten: elk 5 cm afstand van de linker en rechter snijkant en eenmaal in het midden van de log.

i Gemeten waarden zijn sterk afhankelijk van het materiaal/fabrikant en omgevingscondities. Aangezien het om natuurlijke producten gaat, kunnen ze per partij verchillen.

▶ Instrument aanschakelen:

⏻ drukken.

- De meetmodus opent.

▶ Displayverlichting aanschakelen

√ Instrument is aangeschakeld.

⏻ drukken.

- Displayverlichting dooft automatisch 10 sec. na het laatste gebruik.

➤ Materiaalcurves instellen:

De weergave van gewichtsprocenten (%) verschijnt bovenaan in het display. Het materiaalsymbool wordt weergegeven (hout) of (bouwmateriaal) samen met

het materiaalnummer (zie de sticker aan de binnenkant van de beschermkap).

Instelbare	materialen	Meetbereik
1. Beuk, spar, lariks, berk, kers, notenboom	8.8...54.8%
2. Eik, den, esdoorn, es, douglas, meranti	7.0...47.9%
3. Cement-dekvloer, beton	0.9...22.1%
4. Anhydriet-dekvloer		0.0...11.0%
5. Cementmortel		0.7...8.6%
6. Kalkmortel, gips	0.6...9.9%
7. Bakstenen		0.1...16.5%

meermaals drukken, tot de gewenste materiaalcurve.

Werking van het meetinstrument testen:

1 ▲ meermaals drukken, tot Test: oplicht.
2 Meetelektroden verbinden met de contactweerstanden die zich aan de onderzijde van de beschermkap bevinden.

• Test knippert.
• Test: ok licht op: instrument werkt

Test: ok licht op: controle niet mogelijk, zie hoofdstuk 'vragen en antwoorden'.

3 ▲ drukken, terug in het meetmenu.

▶ Displayweergave wisselen:

• Actuele meetwaarde
• Hold: meetwaardes worden vastgehouden

  drukken, tot de gewenste instelling

▶ Meetinstrument uitschakelen:

ingedrukt houden, tot het display uitgaat.

Onderhoud

Batterijen wisselen:

1 Batterijvak openen: batterijdeksel naar onder schuiven.
2 Verbruikte batterijen verwijderen en de nieuwe batterijen plaatsen (2x 1,5V Typ AAA). Let op de polariteit!
3 Batterijvak sluiten: batterijdeksel sluiten.

▶ Behuizing reinigen:

Bij vervuiling de behuizing met een vochtige doek (zeep) reinigen. Geen agressieve reinigings- of oplosmiddelen gebruiken!

Vragen en antwoorden

Vragen en antwoorden

Vraag Mogelijke oorzaken/oplossingen
Hi of Lo · meetwaarde is buiten het meetbereik (te hoog, te laag): voor materialen die niet speciaal zijn gedroogd of bevochtigd, moeten de meetresultaten altijd binnen het meetbereik blijven.
[IMAGE]	Restcapaciteit <10min: batterij wisselen.
Werking van het · Meetelektroden en de contacten aan de meetinstrument testen: onderzijde van de beschermkap reinigen.Test: ok licht niet op · Wanneer de foutmelding opnieuw verschijnt, stuur dan het meetinstrument op naar de Testo klantenservice
Meetelektroden defect/·Instrument naar de testo-servicedienst versleten opsturen.

Gemeten vochtgehalte van het materiaal is in het droge gewicht (0% vocht) van het desbetreffende materiaal. De karakteristieken van het opgeslagen materiaal werden bepaald met de Darr methode (nat en droog wegen). De opgegeven meetbereiken worden hiervan afgeleid.

Gangbare meetwaarden voor vochtevenwicht in bouwstoffen ^1 :

Conversie naar gewichtsprocent

Droog gewicht: 150 g

Gewichtsprocent: (180-150) × 100/150 = 20%

Conversie naar watergehalte

Droog gewicht: 150 g

Watergehalte % = (180 - 150) * 100 / 180 = 16,6%

Karakteristiek Materiaal	Droog		Risico gebied	Vochtig / zeer vochtig
Karakteristiek 1 of 2 binnenzijde verwarmd	Beuk, spar, lariks...	< 12 12...15 > 15
Karakteristiek 1 of 2 binnenzijde onverwarmd	Eiken, grenen, esdoorn hout ...	< 15 15...20 > 20
Karakteristiek 3 Cement	dekvloer < 3 3...5 >	5
Karakteristiek 3 Beton <	2.2 2.2...4.4 > 4.4
Karakteristiek 4 Anhydret	et dekvloer < 0.5	0.5...1	> 1
Karakteristiek 5	Cementmortel < 3	3...5 > 5
Karakteristiek 6	Kalkmortel	< 2 2...4 > 4
Karakteristiek 6 Gips	< 2 2...4 >	4
Karakteristiek 7	Baksteen	< 1 1...3 > 3

Richtwaarde voor de materiaalvochtigheid van hout, die na een bepaalde toepassingstijd een vochtevenwicht heeft bereikt.

(DIN 1052-1 (44/88) sectie 4.2.1.):

Kernlijn Toepassingsgebied		Houtvochtigheid in %
1 of 2 met verwarming	Afgesloten bouwplaats	9 ± gewichtsprocent
1 of 2 zonder verwarming	Afgesloten bouwplaats	12 ± 3 gewichtsprocent
1 of 2	Overdekte open bouwplaats	15 ± 3 gewichtsprocent
1 of 2	Constructie, die wordt blootgesteld aan weersinvloeden.	18 ± 6 gewichtsprocent

Indien wij uw vraag niet hebben beantwoord, neem dan contact op met testo klantenservice via www.testo.com/service-contacts.

Voor vragen over garantie, ga naar www.testo.com/warranty.

Testo SE & Co. KGaA

Celsiusstraße 2

79822 Titisee-Neustadt

Germany

Telefon: [phone]
