Producttype	Temperatuur- en vochtigheidsdatalogger
Merk	Testo
Model	175H1 (0572 1754)
Gemeten grootheden	Temperatuur (°C/°F) en Vochtigheid (%rV/%RH/°Ctd/g/m³)
Sensoren	NTC voor temperatuur, capacitief voor vochtigheid (intern)
Aantal kanalen	2 intern
Temperatuurmeetbereiken	-20 tot +55 °C (omgevingstemperatuur), -40 tot +50 °Ctd (dauwpunt)
Vochtigheidsmeetbereik	0 tot 100 %rV (zonder condensatie)
Systeemnauwkeurigheid (temperatuur)	±0,4 °C (-20 tot +55 °C) ±1 digit
Systeemnauwkeurigheid (vochtigheid)	±2 %rV (2 tot 98 %rV) +0,03 %rV/K ±1 digit
Resolutie	0,1 °C / 0,1 %rV
Geheugencapaciteit	1 miljoen meetwaarden
Interfaces	Mini-USB, SD-kaartsleuf
Meetsnelheid	10 s tot 24 u (instelbaar)
Display	LCD-scherm met waarden, alarmen, batterijstatus
Voeding	3 AAA-batterijen (alkaline of Energizer L92 voor lage temperatuur)
Batterijduur	Tot 3 jaar (meetinterval 15 min, +25 °C)
Beschermingsklasse	IP54
Afmetingen (L x B x D)	149 x 53 x 27 mm
Gewicht	130 g
Behuizingsmateriaal	ABS/PC
Bedrijfstemperatuur	-20 tot +55 °C
Opslagtemperatuur	-20 tot +55 °C
Beveiliging	Vergrendelbaar met hangslot (muurbeugel inbegrepen)
Onderhoud	Reinigen met een vochtige doek, geen oplosmiddelen
Reserveonderdelen	Muurbeugel, mini-USB-kabel, SD-kaart, batterijen, cd-rom met software, kalibratiecertificaten
Garantie	24 maanden (voorwaarden op www.testo.com/warranty)
Normen	EU-richtlijn 2004/108/EG

Veelgestelde vragen - 175H1 Testo

Hoe installeer ik de batterijen in de Testo 175H1?

Plaats het apparaat met de voorkant naar beneden, schroef het deksel van het batterijvak aan de achterkant los, plaats 3 AAA-batterijen met de juiste polariteit (gebruik alkaline- of Energizer L92-batterijen voor temperaturen onder -10 °C), sluit en schroef weer vast. Het scherm geeft 'rST' weer na inschakeling.

Hoe sluit ik de datalogger aan op de pc?

Gebruik de meegeleverde mini-USB-kabel. Open het deksel aan de rechterkant van het apparaat door de schroef los te draaien, sluit de kabel aan op de mini-USB-poort en sluit het andere uiteinde aan op de pc. De software testo ComSoft (gratis te downloaden op www.testo.com/download-center) kan het apparaat programmeren en gegevens uitlezen.

Hoe lees ik gegevens via SD-kaart?

Plaats een SD-kaart in de daarvoor bestemde sleuf (deksel open). Het scherm toont 'Sd' of 'Sd C Ard'. Houd de [GO]-toets langer dan 2 seconden ingedrukt: 'CPY' of 'COPY' verschijnt, de gele LED licht op tijdens het kopiëren. Zodra dit is voltooid, verschijnt 'OUT' en knippert de groene LED. Verwijder de kaart en plaats deze in een pc om gegevens over te zetten.

Wat betekenen de LED's?

Rode LED knippert: batterij bijna leeg (1x/10s = <30 dagen, 2x = <10 dagen, 3x = leeg). Rode LED 3 knipperingen na knopdruk: grenswaarde overschreden. Gele LED 3 knipperingen: overschakeling naar Rec-modus. Groene LED: wachtmodus (3 knipperingen) of einde SD-kopiëren (2 knipperingen). Groene/gele/rode LED in volgorde: batterij wordt vervangen.

Hoe start of stop ik een opname?

Om te starten: zorg ervoor dat het apparaat in de wachtmodus staat en dat het startcriterium 'Starten met knop' is geprogrammeerd, druk dan ongeveer 3 seconden op [GO]. 'Rec' wordt weergegeven. Om te stoppen: de programmering bepaalt het stoppen (geheugen vol, aantal bereikte waarden). U kunt ook gegevens uitlezen, wat de lopende opname niet wist.

Wat moet ik doen als het scherm 'FULL' of 'Err' weergeeft?

'FULL': de SD-kaart is vol. Verwijder deze, maak ruimte vrij of gebruik een nieuwe kaart en kopieer opnieuw. 'Err': fout bij het schrijven naar de SD-kaart. Verwijder de kaart, controleer de formattering (FAT32) en probeer opnieuw. In beide gevallen knippert de rode LED en wordt 'out' weergegeven.

Hoe reinig ik het apparaat?

Gebruik een vochtige doek met een mild huishoudelijk schoonmaakmiddel of zeepwater. Gebruik geen oplosmiddelen of agressieve producten. Zorg ervoor dat er geen vloeistof in de behuizing binnendringt om beschadiging van de sensor te voorkomen.

Hoe monteer ik de muurbeugel?

Plaats de muurbeugel op de gewenste locatie, markeer de bevestigingspunten, maak gaten afhankelijk van het materiaal (schroeven en pluggen niet meegeleverd) en bevestig de beugel. Schuif vervolgens het apparaat in de beugel, schuif de veiligheidspen door de gaten en vergrendel met het meegeleverde hangslot.

Wat is de meetnauwkeurigheid van de Testo 175H1?

Voor temperatuur: ±0,4 °C in het bereik -20 tot +55 °C (±1 digit). Voor vochtigheid: ±2 %rV tussen 2 en 98 %rV (+0,03 %rV/K ±1 digit). De resolutie is 0,1 °C en 0,1 %rV.

Waar vind ik accessoires en reserveonderdelen?

Accessoires (muurbeugel, USB-kabel, SD-kaart, batterijen, cd-rom met software, kalibratiecertificaten) zijn verkrijgbaar bij Testo of op www.testo.com. De muurbeugel met hangslot heeft referentie 0554 1702, de mini-USB-kabel 0449 0047, de SD-kaart 0554 1700 en de AAA Energizer L92-batterijen 0515 0042.

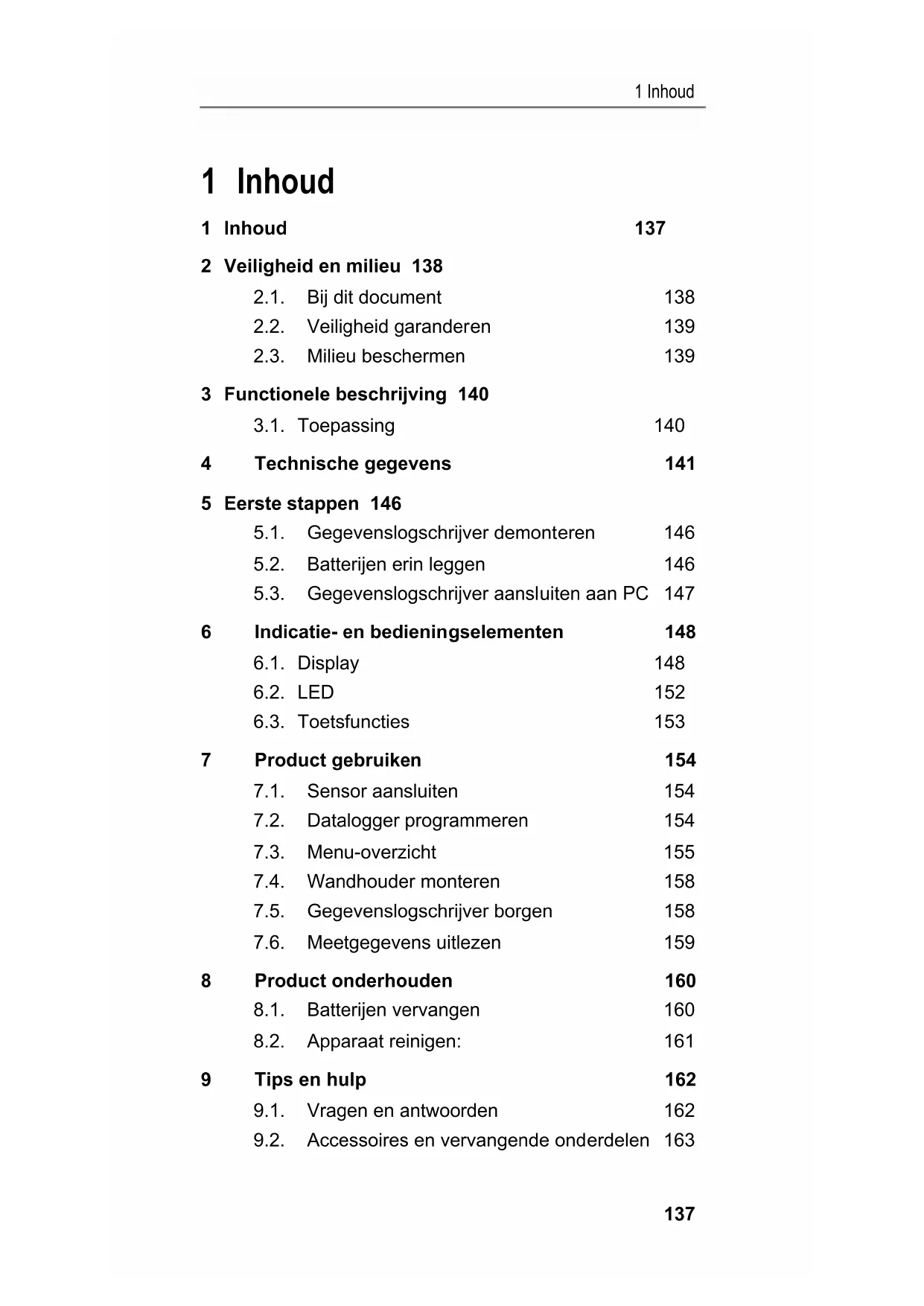

GEBRUIKSAANWIJZING 175H1 Testo

2 Veiligheid en milieu 138

2.1. Bij dit document 138
2.2. Veiligheid garanderen 139
2.3. Milieu beschermen 139

3 Functionele beschrijving 140

3.1. Toepassing 140

5 Eerste stappen 146

5.1. Gegevenslogschrijver demonteren 146
5.2. Batterijen erin leggen 146
5.3. Gegevenslogschrijver aansluiten aan PC 147

6 Indicatie- en bedieningselementen 148

6.1. Display 148
6.2. LED 152
6.3. Toetsfuncties 153

7 Product gebruiken 154

7.1. Sensor aansluiten 154
7.2. Datalogger programmeren 154
7.3. Menu-overzicht 155
7.4. Wandhouder monteren 158

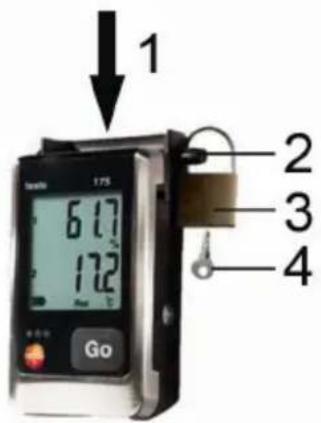

7.5. Gegevenslogschrijver borgen 158
7.6. Meetgegevens uitlezen 159

8 Product onderhouden 160

8.1. Batterijen vervangen 160
8.2. Apparaat reinigen: 161

9 Tips en hulp 162

9.1. Vragen en antwoorden 162
9.2. Accessoires en vervangende onderdelen 163

2 Veiligheid en milieu

2.1. Bij dit document

Toepassing

Lees deze documentatie aandachtig door en zorg dat u met het product vertrouwd bent voordat u het gaat gebruiken. Besteed bijzondere aandacht aan de veiligheidsaanwijzingen en waarschuwingen om letsel en materiële schade te voorkomen.
Houd deze documentatie altijd binnen handbereik, zodat u indien nodig snel zaken kunt opzoeken.
Geef deze documentatie altijd door aan eventuele latere gebruikers van het product.

Symbolen en conventies in deze handleiding

Element	Verklaring
	Waarschuwing, ernst van het gevaar wordt aangegeven door het signaalwoord:Waarschuwing! Ernstig lichamelijk letsel mogelijk.Voorzichtig! Licht lichamelijk letsel of materiële schade mogelijk.> Tref de aangegeven veiligheidsvoorzieningen.
i	Aanwijzing: Basis- of uitgebreide informatie.
1. ...2. ...	Procedure: meerdere stappen die in volgorde moeten worden doorlopen.
> ... Procedure: een stap of optionele stap.
- ... Resultaat van een handeling.
Menu Onderdelen van het apparaat, het apparaatdisplay of het programmavenster.
[OK] Bedieningstoetsen van het apparaat of knoppen in het programmavenster.
... | ... Functies / paden binnen een menu.
“...”	Invoervoorbeelden

2.2. Veiligheid garanderen

Gebruik het product uitsluitend waarvoor het bedoeld is en alleen onder de omstandigheden zoals die zijn aangegeven in de technische gegevens. Behandel het product altijd voorzichtig.
Meet met het apparaat nooit aan of in de buurt van spanninggeleidende delen!
Controleer vóór elke meting of aansluitingen correct zijn afgesloten door een blinde stop of of passende sensors correct zijn ingestoken. De in de technische gegevens vermelde beschermingsklasse voor het betreffende apparaat wordt anders niet bereikt.
testo 175 T3: De sensingangen van testo 175 T3 zijn onderling niet potentiaalgescheiden. Houd hier rekening mee bij de inzet van oppervlaktesensors met niet-geïsoleerd thermo-element.
Laat sondes en sondebuizen na de laatste meting voldoende afkoelen om verbrandingen aan de hete sensorpunt of aan de sondebuis te vermijden.
Temperatuurindicaties op sondes/voelers hebben uitsluitend betrekking op het meetbereik van de sensoren. Stel de handgrepen en aanvoerleidingen niet bloot aan temperaturen hoger dan 70 °C (158 °F) wanneer die niet nadrukkelijk zijn toegestaan.
Houdt u zich aan de onderhouds- en instandhoudings- voorschriften voor dit apparaat zoals die in de documentatie beschreven zijn. Houdt u zich daarbij aan de procedures. Gebruik uitsluitend de originele vervangende onderdelen van Testo.

Voer defecte accu's / lege batterijen af conform de plaatselijke wet en regelgeving.
Voer dit product na het einde van zijn levensduur op de juiste wijze af naar de afvalscheiding van elektrische en elektronische apparatuur (houd u aan de plaatselijke voorschriften) of lever het in bij Testo voor verantwoorde verwerking.

3 Functionele beschrijving

3.1. Toepassing

De gegevenslogschrijvers testo 175 worden gebruikt om de afzonderlijke meetwaarden en meetreeksen op te slaan en uit te lezen.

Meetwaarden worden met testo 175 gemeten, opgeslagen en via de USB-kabel of de SD-kaart overgedragen aan de PC, waar ze met behulp van de software testo ComSoft uitgelezen en geëvalueerd kunnen worden. Via de software kunnen de gegevenslogschrijvers ook individueel geprogrammeerd worden.

Toepassingsvoorbeelden

testo 175 T1 en testo 175 T2 zijn optimaal geschikt voor de temperatuurmeting in koelkasten, diepvrieskasten, koelruimtes en koelrekken.

testo 175 T3 registreert twee temperaturen tegelijkertijd en is zodoende geschikt voor bijv. de bewaking van de temperatuurspreiding tussen aanvoer- en retourleiding van een verwarmingsinstallatie.

testo 175 H1 controleert de klimaatvoorwaarden bijv. in magazijnen, kantoorruimtes en in productieruimtes.

Eigenschap Waarden
Grootheid	Temperatuur (°C/°F)
Sensortype NTC-temperatuursensor intern
Meetbereik -35 tot +55 °C
Nauwkeurigheid systeem	±0,5 °C (-35 tot +55 °C) ± 1 digit
Resolutie	0,1 °C
Bedrijfstemperatuur -35 ... +55 °C
Opslagtemperatuur -35 ... +55 °C
Type batterij	3x batterij type AAA of Energizer L92 microcellen AAA
Levensduur 3 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse	IP 65
Afmetingen in mm (LxBxH)	89 x 53 x 27 mm
Gewicht	130g
Behuizing	ABS/PC
Meetpuls 10s - 24h (vrij te kiezen)
Interface	Mini-USB, SD-kaartsleuf
Geheugencapaciteit 1	miljoen meetwaarden
Garantie	24 maanden,zie internetsitewww.testo.com/warranty
EG-richtlijn 2004/108/	EG, voldoet aan derichtlijnen conform de norm EN 12830^16

garantie

testo 175 T2 (0572 1752)

Eigenschap Waarden
Grootheid	Temperatuur (°C/°F)
Sensortype	NTC-temperatuursensor intern en extern
Meetbereik -35 tot +55	°C intern-40 tot +120 °C extern
Nauwkeurigheid systeem	±0,5 °C (-35 tot +55 °C) ± 1 digit
Nauwkeurigheid apparaat	±0,3 °C (-40 tot +140 °C) ± 1 digit
Resolutie	0,1 °C
Bedrijfstemperatuur -35	... +55 °C
Opslagtemperatuur -35	... +55 °C
Type batterij	3x batterij type AAA of Energizer L92 microcellen AAA
Levensduur 3 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse	IP 65
Afmetingen in mm (LxBxH)	89 x 53 x 27 mm
Gewicht	130g
Behuizing	ABS/PC
Meetpuls 10s - 24h (vrij te kiezen)
Interface	Mini-USB, SD-kaartsleuf
Geheugencapaciteit 1 miljoen meetwaarden
Garantie	24 maanden, garantievoorwaarden: zie internetsite www.testo.com/warranty
EG-richtlijn 2004/108/E	G, voldoet aan de richtlijnen conform de norm EN 12830^17

testo 175 T3 (0572 1753)

Eigenschap Waarden
Grootheid	Temperatuur (°C/°F)
Sensortype	2 thermo-elementen (type K of T) extern
Meetbereik -40 tot +400 °C (type T)-50 tot +1000 °C (type K)
Nauwkeurigheid apparaat	±0,5 °C (-50 tot +70 °C)± 1 digit± 0,7% van de meetwaarde(+70,1 tot +1000 °C)± 1 digit
Resolutie	0,1 °C
Bedrijfstemperatuur -20 ..	+55 °C
Opslagtemperatuur -20 ..	+55 °C
Type batterij	3x batterij type AAA of Energizer L92 microcellen AAA
Levensduur	3 jaar (15 min. meetpuls,+25 °C)
Beschermingsklasse	IP 65
Afmetingen in mm(LxBxH)	89 x 53 x 27 mm
Gewicht	130g
Behuizing	ABS/PC
Meetpuls 10s - 24h (vrij te kiezen)
Interface	Mini-USB, SD-kaartsleuf
Geheugencapaciteit 1 miljoen meetwaarden
Garantie	24 maanden,garantievoorwaarden: zieinternetsitewww.testo.com/warranty
EG-richtlijn	2004/108/EG

testo 175 H1 (0572 1754)

Eigenschap Waarden
Grootheid	Temperatuur (°C/°F), vochtigheid (%RV /%RH/ °Ctd/ g/m3)
Sensortype	NTC-temperatuursensor, capacitieve vochtsensor
Aantal meetkanalen 2x intern (stomp)
Meetbereiken -20 tot +55 °C-40 tot +50 °Ctd0 tot 100 %RV (niet-bedauwende atmosfeer)
Nauwkeurigheid systeem	±2%RV (2 tot 98%RV)+0,03 %RV/K ± 1 digit±0,4 °C (-20 tot +55 °C) ± 1 digit
Resolutie 0,1 %RV, 0,1 °C
Bedrijfstemperatuur -20	... +55 °C
Opslagtemperatuur -20	... +55 °C
Type batterij	3x batterij type AAA of Energizer L92 microcellen AAA
Levensduur 3 jaar (15 min. meetpuls, +25 °C)
Beschermingsklasse	IP 54
Afmetingen in mm (LxBxH)	149 x 53 x 27 mm
Gewicht	130g
Behuizing	ABS/PC
Meetpuls 10s - 24h (vrij te kiezen)
Interface	Mini-USB, SD-kaartsleuf
Geheugencapaciteit 1 miljoen meetwaarden
Garantie	24 maanden, garantievoorwaarden: zie internetsite www.testo.com/warranty
EG-richtlijn	2004/108/EG

Levensduur batterijen

In de programmeervensters van de software krijgt u typische richtwaarden over de vermoedelijke levensduur van de batterij. Deze wordt berekend op basis van de volgende factoren:

• meetpuls
• aantal aangesloten sensors

Aangezien de levensduur van de batterij nog van vele andere factoren afhankelijk is, zijn de berekende gegevens slechts richtwaarden.

De volgende factoren beïnvloeden de levensduur van de batterij negatief:

• langer knipperen van de LEDs
• vaak uitlezen (meerdere keren per dag) via de SD-kaart
• sterke schommelingen van de bedrijfstemperatuur

De volgende factoren beïnvloeden de levensduur van de batterij positief:

- uitgeschakeld display

De indicatie van de batterijcapaciteit in het display van de gegevenslogschrijver gaat uit van de berekende waarden. De uitschakeling van de gegevenslogschrijver gebeurt daarentegen bij het bereiken van een kritieke spanningsdrempel. Het kan derhalve gebeuren dat:

• er verder meetwaarden geregistreerd worden, hoewel de indicatie van de batterijcapaciteit „leeg” aangeeft.
• het meetprogramma gestopt wordt, hoewel de indicatie van de batterijcapaciteit nog kort daarvoor een bestaande restcapaciteit aangegeven heeft.

Opgeslagen meetwaarden gaan bij lege batterij en bij vervanging van de batterij niet verloren.

5 Eerste stappen

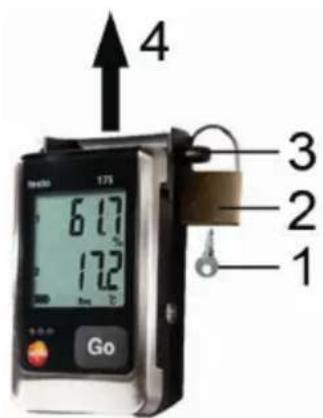

5.1. Gegevenslogschrijver demonteren

4 617 172 Go 3 2 1

1. Slot met sleutel (1) openen.
2. Slot (2) verwijderen uit de borgpen.
3. Borgpen (3) door de gaten van de wandhouder schuiven.
4. Gegevenslogschrijver uit de wandhouder schuiven (4).

Om bij inzettemperaturen onder -10 °C de levensduur van de batterijen te bereiken moeten Energizer L92 microcellen AAA worden gebruikt.

1. Gegevenslogschrijver op zijn voorkant leggen.

1 2

1. Schroeven aan de achterkant van de gegevenslogschrijver losdraaien.
2. Afdekking van het batterijvak eraf nemen.

3. Batterijen (type AAA) erin leggen. Let op de juiste polariteit!

4. Afdekking van het batterijvak op het batterijvak leggen.

5. Schroeven aandraaien.

- Op het display verschijnt rST.

5.3. Gegevenslogschrijver aansluiten aan PC

De software is op het internet verkrijgbaar als kosteloze download met registratieplicht:

De handleiding voor de installatie en bediening van de software vindt u in de bedieningshandleiding testo ComSoft 5 Basic, die samen met de software wordt gedownload.

i

De software kan op CD besteld worden (bestelnummer: 0572 0580), indien de download van het internet niet gewenst wordt.

Voor testo ComSoft Professional en testo ComSoft CFR:

CD in de CD-ROM-drive plaatsen.

1. Software testo ComSoft installeren.
2. USB-kabel aansluiten aan een vrije USB-interface van de PC.
3. Schroef aan de rechterkant van de gegevenslogschrijver losdraaien.
4. Deksel openen.

1 2

1. USB-kabel in de mini-USB-aansluiting (1) schuiven.
2. Gegevenslogschrijver configureren, zie aparte bedieningshandleiding testo ComSoft.

6 Indicatie- en bedieningselementen

6.1. Display

i De display-functie kan via de software testo ComSoft in-/uitgeschakeld worden.
Al naargelang de operationele status kan in het display verschillende informatie worden getoond. Een gedetailleerde voorstelling van de afroepbare informatie vindt u onder Menu-overzicht, pagina 155.
i Op grond van technische factoren wordt de afleessnelheid bij LCD-displays bij temperaturen onder 0 °C (ca. 2 seconden bij -10 °C, ca. 6 seconden bij -20 °C) vertraagd. Dit heeft geen invloed op de meetnauwkeurigheid.

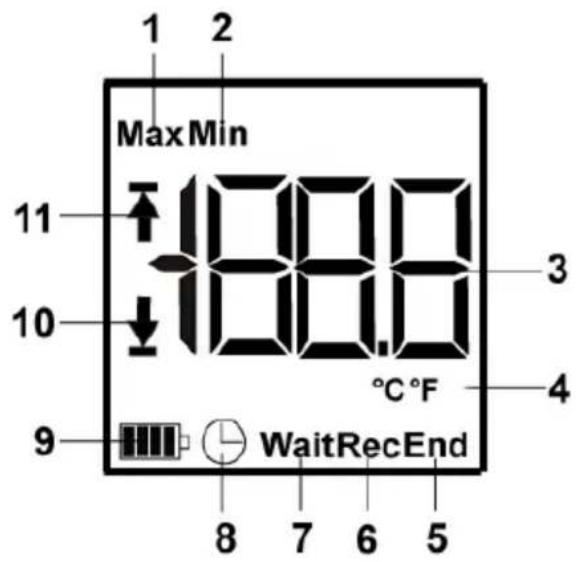

testo 175 T1:

1 2 Max Min 11 10 9 8 7 6 5 3 4 °C °F WaitRecEnd

1 Hoogste opgeslagen meetwaarde
2 Laagste opgeslagen meetwaarde
3 Meetwaarde
4 Eenheden
5 Meetprogramma beëindigd
6 Meetprogramma loopt
7 Wachten op start van het meetprogramma

8 Startcriterium datum/tijd geprogrammeerd

9 Batterijcapaciteit

Symbool	Capaciteit
	>151 dagen
	<150 dagen
	<90 dagen
	<60 dagen
	<30 dagen> Gegevens uitlezen en batterij vervangen (zie Meetgegevens uitlezen, pagina 159).

10 Onderste alarmwaarde:

• knippert: geprogrammeerde alarmwaarde wordt getoond
• brandt: geprogrammeerde alarmwaarde werd onderschreden

11 Bovenste alarmwaarde

• knippert: geprogrammeerde alarmwaarde wordt getoond
• brandt: geprogrammeerde alarmwaarde werd overschreden

1 Meetwaarde kanaal 1
2 Eenheden kanaal 1
3 Meetwaarde kanaal 2
4 Eenheden kanaal 2
5 Meetprogramma beëindigd
6 Meetprogramma loopt
7 Wachten op start van het meetprogramma
8 Startcriterium datum/tijd geprogrammeerd
9 Batterijcapaciteit

Symbool	Capaciteit
	>151 dagen
	<150 dagen
	<90 dagen
	<60 dagen
	<30 dagen> Gegevens uitlezen en batterij vervangen (zie Meetgegevens uitlezen, pagina 159).

10 Onderste alarmwaarde kanaal 2:

• knippert: geprogrammeerde alarmwaarde wordt getoond
• brandt: geprogrammeerde alarmwaarde werd onderschreden

11 Bovenste alarmwaarde kanaal 2:

• knippert: geprogrammeerde alarmwaarde wordt getoond
• brandt: geprogrammeerde alarmwaarde werd overschreden

12 Laagste opgeslagen meetwaarde

13 Hoogste opgeslagen meetwaarde

14 Onderste alarmwaarde kanaal 1:

• knippert: geprogrammeerde alarmwaarde wordt getoond
• brandt: geprogrammeerde alarmwaarde werd onderschreden

15 Bovenste alarmwaarde kanaal 1:

• knippert: geprogrammeerde alarmwaarde wordt getoond
• brandt: geprogrammeerde alarmwaarde werd overschreden

6.2. LED

Weergave Uitleg
Rode LED knippert eenmaal om de 10 seconden	Resterende batterijcapaciteit is gedaald onder 30 dagen.
Rode LED knippert tweemaal om de 10 seconden	Resterende batterijcapaciteit is gedaald onder 10 dagen.
Rode LED knippert driemaal om de 10 seconden	Batterij is leeg.
Rode LED knippert driemaal bij druk op de toets	Grenswaarde werd over-/onderschreden.
Gele LED knippert driemaal	Apparaat gaat van de Wait-Modus in de Rec-Modus.
Gele LED knippert driemaal bij druk op de toets	Apparaat bevindt zich in de Rec-Modus.
Groene en gele LED knipperen driemaal bij druk op de toets	Apparaat bevindt zich in de End-Modus.
Groene LED knippert driemaal bij druk op de toets	Apparaat bevindt zich in de Wait-Modus.
Groene LED knippert vijfmaal bij lange druk op de toets	Door de GO-toets lang ingedrukt te houden werd een tijdstempel gezet.
Groene, gele en rode LED knipperen na elkaar	Batterij werd vervangen.

6.3. Toetsfuncties

Een gedetailleerde voorstelling van de display-indicaties vindt u onder Menu-overzicht, pagina 155.

√ Apparaat bevindt zich in de operationele status Wait en startcriterium toetsstart is geprogrammeerd.

[GO] ca. 3 seconden lang indrukken om het meetprogramma te starten.
- Het meetprogramma start en in het display verschijnt Rec.
√ Apparaat bevindt zich in de operationele status Wait:
[GO] indrukken om te wisselen tussen de indicaties bovenste alarmwaarde, onderste alarmwaarde, levensduur van de batterij en laatste meetwaarde.
- De indicaties verschijnen in de genoemde volgorde in het display.
√ Apparaat bevindt zich in de operationele status Rec of End:
[GO] indrukken om te wisselen tussen de indicaties hoogste opgeslagen meetwaarde, laagste opgeslagen meetwaarde, bovenste alarmwaarde, onderste alarmwaarde, levensduur van de batterij en laatste meetwaarde.
- De indicaties verschijnen in de genoemde volgorde in het display.

Tijdstempel

De functie tijdstempel maakt het uitlezen van de inhoud van het geheugen vanaf een bepaald moment zonder een nieuwe programmering van de logschrijver mogelijk. De meetwaarden vanaf het begin van de registratie worden parallel daaraan opgeslagen.

√ Apparaat bevindt zich in de operationele status Rec:

[GO] ca. 3 seconden lang ingedrukt houden om een tijdstempel te zetten.

i

Er kan maar één tijdstempel worden gezet. Als [GO] opnieuw wordt ingedrukt, dan wordt het bestaande tijdstempel verwijderd en een nieuw tijdstempel gezet.

• De groene LED knippert vijf keer.
• In het display worden alleen de meetwaarden vanaf het gezette tijdstempel getoond.

7 Product gebruiken

7.1. Sensor aansluiten

Neem bij de aansluiting van sensors aan de gegevenslogschrijver en aan de meetpunten de volgende punten in acht:

Let op de juiste poling van de stekkers.
Steek de stekkers stevig in de aansluitingen om de dichtheid te garanderen. Gebruik daarbij echter geen geweld!
Zorg ervoor dat de stekkers aan de gegevenslogschrijver stevig ingestoken of dat de aansluitingen met een blinde stop afgesloten zijn.
Let op de juiste positionering van de sensor om storende invloeden op de metingen te vermijden.
testo 175 T3: Zorg ervoor dat u aan de afzonderlijke bussen de telkens (via de software testo ComSoft) geconfigureerde sensor aansluit. De nummers van de aansluitingen zijn op de behuizing gedrukt.

7.2. Datalogger programmeren

Om de programmering van uw datalogger aan uw specifieke eisen aan te passen, heeft u de software testo ComSoft 5 Basic nodig. Die is gratis na registratie te downloaden van internet www.testo.com, International, Service&Support | Download Center.

De installatiehandleiding en de gebruiksaanwijzing voor de software vindt u in de gebruiksaanwijzing testo ComSoft 5 Basic, die u tegelijk met de software downloadt.

7.3. Menu-overzicht

i

In het menu-overzicht zijn bijvoorbeeld de display-indicaties van de gegevenslogschrijver testo 175-T2 voorgesteld.

Het display moet ingeschakeld zijn, opdat de betreffende indicaties in het display worden voorgesteld. Dit gebeurt via de software testo ComSoft.

De indicatie in het display wordt geactualiseerd overeenkomstig de geprogrammeerde meetsnelheid. Er worden alleen meetwaarden van actieve kanalen getoond.

Het activeren van kanalen gebeurt eveneens via de software testo ComSoft.

De symbolen bovenste resp. onderste alarmwaarde branden in de operationele status Rec en End, als de geprogrammeerde alarmwaarde onder- resp. overschreden werd.

Na 10 seconden zonder activering van een toets keert het display telkens terug in de uitgangstoestand.

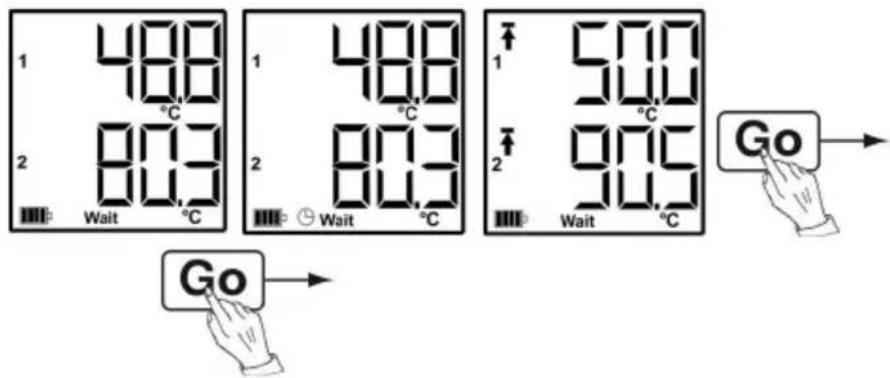

Wait-modus: Startcriterium is geprogrammeerd, maar nog niet vervuld

① Laatste

meetwaarde 18

② Bovenste alarmwaarde

Startcriterium

toetsstart / PC-start

Startcriterium

datum/tijd

1 48.0 2 80.3 Wait °C 1 48.0 2 80.3 Wait °C 1 50.0 2 90.5 Wait °C Go → Go →

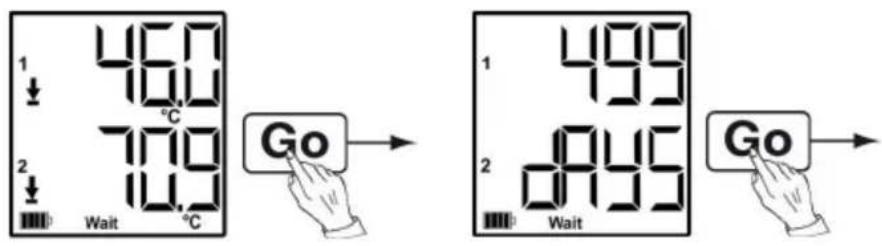

③ Onderste alarmwaarde

④ Batterijcapaciteit in dagen

1 ↓ 40.0 40.0 70.0 10.0 Wait °C 2 ↓ 10.0 10.0 Go → 1 499 499 2 899 899 Wait Go →

Laatste meetwaarde ^18 (zie afbeelding ① Wait-modus)

Rec-modus: Startcriterium werd vervuld, gegevenslogschrijver slaat meetwaarden op

End-modus: Meetprogramma beëindigd (stopcriterium bereikt – tot geheugen vol of aantal waarden) al naargelang programmering

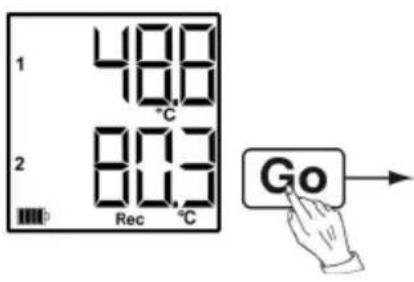

① Laatste meetwaarde

1 400 °C 2 80.3 Rec °C Go

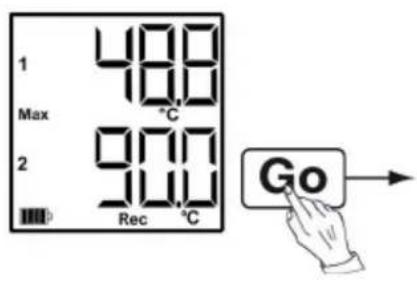

② Hoogste meetwaarde

1 Max 2 400 °C 900 Rec °C Go

③ Laagste meetwaarde

1 47.3 Min °C 2 80.1 Rec °C Go

④ Bovenste alarmwaarde

⑤ Onderste alarmwaarde

1 ↓ 46.0 °C 2 ↓ 77.0 11.9 Rec °C Go →

⑥ Batterijcapaciteit in dagen

1 400 199 2 8915 Rec Go

Laatste meetwaarde (zie afbeelding ①)

7.4. Wandhouder monteren

Montagematerialen (bijv. schroeven, pluggen) behoren niet tot de omvang van de levering.

√ De gegevenslogschrijver is uit de wandhouder verwijderd.

1. Wandhouder op de gewenste plaats positioneren.
2. Met een stift of iets dergelijks de plaats voor de bevestigingsschroeven aftekenen.
3. Bevestigingsplaats afhankelijk van het materiaal voor de bevestiging voorbereiden (bijv. gat boren, pluggen inbrengen).
4. Wandhouder met passende schroeven bevestigen.

7.5. Gegevenslogschrijver borgen

1 6.17 17.2 Go 2 3 4

√ Wandhouder is gemonteerd.

1. Gegevenslogschrijver in de wandhouder schuiven (1).
2. Borgpen (2) door de gaten van de wandhouder schuiven.
3. Slot (3) bevestigen aan de borgpen.
4. Sleutel eruit trekken (4).

7.6. Meetgegevens uitlezen

De meetgegevens blijven na het uitlezen opgeslagen op de gegevenslogschrijver en kunnen dus meerdere keren worden uitgelezen. Pas bij een nieuwe programmering van de gegevenslogschrijver worden de meetgegevens verwijderd.

Via USB-kabel

1. USB-kabel aansluiten aan een vrije USB-interface van de PC.
2. Schroef aan de rechterkant van de gegevenslogschrijver losdraaien.

Daarvoor gebruikt u het best een muntstuk.

1. Deksel openen.

1 2

1. USB-kabel in de mini-USB-aansluiting (1) schuiven.
2. Gegevenslogschrijver uitlezen en uitgelezen gegevens verder bewerken, zie aparte bedieningshandleiding testo ComSoft.

Via SD-kaart

1. Schroef aan de rechterkant van de gegevenslogschrijver losdraaien.

Daarvoor gebruikt u het best een muntstuk.

1. Deksel openen.

1 2

1. SD-kaart in de SD-kaartsleuf (2) schuiven.

2. Sd (testo 175 T1) resp. Sd CArD (testo 175 T2, testo 175 T3, testo 175 H1) verschijnt in het display.

3. [Go] langer dan 2 seconden ingedrukt houden.
4. CPY (testo 175 T1) resp. COPY (testo 175 T2, testo 175 T3, testo 175 H1) verschijnt in het display.
5. Gele LED brandt tijdens het kopieerproces.
6. Groene LED knippert tweemaal en op het display verschijnt na beëindiging van het kopieerproces OUT.
7. SD-kaart wegnemen.
8. SD-kaart in SD-kaartsleuf aan de PC schuiven.
9. Uitgelezen gegevens verder bewerken, zie aparte bedieningshandleiding testo ComSoft.

8 Product onderhouden

8.1. Batterijen vervangen

Door de batterijvervanging wordt het lopende meetprogramma gestopt. De opgeslagen meetgegevens blijven echter behouden.

1. Opgeslagen meetgegevens uitlezen, zie zie Meetgegevens uitlezen, pagina 159.

√ Als op grond van een te geringe batterijcapaciteit het uitlezen van de opgeslagen meetgegevens niet meer mogelijk is:

Batterijen vervangen en daarna de opgeslagen meetgegevens uitlezen.

1. Gegevenslogschrijver op zijn voorkant leggen.

1 2

1. Schroeven aan de achterkant van de gegevenslogschrijver losdraaien.

2. Batterijafdekking eraf nemen.

3. Lege batterijen uit het batterijvak nemen.

4. Drie nieuwe batterijen (type AAA) erin leggen. Let op de juiste polariteit!

i

Uitsluitend nieuwe merkbatterijen gebruiken. Als er een deels verbruikte batterij wordt ingezet, dan wordt de batterijcapaciteit niet correct berekend.

Om bij inzettemperaturen onder -10 °C de levensduur van de batterijen te bereiken moeten Energizer L92 microcellen AAA worden gebruikt.

1. Afdekking van het batterijvak op het batterijvak leggen
2. Schroeven aandraaien.

- Op het display verschijnt rST.

i

De gegevenslogschrijver moet opnieuw geconfigureerd worden. Daarvoor moet de software testo ComSoft op de computer geïnstalleerd en een verbinding met de gegevenslogschrijver gemaakt zijn.

1. Gegevenslogschrijver via USB-kabel verbinden met de PC.
2. Software testo ComSoft starten en een verbinding met de gegevenslogschrijver maken.
3. Gegevenslogschrijver opnieuw configureren resp. de oude opgeslagen configuratie installeren, zie aparte bedieningshandleiding testo ComSoft.

- De gegevenslogschrijver is weer operationeel.

8.2. Apparaat reinigen:

LET OP

De sensor kan beschadigd raken!

Let op dat er bij de reiniging van het apparaat geen vloeistof in de behuizing van het apparaat komt.
Reinig de behuizing van het apparaat met een vochtige doek.

Gebruik geen scherpe reinigings- of oplosmiddelen! Gebruik een zachte huishoudreiniger of zachte zeep.

9 Tips en hulp

9.1. Vragen en antwoorden

Vraag	Mogelijke oorzaken / oplossing
FULL verschijnt op het display, rode LED knippert tweemaal, out verschijnt op het display.	SD-kaart heeft niet voldoende beschikbaar geheugen om de gegevens uit te lezen.> SD-kaart wegnemen, geheugen vrijmaken en gegevens kopieren.
Err verschijnt op het display, rode LED knippert tweemaal, out verschijnt op het display.	Fout bij het opslaan van de gegevens op de SD-kaart.> SD-kaart wegnemen, geheugen vrijmaken en gegevens kopieren.
nO dAtA verschijnt op het display, rode LED knippert tweemaal.	Logschrijver heeft nog geen gegevens geregistreerd en bevindt zich in de Wait-Modus.> SD-kaart wegnemen en wachten tot de logschrijver zich in de Rec-Modus bevindt.
rST verschijnt op het display.	Batterij werd vervangen. Er worden geen gegevens geregistreerd.> Gegevenslogschrijver via software opnieuw programmeren.
----verschijnt op het display	Sensor van de gegevenslogschrijver is defect.> Contacteer uw handelaar of de Testo-klantendienst.

Indien u vragen heeft, gelieve u dan te wenden tot uw handelaar of de Testo-klantendienst. Contactgegevens vindt u op het internet onder www.testo.com/service-contact.

9.2. Accessoires en vervangende onderdelen

Beschrijving Artikel-nr.
Wandhouder (zwart) met slot 0554 1702
Mini USB-kabel om de gegevenslogschrijver testo 175 te verbinden met de PC	0449 0047
SD-kaart om de gegevenslogschrijver 175 uit te lezen	0554 1700
Batterijen (alkali mangaan microcellen AAA) voor toepassingsgebied tot -10 °C	0515 0009
Batterijen (Energizer L92 microcellen AAA) voor toepassingsgebied onder -10 °C	0515 0042
CD testo ComSoft 5 Basic (indien kosteloze download van website met registratieplicht niet gewenst)	0572 0580
CD testo ComSoft Professional 0554 1704
CD testo ComSoft CFR 0554 1705
ISO-kalibreercertificaat vochtigheid, kalibreerpunten 11,3 %RV; 50,0 %RV; 75,3 %RV bij +25°C/+77°F; per kanaal/apparaat	0520 0076
ISO-kalibreercertificaat temperatuur, kalibreerpunten -18°C; 0°C;+40°C; per kanaal/apparaat	0520 0153

Verdere accessoires en vervangende onderdelen vindt u in de productcatalogi en brochures of op internet op: www.testo.com
