Producttype	Infraroodthermometer
Merk	Testo
Model	810
Afmetingen	119 x 46 x 25 mm (met beschermkap)
Gewicht	90 g (inclusief batterijen en kap)
Voeding	2 AAA-batterijen 1,5 V
Batterijduur	50 u (zonder verlichting)
Infrarood meetbereik	-30 tot +300 °C
Luchtsensor meetbereik	-10 tot +50 °C
Infrarood nauwkeurigheid	±2 °C (van -30 tot +100 °C), ±2 % van de gemeten waarde (overig)
Luchtsensor nauwkeurigheid	±0,5 °C
Resolutie	0,1 °C / 0,1 °F
Optiek (afstand/oppervlakte verhouding)	6:1 (90 % waarde)
Instelbare emissiviteit	0,20 tot 0,99
Display	Scherm met verlichting (10 s)
Weergavemodi	Hold, Max, Min
Δt-functie (differentiële temperatuur)	Ja, inschakelbaar
Automatische uitschakeling	Ja, na 10 min (configureerbaar)
Beschermingsklasse	IP40
Laserklasse	2 (< 1 mW, 645-660 nm)
Gebruikstemperatuur	-10 tot +50 °C
Opslagtemperatuur	-40 tot +70 °C
Talen handleiding	FR, DE, EN, ES, HU, IT, NL, PT
Garantie	2 jaar

Veelgestelde vragen - 810 Testo

Hoe zet ik de Testo 810 aan en uit?

Om aan te zetten, druk kort op de toets ⏻. Om uit te zetten, houd dezelfde toets 2 seconden ingedrukt tot het scherm uitgaat.

Hoe voer ik een infraroodmeting uit?

Houd de toets ♠ ingedrukt. Er verschijnt een laserpunt om te richten. Laat de toets los om de waarde vast te houden (Hold-modus).

Hoe vervang ik de batterijen?

Schuif het deksel van het batterijvak naar beneden. Verwijder de oude batterijen en plaats twee nieuwe AAA 1,5 V-batterijen met de juiste polariteit. Sluit het deksel.

Hoe stel ik de emissiviteit in?

In de configuratiemodus (houd ⏻ ingedrukt bij het inschakelen), navigeer met ▲ naar het pictogram £ en stel de waarde in van 0,20 tot 0,99 met Mode. De standaardwaarde is 0,95.

Wat betekenen de meldingen Hi of Lo?

Deze meldingen geven aan dat de gemeten temperatuur buiten het toegestane meetbereik ligt. Houd u aan de bereiken: infrarood -30 tot +300 °C, lucht -10 tot +50 °C.

Hoe maak ik de Testo 810 schoon?

Reinig de behuizing met een vochtige doek (zeepwater). Gebruik geen oplosmiddelen of agressieve middelen. De lens moet schoon en vrij van condens zijn.

Waarom is de infraroodmeting onnauwkeurig op metalen?

Onbewerkte metalen hebben een lage en onregelmatige emissiviteit. Om de nauwkeurigheid te verbeteren, breng een laag zoals lak of een emissieve zelfklevende strip (ref. 0554 0051) aan op het te meten oppervlak.

Hoe geef ik de maximum- en minimumwaarden weer?

Druk meerdere keren op de toets Mode tot Max of Min wordt weergegeven. Om te resetten, houd ♠ ingedrukt tot « ---- » verschijnt.

Is de laser gevaarlijk?

De Testo 810 is uitgerust met een klasse 2-laser (< 1 mW). Kijk niet rechtstreeks in de straal. Richt niet op de ogen van personen of dieren.

Hoe activeer ik de differentiële temperatuurfunctie Δt?

Ga in de configuratiemodus naar Δt en stel in op ON. Het apparaat geeft dan het verschil weer tussen de infraroodtemperatuur en de luchttemperatuur.

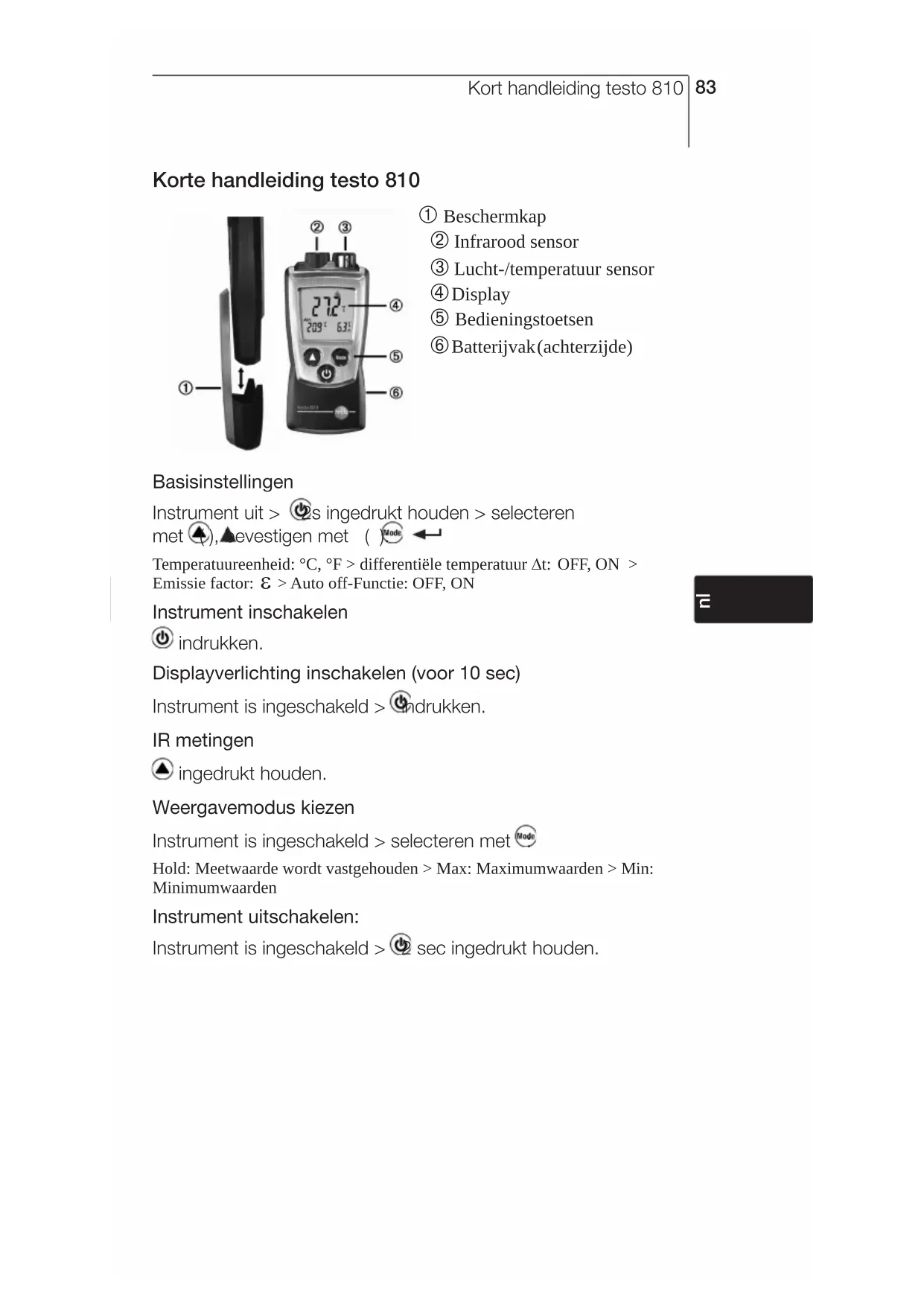

GEBRUIKSAANWIJZING 810 Testo

Handleidinghu nl....83 - 91

① Beschermkap
② Infrarood sensor
③ Lucht-/temperatuur sensor
④ Display
⑤ Bedieningstoetsen
⑥ Batterijvak(achterzijde)

Basisinstellingen

Instrument uit > Ⓞs ingedrukt houden > selecteren

met (▲), ▲evestigen met ( ) Mode ←

Temperatuureenheid: °C, °F > differentièle temperatuur Δt: OFF, ON > Emissie factor: Ε > Auto off-Functie: OFF, ON

Instrument inschakelen

indrukken.

Displayverlichting inschakelen (voor 10 sec)

Instrument is ingeschakeld > ④ndrukken.

IR metingen

▶ ingedrukt houden.

Weergavemodus kiezen

Instrument is ingeschakeld > selecteren met Mode

Hold: Meetwaarde wordt vastgehouden > Max: Maximumwaarden > Min: Minimumwaarden

Instrument uitschakelen:

Instrument is ingeschakeld > ⏻ sec ingedrukt houden.

n

Veiligheidsvoorschriften

Lees deze documentatie zorgvuldig door en raak vertrouwd met het product alvorens het te gebruiken. Bewaar dit document bij de hand, zodat u ernaar kunt verwijzen wanneer noodzakelijk. Geef deze documentatie aan eventuele volgende gebruikers van het product.

▶ Besteed bijzonder aandacht aan informatie benadrukt door de volgende symbolen:

Belangrijk.

Voorkom persoonlijk letsel / schade aan het instrument

Gebruik het instrument alleen waarvoor hij bedoeld is en binnen de in de technische gegevens gespecificeerde parameters. Gebruik geen geweld.

Nooit het product opslaan samen met oplosmiddelen, zuren of andere agressieve stoffen.

Alleen onderhouds- en reparatiewerkzaamheden uitvoeren die staan beschreven in de documentatie. Volg de voorgeschreven stappen wanneer je dit doet. Gebruik alleen originele onderdelen van Testo.

Milieuvoorschriften

▶ Defecte accu's/lege batterijen op de daarvoor bestemde inzamelplaatsen inleveren.

Het instrument aan het einde van zijn nuttige leven inleveren bij de daartoe bestemde verzamelplaatsen of retourneren aan Testo. Wij dragen dan zorg voor een milieuvriendelijke verwerking.

Specifications

Functies en gebruik

De testo 810 is een infrarood meetinstrument. Het wordt normaal gebruikt om oppervlaktetemperatuur, zoals gemeten op verwarmingsinstallaties en radiatoren, en de omgevingstemperatuur tegelijk meten.

Technische gegevens

Technische gegevens

• Sensoren: Infrarood sensor, NTC temperatuur sensor
• Parameters: °C, °F
• Meetbereik: IR: -30...300 °C, -20...575 °F, Luchtvoeler: -10...50 °C, 14...122 °F
  • Resolutie: 0.1 °C, 0.1 °F,
• Nauwkeurigheid (Nominale temp 22 °C, ±1 digit): Infrarood: ±2 °C (-30...+100 °C), ±3.6 °F (-22...212 °F), ±2 % v.d. meting (overig bereik) Luchtvoeler: ±0.5 °C, ±0.9 °F
• Meetfrequentie: 0.5 s
• Optiek: 6:1
• Emissiviteit: instelbaar van 0.2 ... 0.99

Laser

• Class 2
• Power: <1 mW
  • Golflengte: 645 ... 660 nm
  • Standaard: DIN EN 60825-1:2001-11

Overige gegevens

• Beschermingsklasse: IP40
• Omgevingstemperatuur: -10...50 °C, 14...122 °F
• Opslag/transportcondities: -40...70 °C, -40...158 °F
• Stroomvoorziening: 2x 1.5 V type AAA
• Autonomie batterij: 50 h (zonder displayverlichting)
• Afmetingen: 119x46x25mm / 4.7x1.8x1.0 in (incl. beschermkap)
• Gewicht: 90 g / 3.2 oz (incl. batterijen en beschermkap)

Richtlijnen, normen en controles

• EU-richtlijn: 2004/108/EG

Garantie

- Duur: 2 jaar, garantiecondities: zie www.testo.com/warranty

Productbeschrijving

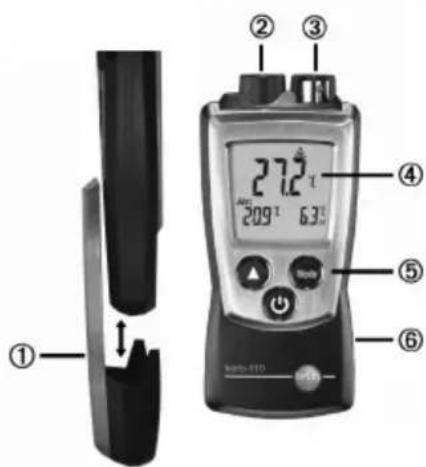

In een oogopslag

① ② ③ ④ 27.2 209° 6.3 ⑤ Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Cathode-FTD

① Beschermkap

② Infrarood sensor

③ Lucht/temperatuursensor

④Display

⑤ Bedieningstoetsen

⑥Batterijvak(achterzijde)

Inbedrijfname

Batterij plaatsen:

1 Batterijvak openen: Batterijdeksel naar onder duwen.

2 Batterijen (2x 1,5V Typ AAA) plaatsen. Let op polariteit!

3 Batterijvak sluiten: batterijdeksel sluiten.

▶ Basisinstellingen (configuratiemodus):

Instelbare functies

- Temperatureureenheid: ^ C,^ F

• Temperatuurveschil Δt: OFF, ON

· Emissiefactor: £

- Auto off functie: OFF, ON (het instrument schakelt na 10 min. zonder gebruik automatisch uit)

De emissiefactor heeft een standaardinstelling van 0,95. De emissiviteitscoëfficiënt is standaard ingesteld op 0,95. Deze waarde is ideaal voor het meten van niet-metalen (papier, keramiek, gips, hout, verf en vernis), kunststoffen en levensmiddelen.

Vanwege hun lage of niet-uniforme emissiefactor, zijn lichte metalen en metaaloxiden slechts beperkt bruikbaar voor infrarood meting. Coatings die de emissiefactor verhogen, bijvoorbeeld verf of lijm emissie (0554 0051) worden toegepast op het te meten object.

Emissiegraad tabel van verschillende materialen (typische waarden):

Materiaal (temperatuur) £

Aluminium, helder gewalst (170 °C) 0.04

Katoen (20 °C) 0.77

Beton (25 °C) 0.93

IJs, glad (0 °C) 0.97

IJzer, afgeschuurd (20 °C) 0.24

IJzer met giethuid (100 °C) 0.80

IJzer, afgeschuurd (20 °C) 0.77

Gips (20 °C) 0.90

Glas (90 °C) 0.94

Rubber, hard (23 °C) 0.94

Rubber, zacht grijs (23 °C) 0.89

Hout (70 °C) 0.94

Kurk (20 °C) 0.70

Radiator, zwart geanodiseerd (50 °C) 0.98

Koper, licht aangetast (20 °C) 0.04

Koper, geoxideerd (130 °C) 0.76

Kunststoffen: PE, PP, PVC (20 °C) 0.94

Messing, geoxideerd (200 °C) 0.61

Papier (20 °C) 0.97

Porselein (20 °C) 0.92

Zwarte lak, mat (80 °C) 0.97

Staal, thermisch behandeld opp. (200 °C) 0.52

Staal, geoxideerd (200 °C) 0.79

Klei, gebrand (70 °C) 0.91

Transformerlak (70 °C) 0.94

Baksteen, mortel, gips (20 °C) 0.93

1 Als het instrument is ingeschakeld, ⏻ indrukken en vasthouden tot ▲ en ← op het display verschijnt (configuratiemodus).

- De instelbare functie wordt weergegevens. De huidige instelling licht op.

2 (▲) Verschillende keren indrukken tot de gewenste instelling knippert.

3 Mode (←) indrukken om te bevestigen.

4 Herhaal stappen 2 en 3 voor alle functies. - Het instrument wisselt naar de meetmodus.

Bediening

▶ Instrument inschakelen:

▶ Indrukken.
- Meetmodus wordt geopend.

▶ Displayverlichting inschakelen:

√ Het instrument is ingeschakeld.

indrukken.

- De displayverlichting schakelt automatisch uit, als 30 seconden lang geen toets wordt ingedrukt.

▶ IR meting:

Laserstraling! Niet in de laserstraal kijken.

Laserklasse 2.

i Om correcte metingen te waarborgen:

• Houd temperatuur en vochtigheidsbronnen die de meting kunnen verstoren (bijvoorbeeld handen) weg van de sensor.
• Houd de lens schoon en meet niet met beslagen lenzen.
• Meetbereik (bereik tussen instrument en meetobject) vrij houden van stoorgrootheden: Geen stof- en vuildeeltjes, geen vocht (regen, damp) of gassen.
• Als de omgevingstemperatuur verandert (verandering van locatie, bijvoorbeeldmetingbinnen/buiten), moethetinstrumentca.15minuten de tijd krijgen om te acclimatiseren.
• Het instrument heeft een lens (90% waarde) van 6:1 (afstand: meetoppervlak) + opening diameter van de sensor (10 mm / 0.39 in):

Afstand Diameter meetvlek Afstand Diameter meetvlek

▶ Indrukken en vasthouden.

• Knippert in display. De laser stip markeert het midden van het meetvlak.
• Wanneer de IR meting is voltooid (▲oslaten), verandert het instrument naar Hold display weergave en worden de meetwaarden vastgehouden.

▶ Display weergave wijzigen:

Instelbare weergaven

• Hold: Meetwaarden worden vastgehouden.
• Max: Maximumwaarde sinds de laatste keer aangeschakeld of de laatste reset.
• Min: Minimumwaarde sinds de laatste keer aangeschakeld of de laatste reset.

▶ verschillende keren indrukken tot gewenste weergave verschijnt.

Max/Min waarden resetten:

1 verschillende keren indrukken tot gewenste weergave verschijnt.
2 Mode indrukken en vasthouden tot - - - - verschijnt.
3 Herhaal stappen 1 en 2 voor alle waarden die moeten worden gereset.

▶ Instrument uitschakelen:

▶ Indrukken en vasthouden tot display uit gaat.

Onderhoud

▶ Batterijen vervangen:

1 Batterijvak openen: Deksel naar beneden duwen.
2 Gebruikte batterijen verwijderen en nieuwe batterijen plaatsen (2x 1.5 V type AAA). Let op de juiste polariteit!
3 Batterijvak sluiten: Deksel dichtklappen.

▶ Behuizing reinigen:

▶ Behuizing schoonvegen met een vochtige doek (zeeploog). Gebruik geen agressieve reinigings- of oplosmiddelen!

Vragen en antwoorden

Vragen en antwoorden

Vraag Mogelijke oorzaak/oplossing

Hi of Lo · meetwaarde is buiten het meetbereik (te hoog, te laag): voor materialen die niet speciaal zijn gedroogd of bevochtigd, moeten de meetresultaten altijd binnen het meetbereik blijven..

Restcapaciteit <10 min: batterij wisselen.

Indien wij uw vraag niet hebben beantwoord, neem dan contact op met Testo klantenservice via www.testo.com/service-contacts.

Voor vragen over garantie, ga naar www.testo.com/warranty.

nl
