Produkttyp	Infrarot-Thermometer
Marke	Testo
Modell	810
Abmessungen	119 x 46 x 25 mm (mit Schutzkappe)
Gewicht	90 g (mit Batterien und Schutzkappe)
Stromversorgung	2 AAA-Batterien 1,5 V
Batterielebensdauer	50 h (ohne Beleuchtung)
Infrarot-Messbereich	-30 bis +300 °C
Luftfühler-Messbereich	-10 bis +50 °C
Infrarot-Genauigkeit	±2 °C (von -30 bis +100 °C), ±2 % des Messwerts (restlicher Bereich)
Luftfühler-Genauigkeit	±0,5 °C
Auflösung	0,1 °C / 0,1 °F
Optik (Abstand/Flächenverhältnis)	6:1 (90 %-Wert)
Einstellbarer Emissionsgrad	0,20 bis 0,99
Anzeige	Bildschirm mit Beleuchtung (10 s)
Anzeigemodi	Hold, Max, Min
Δt-Funktion (Differenztemperatur)	Ja, aktivierbar
Automatische Abschaltung	Ja, nach 10 min (konfigurierbar)
Schutzart	IP40
Laserklasse	2 (< 1 mW, 645-660 nm)
Betriebstemperatur	-10 bis +50 °C
Lagertemperatur	-40 bis +70 °C
Sprachen der Bedienungsanleitung	FR, DE, EN, ES, HU, IT, NL, PT
Garantie	2 Jahre

Häufig gestellte Fragen - 810 Testo

Wie schalte ich das Testo 810 ein und aus?

Zum Einschalten drücken Sie kurz die Taste ⏻. Zum Ausschalten halten Sie dieselbe Taste 2 Sekunden lang gedrückt, bis der Bildschirm erlischt.

Wie führe ich eine Infrarotmessung durch?

Halten Sie die Taste ♠ gedrückt. Ein Laserpunkt erscheint zum Zielen. Lassen Sie die Taste los, um den Wert zu halten (Hold-Modus).

Wie wechsle ich die Batterien?

Schieben Sie den Deckel des Batteriefachs nach unten. Entfernen Sie die verbrauchten Batterien und legen Sie zwei neue AAA 1,5 V-Batterien unter Beachtung der Polarität ein. Schließen Sie den Deckel.

Wie stelle ich den Emissionsgrad ein?

Im Konfigurationsmodus (halten Sie ⏻ beim Einschalten gedrückt) navigieren Sie mit ▲ zum Symbol £ und stellen Sie den Wert mit Mode von 0,20 bis 0,99 ein. Der Standardwert ist 0,95.

Was bedeuten die Meldungen Hi oder Lo?

Diese Meldungen zeigen an, dass die gemessene Temperatur außerhalb des zulässigen Messbereichs liegt. Beachten Sie die Bereiche: Infrarot -30 bis +300 °C, Luft -10 bis +50 °C.

Wie reinige ich das Testo 810?

Reinigen Sie das Gehäuse mit einem feuchten Tuch (Seifenwasser). Verwenden Sie keine Lösungsmittel oder aggressiven Reinigungsmittel. Die Linse muss sauber und beschlagfrei sein.

Warum ist die Infrarotmessung auf Metallen ungenau?

Blankes Metall hat einen niedrigen und unregelmäßigen Emissionsgrad. Um die Genauigkeit zu verbessern, tragen Sie eine Beschichtung wie Lack oder einen emissionsfähigen Klebestreifen (Ref. 0554 0051) auf die zu messende Oberfläche auf.

Wie zeige ich die Maximal- und Minimalwerte an?

Drücken Sie mehrmals die Taste Mode, bis Max oder Min angezeigt wird. Zum Zurücksetzen halten Sie ♠ gedrückt, bis « ---- » erscheint.

Ist der Laser gefährlich?

Das Testo 810 ist mit einem Laser der Klasse 2 (< 1 mW) ausgestattet. Blicken Sie nicht direkt in den Strahl. Vermeiden Sie es, auf Augen von Personen oder Tieren zu zielen.

Wie aktiviere ich die Differenztemperaturfunktion Δt?

Navigieren Sie im Konfigurationsmodus zu Δt und stellen Sie es auf ON. Das Gerät zeigt dann die Differenz zwischen Infrarot- und Lufttemperatur an.

BEDIENUNGSANLEITUNG 810 Testo

Bedienungsanleitung de....3 - 11

Instruction manual en....13 - 21

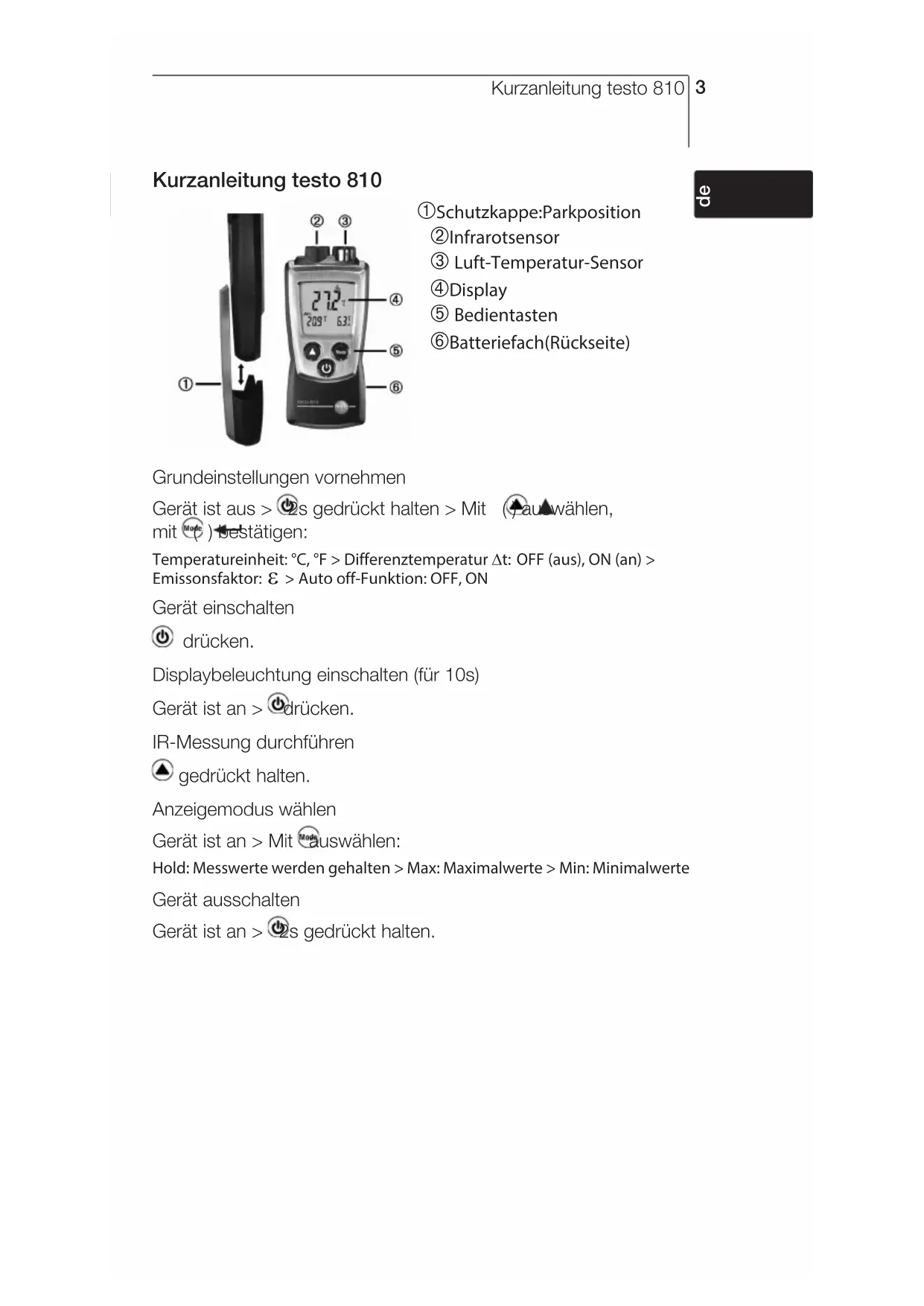

Kurzanleitung testo 810

①Schutzkappe:Parkposition

②Infrarotsensor
③ Luft-Temperatur-Sensor
④Display
⑤ Bedientasten
⑥Batteriefach(Rückseite)

de

Grundeinstellungen vornehmen

Gerät ist aus > ☑s gedrückt halten > Mit ( ) auf wählen, mit ( ) bestätigen:

Temperatureinheit: °C, °F > Differenztemperatur Δt: OFF (aus), ON (an) > Emissionsfaktor: ε > Auto off-Funktion: OFF, ON

Gerät einschalten

drücken.

Displaybeleuchtung einschalten (für 10s)

Gerät ist an >drücken.

IR-Messung durchführen

GEDrückt halten.

Anzeigemodus wählen

Gerät ist an > Mit Mode auswählen:

Hold: Messwerte werden gehalten > Max: Maximalwerte > Min: Minimalwerte

Gerät ausschalten

Gerät ist an > ⏻2s gedrückt halten.

.Sicherheit und Umwelt

Zu diesem Dokument

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Doku mentation griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter.
Beachten Sie besonders die Informationen, welche durch folgende Zeichen hervorgehoben sind:

Wichtiger Hinweis.

Personenschäden / Sachschäden vermeiden

Das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.
Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder anderen aggressiven Stoffen lagern.
Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo verwenden.

Umwelt schützen

Defekte Akkus und leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

Leistungsbeschreibung

de

Funktionen und Verwendung

Das testo 810 ist ein Infrarot-Messgerät. Üblicher Verwendungszweck ist das Messen der Oberflächentemperatur zum Beispiel an Heizungen und Kühlern und das gleichzeitige Messen der Umgebungstemperatur.

Technische Daten

Messtechnische Daten

• Sensoren: Infrarotsensor, NTC-Temperatursensor
• Messgrößen: °C, °F
• Messbereiche: IR: -30...300°C, -22...572°F, Luftfühler: -10...50°C, 14...122°F
  • Auflösungen: 0.1°C, 0.1°F,
• Genauigkeiten (Nenntemperatur 22 °C, ±1 Digit): Infrarot: ±2°C (-30...100°C), ±3.6°F (-22...212°F), ±2% v. Mw. (restl. Bereich) Luftfühler: ±0.5°C, ±0.9°F
• Messrate: 0.5s
  • Optik: 6:1
• Emissionsgrad: einstellbar von 0,2 bis 0,99

Laser

• Klasse 2
• Leistung: <1 mW
• Wellenlänge: 645 bis 660 nm
  • Norm: DIN EN 60825-1:2001-11

Weitere Gerätedaten

• Schutzart: IP40
- Umgebungsbedingungen: -10...50°C, 14...122°F
- Lager-/Transportbedingungen: -40...70°C, -40...158°F
- Spannungsversorgung: 2x 1,5V Typ AAA
- Batteriestandzeit: 50h (ohne Displaybeleuchtung)
- Abmessungen: 119x46x25mm (inkl. Schutzkappe)
- Gewicht: 90g (inkl. Batterien und Schutzkappe)

Richtlinien, Normen und Prüfungen

• EG-Richtlinie: 2014/30/EU

Garantie

- Dauer: 2 Jahre, Garantiebedingungen: siehe Internetseite www.testo.com/warranty

Produktbeschreibung

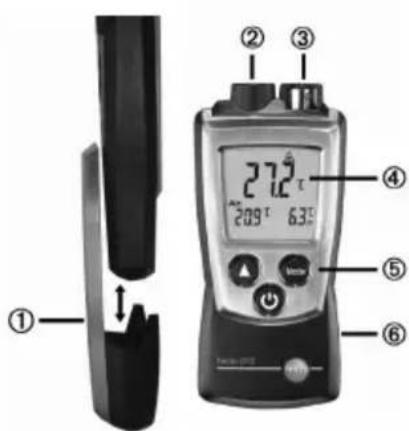

Auf einen Blick

① ② ③ ④ 27.2℃ 20.9℃ 6.3℃ ⑤ ⑥

①Schutzkappe:Parkposition
②Infrarotsensor
③ Luft-Temperatur-Sensor
④Display
⑤ Bedientasten
⑥Batteriefach(Rückseite)

Erste Schritte

Batterien einlegen:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

• Temperatureinheit: °C, °F
  • Differenztemperatur Δt: OFF (aus), ON (an)
• Emissionsfaktor: £
• Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tastenbetätigung automatisch aus)

Der Emissionsfaktor ist ab Werk auf 0,95 eingestellt. Dies ist optimal zur Messung von Nichtmetallen (Papier, Keramik, Gips, Holz, Farben und Lacke), Kunststoffen und Lebensmitteln.

Blanke Metalle und Metalloxide sind aufgrund ihres niedrigen bzw. uneinheitlichen Emissionsfaktors nur bedingt für die Infrarot-Messung geeignet: Emissionsfaktor erhöhen de Beschichtungen wie z. B. Lack oder Emissions-Klebeband (0554 0051) auf das Messobjekt aufbringen.

Emissionsfaktoren verschiedener Materialien (typische Werte):

Material (Temperatur) £

Aluminium, walzblank (170°C) 0,04

Baumwolle (20°C) 0,77

Beton (25°C) 0,93

Eis, glatt (0°C) 0,97

Eisen, abgeschmirgelt (20)°C 0,24

Eisen mit Gusshaut (100°C) 0,80

Eisen mit Walzhaut (20°C) 0,77

Gips (20°C) 0,90

Glas (90°C) 0,94

Gummi, hart (23°C) 0,94

Gummi, weich-grau (23°C) 0,89

Holz (70°C) 0,94

Kork (20°C) 0,70

Kühlkörper, schwarz eloxiert (50°C) 0,98

Kupfer, leicht angelaufen (20°C) 0,04

Kupfer, oxidiert (130°C) 0,76

Kunststoffe: PE, PP, PVC (20°C) 0,94

Messing, oxidiert (200°C) 0,61

Papier (20°C) 0,97

Porzellan (20°C) 0,92

Schwarzer Lack, matt (80°C) 0,97

Stahl, wärmebeh. Oberfläche (200°C) 0,52

Stahl, oxidiert (200°C) 0,79

Ton, gebrannt (70°C) 0,91

Transformatorenlack (70°C) 0,94

Ziegelstein, Mörtel, Putz (20°C) 0,93

1 Beim Einschalten des Geräts ⏻ gedrückt halten, bis im Display ▲ und ← erscheint (Konfigurationsmodus).

- Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.

2 (▲) mehrmals drücken, bis die gewünschte Einstellung blinkt.

3 Modo (←) drücken, um die Eingabe zu bestätigen.

4 Schritte 2 und 3 für alle Funktionen wiederholen.

- Das Gerät wechselt in den Messmodus.

Produkt verwenden

Gerät einschalten:

drücken.

- Der Messmodus wird geöffnet.

▶ Displaybeleuchtung einschalten

√ Gerät ist eingeschaltet.

① drücken.

- Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.

➢ IR-Messung durchführen:

Laserstrahlung! Nicht in den Laserstrahl blicken.

Laserklasse 2.

i Zur Gewährleistung korrekter Messwerte:

• Die Messungverfälschende Temperatur- / Feuchtequellen (z. B. Hände) vom Sensor fernhalten.

- Linse sauber halten, nicht mit beschlagener Linse messen.

- Messbereich (Bereich zwischen Gerät und Messobjekt) und Oberfläche des Messobjekts von Störgrößen freihalten: Keine Staub- und Schmutzpartikel, keine Feuchtigkeit (Regen, Dampf) oder Gase.

- Bei Veränderung der Umgebungstemperatur (Wechsel des Messortes, z. B. Innen-/ Außenmessung) benötigt das Messgerät eine Angleichzeit von ca. 15min.

- Das Messgerät besitzt eine Optik (90%-Wert) von 6:1 (Entfernung : Messfläche) + Öffnungsdurchmesser des Sensors (10mm):

Entfernung Durchmesser Messfläche

- blinkt im Display. Der Laserpunkt markiert den Mittelpunkt der Messfläche.

- Nach Beenden der IR-Messung (oslassen) wechselt das Gerät in die Displayansicht Hold, die Messwerte werden gehalten.

▶ Displayansicht wechseln:

Einstellbare Ansichten

de

• Hold: Messwerte werden gehalten
• Max: Maximalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.
• Min: Minimalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.

  mehrmals drücken, bis gewünschte Ansicht erscheint.

Max-/ Min-Werte zurücksetzen:

1 mehrmals drücken, bis gewünschte Ansicht erscheint.
2 Moda gedrückt halten bis - - - erscheint.
3 Schritte 1 und 2 für alle Werte wiederholen, die zurückgesetzt werden sollen.

Gerät ausschalten:

gedrückt halten, bis das Display erlischt.

Produkt instand halten

Batterien wechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Verbrauchte Batterien entnehmen und neue Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

Gehäuse reinigen:

Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Tipps und Hilfe

de

Fragen und Antworten

Frage Mögliche Ursachen / Lösungen

Hi oder Lo · Messwerte außerhalb des Messbereichs (zu hoch, zu niedrig): Zulässigen Messbereich einhalten.

Restkapazität <10min: Batterien wechseln.

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt-daten siehe Internetseite www.testo.com/service-contact

Notizen

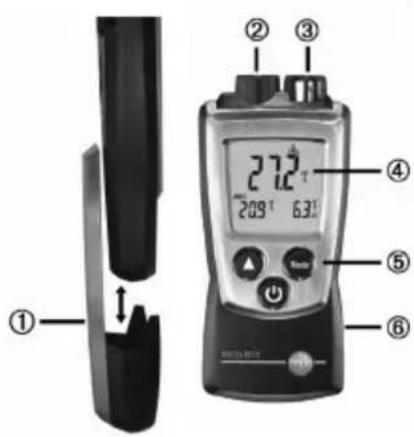

Short manual testo 810

① ② ③ 2.72°C 2.09°C 6.31°C ④ ⑤ ⑥
