810 - Equipos de medición Testo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termómetro infrarrojo
Marca	Testo
Modelo	810
Dimensiones	119 x 46 x 25 mm (con cubierta protectora)
Peso	90 g (pilas y cubierta incluidas)
Alimentación	2 pilas AAA 1,5 V
Autonomía de las pilas	50 h (sin iluminación)
Rango de medición infrarrojo	-30 a +300 °C
Rango de medición sensor de aire	-10 a +50 °C
Precisión infrarroja	±2 °C (de -30 a +100 °C), ±2 % del valor medido (resto)
Precisión sensor de aire	±0,5 °C
Resolución	0,1 °C / 0,1 °F
Óptica (relación distancia/superficie)	6:1 (valor 90 %)
Emisividad ajustable	0,20 a 0,99
Pantalla	Pantalla con iluminación (10 s)
Modos de visualización	Hold, Max, Min
Función Δt (temperatura diferencial)	Sí, activable
Apagado automático	Sí, después de 10 min (configurable)
Tipo de protección	IP40
Clase láser	2 (< 1 mW, 645-660 nm)
Temperatura de uso	-10 a +50 °C
Temperatura de almacenamiento	-40 a +70 °C
Idiomas del manual	FR, DE, EN, ES, HU, IT, NL, PT
Garantía	2 años

Preguntas frecuentes - 810 Testo

¿Cómo encender y apagar el Testo 810?

Para encender, presione brevemente la tecla ⏻. Para apagar, mantenga presionada la misma tecla durante 2 segundos hasta que la pantalla se apague.

¿Cómo realizar una medición infrarroja?

Mantenga presionada la tecla ♠. Aparece un punto láser para apuntar. Suelte la tecla para conservar el valor (modo Hold).

¿Cómo cambiar las pilas?

Deslice la tapa del compartimiento de pilas hacia abajo. Retire las pilas usadas e inserte dos pilas nuevas AAA 1,5 V respetando la polaridad. Cierre la tapa.

¿Cómo ajustar la emisividad?

En modo configuración (mantenga presionada ⏻ al encender), navegue con ▲ hasta el icono £, luego ajuste el valor de 0,20 a 0,99 con Mode. El valor predeterminado es 0,95.

¿Qué significan los mensajes Hi o Lo?

Estos mensajes indican que la temperatura medida está fuera del rango de medición permitido. Respete los rangos: infrarrojo -30 a +300 °C, aire -10 a +50 °C.

¿Cómo limpiar el Testo 810?

Limpie la carcasa con un paño húmedo (agua jabonosa). No use disolventes ni productos agresivos. El lente debe estar limpio y sin vaho.

¿Por qué la medición infrarroja es imprecisa en los metales?

Los metales desnudos tienen una emisividad baja e irregular. Para mejorar la precisión, aplique un recubrimiento como barniz o una cinta adhesiva emisiva (ref. 0554 0051) sobre la superficie a medir.

¿Cómo mostrar los valores máximos y mínimos?

Presione varias veces la tecla Mode hasta mostrar Max o Min. Para reiniciar, mantenga presionada ♠ hasta ver « ---- ».

¿Es peligroso el láser?

El Testo 810 está equipado con un láser de clase 2 (< 1 mW). No mire directamente el haz. Evite apuntar a los ojos de personas o animales.

¿Cómo activar la función de temperatura diferencial Δt?

En modo configuración, navegue hasta Δt y ajuste a ON. El dispositivo mostrará entonces la diferencia entre la temperatura infrarroja y la del aire.

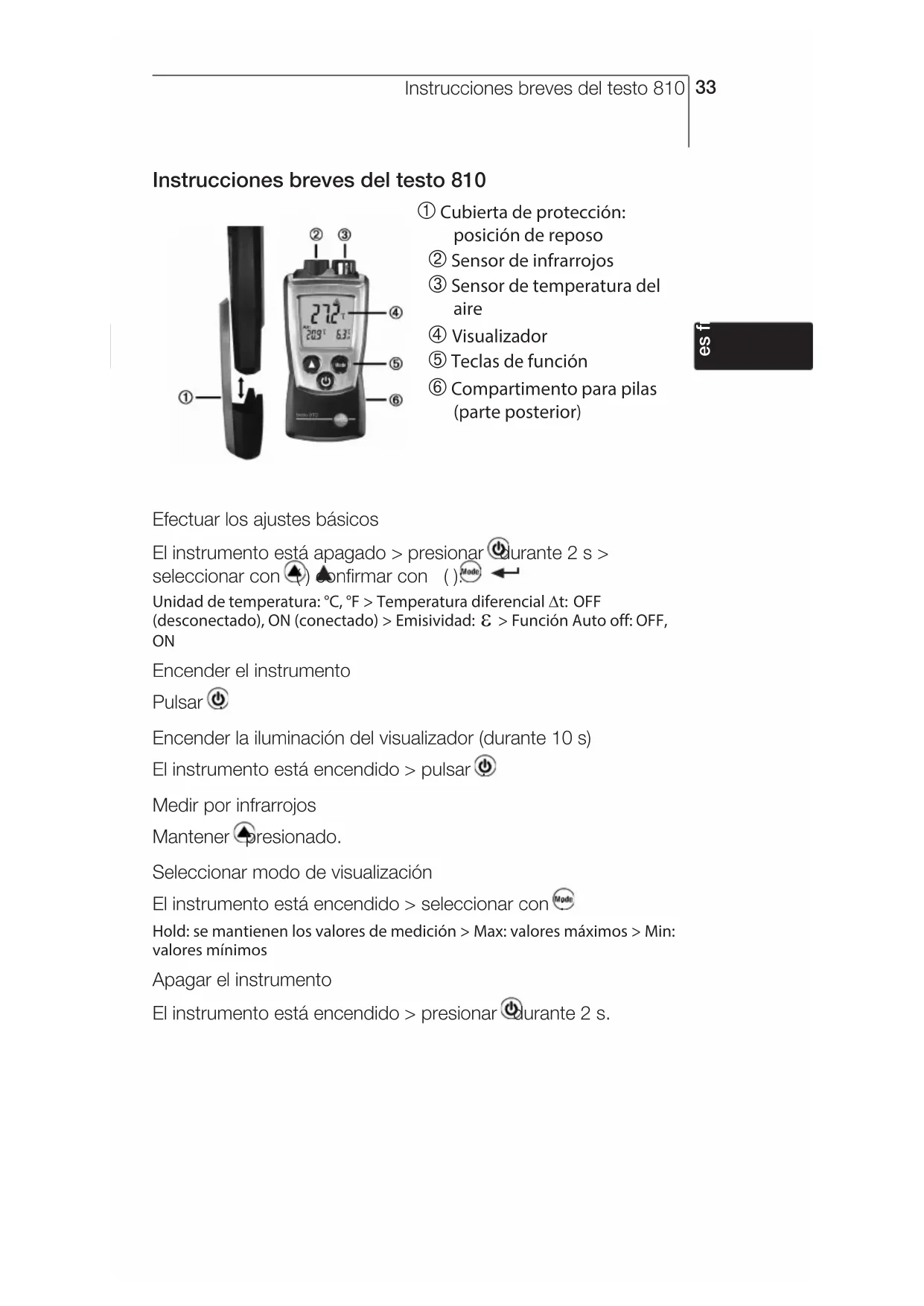

MANUAL DE USUARIO 810 Testo

Manual de instrucciones es

① Cubierta de protección: posición de reposo
② Sensor de infrarrojos
③ Sensor de temperatura del aire
④ Visualizador
⑤ Teclas de función
⑥ Compartimento para pilas (parte posterior)

es f

Efectuar los ajustes básicos

El instrumento está apagado > presionar durante 2 s > seleccionar con ( ) confirmar con ().

Unidad de temperatura: °C, °F > Temperatura diferencial Δt: OFF (desconectado), ON (conectado) > Emisividad: E > Función Auto off: OFF, ON

Encender el instrumento

Pulsar

Encender la iluminación del visualizador (durante 10 s)

El instrumento está encendido > pulsar

Medir por infrarrojos

Mantener ▲ presionado.

Seleccionar modo de visualización

El instrumento está encendido > seleccionar con Mode

Hold: se mantienen los valores de medición > Max: valores máximos > Min: valores mínimos

Apagar el instrumento

El instrumento está encendido > presionar durante 2 s.

Seguridad y medio ambiente

Indicaciones sobre este documento

Lea atentamente esta documentación y familiarícese con el manejo del producto antes de utilizarlo. Guarde la presente documentación en un lugar accesible de forma que se pueda consultar cuando sea necesario. Entregue la documentación a posteriores usuarios de este producto.

Preste especial atención a la información resaltada mediante los siguientes símbolos:

Indicación importante.

Evitar daños personales / materiales

Utilizar el producto sólo de acuerdo con el uso previsto y observando los parámetros predeterminados que figuran en los datos técnicos. No forzar el instrumento.
No almacenar nunca el producto junto con disolventes, ácidos u otras substancias agresivas.
Realizar únicamente los trabajos de mantenimiento que vienen descritos en la documentación respetando siempre los pasos indicados. Utilizar solamente piezas de repuesto originales de Testo.

Protección del medio ambiente

Llevar las baterías averiadas y las pilas agotadas a los puntos de recogida previstos al efecto.
Enviar el producto a Testo al término de su vida útil. Nosotros nos ocuparemos de eliminarlo ecológicamente.

Atención: su producto está marcado con este símbolo.

Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

Descripción de los instrumentos

Funciones y aplicación

El testo 810 es un instrumento de medición por infrarrojos.

Se utiliza generalmente para medir la temperatura superficial de determinados sistemas, como, por ejemplo, sistemas de calefacción, radiadores... Al mismo tiempo, el testo 810 también mide la temperatura ambiente.

Este instrumento no es apto para los usos indicados en la orden ITC/3701/2006, del 22 de Noviembre.

es

Datos técnicos

Datos técnicos

• Sensores: Sensor de infrarrojos, sensor de temperatura NTC
• Parámetros de medición: °C, °F
• Rangos de medición: IR: -30 - 300 °C; -20 - 575 °F Sonda: -10 - 50 °C; 14 - 122 °F
• Resolución: 0,1 °C; 0,1 °F
• Exactitud (a temperatura nominal de 22 °C, ±1 dígito): Infrarrojos: ±2 °C (-30...+100 °C); ±3,6 °F (-22 - 212 °F); ±2% del v. m. (rango restante) Sonda: ±0,5 °C; ±0,9 °F
• Frecuencia de medición: 0,5 s
• Óptica: 6:1
• Emisividad: ajustable de 0.2 a 0.99

Láser

• Clase 2
• Potencia: <1 mW
• Longitud de onda: 645...660 nm
• Estándar: DIN EN 60825-1:2001-11

Otros datos del instrumento

• Clase de protección: IP40
• Temperatura ambiental: -10 - 50 °C; 14 - 122 °F
• Temperaturadealmacenaje/transporte: -40 - 70 °C; -40 - 158 °F
• Alimentación: 2 pilas de 1,5 V, tipo AAA
• Vida útil de las pilas: 50 h (sin iluminación del visualizador)
• Medidas: 119x46x25 mm (incl. pilas y cubierta de protección)
• Peso: 90 g (incl. pilas y cubierta de protección)

Directivas, normas y controles

• Directiva CE: 2014/30/UE

Garantìa

- Duración: 2 años, condiciones de garantía: ver página de internet www.testo.com/warranty

Descripción del producto

Vista general

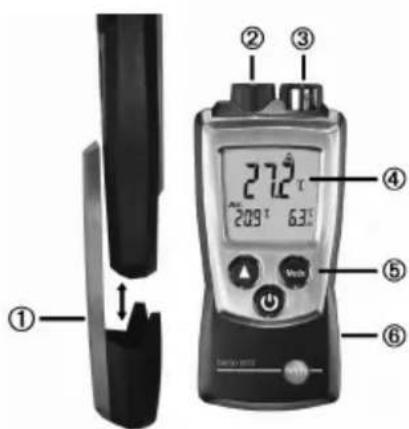

① ② ③ ④ 27.2℃ 20.9℃ 6.3℃ ⑤ ⑥ SARAYA BANANA

① Cubierta de protección: posición de reposo

② Sensor de infrarrojos

③ Sensor de temperatura del aire

④ Visualizador

⑤ Teclas de función

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Colocar las pilas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

➢ Efectuar los ajustes básicos (modo de configuración):

Funciones ajustables

• Unidad de temperatura: °C, °F
• Temperatura diferencial t : OFF (desconectado), ON (conectado)
• Emisividad: £
• Función Auto off: OFF (desconectado), ON (conectado; el instrumento se desconecta automáticamente 10 minutos después de la última pulsación de cualquier tecla).

El valor de emisividad se encuentra ajustado de fábrica en 0,95. Este valor es ideal para la medición de plásticos, alimentos y materiales no metálicos (papel, cerámica, yeso, madera, pinturas y barnices).

Debido a su baja o irregular emisividad, los metales brillantes y óxidos de metal sólo son relativamente adecuados para la medición por infrarrojos: aplicar

revestimientos que aumentan la emisividad, tales como barniz o cinta adhesiva (0554 0051) sobre el objeto que se va a medir.

Valores de emisividad de diferentes materiales (valores típicos):

Material (temperatura) £

Aluminio, laminado brillante (170 °C) 0,04

Algodón (20 °C) 0,77

Hormigón (25 °C) 0,93

Hielo, suave (0 °C) 0,97

Hierro, esmerilado (20 °C) 0,24

Hierro con capa de fundición (100 °C) 0,80

Hierro con capa laminada (20 °C) 0,77

Yeso (20 °C) 0,90

Vidrio (90 °C) 0,94

Caucho, duro (23 °C) 0,94

Caucho, gris blando (23 °C) 0,89

Madera (70 °C) 0,94

Corcho (20 °C) 0,70

Radiador, negro anodizado (50 °C) 0,98

Cobre, deslustrado (20 °C) 0,04

Cobre, oxidado (130 °C) 0,76

Plásticos: PE, PP, PVC (20 °C) 0,94

Latón, oxidado (200 °C) 0,61

Papel (20 °C) 0,97

Porcelana (20 °C) 0,92

Pintura negra, mate (80 °C) 0,97

Acero, superficie con tratamiento térmico (200 °C) 0,52

Acero, oxidado (200 °C) 0,79

Arcilla, cocida (70 °C) 0,91

Barniz para transformadores (70 °C) 0,94

Ladrillo, mortero, yeso (20 °C) 0,93

1 Al encender el instrumento, presionar ⏻ hasta que aparezca ▲ y ← en el visualizador (modo de configuración).

- Se mostrará la función que se puede ajustar. El ajuste actual parpadea.

2 Pulsar ⬆ (▲) varias veces hasta que parpadee el ajuste deseado.

3 Pulsar Modo (←) para confirmar la entrada.

4 Repetir los pasos 2 y 3 para todas las funciones.

- El instrumento cambia al modo de medición.

Utilizar el producto

▶ Encender el instrumento:

Pulsar ⏻.

- Se inicia el modo de medición.

▶ Encender la iluminación del visualizador:

√ El instrumento está encendido.

Pulsar ⏻.

- La iluminación del visualizador se apaga automáticamente 10 segundos después de la última pulsación de cualquier tecla.

➤ Medir por infrarrojos:

¡Radiación láser! No mirar al rayo láser.

Láser de clase 2.

Para garantizar la obtención de valores de medición correctos:

- No acercar al sensor fuentes de humedad y temperatura que distorsionan la medición (p. ej., las manos).

- Mantener la lente limpia, no medir con la lente empañada.

- Evitar interferencias en la zona de medición (zona situada entre el instrumento y el objeto de medición) y en la superficie del objeto de medición: ausencia de partículas de polvo y suciedad, humedad (lluvia, vapor) o gases.

- Si varía la temperatura ambiente (cambio del lugar de medición, por ejemplo, medición en el interior/medición en el exterior), el instrumento de medición requiere un tiempo de adaptación de aprox. 15 minutos.

- El instrumento de medición posee una óptica (valor 90%) de 6:1 (distancia: superficie de medición) + Apertura del diámetro del sensor (10mm):

Distancia Diámetro de la superficie de medición

Mantener ▲ presionado.

- parpadea en el visualizador. El indicador láser marca el centro de la superficie de medición.

- Tras finalizar la medición por infrarrojos (soltar), el instrumento cambia al modo de visualización Hold; los valores de medición se mantienen.

▶ Cambiar el modo de visualización:

Modos de visualización ajustables

• Hold: se mantienen los valores de medición
• Max: valores máximos desde la última vez que se encendió el instrumento o se efectuó un reset.
• Min: valores mínimos desde la última vez que se encendió el instrumento o se efectuó un reset.

Pulsar 📂 varias veces hasta que aparezca el modo de visualización deseado.

➢ Reposicionar los valores Max/Min:

1 Pulsar Moda varias veces hasta que aparezca el modo de visualización deseado.

2 Presionar Mode hasta que aparezca ----.

3 Repetir los pasos 1 y 2 para todos los valores que se deban reposicionar.

Apagar el instrumento:

Presionar ⏻ hasta que se apague el visualizador.

Mantenimiento del producto

▶ Cambiar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Retirar las pilas agotadas e insertar pilas nuevas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

▶ Limpiar la carcasa:

Limpiar la suciedad de la carcasa con un paño húmedo (agua jabonosa). No utilizar productos de limpieza o disolventes agresivos.

Consejos y ayuda

Problemas y soluciones

Problema Posibles causas/soluciones

Hi o Lo · Valores de medición fuera del rango de medición (demasiado altos o demasiado bajos): respetar el rango de medición permitido.

es f

Capacidad restante <10 min: cambiar las pilas.

Si no hemos podido resolver sus dudas, por favor, póngase en contacto con su distribuidor más cercano o con el Servicio Técnico de Testo. Encontrará los datos de contacto en la página de internet www.testo.com/service-contact.
