6061 - Equipos de medición Testo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Medidor de humedad para materiales
Marca	Testo
Modelo	606-1
Dimensiones (con tapa)	119 x 46 x 25 mm
Peso (con pilas y tapa)	90 g
Alimentación	2 pilas AAA 1,5 V
Autonomía de las pilas	200 h (sin iluminación)
Rango de medición (madera)	7,0 a 54,8 % de masa según especie
Rango de medición (materiales de construcción)	0,0 a 22,1 % de masa según material
Resolución	0,1 %
Precisión	±1 % (conductividad)
Frecuencia de medición	0,5 s
Temperatura de uso	-10 a 50 °C
Temperatura de almacenamiento	-40 a 70 °C
Índice de protección	IP20
Pantalla	Pantalla LCD con iluminación
Funciones	Apagado automático, retención, selección de curva de material, prueba de funcionamiento
Materiales medibles	Madera (haya, roble, pino, etc.) y materiales de construcción (cemento, yeso, ladrillo, etc.)
Mantenimiento	Limpiar la carcasa con un paño húmedo (agua jabonosa). No usar disolventes.
Reemplazo de las pilas	Deslizar la tapa, reemplazar por 2 pilas AAA respetando la polaridad
Garantía	2 años
Homologaciones	Directiva 2014/30/UE

Preguntas frecuentes - 6061 Testo

¿Cómo encender y apagar el Testo 606-1?

Para encender, presione brevemente la tecla ⏻. Para apagar, mantenga presionada la tecla ⏻ durante 2 segundos hasta que la pantalla se apague.

¿Cómo seleccionar el tipo de material a medir?

Presione varias veces la tecla ▲ hasta que aparezca la curva característica deseada. Los materiales se enumeran en la etiqueta adhesiva para pegar en el interior de la tapa de protección.

¿Qué significan las indicaciones 'Hi' o 'Lo'?

Estos mensajes indican que el valor medido está fuera del rango de medición del material seleccionado. Asegúrese de que el material esté dentro del rango especificado y que las pilas estén suficientemente cargadas.

¿Cómo probar el correcto funcionamiento del aparato?

Presione varias veces la tecla ⚠ hasta que aparezca 'Test:', luego conecte los electrodos a los contactos de resistencia de control en la tapa. Si se muestra 'Test: ok', el aparato está listo.

¿Cuál es la profundidad de medición de los electrodos?

Inserte las agujas de medición lo más profundo posible, es decir, 4 a 5 mm en el material.

¿Cómo cambiar las pilas?

Deslice la tapa del compartimento de pilas hacia abajo, retire las pilas usadas e inserte dos pilas nuevas AAA 1,5 V respetando la polaridad, luego cierre la tapa.

El aparato se apaga solo. ¿Cómo desactivar la función de apagado automático?

En modo de configuración (mantener ⏻ presionada al inicio), seleccione 'Auto Off' con ▲ y confirme con Mode para cambiar a OFF.

¿Cómo interpretar los valores de humedad?

Los valores mostrados son en porcentaje de masa. Consulte la tabla en el manual para saber si un material está seco, dudoso o húmedo según la curva característica utilizada.

¿Qué hacer si el aparato muestra 'Test: ok' no se enciende?

Limpie los electrodos y los contactos de la tapa. Si el problema persiste, comuníquese con el servicio posventa de Testo.

¿Cómo limpiar el Testo 606-1?

Limpie la carcasa con un paño húmedo y agua jabonosa. No use disolventes ni limpiadores agresivos.

MANUAL DE USUARIO 6061 Testo

Manual de instrucciones es

① Cubierta de protección: posición de reposo
② Electrodos de medición
③ Visualizador
④ Teclas de función
⑤ Compartimento para pilas (parte posterior)
⑥ Contactos de la resistencia de comprobación
⑦ Lista de materiales ajustables, para pegar en la tapa de protección

esit

Efectuar los ajustes básicos

El instrumento está apagado > presionar durante 2 s > seleccionar con ▲ (▲ confirmar con ).

Función Auto off: OFF, ON

Encender el instrumento

Pulsar Ⓧ.

Encender la iluminación del visualizador (durante 10 s)

El instrumento está encendido > pulsar ⏻.

Seleccionar modo de visualización

El instrumento está encendido > seleccionar con 📂:

Valor de medición actual > Hold: se mantienen los valores de medición

Apagar el instrumento

El instrumento está encendido > presionar Ⓧ durante 2 s.

Seguridad y medio ambiente

Indicaciones sobre este documento

Lea atentamente esta documentación y familiarícese con el manejo del producto antes de utilizarlo. Guarde la presente documentación en un lugar accesible de forma que se pueda consultar cuando sea necesario. Entregue la documentación a posteriores usuarios de este producto.

Preste especial atención a la información resaltada mediante los siguientes símbolos:

Con la palabra ¡Atención!:

Esta información advierte de peligros que pueden suponer leves lesiones corporales o materiales en caso de que no se respeten las medidas de precaución indicadas.

Indicación importante.

Evitar daños personales / materiales

Utilizar el producto sólo de acuerdo con el uso previsto y observando los parámetros predeterminados que figuran en los datos técnicos. No forzar el instrumento.
No almacenar nunca el producto junto con disolventes, ácidos u otras substancias agresivas.
Realizar únicamente los trabajos de mantenimiento que vienen descritos en la documentación respetando siempre los pasos indicados. Utilizar solamente piezas de repuesto originales de Testo.

Protección del medio ambiente

Llevar las baterías averiadas y las pilas agotadas a los puntos de recogida previstos al efecto.
Enviar el producto a Testo al término de su vida útil. Nosotros nos ocuparemos de eliminarlo ecológicamente.

Atención: su producto está marcado con este símbolo.

Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

Descripción de los instrumentos

Funciones y aplicación

El testo 606-1 es un instrumento de medición de la humedad de los materiales. Se utiliza generalmente para determinar la cantidad de humedad presente en la madera o en los materiales de construcción. La medición obtenida es adecuada para determinar si el material se está secando o no. La humedad del material se muestra en % en peso.

Datos técnicos

Datos técnicos

• Sensor: Resistencia eléctrica (medición de la conductividad)
• Parámetros de medición: humedad del material en % en peso (madera, materiales de construcción)
• Rangos de medición: ver el capítulo Utilizar el Producto
• Resolución: 0,1%
• Exactitud (a temperatura nominal de 22 °C, ±1 dígito): Medición de la conductividad ±1%
• Frecuencia de medición: 0,5 s

Otros datos del instrumento

• Clase de protección: IP20
• Temperatura ambiental: -10 - 50 °C; 14 - 122 °F
• Temperatura de almacenaje/transporte: -40 - 70 °C; -40 - 158 °F
• Alimentación: 2 pilas de 1,5 V, tipo AAA
• Vida útil de las pilas: 200 h (sin iluminación del visualizador)
• Medidas: 119x46x25 mm / 4.69x1.81x0.98" (incl. pilas y cubierta de protección)
• Peso: 90 g / 3.2 oz (incl. pilas y cubierta de protección)

Comprobaciones y homologaciones

- De acuerdo a la certificación de conformidad este producto cumple las normativas conforme a 2014/30/UE.

Garantie

- Duración: 2 años, condiciones de garantía: ver página de internet www.testo.com/warranty

Descripción del producto

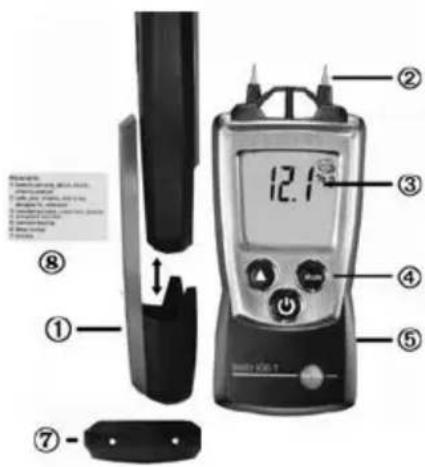

Vista general

① Cubierta de protección: posición de reposo

② Electrodos de medición

¡Atención! Peligro de lesiones provocadas por los electrodos de medición.

Colocar la cubierta de protección cuando no se esté utilizando el instrumento.

③ Visualizador
④ Teclas de función
⑤ Compartimento para pilas (parte posterior)
⑥ Contactos de la resistencia de comprobación
⑦ Lista de materiales configurables, para pegar en la tapa de protección

Primeros pasos

Colocar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Colocar las pilas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

➢ Efectuar los ajustes básicos (modo de configuración):

Funciones ajustables

- Función Auto off: OFF (desconectado), ON (conectado; el instrumento se desconecta automáticamente 10 minutos después de la última pulsación de cualquier tecla).

1 Al encender el instrumento, presionar hasta que aparezca ▲ y ← en el visualizador (modo de configuración).

- Se mostrará la función que se puede ajustar. El ajuste actual parpadea.

2 Pulsar ⚠️ (▲varias veces hasta que parpadee el ajuste deseado.

3 Pulsar Mode (←) para confirmar la entrada. - El instrumento cambia al modo de medición.

Utilizar el producto

Para garantizar la obtención de valores de medición correctos:

- Repetir la medición en diferentes situaciones. Debido a las diferentes resistencias de la madera en el sentido de o transversalmente a las fibras, el resultado de la medición puede verse afectado. Si las agujas de penetración se insertan en el sentido de las fibras, pueden resultar valores ligeramente más altos, ya que la resistencia del material es menor.

- La medición se realiza solo hasta la profundidad en la que se encuentran las agujas de penetración en el material. Introduzca las agujas de medición con la máxima profundidad posible (4 a 5 mm).

- Al medir la humedad en combustibles se recomienda partir el trozo de madera antes de la medición y efectuar esta en tres puntos. Puntos de medición: a 5 cm de los bordes de corte derecho e izquierdo respectivamente y uno en el centro de la madera

Los valores obtenidos dependen en gran parte del material y el fabricante, y de las condiciones ambiente. Dada la naturaleza de los materiales, estos pueden variar según el lote.

▶ Encender el instrumento:

Pulsar ⏻. - Se inicia el modo de medición.

➢ Encender la iluminación del visualizador:

√ El instrumento está encendido.

Pulsar ⏻.

- La iluminación del visualizador se apaga automáticamente 10 segundos después de la última pulsación de cualquier tecla.

Ajustar la curva característica del material:

La humedad del material se muestra en la línea superior del visualizador. Aparece el símbolo del material 📄(madera) o ⚫ (material de construcción) junto con el número de material correspondiente (véase la pegatina que se adjunta para la parte interior de la cubierta de protección).

Materiales configurables Rango de medición

1. haya, pícea, alerce, abedul, cerezo, nogal 8.8...54.8 % en peso
2. roble, pino, arce, fresno, abeto de Douglas, meranti 7.0...47.9 % en peso
3. solado de cemento, hormigón 0.9...22.1 % en peso
4. solado de anhidrita 0.0...11.0 % en peso
5. mortero de cemento 0.7...8.6 % en peso
6. mortero de cal, yeso 0.6...9.9 % en peso
7. ladrillo 0.1...16.5 % en peso

Pulsar ⬆ varias veces hasta que aparezca la curva característica del material deseada.

Comprobar el funcionamiento del instrumento:

1 Pulsar ⬆ varias veces hasta que hasta que Test: se ilumine.
2 Conectar los electrodos de medición con los contactos de la resistencia de comprobación situados en la parte superior de la cubierta de protección.

• Test parpadea.
• Test: ok se ilumina: el instrumento funciona correctamente.

Test: ok no se ilumina: no se puede realizar la comprobación, véase el capítulo „Consejos y ayuda“.

3 Pulsar ▲ para volver al menú de medición.

▶ Cambiar el modo de visualización:

Modos de visualización ajustables

• Valor de medición actual
• Hold: se mantienen los valores de medición

  Pulsar 📂 hasta que aparezca el modo de visualización deseado.

Apagar el instrumento:

Presionar ⏻ hasta que se apague el visualizador.

Mantenimiento del producto

▶ Cambiar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Retirar las pilas agotadas e insertar pilas nuevas (2 de 1,5 V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

▶ Limpiar la carcasa:

Limpiar la suciedad de la carcasa con un paño húmedo (agua jabonosa). No utilizar productos de limpieza o disolventes agresivos.

Consejos y ayuda

Problemas y soluciones

Problema Posibles causas/soluciones
Hi o Lo	Lecturas fuera del rango de medición (demasiado altas o demasiado bajas): Los resultados de medición en materiales que no han sido especialmente secados o humedecidos deberían situarse dentro del rango de medición.
	·Capacidad restante <10 min: cambiar las pilas.
Comprobar el funcionamiento del instrumento: Test: okno se ilumina	·Limpiar los electrodos de medición y los contactos situados en la parte superior de la cubierta de protección.·El mensaje de error vuelve a aparecer: enviar el instrumento al Servicio Técnico de Testo.
Electrodos de medición averiados/desgastados · Enviar el instrumento al Servicio Técnico de Testo.

La humedad de material medida hace referencia al peso de la materia seca (humedad 0 %) del material respectivo. Las curvas características de material almacenadas se determinaron utilizando el método de análisis gravimétrico (de humedad y secado). De este se derivan los rangos de medición indicados.

Conversión a porcentajes de peso

Porcentajes de peso = (materia húmeda - materia seca) * 100 / materia seca

Ejemplo

Materia húmeda: 180 g

Materia seca: 150 g

Porcentajes de peso: (180 - 150) * 100 / 150 = 20 %

Conversión a contenido de agua

Contenido de agua-% = (materia húmeda - materia seca) * 100 / materia húmeda

Ejemplo

Materia húmeda: 180 g

Materia seca: 150 g

Contenido de agua-% : (180 - 150) * 100 / 180 = 16,6 %

¿Qué es seco, cuestionable, húmedo?

Los valores indicados sirven como valores orientativos para la evaluación de materiales. Se trata de valores típicos para interiores.

Curva característica Materia seco cuestion-			able	húmedo / muy húmedo
Curva característica 1 calefaccionado interi-ormente	haya, pícea, alerce...	<12 12	..15 > 15
Curva característica 2 interior sin calefac-cionar	roble, pino, arce...	< 15 15	...20 > 20
Curva característica 3 cemento < 3 3...5		> 5
Curva característica 3	Concreto	< 2.2	2.2...4.4	> 4.4
Curva característica 4	anhidrita < 0.5	0.5...1	> 1
Curva característica 5 mortero de cemento		< 3 3...5	> 5
Curva característica 6	mortero de cal	< 2	2...4	> 4
Curva característica 6	Yeso	< 2	2...4	> 4
Curva característica 7 ladrillo	< 1	1...3	> 3

esit

Valores orientativos para la humedad en instalaciones de madera, que estabiliza como promedio después de un periodo de uso (DIN 1052-1 (4/88) Para. 4.2.1.):

Curvas car.	Area de aplicación	Humeda de la madera en
1 ó 2	estructuras cerradas con calefacción	9 ± 3
1 ó 2	estructuras cerradas sin calefacción	12 ± 3
1 ó 2	estructuras abiertas techadas	15 ± 3
1 ó 2	estructuras a 4 vientos	18 ± 6

Si no hemos podido resolver sus dudas, por favor, póngase en contacto con su distribuidor más cercano o con el Servicio Técnico de Testo. Encontrará los datos de contacto en la página de internet www.testo.com/service-contact.
