| Type de produit | Humidimètre pour matériaux |
| Marque | Testo |
| Modèle | 606-1 |
| Dimensions (avec capot) | 119 x 46 x 25 mm |
| Poids (avec piles et capot) | 90 g |
| Alimentation | 2 piles AAA 1,5 V |
| Autonomie des piles | 200 h (sans éclairage) |
| Plage de mesure (bois) | 7,0 à 54,8 % de masse selon essence |
| Plage de mesure (matériaux de construction) | 0,0 à 22,1 % de masse selon matériau |
| Résolution | 0,1 % |
| Précision | ±1 % (conductivité) |
| Fréquence de mesure | 0,5 s |
| Température d'utilisation | -10 à 50 °C |
| Température de stockage | -40 à 70 °C |
| Indice de protection | IP20 |
| Affichage | Écran LCD avec éclairage |
| Fonctions | Auto off, Hold, sélection courbe matériau, test de fonctionnement |
| Matériaux mesurables | Bois (hêtre, chêne, pin, etc.) et matériaux de construction (ciment, plâtre, brique, etc.) |
| Entretien | Nettoyer le boîtier avec un linge humide (eau savonneuse). Pas de solvants. |
| Remplacement des piles | Glisser le couvercle, remplacer par 2 piles AAA en respectant la polarité |
| Garantie | 2 ans |
| Homologations | Directive 2014/30/UE |
FOIRE AUX QUESTIONS - 6061 Testo
Questions des utilisateurs sur 6061 Testo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice 6061 - Testo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 6061 de la marque Testo.

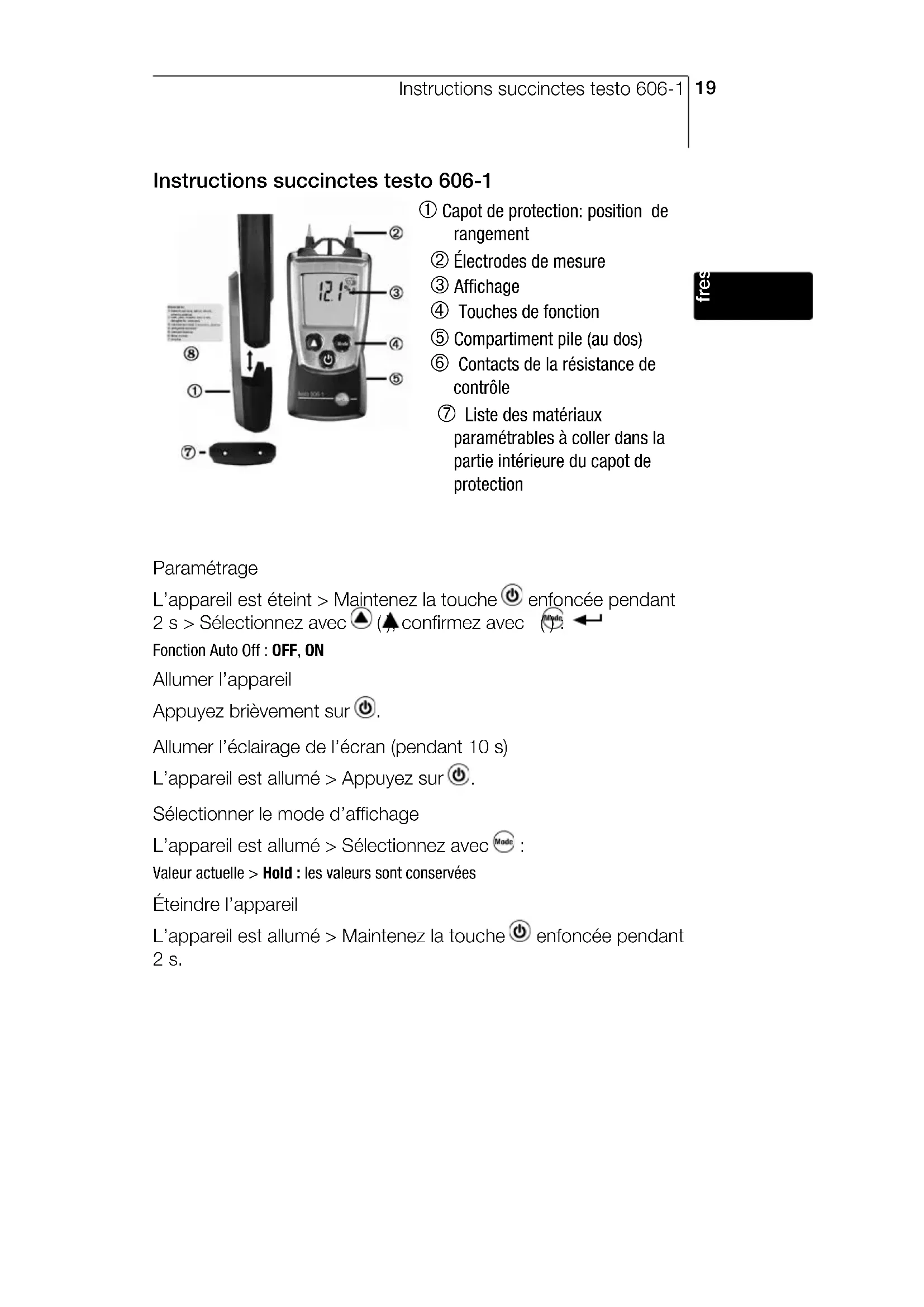

MODE D'EMPLOI 6061 Testo
Mode d'emploi fr....19 - 28
① Capot de protection: position de rangement ② Électrodes de mesure ③ Affichage ④ Touches de fonction ⑤ Compartiment pile (au dos) ⑥ Contacts de la résistance de contrôle ⑦ Liste des matériaux paramétrables à coller dans la partie intérieure du capot de protection
Paramétrage
L'appareil est éteint > Maintenez la touche ⏻ enfoncée pendant
2 s > Sélectionnez avec ⬆ (▲), confirmez avec ⓝ.
Fonction Auto Off : OFF, ON
Allumer l'appareil
Appuyez brièvement sur ⏻.
Allumer l'éclairage de l'écran (pendant 10 s)
L'appareil est allumé > Appuyez sur ⏻.
Sélectionner le mode d'affichage
L'appareil est allumé > Sélectionnez avec Mode :
Valeur actuelle > Hold : les valeurs sont conservées
Éteindre l'appareil
L'appareil est allumé > Maintenez la touche ⏻ enfoncée pendant 2 s.
Concernant ce document
Veuillez, attentivement, prendre connaissance de ce document et familiarisez-vous avec le maniement du produit avant de l'utiliser. Conservez-le à portée de main afin de pouvoir y recourir en cas de besoin. Remettez cette documentation aux utilisateurs ultérieurs de ce produit.
Veuillez tenir compte en particulier des informations mises en évidence par les symboles suivants :
Accompagnées du mot Attention ! :
Signale les risques pouvant causer des blessures légères ou des dommages lorsque les mesures de précaution indiquées ne sont pas respectées.
Remarque importante.
Éviter les dommages corporels / matériels
Utilisez toujours le produit conformément à l'usage prévu et dans les limites des caractéristiques techniques. Ne faites pas usage de la force. Ne stockez jamais le produit conjointement avec des solvants, des acides ou d'autres substances agressives. N'effectuez que les travaux de maintenance et d'entretien décrits dans la documentation. Respectez les étapes indiquées. Utilisez seulement des pièces de rechange d'origine Testo.
Protéger l'environnement
Déposez les accus défectueux/les piles vides aux endroits prévus à cet effet (points de collecte).
Renvoyez le produit chez Testo au terme de sa durée d'utilisation. Nous assurons une élimination respectueuse de l'environnement.
Fonctions et utilisation prévue
Le TESTO 606-1 est un appareil de mesure de l'humidité des matériaux. Il est généralement prévu pour la détermination du taux d'humidité des matériaux tels que le bois ou les matériaux de construction. Le procédé utilisé est adapté pour une mesure en ligne permettant de savoir si le matériel testé doit encore être séché. Le poids d'eau dans le matériau est exprimé en % de la masse.
Caractéristiques de mesure
- Capteur : Résistance électrique (mesure de la conductivité)
- Grandeurs mesurables : % d'humidité proportionnel à la masse (bois, matériaux de construction)
- Plages de mesure : Voir chapitre utilisation du produit · Résolution : 0.1 %
- Précision appareil (à température nominale de 22 °C, ±1 chiffre) : Mesure de la conductivité ±1 %
Autres caractéristiques de l'appareil
- Type de protection : IP20
- Température d'utilisation : -10...50 °C, 14...122 °F
- Température de stockage/transport : -40...70 °C, -40...158 °F
- Alimentation électrique : 2 x 1,5 V type AAA
- Durée de vie des piles : 200 h (sans éclairage de l'écran)
- Dimensions : 119x46x25 mm / 4.69x1.81x0.98" (incl. capot de protection)
- Poids : 90 g / 3.2 oz (incl. piles et capot de protection)
Contrôles et homologations
- Ce produit répond aux exigences du certificat de conformité de la directive 2014/30/UE
Garantie
- Durée : 2 ans, conditions de garantie : cf. site Internet www.testo.com/warranty
Description du produit


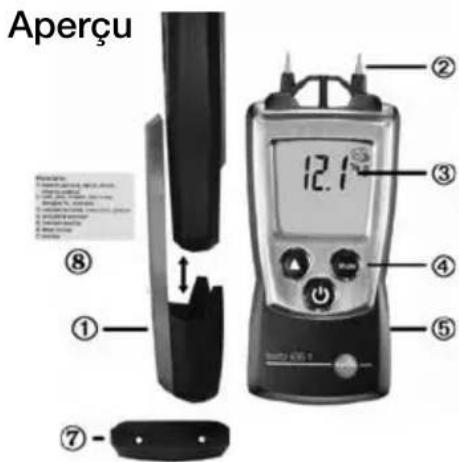

Aperçu ① ② ③ ④ ⑤ ⑦ ⑧ 12.1°S① Capot de protection : position de rangement
② Électrodes de mesure
Attention ! Risque de blessures par les électrodes de mesure.
Fermer le capot de protection en cas de non-utilisation.
③ Affichage
④ Touches de fonction
⑤ Compartiment pile (au dos)
⑥ Contacts de la résistance de contrôle
⑦ Liste des matériaux paramétrables à coller dans la partie intérieure du capot de protection
Prise en main
Insérer les piles :
1 Ouvrez le compartiment pile : faites glisser le couvercle vers le bas.
2 Insérez les piles (2 piles 1,5 V type AAA). Attention à la polarité !
3 Fermez le compartiment piles : faites glisser le couvercle vers le haut.
▶ Paramétrage (mode configuration) :
Fonctions paramétrables
- Fonction Auto Off : OFF (désactivée), ON (activée, l'appareil s'éteint automatiquement 10 min après le dernier actionnement de touche)
1 Lors de l'allumage de l'appareil, maintenez la touche enfoncée jusqu'à ce que ▲ et ◀ s'affichent (mode configuration).
La fonction paramétrable est affichée. Le paramètre actuel clignote.
2 Appuyez plusieurs fois sur ⬆ (▲) jusqu'à ce que le paramètre désiré clignote.
3 Appuyez sur Mode (←) pour confirmer la saisie. - L'appareil passe en mode mesure.
Utilisation du produit
Pour garantir des valeurs de mesure correctes :
- Répétez la mesure à plusieurs endroits. Le résultat de la mesure peut varier en raison des différences de résistance du bois dans le sens des fibres ou perpendiculairement à celles-ci. Si les aiguilles de pénétration sont enfoncées dans les fibres, les valeurs mesurées peuvent être légèrement supérieures car la résistance du matériau est plus faible.
- La mesure n'est effectuée que jusqu'à la profondeur maximale de pénétration des aiguilles dans le matériau. Veuillez enfoncer les aiguilles de mesure le plus profondément possible (4 à 5 mm).
- Pour mesurer l'humidité des combustibles, il est recommandé de fendre la bûche avant la mesure et de procéder à trois mesures à des endroits différents. Points de mesure : un de chaque côté, éloignés de 5 cm des bords de gauche et de droite, et un au centre de la bûche.
Pour éviter des erreurs de mesure au niveau de la température et de l'humidité, éloignez les mains du capteur. Les valeurs affichées dépendent fortement du type de matériaux, des conditions ambiantes ainsi que du constructeur. S'agissant de produits naturels, il est probable que pour des matériaux identiques les charges soient différentes.
➤ Allumer l'appareil :
Appuyez brièvement sur ⏻. - Le mode mesure s'ouvre.
➤ Allumer l'éclairage de l'écran
L'appareil est allumé.
Appuyez sur ⏻.
- L'éclairage de l'écran s'éteint automatiquement 10 s après le dernier actionnement de touche.
➢ Paramétrer la courbe caractéristique du matériau :
L'humidité du matériau s'affiche sur la ligne supérieure de l'écran. Le symbole du matériau (bois) ou (matériau de construction) ainsi que le numéro de matériau correspondant (voir l'autocollant fourni à coller sur la face intérieure du capot de protection) sont affichés.
Matériaux paramétrables etendue de mesure
- Hêtre, épicéa, mélèze, bouleau, cerisier, noyer 8.8...54.8 % de la masse
- Chêne, pin, érable, frêne, Douglas, Meranti 7.0...47.9 % de la masse
- Chape-ciment, béton — 0.9...22.1 % de la masse
- Chape d'anhydrite 0.0...11.1 % de la masse
- Mortier de ciment 0.7...8.6 % de la masse
- Mortier de chaux, plâtre 0.6...9.9 % de la masse
- Brique 0.1...16.5 % de la masse
Appuyez plusieurs fois sur ♠ jusqu'à ce que la courbe caractéristique désirée s'affiche.
Tester le fonctionnement de l'appareil :
1 Appuyez plusieurs fois sur ⚠ jusqu'à ce que Test: s'allume.
2 Connectez les électrodes de mesure avec les contacts de la résistance de contrôle situés sur le dessus du capot de protection.
- Test clignote.
- Test: ok s'allume : l'appareil est prêt à fonctionner.
Test: ok ne s'allume pas: contrôle impossible, référez-vous au chapitre „Conseils et dépannage“.
Appuyez sur ▲ pour revenir au menu de mesure.
▶ Changer l'affichage de l'écran :
Affichages paramétrables
• Valeur actuelle
- Hold : Les valeurs sont conservées
Appuyez sur jusqu'à ce que l'affichage désiré s'affiche.
➤ Éteindre l'appareil :
Maintenez la touche ⏻ enfoncée jusqu'à ce que l'affichage s'éteigne.
▶ Changer les piles :
1 Ouvrez le compartiment pile : faites glisser le couvercle vers le bas. 2 Retirez les piles vides et insérez-en des nouvelles (2 piles 1,5 V type AAA). Attention à la polarité ! 3 Fermez le compartiment pile : faites glisser le couvercle vers le haut.
Nettoyer le boîtier :
En cas de salissure, nettoyez le boîtier avec un linge humide (eau savonneuse). N'utilisez pas de solvants ni de produits de nettoyage forts!
Conseils et dépannage
Questions et réponses
| Question Causes possibles | |
| Hi ou Lo | · Valeurs de mesure en dehors de la plage de mesure (trop élevées, trop basses) : Les résultats des mesures doivent toujours se situer dans la plage de mesure pour les matériaux n'ayant pas subi de processus de séchage ou d'humidification spéciaux. |
| · Capacité restante <10 min : Changer les piles. | |
| Tester le fonctionnement de l'appareil : Test: ok ne s'allume pas | · Nettoyer les électrodes de mesure et les contacts sur le dessus du capot de protection.· Message de défaut toujours présent : Envoyer l'appareil à notre SAV. |
| Électrodes de mesure défectueuses/usées | · Envoyer l'appareil à notre SAV. |
L'humidité mesurée des matériaux dépend du poids sec (0 % d'humidité) du matériau concerné. Les courbes caractéristiques enregistrées ont été déterminées selon la méthode gravimétrique (humidification et séchage). Les plages de mesure indiquées en résultent.
Conversion en pourcentage du poids
Pourcentage du poids = (poids humide - poids sec) * 100 / poids sec
Exemple
Poids humide : 180 g
Poids sec : 150 g
Pourcentage du poids : (180 - 150) * 100 / 150 = 20 %
Conversion en teneur en eau
Teneur en eau en % = (poids humide - poids sec) * 100 / poids humide
Exemple
Poids humide : 180 g
Poids sec : 150 g
Teneur en eau en % : (180 - 150) * 100 / 180 = 16,6 %
Qu'est-ce qui est sec, douteux, humide ?
Les valeurs indiquées servent de référence pour évaluer l'état des matériaux. Il s'agit de valeurs typiques pour des mesures à l'intérieur.
| Courbe caractéristique | Matériau Sec | Douteux Humide / | Très humide | |
| Courbe caractéris-tique 1 ou 2, intérieur chauffé | Hêtre, épicéa, mélèze,... | < 12 12...15 > 15 | ||
| Courbe caractéristique 1 ou 2, intérieur non chauffé | Chêne, pin, érable,... | < 15 15...20 > 20 | ||
| Courbe caractéris-tique 3 | Chape de ciment < | 3 3...5 > 5 | ||
| Courbe caractéris-tique 3 | Béton < 2.2 | 2.2...4.4 | > 4.4 | |
| Courbe caractéris-tique 4 | Chape anhydrite < | 0.5 0.5...1 | > 1 | |
| Courbe caractéris-tique 5 | Mortier de ciment | < 3 3... | 5 > 5 | |
| Courbe caractéris-tique 6 | Mortier de chaux < | 2 2...4 > 4 | ||
| Courbe caractéris-tique 6 | Plâtre | < 2 2... | 4 > 4 | |
| Courbe caractéris-tique 7 | Brique | < 1 1... | 3 > 3 | |
frees
Valeurs indicatives pour l'humidité d'installation du bois qui s'ajuste en tant que moyenne après une certaine période d'utilisation (DIN 1052-1 (4/88) parag. 4.2.1).
| Courbe carac. | Domaine d’application | Humidité de bois %de la masset |
| 1 ou 2 | Constructions fermées sur tous côtés avec chauffage | 9 ± 3 |
| 1 ou 2 | Constructions fermées sur tous côtés sans chauffage | 12 ± 3 |
| 1 ou 2 | Constructions à toit ouvert | 15 ± 3 |
| 1 ou 2 | Constructions exposées au temps sur tous les côtés | 18 ± 6 |
Si nous ne pouvons pas répondre à vos questions : veuillez vous adresser à votre revendeur ou au service après-vente Testo.
