РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 830-T4 Testo

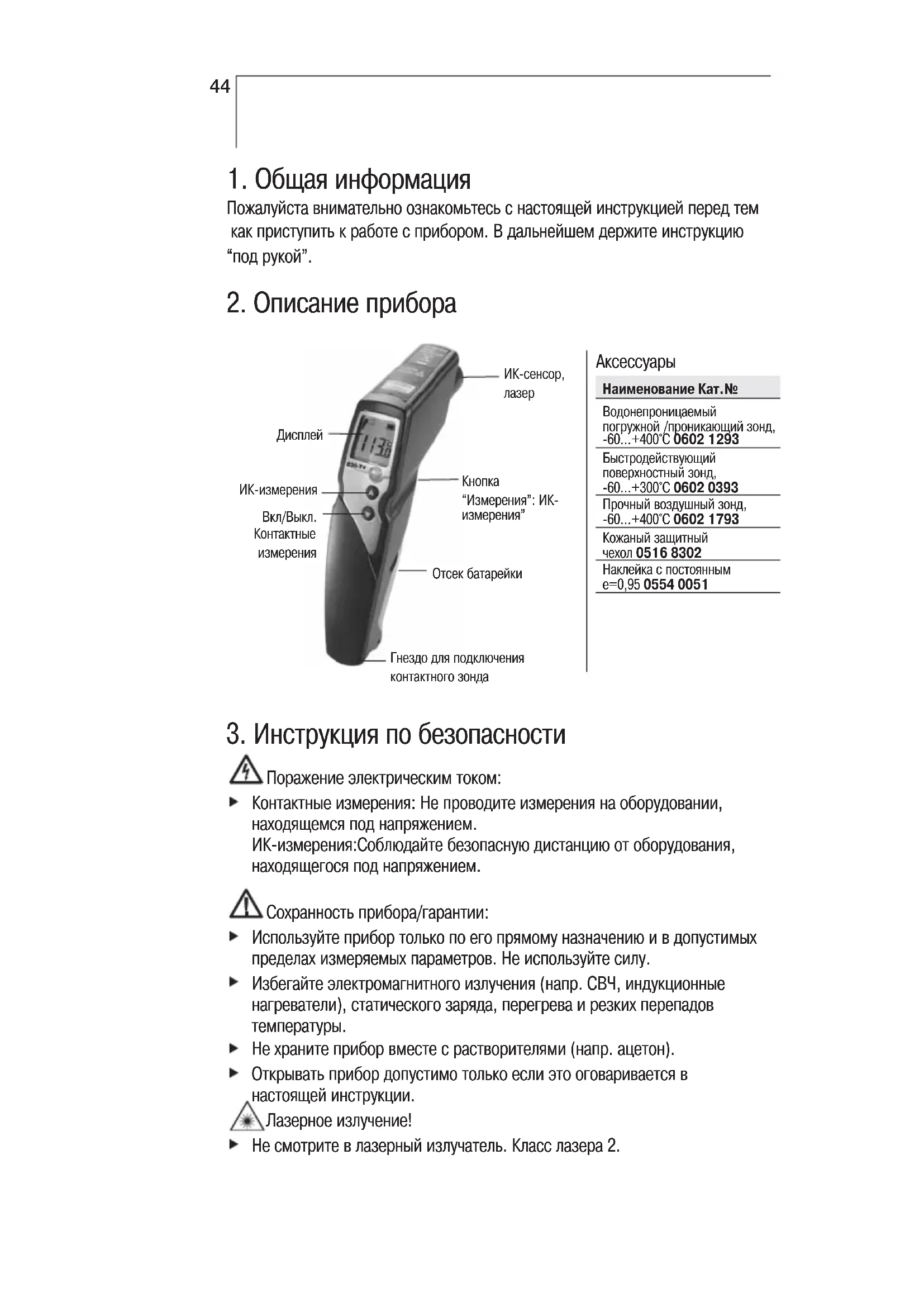

Пожалуйста внимательно ознакомьтесь с настоящей инструкцией перед тем как приступить к работе с прибором. В дальнейшем держите инструкцию “под рукой”.

3. Инструкция по безопасности

Поражение электрическим током: Контактные измерения: Не проводите измерения на оборудовании, находящемся под напряжением. ИКизмерения:Соблюдайте безопасную дистанцию от оборудования, находящегося под напряжением. Сохранность прибора/гарантии: Используйте прибор только по его прямому назначению и в допустимых пределах измеряемых параметров. Не используйте силу. Избегайте электромагнитного излучения (напр. СВЧ, индукционные нагреватели), статического заряда, перегрева и резких перепадов температуры. Не храните прибор вместе с растворителями (напр. ацетон). Открывать прибор допустимо только если это оговаривается в настоящей инструкции. Лазерное излучение! Не смотрите в лазерный излучатель. Класс лазера 2.

ИКизмерения Гнездо для подключения контактного зонда

Наименование Кат.№ Водонепроницаемый

/проникающий зонд, 60...+400°C 0602 1293 Быстродействующий поверхностный зонд, 60...+300°C 0602 0393 Прочный воздушный зонд, 60...+400°C 0602 1793 Кожаный защитный чехол 0516 8302 Наклейка с постоянным e=0,95 0554 005145 deenfresitptrunl???? Соблюдайте правила утилизации: Утилизируйте старые или использованные аккумуляторы/батарейки только в предназначенных для этого местах. Просим выслать отслуживший прибор обратно нам. Мы позаботимся о его правильной утилизации.

4. Назначение прибора

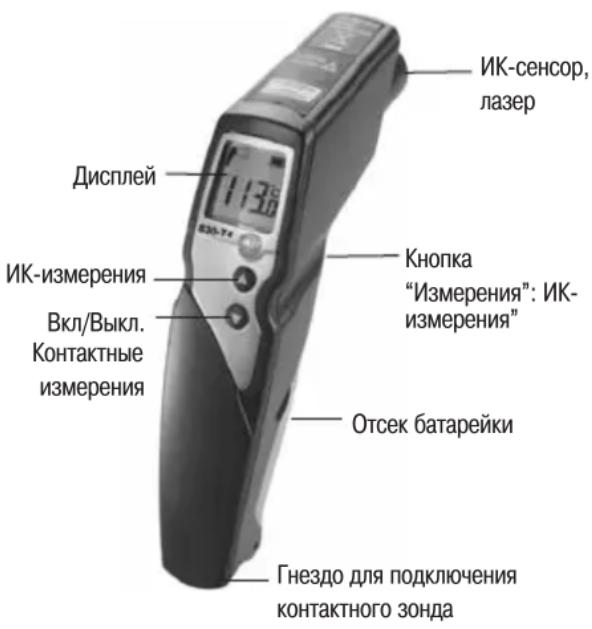

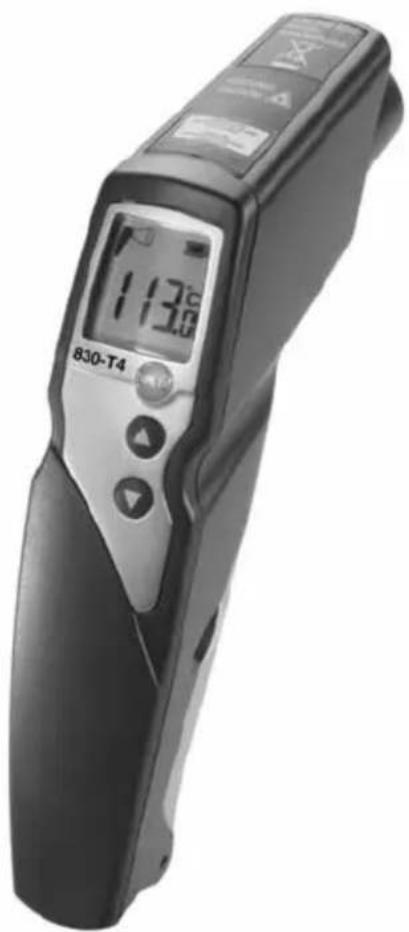

testo 830 компактный ИКтермометр, предназначенный для безконтактного измерения температуры поверхности. Возможно дополнительное контактное измерение температуры подсоединяемым зондом. Прибор не является медицинским диагностическим оборудованием!

5. Технические данные

Параметры testo 830T4 Параметр °C/°F Диапазон ИКизмерений 30...+400 °C ИКразрешение 0,1 °C ИКточность ±1,0 ° Cили 1,0% измер.знач (0,1...+400 °C)

(при 23°C)+/ 1 цифра ±1,5 °C или 1,5% измер.знач. (20...0 °C)

±2,0 °C илиr 2,0% измер.знач (30...20,1 °C)

Коэффициент излучения/эмиссии 0,1...1,0 регулируемыйr Частота ИКизмерения 0,5 сек. Контактный сенсор Термопара Тип K (подсоединяемая) Диапазон для термопары 50...+500°C Разрешение для термопары 0,1 °C Точность для термопары ±0,5 °C+0,5% измер.знач. (±1 цифраt) при температуре 22°C Частота измерения 1,75 сек. Оптика (90%t) 30:1 (на расстоянии 1,0 м до объекта измеренияt)

Рабочая температура 20...+50 °C Температура трансп./хранения 40...+70°C Питание Батарейка 9В (типа “Крона”) Ресурс батарейки 15 часов Материал корпуса Пластик ABS Размеры (ДxВxШ, мм) 190 x 75 x 38 Соответствие стандарту 2004/108/ЕЕС Гарантия 2 года

Тип лазера 2 x точечный Мощность < 1 мВт Длина волны 645 до 660 нм Класс 2 Стандарт DIN EN 608251:200111

используется более высокое значение

+ диаметр открытого сенсора (16мм)46

6. Подготовка к работе

Установите батарейку: См. пункт 9.1 Замена батарейки.

7. Работа с прибором

7.1 Подключение контактного зонда

Подключите контактный зонд температуры к разъему. Соблюдайте полярность +/!

7.2 Включение/выключение прибора

Для включения: Нажмите кнопку “Измерения”. Кратковременно загорятся все сегменты дисплея. Прибор перейдет в режим ИКизмерений (горит символ ). После каждого нажатия кнопки, включается подсветка дисплея на 10 сек. Для выключения:Нажмите и удерживайте кнопку пока не погаснет

Прибор автоматически выключится, если ни одна кнопка не будет нажата в течение1 мин (режим ИКизмерений) или 10 мин (режим контактных измерений).

Пожалуйста, придерживайтесь рекомендаций по проведению ИК измерений (раздел 11) /контактных измерений (раздел 12). В режиме ИКизмерений мин./макс. значения сбрасываются нажатием кнопки “Измерения”. В режиме контактных измерений это происходит при выключении прибора или при переходе в режим ИКизмерений. Прибор включен. ИКизмерения 1 Начните измерения: Удерживайте кнопку “Измерения”. 2 Направьте прибор на объект измерения: Лазер указывает на верхнюю и нижнюю границы пятна измерения (на расстоянии 1,0 м от объекта измерений; См. раздел 11.3 Пятно измерения, дистанция). На дисплее отображаются текущие показания (2 измерения в секунду) 3 Завершите измерения: Отпустите кнопку. Горит надпись HOLD. Последнее измеренное значение и мин./макс. значения сохраняются до следующего измерения. Для переключения между мин., макс. и записанным значением:

Чтобы снова начать измерения: нажмите кнопку “Измерения”. Контактные измерения Контактный зонд температуры должен быть подключен до включения

1 Прислоните измерительную головку контактного зонда к обьекту измерения и активируйте измерения: Нажмите . Прибор перейдет в режим контактных измерений (горит символ ). Отображаются текущие измеренные значения.47 deenfresitptrunl???? 2 Завершите измерения: Нажмите . Горит надпись HOLD. Последнее измеренное значение и мин./макс. значения сохраняются до следующего измерения. Для переключения между мин., макс. и записанным значением:

Чтобы снова начать измерения: Нажмите . Для возврата в режим ИКизмерений: Нажмите кнопку “Измерения”. Установка коэффициента излучения/эмиссии. Прибор в режиме ИКизмерений. Если в процессе установки коэффициента не нажимать кнопки в течение 3 секунд, прибор перейдет к ИКизмерениям. 1 Нажмите и удерживайте в течение 3 секунд кнопку . 2 Установите коэффициент: Кнопками или . Прибор перейдет в режим ИКизмерений.

8. Установки/настройки прибора

Прибор выключен. Если в процессе установки не нажимать кнопки в течении 3 секунд, прибор перейдет к следующему пункту установок. 1 Нажмите и удерживайте в течение 3 секунд кнопку . Прибор перейдет в режим установки. 2 Установите нижнюю границу подачи сигнала тревоги ( ALARM): или . Удерживайте кнопку нажатой для быстрой установки. 3 Установите верхнюю границу подачи сигнала тревоги ( ALARM): или . Удерживайте кнопку нажатой для быстрой установки. 4 Включите (on) / отключите (oFF): или . 5 Выберите размерность (°C или °F) : или . Прибор переходит в режим ИКизмерений. Функция подачи сигнала тревоги доступна только в режиме ИК измерений. Если установленные границы превышены/не достигнуты будет подан звуковой и визуальный сигнал.

9. Уход и обслуживание

9.1 Замена батарейки

Прибор должен быть выключен! 1 Откройте отсек батарейки: Откройте крышку. 2 Замените батарейку на новую. Соблюдайте полярность +/! Вставьте батарейку таким образом, чтобы был виден знак “минус”. 3 Закройте отсек батарейки: Закройте крышку.48

Не используйте абразивные чистящие средства и растворители! Протрите корпус влажной тряпкой (мыльным раствором). Осторожно протрите линзу тампоном, смоченным в воде или медицинском спирте.

10. Вопросы и ответы

Проблема Возможная причина Возможное решение Не включается подсветка Батарейка почти разряжена. Замените батарейку.

Горит . Батарейка разряжена. Замените батарейку. Прибор не включается Батарейка разряжена. Замените батарейку. ИКизмерения: Показания вне диапазона горит . измерения. Контактные измерения: Показания вне диапазона горит измерения. Зонд не подключен. Подключите зонд. Зонд неисправен. Замените зонд. Если вы не нашли ответ на ваш вопрос, свяжитесь с севисной службой testo.

11. Информация о ИКизмерениях

11.1 Метод измерения

ИКизмерение это оптическое измерение Содержите линзу в чистоте. Не проводите измерения с загрязненной или запотевшей линзой. Площадь измерения (между прибором и измеряемой поверхностью) должна быть свободна от: пыли и грязи, влаги (дождь, пар) или газов. ИКизмерение это измерение поверхности. Если поверхность грязная, пыльная, покрыта инеем и т.д., проведя измерения, вы получите температуру поверхности, то есть грязи и т.д. Если упаковка продуктов питания свободная, не проводите измерения воздушной полости между продуктами и упаковкой. Если показания критичны, всегда сверяйте их, проведя контактные измерения. При измерении продуктов питания, основные измерения проводятся погружным/проникающим контактным зондом. Время адаптации/выдержки Если изменилась температура окружающего воздуха (изменилось место измерений, например в/вне помещения), прибор необходимо выдержать в новой температуре около15 минут перед ИКизмерениями.49 deenfresitptrunl????

11.2 Коэффициент излучения/эмиссии

Каждый материал имеет свой коэффициент излучения, то есть они излучают различный уровень электромагнитной радиации. На приборах testo 830 предустановлен коэффициент 0.95. Это идеальная величина для измерения неметаллов (бумаги, керамики, алебастра, дерева, лаков и краски), пластика и продуктов питания. Измерение блестящих металлических и оксидных поверхностей ограничено, в связи с их низким и неоднородным коэффициентом излучения. В этих случаях применяйте специальные наклейки для поверхности с фиксированным коэффициентом эмиссии (кат. № 0554 0051). Если это невозможно, проведите контактные измерения. Таблица типичных коэффициентов излучения различных материалов

11.3 Пятно измерения, дистанция

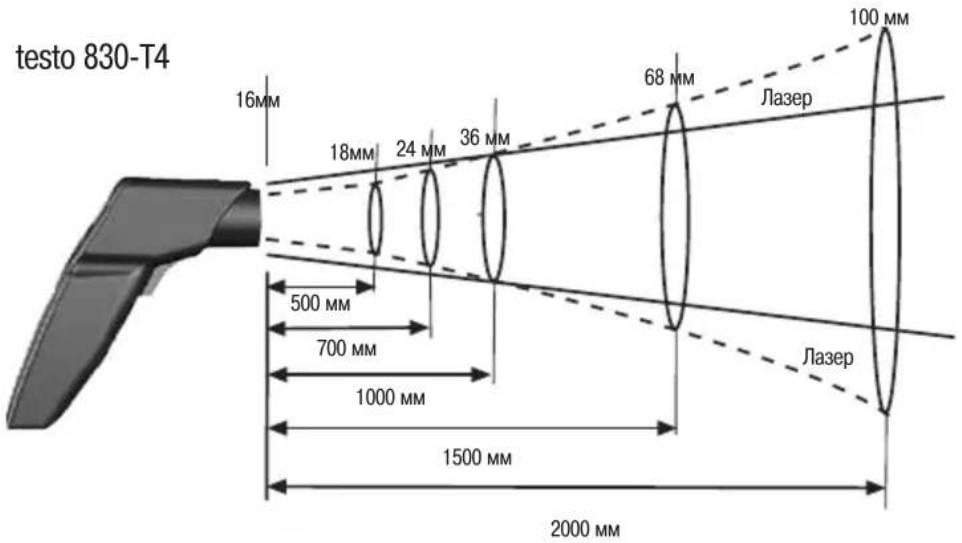

Пятно измерения имеет различный диаметр в зависимости от расстояния между прибором и обьектом измерения. Оптика измерения (зависимость Расстояние : Пятно измерения) Материал (Температура) e Теплопоголотитель,черный,анод. (50°C) 0,98 Медь, матированная (20°C) 0,04 Медь, окисленная(130°C) 0,76 Пластик: ПЭ, ПП, ПВХ (20°C) 0,94 Латунь, окисленная (200°C) 0,61 Бумага (20°C) 0,97 Фарфор (20°C) 0,92 Черная краска, матовая (80°C) 0,97 Сталь, термообработанная (200°C) 0,52 Сталь, оксидированная (200°C) 0,79 Глина, обоженая (70°C) 0,91 Трансформаторная краска (70°C) 0,94 Кирпич, раствор (20°C) 0,93 Материал (Температура) e Алюминий, прокат (170°C) 0,04 Хлопок (20°C) 0,77 Бетон (25°C) 0,93 Лед, гладкий (0°C) 0,97 Железо, полированное (20)°C 0,24 Железо, литое (100°C) 0,80 Железо, прокат (20°C) 0,77 Алебастр (20°C) 0,90 Стекло(90°C) 0,94 Каучук, твердый (23°C) 0,94 Каучук, мягкий серый (23°C) 0,89 Дерево (70°C) 0,94 Пробка (20°C) 0,70 500 мм700 мм1000 мм2000 мм1500 мм 16мм 18мм 24 мм36 мм68 мм100 мм testo 830T4 ЛазерЛазер50

12. Информация о контактных измерениях

Соблюдайте минимальную глубину для погружных/проникающих зондов: 10 x диаметра зонда Избегайте применения в коррозийных кислотах и агрессивных средах. Не применяйте поверхностный зонд с подпружиненной термопарой на острых углах.51
