Producttype	Infraroodthermometer met contactsensor
Merk	Testo
Model	830-T4
Infrarood meetbereik	-30 tot +400 °C
Infrarood resolutie	0,1 °C
Infrarood nauwkeurigheid	±1,0 °C of 1,0 % (0,1 tot 400 °C)
Emissiviteit	0,1 tot 1,0 instelbaar
Optiek (afstand/spotverhouding)	30:1
Meetbereik contactsensor (type K)	-50 tot +500 °C
Resolutie contactsensor	0,1 °C
Laser	2 lasers klasse 2, < 1 mW
Voeding	9V-batterij
Batterijduur	Ongeveer 15 uur
Gebruikstemperatuur	-20 tot +50 °C
Afmetingen (L x B x H)	190 x 75 x 38 mm
Gewicht (met batterij)	Ongeveer 200 g
Behuizing	ABS
Garantie	2 jaar
Belangrijkste functies	Infrarood- en contactmeting, min/max-weergave, hoog/laag alarm, achtergrondverlichting, automatische uitschakeling, HOLD-functie
Onderhoud en reiniging	Reinig de lens met een wattenschijfje gedrenkt in medicinale alcohol of water; behuizing met een vochtige doek
Veiligheid	Niet blootstellen aan elektromagnetische straling; niet in de laser kijken; veiligheidsafstanden in acht nemen voor metingen onder spanning
Onderdelen en accessoires	Type K-sondes (ref. 0602 1293, 0602 0393, 0602 1793), beschermhuls (0516 8302), emissiviteitstape (0554 0051)
Normen	CE (2004/108/EG), DIN EN 60825-1:2001-11 (laser)

Veelgestelde vragen - 830-T4 Testo

Hoe zet ik de Testo 830-T4 aan en uit?

Om aan te zetten, druk op de infraroodmeetknop. Het apparaat wordt uitgeschakeld door dezelfde knop ingedrukt te houden tot het scherm uitgaat of automatisch na 1 minuut (IR-modus) of 10 minuten (contactmodus) zonder actie.

Hoe voer ik een meting uit met de contactsensor?

Sluit eerst de type K-sonde aan voordat u het apparaat inschakelt. Druk daarna op de ▼-toets om naar contactmodus te schakelen. Plaats de sonde op of in het te meten object. De temperatuur wordt weergegeven. Druk nogmaals op ▼ om de meting vast te houden (HOLD).

Hoe stel ik de emissiviteit in?

Houd in de infraroodmodus de infraroodmeetknop 3 seconden ingedrukt. Gebruik de ▲- of ▼-toets om de emissiviteit aan te passen (0,1 tot 1,0). Standaard is deze ingesteld op 0,95 voor niet-metalen oppervlakken.

Wat moet ik doen als het scherm '--' weergeeft of niet aangaat?

In de infraroodmodus geeft '--' aan dat het meetbereik is overschreden. In contactmodus kan dit betekenen dat er geen sonde is aangesloten of dat deze beschadigd is. Als het scherm niet aangaat, controleer dan de batterij (9V) en vervang deze indien nodig.

Hoe reinig ik de infraroodlens?

Gebruik een wattenstaafje gedrenkt in medicinale alcohol of water om de lens voorzichtig te reinigen. Vermijd agressieve oplosmiddelen. Regelmatige reiniging zorgt voor nauwkeurige metingen.

Wat is de levensduur van de batterij?

De batterijduur is ongeveer 15 uur met een nieuwe 9V alkalinebatterij. Wanneer de achtergrondverlichting zwakker wordt of het batterijsymbool verschijnt, vervang dan de batterij.

Welke types sondes zijn compatibel met de Testo 830-T4?

Het apparaat accepteert thermokoppelsondes type K. Aanbevolen accessoires zijn de penetratie-/dompelsonde (ref. 0602 1293), de oppervlaktesonde (0602 0393) en de robuuste sonde (0602 1793).

Waar dient de ingebouwde laser voor?

De dubbele laser (klasse 2, <1 mW) dient om het meetgebied te richten. Hij zendt twee punten uit die de boven- en onderkant van het gebied op 1 m afstand markeren. Kijk nooit rechtstreeks in de bundel.

Kan ik de temperatuur van glanzende metalen meten met infrarood?

Glanzende metalen hebben een te lage emissiviteit, wat metingen verstoort. Gebruik emissiviteitstape (ref. 0554 0051) of kies voor een contactmeting met een sonde.

Hoe stel ik het geluids- en visuele alarm in?

Schakel het apparaat uit, houd dan de ▲-toets 3 seconden ingedrukt om in de instellingen te komen. Gebruik ▼ om de ondergrens (↓ALARM) en bovengrens (↑ALARM) in te stellen. Schakel het alarm in (on) of uit (oFF). Het alarm klinkt wanneer de meting deze grenzen overschrijdt.

GEBRUIKSAANWIJZING 830-T4 Testo

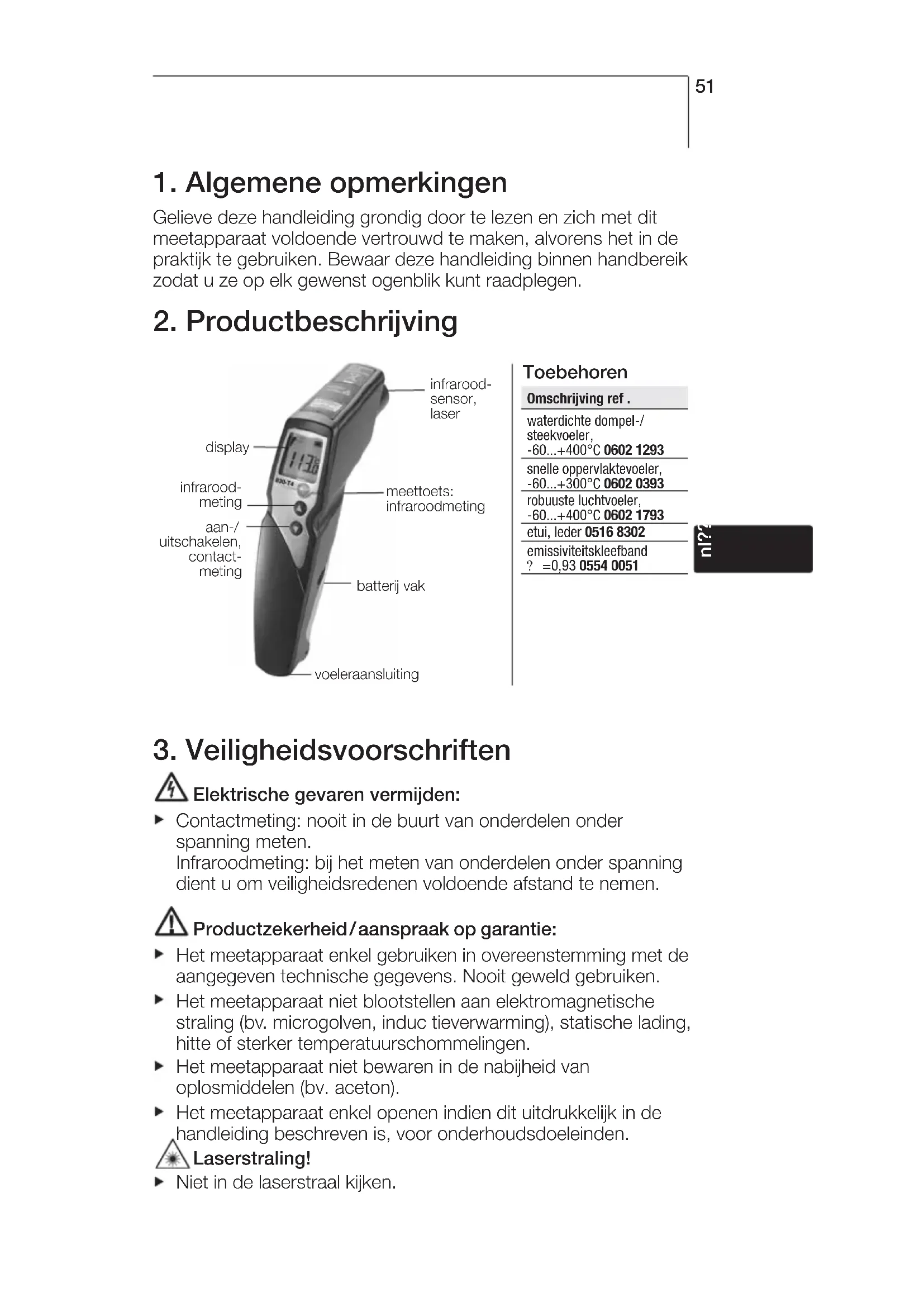

1. Algemene opmerkingen

Gelieve deze handleiding grondig door te lezen en zich met dit meetapparaat voldoende vertrouwd te maken, alvorens het in de praktijk te gebruiken. Bewaar deze handleiding binnen handbereik zodat u ze op elk gewenst ogenblik kunt raadplegen.

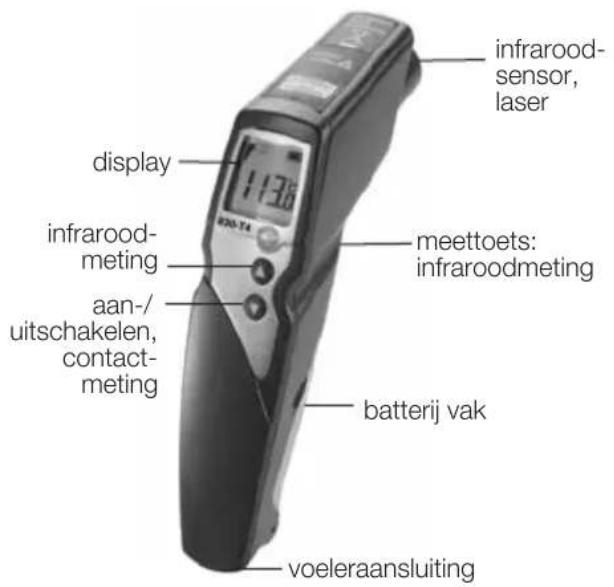

2. Productbeschrijving

infrarood- sensor, laser display 1136 infrarood- meting aan-/ uitschakelen, contact- meting meettoets: infraroodmeting batterij vak voeleraansluiting

Toebehoren

Omschrijving ref.

waterdichte dompel-/steekvoeler,

-60...+400°C 0602 1293

snelle oppervlaktevoeler, -60...+300°C 0602 0393

robuuste luchtvoeler, -60...+400°C 0602 1793

3. Veiligheidsvoorschriften

Elektrische gevaren vermijden:

- Contactmeting: nooit in de buurt van onderdelen onder spanning meten.

Infraroodmeting: bij het meten van onderdelen onder spanning dient u om veiligheidsredenen voldoende afstand te nemen.

Productzekerheid/aanspraak op garantie:

- Het meetapparaat enkel gebruiken in overeenstemming met de aangegeven technische gegevens. Nooit geweld gebruiken.

- Het meetapparaat niet blootstellen aan elektromagnetische straling (bv. microgolven, induc tieverwarming), statische lading, hitte of sterker temperatuurschommelingen.

- Het meetapparaat niet bewaren in de nabijheid van oplosmiddelen (bv. aceton).

- Het meetapparaat enkel openen indien dit uitdrukkelijk in de handleiding beschreven is, voor onderhoudsdoeleinden.

Laserstraling!

▶ Niet in de laserstraal kijken.

Afval:

• Defecte accu's en lege batterijen dienen als KGA behandeld te worden.
  Indien het meetapparaat buiten werking wordt gesteld en niet meer wordt gebruikt, gelieve deze naar ons terug te sturen. Wij zorgen voor een milieuvriendelijke afvalverwijdering.

4. Correct gebruik

De testo 830 is een compacte infraroodthermometer voor contactloze metingen van oppervlaktetemperaturen. Met een aangesloten voeler kunt u bijkomend contactmetingen uitvoeren.

De testo 830 is niet geschikt voor diagnosemetingen bij medische toepassingen!

Eigenschappen testo 830-T4
Grootheden °C/°F
Meetbereik IR -30...+400 °C
Aflezing IR 0,1 °C
Nauwkeurigheid IR ±1,0 °C of 1,0% v.d. mw. (0,1...+400 °C)1; (bij 23°C)+/- 1 digit ±1,5 °C of 1,5% v.d. mw. (-20...0 °C)1; ±2,0 °C of 2,0% v.d. mw. (-30...-20,1 °C)1
Emissiviteitscoëfficiënt 0,1...1,0 instelbaar
Meetinterval IR 0,5 sec
Temperatuursensor thermo-element type K (opsteekbaar)
Meetbereik temperatuursensor -50...+500°C
Aflezing temperatuursensor 0,1 °C
Nauwkeurigheid temperatuursensor ±0,5 °C+0,5% v.d. mw. (±1 digit) bij nom. temperatuur 22 °C
Meetinterval temperatuursensor	1,75 s
Optiek (90%-waarde)	30:1 (typisch bij een afstand van 0,7 m van het meetobject)2
Werkingstemperatuur	-20...+50 °C
Transport-/opslagtemperatuur	-40...+70°C
Stroomvoorziening 9V-Block
Autonomie batterij	15 h
Behuizing	ABS
Afmetingen in mm (LxHxB)	190 x 75 x 38
CE-richtlijn	2004/108/EG
Garantie	2 jaar
Laser
Lasertype	2-fach Laser
Vermogen	< 1 mW
Golflengte	645 tot 660 nm
Klasse	2
Norm	DIN EN 60825-1:2001-11

^1 de hoogste waarde geldt

^2 + openingsdiameter van de sensor (16mm)

6. Ingebruikname

▶ Batterij plaatsen: zie 9.1 Batterij vervangen.

7. Bediening

7.1 Voeler aansluiten

▶ De temperatuurvoeler aansluiten op de voeleraansluiting. Let op de juiste polariteit!

7.2 Aan-/uitschakelen

▶ Meetapparaat aanschakelen: meettoets indrukken.
- Alle displaysegmenten lichten even op. Het meetapparaat schakelt over naar het infraroodmenu (verschijnt).

De displayverlichting wordt bij elke druk op een toets gedurende 10 seconden geactiveerd.

▶ Meetapparaat uitschakelen: ingedrukt houden tot het meetapparaat uitgeschakeld is.

Het meetapparaat schakelt na 1min inactiviteit (IR-meting) of 10 min (contactmeting) automatisch uit.

7.3 Meten

! Opmerkingen bij infraroodmetingen (hfst 11) / contactmetingen (hfst 12).

Bij een IR-meting worden de min./max.waarden teruggezet door een druk op de meetknop. Bij een contactmeting wanneer het toestel uitgezet wordt of wanneer er overgeschakeld wordt naar de IR-meting.

Het meetapparaat is aangeschakeld .

IR-meting

1 Meting starten: de meettoets ingedrukt houden.

2 Het meetobject met behulp van de laserpunt(en) aanduiden: de lasers markeren de boven-/onderkant van de meetvlek (bij een afstand van 1,0m van het meetobject; zie hoofdstuk 11.3 Meetvlek, afstand).

- De huidige meetwaarde verschijnt (2 metingen per sec.)

3 Meting beëindigen: de meettoets loslaten.

- HOLD verschijnt. De laatste meetwaar de en de min./max. waarde blijft onveranderd in het display tot de volgende meting.

▶ Omschakelen tussen min., max. en bewaarde waarde: druk

Herstart de meting: de meettoets ingedrukt houden.

Contactmeting

De temperatuurvoeler is aangesloten .

De contactthermometer in/ op het meetobject positioneren en de contactmeting activeren: drukken

- Het meetapparaat schakelt over naar het contactmenu ( verschijnt). De huidige meetwaarde verschijnt.

2 Meting eindigen: △ drukken.

- HOLD licht op. De laatste meetwaarde en min.- /max.-waarde worden bewaard tot de volgende meting.

Tussen min.-, max.- en de vastgehouden waarde wisselen: ▲ drukken.

▶ Opnieuw meten: drukken.

▶ Terug naar het infraroodmenu: of de meettoets.

De emissiecoëfficiënt instellen

Het meetapparaat bevindt zich in het infraroodmenu .

! Indien in het emissiecoëfficiënt-menu gedurende 3 sec geen toets is ingedrukt, schakelt het apparaat over naar het infraroodmenu.

1 gedur ende 3sec. ingedrukt houden.

2 De emissiecoëfficiënt instellen: of.

- Het meetapparaat schakelt over naar het infraroodmenu.

8. Instellingen

Het meetapparaat is uitgeschakeld

! Indien in het instellingen-menu gedurende 3 sec geen toets wordt ingedrukt, schakelt het apparaat over naar de volgende weergave.

1 gedur ende 3sec. ingedrukt houden.

- Het meetapparaat schakelt over naar het instellingenmenu.

2 De onderste alarm waarde instellen (↓ALARM): ▲ of ▼. Voor een snellere weergave dient u de toets ingedrukt te houden.

3 De bovenste alarm waar de instellen (ALARM): ▲ of ▼. Voor een snellere weergave dient u de toets ingedrukt te houden.

4 De alarmfunctie instellen on / oFF: ▲ of ▼.

5 Parameter instellen (°C / °F): △ of ▽.

- Het meetapparaat schakelt over naar het infraroodmenu.

De alarmfunctie is enkel beschikbaar voor de IR-meting. Bij over-/ onderschrijding van de ingestelde alarmgrenswaarde wordt het optisch en akoestisch alarm geactiveerd.

9. Onderhoud

9.1 Batterij vervangen

Het meetapparaat moet uitgeschakeld zijn!

1 Batterijvak openen: het deksel uitklappen.
2 Verbruikte batterij verwijderen en nieuwe plaatsen. let op de polariteit! De min-pool moet na het plaatsen van de batterij zichtbaar zijn.
3 Batterijvak sluiten: het deksel dichtklappen.

9.2 Het meetapparaat reinigen

Geen scherpe reinigings- of oplosmiddelen gebruiken!

▶ De behuizing met een vochtige doek (zeep) schoonwrijven.
- De lens voorzichtig met een - in water of zuivere alcohol gedrenkt - wattenstaafje reinigen.

10. Vragen en antwoorden

Vraag Mogelijke oorzaken Mogelijke oplossingen
Het display is niet langer verlicht- batterij is leeg. batterij vervangen.
verschijnt. - batterij is leeg. batterij vervangen.	▶
het apparaat kan niet - batterij is leeg. batterij vervangen.aangeschakeld worden	▶
IR-meetmenu: - de meetwaarden zijn ---- verschijnt. buiten het meetbereik.
contact-meetmenu: - de meetwaarden zijn ---- verschijnt buiten het meetbereik.- geen voeler aangesloten. voeler dansluiten.- voeler is defect. voeler vervangen.

Indien wij uw vragen niet konden beantwoorden, gelieve zich te wenden tot uw handelaar of tot de Testo-klantendienst.

n

11. Opmerkingen bij infraroodmeting

11.1 Meetmethode

IR-meting is een optische meting

▶ De lens zuiver houden.
▶ Niet meten met een beslagen lens.
▶ De afstand tussen het meetapparaat en het meetobject vrijwaren van storende elementen: geen stofpartikels, geen vochtigheid (regen, damp) of gassen.

IR-meting is een oppervlaktemeting

Wanneer zich vuil, stof enz. op het oppervlak bevindt, wordt enkel de bovenst laag gemeten, met name het vuil .

▶ Bij levensmiddelen verpakt in folie, niet meten aan luchtzakken.
- Bij kritische waarden steeds met een contactthermometer nameten. Belangrijk in de levensmiddelensector: de kerntemperatuur meten met een steekthermometer.

Aanpassingstijd

Bij een verandering van de omgevingstemperatuur (verandering van meetlocatie, bv. meting binnen / buiten) is een aanpassingstijd van het meetapparaat vereist van 15 minuten voor een infraroodmeting.

11.2 Emissiviteitscoëfficiënt

Materialen hebben verschillende emissiviteitscoëfficiënten, dit betekent dat ze een verschillende elektromagnetische straling hebben. De emissiviteitscoëfficiënt van de testo 830 is standaard ingesteld op 0,95. Deze coëfficiënt is optimaal voor metingen van

niet-metalen, kunst stofen en levensmiddelen (papier, keramiek, gips, hout, verven en vernis). Blinkende metalen en metaaloxide zijn door hun lage emissiviteitscoëfficiënt slechts beperkt geschikt voor infraroodmetingen.

- Een andere mogelijkheid is het aanbrengen van lagen op het meetobject die de emissiviteitscoëfficiënt verhogen zoals bijvoorbeeld vernis of emissiviteitskleefband (ref. 0554 0051). Indien dit niet mogelijk is, dient u de meting uit te voeren met de contactthermometer.

Emissiviteitscoëfficiënten van belangrijke materialen (typische waarden)

Materiaal (temperatuur)	?	Materiaal (temperatuur) ?
Aluminium (170°C)	0,04	Klei, gebrand (70°C) 0,91
Baksteen, mortel, plaaster (20°C)	0,93	Koper, geoxideerd (130°C) 0,76
Beton (25°C)	0,93	Koper, licht gematteerd (20°C) 0,04
Gips (20°C)	0,90	Koude lichamen, zwart geanodiseerd (50°C) 0,98
Glas (90°C)	0,94	Kunststoffen: PE, PP, PVC (20°C) 0,94
Gummi, hard (23°C)	0,94	Kurk (20°C) 0,70
Gummi, zacht (23°C)	0,89	Messing, geoxideerd (200°C) 0,61
Hout (70°C) 0,94		Papier (20°C) 0,97
IJzer, gepolijst (20°C)	0,24	Porselein (20°C) 0,92
IJzer, geschuurd (0°C)	0,97	Staal, geoxideerd (200°C) 0,79
IJzer, met geplette laag (20°C)	0,77	Staal, warmtebeh. oppervlak (200°C) 0,52
IJzer, met gietijzeren laag (100°C)	0,80	Transformatorenvernis (70°C) 0,94
Katoen (20°C)	0,77	Zwarte vernis, mat (80°C) 0,97

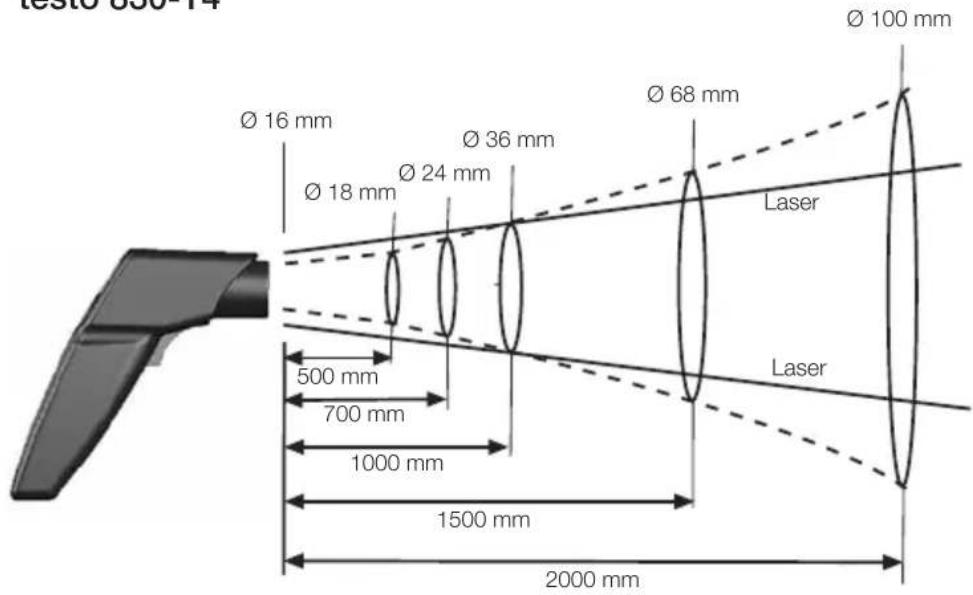

11.3 Meetvlek, afstand

De grootte van de meetvlek is afhankelijk van de afstand van het meetapparaat tot het meetobject.

Meetoptiek (verhouding afstand : meetvlek)

testo 830-T4

tooth 500 mm Ø 16 mm Ø 18 mm Ø 24 mm Ø 36 mm Ø 68 mm Ø 100 mm Laser Laser 500 mm 700 mm 1000 mm 1500 mm 2000 mm

12. Opmerkingen bij contactmeting

Bij dompel-/steekvoelers is een minimum-insteekdiepte vereist van 10 x voelerdiameter
- Het gebruik in agressieve zuren of basen dient vermeden te worden.
▶ Met de kruisband-kop van de oppervlaktevoeler niet meten aan scherpe kanten.

n|u
