830-T4 - Thermometer Testo - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Thermometer mit Kontaktsonde
Marke	Testo
Modell	830-T4
Infrarot-Messbereich	-30 bis +400 °C
Infrarot-Auflösung	0,1 °C
Infrarot-Genauigkeit	±1,0 °C oder 1,0 % (0,1 bis 400 °C)
Emissionsgrad	0,1 bis 1,0 einstellbar
Optik (Abstands-/Größenverhältnis)	30:1
Messbereich Kontaktsonde (Typ K)	-50 bis +500 °C
Auflösung Kontaktsonde	0,1 °C
Laser	2 Laser Klasse 2, < 1 mW
Stromversorgung	9 V Batterie
Batterielaufzeit	Ca. 15 h
Betriebstemperatur	-20 bis +50 °C
Abmessungen (L x B x H)	190 x 75 x 38 mm
Gewicht (mit Batterie)	Ca. 200 g
Gehäuse	ABS
Garantie	2 Jahre
Hauptfunktionen	Infrarot- und Kontaktmessung, Min/Max-Anzeige, Hoch-/Tiefalarm, Hintergrundbeleuchtung, automatische Abschaltung, HOLD-Funktion
Wartung und Reinigung	Linse mit einem mit medizinischem Alkohol oder Wasser getränkten Wattestäbchen reinigen; Gehäuse mit einem feuchten Tuch
Sicherheit	Nicht elektromagnetischer Strahlung aussetzen; nicht in den Laser blicken; Sicherheitsabstände bei Spannungsmessungen einhalten
Ersatzteile und Zubehör	Typ-K-Sonden (Ref. 0602 1293, 0602 0393, 0602 1793), Schutzhülse (0516 8302), Emissionsgrad-Klebeband (0554 0051)
Normen	CE (2004/108/EG), DIN EN 60825-1:2001-11 (Laser)

Häufig gestellte Fragen - 830-T4 Testo

Wie schalte ich das Testo 830-T4 Thermometer ein und aus?

Zum Einschalten drücken Sie die Infrarot-Messtaste. Das Gerät schaltet sich aus, indem Sie dieselbe Taste drücken, bis der Bildschirm erlischt, oder automatisch nach 1 Minute (IR-Modus) bzw. 10 Minuten (Kontaktmodus) ohne Aktion.

Wie führe ich eine Messung mit der Kontaktsonde durch?

Schließen Sie zuerst die Typ-K-Sonde an, bevor Sie das Gerät einschalten. Drücken Sie dann die Taste ▼, um in den Kontaktmodus zu wechseln. Positionieren Sie die Sonde auf oder in dem zu messenden Objekt. Die Temperatur wird angezeigt. Drücken Sie erneut ▼, um die Messung zu fixieren (HOLD).

Wie stelle ich den Emissionsgrad ein?

Halten Sie im Infrarotmodus die Infrarot-Messtaste 3 Sekunden lang gedrückt. Verwenden Sie die Tasten ▲ oder ▼, um den Emissionsgrad (0,1 bis 1,0) anzupassen. Standardmäßig ist er auf 0,95 für nichtmetallische Oberflächen eingestellt.

Was tun, wenn das Display '--' anzeigt oder nicht aufleuchtet?

Im Infrarotmodus bedeutet '--', dass der Messbereich überschritten wurde. Im Kontaktmodus kann dies bedeuten, dass keine Sonde angeschlossen oder diese defekt ist. Wenn das Display nicht aufleuchtet, überprüfen Sie die Batterie (9V) und ersetzen Sie sie gegebenenfalls.

Wie reinige ich die Infrarotlinse?

Verwenden Sie ein mit medizinischem Alkohol oder Wasser getränktes Wattestäbchen, um die Linse vorsichtig zu reinigen. Vermeiden Sie aggressive Lösungsmittel. Regelmäßige Reinigung gewährleistet genaue Messungen.

Wie lange hält die Batterie?

Die Batterielebensdauer beträgt ca. 15 Stunden mit einer neuen 9V-Alkalibatterie. Wenn die Hintergrundbeleuchtung schwächer wird oder das Batteriesymbol erscheint, ersetzen Sie die Batterie.

Welche Sondentypen sind mit dem Testo 830-T4 kompatibel?

Das Gerät akzeptiert Thermoelement-Sonden vom Typ K. Empfohlenes Zubehör umfasst die Einstech-/Eintauchsonde (Ref. 0602 1293), die Oberflächensonde (0602 0393) und die Robustsonde (0602 1793).

Wofür wird der integrierte Laser verwendet?

Der Doppellaser (Klasse 2, <1 mW) dient zum Anvisieren des Messbereichs. Er sendet zwei Punkte aus, die den oberen und unteren Rand des Bereichs in einer Entfernung von 1 m markieren. Blicken Sie niemals direkt in den Strahl.

Kann man die Temperatur glänzender Metalle mit Infrarot messen?

Glänzende Metalle haben einen zu niedrigen Emissionsgrad, was die Messungen verfälscht. Verwenden Sie Emissionsgrad-Klebeband (Ref. 0554 0051) oder führen Sie eine Kontaktmessung mit einer Sonde durch.

Wie stelle ich den akustischen und optischen Alarm ein?

Schalten Sie das Gerät aus, halten Sie dann die Taste ▲ 3 Sekunden lang gedrückt, um in die Einstellungen zu gelangen. Verwenden Sie ▼, um den unteren (↓ALARM) und oberen (↑ALARM) Grenzwert einzustellen. Aktivieren Sie (on) oder deaktivieren Sie (oFF) den Alarm. Der Alarm ertönt, wenn die Messung diese Grenzen überschreitet.

BEDIENUNGSANLEITUNG 830-T4 Testo

Bedienungsanleitung de

Instruction manual en

Mode d'emploi fr

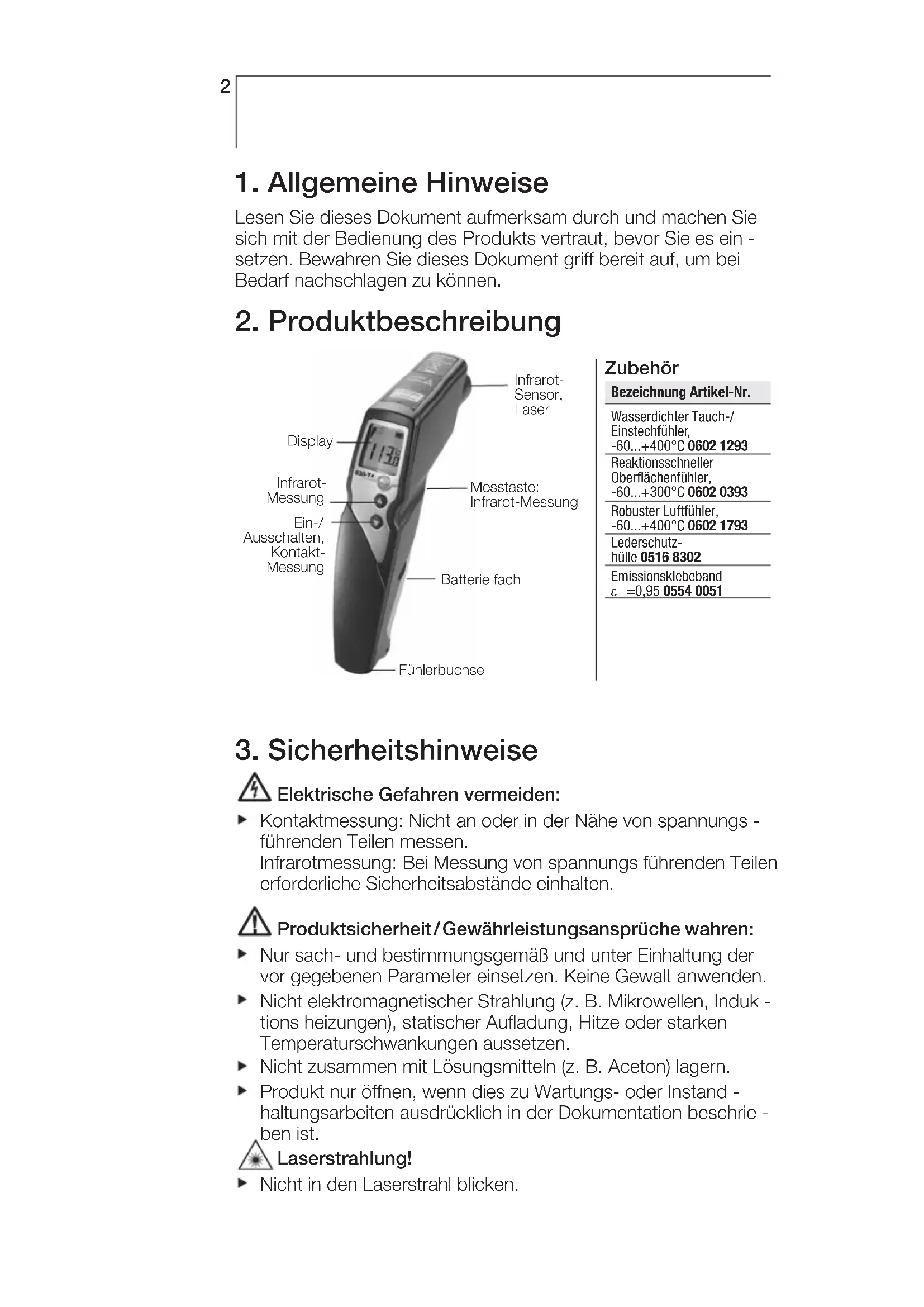

1. Allgemeine Hinweise

Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es ein - setzen. Bewahren Sie dieses Dokument griff bereit auf, um bei Bedarf nachschlagen zu können.

2. Produktbeschreibung

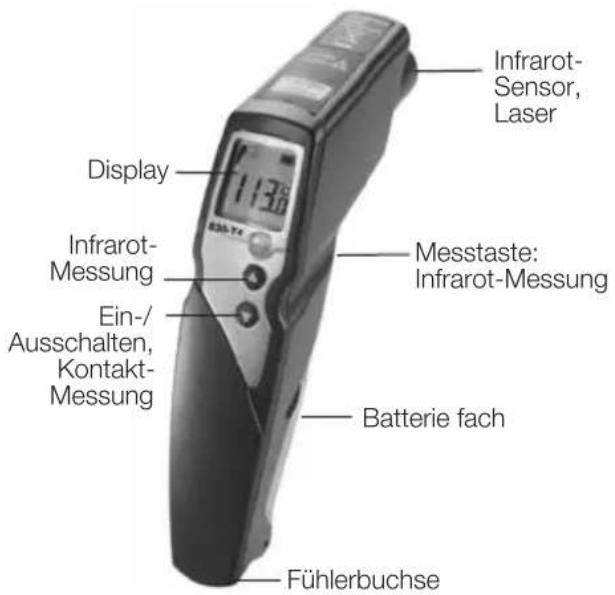

Infrarot-Sensor, Laser Display 1138 630-74 Infrarot-Messung Ein-/Ausschalten, Kontakt-Messung Messtaste: Infrarot-Messung Batterie fach Fühlerbuchse

Zubehör

Bezeichnung Artikel-Nr.

Wasserdichter Tauch-/Einstechfühler, -60...+400°C 0602 1293

Reaktionsschneller Oberflächenfühler, -60...+300°C 0602 0393

Robuster Luftfühler, -60...+400°C 0602 1793

Lederschutz- hülle 0516 8302

Emissionsklebeband ε =0,95 0554 0051

3. Sicherheitshinweise

Elektrische Gefahren vermeiden:

- Kontaktmessung: Nicht an oder in der Nähe von spannungs führenden Teilen messen. Infrarotmessung: Bei Messung von spannungs führenden Teilen erforderliche Sicherheitsabstände einhalten.

Produktsicherheit/Gewährleistungsansprüche wahren:

▶ Nur sach- und bestimmungsgemäß und unter Einhaltung der vor gegebenen Parameter einsetzen. Keine Gewalt anwenden.
Nicht elektromagnetischer Strahlung (z. B. Mikrowellen, Induk- tions heizungen), statischer Aufladung, Hitze oder starken Temperaturschwankungen aussetzen.
▶ Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern.
Produkt nur öffnen, wenn dies zu Wartungs- oder Instand - haltungsarbeiten ausdrücklich in der Dokumentation beschrieben ist.

Laserstrahlung!

▶ Nicht in den Laserstrahl blicken.

Fachgerecht entsorgen:

▶ Defekte Akkus/ leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
▶ Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

de

4. Bestimmungsgemäße Verwendung

Das testo 830 ist ein kompaktes Infrarot-Thermometer zur berührungslosen Messung von Oberflächentemperaturen. Mit einem angeschlossenen Fühler kann zusätzlich eine Kontakt -messung durchgeführt werden.

Nicht für diagnostische Messungen im medizinischen Bereich geeignet!

5. Technische Daten

Eigenschaft testo 830-T4
Messgröße °C/°F
Messbereich IR -30...+400 °C
Auflösung IR 0,1 °C
Genauigkeit IR ±1,0 °C oder 1,0% v.Mw. (0,1...+400 °C)	1;
(bei 23°C)+/- 1 Digit ±1,5 °C oder 1,5% v.Mw. (-20...0 °C)	1;
±2,0 °C oder 2,0% v.Mw. (-30...-20,1 °C)1
Emissionsfaktor 0,1...1,0 einstellbar
Messrate IR 0,5 s
Temperatur-Sensor Thermoelement Typ K (steckbar)
Messbereich Temp.-Sensor -50...+500°C
Auflösung Temp.-Sensor 0,1 °C
Genauigkeit Temp.-Sensor (±1 Digit)	±0,5 °C+0,5% v.Mw. bei Nenntemperatur 22 °C
Messrate Temp.-Sensor	1,75 s
Optik (90%-Wert)	30:1 (typisch bei einem Abstand von 1,0 m zum Messobjekt)2
Einsatztemperatur	-20...+50 °C
Transport-/Lagertemperatur	-40...+70°C
Spannungsversorgung	9V-Block
Batterie-Standzeit	15 h
Gehäuse	ABS
Maße in mm (LxHxB) 190 x 75 x 38
CE-Richtlinie 2004/108/EG
Garantie	2 Jahre
Laser
Lasertyp	2-fach Laser
Leistung	< 1 mW
Wellenlänge	645 bis 660 nm
Klasse	2
Norm DIN EN 60825-1:2001-11

^1 der größere Wert gilt

^2 + Öffnungsdurchmesser des Sensors (16mm)

6. Inbetriebnahme

▶ Batterie einlegen: siehe 9.1 Batterie wechseln.

7. Bedienung

7.1 Fühler anschließen

▶ Temperaturfühler an die Fühlerbuchse anschließen. Polung beachten!

7.2 Ein-/Ausschalten

- Gerät einschalten: Messtaste drücken. - Alle Display-Segmente leuchten kurz auf. Das Gerät wechselt in die Infrarot-Messansicht (leuchtet).

Die Displaybeleuchtung wird bei jeder Tastenbetätigung für 10s eingeschaltet.

▶ Gerät ausschalten: gedrückt halten, bis das Display erlischt. Das Gerät schaltet nach 1min (IR-Messansicht) bzw. 10min (Kontakt-Messansicht) ohne Tastenbetätigung selbständig aus.

7.3 Messen

! Hinweise zur Infrarot-Messung (Kapitel 11)/ Kontakt-Messung (Kapitel 12) beachten.
Das Zurücksetzen der Min- / Max.-Werte erfolgt bei der IR-Messung mit Drücken der Messtaste, bei der Kontakt-Messung mit Ausschalten des Geräts oder Wechsel zur IR-Messansicht.

- Gerät ist eingeschaltet.

IR-Messung

1 Messung starten: Messtaste gedrückt halten.
2 Messobjekt mit Hilfe der Laserpunkt e anpeilen: Laser mar- kieren oberes und unteres Ende des Messflecks (bei Abstand zum Messobjekt von 1,0 m; siehe Kapitel 11.3 Messfleck, Entfernung).
- Der aktuelle Messwert wird angezeigt (2 Messungen pro s)
3 Messung beenden: Taste loslassen.
- HOLD leuchtet. Der letzte Messwert und Min.- / Max.-Wert werden bis zur nächsten Messung gehalten.
Zwischen Min.-, Max.- und festgehaltenem Wert wechseln: ▲ drücken.
▶ Messung erneut starten: Messtaste drücken.

Kontaktmessung

- Temperaturfühler wurde vor dem Einschalten des Geräts angeschlossen.

1 Kontaktthermometer in/ auf dem Messobjekt positionieren und Messung auslösen: drücken.

- Das Gerät wechselt in die Kontakt-Messansicht (leuchtet). Der aktuelle Messwert wird angezeigt.

2 Messung beenden: üncken.

- HOLD leuchtet. Der letzte Messwert und Min.- / Max.-Wert werden bis zur nächsten Messung gehalten.

Zwischen Min.-, Max.- und festgehaltenem Wert wechseln: ▲ drücken.
▶ Messung erneut starten: drücken.
- Zurück zur Infrarot-Messansicht: Messtaste drücken.

Emissionsgrad einstellen

- Gerät befindet sich in der Infrarot-Messansicht.

Wird im Emissionsgradmodus für 3s keine Taste gedrückt, wechselt das Gerät zur Infrarot-Messansicht.

1 3s gedrückt halten.

2 Emissionsgrad einstellen oder drücken.

- Das Gerät wechselt zur Infrarot-Messansicht.

8. Einstellungen

- Gerät ist ausgeschaltet.

Wird im Einstellmodus für 3s keine Taste gedrückt, wechselt das Gerät zur nächsten Ansicht.

1 3s gedrückt halten.

- Das Gerät wechselt in den Einstellmodus.

2 Unteren Alarmwert (↓ALARM) einstellen: ▲ oder ▼ drücken. Für schnellen Vorlauf Taste gedrückt halten.

3 Oberen Alarmwert (↑ ALARM) einstellen: ▲ oder ▼ drücken. Für schnellen Vorlauf Taste gedrückt halten.

4 Alarmfunktion ein- (on)/ausschalten (oFF) einstellen: ▲ oder ▼ drücken.

5 Messgröße einstellen (°C oder °F) : ▲ oder ▼ drücken.

- Das Gerät wechselt zur Infrarot-Messansicht.

! Die Alarmfunktion ist nur bei IR-Messung verfügbar. Bei Über-/Unterschreitung der eingestellten Alarmwerte erfolgt ein optischer und akustischer Alarm.

9. Wartung und Pflege

9.1 Batterie wechseln

Gerät muss ausgeschaltet sein!

1 Batteriefach öffnen: Deckel aufklappen.
2 Verbrauchte Batterie herausnehmen und neue einlegen. Polung beachten! Minuspol muss nach einlegen der Batterie sichtbar sein.
3 Batteriefach schließen: Deckel zuklappen.

9.2 Gerät reinigen

Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Das Gehäuse mit einem feuchten Tuch (Seifenlauge) abreiben.
▶ Die Linse vorsichtig mit einem mit Wasser oder medizinischem Alkohol benetzten Watte stäbchen reinigen.

10. Fragen und Antworten

Frage Mögliche Ursachen Mögliche Lösung
Displaybeleuchtung funktioniert - Batterie fast leer. Batterie wechseln.nicht mehr
leuchtet. - Batterie leer. Batterie wechseln.	▶
Gerät läßt sich nicht - Batterie leer. Batterie wechseln.einschalten	▶
IR-Messansicht: - Messwerte außerhalb des --- - leuchtet. Messbereichs.
Kontakt-Messansicht: - Messwerte außerhalb des --- - leuchtet Messbereichs.- Kein Fühler angeschlossen. Fühler anschließen.- Fühlerbruch. Fühler wechseln.	▶

Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst.

11. Hinweise zur Infrarot (IR) - Messung

11.1 Messmethode

IR-Messung ist eine optische Messung

Linse sauber halten.
▶ Nicht mit beschlagener Linse messen.
▶ Messbereich (Bereich zwischen Gerät und Messobjekt) von Störgrößen freihalten: Keine Staub- und Schmutzpartikel, keine Feuchtigkeit (Regen, Dampf) oder Gase.

IR-Messung ist eine Oberflächenmessung

Wenn sich Schmutz, Staub, Rauhreif usw. auf der Oberfläche befinden, wird nur die oberste Schicht gemessen, sprich der Schmutz.

Bei eingeschweißten Lebensmitteln nicht an Lufteinschlüssen messen.
Bei kritischen Werten immer mit Kontakt-Thermometer nachmessen. Besonders im Lebensmittelbereich:
Kerntemperatur mit Einstech-/Eintauchthermometer messen.

Angleichzeit

Bei Veränderung der Umgebungstemperatur (Wechsel des Messortes, z. B. Innen-/ Außenmessung) benötigt das Messgerät für die Infrarot-Messung eine Angleichzeit von 15min.

11.2 Emissionsgrad

Materialien besitzen unterschiedliche Emissionsgrade, das heißt sie senden unterschiedliche Mengen an elektromagnetischer Strahlung aus. Der Emissionsgrad des testo 830 ist ab Werk auf 0,95 eingestellt. Dies ist optimal zur Messung von Nichtmetallen (Papier, Keramik, Gips, Holz, Farben und Lacke), Kunst stoffen und Lebensmitteln.

Blanke Metalle und Metalloxide sind aufgrund ihres niedrigen bzw. uneinheitlichen Emissionsgrades nur bedingt für die IR-Messung geeig net.

▶ Emissionsgrad erhöhende Beschichtungen wie z. B. Lack oder Emissions-Klebeband (Art.-Nr. 0554 0051) auf das Mess objekt aufbringen. Falls dies nicht möglich ist: Mit Kontakt-Thermometer messen.

Emissionsgradtabelle wichtiger Materialien (typische Werte)

Material (Temperatur)		Material (Temperatur)
Aluminium, walzblank (170°C) 0,04		Kühlkörper, schwarz eloxiert (50°C)	0,98
Baumwolle (20°C) 0,77		Kupfer, leicht angelaufen (20°C)	0,04
Beton (25°C) 0,93		Kupfer, oxidiert (130°C)	0,76
Eis, glatt (0°C) 0,97		Kunststoffe: PE, PP, PVC (20°C)	0,94
Eisen, abgeschmirgelt (20°C) 0,24		Messing, oxidiert (200°C)	0,61
Eisen mit Gusshaut (100°C) 0,80		Papier (20°C)	0,97
Eisen mit Walzhaut (20°C) 0,77		Porzellan (20°C)	0,92
Gips (20°C) 0,90		Schwarzer Lack, matt (80°C)	0,97
Glas (90°C) 0,94		Stahl, wärmebeh. Oberfläche (200°C)	0,52
Gummi, hart (23°C) 0,94		Stahl, oxidiert (200°C)	0,79
Gummi, weich-grau (23°C) 0,89		Ton, gebrannt (70°C)	0,91
Holz (70°C) 0,94		Transformatorenlack (70°C) 0,94
Kork (20°C)	0,70	Ziegelstein, Mörtel, Putz (20°C)	0,93

11.3 Messfleck, Entfernung

Abhängig von der Entfernung des Messgeräts zum Messobjekt wird ein bestimmter Messfleck erfasst.

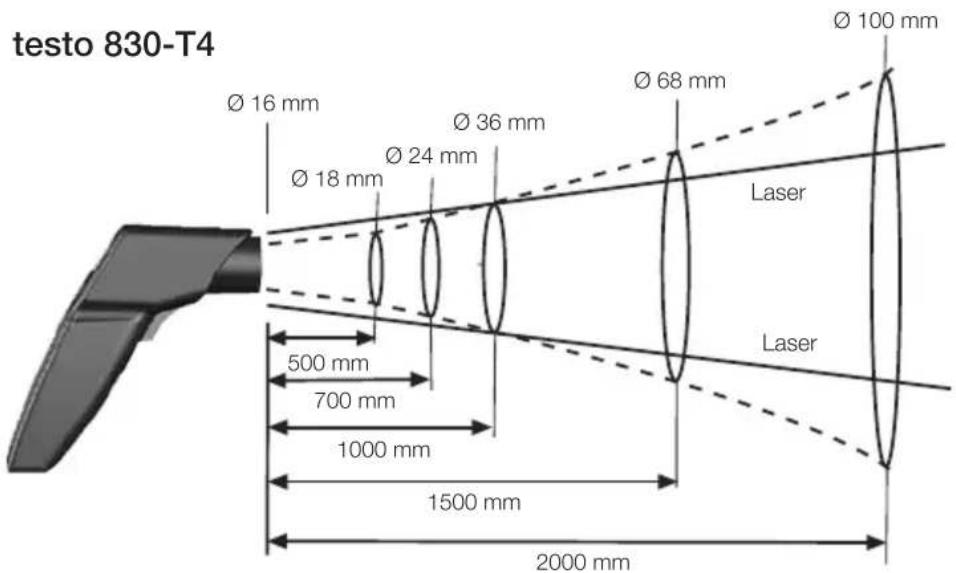

Messoptik (Verhältnis Entfernung : Messfleck)

testo 830-T4 Ø 16 mm Ø 18 mm Ø 24 mm Ø 36 mm Ø 68 mm Ø 100 mm 500 mm 700 mm 1000 mm 1500 mm 2000 mm Laser Laser

12. Hinweise zur Kontakt-Messung

▶ Mindesteinstechtiefe bei Tauch-/Einstechfühlern beachten: 10 x Fühlerdurchmesser
▶ Einsatz in aggressiven Säuren oder Basen vermeiden.
Mit Kreuzbandkopf-Oberflächenfühlern nicht an scharfen Kanten messen.
