BEDIENUNGSANLEITUNG 270 Testo

1. Allgemeine Hinweise

Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es ein- setzen. Bewahren Sie dieses Dokument griff bereit auf, um bei Bedarf nachschlagen zu können.

2. Sicherheitshinweise

Elektrische Gefahren vermeiden: Nicht an oder in der Nähe von spannungs führenden Teilen messen! Produktsicherheit / Gewährleistungsansprüche wahren: Nur sach- und bestimmungsgemäß und unter Einhaltung der vor gegebenen Parameter einsetzen. Keine Gewalt anwenden. Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern. Produkt nur öffnen, wenn dies zu Wartungs- oder Instand- haltungsarbeiten ausdrücklich in der Dokumentation beschrie- ben ist. Fachgerecht entsorgen: Defekte Akkus / leere Batterien an den dafür vorgesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

3. Bestimmungsgemäße Verwendung

Das testo 104-IR ist ein robustes Lebensmittel-Thermometer. Das Produkt wurde für folgende Aufgaben / Bereiche konzipiert:

• Lebensmittelbereich: Produktion, Speisenausgabe, Stich- proben messung, Wareneingang.

• Messung von flüssigen, pastösen und halbfesten Medien Folgende Komponenten des Produkts sind ent sprechend der Verordnung (EG) 1935/2004 für den dauerhaften Kontakt mit Lebensmitteln ausgelegt: Die Tauch-/Einstechsonde von der Messspitze bis 2 cm vor dem Fühlerhandgriff bzw. dem Kunststoffgehäuse. Falls angegeben sind dabei die Hinweise über Einstech tiefen in der Bedienungsanleitung oder die Markier ung(en) am Tauch-/Einstechfühler zu beachten. In folgenden Bereichen darf das Produkt nicht eingesetzt werden:

• In explosionsgefährdeten Bereichen

• Für diagnostische Messungen im medizinischen Bereich

??4. Technische Daten4

Eigenschaft Werte Einstechfühler Sensortyp NTC Messbereich -50...+250°C Auflösung 0,1°C/°F/°R Genauigkeit (±1 Digit) ±1,0 °C (-50,0...-30,1°C) ±0,5 °C (-30,0...+99,9°C) ±1 % des Messbereichs (+100,0...+250,0°C) Angleichzeit t99 10s (in bewegter Flüssigkeit) Messrate 0,5 s Infrarotmessung Optik 10:1 +Öffnungsdurchmesser des Sensors (12mm) Spektralbereich 8 bis 14 μm Lasertyp 2-Punkt-Laser Leistung / Wellenlänge < 1mW / 650nm Klasse / Norm 2 / DIN EN 60825-1:2007 Messbereich -30...+250°C Auflösung 0.1°C/°F/°R Genauigkeit (bei 23°C, ±1 Digit) ±2,5 °C (-30,0...-20,1°C) ±2,0 °C (-20,0...-0,1°C) ±1,5°C oder ±1,5% des Messwerts (+0,0...+250.0°C) Messrate 0,5 s Allgemein Arbeitstemperatur -20...+50°C Transport- / Lagertemperatur -30...+70°C (ohne Batterien) Spannungsversorgung 2 x Batterie Typ AAA Batteriestandzeit 10 h (typisch bei 25°C ) Gehäuse ABS/TPE/PC und Zinkdruckguss/Edelstahl Schutzart IP65 Abmessungen 281 x 48 x 21 mm (Tauch-/ Einstechsonde ausgeklappt) 178 x 48 x 21 mm (Tauch-/Einstechsonde eingeklappt) Gewicht 197g ( inkl. Batterien) Normen EN 13485 EG-Richtlinie 2014/30EU Normenhinweis Dieses Produkt erfüllt für die Einstechmessung die Richtlinien gemäß der Norm EN 13485. Eignung: S, T (Lagerung, Transport) Umgebung: E (Transportable Thermometer) Genauigkeitsklasse: 0,5 Messbereich: -50...+250 °C Nach EN 13485 ist eine regelmäßige Überprüfung und Kalib rierung des Messgeräts gemäß EN 13486 durchzuführen (Empfehlung: jährlich). Kontaktieren Sie uns für nähere Informationen.5. Produktbeschreibung 5

5. Produktbeschreibung

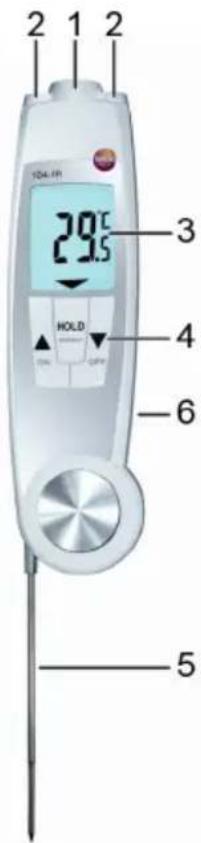

1 Infrarot-Sensor 2 2-Punkt-Laser 3 Display 4 Bedientasten:

• [ON]: Gerät einschalten

• [OFF]: Gerät ausschalten (Taste gedrückt halten)

• [ ]: zur IR-Messung wechseln, IR-Messung durchführen (Taste gedrückt halten)

• [ ]: zur Kontaktmessung wechseln

• [HOLD/MIN/MAX]: Messwert halten, minimaler / maximaler Wert anzeigen 5 Aus-/einklappbarer Tauch-/ Einstech- fühler, Ausklappen des Fühlers schaltet das Gerät ein 6 Batteriefach (Rückseite)

Batterien einlegen 1 Schraube am Batteriefach mit einem Schlitzschraubenzieher lösen. 2 Batteriefach öffnen. 3 Batterien (2 x Typ AAA) einsetzen. Polung beachten! 4 Batteriefach schließen. 5 Schraube anziehen.

7.1 Ein- / Ausschalten

Einschalten über ausklappbaren Fühler Fühler ausklappen. - Alle Display-Segmente leuchten kurz auf. Die Kontaktmessung wird aktiviert ( leuchtet). Ein- /Ausschalten über Bedientasten Gerät einschalten: [ON] drücken. - Alle Display-Segmente leuchten kurz auf. Die IR-Messung wird aktiviert ( leuchtet). Gerät ausschalten: [OFF] gedrückt halten, bis das Display erlischt. Das Gerät schaltet sich automatisch aus, wenn keine Taste betätigt wird: Bei ausgeklapptem Fühler nach 10 Minuten, bei eingeklapptem Fühler nach 1 Minute.

7.2 Messmodus wechseln

Kontaktmessung --> IR-Messung: [ ] drücken. IR-Messung --> Kontaktmessung: [ ] drücken.

Hinweise zur IR-Messung / Kontaktmessung (siehe Kapitel unten) beachten. IR-Messung - Gerät ist eingeschaltet, IR-Messung ist aktiviert. 1 Messung starten: [ ] gedrückt halten. 2 Messobjekt mit Hilfe der Laserpunkte anpeilen: Laserpunkte markieren die seitliche Begrenzung des Messbereichs. - Der aktuelle Messwert wird angezeigt. 3 Messung beenden: Taste loslassen. - Hold leuchtet. Der letzte Messwert und Min.- / Max.-Wert werden bis zur nächsten Messung, oder bis das Gerät ausgeschaltet wird, gehalten. Zwischen Min.-, Max.- und festgehaltenem Wert wechseln: [HOLD / MIN / MAX] drücken. Die Min- / Max.-Werte können zurückgesetzt werden:

• [ ] drücken oder Gerät ausschalten. Messung erneut starten: [ ] gedrückt halten. Emissionsgrad einstellen:

• Bei aktiver IR-Messung [ ] und [ ] gleichzeitig gedrückt halten ( leuchtet).7

8. Einstellungen vornehmen

• Emissionsgrad wird angezeigt.

• Mit [ ] oder [ ] den Wert ändern und 3s warten. Kontaktmessung - Gerät ist eingeschaltet, Kontaktmessung ist aktiviert ( leuchtet). 1 Kontaktthermometer im Messobjekt positionieren und Messung auslösen: [ ] drücken. 2 Messung beenden: [HOLD / MIN / MAX] drücken. - Hold leuchtet. Der letzte Messwert und Min.- / Max.-Wert werden bis zur nächsten Messung, oder bis das Gerät ausgeschaltet wird, gehalten. AutoHold-Funktion: Ist diese Funktion aktiviert, wird die Messung automatisch beendet, sobald der Messwert stabil ist, AutoHold leuchtet. Zwischen Min.-, Max.- und festgehaltenem Wert wechseln: [HOLD / MIN / MAX] drücken. Die Min- / Max.-Werte können zurückgesetzt werden:

• Gerät auschalten, zur IR-Messung wechseln oder während der gehaltene Messwert angezeigt wird (Hold leuchtet) [HOLD / MIN / MAX] gedrückt halten bis Clr leuchtet. Messung erneut starten: [ ] drücken.

8. Einstellungen vornehmen

- Gerät ist ausgeschaltet. Wird im Einstellmodus für 3s keine Taste gedrückt, wechselt das Gerät zur nächsten Ansicht. 1 [ ] und [ ] gedrückt halten, bis AutoHold oder Hold blinkt. 2 AutoHold-Funktion einschalten (AutoHold) oder ausschalten (Hold): [ ] oder [ ] drücken. - °C, °F oder °R blinkt. 3 Messeinheit Grad Celsius (°C), Grad Fahrenheit (°F) oder Grad Réaumur (°R) einstellen: [ ] oder [ ] drücken. - blinkt. 4 Laser einschalten (on) oder ausschalten (oFF): [ ] oder [ ] drücken. - Das Gerät wechselt zur IR-Messung.9. Wartung und Pflege8

9. Wartung und Pflege

9.1 Batterien wechseln

1 Schraube am Batteriefach mit einem Schlitzschraubenzieher lösen. 2 Batteriefach öffnen. 3 Batterien (2 x Typ AAA) einsetzen. Polung beachten! 4 Batteriefach schließen. 5 Schraube anziehen.

Für die Reinigung nur schwache handelsübliche Neutral- /Haushaltsreiniger (z.B. Spülmittel) verwenden . Keine scharfen Reinigungs- oder Lösungsmittel verwenden! Gehäuse und Sonde sind für die alkoholische Sprühdesinfektion geeignet. Hierzu die Angaben des Desinfektionsmittelherstellers beachten. Gehäuse und Sonde unter fließendem Wasser reinigen und mit einem Tuch trocken reiben. Die Linse vorsichtig mit einem mit Wasser oder medizinischem Alkohol benetzten Watte stäbchen reinigen.

10. Fragen und Antworten

Frage Mögliche Ursachen Mögliche Lösung leuchtet. Batterien fast leer. Batterien wechseln. IR-Messung: Messwerte außerhalb des Zulässigen Messbereich - - - leuchtet. Messbereichs. einhalten. Kontaktmessung Messwerte außerhalb des Zulässigen Messbereich - - - leuchtet. Messbereichs. einhalten. Gerät lässt sich nicht Batterien leer. Batterien wechseln. einschalten. Gerät schaltet sich Gerät schaltet sich bei Gerät erneut einschalten. selbständig aus. Kontaktmessung 10 min, bei IR-Messung 1 min nach dem Einschalten automatisch aus. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Internetseite www.testo.com/service-contact.11. Hinweise zur Infrarot (IR)-Messung 9

11. Hinweise zur Infrarot (IR) - Messung

IR-Messung ist eine optische Messung Linse sauber halten. Nicht mit beschlagener Linse messen. Messbereich (Bereich zwischen Gerät und Messobjekt) von Störgrößen freihalten: Keine Staub- und Schmutzpartikel, keine Feuchtigkeit (Regen, Dampf) oder Gase. IR-Messung ist eine Oberflächenmessung Wenn sich Schmutz, Staub, Rauhreif usw. auf der Oberfläche befinden, wird nur die oberste Schicht gemessen, sprich der Schmutz. Bei eingeschweißten Lebensmitteln nicht an Lufteinschlüssen messen. Bei kritischen Werten immer mit Kontakt-Thermometer nachmessen. Besonders im Lebensmittelbereich: Kern- temperatur mit Einstech- / Eintauchthermometer messen. Angleichzeit Bei Veränderung der Umgebungstemperatur (Wechsel des Messortes, z. B. Innen-/ Außenmessung) benötigt das Messgerät für die Infrarot-Messung eine Angleichzeit von 15min.

Materialien besitzen unterschiedliche Emissionsgrade. Das bedeutet sie senden unterschiedliche Mengen an elektro- magnetischer Strahlung aus. Der Emissionsgrad des Geräts ist ab Werk auf 0,95 eingestellt. Dies ist optimal zur Messung von Lebens mitteln, Nichtmetallen (Papier, Keramik, Gips, Holz, Farben und Lacke) und Kunst stoffen.

??12. Hinweise zur Kontaktmessung10

11.3 Messbereich, Entfernung

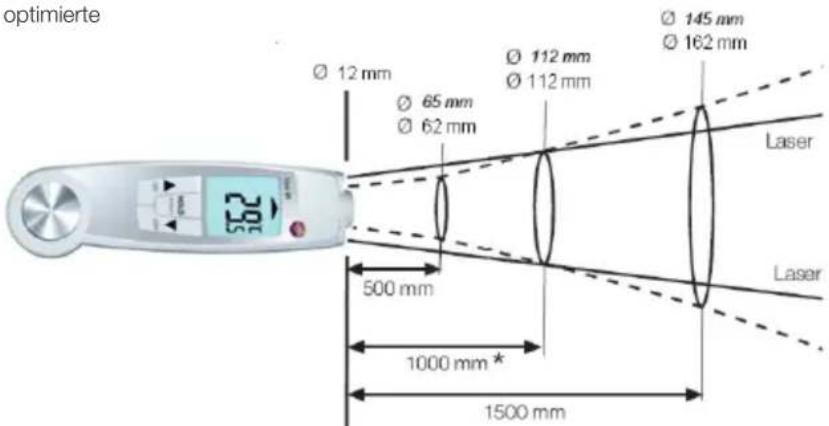

Abhängig von der Entfernung des Messgeräts zum Messobjekt wird ein bestimmter Messbereich erfasst. Messoptik (Verhältnis Entfernung : Messbereich) kursiv = Laser nicht kursiv = Messbereich

• optimierte Messdistanz

12. Hinweise zur Kontaktmessung

Mindesteinstechtiefe bei Tauch-/ Einstechfühlern beachten: 10x Fühlerdurchmesser Einsatz in aggressiven Säuren oder Basen vermeiden.1. General information 11
